Hans Grohe SAM Set Plus 04527000 Instruction Manual

SAM Set Plus
04527xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Installation Considerations
• For best results, Hansgrohe recommends that this
product be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The SAM Set Plus may be used to replace the
shower arm and showerhead in an existing
shower. This manual does not provide instruction
on removal of the old shower arm. It may be
necessary to correct the existing plumbing
before the SAM Set Plus can be installed.
• The toggle bolts included with this set are
suitable for use in a tile or other solid surface
wall. They are not suitable for use in an acrylic
Product Notes
• It is not possible to use the showerhead and the
handshower simultaneously.
• The diverter on the SAM Set Plus does not turn
the water off.
or fiberglass shower enclosure. Please contact
the manufacturer of the enclosure regarding
recommended mounting locations, reinforcement
requirements, and mounting hardware.
• Protection against backflow is provided by
check valve and by self-resetting diverter.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
This product is intended as a showerhead
support only. Do not hang other items
from the shower arm or wallbar.
Do not use this product as a grab bar.

3
Français
À prendre en considération pour l’installation
Notes sur la produit
• Il n’est pas possible d’utiliser la pomme de
douche et la douchette simultanément.
• L'inverseur sur SAM Set Plus ne ferme pas l'eau.
 Le bras de la douchette n’est conçu que
pour tenirla douchette et ne doit pas
servir à la suspension d’autres objets !
 Le produit ne doit pas servir de poignée.
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• SAM Set Plus peut être utilisé pour remplacer le
bras de douche et la pomme de douche dans
une douche existante. Ce manuel ne fournit
aucun renseignement sur le retrait de l’ancien
bras de douche. Il peut être nécessaire de
modifier la plomberie existante avant de pouvoir
installer SAM Set Plus.
• Les boulons à ailettes comprises dans cet
ensemble conviennent pour une utilisation sur
mur carrelé ou autre surface solide.
• Pour une installation dans une cabine de douche
en fibre de verre ou en acrylique, contactez
le fabricant de la cabine pour connaître les
pièces de fixation et emplacements de montage
recommandés.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Consideraciones para la instalación
Notas sobre el producto
• No se pueden usar el cabezal de ducha y la
ducha de mano al mismo tiempo.
• El invertador en el SAM Set Plus no cierra el
agua.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• El SAM Set Plus puede usarse para reemplazar
el brazo y el cabezal de una ducha ya
instalada. Este manual no brinda instrucciones
sobre la desinstalación de un brazo de ducha
anterior. Es posible que necesite corregir la
plomería existente antes de poder instalar el
SAM Set Plus.
• Los taquetes de mariposa incluidos en este
juego son aptos para utilizar en azulejos u otra
superficie sólida de pared.
• En caso de instalarlo en un cerramiento de
ducha de fibra de vidrio o acrílico, contáctese
con el fabricante del cerramiento con respecto
a los lugares de montaje y los herrajes para el
montaje recomendados.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
 El brazo del ducha cabezal solo está
previsto para soportar el pulverizador
de ducha !no debe cargarse con otros
objetos!
 El SAM Set Plus no debe ser utilizado
como un elemento de sujeción.

5

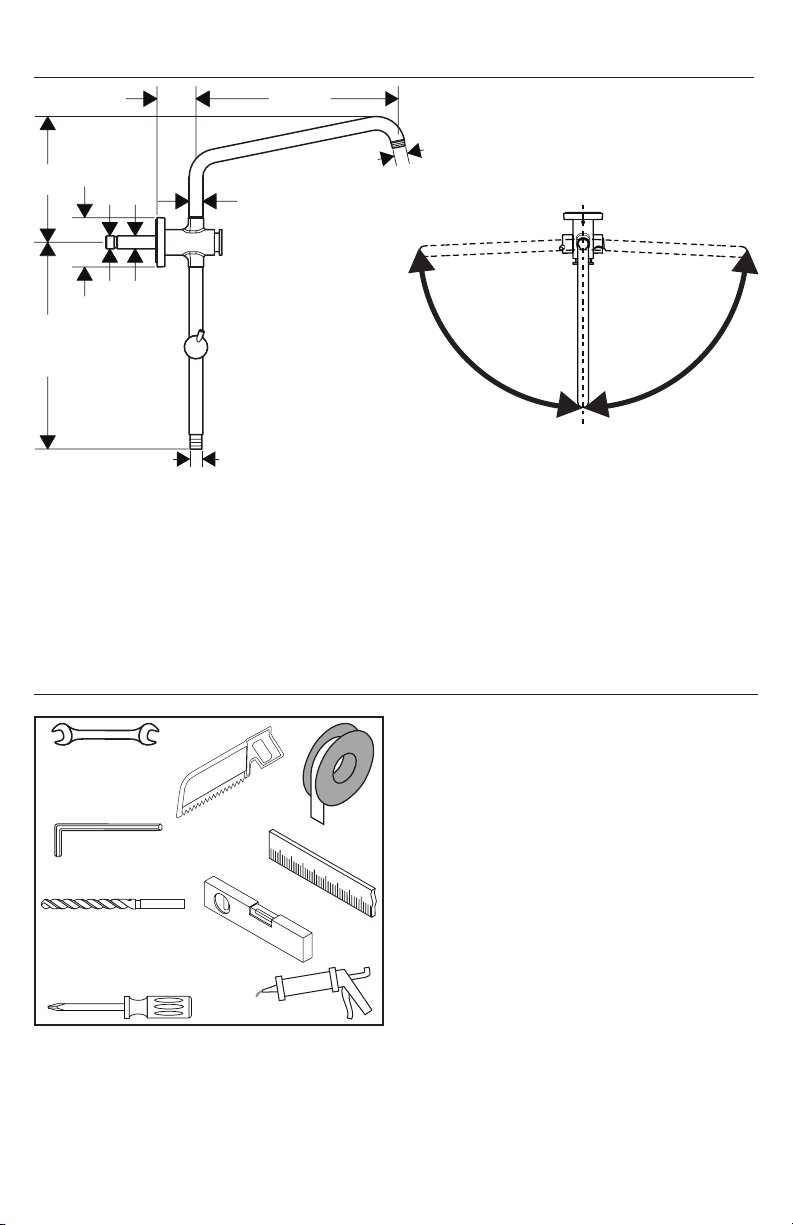

Tools Required / Outiles Utiles / Herramientas Útiles
2½"
13⅜"
8"
13¼"
3⅛"
NPT ½"
⅞"
G ½
½
½
8 mm
1⅛"
2.5 mm
⅜"
½" / 13 mm
or
¼" / 6 mm

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
78" - 84" is normal shower arm
mounting height. This height
may be adjusted to accommo-
date taller / shorter users.
Be sure that there is enough
space between the mounting
point and the ceiling to accom-
modate the SAM Set Plus.
*The shower valve is not
included.
*La soupape n'est pas incluse. *La válvula no es incluida.
La hauteur normale du montage
du bras de la douche est 78
po à 84 po. Cette hauteur peut
être ajustée pour s’adapter aux
utilisateurs de taille plus grande
ou plus petite.
Assurez-vous qu’il y a assez
d’espace entre le point de mon-
tage et le plafond pour installer
SAM Set Plus.
78" - 84" es una altura normal
de montaje para el brazo de la
ducha. Esta altura puede modi-
ficarse para ajustarse a usuarios
más altos o más bajos.
Asegúrese de que haya espacio
suficiente entre el punto de mon-
taje y el techo para que entre el
SAM Set Plus.
normal shower arm height - approx. 78
"- 84"8"
min. 24"
normal shower arm height - approx. 78
"- 84"8"
min. 24"
**

7
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
95160xx0
94074000
92146000
25 x 2.5
98472000
65 x 2
95657000
98716000

8
English Français Español
Installation / Installation / Instalación

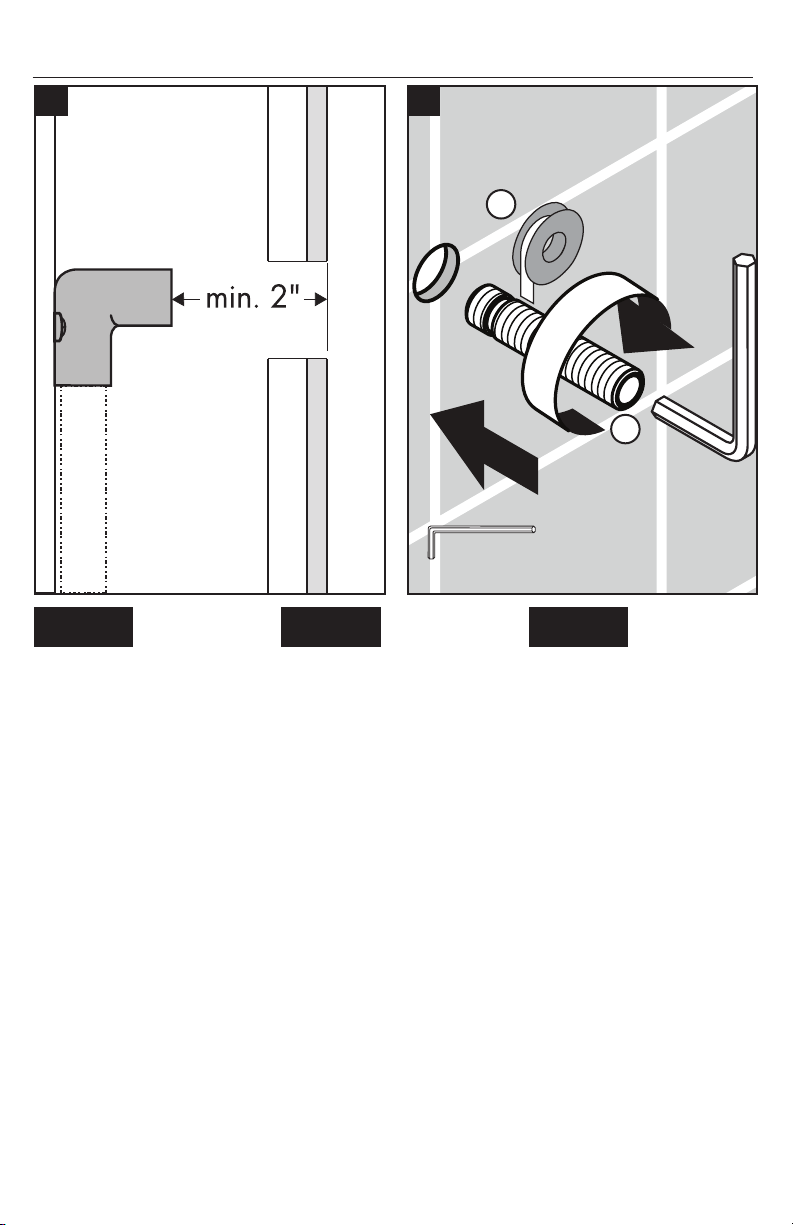

Rough-in: This unit requires
a properly anchored ½" NPT
elbow (not included), a minimum
of 2" behind the surface of the
finished wall.
Wrap the NPT threads on the
mounting nipple with plumbers
thread tape.
Screw the nipple into the elbow.
Travaux préparatoires: Ce
produit nécessite un coude NPT
½ po bien ancré, à 2 po der-
rière la surface du mur fini.
Enveloppez les filets NPT sur
l’embout de montage avec du
ruban de filetage de plomberie.
Vissez l’embout dans le coude.
Piezas interiores: Esta
unidad requiere un codo NPT
de ½" correctamente anclado, a
2" detrás de la superficie de la
pared terminada.
Envuelva las roscas NPT en el
niple de montaje con cinta de
plomero para roscas.
Atornille el niple en el codo.
1 2
1
2
⅜"
½" NPT

9
English Français Español

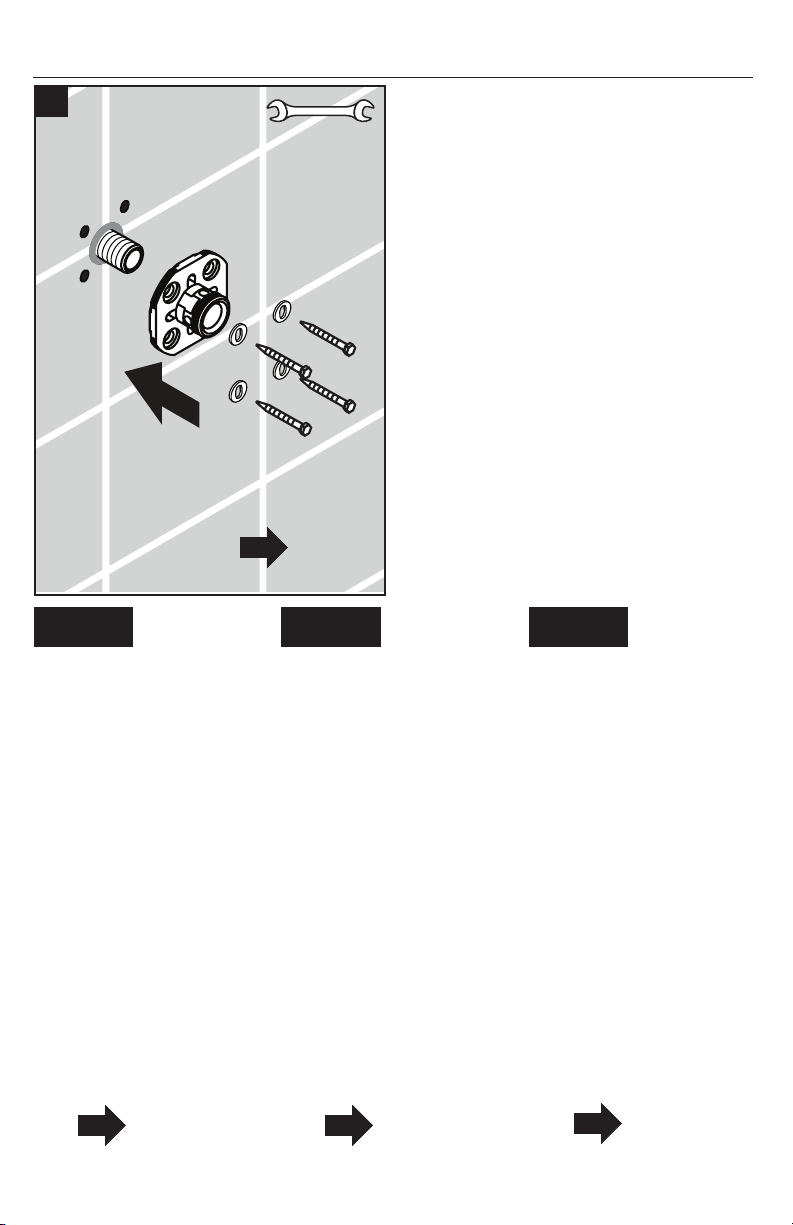

• Installation avec les chevilles à
bascules  p. 10
• Installation avec vis et chevilles
 p. 14
Mark a point on the nipple ¾"
from the surface of the finished
wall.
Cut the nipple at that point.
Marquez un point sur l’embout
à ¾ po à partir de la surface du
mur fini.
Coupez l’embout à ce point.
Marque un punto en cada niple
de ¾" desde la superficie de la
pared terminada.
Corte el niple en ese punto.
The nipple should extend ¾" out-
side the surface of the finished
wall.
Install the mounting piece.
L’embout devrait dépasser de ¾
po la surface du mur fini.
Installez la pièce de montage.
El niple debería sobresalir ¾"
de la superficie de la pared
terminada.
Instale la pieza de montaje.
• Installation with toggle bolts
 p. 10
• Installation with screws and
anchors  p. 14
• Instalación con los fiadores de
anclajes  p. 10
• Instalación con tornillos y
pernos de anclaje  p. 14
¾"
¾"
3
1⅛"
4
1
2

10
English Français Español

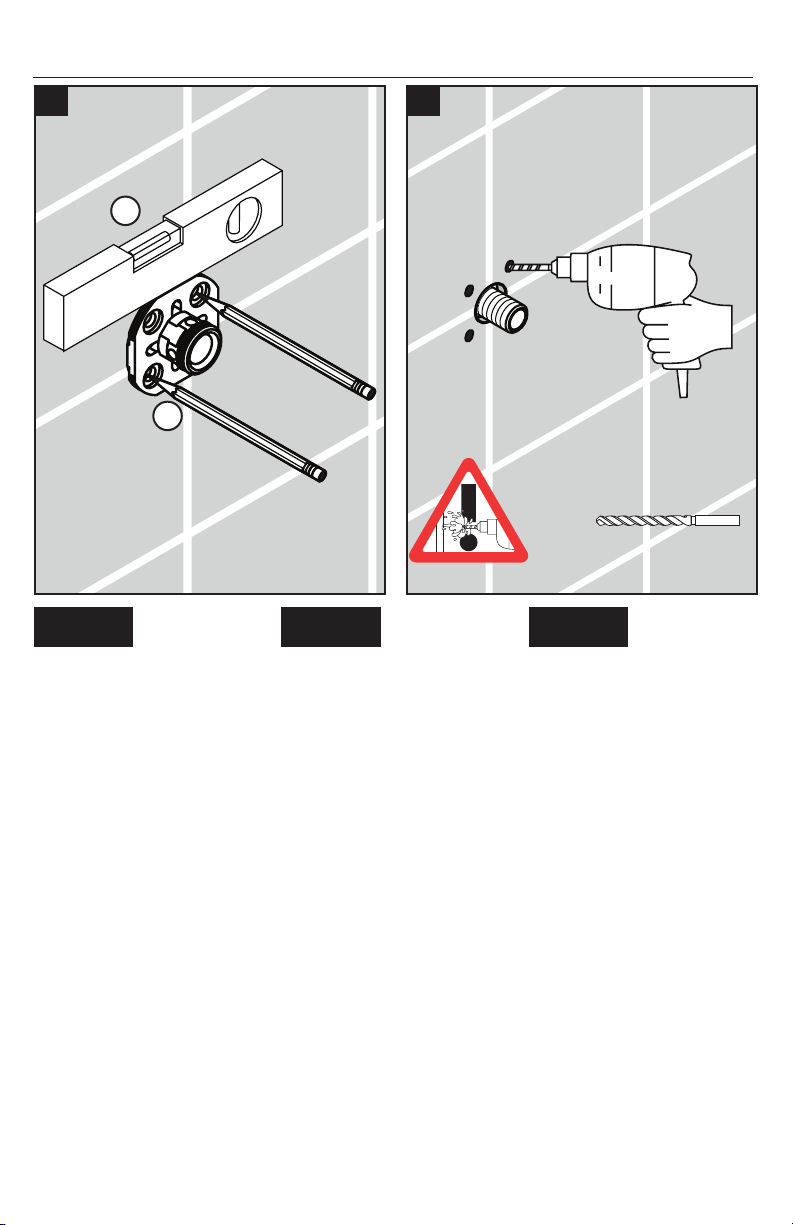

Installation with toggle bolts / Installation avec les chevilles à bascules /
Instalación con los fiadores de anclajes
Make sure that the mounting
piece is level.
Mark the positions of two screw
holes.
Veillez à ce que la pièce de
montage soit au niveau.
Marquez les positions des deux
trous de vissage
Asegúrese de que la pieza de
montaje quede nivelada.
Marque las posiciones de dos
orificios para tornillos.
Drill the screw holes.
 Do not drill into a
water line!
Percez les trous de vissage.
 Ne percez pas dans
une conduite d’eau!
Perfore los orificios para los
tornillos.
 ¡No perfore las
tuberías de agua!
6
½" / 13 mm
5
1
2

11
English Français Español
Seal the wall around the nipple
using waterproof sealant.
 Failure to seal the wall
may result in water
damage.
Scellez le mur autour de le rac-
cord fileté à l'aide d'un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Selle la pared alrededor del niple
con un sellador impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.

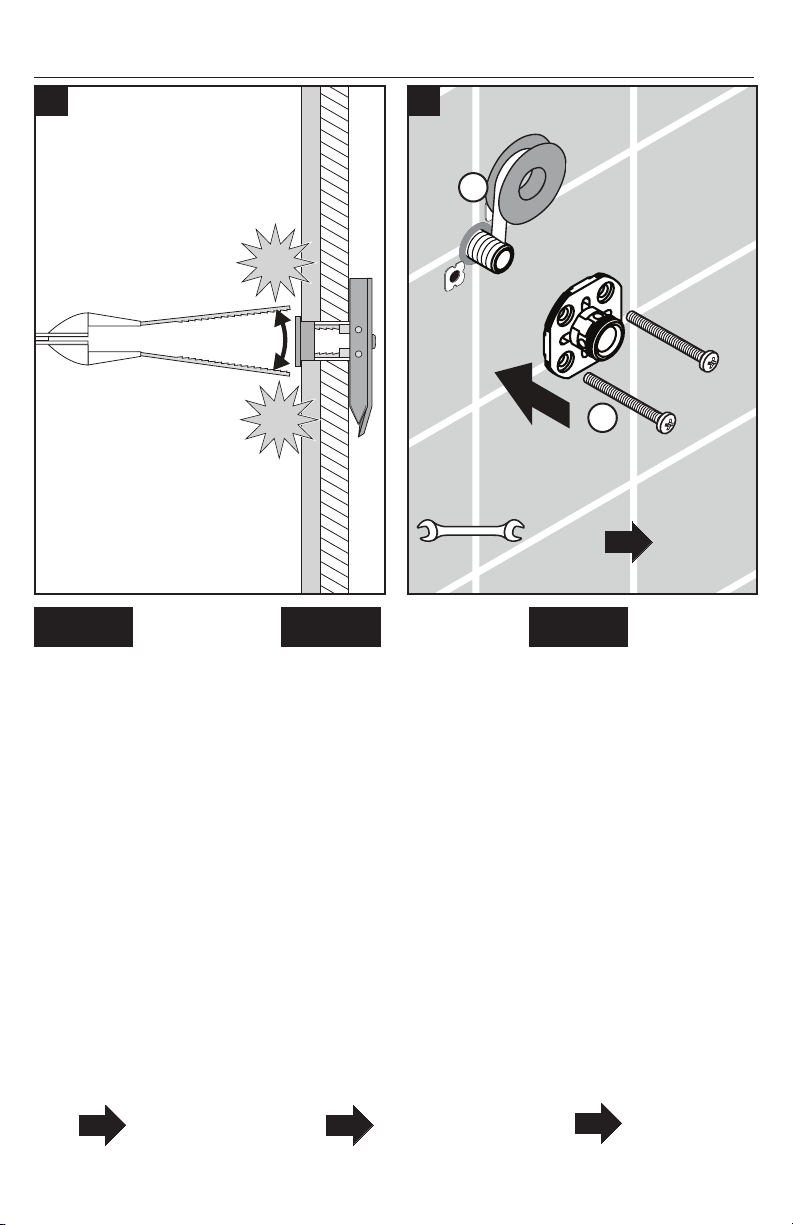

Remove the bolt from the strap
toggle.
Hold the metal channel flat over
the plastic straps.
Slide the metal channel into the
hole.
Retirez le boulon de la cheville
à bascule.
Tenez le profilé métallique à plat
sur les bandes d'insertion.
Faites glisser le profilé métallique
dans le trou.
Retire el tornillo del fiador de
anclaje.
Mantenga la canaleta metálica
plana a lo largo de las tiras
plásticas.
Deslice la canaleta metálica a
través del orificio.
1
2
7 8

12
English Français Español
Slide the cap forward until the
flange is flush with the wall
surface.
Faites glisser le capuchon vers
l'avant jusqu'à ce que la bride
soit de niveau avec la surface
du mur.
Deslice el cabezal hacia adel-
ante hasta que el reborde del
mismo quede al ras de la pared.
Pull the straps even, then pull
them toward you, so that the
channel rests flat against the
wall.
Tirez sur les bandes pour les
équilibrer puis tirez-les vers vous,
afin que le profilé repose à plat
contre le mur.
Nivele y tire de las tiras plásticas
hacia usted, para que la canale-
ta quede apoyada de manera
plana detrás de la pared.
910

13
English Français Español
Envuelva la rosca de la boquilla
con cinta de sellado.
Coloque la pieza de montaje so-
bre la boquilla y los cabezales.
Instale la pieza de montaje
usando los tornillos incluidos con
los fiadores de anclaje.
Wrap the threads on the nipple
with plumbers thread tape.
Position the mounting piece over
the nipple and the caps.
Install the mounting piece using
the bolts included with the snap
toggles.
Enveloppez les filetages du
mamelon avec du ruban de
plomberie.
Positionnez la pièce de montage
sur le mamelon et les capuchons.
Installez la pièce de montage en
utilisant les boulons inclus avec
les fixations à bascule.
Break the straps so that they are
even with the cap flange.
Cassez les bandes afin qu'elles
soient de niveau avec la bride du
capuchon.
Quiebre las tiras plásticas a la
altura del reborde del cabezal.
snap!
snap!
11 12
1
2
p. 17
p. 17 p. 17 p. 17
1⅛"

14
English Français Español
Installation with screws and anchors / Installation avec vis et chevilles /
Instalación con tornillos y pernos de anclaje
Make sure that the mounting
piece is level.
Mark the positions of four screw
holes.
Drill the screw holes.
 Do not drill into a
water line!
Veillez à ce que la pièce de
montage soit au niveau.
Marquez les positions des qua-
tre trous de vissage
Percez les trous de vissage.
 Ne percez pas dans
une conduite d’eau!
Asegúrese de que la pieza de
montaje quede nivelada.
Marque las posiciones de
quatro orificios para tornillos.
Perfore los orificios para los
tornillos.
 ¡No perfore las
tuberías de agua!
6
¼" / 6 mm
5
1
2

15
English Français Español
Seal the wall around the nipple
using waterproof sealant.
 Failure to seal the wall
may result in water
damage.
Install the anchors.
 Seal the wall around
the anchors using
waterproof sealant.
Scellez le mur autour de le rac-
cord fileté à l'aide d'un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Selle la pared alrededor del ni-
ple con un sellador impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Instale los pernos de anclaje.
 Selle la pared
alrededor de los
pernos de anclaje
con un sellador
impermeable.
Installez les chevilles.
 Scellez le mur autour
des chevilles à
l’aide d’un agent
d’étanchéité.
7 8
1
2

16
English Français Español
Install the mounting piece. Installez la plaque de montage. Instale la placa de montaje.
9
p. 17
p. 17 p. 17 p. 17
8 mm
1⅛"

17
English Français Español
All installations / Toutes les installations / Todos los instalaciones
Installez l’écusson.
Installez SAM Set Plus.
Serrez la vis de pression.
Instale el escudo.
Instale el SAM Set Plus.
Ajuste el tornillo de bloqueo.
Install the escutcheon.
Install the SAM Set Plus.
Tighten the set screw.
1
2
3
1
2.5 mm

18
User Instructions / Instructions de service / Manejo
The diverter does not toggle. Turn the water off
at the valve to reset the diverter to the shower-
head position.
Fermez le mitigeur douche pour réinitialiser
l'inverseur à la pomme de douche.
Cierre el mezclador para restablecer el inversor
con la ducha fija.
1 2
3

19
12
3
3

20
Check valve maintenance /Entrieten clapet anti-retour / Mantenimiento
válvula antirretorno
12
3 4
