Hans Grohe Croma Showerpipe Instruction Manual

Croma Showerpipe
27143xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - showerhead 2.0 GPM max.
Flow rate - handshower 1.85 GPM max.
Flow rate - tub filler 5.3 GPM@ 44 PSI
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The installation dimensions shown in this
installation instruction are ideal for people of
approximately 6' in height. The dimensions can
be changed if required. In this case, the minimum
ceiling height of 86⅜" from the standing surface,
and all other measurements, must be changed.
• The installer must ensure that the entire area of
the wall to which the mounting plate is to be
mounted, is flat (no protruding grout joints or
tiles). He should also make sure that the wall is
strong enough to support the showerpipe.
• The enclosed screws and anchors are suitable for
a solid surface wall. If installing in a fiberglass or
acrylic shower unit, install header boards at the
mounting points.
• This showerpipe requires showerpipe rough
16181181(not included).
• This showerpipe is for use with shower heads
rated at 1.7 GPM (6.4 l/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
This unit meets or exceeds the
following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the
US and Canada

3
Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - pomme de douche 2.0 GPM
Capacité nominale - douchette 1.85 GPM
Capacité nominale - bec 5.3 GPM @ 44 PSI
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Les dimensions d‘ installation données dans
la notice de montage sont idéales pour une
personne de 1800 mm de hauteur et doivent être
ajustées selon le besoin. A ce sujet il faut tenir
compte, pour un changement de hauteur, que la
côte minimum donnée de 2195 mm à partir de
la base du receveur change et la modification
du montage sera à prendre en considération.
• Lors du montage du produit par un ouvrier
qualifié, il faut faire attention à ce que la surface
de fixation soit plane sur toute son étendue
(aucun dépassement de joint ni de carrelage),
que la construction de la paroi soit adaptée à
l‘installation du produit et surtout ne présente
aucun point faible. Les vis et les chevilles fournies
sont uniquement apropriées au béton. Pour les
autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Ce dispositif requiert une pièce intérieure
16181181.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.7 GPM
(6.4 l/min) ou plus.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo - ducha cabezal 2.0 GPM
Caudal máximo - teleducha 1.85 GPM
Caudal máximo - caño 5.3 GPM @ 44 PSI
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Las medidas indicadas en las instrucciones
de montaje resultan ideales para personas
de 1800 mm de altura, por lo que deberán
ajustarse siempre que sea necesario. En este
sentido, es importante tener en cuenta que, en
caso de modificación de la altura de montaje,
será necesario respetar el requisito de 2195 mm
de altura mínima desde la base de la ducha y
observar las medidas de conexión.
• En el momento del montaje del producto por
parte de personal especializado y cualificado
se deberá prestar una atención especial a que
la superficie de fijación en toda el área de la
fijación sea plana (sin juntas que sobresalen
ni azulejos desplazados), que la estructura de
Español
la pared sea adecuada para un montaje del
producto y que, ante todo, no presente puntos
débiles. Los tornillos y tacos adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
• La unidad requiere una pieza interior de válvula
16181181.
• Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.7 GPM
(6.4 l/min) o más.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Tools Required / Outiles Utiles / Herramientas Útiles
6⅝"
55⅜"
2⁵⁄₁₆"
57½"
110°
26°
61 ⅞"
⅞"
11⅛"
1½"
5⅞"
5⅞"
2½"
5⅜"
26°
8"
14⅝"
G½
11⅞"
3¼"
3¼"
14⅛"
17 mm
⅞"
30 mm
¼" / 6 mm

6
Suggested Installations / Suggestions d'installation / Sugerencias de
instalación
* Please know and follow all
applicable local plumbing codes
regarding the air gap between
the tub spout and the flood level
of the tub.
* Vous devez connaître et respect-
er tous les codes de plomberie
locaux applicables en installant
ce robinet.
* Debe conocer y cumplir todos
los códigos locales aplicables al
instalar este chorro.
62⅛"
81⅛"
85⅜"
min. 86⅜"
max. 4"
23⅝"

7
English Français Español
Installation / Installation / Instalación
The showerpipe must be
installed with showerpipe rough
set 16181181 (not included).
 To insure correct opera-
tion of the thermostatic
mixing valve, the hot
supply must be on the
left and the cold supply
must be on the right.

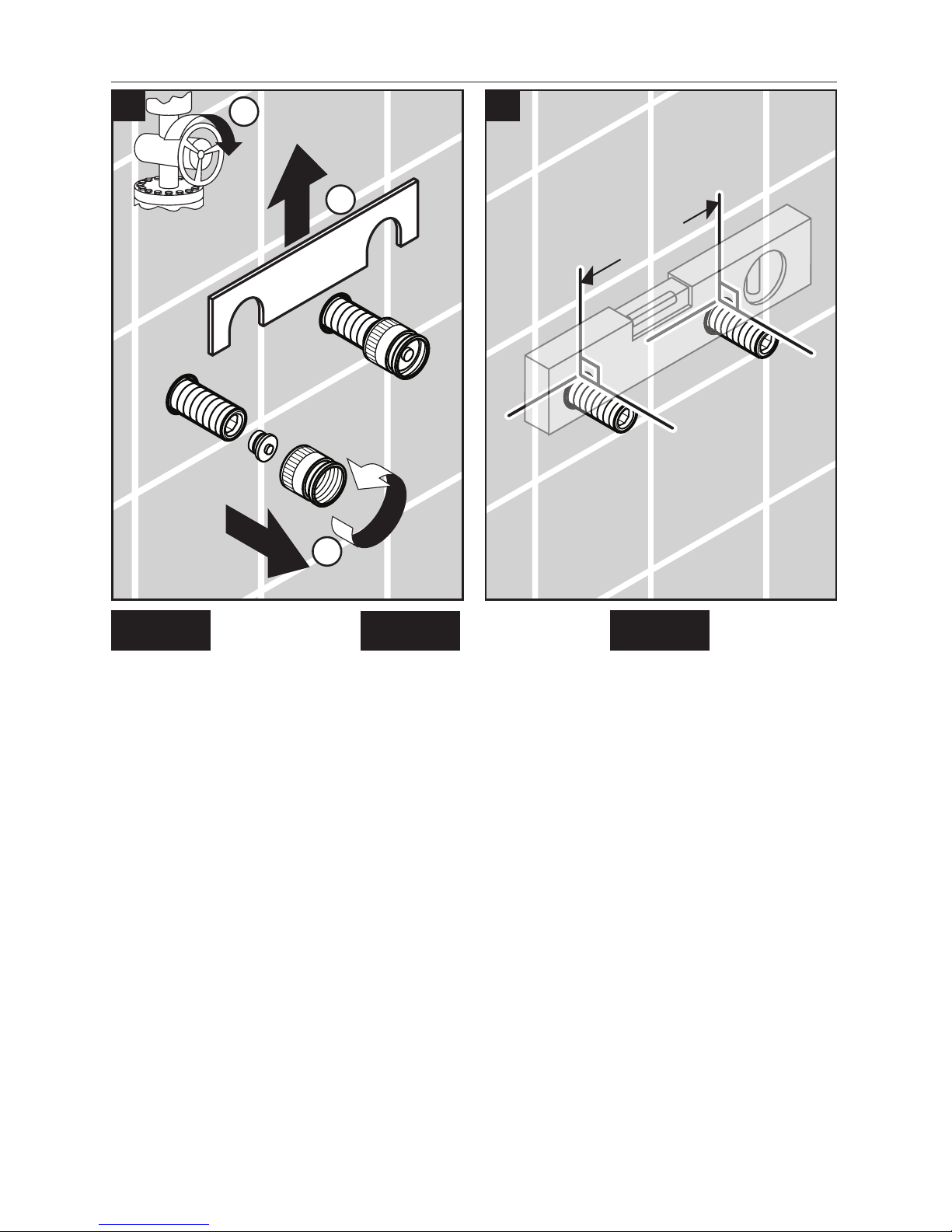

Turn the water off at the main.
Remove the spacing jig, nuts,
and plugs.
Le showerpipe doit être installé
avec l’ensemble de pièce
intérieure pour tuyau de douche
16181181 (non inclus).
 Pour vous assurer que
le mélangeur thermo-
statique fonctionne cor-
rectement, installez la
conduite d’eau chaude
à gauche et la conduite
d’eau froide à droite.
Fermez l’eau à la valve
principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
El showerpipe debe ser insta-
lado con un juego de piezas
interiores del tubo de ducha
16181181 (no incluido).
 Para que la válvula
mezcladora termostáti-
ca funcione correcta-
mente, el suministro
de agua caliente debe
estar a la izquierda
y el de agua fría a la
derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora,
las tuercas y los tapones.
Confirm that the nipples are lev-
el in all planes and are parallel
to each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
1
2
3
12

8
English Français Español
Mark a point on each nipple
¾” from the surface of the
finished wall
Carefully cut the nipple at this
point.
 Seal the wall around
the nipples with water-
proof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers’
tape.
Faites une marque sur chaque
raccord fileté à ¾ po de la
surface du mur fini.
Coupez soigneusement le rac-
cord fileté sur cette marque.
 Scellez le mur autour
des raccords filetés
à l’aide d’un agent
d’étanchéité.
Installez les plaques de mon-
tage pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
Marque un punto en cada niple
de ¾” desde la superficie de la
pared terminada.
Corte cuidadosamente el niple
en este punto.
 Selle la pared alrede-
dor de los niples con un
sellador impermeable.
Instale las piezas de montaje
para los escudos.
Envuelva los niples con cinta de
plomero.
¾"
¾"
1
2
3 4
1
2
3

9
English Français Español
Install the stops.
Lightly lubricate the o-rings on
the mounting plates using white
plumbers’ grease.
Install the escutcheons.
Install the mixer.
Tighten the nuts
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Installez le mélangeur
thermostatique.
Serrez les écrous.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
Instale la mezcladora
termostática.
Apriete las tuercas.
3
22 mm
1
2
5 6
30 mm

10
English Français Español

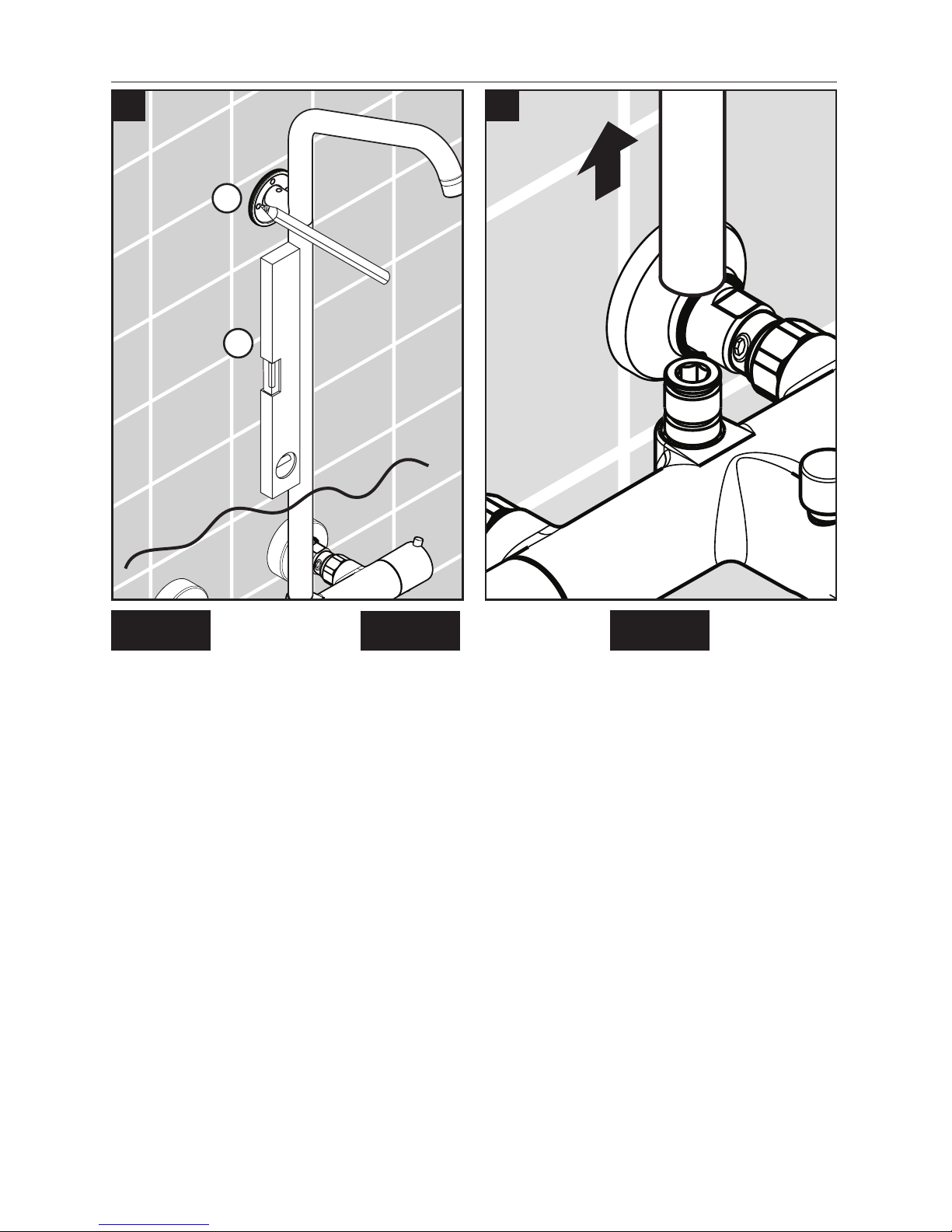

Install the riser on the mixer.
Install the mounting piece on the
shower arm.
Install the shower arm on the
riser.
Installez la tuyau sur le
mélangeur.
Installez la plaque de montage
sur le bras de douche.
Installez le bras de douche sur
le tuyau.
Instale el tubo sobre la mezcla-
dora termostática.
Instale la pieza de montaje
sobre el brazo de ducha.
Instale el brazo de ducha sobre
el tubo.
7 8
1
2

11
English Français Español
Make sure that the riser is level.
Mark the positions of the screw
holes.
Remove the riser.
Veillez à ce que la tuyau soit au
niveau.
Marquez les positions des trous
de vissage.
Enlevez la tuyau.
Verifique que el tubo quede
nivelada.
Marque las posiciones de los
orificios para tornillos.
Quite el tubo.
109
1
2

12
English Français Español
Remove the mounting piece.
Drill the screw holes.
Enlevez la plaque de montage.
Percez les trous.
Quite la pieza de montaje.
Perfore los orificios para
tornillos.
11 12

13
English Français Español
Install the anchors.
 Seal the wall around
the anchors using
waterproof sealant.
Failure to seal the wall
may result in water
damage.
Install the mounting piece and
the mounting piece seal.
Installez les chevilles.
 Scellez le mur aut-
our des chevilles à
l’aide d’un agent
d’étanchéité. Si le
mur n’est pas scellé,
l’eau pourrait éven-
tuellement causer des
dommages.
Installez la plaque de montage.
Instale los pernos de anclaje.
 Selle la pared alrede-
dor de los pernos de
anclaje con un sellador
impermeable. Si no se
sella la pared, pueden
producirse daños por
acción del agua.
Instale la pieza de montaje.
14a
13
1
2

14
English Français Español
OR
If the tile does not go all the
way up the wall, install the
mounting piece with the tile
spacer #95239000 (optional -
not included).
Install the riser on the mixer.
Tighten the screw.
 Do not over-tighten the
screw. Over-tightening
the screw may result in
product damage.
OU
Si les carreaux ne couvrent pas
la surface jusqu’au plafond,
installez la plaque de montage
avec le cale de compensation
#95239000 (en option - ne
pas inclus).
Installez le tuyau.
Serrez le vis.
 Ne serrez pas les vis
excessivement.
O
Si el azulejo no va hasta arriba
de la pared, instale la placa de
montaje con la pieza desuple-
mento № 95239000 (opcional
- no incluidos).
Instale el tubo.
Apriete el tornillo.
 No apriete el tornillo
excesivamente.
14b 15
1
2
3
95239xx0
3 mm
4.4 ft-lb
6 Nm

15
English Français Español

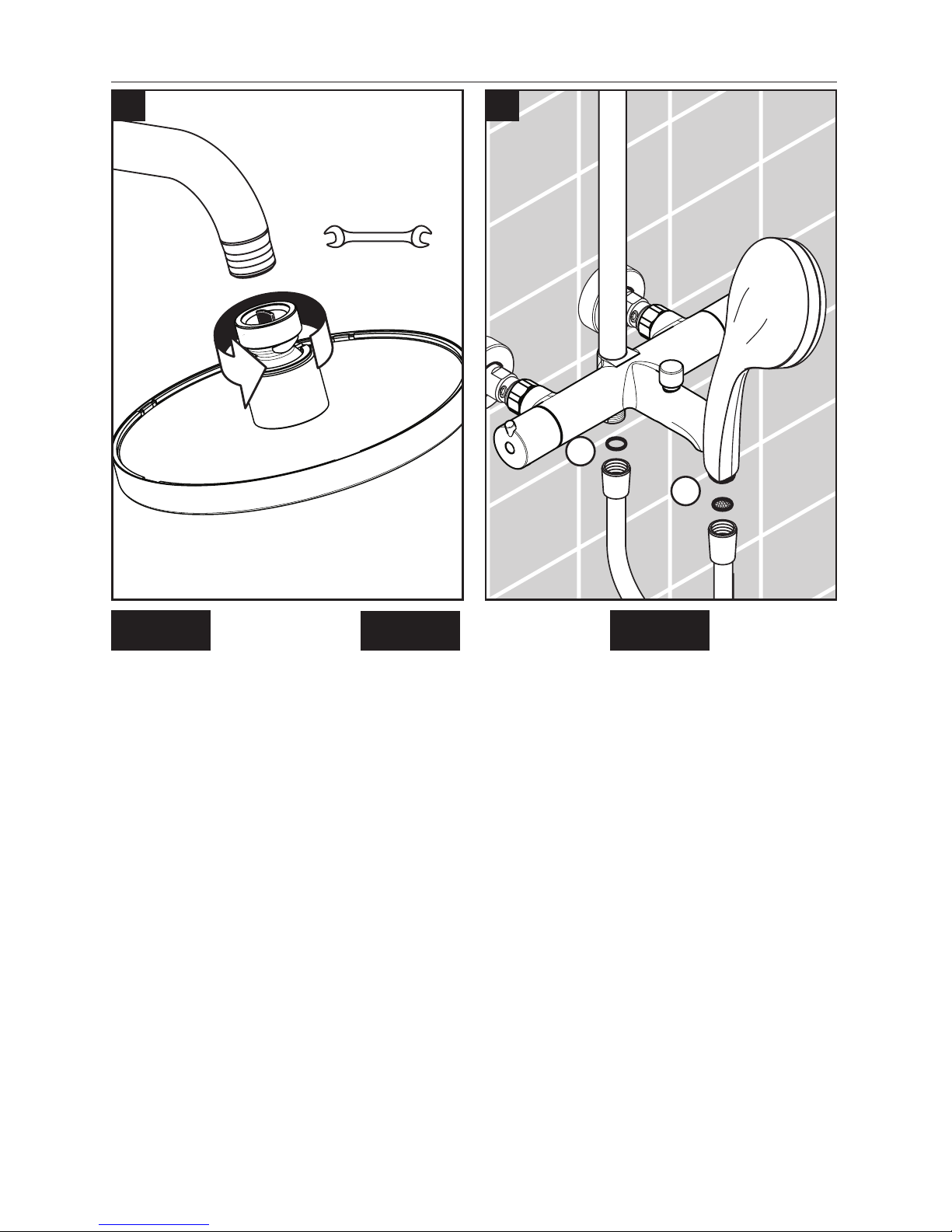

Install the showerhead.
 Do not over-tighten the
showerhead.
Place the hose washer in the
short hose end connection.
Connect this end of the hose to
the mixer.
Place the screen washer in the
long hose end connection.
Install the handshower on this
end of the hose.
Rest the handshower in the
holder.
Installez le pomme de douche.
 Ne serrez pas le
pomme de douche
excessivement.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau.
Vissez cette extrémité du tuyau
à la sortie pour douchette sur
la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Instale la ducha cabezal.
 No apriete la
ducha cabezal
excesivamente.
Coloque la arandela de la
manguera en un extremo de
esta.
Enrosque este extremo a la
salida de la ducha de mano.
Coloque la arandela de filtro en
el otro extremo y conéctelo a la
ducha de mano.
Coloque la ducha de mano en
el soporte.
16 17
1
2
17 mm
7.4 ft-lb
10 Nm

16

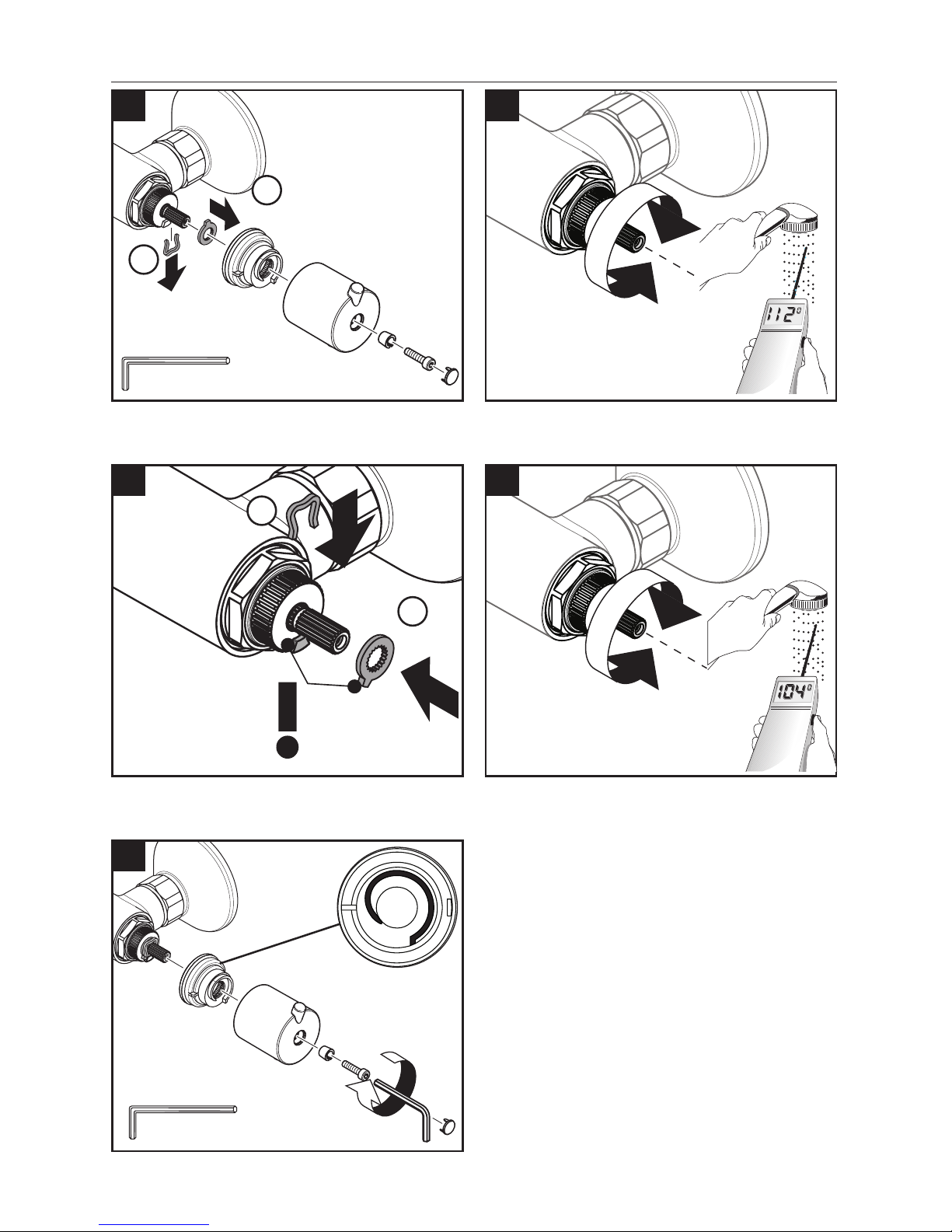

Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau
chaude (en option) / Ajuste el tope de límite de alta temperatura (opcional)
1 2
3 4
5
1
2
1
2
3 mm
3 mm

17

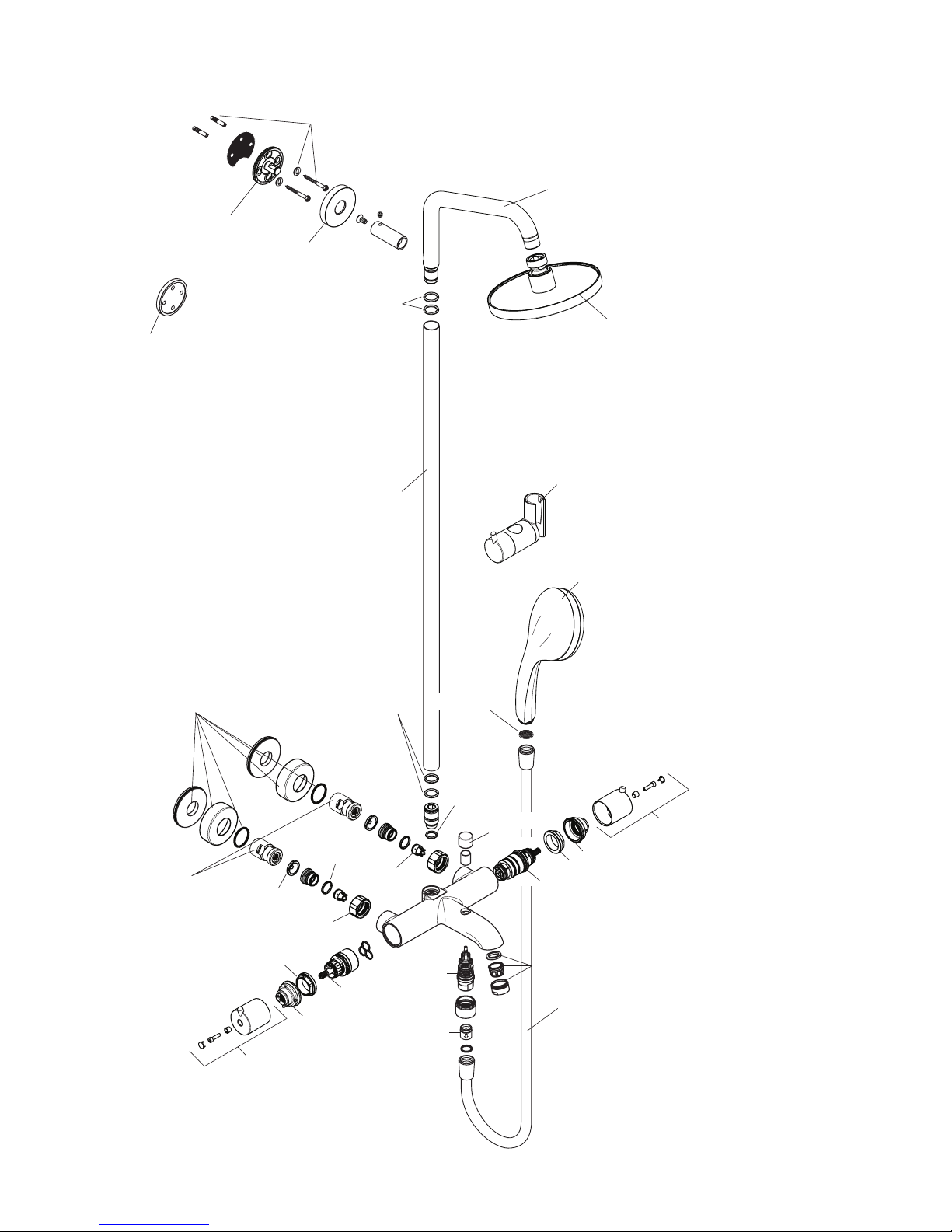

Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
04083xx0
98915xx0
98282000
98283000
98916000
94246000
97651xx0
95137xx0
96770xx0
98915xx0
28274xx0
96737000
95692xx0
96922000
95688000
98916000
96157xx0
98131000
(15x2.5)
98214000
(12x2)
98131000
(15x2.5)
98137000
(17x1.5)
04342xx0
95239000
Tile spacer - optional
Cale de compensation - en option
Pieza desuplemento - opcional
98913000
96466xx0
96512xx0
94077000
98913000
96179000
94074000
98340xx0
98341xx0

18

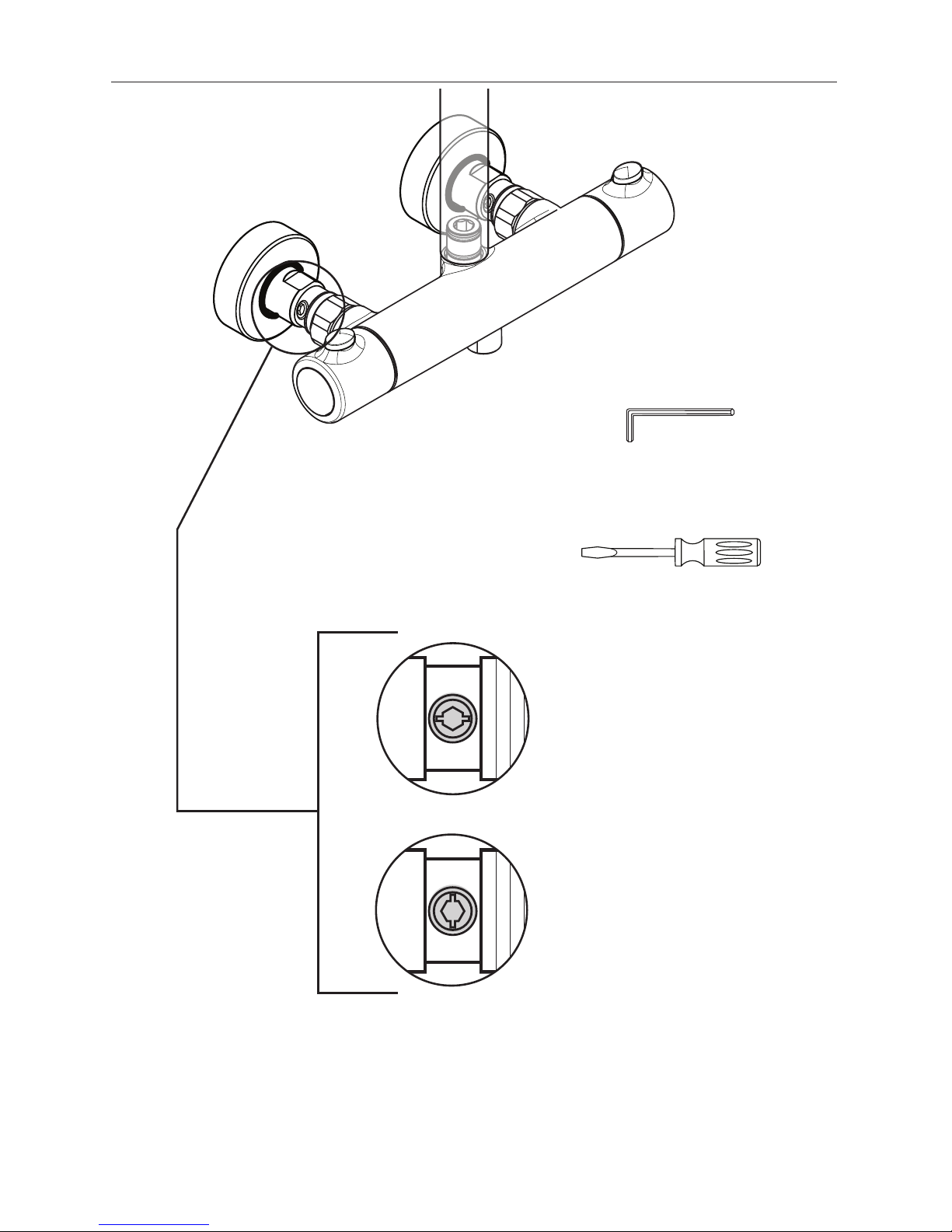

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
or
ou
o
Open / Ouvert / Abierto
Closed / Ferme / Cerrado
4 mm

19
User Instructions / Instructions de service / Manejo
on
ouvert
abierto
1
1
2
2

20
User Instructions / Instructions de service / Manejo
function lever
levier
palanca
>104° F
1
2
