HEIDENHAIN LIP 471R User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
7/2001
SALES & SERVICE:
A Tech Authority, Inc.
13745 Stockton Ave.
Chino CA 91710
909-614-4522
[email protected]

2
Seite
4 Lieferumfang
6 Hinweise zur Montage
8 Abmessungen
10 Anbau des Maßstabs
12 Anbau des Abtastkopfes
14 Anbaumöglichkeiten des Sub-D-Steckers
16 Justage des LIP 47
19 Signalwerte
20 Referenzmarken justieren
22 Feinabgleich Signale
24 Abschließende Arbeiten
26 Technische Kennwerte
29 Elektrische Kennwerte
30 Elektrischer Anschluss
Page
4 Items Supplied
6 Mounting Procedure
8 Dimensions
10 Mounting the Scale
12 Mounting the Scanning Head
14 Mounting Options for D-Sub Connector
16 Adjusting the LIP 47
19 Signal Values
20 Adjusting the Reference Marks
22 Fine Adjustment of Signals
24 Final Steps
26 Specifications
29 Electrical Data
30 Electrical Connection
Page
4 Contenu de la fourniture
6 Procédure de montage
8 Dimensions
10 Montage de la règle de mesure
12 Montage de la tête captrice
14 Possibilités de montage de la prise Sub-D
16 Réglage du LIP 47
19 Valeurs des signaux
20 Réglage marques de référence
22 Alignement précis des signaux
24 Opérations finales
26 Caractéristiques techniques
29 Caractéristiques électriques
30 Raccordement électrique
Pagina
4 Standard di fornitura
6 Avvertenze per il montaggio
8 Dimensioni
10 Montaggio della riga
12 Montaggio della testina
14 Possibilità di montaggio del connettore Sub-D
16 Taratura della LIP 47
19 Valori dei segnali
20 Taratura indice di riferimento
22 Segnali di taratura
24 Operazioni finali
26 Dati tecnici
29 Dati elettrici
30 Collegamento elettrico
Página
4 Elementos suministrados
6 Indicaciones para el montaje
8 Dimensiones
10 Montaje de la regla
12 Montaje del cabezal
14 Montaje del conector Sub-D
16 Ajuste de la LIP 47
19 Valores de las señales
20 Ajuste de las marcas de referencia
22 Ajuste fino de las señales
24 Trabajos finales
26 Datos técnicos
29 Características eléctricas
30 Conexión eléctrica
Inhalt ·Contents ·Sommaire ·Indice ·Indice

3
Maße in mm
Dimensions in mm
cotes en mm
dimensioni in mm
dimensiones en mm

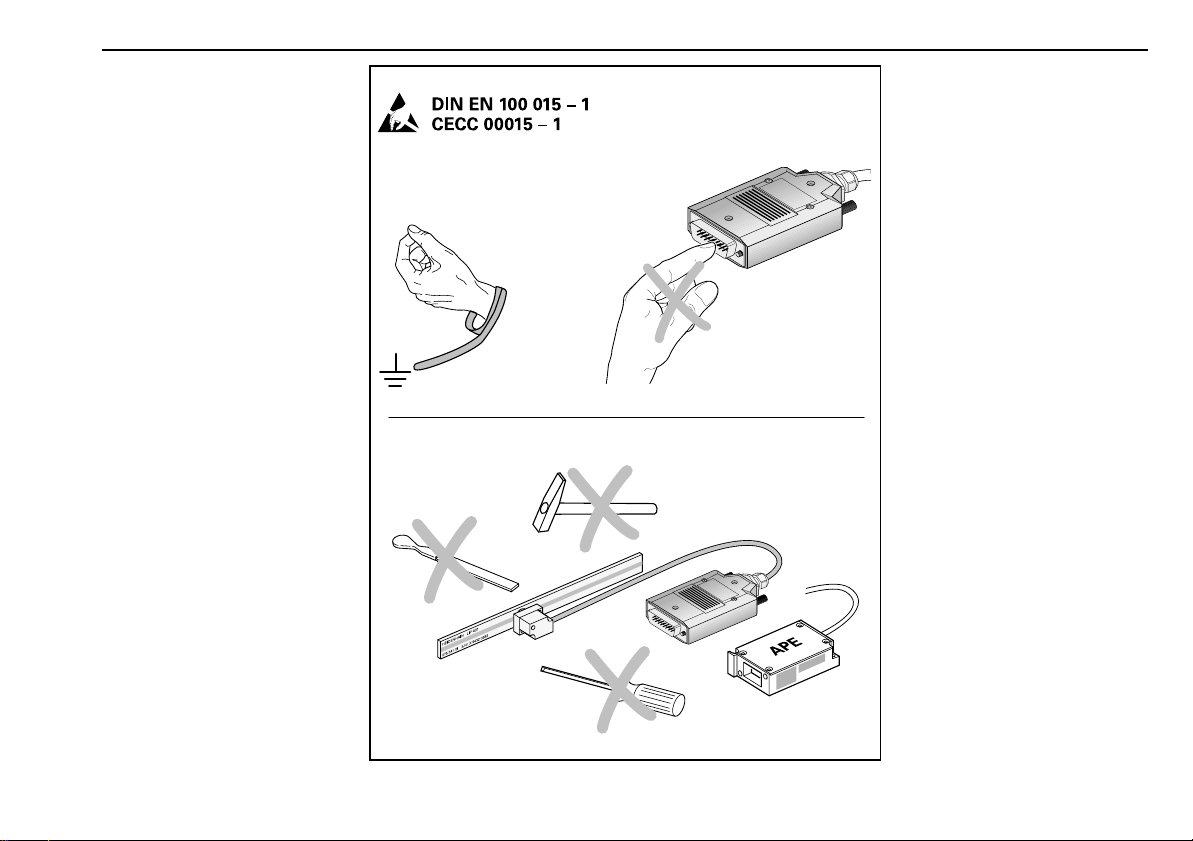

Warnhinweise ·Warnings ·Recommandations ·Avvertenze ·Advertencias
oder
or
ou
o
o

4
a) Maßstab
b) Abtastkopf LIP 47R/A
a) Scale
b) LIP 47R/A scanning head
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
a)
b)
a) Règle de mesure
b) Tête captrice LIP 47R/A
a) Riga di misura
b) Testina LIP 47R/A
a) Regla
b) Cabezal LIP 47R/A
Nur zusammengehörige Teile
montieren.
Only join parts that belong
together.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0548
Nur für Maßs ab
Only for scale
S.Nr.
X 9432 0548
Nur für Maßs ab
Only for scale
S.Nr. X 9432 0548
APE
Ne monter que les pièces allant
ensemble.
Montare solo i componenti
specifici
Montar sólo las piezas que vayan
juntas
Lieferumfang ·Items Supplied ·Contenu de la fourniture ·Standard di fornitura ·Elementos suministrados

5
Separat bestellen:
a) Spannpratze zur Befestigung
des Maßstabs. Anzahl je nach
Messlänge.
b) Adapterkabel für Sub-D-
Stecker
c) Adapterkabel für APE
Order separately:
a) Fixing clamb for mounting the
scale. Quantity accordung to
measuring length.
b) Adapter cable for D-Sub
connector
c) Adapter cable for APE
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
a)
c)
A commander séparément:
a) Griffe de serrage pour la
fixation de la règle. Le nombre
dépend de la longueur de
mesure.
b) Câble adaptateur pour prise
Sub-D
c) Câble adaptateur pour APE
Ordinare a parte:
a) Graffette per il fissaggio della
riga; quantitàa seconda della
lunghezza della riga.
b) Cavo adattatore per
connettore Sub-D
c) Cavo adattatore per APE
Para pedir por separado:
a) Grapas para la fijación de la
regla.
b) Cable adaptador para conector
Sub-D
c) Cable adaptador para APE

6
Anbau so wählen, dass der
maximale Verfahrweg innerhalb
der Messlänge ML des Maßstabs
liegt.
Achtung!
Abtastkopf-Maßstab beachten!
Abtastkopf relativ zum Maßstab
nicht um 180°drehen!
Choose a mounting attitude such
that the maximum traverse range
is within the measuring length
ML of the scale.
Note!
Relative position of scanning
head to scale. Do not rotate the
scanning head relative to the
scale by 180°!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
ML
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
15 15
Choisir l’implantation de telle
manière que le déplacement
max. soit compris dans la
longueur de mesure ML de la
règle.
Attention!
Position de la règle vis àvis de la
tête captrice! Ne pas faire pivoter
de 180°la tête captrice par
rapport àla règle!
Montare in modo che la corsa
utile sia inferiore alla lunghezza
ML.
Attenzione!
Prestare attenzione all’allineamento
tra testina e riga! Non ruotare la
testina di 180°rispetto alla riga.
Elegir el montaje de forma
que el máximo recorrido de
desplazamiento se encuentre
dentro de la máxima longitud
útil ML de la regla.
¡Atención!
¡Tener en cuenta la posición del
cabezal con respecto a la escala!.
¡No rotar el cabezal relativo a la
escala a 180º!
Hinweise zur Montage ·Mounting Procedure ·Procédure de montage ·Avvertenze per il montaggio ·Indicaciones para el montaje

7
Maßstab so anbauen, dass Tei-
lung vor direkter Verschmutzung
geschützt ist. Eventuell beson-
dere Schutzvorrichtung vorsehen.
Mount the scale so that the
graduation is protected from
direct contamination. If
necessary, fit a protective cover
over the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Monter la règle de sorte que la
gravure soit protégée contre les
salissures directes. Si nécessaire,
prévoir un carter de protection.
Proteggere la graduazione dagli
agenti contaminanti.
Prevedere ev. un dispositivo di
protezione aggiuntivo.
Deberámontarse la regla de
forma que la graduación esté
protegida de la suciedad que
caiga directamente. Si es
necesario colocar una protección
sobre la regla.
Steckermontage mit Zwischen-
platten möglich.
Connector assembly possible
using spacers.
Montage de la connexion
possible avec plaques
intermédiaires.
E’possibile fissare il connettore
con piastra intermedia.
Es posible el montaje del
conector con placas intermedias.

8

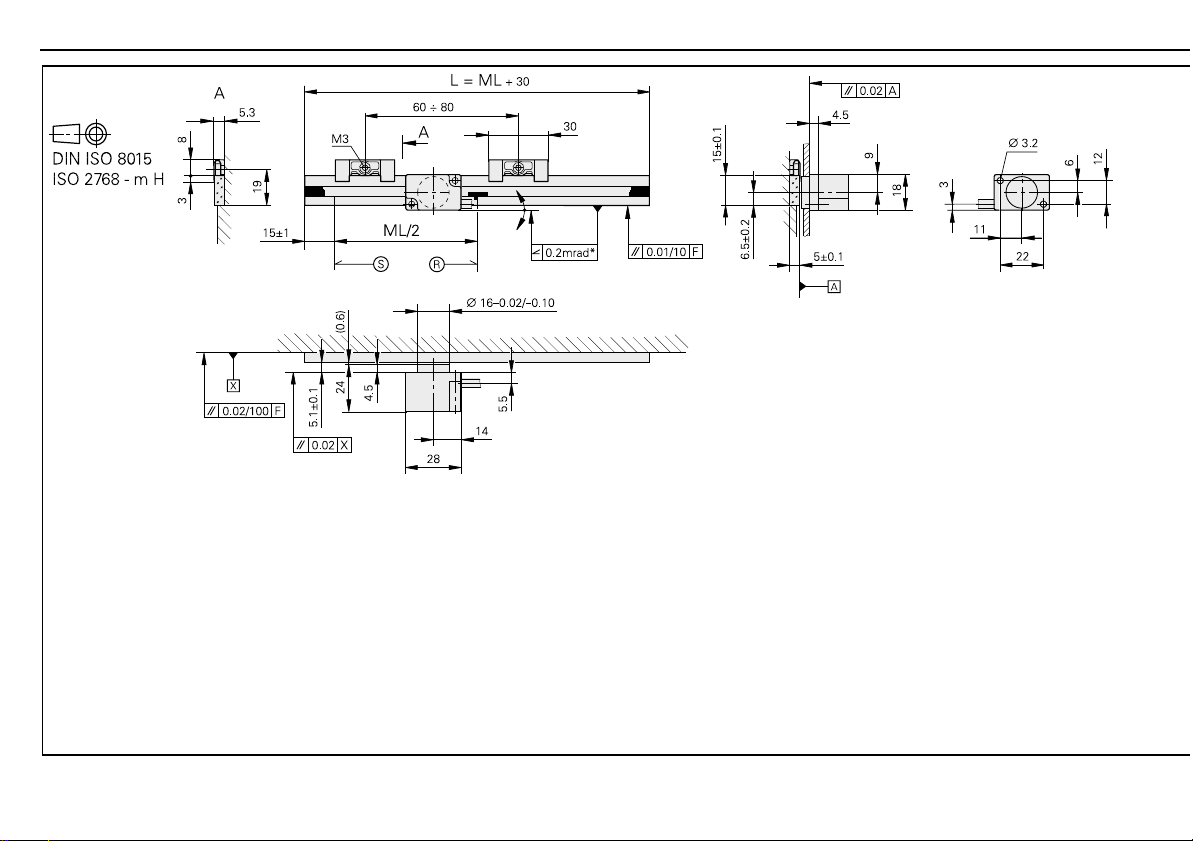

LIP 471 R
mm
F = Maschinenführung r= Referenzmarken-Lage LIP 471R
Machine guideway Reference mark position LIP 471R
guidage de la machine marque de référence LIP 471R
guida della macchina indici di riferimento LIP 471R
guía de la máquina marca de referencia LIP 471R
* = max. Änderung bei Betrieb s= Beginn der Messlänge ML
Max. change during operation Begin. of meas. length ML
modification max. en fonctionnement début longueur utile ML
variazione massima durante il funzionamento inizio lunghezza di misura ML
máx. variación durante el funcionamiento comienzo longitud útil ML
Abmessungen ·Dimensions ·Dimensions ·Dimensioni ·Dimensiones

9
oder
or
ou
o
o
LIP 471 A

10
Anbautoleranzen
F = Maschinenführung
Mounting tolerances
F = machine guideway
5.1
0.02//
(10.1)
0.6 ± 0.1
0.01/10// F
0.02/100// F
Tolérances de montage
F = Guidage de la machine
Tolleranze di montaggio
F = guida della macchina
Tolerancias de montaje
F = guía de la máquina
Lackfreie Montagefläche
vorbereiten. Ggf. Gewinde für
Spannpratzen bohren.
Prepare the mounting surface.
It must be free of paint. If
required, drill and tap hole(s) for
fixing clamps.
60 ÷ 80
60 ÷ 80
M3
ML + 30
< 5
19
La surface de montage doit être
exempte de peinture. Si
nécessaire percer les filets pour
les griffes de serrage.
Preparare una superficie di
montaggio che non dovràessere
verniciata. Eventualmente
preparare i fori per le graffette
di fissaggio.
Limpiar bien la superfie de
montaje para que no haya pintura.
En caso necesario taladrar las
roscas para las grapas de fijación.
Anbau des Maßstabs ·Mounting the Scale ·Montage de la règle de mesure ·Montaggio della riga ·Montaje de la regla

11
Ausrichtung des Maßstabs zur
Maschinenführung F überprüfen.
Prüfposition an den Enden
beachten.
Check alignment of scale to
machine guideway F. Observe
gauging positions at the end.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
// 0.01/ 10 F
15±1
Vérifier l’allgnement de la règle
par rapport au guidage F de la
machine. Respecter la position de
test aux extrêmités.
Verificare l’allineamento della riga
alla guida F della macchina.
Prestare attenzione ai punti di
verifica alle due estremità.
Verificar la alineación de la regla
respecto d
e la guía de la máquina
F. Observar las posiciones de
verificación en los extremos.
Maßstab mit Spannpratzen
befestigen (1 Nm). Den Maßstab
in der Mitte mit Epoxy fixieren
bei ML ÷170 mm.
Secure the scale with the
fixing clamps (1 Nm), and for
ML ÷170 mm, apply Epoxy at
the center point of the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Silicone
Id.-Nr. 200 417-02
Epoxy
Id.-Nr. 200 409-01
Fixer la règle avec les griffes
de serrage (1 Nm). La coller
en son centre avec Epoxy pour
ML ÷170 mm.
Fissare la riga con le graffette
(1 Nm). Fissare la riga al centro
con Epoxy se la lunghezza è
÷170 mm.
Fijar la regla con las grapas
(1 Nm). Fijar la regla en el centro
con Epoxy a ML ÷170 mm

12
Die Anbaufläche mußlackfrei
sein. Der Abtastkopf des
LIP 47R ist nicht symmetrisch
zum Maßstab.
The mounting surface must be
free of paint. The scanning head
of the LIP 47R is not symmetrical
to the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
2x M2.5
D
LIP 47 A
 Ø 12
LIP 47
R
 Ø 16
D
La surface d'appui doit être
exempte de peinture. La tête
captrice du LIP 47R n'est pas
symétrique par rapport àla règle.
La superficie di montaggio non
deve essere verniciata. La testina
della LIP 47R non èsimmetrica
alla riga.
La superficie de montaje debe
estar exenta de pintura. El
cabezal del LIP 47R no es
simétrico a la escala.
Teilung des Maßstabs und des
Abtastkopfes mit fusselfreiem
Lappen und destilliertem Spiritus
oder Isopropylalkohol reinigen.
Clean the graduation surface of
the scale and scanning head with
a lint-free cloth and methylated or
isopropyl alcohol.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Nettoyer la gravure de la règle et
de la tête captrice àl’aide d’un
chiffon non pelucheux et d’alcool
distilléou d’isopropanol.
Pulire la graduazione della riga e la
testina con un panno che non lasci
residui e con alcool o isopropilene.
Limpiar las divisiones de la
regla y del cabezal con un trapo
limpio, sin pelusa y alcohol o
isopropileno.
Anbau des Abtastkopfes ·Mounting the Scanning Head ·Montage de la tête captrice ·Montaggio della testina ·Montaje del cabezal

13
Abtastkopf lose anschrauben.
Zulässige Biegeradien R des
Kabels beachten.
Loosely screw down the
scanning head. Observe
permissible bending radii R
of the cable.
M2.5 x 8 (LIP 47 R)
M2.5 x 12 (LIP 47 A)
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
R
Serrer légèrement les vis de la
tête captrice. Respecter les
rayons de courbure R admissibles
pour le câble.
Montare la testina, senza
stringere le viti.
Attenzione al raggio di curvatura R
del cavo.
Atornillar el cabezal suavemente y
asegurar el APE. Deberán tenerse
en cuenta los radios de torsión R
de los cables.
R
Md = 1 Nm
M3 ISO 4762
M4 ISO 4762
Md = 2 Nm
M2.5 x 8 (LIP 47 R)
M2.5 x 12 (LIP 47 A)
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
APE

14
a) Sub-D-Stecker aufstecken und
einrasten.
b) Bei Bedarf anschrauben.
a) Push sub-D connector into
place until it catches.
b) Screw down if required.
a) Enficher et encliqueter la prise
Sub-D.
b) Visser si nécessaire.
a) Collegare il connettore
Sub-D e bloccarlo.
b) Se necessario avvitare.
a) Enchufar y fijar el conector
Sub-D.
b) Si es preciso, atornillar.
Anbaumöglichkeiten des Sub-D-Steckers ·Mounting Options for D-Sub Connector

15
Anbau mit zwei Sub-D-Stecker
und Zwischenplatte,
Zwischenplatte einrasten.
Mounting with two D-sub
connectors and spacer. Spacer
must sit properly.
Montage avec deux prises Sub-D
et plaquette intermédiaire,
Encliqueter la plaquette
intermédiaire.
Montaggio con due connettori
Sub-D e piastra intermedia.
Bloccare la piastra.
Montaje con dos conectores
Sub-D y placa intermedida,
fijar la placa.
Sub-D-Stecker aufstecken und
einrasten.
Push sub-D connector into place
until it catches.
Enficher et encliqueter la prise
Sub-D.
Inserire e bloccare il connettore
Sub-D.
Enchufar y fijar los conectores
Sub-D.
Possibilités de montage de la prise Sub-D ·Possibilità di montaggio del connettore Sub-D ·Montaje del conector Sub-D

16

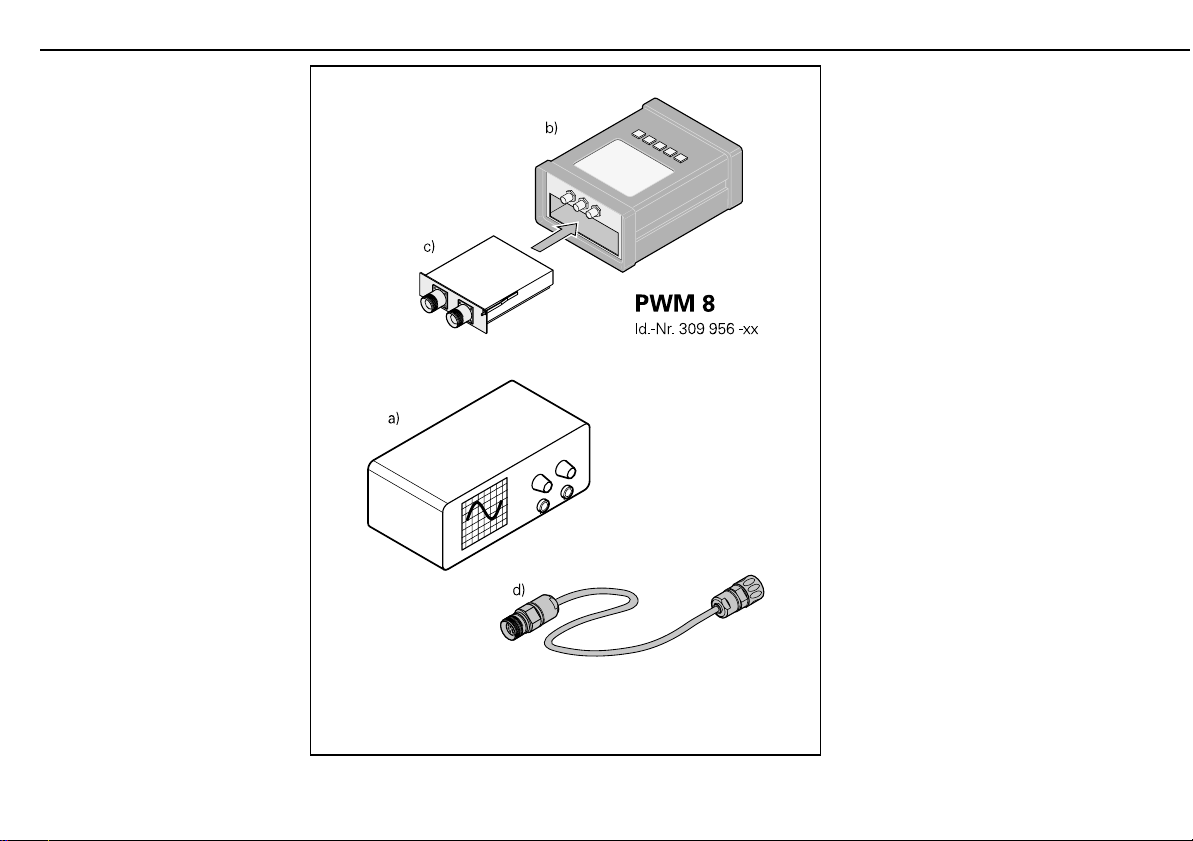

Benötigte Messmittel zur
Justage:
a) Oszilloskop
b) PWM 8
c) Einschub für 11 µASS
d) Adapterkabel
Required equipment:
a) Oscillloscope
b) PWM 8
c) Plug-in module for 11 µAPP
d) Adapter cable
Id.-Nr. 324 282-01
Systèmes de test nécessaires au
réglage:
a) Oscilloscope
b) PWM 8
c) Carte pour 11 µACC
d) Câble adaptateur
Strumenti die misura necessari
per la taratura:
a) Oscilloscopio
b) PWM 8
c) Attacco per 11 µAPP
d) Cavo adattatore
Aparatos de medición necesarios
para el ajuste:
a) Osciloscopio
b) PWM 8
c) Adaptador para 11 µAPP
d) Cable adaptador
Justage des LIP 47 ·Adjusting the LIP 47 ·Réglage du LIP 47 ·Taratura della LIP 47 ·Ajuste de la LIP 47

17
Anschluss des LIP 47 über das
PWM 8 an das Oszilloskop.
Achtung:
Steckverbindungen nicht unter
Spannung durchführen!
Connecting the LIP 47 to the
oscilloscope through the PWM 8.
Caution:
Do not engage connectors while
unit is under power!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
APE
Raccordement du LIP 47 à
l’oscilloscope via le PWM 8.
Attention:
Les connexions ne doivent pas
être réalisées sous tension.
Collegamento della LIP 47
tramite PWM 8 all’oscilloscopio.
Attenzione:
non collegare sotto tensione.
Conexión de la LIP 47 al
osciloscopio mediante el PWM 8.
Atención:
No realizar las conexiones bajo
tensión.
oder
or
ou
o
o

18
Zur Prüfung der Ausgangssignale
Maßstab hin- und herfahren.
(v= max. 1.3 mm/s)
Slide the scale back and forth to
test the output signals.
(v= max. 1.3 mm/s)
v = max. 1.3 mm/s
Déplacer la règle dans les deux
sens pour contrôler les signaux
de sortie.
(v= max. 1.3 mm/s)
Per verificare i segnali in uscita,
spostare la riga avanti e indietro.
(v= max. 1.3 mm/s)
Para la comprobación de las
señales de salida desplazar la
regla de un lado a otro.
(v= max. 1,3 mm/s)
Durch Drehen des Abtastkopfes
die Ausgangssignale auf größt-
mögliche Amplitude optimieren.
Danach Befestigungsschrauben
lose anziehen.
Adjust the output signals to the
largest possible amplitude by
turning the scanning head. Then
loosely tighten the mounting
screws.
Faire pivoter la tête captrice pour
que les signaux de sortie aient
l’amplitude la plus grande
possible. Puis, serrer légèrement
les vis de fixation.
Ruotare la testina per ottimizzare
i segnali in uscita sull’ampiezza
massima. Poi serrare le viti di
fissaggio.
Girando el cabezal se optimizan
las señales de salida a la máxima
amplitud posible. Después
apretar los tornillos de sujeción.
Justage des LIP 47 ·Adjusting the LIP 47 ·Réglage du LIP 47 ·Taratura della LIP 47 ·Ajuste de la LIP 47

19

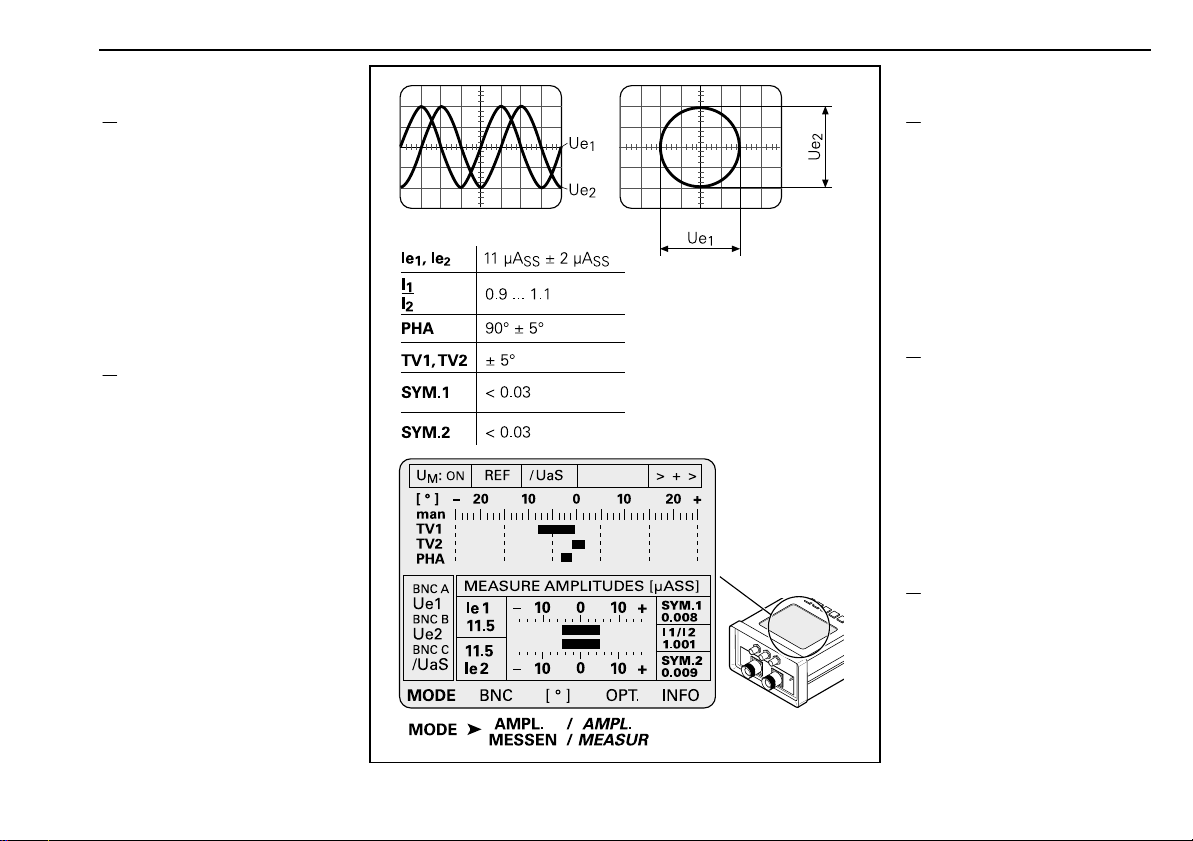

Ie1, Ie2: Amplituden der
Inkrementalsignale
2
1
II: Amplitudenverhältnis
PHA: Phasenwinkel
TV1, TV2:Tastverhältnisse
SYM.1,
SYM.2: Symmetrie-
abweichungen
Können die angegebenen
Toleranzen nicht eingehalten
werden, nochmals Montage-
toleranzen überprüfen.
Ie1, Ie2:Amplitudes of the
incremental signals
2
1
II:Amplitude ratio
PHA: Phase angle
TV1, TV2:On-off ratio
SYM.1,
SYM.2: Asymmetry
If the given signal tolerances
cannot be maintained, recheck
the mounting tolerance.
Ie1, Ie2: Amplitudes des
signaux incrémentaux
2
1
II: Rapport d'amplitude
PHA: Angle de phase
TV1, TV2: Rapports de cycle
SYM.1,
SYM.2: Ecarts de symétrie
Si les tolérances indiquées ne
sont pas respectées, contrôler à
nouveau les tolérances de
montage.
Ie1, Ie2:ampiezza dei segnali
incrementali
2
1
II:Rapporto tra le ampiezze
PHA: angolo di fase
TV1, TV2: rapporti di tastatura
SYM.1,
SYM.2: scostamenti dalla
simmetria
Se non vengono mantenute le
tolleranze indicate, ricontrollare le
tolleranze di montaggio
Ie1, Ie2: Amplitud de las señales
incrementales
2
1
II: Relación de amplitud
PHA: Angulo de desfase
TV1, TV2: Valores de las señales
SYM.1,
SYM.2: Desfases de simetría
Si no se pueden mantener las tole-
rancias indicadas, deben compro-
barse de nuevo las tolerancias de
montaje.
Signalwerte ·Signal Values ·Valeurs des signaux ·Valori dei segnali ·Valores de las señales

20

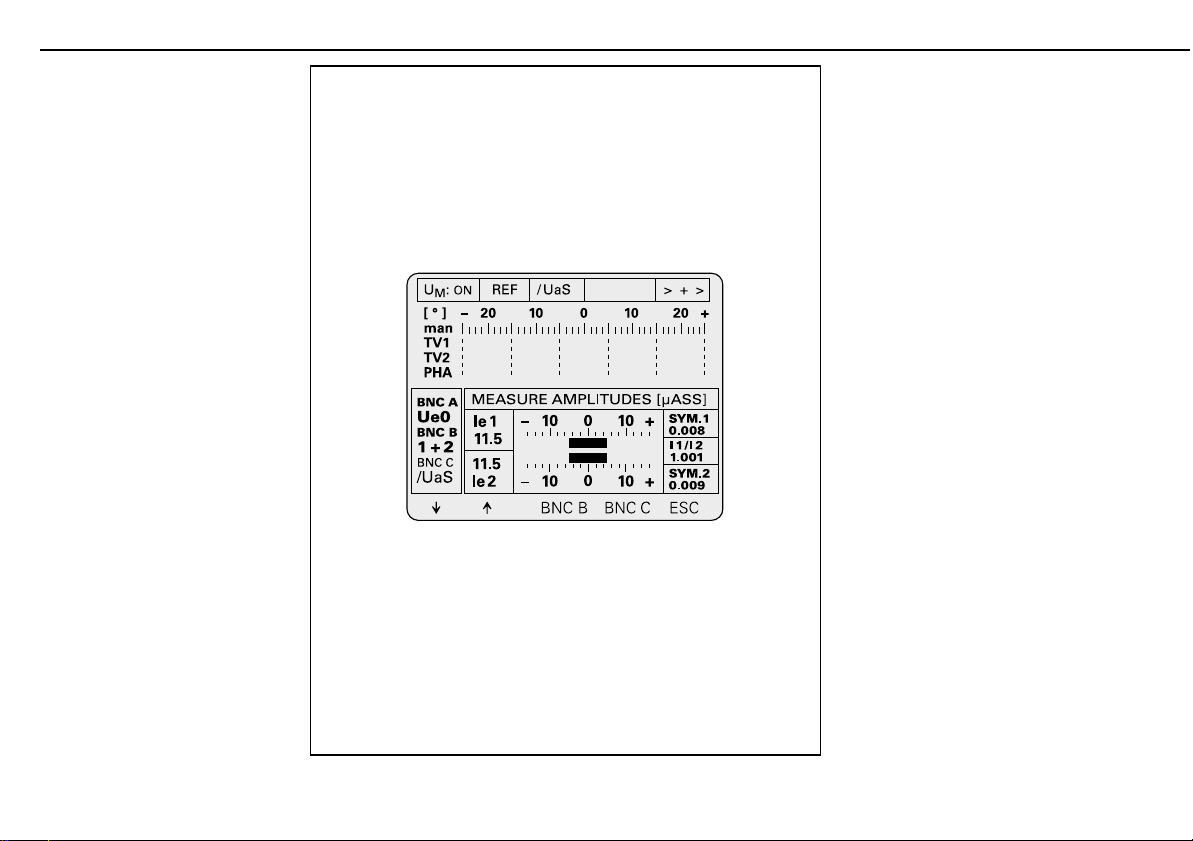

Am PWM 8 die BNC Buchsen
wie folgt belegen:
BNC A: Ue0
(Referenzmarkensignal)
BNC B: 1+2
(Summensignal Ie1+ Ie2)
Assign the BNC sockets on the
PWM 8 as follows:
BNC A: Ue0
(reference mark signal)
BNC B: 1+2
(Sum signal Ie1+ Ie2)
Sur le PWM 8, affecter les prises
BNC de la manière suivante:
BNC A: Ue0(signal de référence)
BNC B: 1+2
(Signal cumuléIe1+ Ie2)
Sul PWM 8 collegare i BNC come
segue:
BNC A: Ue0(Segnale indice di
riferimento)
BNC B: 1+2
(Segnali di somma Ie1+ Ie2)
En el PWM 8 asignar los
conectores macho BNC de la
siguiente forma:
BNC A: Ue0
(señal de la marca de referencia)
BNC B: 1+2
(suma de las señales Ie1+ Ie2)
Referenzmarken justieren ·Adjusting the Reference Marks
