Helo HAVANNA D User manual

SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
CHAUFFE-SAUNA ÉLECTRIQUE :
CALENTADOR DE SAUNA ELÉCTRICO:
ЭЛЕКТРОКАМЕНКА:
ELEKTRYCZNY PIEC DO SAUNY:
ELEKTRIKERIS:
RISCALDATORE ELETTRICO PER SAUNA:
1714 – 450 – 04
1714 – 600 – 04
1714 – 800 – 04
1714 – 900 – 04
7014639 314 SKSO 77 B
Käyttö- ja asennusohje HAVANNA D
Bruks- och installationsanvisning HAVANNA D
Product Manual HAVANNA D
HAVANNA D – Produkthandbuch
Manuel produit HAVANNA D
Instalación y manual de uso de HAVANNA D
Руководство по эксплуатации имонтажу HAVANNA D
Podręcznik produktu HAVANNA D
Kasutusjuhend HAVANNA D
Manuale di installazione e uso Havanna D
REWARD YOURSELF

SÄHKÖKIUAS: 400V – 415V 3N~
1714 – 450 – 04
1714 – 600 – 04
1714 – 800 – 04
1714 – 900 – 04
KONTAKTORIKOTELO:
2005 – 3 (WE – 3)
OHJAUSKESKUS:
1601 – 12 (RA – 12, Digi 2)
1601 – 13 (RA – 13, Digi 1)
1418 – 2 – 1517 – 3 (OT-2-PS-3)
1418 – 2 – 1519 (OT-2-Pui)
7014639 SKSO 77 – 1
Käyttö- ja asennusohje Havanna D
REWARD YOURSELF

Sisällys Sivu.
1. Kiukaan pikakäyttöohje 3
1.1 Tarkista ennen saunomista 3
1.2 Kiukaan ohjauslaitteiden käyttö 3
2. Käyttäjälle 3
2.1 Saunahuone 3
2.2 Saunan lämmitys 3
2.3 Suositeltava saunan ilmanvaihto 4
2.4 Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä 4
2.5 Kiuaskivet 5
2.6 Jos kiuas ei lämpene 6
2.7 Kiukaan asennuksen valmistelu 6
2.8 Asennus 6
2.8.1 Kiukaan asennus 7
2.8.2 Kiukaan suojaetäisyydet ja tuntoelimen paikka 8
2.9 Kiukaan liittäminen sähköverkkoon 9
2.10 Sähkölämmityksen vuorottelu 9
2.11 Liitosjohdon kytkentärasian sijoitus saunassa 10
2.12 Kytkentäkaava 10
2.13 Ovikytkin 11
2.14 Periaatekuva kun ohjauskeskuksena on Digi 1601 – 12 12
2.15 Periaatekuva kun ohjauskeskuksena on OT-2 …. 13
3. Havanna-kiukaan varaosalista 14
4. ROHS 15
Kuvat ja taulukot
Kuva 1 Suositeltava ilmanvaihto saunassa 4
Kuva 2 Kiukaan asennus 7
Kuva 3 Kiukaan asennus seinään 8
Kuva 4 Kiukaan suojaetäisyydet sekä tuntoelimen asennuspaikka 8
Kuva 5 Vaihtoehtoinen tuntoelimen asnnus 8
Kuva 6 Tuntoelimen kattoasennus 8
Kuva 7 Kytkentärasian sijoituspaikka 10
Kuva 8 Kytkentäkaava 10
Kuva 9 Ovikytkin 11
Kuva 10 Periaatekuva kun ohjauskeskuksena on Digi 1601 – 12 12
Kuva 11 Periaatekuva Kun ohjauskeskuksena on OT – 2 PS3 tai OT – 2 – PUi 13
Kuva 12 Kiukaan räjäytyskuva 14
Taulukko 1 Suojaetäisyydet 9
Taulukko 2 Syöttökaapeli ja sulakkeet 9
Käyttö- ja asennusohje Havanna D
2

1. Kiukaan pikakäyttöohje
1.1 Tarkista ennen saunomista
1. Saunahuone on siinä kunnossa, että siellä voi saunoa.
2. Ovi ja ikkuna on suljettu.
3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja kivet harvaan
ladottuja.
HUOM! Keraamisia kiviä ei saa käyttää.
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Lado kiukaan kivet uudelleen vähintään kerran vuodessa ja vaihda rapautuneet kivet uusiin. Näin kivitilan
ilmankierto paranee ja vastukset kestävät kauemmin käytössä.
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen. Takuuhuoltoliikelista toimitetaan kiukaan
mukana.
Lisätietoa saunomisesta: www.helo.fi
1.2 Kiukaan ohjauslaitteiden käyttö
Pääkytkin sijaitsee kontaktorikotelon kyljessä. Tyyppikilvessä on kytkimen asennon merkintä. ( 0 I )
Katso erillisestä käyttöohjeesta kontaktorikotelon ja ohjauskeskuksen käyttö.
2. Käyttäjälle
Henkilön, jolla on alentunut fyysinen ja henkinen suorituskyky, aistivamma tai vähän kokemusta tai tietoa
laitteen käytöstä (esim. lapsi), tulee käyttää laitetta vain valvonnassa tai hänen turvallisuudestaan vastaavan
henkilön neuvojen mukaan.
Tulee myös valvoa, että lapset eivät leiki kiukaalla.
2.1 Saunahuone
Saunan seinien ja katon tulee olla hyvin lämpöeristettyjä. Kaikki lämpöä varaavat pinnat kuten tiili- ja rappaus-
pinnat tulee eristää. Sisäverhoiluksi suositellaan puupaneelia. Mikäli saunan verhoilussa on käytetty materi-
aalia, joka on hyvin lämpöä varaavaa (esim. erilaiset koristekivet, tavallinen lasi, ym.) on muistettava, että
tämä pinta lisää saunan esilämmitysaikaa, vaikka saunahuone olisi muuten hyvin lämpöeristetty (kts. sivu 6,
kohta 2.6 kappaleessa - Kiukaan asennuksen valmistelu).
2.2 Saunan lämmitys
Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität
saunaa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas
hetkeksi pois päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.
Kiuas kytketään päälle aikakytkimestä ja lämpötilaa säädellään termostaatista.
Saunan lämmitys tulisi aloittaa noin tunti ennen kylpemistä, jotta kivet ehtivät lämmetä kunnolla ja saunahuo-
neen lämpötila tasaantua.
Kiukaan päälle ei saa asettaa esineitä eikä sen päällä tai läheisyydessä kuivattaa vaatteita.
Käyttö- ja asennusohje Havanna D
3

2.3 Suositeltava saunan ilmanvaihto
Kuva 1 Suositeltava ilmanvaihto saunassa
1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava
2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi
7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä
A- alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisään tuleva raitisilma ei
häiritse (jäähdytä) katonrajassa olevaa kiukaan termostaattia.
B- alue on raitisilman sisääntuloalue, kun saunassa ei ole koneellista ilmanvaihtoa. Tässä tapauksessa pois-
toilmaventtiili sijoitetaan vähintään 1 m korkeammalle kuin sisään tuleva venttiili.
C- ALUEELLE EI SAA ASENTAA RAITISILMAN SISÄÄNTULOVENTTIILIÄ, JOS KIUASTA OHJAAVA TUN-
TOELIN ON MYÖS ALUEELLA C
2.4 Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä
Saunahuoneen ilman pitäisi vaihtua 6 kertaa tunnissa.
Tuloilmaputken halkaisija tulisi olla 50 – 100 mm.
Ympäriinsä (360°) puhaltava tuloilmaventtiili on
oltava vähintään 1000 mm päässä tuntoelimestä.
Tuloilmaventtiili joka on varustettu suuntauslevyllä
(180°) on oltava vähintään 500 mm päässä tuntoeli-
mestä. Ilmapuhallus ei saa mennä kohti tuntoelintä.
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm
Käyttö- ja asennusohje Havanna D
4
360° 1000 mm
180° 500 mm
Tuntoelin
Tuntoelin

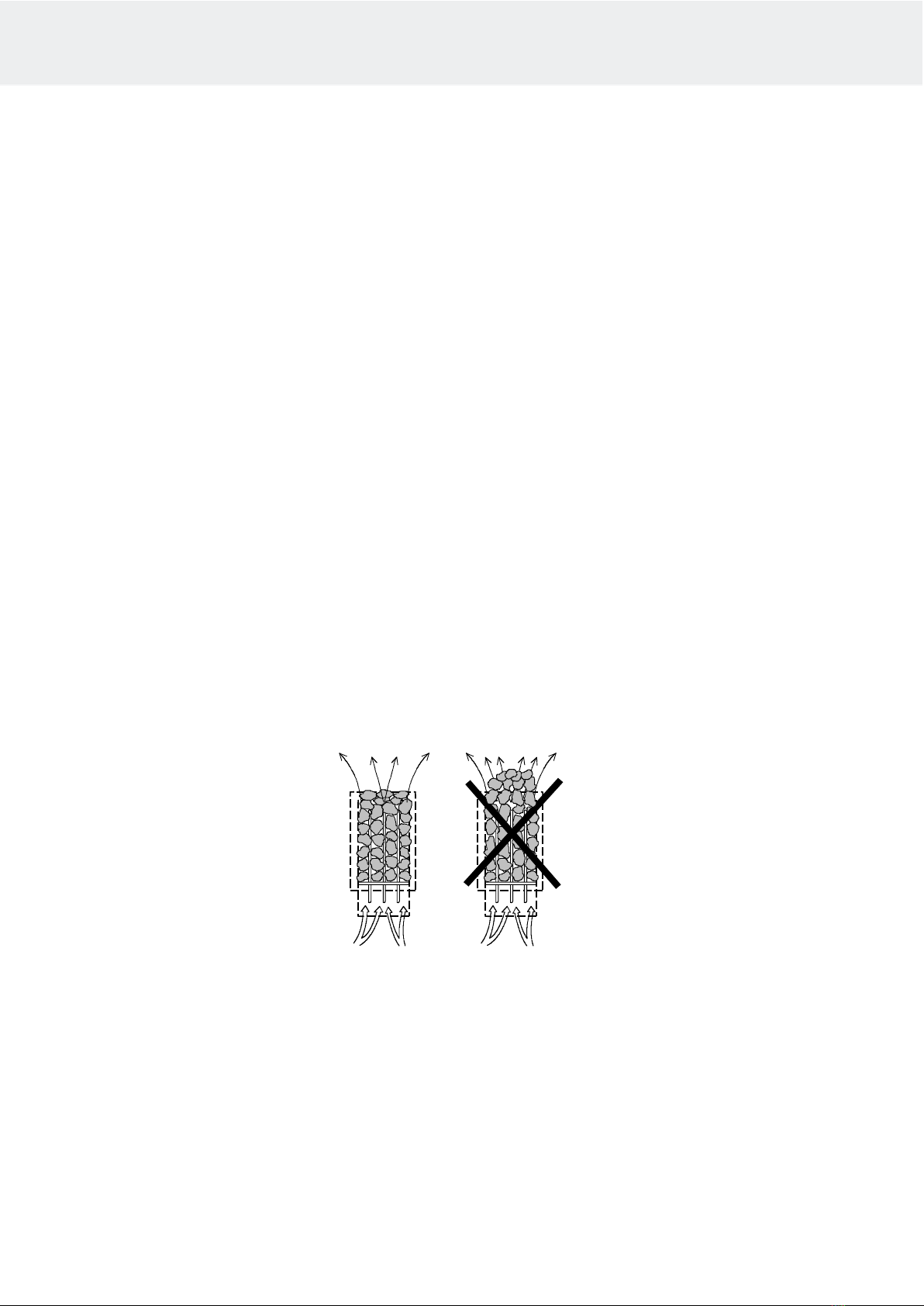

2.5 Kiuaskivet
- Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja.
- Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan.
- Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.
- Kivet tulisi olla kooltaan riittävän suuria (50 - 80 mm), jotta ilma kulkee hyvin kivitilan läpi. Näin vas-
tukset kestävät kauemmin ehjinä.
- Kivet tulisi latoa harvaan, jotta ilmankierto kivitilan läpi olisi mahdollisimman hyvä. Vastuksia ei saa
kiilata yhteen eikä runkoa vasten.
- Kivet on ladottava riittävän usein, (vähintään kerran vuodessa), jolloin pienet ja rikkoontuneet kivet
poistetaan ja uusia suurempia kiviä laitetaan tilalle.
- Kivet ladotaan siten, että vastukset peittyvät. Vastusten päälle ei tule kuitenkaan latoa suurta kivike-
koa. Sopiva kivimäärä löytyy sivun 9 taulukosta 1. Kivipakkauksessa mahdollisesti olevia pieniä kiviä
ei tule laittaa kiukaaseen.
- Takuu ei korvaa vikoja, jotka aiheutuvat pienien ja tiukkaan ladottujen kivien estäessä ilmankierron
kiukaan kivitilan läpi.
- Keraamisia kiviä ei saa käyttää. Keraamiset kivet voivat vaurioittaa kiuasta. Kiukaan takuu ei kata
syntyneitä vaurioita.
- Vuolukivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- Laavakivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ
Käyttö- ja asennusohje Havanna D
5

2.6 Jos kiuas ei lämpene
Mikäli kiuas ei lämpene, tarkista,
- että virta on kytkettynä.
- että kiukaan sulakkeet ovat ehjiä.
- onko ohjauspaneelissa virheilmoitusta viasta. Jos ohjauspaneelissa on
virheilmoitus, lue ohjauspaneelin käyttöohje.
HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON
ELI TULEVALLE KÄYTTÄJÄLLE.
2.7 Kiukaan asennuksen valmistelu
Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.
1. Kiukaan tehon (kW) suhde saunan tilavuuteen (m3). Taulukossa 1 sivulla 9 on esitetty kiukaan tehoa vas-
taavat tilavuussuositukset. Minimitilavuutta ei saa alittaa, eikä maksimitilavuutta ylittää.
2. Saunan korkeuden tulee olla vähintään 1900 mm.
3. Lämpöeristämätön ja muurattu kiviseinä lisää esilämmitysaikaa. Jokainen neliömetri kivipintaista katto- tai
seinäpintaa vastaa 1,2 m3 lisäystä saunan tilavuudessa.
4. Tarkista taulukosta 2 sivulta 9, että sulakekoko (A) ja virransyöttökaapelin poikkipinta (mm²) soveltuvat
kiukaalle.
5. Kiukaan ympärillä on oltava riittävät suojaetäisyydet.
Kiukaan ohjauslaitteiden ympärillä on oltava riittävästi tilaa eli ns. hoitokäytävä. Myös oviaukko voidaan kat-
soa hoitokäytäväksi.
2.8 Asennus
Kiuas asennetaan saunaan sivulla 9 taulukon 1 olevia suojaetäisyyksiä noudattaen. Kiinnitysalustaksi ei riitä
ohut paneeli, kiinnitysalusta on vahvistettava paneelin taakse tulevalla laudalla. Sivulla 9 taulukon 1 annettuja
minimietäisyyksiä on noudatettava, vaikka seinämateriaali olisi palamatonta ainetta.
Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä, sillä se
voi aiheuttaa palovaaran.
Saunaan saa asentaa vain yhden kiukaan.
Käyttö- ja asennusohje Havanna D
6

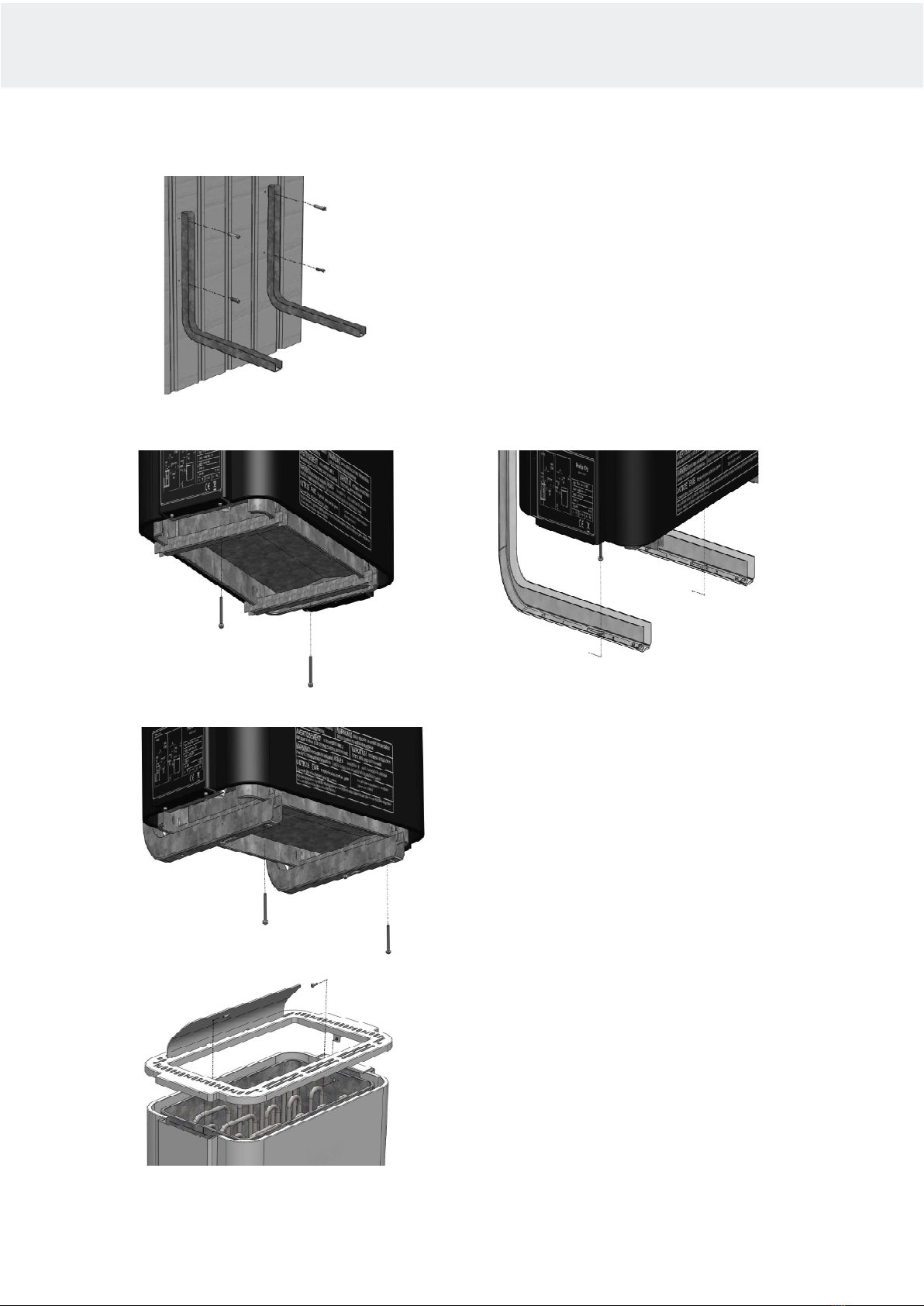

2.8.1 Kiukaan asennus
1. Seinäteline kiinnitetään seinään asennusmittojen mukaisesti.
Mitat ovat seuraavalla sivulla.
2. Kiukaan kiinnitys seinätelineeseen.
3. Kiuas nostetaan seinätelineelle siten, että kytkentäkotelo
jää vapaalle sivulle, jotta sähkökaapelin asennus ja
kytkentä voidaan suorittaa.
Jos kiukaan kätisyyttä joudutaan vaihtamaan, pitää löy-
lynohjain (kivitilan kehys) kääntää.
Löylyohjain on kiinnitetty kahdella ruuvilla kiviti-
lan sisäpuolelta, katso kuva. Löylyohjaimen kaulus
(korkeampi puoli) pitää aina olla lähinnä seinää.
Asennuksen jälkeen kiristä ruuvit ja varmista lopuksi
kiuasta nostamalla, että se on kiinnittynyt.
Kuva 2 Kiukaan asennus
Käyttö- ja asennusohje Havanna D
7

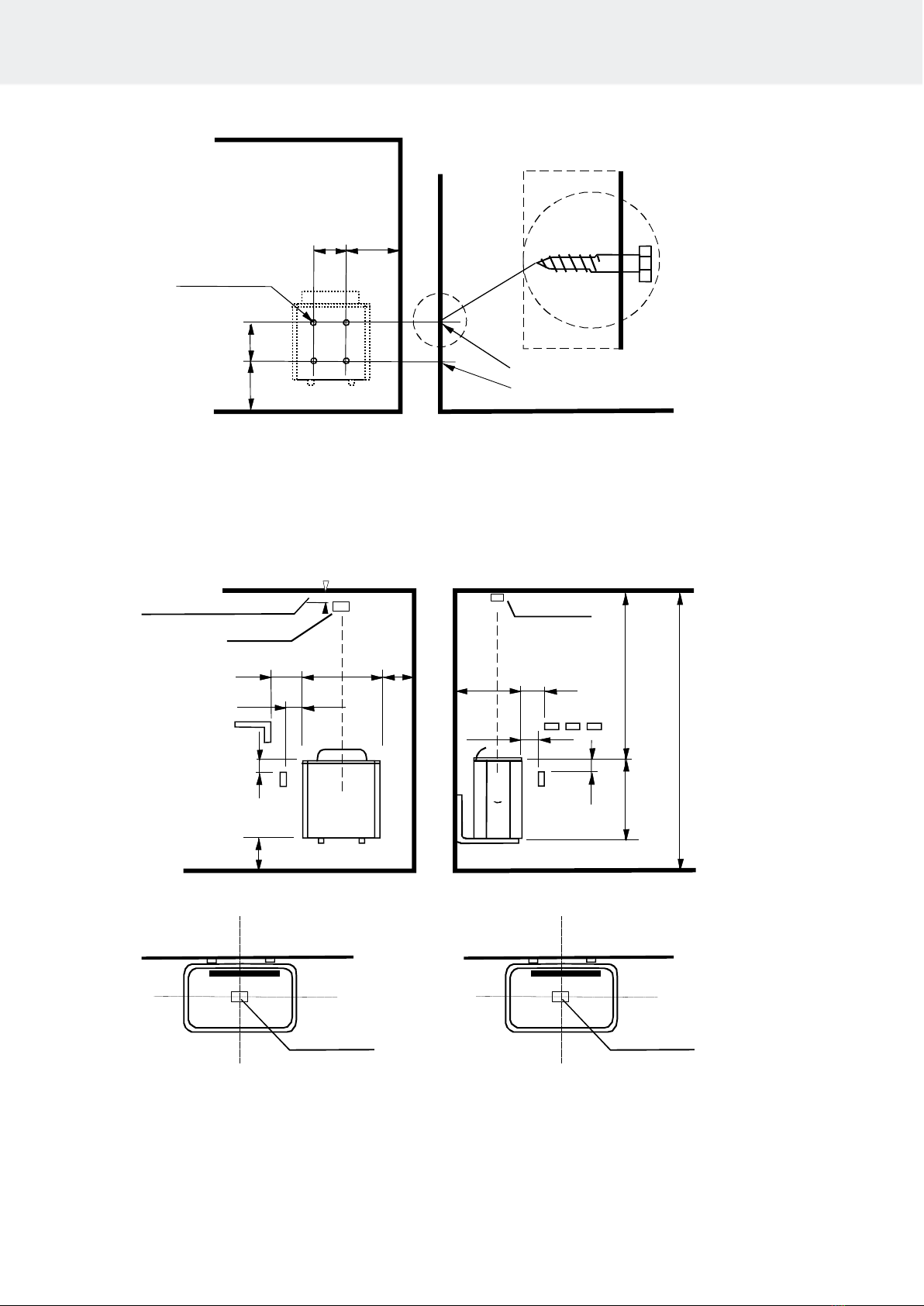

Kuva 3 Kiukaan asennus seinään
2.8.2 Kiukaan suojaetäisyydet ja tuntoelimen paikka
Kuva 4 Kiukaan suojaetäisyydet sekä tuntoelimen asennuspaikka
Kuva 5 Vaihtoehtoinen tuntoelimen asnnus Kuva 6 Tuntoelimen kattoasennus
Käyttö- ja asennusohje Havanna D
8
Seinätelineen minimi
asennusmitat (mm)
Kansiruuvi 6 x 40 (2kpl)
Kansiruuvi 6 x 16 (2kpl)
Poranhalkaisija. Ø3,5 mm
(mm)
min
30
min
20 min
20
K
A 475 A
min
30
505 min 1100
min 1900
300 D
(mm)
OLET 19
OLET 19
Ehdoton mitta 40 mm katosta
J 150
280 B
Kuva 5 Vaihtoehtoinen tuntoelimen
asennuspaikka kun käytetään kontaktori-
koteloa WE 3 ja Digi 1 tai 2 ohjauspanee-
lia. Tuntoelin OLET 19.
OLET 19
OLET 6-1
Kuva 6 HUOM. Ainoastaan katto-
asennus, käytettäessä ohjauskeskuk-
sia 1418-2-1517-3 (OT-2-PS-3)
ja 1418-2-1519 (OT-2-PUi).
Tuntoelintä ei saa asentaa seinälle
käytettäessä Havanna D-kiuasta.

Taulukko 1 Suojaetäisyydet
Teho
kW
Kiukaan liitäntäkaapeli H07RN –F/ 60245 IEC 66
mm²
400V - 415V 3N~
Sulake
A
4,5
5 x 1,5
3 x 10
6,0
5 x 1,5
3 x 10
8,0
5 x 2,5
3 x 16
9,0
5 x 2,5
3 x 16
Taulukko 2 Syöttökaapeli ja sulakkeet
2.9 Kiukaan liittäminen sähköverkkoon
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukai-
sesti. Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66)
johtoa tai laadultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkki-
lamppu, sähkölämmityksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiu-
kaan liitosjohtona.
Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin
kun erillistä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukai-
nen. Esim. 8 kW:n kiukaalla erillisen merkkilampulle ja verkkokäskylaitteelle menevän kaapelin tulee olla poik-
kipinnaltaan vähintään 2,5 mm².
Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä.
Rasian sijoituskorkeus saa olla enintään 500 mm lattiasta
Kuva 7 Kytkentärasian sijoituspaikka, sivu 10. Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta,
voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n korkeudella lattiasta.
Kiukaan eristysresistanssi: Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta.
Tämä saattaa aiheuttaa vuotovirtaa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan
sähkösyöttöä vikavirtakytkimen kautta.
Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.
2.10 Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kontaktorikotelossa on liitin (merkitty 55) sähkölämmityksen vuorottelun ohjausta varten.
Liittimessä 55 ja vastuksissa on jännnite (230V) samanaikaisesti.
Teho
Löylyhuone
Kiukaan minimi etäisyydet
Kivimäärä
kW
Tilavuus
Korkeus
Sivupin-
nasta
seinään
A
mm
Etupin-
nasta
lautee-
seen
D
mm
Kattoon
mm
Lattiaan
K
mm
B
mm
J
mm
min. max.
n. kg n. kg
min.
m³
max.
m³
min. mm
4,5
3
6
1900
40
80
1100
120
135
245
20
28
6,0
5
9
1900
45
100
1100
120
140
245
20
35
8,0
8
12
1900
75
130
1100
150
170
275
20
35
9,0
9
13
1900
80
150
1100
150
175
275
20
35
Käyttö- ja asennusohje Havanna D
9

Kuva 7 Kytkentärasian sijoituspaikka
2.11 Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäissuojaetäisyys
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Kytkentärasian luo pitää olla esteetön pääsy. Sijoitettaessa rasia alueille 2 ja 3 on selvitettävä paikallisen
energialaitoksen ohjeet ja määräykset.
2.12 Kytkentäkaava
Kuva 8 Kytkentäkaava
200 mm
A A
3.
2.
1.
500 mm
KIUAS
500 mm
Käyttö- ja asennusohje Havanna D
10
2
1 2 3 4 5 6
kW
1714-450-04 4,5
1714-600-04 6,0
1714-800-04 8,0
1714-900-04 9,0
400V - 415V 3N~
SEPC 93 SEPC 94 SEPC 95 SEPC 96
1500W 2000W 2670W 3000W
1,2,3
1,2,3
1,2,3
354 SKS0 32 A
1,2,3
230 V
N L1 L2 L3
3
1
Teho, Effekt
Input, Potencia
Leistung, Moc
Vöimsus,Wejscie
Puissance
Lämpövastukset, Värmeelement, Tennid,
Heating elements, Heizeelement, Resistores
Térmicos, Éléments chauffants, Elementy
grzewcze,
ТЭНы,

2.13 Ovikytkin
Ovikytkimellä tarkoitetaan kiuasmääräyksien mukaista (EN 60335 2-53, §22.100) saunan ovessa olevaa
kytkintä. Ovikytkin vaaditaan yleisissä ja yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa joissa
kiukaan päälle kytkentä tehdään ajastetusti tai muualta kuin itse saunasta.
Helon kontaktorikotelo WE3 ja Digi 1 tai 2 ohjauspaneeleihin voidaan liittää Helo DSA 1601 – 35 (RA – 35)
ovikytkinadapteria, tuotenumero 001017, sekä ovikytkin Helon tuotenumero 0043233.Tarvittavat lisätiedot
löytyvät DSA laitteen käyttö- ja asennusohjeista.
Kuva 9 Ovikytkin
Käyttö- ja asennusohje Havanna D
11
Ovikytkin
DSA
Magneettiosa
Max 18 mm
kytkentärasia
Min 300mm
Tuntoelin
WE 3
tai
Sähkökiuas
Digi

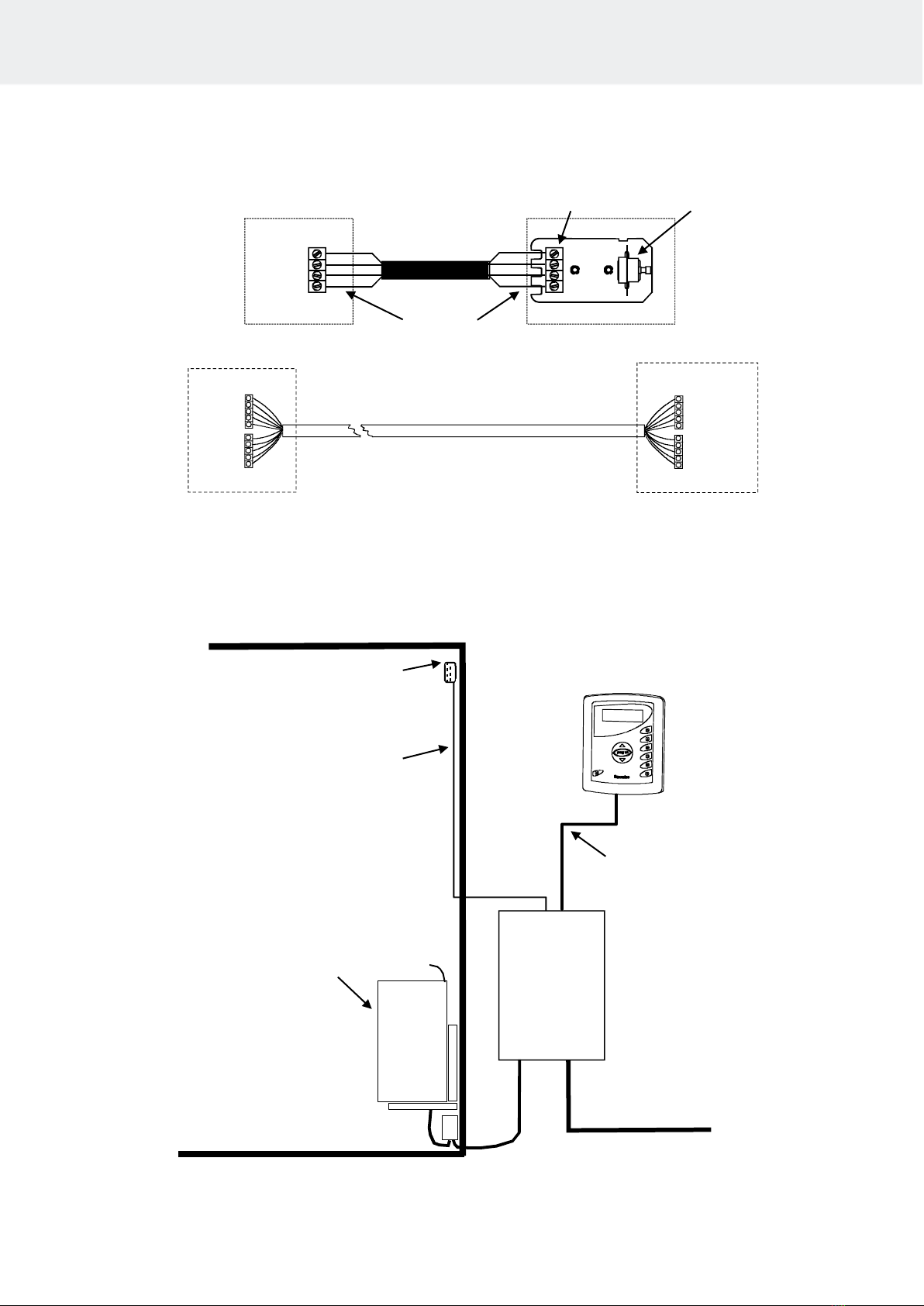

2.14 Periaatekuva kun ohjauskeskuksena on Digi 1601 –12
Kuva 10 Periaatekuva kun ohjauskeskuksena on Digi 1601 – 12
Käyttö- ja asennusohje Havanna D
12
4
3
2
1
4
3
2
1
A 1 2 3 4 5 B1 2 3 4 5
A 1 2 3 4 5 B1 2 3 4 5
A1 Valk Vit White Weiss
A2 Ruskea Brun Brown Braun
A3 Vihreä Grön Green Grün
A4 Kelt Gul Yellow Gelb
A5 Harm Grå Grey Grau
B1 Rosa Ljusröd Pink Rose
B2 Sin Blå Blue Blau
B3 Pun Röd Red Rot
B4 Musta Svart Black Schwarz
B5 Violetti Violett Violet Violett
[Kirjoita lainaus tiedostosta tai
yhteenveto jostakin kiinnostavasta
kohdasta. Voit sijoittaa tekstiruu-
dun haluamaasi tiedoston koh-
taan. Voit muuttaa erotetun lai-
nauksen tekstiruudun muotoilua
Piirtotyökalut-välilehdessä.]
Kontaktorikotelo
Tuntoelin kaapeli
Kytkentärima
Rajoitin
[Kirjoita lainaus tiedostosta tai
yhteenveto jostakin kiinnostavasta
kohdasta. Voit sijoittaa tekstiruu-
dun haluamaasi tiedoston koh-
taan. Voit muuttaa erotetun lai-
nauksen tekstiruudun muotoilua
Piirtotyökalut-välilehdessä.]
1 Sininen
2 Valkoinen
3 Punainen
4 Keltainen
Kontaktorikotelo
Ohjauskeskus 1601 – 12
Tuntoelin
OLET 19
Ohjauskeskus Digi
1601 – 12
Silikoni 4 x 0,25mm²
Kiuas
Kontaktori-
kotelo WE 3
Sähkösyöttö
400V – 415V 3N~
LiYY 10 x 0,25 mm²

2.15 Periaatekuva kun ohjauskeskuksena on OT-2 ….
Kuva 11 Periaatekuva Kun ohjauskeskuksena on OT – 2 PS3 tai OT – 2 – PUi
Käyttö- ja asennusohje Havanna D
13
4
3
2
1
4
3
2
1
1 Sininen
2 Valkoinen
3 Punainen
4 Keltainen
Kytkentärima
Rajoitin
Ohjauskeskus
OT – 2 PS3 tai OT – 2 – PUi
Tuntoelimen
kaapeli
Tuntoelin
OLET 6 – 1
Silikoni 4 x 0,25 mm²
Ohjauskeskus
OT–2–PS-3
OT–2–PUi
Sähkösyöttö
400V – 415V 3N~
Kiuas

3. Havanna-kiukaan varaosalista
Kuva 12 Kiukaan räjäytyskuva
Taulukko 3. Varaosaluettelo
Osa
Tuotenumero
Tuotenimitys
Havanna
450 D
Havanna
600 D
Havanna
800 D
Havanna
900 D
1
4069013
Havanna rosti
1
1
1
1
2
7712000
Vedonpoistolaite
1
1
1
1
3
7812550
Verkkoliitin NLWD 1-1
1
1
1
1
4
5207680
Vastus SEPC 93
230V 1500 W
3
-
-
-
4
4316229
Vastus SEPC 94
230V 2000W
-
3
-
-
4
4316230
Vastus SEPC 95
230V 2670W
-
-
3
-
4
4316231
Vastus SEPC 96
230V 3000W
-
-
-
3
1
2
3
4
Käyttö- ja asennusohje Havanna D
14

4. ROHS
Ympäristönsuojeluun liittyviä ohjeita
Tämän tuotteen käyttöiän päätyttyä sitä ei
saa hävittää normaalin talousjätteen
mukana, vaan se on toimitettava
sähkö- ja elektroniikkalaitteiden kierrätykseen
tarkoitettuun keräyspisteeseen.
Symboli tuotteessa,
käyttöohjeessa tai
pakkauksessa tarkoittaa sitä.
Valmistusaineet ovat kierrätettävissä merkintänsä
mukaan. Käytettyjen laitteiden
uudelleenkäytöllä, materiaalien hydöyntämisellä
tai muulla uudelleenkäytöllä teet arvokkaan teon
ympäristömme hyväksi.
Tuote palautetaan ilman kiuaskiviä ja verhouskiviä
kierrätyskeskukseen.
Tietoa kierrätyspaikoista saat
kuntasi palvelupisteestä.
Anvisningar för miljöskydd
Denna produkt får inte kastas med
vanliga hushållssopor när den
inte längre används. Istället ska den
levereras till en återvinningsplats
för elektriska och elektroniska apparater.
Symbolen på produkten,
handboken eller
förpackningen refererar till detta.
De olika materialen kan återvinnas enligt
märkningen på dem. Genom att återanvända,
nyttja materialen eller på annat sätt återanvända
utsliten utrustning, bidrar du till att skydda vår
miljö.
Produkten returneras till återvinningscentralen
utan bastusten och eventuell täljstensmantel.
Vänligen kontakta de kommunala myndigheterna
för att ta reda på var du hittar närmaste
återvinningsplats.
Instructions for environmental protection
This product must not be disposed with
normal household waste at the end of
its life cycle. Instead, it should be
delivered to a collecting place for the recycling
of electrical and electronic devices.
The symbol on the product, the
instruction manual or the
package refers to this.
The materials can be recycled according to the
markings on them. By reusing, utilising the
materials or by otherwise reusing
old equipment, you make an important
contribution for the protection of our environment.
Please note that the product is returned to the
recycling centre without any sauna rocks and
soapstone cover.
Please contact the municipal administration
with enquiries concerning the recycling place.
Hinweise zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebens-
Dauer nicht über den normalen Haushaltsabfall
Entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden.
Das Symbol auf dem produkt, der
Gebrauchsanleitung oder der
Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung
wiederverwertbar, Mit der Wiederverwendung,
der stofflichen Verwertung oder anderen Formen
der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutze unserer Umwelt.
Dieses Produkt soll ohne Steine und
Specksteinmantel an dem Sammelpunkt für
Recycling zurückgebracht werden.
Bitte erfragen Sie bei der Gemeindeverwaltung
die zuständige Entsorgungsstelle.
Käyttö- ja asennusohje Havanna D
15

ELAGGREGAT FÖR BASTU: 400V – 415V 3N~
1714 – 450 – 04
1714 – 600 – 04
1714 – 800 – 04
1714 – 900 – 04
KONTAKTORENHET:
2005 – 3 (WE – 3)
STYRCENTRAL:
1601 – 12 (RA – 12, Digi 2)
1601 – 13 (RA – 13, Digi 1)
1418 – 2 – 1517 – 3 (OT–2–PS–3)
1418 – 2 – 1519 (OT–2–PUi)
314 SKSO 77-2 A
Bruks- och installationsanvisning Havanna D
REWARD YOURSELF

Innehåll Sida.
1. Snabbinstruktion för bastuaggregat 3
1.1 Kontrollera före bastubad 3
1.2 Användning av aggregatets styranordningar 3
2. Information för användaren 3
2.1 Bastun 3
2.2 Uppvärmning av bastun 3
2.3 Rekommenderad ventilation i bastun 4
2.4 Installera sensorn nära en tilluftsventil 4
2.5 Bastustenar 5
2.6 Om aggregatet inte blir varmt 6
2.7 Förberedelse innan aggregatet installeras 6
2.8 Installation 6
2.8.1 Ugnens installation 7
2.8.2 Aggregatets säkerhetsavstånd och sensorns placering. 8
2.9 Anslutning av aggregatet till elnätet 9
2.10 Eluppvärmningens styrning 9
2.11 Placering av skarvsladdens kopplingsdosa i bastun 10
2.12 Kopplingsschema 10
2.13 Dörrkontakt 11
2.14 Principskiss när Digi 1601-12 används som styrcentral 12
2.15 Principskiss när OT-2….. används som styrcentral 13
3. Havanna - Reservdelslista 14
4. ROHS 15
Bilder och tabeller
Bild 1 Rekommenderad ventilation i bastun 4
Bild 2 Installation av aggregat 7
Bild 3 Skyddsavstånd 8
Bild 4 Aggregatets säkerhetsavstånd och sensorns placering. 8
Bild 5 Sensorns plats 8
Bild 6 Sensorns plats 8
Bild 7 Placering av kopplingsdosa 10
Bild 8 Kopplingsschema 10
Bild 9 Installation av dörrströmbrytare 11
Bild 10 Principskiss när Digi 1601-12 används som styrcentral 12
Bild 11 Principskiss när OT 2 ….. används som styrcentral 13
Bild 12 Aggregatets sprängskiss 14
Tabell 1 Skyddsavstånd 9
Tabell 2 Anslutningskabel och säkringa 9
Tabell 3 Havanna - Reservdelslista 14
Bruks- och installationsanvisning Havanna D
2

1. Snabbinstruktion för bastuaggregat
1.1 Kontrollera före bastubad
att bastun är i sådant skick att man kan basta i den.
att dörr och fönster är stängda
att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker värmemotstånden och att
stenarna är glest staplade.
OBS! Keramiska stenar får inte användas.
Bastubadet blir behagligt vid en temperatur på cirka 70 °C.
Stapla om aggregatets stenar minst en gång per år och byt ut söndervittrade stenar mot nya. På så sätt
förbättras stenutrymmets luftcirkulation och motstånden håller längre.
Om problemsituation uppstår kontakta en butik som utför tillverkarens garantiservice.
Ytterligare information om bastubad hittar du på:: www.helosauna.com
1.2 Användning av aggregatets styranordningar
Huvudströmbrytaren sitter på sidan av kontaktorboxen. Typskylten visar brytarpositionerna ( 0 l ).
För användning av kontaktorbox och styranordning, se separat bruksanvisning.
2. Information för användaren
Personer med nedsatt fysisk eller psykisk prestationsförmåga, funktionshinder eller liten erfarenhet eller kun-
skap om utrustningens användning (t.ex. barn) ska endast använda utrustningen under övervakning av eller
enligt instruktioner från den person som är ansvarig för deras säkerhet.
Se till att barn inte leker nära aggregatet
2.1 Bastun
Bastuns väggar och tak ska vara väl isolerade mot värme. Alla värmelagrande ytor, som t.ex. tegel och sten
ytor, ska isoleras. Vi rekommenderar en invändig panel av trä. Om panelen är gjord av material som är värme-
lagrande (t.ex. olika dekoreringsstenar, vanligt glas o.s.v.) är det viktigt att komma ihåg att denna beläggning
ökar bastuns föruppvärmningstid, även om bastun har god värmeisolering i övrigt (se avsnnit 2.6 på sidan 6
2.2 Uppvärmning av bastun
Försäkra dig om att bastun är i sådant skick att den går att använda innan aggregatet kopplas på. När bastun
värms upp för första gången kan aggregatet orsaka lukt. Om detta sker kopplar du från aggregatet en stund
och vädrar bastun. Efter detta kopplar du på aggregatet igen.
Koppla på aggregatet med timern och justera värmen med termostaten.
Bastun ska värmas upp cirka en timme innan bad så att stenarna hinner bli ordentligt varma och bastun får en
jämn temperatur.
Inga föremål får placeras ovanpå aggregatet och kläder får inte torkas i dess närhet.
Bruks- och installationsanvisning Havanna D
3

2.3 Rekommenderad ventilation i bastun
Bild 1 Rekommenderad ventilation i bastun
1. Bastu 3. Elaggregat för bastu 5. Rökgång eller rökkanal
2. Badrum 4. Avluftsventil 6. Bastuns dörr
7. Här kan man också installera en ventilationsventil som hålls stängd medan bastun värms upp och medan
man badar.
Inom område A kan en inluftsventil för frisk luft placeras. Då måste man kontrollera att den friska luften som
kommer in inte stör (kyler ned) aggregatets termostat som finns uppe vid taket.
Område B används för intag av frisk luft om bastun inte har en mekanisk ventilation. I detta fall ska avluftsven-
tilen placeras minst 1 m högre än inluftsventilen.
INLUFTSVENTILEN FÖR FRISK LUFT FÅR INTE PLACERAS INOM OMRÅDE C OM TERMOSTATEN SOM
STYR AGGREGATET OCKSÅ FINNS INOM OMRÅDE C
2.4 Installera sensorn nära en tilluftsventil
Luften i basturummet luft bör växlas sex gånger
per timma. Tilluftsledningens diameter måste vara
mellan 50 och 100 mm.
En rund lufttillförselventil (360°) måste
installeras minst 1000 mm från sensorn.
En lufttillförselventil med en flödesriktande panel
(180°) måste installeras minst 500 mm från sensorn.
Luftflödet måste riktas bort från sensorn.
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm
Bruks- och installationsanvisning Havanna D
4
360° 1000 mm
180° 500 mm
Sensor
Sensor
