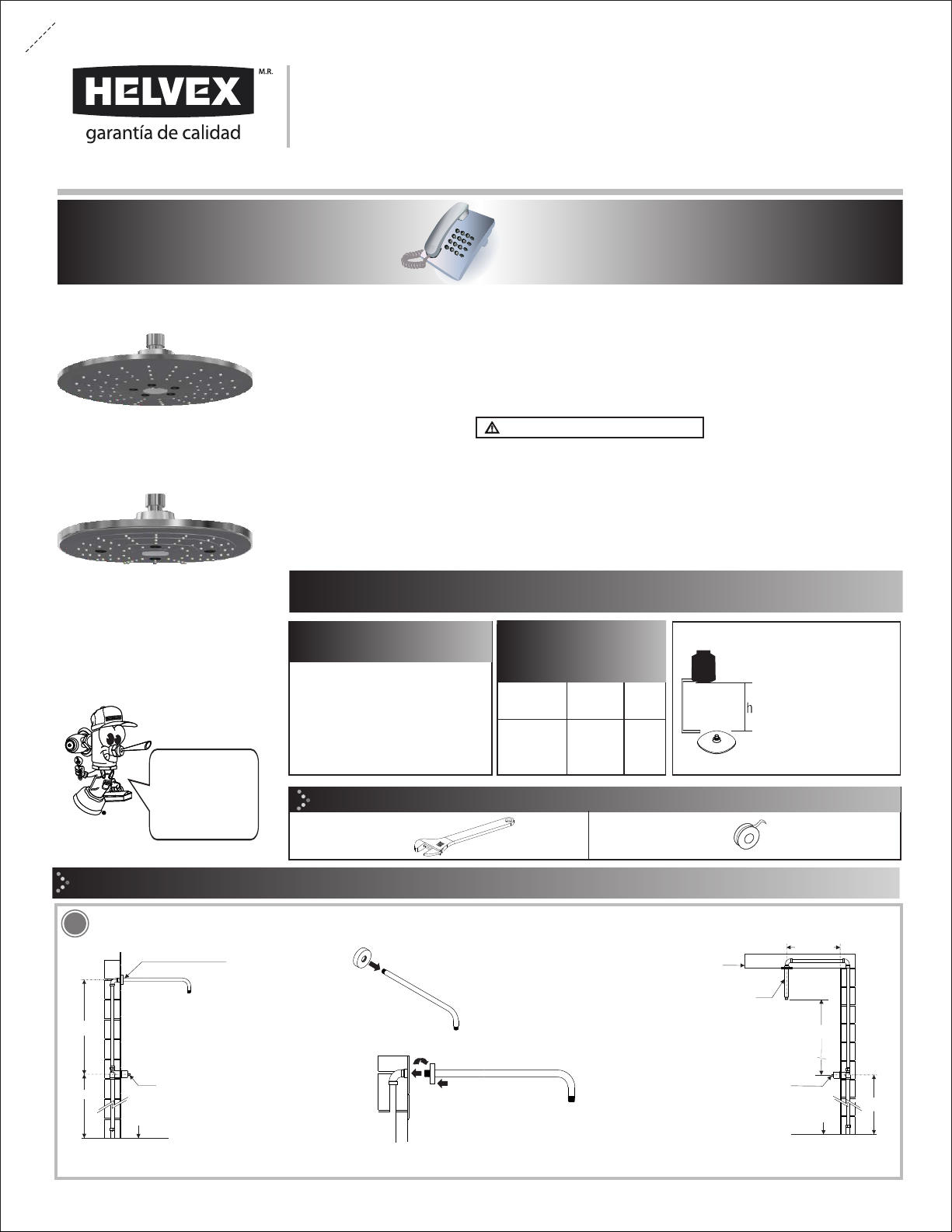

Helvex H-3302 User manual

INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-07-0851-1
Herramienta Requerida
perico teflón
/ Required Tools
teflon tape
adjustable
wrench
Requerimientos de
Instalación
Para el correcto funcionamiento de
este producto, la presión mínima
es de (1,0 kg/cm²) 14,2 PSI y la
máxima (6,0 kg/cm²) 85,34 PSI.
Relación
Altura Tinaco-Presión
2 m
3 m
4 m
PSI
Altura (h)
2,84
4,2
5,6
kg/cm²
0,2
0,3
0,4
Cada metro de altura
de su producto a la
base del tinaco
equivalen a (0,1 kg/cm²)
[1,42 PSI].
Installation Requirements
For the correct operation of this
product, the minimum pressure is
(1,0 kg/cm²) 14,2 PSI and the
maximun (6,0 kg/cm²) 85,34 PSI.
Relation
Tub Height-Pressure
Meter of height of your
product to the base of
the tub is equivalent to
(0,1 kg/cm²) [1,42 PSI].
Height (h)
Se recomienda que la instalación sea totalmente rígida.
It is recommended that the installation is completely rigid.
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
to the product in any finish.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Brazo y chapetón para techo
Arm and ceiling escutcheon
NPT
*42,5 cm
*120 cm
techo
*70 cm
roof
brazo (no incluido)
recomendado
Mod. TR-037
recommended arm
(not included)
Model TR-037
cuerpo mezclador
(no incluido)
mixer body
(not included)
(Nivel de Piso Terminado)
(Finished Floor Level)
*Medidas recomendadas.
*Recommended measures.
1
Requerimientos de Instalación a Pared o Techo / Requirements for Wall or Ceiling Installation
H-3302
H-3303
Brazo y chapetón para pared
Arm and wall escutcheon
NPT
*70 cm
*120 cm
cuerpo mezclador
(no incluido)
(Nivel de Piso Terminado)
mixer body
(not included)
(Finished Floor Level)
brazo (incluido)
Mod. TR-035
arm (included)
Model TR-035
Regadera Cuadrada, Plato Ancho,
Multichorro 10" x 10" / 10" x 10"
Square Wide Shower with Multiple Jet
H-3303, H-3303-C/B
Regadera Redonda, Plato Ancho,
Multichorro 10" / 10" Round Wide
Shower with Multiple Jet
H-3302, H-3302-C/B
Inserte el chapetón en el brazo, colóquelo detrás de la
cuerda como indica la figura. / Insert the escutcheon on
the arm, place it behind the thread as shown in the figure.
Posteriormente coloque
teflón en cada extremo,
no más de tres vueltas. /
Then place plumber tape
at each end, no more
than three laps.
Rosque el brazo a la alimentación. / Screw the arm to the
feeding line.
Deslice el chapetón hasta topar con la pared. /
Slide the escutcheon until it meets the wall.

Oriente el plato en un plano horizontal. La regadera tiene la opción
de 3 chorros diferentes, seleccione el chorro deseado oprimiendo el
botón del plato. / Adjust the shower in the horizontal plane. The
shower has 3 different jets, select the desired jet pressing the
button.
Instalación General / General Installation
2
Instalación Cuerpo Lateral
Limpieza / Cleaning
Operación / Operation
Enrosque la regadera en el brazo (incluido). / Thread the shower
to the arm (included).
4
23
Nota: El plato de la regadera debe de colocarse totalmente horizontal y no inclinado.
Note: The shower must be placed horizontally and not tilted.
Coloque teflón en las
uniones roscadas.
Place plumber tape in
the threaded joints.
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
Posibles Causas y Soluciones / Troubleshooting
anticalcáreo
softener
Nota: Realice limpieza con la frecuencia que sea necesaria, ya que en el plato de la regadera se acumulan partículas de basuras y minerales (incrustaciones calcáreas) que
dependen del grado de la dureza del agua de cada región, lo cual ocasionan que el flujo de agua disminuya o sea nulo en cierto momento. / Note: Clean as often as necessary to
avoid flow decrease caused by debris and limescale that depend of water hardness from each region.
La regadera es de libre mantenimiento, sólo pase el dedo por
encima de los anticalcáreos para eliminar las incrustaciones
calcáreas. / The shower is maintenance free, just swipe your
finger over the softeners to remove the limescale.
HELVEX, S. A. DE C.V. Tel. [phone]. Calzada Coltongo N° 293, Colonia Industrial Vallejo, Delegación Azcapotzalco, C.P. 02300, Ciudad de México.
Problema / Problem Causa / Cause Solución / Solution
Fuga en la conexión al
brazo. / Leak in the arm
conexion
No se colocó cinta teflón en las uniones. / Teflon tape is
not placed on the joints.
Colocar cinta teflón en cada unión, (pag. 2, paso 2). / Place
Teflon tape at each junction, (page 2, step 2).
Los anticalcareos están obstruidos. / Anti-clog system ais
dirty. Realice limpieza (página 2, paso 4). Cleaning (page 2, step 4).
La presión en la instalación no es la adecuada. / The
operating pressure is not adequate.
Verifique que la presión mínima de operación sea de 1,0 kg/cm²
(14,2 PSI). / Verify that the minimum operating pressure is 1,0
kg/cm² (14,2 PSI).
Disminución del chorro de
agua. / Water flow
decreased
Desenrosque la regadera del brazo, limpie el economizador a chorro de agua con un cepillo suave y vuelva a colocarlo en la regadera. / Unscrew the
shower from the arm, clean the flow regulator with water and a soft brush and place it in the shower.
economizador
filtro
filter
flow regulator
economizador
filtro
flow regulator
filter
brazo (incluido)
Mod. TR-035
arm (included)
Model TR-035
