Helvex UIN-05 User manual

Accessories Line /
Línea de Accesorios
MODEL /MODELO
UIN-05 Towel Bar /Toallero de Barra
DESCRIPTION / DESCRIPCIÓN
UIN-06 Robe Hook / Gancho Sencillo
UIN-09
UIN-04
Small Towel Bar / Toallero Corto
Paper Holder /Porta papel
1
1-03-1521-3
* Recommended installation height based on FFL (Finished Floor Level). / * Alturas recomendadas en base a NPT (Nivel de Piso Terminado).
drill with Ø ¼" concrete drill bit
Unscrew the set screw with the
3/32" allen wrench (included). /
Desenrosque el opresor con la
llave allen 3/32" (incluida).
Remove the wall bracket. /
Retire el ancla.
23Place the wall bracket over the
wall, level and mark the holes. /
Presente el ancla sobre la
pared, nivele y marque los
barrenos.
4Drill with a Ø 1/4" concrete drill
bit. / Barrene con broca para
concreto de Ø 1/4”.
3/32" allen wrench
(Included)
llave allen 3/32"
(Incluida)
lápiz
pencil
phillips screwdriver
desarmador de cruz taladro con broca para
concreto de Ø ¼”
3/32" allen wrench
llave allen 3/32"
Integra
UIN-05
set screw
opresor

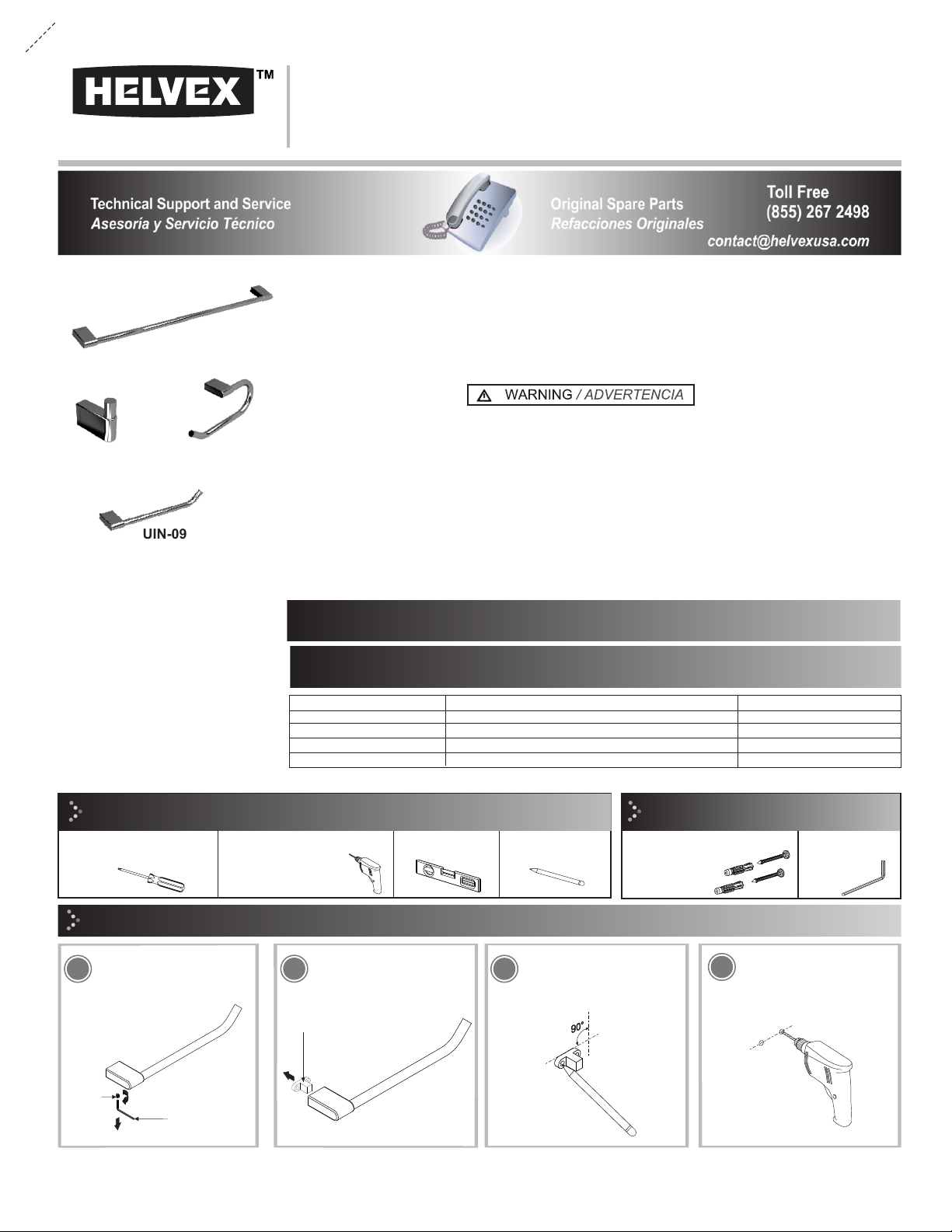

INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
nivel
level
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
fixing kit for drywall and solid
wall / kit de sujeción para
muro falso y muro
sólido
UIN-04UIN-06
UIN-09
wall bracket
ancla
HEIGHT / (”) ALTURA (cm)
47,2 / 120
19,6 / 50
59,0 / 150
64,9 / 165
Recommended Heights for Accessories Installation. / Alturas Recomendadas para
Instalación de Accesorios.
General Installation / Instalación General
This product can expose you to chemicals including lead, which is known to the State of California to cause
cancer. For more information go to www.P65Warnings.ca.gov. / Este producto puede exponerlo a sustancias
químicas, incluido el plomo, que es conocido por el estado de California como causante de cáncer. Para
obtener más información, visite www.P65Warnings.ca.gov.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product’s illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product’s functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex’s
commitment to quality, innovation and the environment.
This Installation Guide Applies to the Product in any Finishing.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
/ Artículos Incluidos en su Producto
Items Included in the Product
Herramienta y Materiales Recomendados
Recommended Tools and Materials /

5
8Follow steps 1 to 7 according to the following
length. / Siga los pasos del 1 al 7 respetando
la siguiente medida.
Towel Bar UIN-05 / Toallero de Barra Mod. UIN-05
Attach the accessory to the wall bracket.
/ Coloque el accesorio en el ancla.
6
7
set screw
opresor
9
20,90"
53,08cm
anchor
taquete
lag screw
pija
wall bracket
ancla
3/32" allen wrench
(Included)
llave allen 3/32"
(Incluida)
Note: The anchors must be inserted completely.
Do not cut the anchors.
Nota: Se deben de insertar completamente los taquetes.
No corte los taquetes.
Fix the accessory screwing the set screw. /
Fije el accesorio enroscando el opresor.
Fix the accessory screwing the set screws. /
Fije el accesorio enroscando los opresores.
It is very important to follow the instructions below to preserve HELVEX products
finishings shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily.
Visit our website www.helvexusa.com
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestra página www.helvexusa.com
/ Recomendaciones de LimpiezaCleaning Recommendations
Toll free number / línea sin costo
[phone]
[email protected]
Insert the anchors (included) and fix the wall bracket with the lag screws (included). / Inserte los
taquetes (incluidos) y fije el ancla con las pijas (incluidas).
