Helvex TH-058 User manual

TH-058
INSTALLATION GUIDE
1-02-2300-3
1
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Contra con Rejilla para Lavabo sin Rebosadero
Sink Grid Drain without Overflow
TH-059
Contra con Rejilla para Lavabo con y sin Rebosadero
Sink Grid Drain with and without Overflow

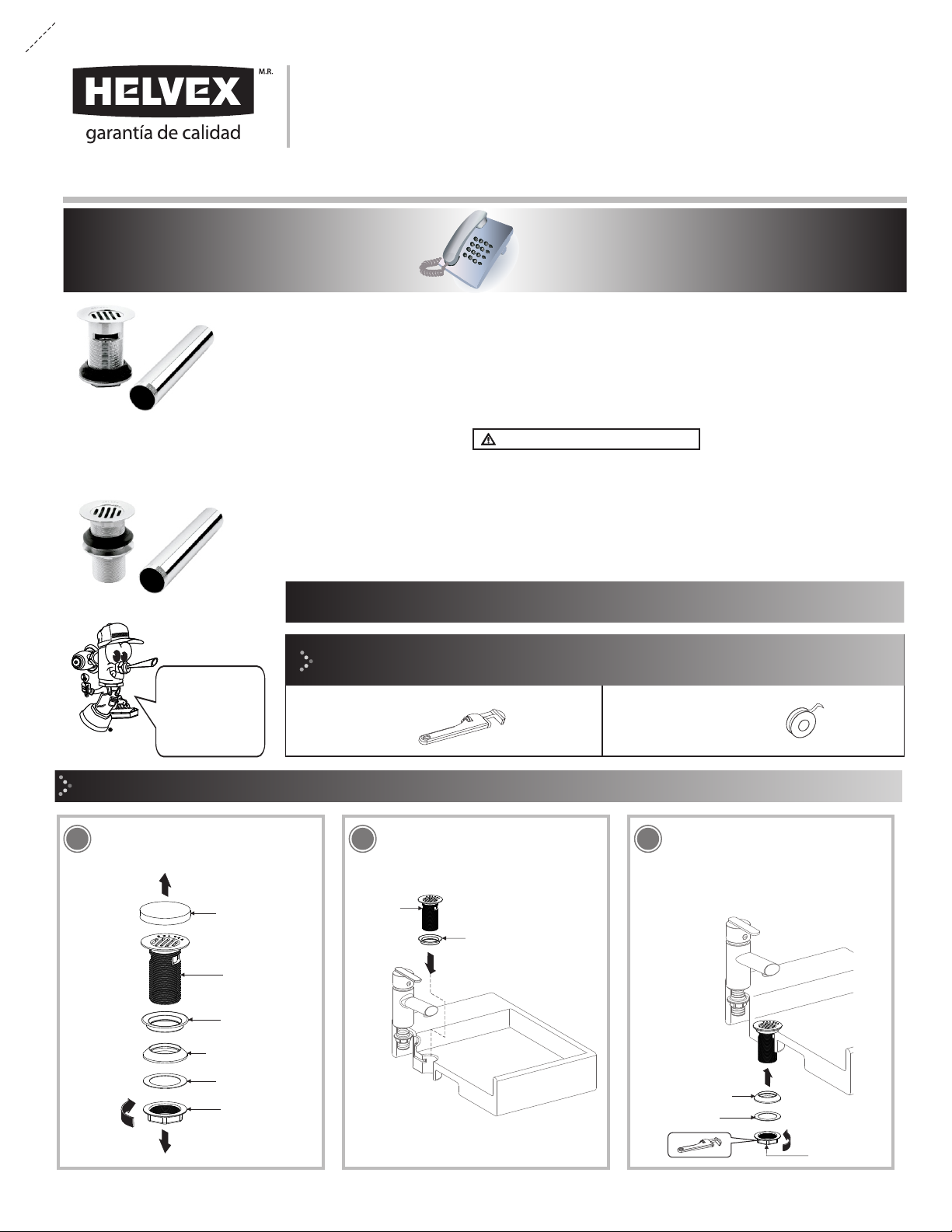

Instalación para Lavabo con Rebosadero / Installation for Sink with Overflow
Desarme la contra. / Disassemble the
drain.
protector
protector
contra
drain
tuerca
nut
2Coloque el empaque e inserte la
contra. / Place the gasket and insert the
drain.
3
rondana
washer
empaque
cónico
tapered gasket
empaque
gasket
rondana
washer
empaque cónico
tapered gasket
empaque
gasket
contra
drain
ADVERTENCIA / WARNING
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations -This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
This Installation Guide Applies to the Product in any Finishing .
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product. Wear
safety glasses. For any construction, installation, alteration, estension or repair, comply to your local building
codes. The product illustration may vary in appearance to the actual product, as result of the continuous
improvement process it is subject to.
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
tuerca
nut
Inserte el empaque cónico y la
rondana. Enrosque la tuerca y apriete
firmemente para fijar y evitar
filtraciones. / Insert the tapered gasket
and the washer. Screw the nut and
tighten tightly to fix and avoid leakage.
TH-058
TH-059
llave inglesa teflón
adjustable wrench plumber´s
tape
Herramienta y Materiales Recomendados /
Recommended Tools and Materials

2
Colocar teflón en las
uniones roscadas.
Place plumber´s tape
around threaded joints.
tubo unión
céspol (incluido)
tailpiece (included)
céspol
(no incluido)
p-trap
(not included)
Posibles Causas y Soluciones / Troubleshooting
No se colocó el empaque. / The gasket is not placed.
Problema / Problem Causas / Causes Soluciones / Solutions
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Apriete firmemente las conexiones (pasos 3, 4 y 6).
/ Thigten the connections (steps 3, 4 and 6).
No sella la contra.
/ The drain does not seal
Coloque el empaque de la contra superior e inferior y apriete
firmemente (pasos 2 y 3). / Place gaskets drain and
tighten firmly (steps 2 and 3).
Posiblemente no estén firmemente apretadas.
/ Possibly are not tight.
4Enrosque el tubo unión céspol (incluido) e instale el céspol (no incluido). Screw the tailpiece (included) and install the p-trap (not included).
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestra página www.helvexusa.com
It is very important to follow the instructions below to preserve HELVEX products
finishings, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your product daily
Visit our website www.helvexusa.com
Modelo TV-016 ó TV-017
Model TV-016 or TV-017
