Heylo DE 2 XL User guide

Elektroheizer DE2XL
Electric heater DE2XL
Version 05/2020
Art.-Nr./item no. 1101922
www.heylo.de
Betriebsanleitung
Translation of the original instruction manual
DE
EN

HEYLO GmbH
Im Finigen 9
28832 Achim
Tel.: [phone] / 97 55-0
Fax: [phone] / 97 55-97
[email protected]
http://www.heylo.de
Schutzvermerk
Die HEYLO GmbH ist Inhaber des Copyrights dieses Dokumentes.
Weitergabe, Vervielfältigung und Speicherung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts ist nicht
gestattet, soweit nicht schriftlich durch die HEYLO GmbH zugestanden.
Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Alle in diesem Handbuch genannten Bezeichnungen von Erzeugnissen sind Warenzeichen der jeweiligen Fir-
men.
Technische Änderungen vorbehalten.

Elektroheizer DE2XL
DE
3 / 34
Inhaltsverzeichnis
1
Zu dieser Betriebsanleitung ---------------------- 4
1.1
Aufgabe der Anleitung ------------------------- 4
1.2
Anleitung aufbewahren und verfügbar
halten----------------------------------------------- 4
1.3
Verwendete Zeichen und Definitionen----- 4
1.4
Gewährleistung---------------------------------- 5
1.5
Kontakt zur HEYLO GmbH ------------------- 5
2
Sicherheit----------------------------------------------- 6
2.1
Hinweise zur elektrischen Einrichtung ----- 7
2.2
Hinweise zum Brandschutz------------------- 7
2.3
Betriebsbedingungen--------------------------- 8
2.4
Restgefahren------------------------------------- 9
3
Produktbeschreibung------------------------------- 9
3.1
Identifikation-------------------------------------- 9
3.2
Allgemeine Beschreibung--------------------- 9
3.2.1
Bestimmungsgemäße
Verwendung---------------------------- 10
3.2.2
Sachwidrige Verwendung----------- 10
3.2.3
Vorhersehbare Fehlanwendungen 11
3.3
Gerätekomponenten--------------------------- 11
3.3.1
Ventilator-------------------------------- 11
3.3.2
Sicherheitseinrichtungen------------ 11
3.4
Bedien- und Anzeigeelemente-------------- 11
4
Transport und Anschluss ------------------------ 11
5
Inbetriebnahme -------------------------------------- 12
6
Bedienung--------------------------------------------- 12
6.1
Ein- und Ausschaltreihenfolge-------------- 13
6.2
Betriebsarten------------------------------------ 13
7
Störungen---------------------------------------------- 14
7.1
Störungen während des Betriebs ---------- 14
8
Reinigung und Instandhaltung ----------------- 15
8.1
Gerät reinigen----------------------------------- 15
8.2
Kundendienst durch den Hersteller-------- 16
9
Reparatur ---------------------------------------------- 16
10
Außerbetriebnahme, Lagerung und Entsor-
gung----------------------------------------------------- 16
10.1
Außerbetriebnahme --------------------------- 17
10.2
Gerät lagern------------------------------------- 17
10.3
Entsorgung -------------------------------------- 17
11
Technische Daten----------------------------------- 17
12
Ergänzende Unterlagen --------------------------- 18
12.1
Konformitätserklärung------------------------- 18

Elektroheizer DE2XL
4 / 34
DE
1Zu dieser
Betriebsanleitung
Diese Betriebsanleitung (nachfolgend Anleitung
genannt) ermöglicht sicheres Arbeiten mit dem
Elektroheizer der DE2XL-Reihe (nachfolgend Gerät
genannt). Sie beschreibt das von der Firma HEYLO
GmbH (nachfolgend HEYLO genannt) hergestellte
Gerät.
–Lesen Sie die Anleitung sorgfältig.
–Befolgen Sie alle Sicherheitshinweise.
1.1 Aufgabe der Anleitung
Die Anleitung dient dem Betreiber sowie allen Be-
dienern als Anleitung und Nachschlagewerk zur
Bedienung und für die technischen Aspekte des
Geräts.
Die technischen Angaben über Einstellungen, In-
standhaltung und Elektrik wurden für Fachpersonal
erstellt, das speziell für diese Aufgabengebiete auto-
risiert ist. Nichtautorisierte Personen dürfen die dort
angegebenen Arbeiten nicht ausführen.
1.2 Anleitung aufbewahren und
verfügbar halten
Diese Anleitung muss am Einsatzort des Gerätes
aufbewahrt werden. Die Anleitung muss während
der gesamten Lebensdauer des Gerätes allen Be-
dienern zur Verfügung stehen.
1.3 Verwendete Zeichen und
Definitionen
In diesem Abschnitt werden die verwendeten Sym-
bole dieser Anleitung erklärt.
Hinweise
Die Sicherheitshinweise in dieser Anleitung enthal-
ten folgende Elemente:
GEFAHR
Warnung vor einer unmittelbaren Gefahr für
den Menschen
Dieser Sicherheitshinweis warnt vor einer unmittel-
bar gefährlichen Situation, die zu schweren Verlet-
zungen oder zum Tod führen kann.
WARNUNG
Warnung vor einer möglichen Gefahr für den
Menschen.
Dieser Sicherheitshinweis warnt vor einer möglich-
erweise gefährlichen Situation, die zu schweren
Verletzungen oder zum Tod führen kann.
VORSICHT
Warnung vor einer möglichen Gefahr für den
Menschen.
Dieser Sicherheitshinweis warnt vor einer möglich-
erweise gefährlichen Situation, die zu leichten bis
mittelschweren Verletzungen führen kann.
ACHTUNG
Warnung vor einem möglichen Sachschaden.
Dieser Sicherheitshinweis warnt vor einem Maschi-
nenschaden.
Ein Sicherheitshinweis besteht, neben dem Symbol
und dem Signalwort, aus:
–Signalwort
–Art und Quelle der Gefahr
–Folgen
–Entkommen (= Maßnahmen, um der Gefahr zu
entkommen)

Elektroheizer DE2XL
DE
5 / 34
Beispiel
GEFAHR
Stromschlag durch hohe Spannung (Art und
Quelle der Gefahr)
Tod durch Stromschlag! (Folgen)
a) Vier Minuten warten, bevor Sie an den Motor-
anschlüssen arbeiten! (Maßnahmen)
Wichtige oder hilfreiche Hinweise, Informationen und
Tipps haben folgenden Aufbau:
HINWEIS
Hinweis
Unter diesem Symbol erhalten Sie Anwen-
dungstipps und Informationen, die Ihnen helfen, alle
Funktionen an Ihrem Gerät optimal zu nutzen.
Gebotssymbole
In der Anleitung werden die folgenden Gebotssym-
bole verwendet.
Symbol
Bedeutung
Gebot allgemein
Dieses Symbol kennzeichnet Hinweise
und kann Gebote signalisieren.
Nicht abdecken.
Tab. 1: Gebotssymbole
Kennzeichnungen im Text
–Aufzählungen sind durch einen Spiegelstrich (–)
gekennzeichnet.
–Text, der auf diese Weise hervorgehoben ist,
kennzeichnet Verweise und Hyperlinks, die auf
verwandte Themen, Internetadressen und Zu-
satzinformationen zeigen.
–Text, der fett hervorgehoben ist, kennzeichnet
Hervorhebungen oder Zwischenüberschriften.
–Menüpunkte, Register, Schaltflächen und Soft-
key-Taster sind in spitze Klammern <...> gesetzt,
z. B. <Stopp>.
–Abfolgen sind in spitze Klammern <...> gesetzt,
z. B. <Login/Halbautomatik/Start>.
–Tasten oder Meldeleuchten auf einer Tastatur
oder einem Bedienfeld sind in eckige Klammern
gesetzt, z. B. [Start].
–Text, der so SPS hervorgehoben ist, kennzeich-
net einen Querverweis auf das Glossar mit einer
Begriffserklärung.
Handlungsanweisungen
Handlungsanweisungen haben gewöhnlich folgen-
den Aufbau:
✓Optional können hier Voraussetzungen genannt
werden, die zum Durchführen der Handlung
notwendig sind.
a) Darauf folgen Bedienschritte
b) noch ein Bedienschritt
Teilergebnis nach einem Bedienschritt
c) noch ein Bedienschritt
Gesamtergebnis einer Handlungsanweisung
1.4 Gewährleistung
Grundsätzlich gelten die Allgemeinen Verkaufs- und
Lieferbedingungen (AGB) der HEYLO GmbH. Vo-
raussetzung für die Inanspruchnahme der gesetzli-
chen Sachmängelhaftung innerhalb der ersten bei-
den Jahre ab Kaufdatum ist der bestimmungsgemä-
ße Gebrauch.
1.5 Kontakt zur HEYLO GmbH
Bei Fragen zum Gerät wenden Sie sich bitte an Ih-
ren Vertriebspartner.
Gerne geben wir Ihnen auch persönlich Auskunft.
Wenden Sie sich bitte an einen unserer folgenden

Elektroheizer DE2XL
6 / 34
DE
Kontakte oder besuchen Sie uns im Internet unter
Angabe folgender Daten:
–Ihr Name und Ihre Anschrift,
–Ansprechpartner in Ihrem Hause,
–Daten vom Typenschild: Typ, Serien-Nr. und
Baujahr.
Anschrift:
HEYLO GmbH
Im Finigen 9
28832 Achim
Telefon:
+49 (0) 4202 / 97 55 0
Telefax:
+49 (0) 4202 / 97 55 97
E-Mail:
[email protected]
Internet:
http://www.heylo.de
Tab. 2: Hauptsitz
Anschrift:
HEYLO (Schweiz) AG
Südstraße 16
CH-3250 Lyss
Telefon:
+41 (0) 32 / 387 16 80
Telefax:
+41 (0) 32 / 387 16 85
E-Mail:
[email protected]
Internet:
http://www.heylo.ch
Tab. 3: Sitz in der Schweiz
2Sicherheit
Das Gerät ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können bei nicht sachgemäßer Verwen-
dung Gefahren für Leib und Leben des Bedieners
oder Dritter entstehen. Ebenso können das Gerät
oder andere Sachwerte beschädigt werden.
Das Gerät ist nur zu benutzen:
–für die bestimmungsgemäße Verwendung
–und in sicherheitstechnisch einwandfreiem Zu-
stand.
Das Gerät darf nach Störungen, die die Sicherheit
beeinträchtigen können, erst wieder in Betrieb ge-
nommen werden, wenn die Störungen beseitigt wor-
den sind.
Alle Personen, die das Gerät aufstellen, betreiben,
warten oder reinigen müssen sich den Gefahren
bewusst sein, die von mobilen, elektrisch betriebe-
nen Heizgeräten ausgehen können und diese Be-
triebsanleitung gelesen und verstanden haben.
Gefährliche Situationen vermeiden
Die folgenden Hinweise gelten für jeden, der an oder
mit dem Gerät arbeitet:
–Diese Betriebsanleitung muss vollständig und in
gut lesbarer Form für jedermann griffbereit am
Einsatzort des Gerätes aufbewahrt werden.
–Das Gerät muss funktionsfähig und in einwand-
freiem Zustand sein. Der Zustand muss regel-
mäßig vor dem Einsatz des Gerätes kontrolliert
werden.
–Das Gerät muss behutsam behandelt werden.
Das Gerät nicht fallen lassen, werfen oder auf
eine instabile Oberfläche stellen, von der es her-
unterfallen kann. Grobe Behandlung kann das
Gerät beschädigen und zu gefährlichen Situatio-
nen führen oder die Garantie verfallen lassen.
–Das Gerät ist von Kindern fernzuhalten. Der Zu-
gang zum unbeaufsichtigt betriebenen Gerät für
Kinder muss ausgeschlossen sein.
–Einige Komponenten des Geräts können sehr
heiß werden und Verbrennungen verursachen.
Besondere Aufmerksamkeit muss dort gelten,
wo Kinder und schutzbedürftige Personen an-
wesend sind.

Elektroheizer DE2XL
DE
7 / 34
Hinweise zu Transport und Aufstellung
Beim Betrieb gelten folgende Grundsätze:
–Gerät ausschalten, den Stecker herausziehen
und Gerät abkühlen lassen, bevor es angehoben
oder bewegt wird.
–Gerät nicht unmittelbar unterhalb einer Wand-
steckdose aufstellen.
Hinweise zum Betrieb
Beim Betrieb gelten folgende Grundsätze:
–Sicherheitseinrichtungen dürfen nicht verändert,
demontiert oder außer Betrieb genommen wer-
den. Sicherheitseinrichtungen müssen in regel-
mäßigen Abständen kontrolliert werden.
–Alle Verkleidungen, Abdeckungen und Hauben
müssen wie vorgesehen montiert sein.
–Bauliche Veränderungen am Gerät sind unzu-
lässig.
–Bei beschädigtem Netzkabel darf das Gerät
nicht betrieben werden.
–Niemals am Kabel ziehen, sondern den Stecker
anfassen und herausziehen.
Stecker nicht mit nassen oder feuchten Händen
bedienen.
–Dieses Gerät kann von Kindern ab acht Jahren
und von Personen mit eingeschränkten körperli-
chen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kenntnissen
verwendet werden, wenn sie beaufsichtigt oder
in Bezug auf die Verwendung des Geräts auf si-
chere Weise instruiert wurden und die Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät
spielen.
–Kinder zwischen drei Jahren und acht Jahren
dürfen das Gerät nur ein- und ausschalten, wenn
es in der vorgesehenen normalen Betriebsposi-
tion aufgestellt wurde und eine Instruktion zur
Verwendung des Geräts erteilt wurde und sie die
damit verbundenen Gefahren verstanden haben.
Kinder zwischen drei und acht Jahren dürfen das
Gerät nicht anschließen, bedienen, reinigen oder
warten.
Hinweise zur Wartung und
Störungsbeseitigung
Bei der und Störungsbeseitigung gelten folgende
Grundsätze:
–Nur hinreichend qualifiziertes Personal darf die-
se Arbeiten an dem Gerät durchführen.
–Reinigung und Wartung dürfen nicht von Kindern
ohne Aufsicht durchgeführt werden.
–Vor dem Öffnen des Gehäuses für Reinigungs-
und Wartungszwecke muss immer der Netzste-
cker gezogen sein.
–Das Gerät grundsätzlich vor Arbeitsbeginn ab-
kühlen lassen.
2.1 Hinweise zur elektrischen
Einrichtung
Für alle Arbeiten an elektrischen Einrichtungen gel-
ten folgende Grundsätze:
–Das Gerät wird elektrisch betrieben. Bei fehler-
hafter Installation der elektrischen Anlage oder
bei Versagen der Isolierung im Betrieb besteht
Lebensgefahr.
–Der Zugang zu und die Arbeiten an elektrischen
Einrichtungen ist nur Elektrofachkräften erlaubt.
–Den Netzstecker aus der Steckdose ziehen, um
das Gerät vom Stromnetz zu trennen.
–Netzstecker nur in durch FI-Schutzschalter ab-
gesicherte Steckdosen stecken.
–Niemals die Erdung unterbrechen.
2.2 Hinweise zum Brandschutz
Das Gerät verfügt über einen Sicherheitsthermostat.
Dieser schaltet das Gerät bei einer Überhitzung
(Überschreiten der Betriebstemperatur) ab. Wenn

Elektroheizer DE2XL
8 / 34
DE
das Gerät wieder abgekühlt ist schaltet sich die Hei-
zung wieder ein. Der Ventilator läuft während des-
sen weiter.
Beseitigen Sie die Ursachen der Überhitzung und
beachten Sie die folgenden Vorsichtsmaßnahmen:
–WARNUNG! Das Gerät darf nicht abgedeckt
werden, Um eine Überhitzung zu vermeiden.
–Lufteinlass und Schutzgitter frei von Verstopfun-
gen und Schmutz halten. Ein reduzierter Luft-
strom kann zu einer Überhitzung von Bauteilen
oder des Gerätes führen. Nicht in der Nähe von
Vorhängen oder anderen Gegenständen, die die
Lufteinlassöffnung verstopfen können, benutzen.
–Nicht in der Nähe von offenem Feuer und Hitze-
quellen benutzen.
–Nicht in Bereichen mit zündfähigen Gas-, Luft-
oder Staub-Luft-Gemischen sowie in aggressiver
Atmosphäre benutzen oder lagern.
–Nicht in Bereichen benutzen, wo das Gerät
brennbare Kleinteile wie Holzspäne oder Stroh
ansaugen kann.
–Das Gerät sollte nicht starken Staubemissionen
ausgesetzt werden. Staubablagerungen auf dem
Heizelement können in Verbindung mit Feuch-
tigkeit einen Kurzschluss verursachen.
2.3 Betriebsbedingungen
Unter unzulässigen Betriebsbedingungen kann die
Betriebssicherheit und die Leistungsfähigkeit des
Gerätes nicht ausreichend gewährleistet werden.
Unzulässige Betriebsbedingungen sind deshalb auf
jeden Fall zu vermeiden.
Bei der Aufstellung des Geräts sind grundsätzlich
die jeweiligen örtlichen Bau-, Brandschutz- und Be-
rufsgenossenschafts-Vorschriften einzuhalten. Un-
terschiedliche Umgebungsbedingungen können zu
unterschiedlichen Gefährdungen führen.
Aufstellort
Das Gerät darf nicht an Luftkanäle oder -schläuche
angeschlossen werden.
Die folgenden Sicherheitsabstände zu brennbaren
Teilen sind unbedingt einzuhalten:
–Seitlich: 0,60 m
–Ausblasseite: 2,00 m
–Ansaugseite: 0,20 m
–Nach oben: 2,00 m
Für den Aufstellort und die Aufstellung des Geräts
gelten folgende Grundsätze:
–Das Gerät ist für die Beheizung / Lüftung von
geschlossenen Räumen konzipiert.
–Das Gerät darf nicht in Räumen und Umgebun-
gen mit explosionsfähiger Atmosphäre, brennba-
ren Flüssigkeiten oder Gasen eingesetzt wer-
den.
–Das Gerät nicht im Freien bei feuchtem Wetter,
in Badezimmern oder in anderen feuchten Um-
gebungen verwenden.
–Das Gerät darf nie in unmittelbarer Nähe von
Badewannen, Duschen, Waschbecken oder
Schwimmbecken betrieben werden.
–Fußböden und Decken am Aufstellort müssen
feuerhemmend sein.
–Ausreichender Sicherheitsabstand zu brennba-
ren Gegenständen wie Möbeln, Vorhängen und
ähnlichem muss eingehalten werden.
–Ansaug- und Ausblasstutzen des Geräts dürfen
nicht verengt oder verdeckt werden. Sicherheits-
abstände sind einzuhalten.
Das Gerät darf nicht mit Textilien (z. B. Vorhän-
ge) o.ä. bedeckt werden.
–Das Gerät muss standsicher und aufrecht auf-
gestellt sein.
–Die vorhandene Netzspannung muss den Anga-
ben auf dem Typenschild entsprechen.

Elektroheizer DE2XL
DE
9 / 34
–Verlängerungskabel müssen entsprechend der
Leistungsdaten auf dem Typenschild gewählt
werden, um Überlast zu verhindern.
Verlängerungskabel möglichst kurz halten und
immer vollständig ausgezogen verwenden.
–Die genutzte Steckdose muss geerdet sein, bzw.
mit einem Fehlerstromschutzschalter in der
Hausinstallation abgesichert sein.
–Immer nur ein Gerät an einer Steckdose betrei-
ben, um Überlast zu vermeiden.
–Das Gerät nicht mit einer Zeitschaltuhr o.ä. au-
tomatisch einschalten.
–Das Gerät während des Betriebs überwachen
sowie Kinder und Tiere fernhalten.
Für die Handhabung mit dem Gerät gelten folgende
Grundsätze:
–Das Gerät muss stets mit Sorgfalt behandelt
werden. Das Gerät nie fallen lassen, werfen oder
ungesichert transportieren.
–Es dürfen ausschließlich originale oder vom
Hersteller zugelassene Ersatzteile verwendet
werden.
–Personen, die unter Einfluss von Alkohol, Dro-
gen oder Medikamenten stehen, dürfen das Ge-
rät nicht bedienen oder Instand halten.
Einsatzbereiche / Technische Auslegung
Hauptverwendungszweck des Gerätes ist der Ein-
satz für die Beheizung geschlossener Räume an
wechselnden Arbeitsorten. Das Gerät dient hierbei
der Erwärmung von Räumen oder Materialien.
2.4 Restgefahren
Die folgenden Restgefahren können nicht gänzlich
beseitigt werden.
–Gefahr, dass nicht autorisierte und qualifizierte
Personen das Gerät bedienen.
–Gefahr, dass brennbare Stoffe an das Heizele-
ment gelangen.
3Produktbeschreibung
Das Gerät ist ein leichter, gut transportabler Warm-
lufterzeuger. Das Gerät ist geeignet zur Punktbehei-
zung (z. B. von Maschinen oder von Arbeitsplätzen)
und zur Beheizung von geschlossenen Räumen
(z. B. Lagerhallen, Werkstätten, Baustellen, Ge-
wächshäuser).
Die gewünschte Lufttemperatur ist über einen
Drehregler in einem Bereich von ca. 5 - 40 °C ein-
stellbar.
3.1 Identifikation
Das Gerät ist anhand des Typenschildes am Ge-
häuse eindeutig zu identifizieren.

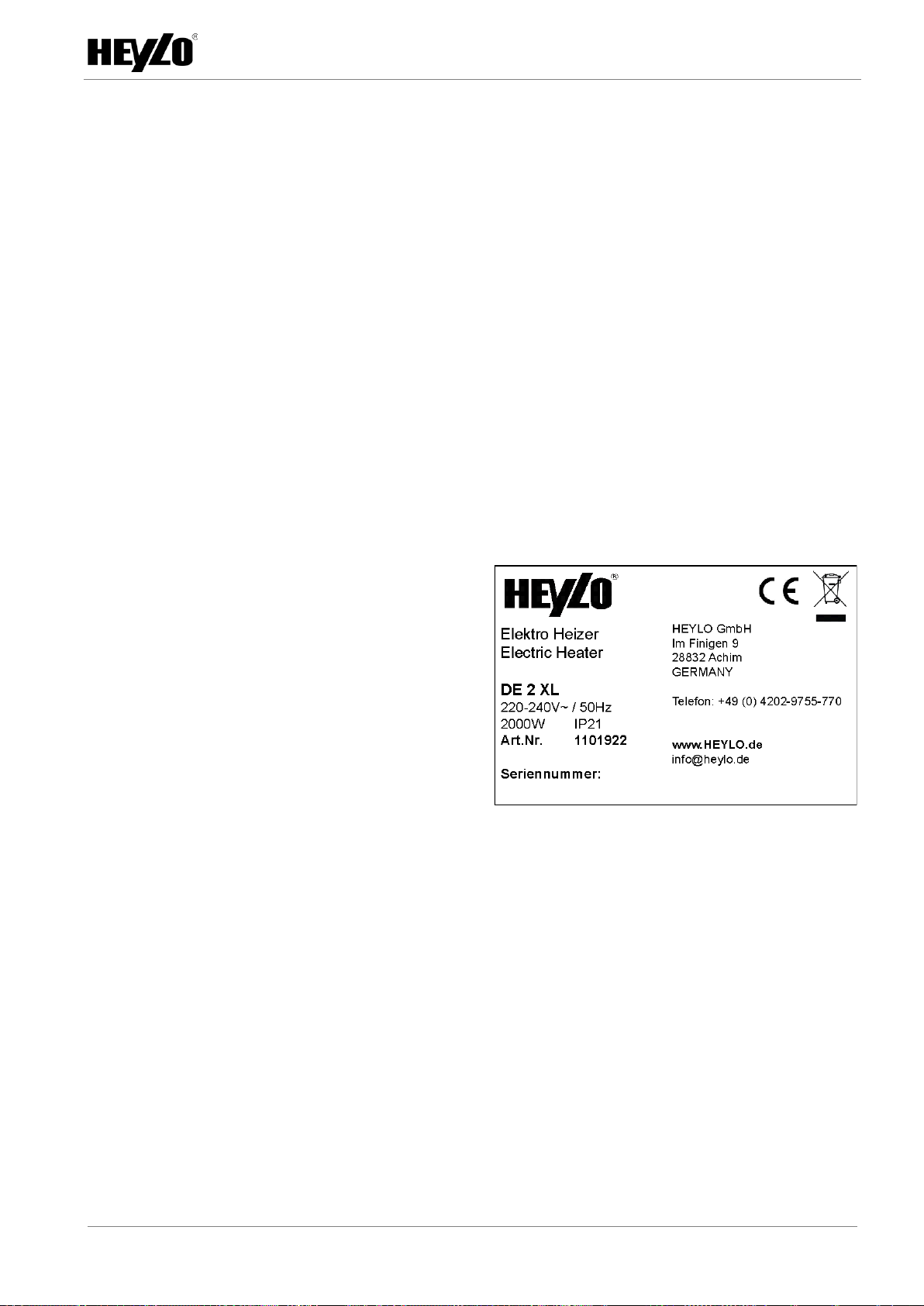

Typenschild
Auf dem Typenschild sind folgende Angaben zum
Gerät angebracht:
–Modell
–Typen-Nummer
–Daten zum elektrischen Anschluss
–Seriennummer
3.2 Allgemeine Beschreibung
Das Gerät ist eine kompakte, vielseitig verwendbare,
gut transportable und mobile Lösung zur Warmluf-
terzeugung in geschlossenen Räumen.
Das Gerät ist nur einzusetzen:
–für die bestimmungsgemäße Verwendung,

Elektroheizer DE2XL
10 / 34
DE
–und unter Beachtung aller im Kapitel Sicherheit
[6] gegebenen Hinweise.
Aufbau, Lieferumfang und Zubehör
Abb. 1: Elektroheizer
1
Tragegriff
2
Gehäuse
3
Luftauslass
4
Lufteinlass
5
Drehregler Heiztem-
peratur
6
Drehschalter Be-
triebsart (Lüften,
Heizen 1.000 W,
Heizen 2.000 W)
Im Lieferumfang enthalten sind:
–Warmlufterzeuger
–Betriebsanleitung
Als Zubehör ist erhältlich: siehe Zubehörliste.
Funktionsweise
Das Gerät ist mit einem Heizelement, einem Ventila-
tor und einem Thermostat versehen.
Durch den Ventilator wird Luft auf der Einlassseite
angesaugt, über das Heizelement geführt und er-
wärmt und anschließend auf der Auslassseite wie-
der ausgestoßen.
Das Gerät kann eine Raumtemperatur von maximal
40 °C erzeugen.
Das Thermostat erfasst die Temperatur der ange-
saugten Luft am Lufteinlass und regelt damit die
Temperatur des Heizelements. Bei Erreichen der
eingestellten Raumtemperatur (maximal 40 °C) am
Lufteinlass werden das Heizelement und der Venti-
lator abgeschaltet.
Bei Unterschreiten der eingestellten Heiztemperatur
werden das Heizelement und der Ventilator automa-
tisch wieder eingeschaltet.
Sehen Sie dazu auch
Bestimmungsgemäße Verwendung [10]
3.2.1 Bestimmungsgemäße Verwendung
Das Gerät dient der Erzeugung warmer Luft. Die
Warmluft kann zur Punktbeheizung oder zur Behei-
zung geschlossener Räume eingesetzt werden.
Zur bestimmungsgemäßen Verwendung gehört
auch die Einhaltung der Betriebsbedingungen (siehe
Betriebsbedingungen [8]).
Jede andere Verwendung oder darüber hinausge-
hende Verwendung gilt als nicht bestimmungsge-
mäß. Die nicht bestimmungsgemäße Verwendung
führt zum Erlöschen jeglicher Gewährleistungsan-
sprüche.
Sehen Sie dazu auch
Technische Daten [17]
3.2.2 Sachwidrige Verwendung
Andere Anwendungen als das Heizen von Luft sind
verboten. Sachwidrige Verwendungen können Ge-
fahren verursachen.
–Eine sachwidrige Verwendung liegt z. B. vor,
wenn unbefugt in sicherheitsrelevante Bauteile
eingegriffen wird.
–Eine sachwidrige Verwendung besteht z. B.
auch, wenn die vorgegebenen Betriebsbedin-
2
6
5
4 3
1

Elektroheizer DE2XL
DE
11 / 34
gungen nicht eingehalten werden oder das Gerät
unzureichend gewartet ist.
3.2.3 Vorhersehbare Fehlanwendungen
Folgende Fehlanwendungen sind vorhersehbar:
–Betrieb unter Missachtung der vorgeschriebenen
Sicherheitsabstände
–Betrieb unter Missachtung der geltenden Be-
triebsbedingungen
3.3 Gerätekomponenten
3.3.1 Ventilator
Der Ventilator im Gerät ist senkrecht verbaut. Der
Ventilator saugt die Umgebungsluft an und bläst sie
durch das PTC Heizelement. Dadurch heizt sich die
Luft auf und wird dann aufgewärmt an den Raum
abgegeben.
3.3.2 Sicherheitseinrichtungen
Ohne ordnungsgemäß montierte und eingestellte
Sicherheitseinrichtungen können sich Personen am
Gerät verletzen. Die Sicherheitseinrichtungen dürfen
nicht verändert, demontiert oder außer Betrieb ge-
nommen werden. Alle Sicherheitseinrichtungen
müssen jederzeit frei zugänglich sein.
Machen Sie sich mit allen Sicherheitseinrichtungen
vertraut, dadurch können Personenschäden
und / oder Sachschäden verhindert bzw. minimiert
werden.
Abb. 2: Sicherheitseinrichtungen
1
Tragegriff
2
Wärmeisoliertes
Gehäuse
3
Eingriffschutz Luft-
auslass
4
Eingriffschutz Luf-
teinlass
Das Gerät verfügt über folgende, weitere Sicher-
heitseinrichtungen:
–Temperaturbegrenzer
3.4 Bedien- und Anzeigeelemente
Das Gerät wird ausschließlich mit Hilfe des Dreh-
schalters und des Drehreglers bedient.
Die Funktionen der Bedienelemente sind:
–Drehschalter Betriebsart: Zum Einstellen der
Funktionen Heizen 1.000 Watt , Heizen
2.000 Watt .
–Drehregler: Einstellen der Heiztemperatur von
Min. (+5 °C) bis Max. (+40 °C).
Sehen Sie dazu auch
Sicherheitseinrichtungen [11]
2
4 3
1

Elektroheizer DE2XL
12 / 34
DE
4Transport und Anschluss
Das Gerät wurde im Werk montiert, eingerichtet und
getestet.
GEFAHR
Lebensgefahr durch Stromschlag
Die Berührung spannungsführender Teile kann zum
Tod führen.
a) Schalten Sie das Gerät vor jedem Ortswechsel
am Geräteschalter aus und ziehen Sie den
Netzstecker.
b) Ziehen Sie das Gerät niemals am Netzstecker
und tragen Sie es stattdessen immer an dem
Tragegriff.
Transport
a) Überprüfen Sie den Lieferumfang auf Vollstän-
digkeit.
Melden Sie Transportschäden oder die Unvoll-
ständigkeit der Lieferung umgehend ihrem
Fachhändler.
b) Transportieren Sie das Gerät mit dem Trage-
griff.
c) Entsorgen Sie die Verpackung gemäß den gel-
tenden örtlichen Bestimmungen.
Anschluss
a) Zum Anschließen des Geräts, stecken Sie den
Netzstecker in eine geeignete Steckdose.
b) Achten Sie auf die Einhaltung der Betriebsbe-
dingungen [8].
Sehen Sie dazu auch
Technische Daten [17]
5Inbetriebnahme
VORSICHT
Verbrennungsgefahr durch heiße Oberflächen
Ausblasseitig können die Geräteabdeckungen im
Betrieb hohe Temperaturen erreichen.
a) Tragen Sie Schutzhandschuhe.
✓Das Gerät ist aufgestellt und angeschlossen.
✓Das Gerät ist ohne äußerlich erkennbare Män-
gel, alle Schutzverkleidungen sind montiert.
✓Die Betriebsbedingungen [8] für den Aufstellort
sind erfüllt.
a) Stellen Sie sicher, dass das Gerät nicht auf
nassem Untergrund, und dass es aufrecht und
sicher steht.
b) Stellen Sie sicher, dass das Netzkabel unbe-
schädigt ist.
c) Stecken Sie den Netzstecker in die Steckdose.
d) Wählen Sie am Drehschalter die gewünschte
Betriebsart.
e) Stellen Sie mit dem Drehregler die gewünschte
Heiztemperatur ein.
Sie haben das Gerät in Betrieb genommen.
Sehen Sie dazu auch
Sicherheit [6]
6Bedienung
VORSICHT
Verbrennungsgefahr durch heiße Oberflächen
Ausblasseitig können die Geräteabdeckungen im
Betrieb hohe Temperaturen erreichen.
a) Tragen Sie Schutzhandschuhe.

Elektroheizer DE2XL
DE
13 / 34
6.1 Ein- und Ausschaltreihenfolge
Gerät einschalten
✓Die Inbetriebnahme ist abgeschlossen.
HINWEIS
Prozessablauf
Das Gerät regelt nach dem Einschalten mit dem
Drehschalter Betriebsart die Laufzeiten der Geräte-
komponenten (Ventilator, Heizung) selbstständig.
Informationen dazu finden Sie im Abschnitt Be-
triebsarten [13].
a) Wählen Sie am Drehschalter die gewünschte
Betriebsart.
Das Heizelement und der Ventilator starten.
b) Stellen Sie mit dem Drehregler die gewünschte
Heiztemperatur ein.
Die Luft wird an der Auslassseite erwärmt.
Sie haben das Gerät eingeschaltet.
Gerät ausschalten
a) Stellen Sie mit dem Drehregler Heiztemperatur
in die Position Min.
b) Schalten Sie den Drehschalter Betriebsart in die
Position Lüften.
Lassen Sie das Gerät ca. zwei Minuten lau-
fen, bis es abgekühlt ist.
c) Schalten Sie den Drehschalter Betriebsart in die
Position 0.
Bei längerem Nichtgebrauch: Ziehen Sie den
Netzstecker.
Sie haben das Gerät ausgeschaltet.
Sehen Sie dazu auch
Störungen während des Betriebs [14]
6.2 Betriebsarten
Mit der Betriebsart kann die Heizleistung gewählt
werden. Das Gerät gibt die angesaugte Luft mit Be-
heizung (Heizen 1.000 W oder Heizen 2.000 W) ab.
Die Betriebsart wird ausschließlich mit dem Dreh-
schalter Betriebsart gewählt.
Betriebsart Heizen (1.000 W)
–Drehschalter Betriebsart auf Position 2 (Heizen
1.000 W) stellen.
–Der Ventilator und die Heizung werden einge-
schaltet und fördern und erwärmen die ange-
saugte Umgebungsluft.
–Mit dem Drehregler Heiztemperatur wird die ge-
wünschte Temperatur eingestellt.
HINWEIS
Einseitige Erwärmung des Heizelements
Im 1000 W Modus bleibt eine Hälfte des Heizele-
ments kühler als die andere Hälfte. Das ist ein nor-
maler Betriebszustand.
Betriebsart Heizen (2.000 W)
–Drehschalter Betriebsart auf Position 3 (Heizen
2.000 W) stellen.
–Der Ventilator und die Heizung werden einge-
schaltet und fördern und erwärmen die ange-
saugte Umgebungsluft.
–Mit dem Drehregler Heiztemperatur wird die ge-
wünschte Temperatur eingestellt.
7Störungen
Beachten Sie folgende Grundsätze, wenn Sie Stö-
rungsursachen suchen und Störungen beseitigen
wollen:
Diese Arbeiten dürfen nur von dafür geschulten und
autorisierten Fachkräften durchgeführt werden.

Elektroheizer DE2XL
14 / 34
DE
Innerhalb der gesetzlichen Gewährleistungsfrist
dürfen Eingriffe nur durch den Hersteller oder durch
vom Hersteller autorisierte Personen vorgenommen
werden.
a) Lassen Sie das Gerät abkühlen.
b) Tragen Sie geeignete Schutzbekleidung.
c) Montieren Sie vor Wiederinbetriebnahme alle
Sicherheitseinrichtungen wie werkseitig vorge-
sehen.
d) Prüfen Sie die ordnungsgemäße Funktion der
Sicherheitseinrichtungen.
e) Entfernen Sie nach Abschluss der Arbeiten alle
Werkzeuge und Gegenstände aus dem Arbeits-
bereich des Gerätes.
Sicherheitshinweise zu Störungen
GEFAHR
Stromschlag durch hohe Spannung bei Arbei-
ten an den elektrischen Komponenten
Ein Stromschlag kann zu schweren Verletzungen
oder zum Tod führen.
a) Alle Arbeiten am elektrischen System dürfen
ausschließlich durch Elektrofachkräfte durchge-
führt werden.
b) Trennen Sie das Gerät von der Spannungsver-
sorgung, bevor Sie Arbeiten am elektrischen
System durchführen.
c) Montieren Sie nach Abschluss der Arbeiten alle
Schutzeinrichtungen wie werkseitig vorgese-
hen.
7.1 Störungen während des Betriebs
HINWEIS
Ist das Gerät durch das Netzkabel mit Strom ver-
sorgt, dürfen die Arbeiten an der elektrischen Anla-
ge nur von elektrischem Fachpersonal ausgeführt
werden.
Lassen Sie Reparaturarbeiten nur vom HEYLO
Service oder von HEYLO-Servicepartnern durchfüh-
ren.
Störung
Mögliche Ursache
Behebung
Gerät läuft
nicht an
Kein Strom auf-
grund von:
–Drehschalter
Betriebsart
ausgeschaltet
–FI-Schalter der
Hausinstallati-
on ausgelöst
–Netzstecker
gezogen
–Zuleitung de-
fekt
Netzkabel und
Netzanschluss
überprüfen.
Versorgung mit
Spannungsprüfer
prüfen.
FI-Schalter der
Hausinstallation
hat ausgelöst.
Heizelement reini-
gen (evtl. mit
Druckluft), ansons-
ten Gerät zur Re-
paratur geben.
Falls das Gerät mit
Feuchtigkeit in
Berührung ge-
kommen ist, vor
Betrieb vollständig
trocknen lassen.
Sicherheitstempe-
raturbegrenzer hat
Gerät wurde über-
hitzt. Ursache be-

Elektroheizer DE2XL
DE
15 / 34
Störung
Mögliche Ursache
Behebung
ausgelöst: Ansaug-
oder Ausblastem-
peratur zu hoch,
Luft kann nicht frei
zirkulieren,
seitigen und nach
einer Wartezeit
schaltet sich das
Gerät selbsttätig
ein.
Heizelement de-
fekt.
Gerät zur Repara-
tur geben.
Gerät heizt
nicht
Drehschalter Be-
triebsart nicht auf
Heizen gestellt
Drehschalter Be-
triebsart auf Hei-
zen (1.000 W oder
2.000 W) stellen
Thermostat hat
ausgelöst
Drehregler Heiz-
temperatur drehen
und prüfen, ob
Öffnen/Schließen
Geräusch ertönt.
Ertönt kein Klick-
Geräusch und das
Thermostat ist
nicht defekt, schal-
tet das Thermostat
automatisch ein,
sobald das Gerät
abgekühlt ist.
Gerät heizt,
Ventilator
läuft nicht
Ventilator defekt.
Gerät zur Repara-
tur.
Ungewöhn-
liches Ge-
räusch
Das Gerät steht
nicht aufrecht.
Stellen Sie das
Gerät auf eine
ebene Fläche.
Das Lüfterrad ist
blockiert oder ver-
schmutzt.
Befreien Sie das
Lüfterrad von Blo-
ckierungen und
Verschmutzung.
Tab. 4: Störungstabelle
8Reinigung und
Instandhaltung
Bei Reinigung und Wartung des Gerätes gelten fol-
gende Grundsätze:
a) Schalten Sie das Gerät vor Arbeitsbeginn aus
und ziehen Sie dann den Netzstecker.
b) Lassen Sie das Gerät abkühlen.
Austausch von elektrischen Bauteilen dürfen von
einer Elektrofachkraft durchgeführt werden.
GEFAHR
Lebensgefahr durch Stromschlag
Die Berührung spannungsführender Teile kann zum
Tod führen.
a) Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker.
VORSICHT
Verbrennungsgefahr durch heiße Oberflächen
Ausblasseitig können die Geräteabdeckungen im
Betrieb hohe Temperaturen erreichen.
a) Tragen Sie Schutzhandschuhe.
8.1 Gerät reinigen
HINWEIS
Geeignete Reinigungsmittel
Sie können geeignete Reinigungsmittel zur Reini-
gung Ihres Gerätes über Ihren Fachhändler oder
direkt bei HEYLO beziehen.
Die Reinigungsintervalle für das Gerät hängen von
den Einsatzbedingungen ab. Überprüfen und reini-
gen Sie daher das Gerät regelmäßig.

Elektroheizer DE2XL
16 / 34
DE
Gerät außen reinigen
Die Reinigung kann mit Druckluft, einem Staubsau-
ger (z. B. zur Reinigung verstaubter Elektrokompo-
nenten) oder durch Abwischen mit einem feuchten
Tuch erfolgen. VORSICHT! Niemals einen Hoch-
druckreiniger verwenden.
VORSICHT! Elektrokomponenten dürfen niemals
in Kontakt mit Wasser oder chemischen Reini-
gern kommen.
Zur Reinigung und Zustandsprüfung des Gerätes
gehen Sie wie folgt vor:
a) Schalten Sie den Drehschalter Betriebsart in die
Position 0und ziehen Sie den Netzstecker.
b) Warten Sie, bis die Temperatur am Ausblas-
stutzen auf ≤ 40 °C gesunken ist.
Gerät innen reinigen
a) Öffnen Sie die Schutzabdeckung.
b) Reinigen Sie die Schutzabdeckung und das
Gehäuse mit einem feuchten, fusselfreien Tuch
und mildem Reinigungsmittel.
c) Reinigen Sie die Elektrokomponenten mit
Druckluft.
d) Warten Sie, bis alle feucht abgewischten Kom-
ponenten getrocknet sind.
e) Schließen Sie die Schutzabdeckung wie
werkseitig vorgesehen.
Das Gerät ist gereinigt.
8.2 Kundendienst durch den Hersteller
Bei unklaren Gerätezuständen und bei Fragen zur
Reparatur hilft Ihnen der HEYLO-Service gerne wei-
ter.
Sehen Sie dazu auch
Kontakt zur HEYLO GmbH [5]
9Reparatur
In dem folgenden Abschnitt wird beschrieben, von
wem und wie das Gerät repariert werden kann.
HINWEIS
Während der Gewährleistungsfrist des Gerätes
dürfen Reparaturen ausschließlich durch vom Her-
steller autorisiertes Personal durchgeführt werden.
Reparaturen durch den Betreiber
Nach Ablauf der gesetzlichen Gewährleistung dürfen
Reparaturen durch den Betreiber, bei entsprechen-
der Fachkunde, durchgeführt werden. HEYLO über-
nimmt für diese Reparaturen keine Gewährleistung.
Bei Fragen zu Reparaturen, wenden Sie sich an den
HEYLO-Service oder an Ihren Fachhändler.
Sehen Sie dazu auch
Kontakt zur HEYLO GmbH [5]
10 Außerbetriebnahme,
Lagerung und
Entsorgung
Bei der Außerbetriebnahme, Lagerung und Entsor-
gung des Geräts gelten folgende Grundsätze:
GEFAHR
Lebensgefahr durch Stromschlag
Die Berührung spannungsführender Teile kann zum
Tod führen.
a) Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker.

Elektroheizer DE2XL
DE
17 / 34
10.1 Außerbetriebnahme
Vorübergehende Außerbetriebnahme
a) Schalten Sie den Drehschalter Betriebsart in die
Position 0.
b) Reinigen Sie das Gerät (siehe Reinigung und
Instandhaltung [15]).
Das Gerät ist vorübergehend außer Betrieb ge-
nommen.
Endgültige Außerbetriebnahme
✓Führen Sie alle Schritte zur vorübergehenden
Außerbetriebnahme durch.
a) Trennen Sie alle zu- und abführenden Leitun-
gen (Spannungsversorgung).
Sie haben das Gerät endgültig außer Betrieb
genommen.
Sehen Sie dazu auch
Kontakt zur HEYLO GmbH [5]
10.2 Gerät lagern
Lagern Sie das Gerät trocken und frostfrei.
Sehen Sie dazu auch
Technische Daten [17]
Betriebsbedingungen [8]
10.3 Entsorgung
Das Gerät ist im Wesentlichen aus wiederverwend-
baren Materialien hergestellt. Es stellt bei sachge-
mäßem Umgang keine Gefahr für Bediener und
Umwelt dar. Der Betrieb des Gerätes führt aber
möglicherweise zur Entstehung von Abfällen und
Abwasser, die gesundheitsschädliche und / oder
umweltgefährdende Stoffe enthalten (Luftfilter). Die-
se Materialien müssen den Vorschriften entspre-
chend sachgerecht entsorgt werden.
Führen Sie einzelne Komponenten des Gerätes
(z. B. Metallteile, etc.) einem qualifizierten Entsor-
gungs- und Verwertungsbetrieb zu. Beauftragen Sie
einen qualifizierten Fachbetrieb mit der Entsorgung
und dem Recycling des Geräts.
Sehen Sie dazu auch
Kontakt zur HEYLO GmbH [5]
11 Technische Daten
Typ:
DE2XL
Temperaturbereich [°C]
+5 - +40
Nennheizleistung [kW]
2,0
Luftleistung [m3/h]
90
Lautstärke in 3 m Entfernung
[dB(A)]
47
Stromanschluss [V/Hz]
220-240 / 50
IP Schutzart
20
Stromaufnahme [A]
8,7
Stromabsicherung [A]
10
Einstellwerte Lüften/Heizen
50 %/Heizen 100 % [W]
25/1.000/2.000
Grenztemperatur selbstrückset-
zender Thermostat [°C]
85
Länge [mm]
185
Breite [mm]
180
Höhe [mm]
280
Gewicht [kg]
2,8

Elektroheizer DE2XL
18 / 34
DE
HINWEIS
Die Technischen Daten können im Zuge der Wei-
terentwicklung ohne Vorankündigung geändert
werden. Bei einigen Werten handelt es sich um Ca.-
Werte.
12 Ergänzende Unterlagen
12.1 Konformitätserklärung
EG-Konformitätserklärung IIA
Gemäß der EG-Richtlinie für
Maschinen 2006/42/EG
Für Gerätebaureihe:
Elektroheizgeräte
Typ:
DE2XL
HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt,
dass die genannten Maschinen, wenn sie gemäß
Betriebsanleitung und nach den anerkannten Regeln
der Technik installiert, gewartet und gebraucht wer-
den, den grundlegenden Sicherheits- und Gesund-
heitsanforderungen der Richtlinie „Maschinen“, so-
wie folgenden Bestimmungen und Normen entspre-
chen.
Zutreffende EG-Richtlinien:
Maschinenrichtlinie
2006/42/EG
Niederspannungsrichtlinie
2014/35/EU
EMV –Richtlinie
2014/30/EU
Bei eigenmächtigen Veränderungen der Maschinen
verliert diese Erklärung ihre Gültigkeit.
Angewandte Normen:
DIN VDE 0700 Teil 1 und Teil 30
DIN EN 55014-1:2012-05
EN 60 335-1
EN 60 335-2-30
Achim, 15.05.2020
Dr. Thomas Wittleder
- Geschäftsführer -

Electric heater DE2XL
EN
19 / 34
Table of contents
13
About this operating manual-------------------- 20
13.1
The purpose of this manual.----------------- 20
13.2
Keep the manual safe and at hand at all
times----------------------------------------------- 20
13.3
Symbols and definitions used--------------- 20
13.4
Warranty------------------------------------------ 21
13.5
Contacting HEYLO GmbH------------------- 21
14
Safety --------------------------------------------------- 22
14.1
Information on electrical equipment ------- 23
14.2
Notes on fire protection----------------------- 23
14.3
operating conditions--------------------------- 24
14.4
Residual hazards------------------------------- 25
15
Product description -------------------------------- 25
15.1
Identification------------------------------------- 25
15.2
General description---------------------------- 25
15.2.1
Intended use --------------------------- 26
15.2.2
Improper use--------------------------- 26
15.2.3
Foreseeable improper use---------- 26
15.3
Device components---------------------------- 26
15.3.1
Fan --------------------------------------- 26
15.3.2
Safety devices------------------------- 26
15.4
Operating and display elements------------ 27
16
Transportation and connection----------------- 27
17
Commissioning -------------------------------------- 28
18
Operation ---------------------------------------------- 28
18.1
The sequences for switching on and off-- 28
18.2
Operating modes------------------------------- 29
19
Faults---------------------------------------------------- 29
19.1
Malfunctions during operation--------------- 29
20
Cleaning and maintenance----------------------- 30
20.1
Cleaning the device---------------------------- 31
20.2
Customer service by the manufacturer --- 31
21
Repairs-------------------------------------------------- 31
22
Decommissioning, storage and disposal --- 32
22.1
Decommissioning ------------------------------ 32
22.2
Storing the device------------------------------ 32
22.3
Disposal ------------------------------------------ 32
23
Technical details ------------------------------------ 32
24
Supplementary documents ---------------------- 33
24.1
Declaration of conformity--------------------- 33

Electric heater DE2XL
20 / 34
EN
13 About this operating
manual
This operating manual (hereinafter referred to as the
“manual”) will enable you to operate the DE2XL-
series electric heater (hereinafter referred to as the
“device”) safely. It describes the device manufac-
tured by HEYLO GmbH (hereinafter referred to as
HEYLO).
–Please read the manual carefully.
–Follow all safety instructions.
13.1 The purpose of this manual.
The manual should be used by the company operat-
ing the device and all the staff who use it as a guide
and reference book pertaining to the operation and
technical aspects of the device.
The technical data concerning settings, maintenance
and the electrical features have been prepared for
specialists who are specially authorised for these
areas of responsibility. Unauthorised persons may
not carry out the work specified here.
13.2 Keep the manual safe and at hand
at all times
The manual must always be kept where the machine
is located. The manual must be available to all oper-
ators of the device throughout the service life of the
device.
13.3 Symbols and definitions used
This section explains the symbols used in this man-
ual.
Instructions
The safety instructions in this manual contain the
following elements:
DANGER
Warning indicating an immediate danger for
people
This safety instruction warns of an immediate dan-
gerous situation which can lead to serious injury or
death.
WARNING
Warning indicating a potential danger for peo-
ple.
This safety instruction warns of a potentially haz-
ardous situation which, if not avoided, could result
in death or serious injury.
CAUTION
Warning indicating a potential danger for peo-
ple.
This safety instruction warns of a potentially haz-
ardous situation which, if not avoided, could result
in minor to moderate injury.
Attention
Warning of possible damage to property.
This safety instruction warns of damage to machin-
ery.
A safety instruction contains the following infor-
mation:
–Signal word
–Type and source of hazard
–Effects
–Escape (= measures to escape from the danger)
