HOLZMANN MASCHINEN TAS 165 User manual

TAS 165 / TAS 165PRO
Tauchsäge
Plunge saw
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Read the operation manual
carefully before first use!
Technical data subject to
changes, errors excepted!
Ausgabe/Edition: 2012 –Revision 00 –DE/EN
DE
Bedienungsanleitung
Tauchsäge
EN
User Manual
Plunge saw

INHALT / INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
1INHALT / INDEX
1Inhalt / Index___________________________________________________________________2
Sicherheitszeichen / Safety signs ______________________________________________________4
2Vorwort _______________________________________________________________________5
3Technische Daten _______________________________________________________________6
3.1 Überblick über Komponenten und Bedienelemente _______________________________________6
3.2 Technische Daten __________________________________________________________________8
3.3 Schaltplan ________________________________________________________________________8
4Sicherheit______________________________________________________________________9
4.1 Bestimmungsgemäße Verwendung ____________________________________________________9
4.2 Generelle Sicherheitshinweise ________________________________________________________9
4.3 Produktspezifische Sicherheitswarnungen _____________________________________________10
4.4 Unzulässige Verwendung ___________________________________________________________11
4.5 Restrisiken _______________________________________________________________________12
5Inbetriebnahme und Bedienung___________________________________________________13
5.1 Wechseln des Sägeblatts____________________________________________________________13
5.2 Vorritzen ________________________________________________________________________14
5.3 Sägen ___________________________________________________________________________14
5.3.1 Freier Tauchmodus ________________________________________________________________________ 14
5.3.2 Fasenschneiden___________________________________________________________________________14
5.4 Kalibrierung des 90°-Winkels ________________________________________________________15
5.5 Kalibrierung des 45°-Winkels ________________________________________________________15
5.6 Einstellen des vertikalen Gehrungswinkels _____________________________________________16
5.7 Anschluss der Staubabsaugung_______________________________________________________16
5.8 Austausch der Kohlebürsten_________________________________________________________17
5.9Gebrauch mit Führungsschiene ______________________________________________________18
5.9.1 Spurverriegelung __________________________________________________________________________18
5.9.2 Spurverriegelungseinstellung ________________________________________________________________18
6Instandhaltung und Wartung_____________________________________________________18
7Preface ______________________________________________________________________19
8Technical data_________________________________________________________________20
8.1 Constructional indication ___________________________________________________________20
8.1 Technical data ____________________________________________________________________21
8.2 Wiring diagram ___________________________________________________________________22
9Safety Guidelines ______________________________________________________________23

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
9.1 Proper usage _____________________________________________________________________23
9.2 General rules of security ____________________________________________________________23
9.3 Product specific rules of security _____________________________________________________24
9.4 Incorrect usage ___________________________________________________________________25
9.5 Safety instructions_________________________________________________________________25
10 Assembly and operation _______________________________________________________26
10.1 Replacing the saw blade ____________________________________________________________26
10.2 Scoring __________________________________________________________________________26
10.3 Sawing __________________________________________________________________________27
10.3.1 Free Plunge Mode_______________________________________________________________________ 27
10.3.2 Bevel Cutting ___________________________________________________________________________27
10.4 Calibrating a 90° angle______________________________________________________________28
10.5 Calibrating a 45° angle______________________________________________________________28
10.6 Adjusting the bevel angle ___________________________________________________________29
10.7 Connecting the dust extractor _______________________________________________________29
10.8 Replacing the carbon brushes________________________________________________________30
10.9 Use with a guide rail _______________________________________________________________30
11 Maintenances and Servicing ____________________________________________________31
12 Ersatzteile / Spare Parts _______________________________________________________32
12.1 Ersatzteilbestellung ________________________________________________________________33
12.2 Spare part order __________________________________________________________________33
13 Konformitätserklärung / Certificate of Conformity __________________________________34
14 Garantieerklärung____________________________________________________________35
15 Guarantee terms _____________________________________________________________36

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung
der Vorschriften und Hinweise zum Einsatz des Erdbohrers kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the ma-
chine as well as ignoring the security and operating instructions can cause
serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung
Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienele-
menten der Maschine gut vertraut um die Maschine ordnungsgemäß zu be-
dienen und so Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls n order to use the machine correctly and
to avoid injuries and machine defects.
DE
SCHUTZAUSRÜSTUNG! Das Tragen von Gehörschutz, Schutzbrille
sowie Sicherheitsschuhen ist Pflicht.
EN
PROTECTIVE CLOTHING! The operator is obligated to wear proper
ear protection, safety goggles and safety shoes
DE
CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.
EN
EC-CONFORM - This product complies with the EC-directives.

VORWORT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
2VORWORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Tauchsäge TAS 165 oder TAS 165PRO.
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Um-
gang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu
ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering-
fügig abweichen. Sollten Sie jedoch Fehler feststellen, informieren Sie uns bitte über E-Mail oder
Fax mit Produktinformationsformular am Ende dieser Anleitung.
Technische Änderungen und Irrtümer vorbehalten!
Urheberrecht
© 2012
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt –Gerichtsstand ist Rohrbach!
Kundendienstadressen
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]
MO-FR 8-12 & 13-17h GMT+1

TECHNISCHE DATEN
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
3TECHNISCHE DATEN

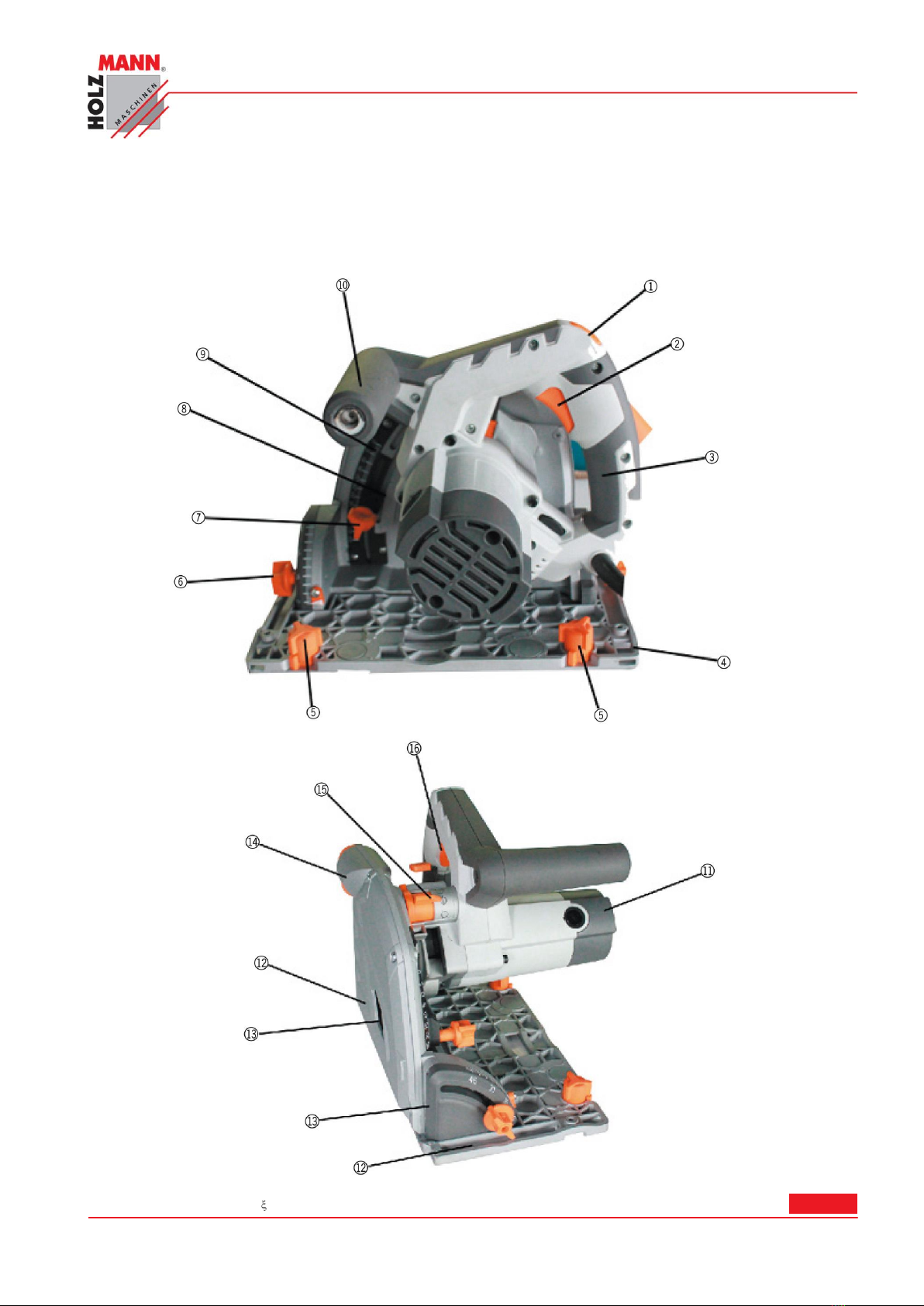

3.1 Überblick über Komponenten und Bedienelemente

TECHNISCHE DATEN
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 7
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
1. Tauchfeststellknopf
2. Ein-/Aus-Schalter
3. Griff
4. Grundplatte
5. Feineinstellungsschraube für Führungsschiene
6. Feststellgriff für vertikalen Gehrungswinkel
7. Feststellgriff für Tiefeneinstellung
8. Sägeblatt
9. Tiefenskala
10. Vorderer Handgriff
11. Kohlebürstenabdeckung
12. Sägelinienanzeige
13. Schnittbreitenanzeige
14. Staubabsaugestutzen
15. Funktionswähler
16. Spindelverriegelung

TECHNISCHE DATEN
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
3.2 Technische Daten
TAS 165
TAS 165PRO
Leistung
1200W
1400W
Spannung/Frequenz
230V/50Hz
230V/50Hz
Drehzahl
5500 U/min
2000-5300 U/min
Neigungswinkel
0-48°
0-48°
Sägeblattdurchmesser
165mm
165mm
Schnittbreite
2,5mm
2,5mm
SCHNITTIEFE
bei 90° mit Schiene
54mm
54mm
bei 90° ohne Schiene
54mm
54mm
Bei 45° mit Schiene
38mm
38mm
Bei 45° ohne Schiene
42mm
42mm
mit Feinspureinstellung, Tiefenskalierung und Staubabsaugung
geeignet für unterschiedlichste Materialien wie Massivholz, Arbeitsplatten, usw.
automatischer Spaltkeil
Dehnungsfugen in Parkettböden oder ähnlichem gelingen leicht und präzise
optional erhältliche Führungsschiene FS 1500 sorgt für präzise und ausrissfreie Schnitte
Für extra lange Schnitte lassen sich mehrere, einzelne Schienen mit der optionalen Füh-
rungsschienenverbindungseinheit FSVE zusammenfügen
qualitativ hochwertiges Sägeblatt KSB16520Z48 optional erhältlich
NUR BEI TAS 165PRO:
variable Drehzahl
mit automatischem Rückstossschutz, Spurfixierung, Soft-Start
geliefert in Alukoffer

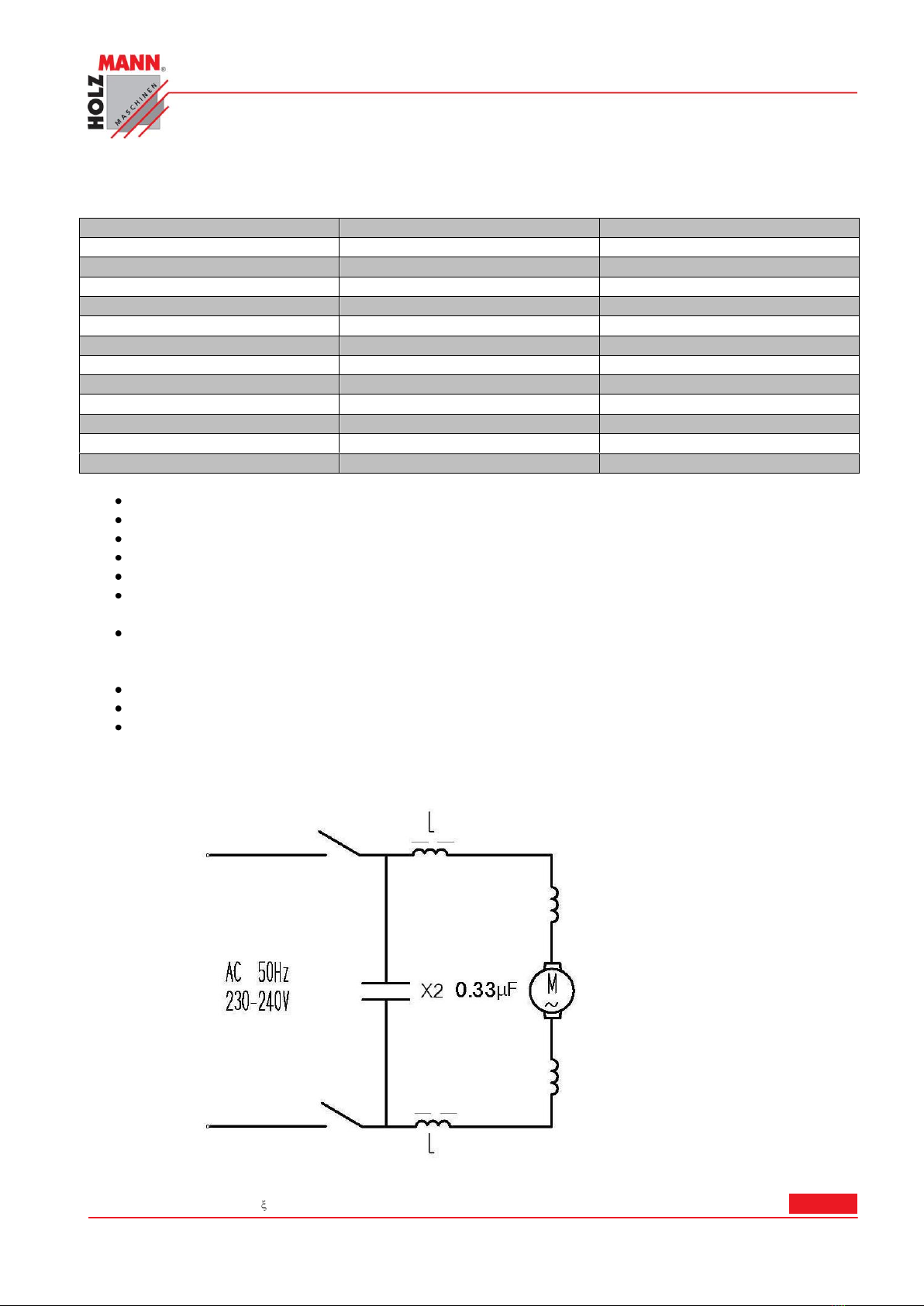

3.3 Schaltplan

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
4SICHERHEIT
4.1 Bestimmungsgemäße Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder un-
wirksam zu machen!
Die folgenden Anweisungen sind Sicherheitsregeln, die von jedem, der elektrische Werkzeuge be-
dient, befolgt werden müssen.
Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie solche Werkzeuge benutzen. Behalten
Sie diese Bedienungsanleitungen nach dem Lesen.
Im Falle von Feuer, Stromschlag, Personenschaden oder anderen Unfällen, sind diese Regeln un-
bedingt zu befolgen.
Gebrauchte Sägeblätter gehören nicht in den Haushaltsmüll, sondern müssen ordnungsgemäß
entsprechend den örtlichen Vorschriften entsorgt werden.
4.2 Generelle Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wur-
den, sind umgehend zu erneuern!
Arbeiten Sie nur in sauberer, aufgeräumter Umgebung. In unordentlicher Umgebung pas-
sieren Unfälle mit größerer Wahrscheinlichkeit.
Lassen Sie elektrische Maschinen nicht von Wind oder Regen beschädigen. Arbeiten Sie
nicht in feuchten oder dunklen Orten. Arbeiten Sie nicht in der Nähe von entflammbaren
Gasen oder Flüssigkeiten
Im Falle eines Stromschlags: Berühren Sie keine geerdeten Objekte wie Rohrleitungen,
Wärmeleitungen, Kühlschrank, wenn Sie elektrische Geräte bedienen.
Halten Sie Fremde und Kinder von Ihrer Werkstatt fern.
Bewahren Sie Ihre Werkzeuge sorgfältig auf: Nicht benutzte Werkzeuge sollten in trocke-
nen, hohen Plätzen verstaut sein, unerreichbar für Kinder. Am besten in einem verschließ-
baren Koffer aufbewahren.
Riskieren Sie keine Überladung: Benutzen Sie Maschinen nur mit den auf den Maschinen
etikettierten Geschwindigkeiten und Auslastungen.
Wählen Sie die richtigen Werkzeuge: Beenden Sie keine beschwerlichen Arbeiten mit klei-
nen Werkzeugen.
Kleiden Sie sich richtig: Keine weite Kleidung oder Schmuck, der sich in der Maschine ver-
fangen könnte. Tragen Sie Sicherheitshandschuhe und rutschfeste Gummischuhe, wenn
Sie draußen arbeiten. Sollten Sie lange Haare haben, tragen Sie einen Sicherheitshelm.
Tragen Sie Sicherheitsbrillen.
Schützen Sie die Kabel. Heben Sie keine elektrischen Werkzeuge mit Kabeln. Ziehen Sie
zum Ausstecken nicht am Kabel. Halten Sie Kabel von Hitze, öligen Flüssigkeiten und
scharfen Kanten fern.
Achten Sie darauf, einen sicheren Stand zu haben. Halten Sie Ihren Körper in Gleichge-
wicht.
Säubern und schleifen Sie die Werkzeuge, wenn nötig, um sicherzugehen, dass diese voll
funktionstüchtig sind. Schmieren Sie das Zubehör und tauschen Sie es aus –in regelmäßi-
gen Abständen –wie in der Bedienungsanleitung angegeben. Kontrollieren Sie die Kabel
rechtzeitig. Tauschen Sie diese aus, sollten Sie beschädigt sein. Säubern Sie die Handgriffe
von Werkzeugen und halten Sie sie trocken und frei von Öl.

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
Schalten Sie den Strom ab, wenn Sie eine Pause machen oder Teile austauschen wollen.
Entfernen Sie Schraubenschlüssel, bevor Sie die Maschine benutzen.
Sollten Sie falsch starten: Legen Sie Ihre Hände nicht auf den Ein/Aus-Schalter, wenn Sie
das Werkzeug benutzen, welches mit der Stromquelle verbunden ist. Der Schalter muss
auf „Aus“ stehen, bevor Sie das Werkzeug mit der Stromquelle verbinden.
Benutzen Sie spezielle Verlängerungskabel für draußen, wenn Sie draußen arbeiten.
Seien Sie wachsam: Benützen Sie die Maschine nicht, wenn Sie müde oder nicht nüchtern
sind.
Überprüfen Sie auf kaputte Teile oder Zubehör. Überprüfen Sie, ob die Teile richtig laufen
oder die Bedienung beeinflussen. Lassen Sie beschädigte Teile in Servicezentren auswech-
seln. Lassen Sie Schalter von Technikern reparieren, sollten diese nicht funktionieren.
Es ist möglich, dass Teile kaputt werden, wenn diese nicht von der ursprünglichen Firma
sind.
Achten Sie auf die vorgegebene Motorleistung. Ist diese zu hoch, begeben Sie sich in Ge-
fahr, außerdem können Teile kaputt werden. Ist diese zu niedrig, kann der Motor beschä-
digt werden.
Verwenden Sie niemals deformierte Sägeblätter oder Sägeblätter mit fehlenden Zähnen.
Verwenden Sie niemals zu große oder zu kleine Sägeblätter.
Verwenden Sie niemals Sägeblätter, deren Maximalgeschwindigkeit kleiner als die maxi-
male Drehgeschwindigkeit des Werkzeugs ist.
Halten Sie Ihre Hände von Schneiden und vom Sägeblatt weg.
Halten Sie Ihre zweite Hand auf dem Zusatzhandgriff oder Motorgehäuse. Wenn beide
Hände zu sehen sind, können sie nicht durch das Blatt geschnitten werden.
Nicht unter das Werkstück greifen. Die Schutzvorrichtung kann dort keinen Schutz leisten.
Halten Sie das Elektrowerkzeug an den isolierten Griffflächen während der Arbeit
4.3 Produktspezifische Sicherheitswarnungen
Vergewissern Sie sich, dass die am Motor liegenden Lüftungsschlitze frei sind und gut ent-
lüften.
Es ist verboten, das Sägeblatt durch Druck auf die Säge oder durch seitlichen Druck zu
stoppen.
Verwenden Sie immer das richtige Sägeblatt für die jeweilige Arbeit. Geeignete Stoffe zum
Sägen mit der TAS 165(PRO) sind Holz, Spanplatten, Laminat, Kunststoffplatten und dün-
ne Metallplatten ohne Eisen
Verwenden Sie keine beschädigten Sägeblätter.
Verwenden Sie niemals Sägeblatter mit der falschen Größe.
Gehen Sie sicher, dass die Richtungsangabe auf dem Sägeblatt der Drehrichtung des Mo-
tors entspricht.
Verwenden Sie niemals Sägeblätter mit einer niedrigeren Maximaldrehzahl als die des
Werkzeuges.
Tragen Sie im Umgang mit dem Sägeblatt stets Schutzhandschuhe.
Während das Gerät läuft, ist es verboten, direkt vor, hinter oder unter der Tauchsäge auf
das Werkstück zu greifen.
Sägen Sie immer nur ein Werkstück auf einmal.
Sägen Sie keine Werkstücke, die so klein sind, dass sie sich nicht richtig festmachen las-
sen.
Führen Sie keine Anpassungen an der Säge durch, während diese läuft.
Spindel und Flansche müssen bei der Montage der Sägeblätter stets sauber sein.
Verwenden Sie zusätzliche Stützen (Tische, Böcke etc.) für lange Werkstücke, um Fede-
rung vorzubeugen.
Das Sägeblatt darf beim Anschalten der Tauchsäge nicht vom Werkstück oder anderen
Gegenständen berührt werden.
Achten Sie darauf, dass die Tauchsäge keine Gegenstände, Rohre oder Leitungen unter
oder hinter dem Werkstück beschädigt (z. B. beim Sägen in Böden, Wänden oder Decken.)

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 11
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
Kontrollieren Sie das Werkstück auf Nägel, Schrauben oder andere Gegenstände, an denen
das Sägeblatt Schaden nehmen könnte
Beim Durchsägen von Werkstücken muss die Schnitttiefe so eingestellt werden, dass das
Sägeblatt um nicht mehr als eine Zahnhöhe durch das Werkstück geht.
Das Sägeblatt kommt nicht sofort nach dem Loslassen des Ein/Aus-Schalters zum
Stillstand
Verdrehe Sie die Säge nicht, insbesondere beim Gehrungssägen. Dies könnte einen Rück-
stoß zur Folge haben, bei dem die Säge rückwärts aus der Spur fährt.
4.4 Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebe-
nen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig;
die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Etwaige Änderungen in der Konstruktion der Maschine sind verboten.
Eine Überlastung der Maschine ist nicht zulässig.
Der Betrieb der Maschine mit unzureichender Ölung/Schmierung ist verboten.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen
dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verant-
wortung oder Garantieleistung.
Arbeitsbereich und Boden rund um die Maschine sauber und frei
von Öl, Fett, Kühlflüssigkeit und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine
sorgen!
Die Maschine nicht im Freien verwenden!
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medika-
menten, Alkohol oder Drogen ist das Arbeiten an der Maschine ver-
boten!
Die Maschine darf nur vom eingeschulten Fachpersonal bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen
sind von der laufenden Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren
Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich in rotierenden und bewegenden Objek-
ten verfangen und zu schweren Verletzungen führen!

SICHERHEIT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
Bei Arbeiten an der Maschine geeignete Schutzausrüstung
(Schutzhandschuhe, Schutzbrille, Gehörschutz, Schutzmaske…)
tragen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von
der Spannungsversorgung zu trennen! Vor dem Trennen der Span-
nungsversorgung den Hauptschalter ausschalten (OFF).
Verwenden Sie das Netzkabel nie zum Transport oder zur
Manipulation der Maschine!
Am Gerät befinden sich einige Komponenten. Es ist nicht notwendig, die Maschine zu
demontieren. Reparaturen nur durch den Fachmann durchführen lassen!
Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör!
Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung.
4.5 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger während dem Betrieb.
Haare und lose Kleidung etc. können erfasst und aufgewickelt werden! Schwere Verlet-
zungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Kippen der Maschine
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Gefahr durch Freisetzen von chemischen Partikeln im zu bearbeitenden Material, die
krebserregend oder sonst für die Gesundheit schädlich sind.
Diese Risiken können reduziert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und
von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist
und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur
Bedienung einer Maschine wie der TAS 165 / TAS 165PRO der wichtigste Sicherheitsfaktor.

INBETRIEBNAHME UND BEDIENUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
5INBETRIEBNAHME UND BEDIENUNG

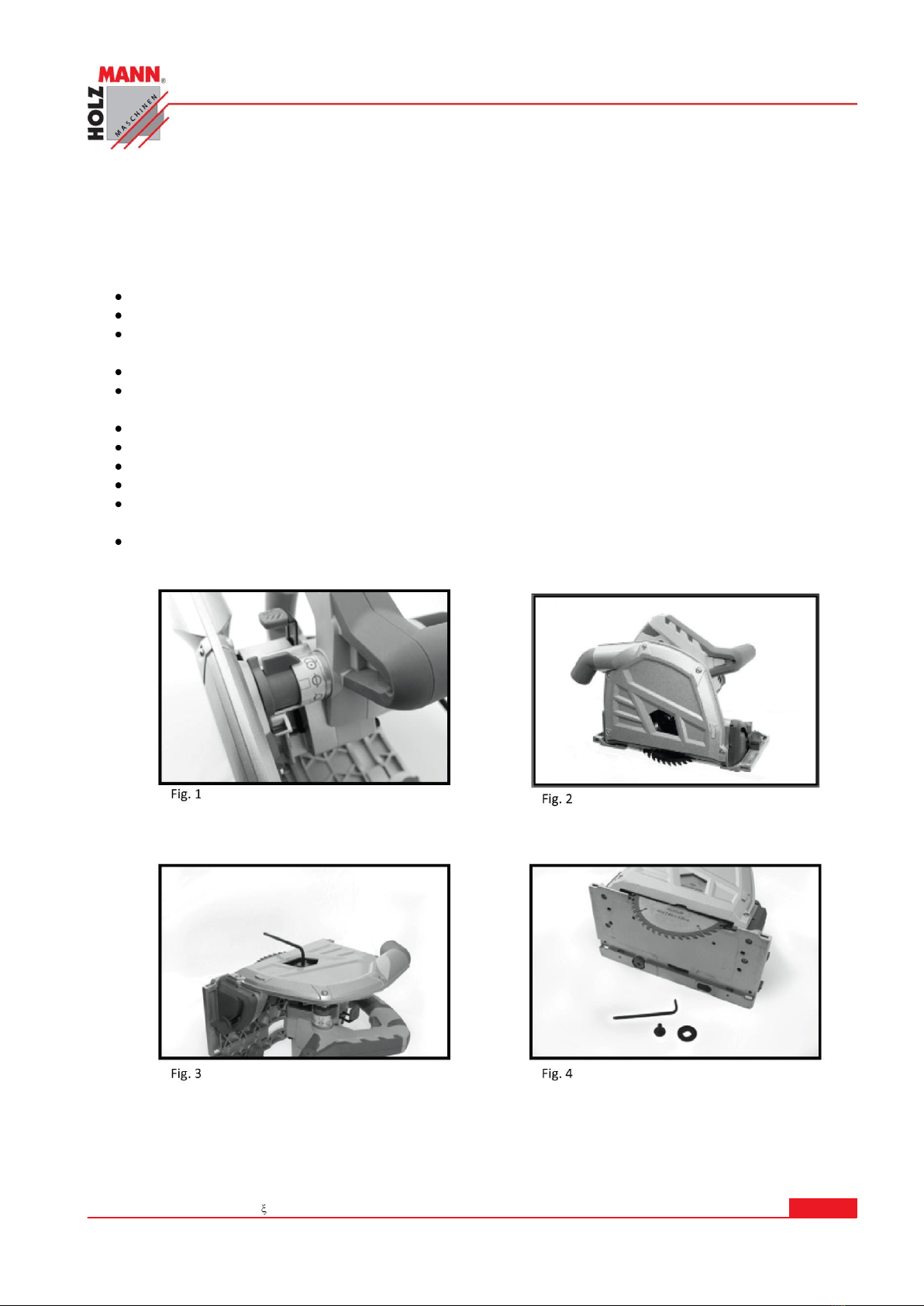

5.1 Wechseln des Sägeblatts
Ziehen Sie den Stecker aus der Steckdose.
Stellen Sie den Funktionswähler(15) auf Sägeblattwechsel ein
Drücken Sie auf den Tauchfeststellknopf (1) und drücken Sie das Sägeblatt nach unten,
bis es einrastet. Nun befindet es sich in der Austauschstellung
Legen Sie Säge so hin, dass die Schutzabdeckung des Sägeblatts nach oben sieht.
Drücken Sie die Spindelverriegelung(16) und schrauben Sie die Feststellschraube mit dem
Inbusschlüssel heraus. Entfernen Sie nun die Feststellschraube und den Außenflansch.
Entfernen Sie das Sägeblatt.
Entfernen Sie falls nötig Späne von der Spindel und der Feststellschraube.
Schmieren Sie die Feststellschraube mit einem Tropfen säurefreiem Öl.
Montieren Sie das neue Sägeblatt und die restlichen Teile in der umgekehrten Reihenfolge.
Vergewissern Sie sich, dass die Richtungsangabe auf dem Sägeblatt der Drehrichtung des
Motors entspricht.
Lösen Sie die Tauchsägenverriegelung wieder und bewegen Sie das Sägeblatt wieder in die
Ausgangsstellung.

INBETRIEBNAHME UND BEDIENUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 14
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
5.2 Vorritzen
Bringen Sie den Funktionswähler(15) in die Vorritz-Stellung.
Starten Sie die Säge, in dem Sie den Ein/Aus-Schalter(2) gedrückt halten.
Drücken Sie den Tauchfeststellknopf(1).
Warten Sie, bis das Sägeblatt seine volle Geschwindigkeit erreicht hat und drücken Sie es
gegen das Werkstück. Die Schnitttiefe beträgt beim Vorritzen 2,5 mm.
Der Pfeil mit der 0-Marke muss über der Sägelinie sein.
Führen Sie die Säge ruhig und gleichmäßig vor.
Lassen Sie den Ein/Aus-Schalter los und heben Sie die Tauchsäge aus dem Werkstück,
wenn Sie mit dem Sägen fertig sind. Legen Sie die Säge erst bei vollkommenen Stillstand
ab.

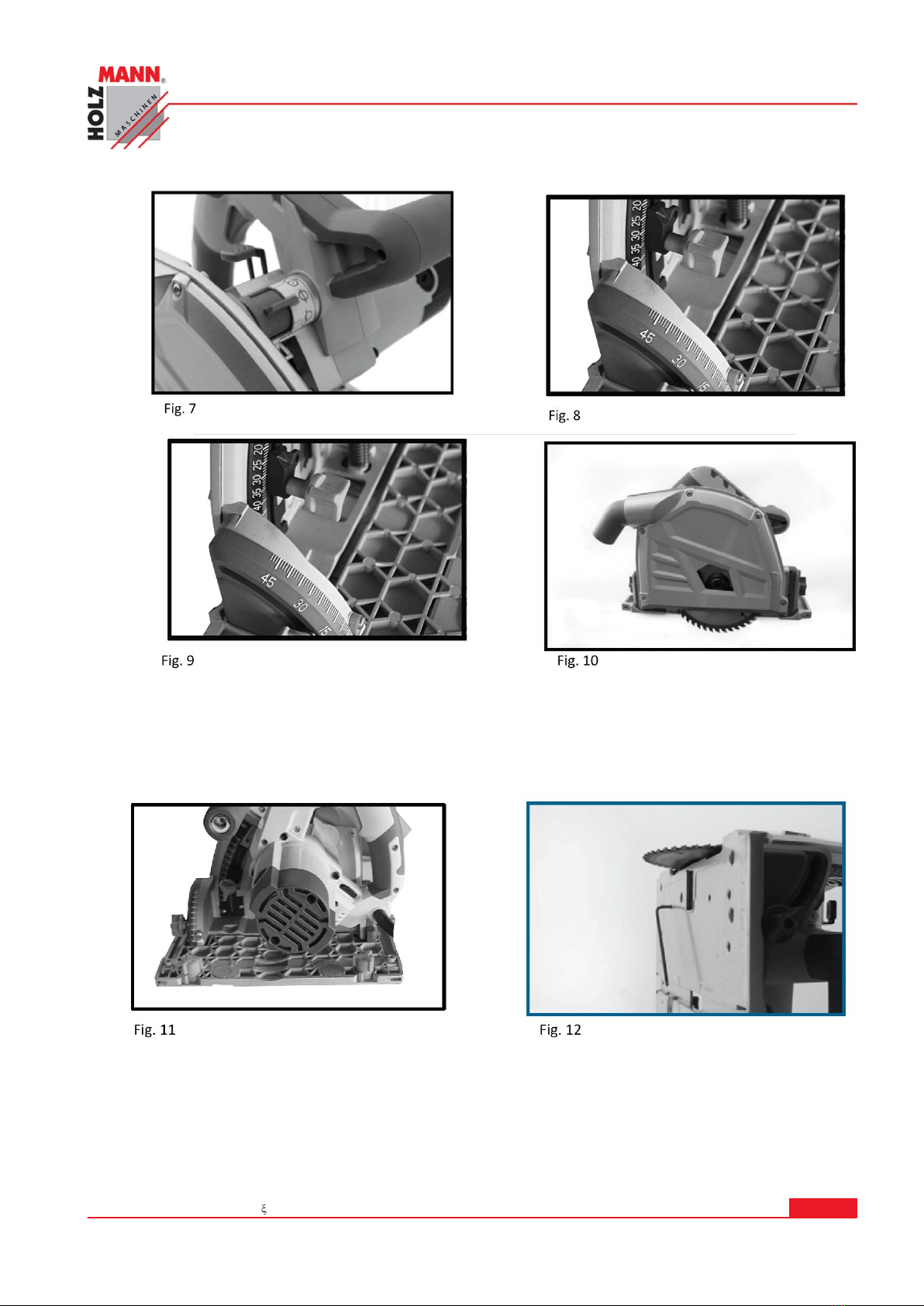

5.3 Sägen
Bringen Sie den Funktionswähler(15) in die Sägestellung.
Stellen Sie die Schnitttiefe mithilfe des Feststellgriffs(7) ein und überprüfen Sie die
Schnitttiefe an der Tiefenskala(9).
Betätigen Sie den Tauchfeststellknopf(1) und halten Sie den Ein-/Aus-Schalter(2) ge-
drückt, um die Säge zu starten.
Warten Sie, bis das Sägeblatt seine volle Geschwindigkeit erreicht hat und drücken Sie es
gegen das Werkstück.
Je nachdem ob Sie die Führungsschiene benutzen, variiert die Schnittiefe
Führen Sie die Säge ruhig und gleichmäßig vor.
Lassen Sie den Ein/Aus-Schalter los und heben Sie die Tauchsäge aus dem Werkstück,
wenn Sie mit dem Sägen fertig sind. Legen Sie die Säge erst bei vollkommenen
Stillstand ab.
Die Schnittbreiteanzeigen(13) geben die Position des Sägeblatts beim Tauchsägen an.
5.3.1 Freier Tauchmodus
Bringen Sie den Moduswahlschalter auf freie Tauchposition.
Stellen Sie die gewünschte Tiefe des Schnitts ein. Drücken Sie den Tauchfeststellknopf und
drehen Sie den Schneidkopf nach vorne und auf die erforderliche Tiefe des Schnitts.

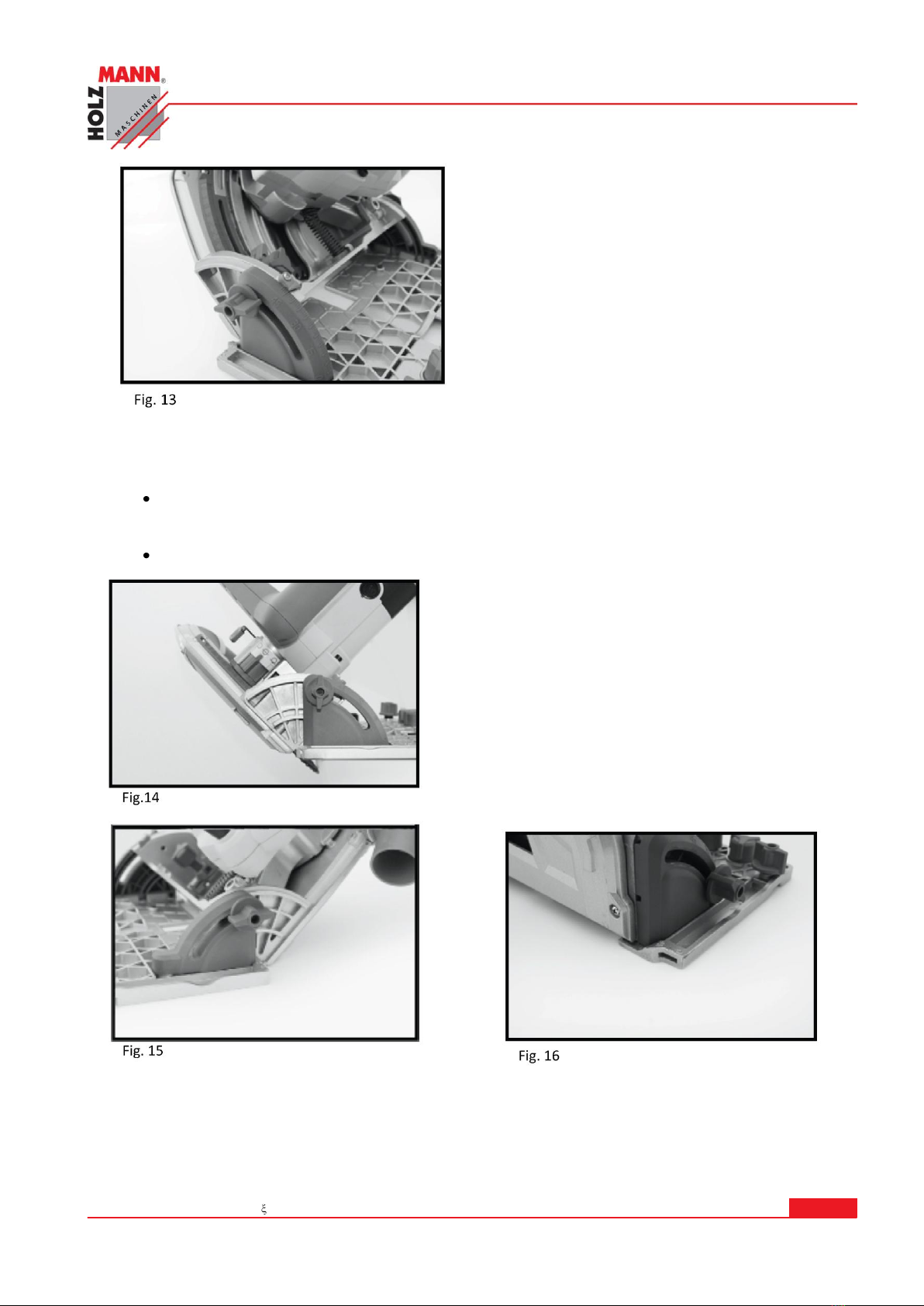

5.3.2 Fasenschneiden
Lösen Sie die vorderen und hinteren Fasenknöpfe.
Stellen Sie den gewünschten Fasenwinkel ein.
Verriegeln Sie die Fasenknöpfe und beginnen Sie mit dem Schneiden.

INBETRIEBNAHME UND BEDIENUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
5.4 Kalibrierung des 90°-Winkels
Benutzen Sie einen Winkel zur Kontrolle, ob der Winkel zwischen dem der Grundplatte und
dem Sägeblatt genau 90 beträgt. Sollte dies erforderlich sein, stellen Sie den Winkel mithilfe
der beiden Schrauben unter der Grundplatte ein.
5.5 Kalibrierung des 45°-Winkels
Stellen Sie mit einem Winkel das Sägeblatt genau 45° im Verhältnis zur Grundplatte ein. Lö-
sen Sie die Anzeige für den vertikalen Gehrungswinkel und ziehen Sie diese bei genau 45° an
der Skala fest.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
5.6 Einstellen des vertikalen Gehrungswinkels
Lösen Sie die Feststellgriffe für den vertikalen Gehrungswinkel(6) vorne und hinten an
der Säge, und kippen Sie die Grundplatte bis der gewünschte Winkel zwischen 0 und
48° erreicht ist.
Nun müssen die Feststellgriffe wieder festgezogen werden.

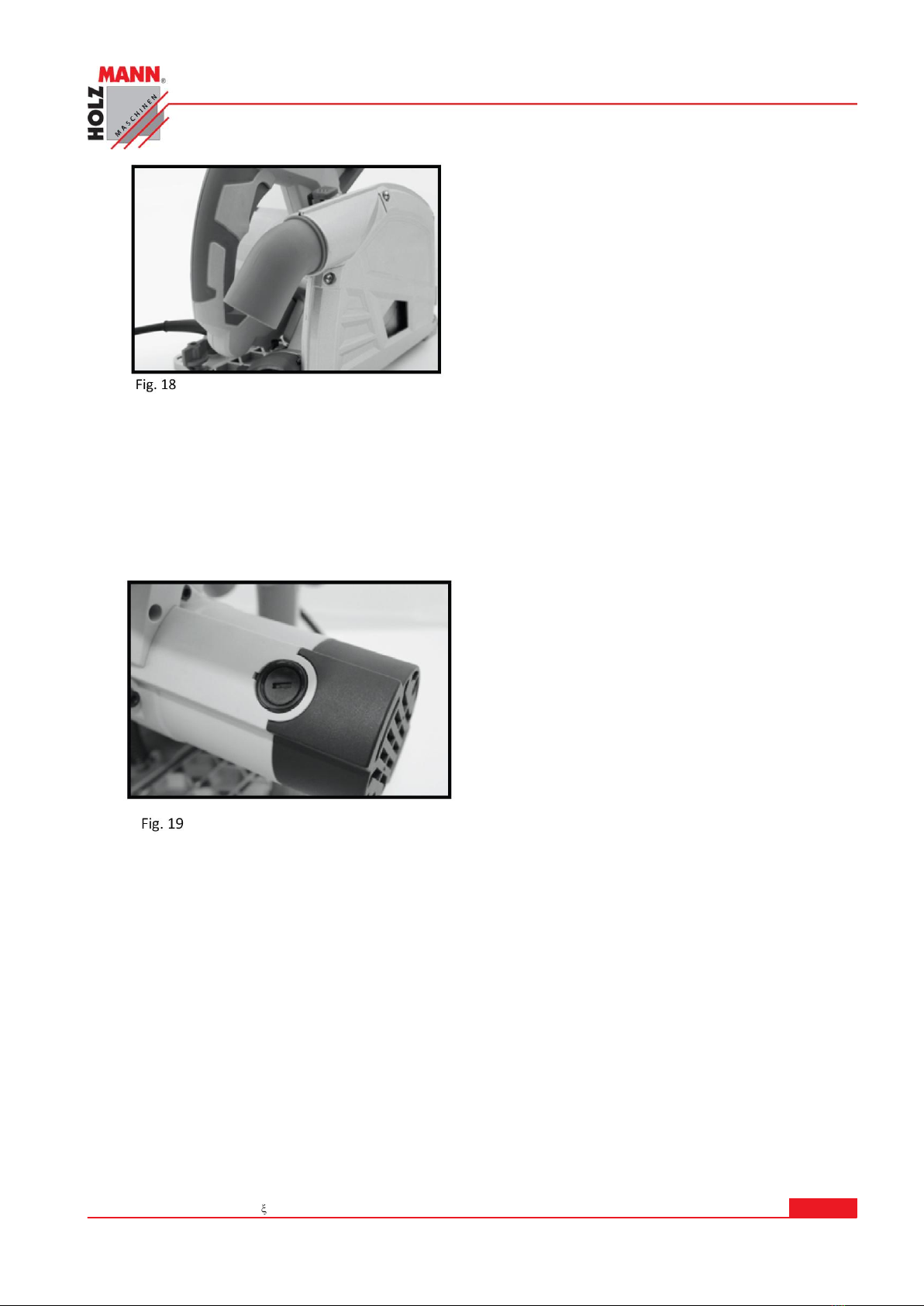

5.7 Anschluss der Staubabsaugung
Drehen Sie den Staubabsaugestutzen(14) in die gewünschte Stellung und schließen Sie die
Staubabsaugung an

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
5.8 Austausch der Kohlebürsten
Öffnen Sie die Kohlebürstenabdeckungen(11) am Motor mit Vorsicht und nehmen Sie die Koh-
lebürsten heraus.
Falls eine oder beide Kohlebürsten abgenutzt sind, ersetzen Sie beide. (Durch welche dessel-
ben Typs!)

INSTANDHALTUNG UND WARTUNG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
5.9 Gebrauch mit Führungsschiene
Vor dem ersten Gebrauch muss die Gummikante an der Führungsschiene zugeschnit-
ten werden.
Stellen Sie die Vorritzfunktion ein und machen Sie einen Schnitt über die gesamte Län-
ge der Führungsschiene.
Entfernen Sie den abgeschnittenen Gummistreifen.

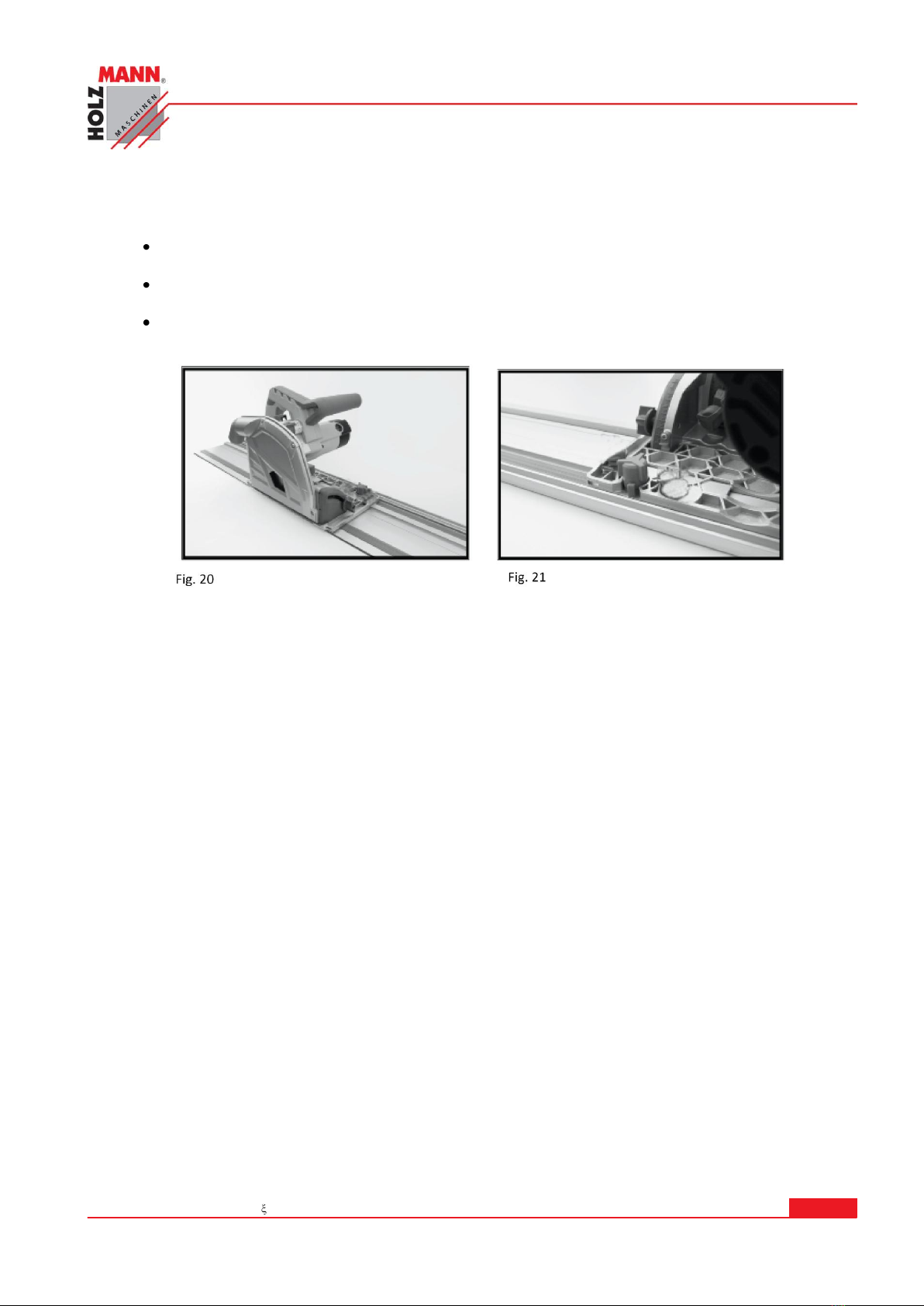

5.9.1 Spurverriegelung
•Drehen Sie den Spurverriegelungsknopf um 90 °, um die Säge an der Führungsschiene
festzumachen
•Um zu verriegeln, stellen Sie ihn auf Position 1, zum Entsperren Position 0.
•Die Spurverriegelung ist erforderlich für die Durchführung von Schrägsägearbeiten.
5.9.2 Spurverriegelungseinstellung
•Um ein zu großes Spiel zwischen der Säge und der Führungsschiene zu verhindern, ver-
wenden Sie die Feineinstellungsknöpfe.
•Lösen Sie die vorderen und hinteren Regler.
•Stellen Sie den Nockenhebel ein, um das überschüssige Spiel zu verhindern, dann drücken
Sie wieder den Knopf. Tun Sie dies für die vorderen und hinteren Abstände.
6INSTANDHALTUNG UND WARTUNG
Wischen Sie zur Reinigung die äußeren Teile der Säge mit einem feuchten Tuch ab. Zur Ent-
fernung von Spänen und Verschmutzungen und an schwer zugänglichen Stellen, verwenden
Sie eine Bürste oder Druckluft.

PREFACE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
7PREFACE
Dear Customer!
This manual contains Information and important instructions for the installation and correct use of
the plunge saws TAS 165 and TAS 165PRO.
This manual is part of the machine and shall not be stored separately from the machine. Save it
for later reference and if you let other persons use the machine, add this instruction manual to
the machine.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the machine and
prevents misunderstanding and damages of machine and the user’s health.
Due to constant advancements in product design construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts. Claims from transport damage or missing parts must be
placed immediately after initial machine receipt and unpacking before putting the ma-
chine into operation. Please understand that later claims cannot be accepted anymore.
Copyright
© 2012
This document is protected by international copyright law. Any unauthorized duplication, transla-
tion or use of pictures, illustrations or text of this manual will be pursued by law –court of juris-
diction is Rohrbach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]

TECHNICAL DATA
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20
Tauchsäge/plunge saw TAS 165 / TAS 165PRO
8TECHNICAL DATA
8.1 Constructional indication
