HOLZMANN MASCHINEN BS 125M User manual

Návod na obsluhu
BS125M
CZ
Mobilní pásová
pila na kov
EN
Mobile metal band saw
BS 125M
2010 –Revision 01, 2012-05-12

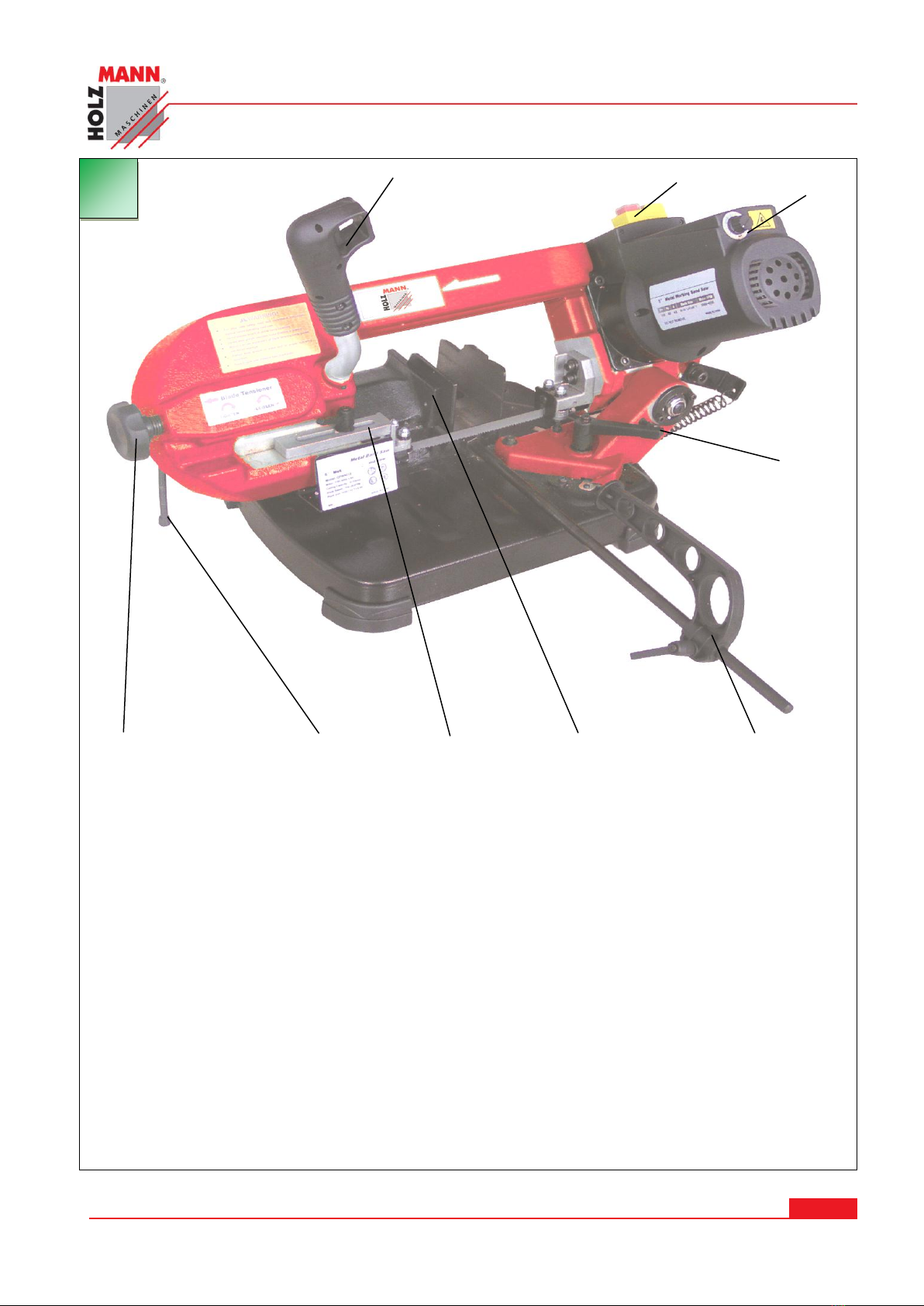

VYOBRAZENÍ
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 2
A
1
2
3
4
5
7
8
9
6

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 3
Chyba! Neznámý název vlastnosti dokumentu.
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité infor-
mace a upozornění k manipulaci a provozu
BS125M.
Tento návod na obsluhu je nedílnou součástí stro-
je a musí být u něj uchován pro případné pozdější
použití. Pokud stroj předáváte třetí osobě, vždy
návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně
přečtěte tento návod na obsluhu. To
Vám usnadní práci se strojem a pomů-
že předcházet chybám a případným
škodám.
Dodržujte bezpečnostní pokyny a dbejte výstrah.
Opomíjení bezpečnostních pokynů může vést
k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se
mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedo-
statků této dokumentace nás o těchto laskavě
informujte.
Technické změny a chyby vyhrazeny!
Autorské právo
© 2010
Tato dokumentace je chráněna autorským prá-
vem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití
fotografií a vyobrazení budou trestně stíhána.
Místo soudu je
v Rohrbachu!
Kontakt na zákaznickou podporu
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]
1BEZPEČNOST
1.1 Účel použití
Stroj smí být použit pouze v bezvadném technic-
kém stavu, pouze pro povolené účely a osobami
poučenými o bezpečnosti práce se strojem! Záva-
dy, které by mohly narušit bezpečnost provozu
stroje, nechte okamžitě odstranit!
Obecně je zakázáno měnit nebo jakkoliv
upravovat bezpečnostní prvky stroje!
Pila BS125M je určena výhradně pro následující
úkony za předpokladu dodržení pokynů k obsluze,
bezpečnosti a údržbě uvedených v tomto návodu
na obsluhu:
Řezání kovu
1.2 Nedovolené použití
Provoz stroje za podmínek přesahujících
rámec použití pily uvedený v tomto návodu
není dovolen.
Provoz stroje bez ochranných prostředků
není dovolen;
Není dovolena demontáž nebo deaktivace
ochranných prvků.
Není dovolen provoz stroje s obrobky, které
nejsou výslovně uvedeny v tomto návodu
na obsluhu.
Není dovolené opracování obrobků o rozmě-
rech překračujících limit uvedený v tomto
návodu.
Případné změny na konstrukci stroje nejsou
dovolené.
Při jiném použití a z něho vyplývajících
vad, poškození nebo zranění nenese
společnost HOLZMANN-MASCHINEN
žádnou odpovědnost vyplývající ze zá-
ruky stroje.
1.3 Bezpečnostní pokyny
Pila BS125M smí být provozována výhradně
k řezání kovu. Jakékoli změny nebo úpravy
stroje mají za následek ztrátu záruky a od-
povědnost výrobce za vady.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 4
Chyba! Neznámý název vlastnosti dokumentu.

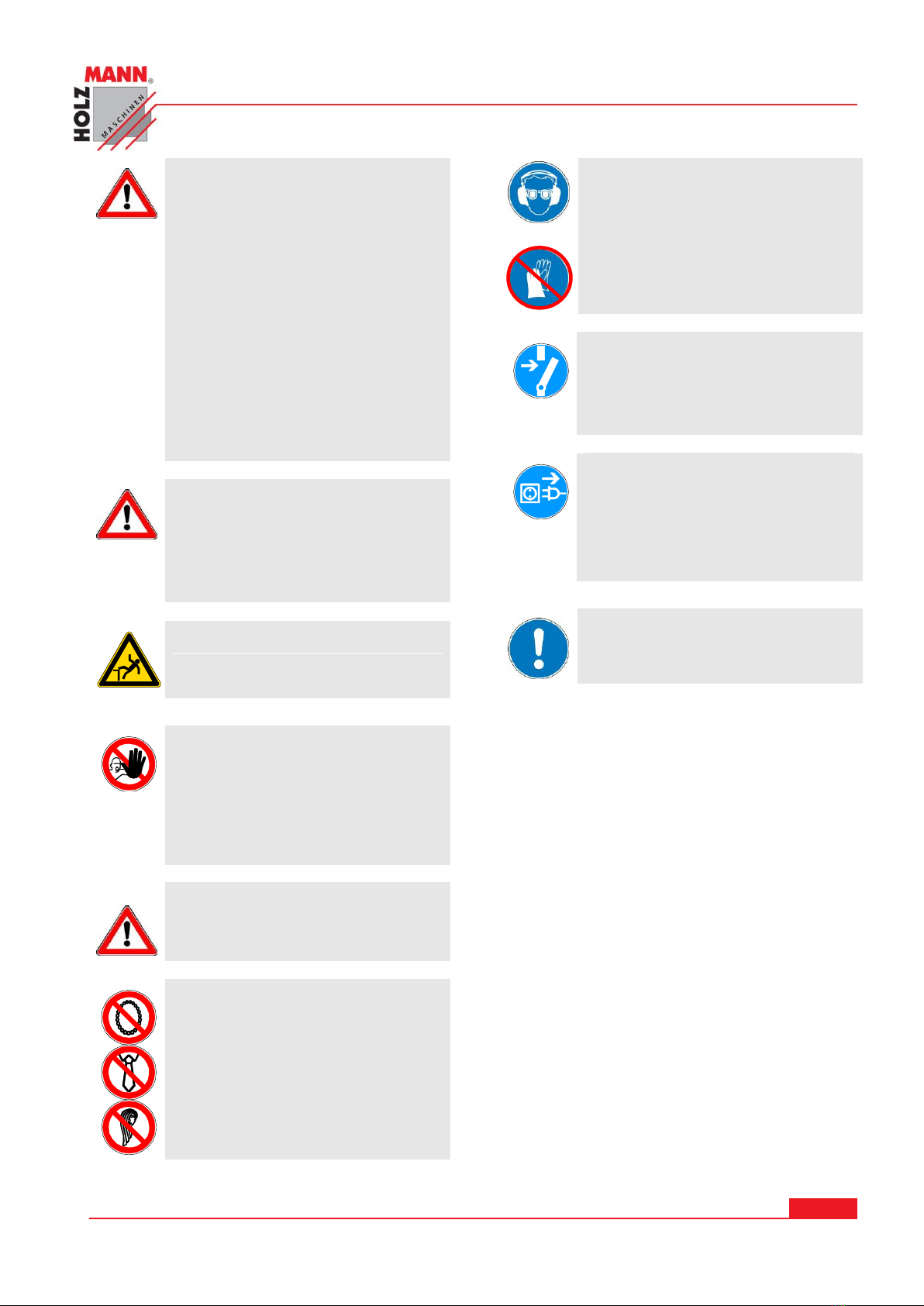

Pracoviště a podlahu kolem
stroje udržujte v čistotě a
zbavte ji případného oleje,
tuku a zbytků od zpracováva-
ného materiálu!
Zajistěte dostatečné osvětlení
pracoviště, kde se stroj nachází!
Stroj nepoužívejte venku!
Práce se strojem je při únavě,
ztrátě koncentrace případně pod
vlivem léků, alkoholu nebo drog
přísně zakázána!
Stroj nevystavujte nadměrnému
zatížení!
Stroj provozujte v zátěži, pro kte-
rou je určen. Tím zvýšíte jeho
životnost a také kvalitu výsledné-
ho řezu.
Stoupání na stroj je zakázáno!
Hrozí těžká zranění při pádu nebo
při převrácení stroje!
Pásová pila BS125M smí být ob-
sluhována pouze zaškoleným per-
sonálem.
Nepovolané osoby, zejména děti,
a nezaškolený personál se nesmí
zdržovat v blízkosti běžícího stro-
je!
Při práci se strojem nenoste volné
šperky, dlouhý oděv, kravaty.
Nebezpečné jsou i dlouhé rozpuš-
těné vlasy.
Volné části oděvu apod. se mohou
namotat na pás pily a způsobit
tak vážná zranění!
Při práci používejte vhodné
ochranné prostředky
(Ochranné brýle, sluchátka atd.)!
Při provozu nenoste ochranné
rukavice!
Puštěný stroj nesmí být ponechán
bez dozoru! Před opuštěním pra-
coviště stroj vypněte a počkej-
te, dokud se pás pily zcela neza-
staví!
Před výkonem údržby nebo při
seřizování odpojte stroj ze sítě!
Pro transport nebo manipulaci se
strojem nikdy nepoužívejte síťový
kabel!
Provádějte pravidelnou údržbu
stroje, pás pily udržujte ostrý a
čistý!
1.4 Další rizika
I přes dodržování bezpečnostních předpisů a
vhodném používání výrobku je nutné vzít v úvahu
některá další rizika:
Nebezpečí těžkých zranění od pásu pily!
Těžká poranění od rány elektrickým proudem při
defektu stroje od nezabezpečeného elektrického
obvodu.
Riziko pořezání od nezačištěných hran materiálu.
Poškození kloubů od vibrací stroje při nepřetrži-
tém provozu po delší dobu.
Lassen Sie keine Gegenstände
oder Bedienwerkzeug in der Nähe
oder auf der Maschine liegen!
Nikdy neodstraňujte hobliny ru-
kou, použijte k tomu smetáček
nebo hák na hobliny!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 5
Chyba! Neznámý název vlastnosti dokumentu.

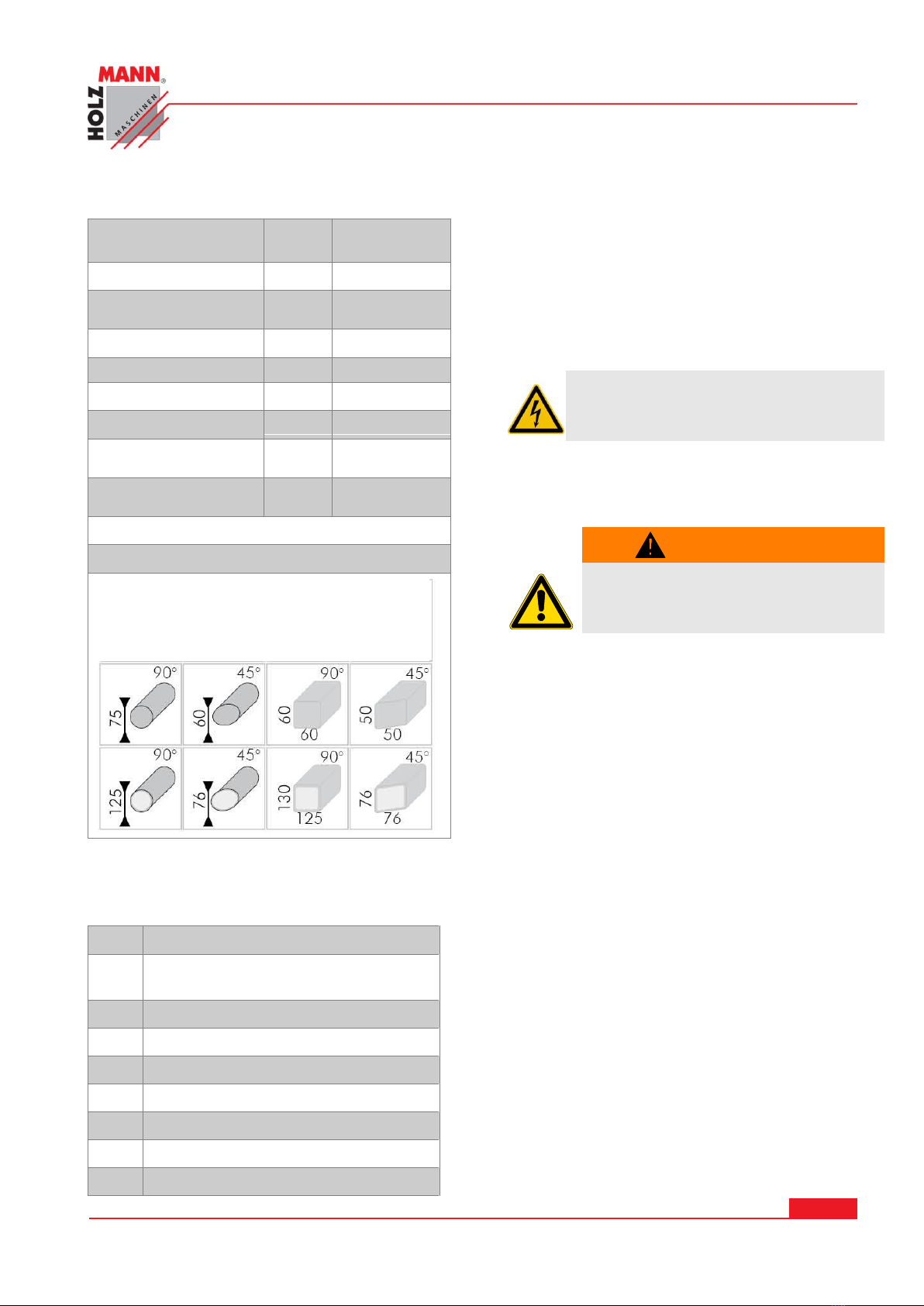

2TECHNICKÉ ÚDAJE
Výkon motoru
S1 (100%)
kW
0.4
Napětí
V/Hz
230/50
Otáčky motoru
ot./min
2000-4000
plynule
Rychlost pásu pily
m/min
35-80 plynule
Délka listu
mm
1435
Úhel posunu
°
0-60
Hmotnost Netto/Brutto
kg
22/24
Hladina akustického tlaku
LPFA
dB
77
Hladina akustického
výkonu LWA
dB
90
Řezací výkon:
3POPIS STROJE
1
Páka ovládání s vypínačem
2
Vypínač EIN/AUS (zapnu-
to/vypnuto)
3
Hlavice pro regulaci otáček
4
Páka upínání
5
Doraz obrobku
6
Svěrák
7
Vedení pásu pily
8
Páka ovládání svěráku
9
Hlavice pro napnutí pásu pily
4ELEKTRICKÁ PŘÍPOJKA
Stroj lze provozovat, pouze pokud je připojený na
jištěnou síť.
Zapojte ho do uzemněné zásuvky.
Pokud si nejste jisti, zda-li je přívodní síť bezpeč-
ná, příp. jestli je zásuvka uzemněna, nechte vše
prověřit kvalifikovaným elektrikářem.
HROZBA ÚRAZU ELEKTRICKÝM PROUDEM
od závady na nevhodně připojeném stroji!
5PROVOZ
VÝSTR AHA
Stroj odpojte od sítě při veškerých
opravách, přestavbách nebo jeho
kontrole!
Před prvním uvedením do provozu:
Stroj zbavte konzervačního prostředku, kte-
rým jsou opatřeny jeho části bez
povrchové úpravy (nátěr apod.) z důvodu
jeho ochrany proti korozi.
Odkonzervování lze provést běžnými rozpouš-
tědly. Nikdy nepoužívejte nitro ředidla nebo
obdobná rozpouštědla a v žádném případě
nepoužívejte vodu.
Použití ředidel na barvy, benzinu, agresivní
chemikálií nebo jiných odstraňovačů vede
k trvalému poškození ošetřených ploch!
Před každým použitím:
Zkontrolujte utažení šroubů i ostatních spojů.
Zkontrolujte, zda se pás pily nachází v bez-
vadném stavu.
Odstraňte veškeré nářadí ze svěráku, popří-
padě z desky pásové pily na kov.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 6
Chyba! Neznámý název vlastnosti dokumentu.
Řezání
Povolte páku (4) a přesuňte agregát pily do poža-
dované pozice (úhlu) pro řezání. Upínací páku (4)
opět utáhněte.
Posuňte rameno pily nahoru.
Upněte obrobek do svěráku.
Vedení pásu pily (7) nastavte cca 2 cm k nejzazší
hraně obrobku.
K nařezaní většího množství stejně dlouhých částí
nastavte doraz obrobku (5) na požadovanou dél-
ku.
Na otočné hlavici (3) nastavte potřebné otáčky.
Stiskněte zelené tlačítko na vypínači (2).
Uchopte rukojeť (1) a stiskněte tlačítko vypínače.
Nyní se uvede pás pily do pohybu.
Proveďte řez. Řez provádějte rychlostí (posunem)
v závislosti na zpracovávaném materiálu.
Nástrojářská ocel, ocel Nirosta; bronz:
velice pomalý posun
Ocel, mosaz: pomalejší posun
Hliník: mírný posun
VÝSTR AHA
Přikládání nebo nastavování obrob-
ku provádějte pouze pokud je pás
pily v klidu a rameno pily je úplně
odklopené.
TI P
Pokud již nebudete ve stejný den
stroj používat, mírně povolte pás
pily.
6ÚDRŽBA
POZOR
Čištění a údržba při zapojeném
stroji nejsou dovoleny!
Hrozí škody na majetku a zranění
od nežádoucího spuštění stroje!
Platí: Před započetím údržby
stroj vypněte a odpojte od elek-
trické sítě!
Stroj je nenáročný na údržbu a pouze několik
málo dílů vyžaduje z hlediska údržby pozornost
obsluhy.
Poruchy nebo závady, které mohou ovlivnit bez-
pečnost, nechte okamžitě odstranit.
Opravy může vykonávat pouze odborný servis!
Úplné vyčištění stroje zaručuje jeho dlouhou ži-
votnost a je předpokladem pro vyšší bezpečnost.
Po každé pracovní směně musí být stroj a všechny
jeho části řádně očištěny.
Před prvním uvedením stroje do provozu, a ná-
sledně každých 100 motohodin, je nutné aplikovat
tenkou vrstvu oleje nebo tuku na všechny pohyb-
livé části a jejich spoje (pokud je to potřeba, před
mazáním očistěte kartáčem od špon a prachu).
Pravidelně kontrolujte, zda-li jsou výstražné a
bezpečnostní štítky a samolepky na stroji
v bezvadném a čitelném stavu.
V pravidelných intervalech kontrolujte uložení
vedení pásu pily!
Uskladnění stroje je možné pouze v suchém pro-
středí a musí být zajištěn proti vlivu počasí.
Ošetření stroje a plán údržby
Kontrola stroje
Volné nebo vypa-
dané šrouby
Denně před spuště-
ním
Jakákoliv poškození
částí stroje
Denně před spuště-
ním
Čištění stroje
Denně po ukončení
práce

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 7
Chyba! Neznámý název vlastnosti dokumentu.
Nastavení valivého ložiska
Pás pily tak jako vedení pásu jsou vedeny kuličko-
vými ložisky (7).
Kuličková ložiska jsou nastavena od výrobce.
Pokud pás nechodí klidně, nebo řez není čistý,
může to být způsobeno valivými ložisky.
Povolením kuličkového ložiska –upevňovacích
šroubů lze nastavit chod pásu. Pravidelně kontro-
lujte upevňovací šrouby na pevnost.
Ložiska by měla být vyměněna alespoň jednou
ročně.
Čištění
Stroj zbavte hoblin, prachu a dalších nečistot. Kryt
stroje očistěte vlhkým hadříkem popřípadě použij-
te trochu běžného čistícího prostředku.
UP OZORNĚNÍ
Použití odstraňovačů, agresivních
chemikálií apod. vede k poškození
stroje!
Platí:
Při čištění používat pouze vodu, pří-
padně jemné čistící prostředky.
Výměna listu pily
Při výměně listu pily noste ochranné rukavice!
Rameno pily odklopte úplně nahoru.
Sundejte 6 šroubů poklopu ramene pily a poklop
sundejte.
Povolte seřizovací hlavici pro napnutí pásu pily.
Nyní můžete starý pás pily vyjmout! Zapamatujte
si směr zubů listu pily.
Vložte nový pás pily.
Ručně pohněte pásem pily z důvodu prověření
bezproblémového chodu pily.
Nyní napněte pás pily pomocí otočné hlavice (9).
Poklop ramene pily namontujte zpět.
ODSTRAŇOVÁNÍ VAD
Než přistoupíte k odstraňování vad, od-
pojte stroj od přívodu.
Závada
Možná příčina
Odstranění
Stroj
nelze
zapnout
Stroj není
zapojen
Vadné pojist-
ky nebo prou-
dová ochrana
Kabel je po-
škozený
Zkontrolujte
všechny konek-
tory
Vyměňte pojist-
ky,
aktivujte prou-
dovou ochranu
Vyměňte kabel
Pás pily
nemá
potřeb-
nou
rychlost
Prodlužovací
kabel je příliš
dlouhý
Motor není
určen pro stá-
vající napětí
Slabá síť
Vyměňte pro-
dlužovací kabel
Prověřte podle
rozvodné skříně
Kontaktujte elek-
trikáře
Stroj
silně
vibruje
Stojí na ne-
rovné podlaze
Motor je volný
Napínací pru-
žina pásu je
opotřebovaná
nebo poško-
zená
Stroj nově ustav-
te
Dotáhněte upev-
ňovací šrouby
Vyměňte pružinu
Špatný
řez
Příliš rychlý
posun
Pás pily je
volný
Valivé ložisko
není správně
ustaveno
Zvolte menší
posun
Napněte pás pily
Pás pily je veden
valivým ložiskem

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 8
Chyba! Neznámý název vlastnosti dokumentu.
7LIKVIDACE
Nevyhazujte Vaši pilu
BS125M do komunálního
odpadu. Kontaktujte přísluš-
ný místní úřad pro informace
příp. dostupné možnosti li-
kvidace. Pokud u Vašeho
prodejce koupíte novou
pásovou pilu nebo zařízení
shodné hodnoty, je tento
povinen Váš starý stroj
odborně zlikvidovat.
8OBJEDNÁVKY NÁHRADNÍCH
DÍLŮ
Použitím originálních dílů od společnosti
HOLZMANN-Maschinen používáte díly, které
spolu dokonale sedí a jejich montáž je časo-
vě méně náročná. Originální náhradní díly
zaručují delší životnost stroje.
POKYN
Použití jiných než originálních ná-
hradních dílů má za následek ztrátu
záruky!
Platí:
Při výměně komponent/dílů používejte
pouze originální náhradní díly.
Seznam náhradních dílů najdete na konci
této dokumentace.
Při objednávání dílů vždy udávejte ná-
sledující:
Výrobní číslo zařízení
Číslo dílu
Zároveň nám pošlete kopii výkresu ná-
hradních dílů s řádně vyznačenými díly,
které požadujete.
Adresu pro objednání dílů naleznete
v kontaktech na zákaznický servis
v předmluvě této dokumentace.
9ZÁRUKA
Na tento výrobek firmy HOLZMANN se poskytuje
záruka v délce trvání 1 roku od data nákupu zbo-
ží.
Reklamace uplatňujte u prodejce výrobků značky
HOLZMANN, u kterého jste zařízení zakoupili.
Ten Váš záruční požadavek vyřídí.
Výluka ze záruky:
Za škody, které jsou zapříčiněny nevhodným pou-
žíváním nebo přetěžováním stroje, zanedbáním
údržby, chybnou manipulací se strojem nebo
změnami stroje, nenese společnost HOLZMANN
Maschinen žádnou záruku.
Ze záruky jsou obecně vyjmuty spotřební díly (list
pásu pily, řemeny atd.)

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 9
Chyba! Neznámý název vlastnosti dokumentu.
Dear Customer!
This manual contains Information and important
instructions for the installation and correct use of
the mobile metal band saw BS 125M
This manual is part of the machine and may not
be stored separately from the machine. Save it for
later reference and if you let other persons use
the machine, add this instruction to the machine.
Please read and obey the security instructi-
ons!
Before first use read this manual carefully. It
eases the correct use of the machine
and prevents misunderstanding and
damages of machine and the user’s
health.
Due to constant advancements in product design
and construction pictures and content may diverse
slightly. However, if you discover any errors, in-
form us please with the product feedback form.
Technical specifications are subject to changes!
Copyright
© 2010
This document is protected by international copy-
right law. Any unauthorized duplication, translati-
on or use of pictures, illustrations or text of this
manual will be pursued by law –court of ju-
risdiction is A-4020 Linz, Austria!
Customer Service Contacts
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]
1SECURITY
Fields of application
The machine shall be used only in good technical
condition. Defects have to be resolved immediate-
ly. It is forbidden to change any parameters on
the machine without prior written permission by
us.
The BS 125M mobile metal band saw is designed
for cutting
Tool-steel
Steel
Stainless steel
Bronze
Iron
Aluminium, copper
within the dimensional borders stated in this ma-
nual and within the performance frame of this
machine.
Misuse
DO NOT USE THE METAL BAND SAW TO
CUT ANY OTHER MATERIAL.
Do not operate the machine outside the
stated technical restrictions laid down in
this manual.
Do not overload/overstress the machine.
Do not dismount the saw blade cover.
Do not manipulate the machine.
HOLZMANN MASCHINEN CAN NOT BE HELD
LIABLE FOR ANY DAMAGES TO MACHINE
AND HEALTH RESULTING FROM MISUSE
AN/OR NOT FOLLOWING THE SECURITY,
OPERATION AND MAINTENANCE
INSTRUCTIONS IN THIS MANUAL.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 10
2TECHNICAL DATA
Motor output
performance S1 (100%)
kW
0.4
Voltage/ ~
V/Hz
230/50
Engine speed
U/min
2000-4000
continuous
Band saw blade feed rate
m/mi
n
35-80 conti-
nuous
Blade length
mm
1435
tilt
°
0-60
Net/gross weight
kg
22/24
Sound pressure level LPFA
dB
77
Sound level LWA
dB
90
Cutting capacities:
3MACHINE DESCRIPTION
1
Feeding handle with starter button
2
On/OFF button
3
Speed governor knob
4
Clamping lever
5
Workpiece stop
6
vice
7
Saw blade guide
8
Vice Clamping lever
9
Blade tension knob
4ELECTRIC CONNECTION
The machine may be connected solely to a circuit
with short circuit protection.
The power socket must match with the power
plug oft he machine. If it does not, let the power
plug be adapted by a qualified electrician.
The power plug must be grounded/earthed.
If you are not sure, that all these prerequisites
are fulfilled, let the power circuit, -plug and –
socket be checked by a qualified electrician.
WARNING
Operating a non-grounded/earthed ma-
chine inhibits the risk of
ELECTROCUTION!
-which may lead to severe injuries
and even death!
5OPERATION
ATTENTI ON
Prior to any checks or adjustments
disconnect the machine from the
power supply!
This prevents the risk of accidental
start-up.
Before first use:
Remove the thin corrosion-prevention layer
from the not-painted machine parts.
Do not use Nitrite-Solvents or other aggressive
solvents. Do not use water.
The use of thinners, gasoline aggressive
Chemicals or abrasives destroys the surface
and leads to fastened corrosion later on.
Prior to every usage:
Check the machine for loose or missing
screws, for damaged parts, check the con-
dition of the saw blade
Assure yourself, that all tools etc.. apart form
the workpiece itself are removed from the
machine!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 11
Perform a cut
Loosen the clamping lever(4) and swing the saw
arm to the desired angle. Tighten the clamping
lever again to fasten the saw arm in the chosen
position.
Swing the saw arm into the upmost position.
Place the workpiece according to the desired cutting
line and fix it with the vice
Loosen the saw blade guide (7) and move it ap-
prox. 2cm near the workpiece.
Für cutting workpieces of same length, adjust the
workpiece stop (5) accordingly.
Now adjust the speed governor (3) to the desired
feed rate.
Press the green button (2).
Take the feeding handle (1) and press the start
button on it. Wait until the blade reaches its full
speed.
Perform the cut. You should adjust the feed depen-
dent from the material.
Stainless steel, bronze: very slow feed
Steel, brass: slow feed
Aluminium: moderate feed
WAR NIN G
Wait until band stop and saw arm
in upper position before removing
the cut workpiece and/or placing
a new workpiece into the vice.
INFORMAT ION
If you do not use anymore the
band saw the same day, loosen the
saw blade with the knob(9) a bit.
MAINTENANCE
ATTENTI ON
Don’t clean or do maintenance on
the machine while connected to
the power supply:
Damages to machine and injuries
might occur due to unintended
switching on of the machine!
The machine requires barely no maintenance.
However, if malfunctions and defects occur, let
them be serviced by trained persons only.
Clean your machine regularly after every usage–
it prolongs the machines lifespan and is a
prerequisite for a safe working environment .
Before first operation as well as later on every
100 operation hours you should lubricate al con-
necting part (if required, remove beforehand with
a brush all swarfs and dust).
Check regularly the condition of the security stic-
kers. Replace them if required..
Check regularly the condition of the guiding rollers
of the saw blade. The good condition and perfect
adjusting of the guiding rollers is essential for a
smooth band saw transport and a clean cut.
Store the machine in a closed, dry location. Do
not expose it to high levels of humidity.
Maintenance and servicing plan
Check for loose or lost
screws
Prior to operation
Check for damages of
any machine part
Prior to operation
Clean machine
After operation
Lubricate all moving
parts (esp. Gear box)
After first 10 ope-
rating hours, la-
ter every 3
months
Adjust guiding rollers
Every month

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 12
Cleaning
Clean the machine from dust and metal
swarfs with a wet cloth.
Apply a thin layer of corrosion protection
onto the non-painted surfaces.
ADVICE
The usage of solvents, aggressive
chemicals or abrasives damages
the surface!
Saw blade change
ALWAYS WEAR SECURITY GLOVES WHEN
TOUCHING THE SAW BLADE
Swing the saw arm entirely up.
Remove the 6 screws oft he saw arm cover and
remove the cover.
Loosen with the belt tension knob (9) the band
saw blade.
Now you can easily remove the saw blade.
Install the new saw blade. Place attention to in-
stall it into the right direction (teeth!)
Spin the blade wheel slowly until it runs smoothly
on the blade wheels.
Now tighten the blade with the blade tension Knob
(9).
Spin the blade wheel again and check, if the blade
is running straight.
Mount the saw arm cover back.
Adjust guiding rollers
The band saw blade is guided by rollers (7)
The bearings of the rollers are factory-set.
If you notice bad cutting results due to instable
band run, the rollers might be responsible fort
hat.
You can adjust the band run by loosening the
tightening screws of the rollers and adjust the
rollers.
Replace the bearings of the saw blade guide roll-
ers at least once a year.
TROUBLESHOOTING
Disconnect the machine from the power
source before you start to perform any
checks or repairs.
Error
Possible cause
resolution
Machine
does not
start
Machine is not
connected to
power source
Fuse defect,
safety fuse
deactivated
Cable defect
Check the power
source
Change fuse,
activate fuse
Exchange cable
Saw
Blade
does not
reach
full spe-
ed
Motor has not
full power
Check if extensi-
on cord too long
–replace.
Let by electrician
check if motor
receives power
through all 3 PH,
if power supply
suitable for ma-
chine.
Machine
vibrates
strongly
Uneven un-
derground
Motor moun-
ting is loose.
Saw blade
tension spring
is worn or de-
fect.
adjust
Tighten
replace
Bad
cutting
results
To fast fee-
ding rate
Saw blade is
running to lo-
ose
Saw blade is
worn
False saw
blade for ma-
terial

Guiding roll-
ers
Lower the saw
arm slower
Tighten it a bit
more with (9)
Replace
Use correct saw
blade (material,
number of teeth)
readjust

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 13
DISPOSAL
Do not dispose your BS
125M with domestic waste.
Inform yourself at your local
authorities about the available
possibilities of proper disposal of
machinery.
In many countries your re-
seller is obliged to take back
your old machine for dispo-
sal if you buy a new machine
with similar function at his
shop.
SPARE PARTS
With original spare parts of HOLZMANN-
Maschinen you have spare parts at hand that
fit together and prolong the machines li-
fespan.
IM P ORTANT
The use of non-original spare parts
renders subsequent guarantee
claims null and void!
Use only original spare parts.
You find the spare part list at the end of
this documentation.
When ordering spare parts indicate:
Serial number (see typeplate)
Part. No°
Please send us a copy of the spare part
drawing with the required spare parts
being marked.
You find the order address at the beginning
of this documentation.
WARRANTY
We grant you 1 year manufacturer warranty.
For guarantee claims please contact your
HOLZMANN vendor where you bought the machi-
ne with the original / or copy of payment receipt
Your HOLZMANN vendor processes the guarantee
for you and assists you in all stages, from problem
detection to spare part order and assembly.
Warranty exclusion:
HOLZMANN Maschinen cannot be held responsible
for any damages resulting from
inadequate handling,
machine overstressing,
inadequate or insufficient maintenance,
insufficiencies in the power supply,
manipulations of the machine.
Wearing parts (such as belts, blades etc …) are
generally excluded from Warranty.
Holzmann can only accept claims on transport
damage if indicated on the freight document.
Missing parts can only be claimed within 1 week
after buy.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 14

HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 15
PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY
Prodejce / Distributor
HOLZMANN MASCHINEN® AUSTRIA
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Tel.: [phone]; Fax.: [phone]
www.holzmann-maschinen.at
Název / Name
Mobilní pásová pila na kov / mobile metal bandsaw
Typ(y) / Model(s)
Holzmann BS 125M (GFW4013) / 230VAC / 50Hz / I / IP20
Směrnice ES / EC-Directive(s)
Směrnice pro stroje / Machinery Directive 2006/42/EC
Richtlinie elektromagn. Verträgl. / EMC Directive 2004/108/EC
Směrnice pro nízká napětí / LVD 2006/95/EC
Číslo(a) protokolu / Test Report Number(s)
704030930403-00
708880930403-00
704030930403-00
Registrační číslo(a) / Registration Number(s)
M8T 09 09 28954 014
E8N 09 09 28954 016
N8 09 09 28954 013
Použité harmonizované normy / applied harmonized Norms
EN 61029-1:2009 EN ISO 12100-2/A1:2009
EN 55014-1:2006 EN 55014-2/A1:2001 EN 61000-3-2:2006 EN 61000-3-3/A2:2005
EN 61029-1:2009 EN ISO 12100-2/A1:2009
Datum vydání / Issuing Date
2009-10-09
2009-09-30
2009-10-09
Vydávající úřad / Issuing Authority
TÜV Süd Product Service GmbH Ridlerstraße 65 80339 München Deutschland
Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU. Toto prohlášení
ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly odsouhlaseny.
Hereby we declare that the mentioned machine(s) fulfil(s) the above stated EC-Directives. Any manipulation of the ma-
chine(s) not authorized by us renders this document invalid.
Haslach, 12.05.2012
Klaus Schörgenhuber, CEO
Místo/place, Datum/date
Podpis / sign

SLEDOVÁNÍ VÝROBKU / PRODUCT EXPERIENCE FORM
HOLZMANN Maschinen Austria www.holzmann-maschinen.at page 16
SLEDOVÁNÍ VÝROBKU / PRODUCT EXPERIENCE FORM
Po dodání nás zajímá Vaše spokojenost s vý-
robkem.
Při procesu zlepšování výrobků jsme totiž
závislí na Vás a Vašich zkušenostech s prací se
strojem.
Jedná se o:
•Vaše zkušenosti, které mohou být důležité i
pro ostatní uživatele.
•Problémy, které se vyskytly v určitých pro-
vozních situacích.
•Návrhy na zlepšení výrobku.
Prosíme Vás proto o zaznamenání Vašich
zkušeností a poznatků z provozu a jejich za-
slání na naši adresu:
Děkujeme za Vaši spolupráci!
We observe the quality of our delivered pro-
ducts in the frame of a Quality Management
policy.
Your opinion is essential for further product
development and product choice. Please let us
know about your impressions, suggestions for
improvement, experiences that may be useful
for other users and for product design and
about malfunctions that occur in specific ope-
ration modes.
We would like to ask you to note down your
experiences and observations and send them
to us via FAX, E-Mail or by post:
Thank you for your cooperation!
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] - 4
[email protected]
