Holzmann WB138C User manual

Edition: 02.02.2022 – Revision – 00 – FlA – DE/EN
WB138C
Originalfassung
DE BETRIEBSANLEITUNG HOBELBANK
Übersetzung / Translation
EN MANUAL WORKBENCH

INHALT / INDEX
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 2
WB138C
INHALT / INDEX
2.1 Komponenten / Components.............................................................................................................................................3
2.2 Lieferumfang / Delivery content .......................................................................................................................................3
2.3 Technische Daten / Technical data .................................................................................................................................5
4.1 Bestimmungsgemäße Verwendung.............................................................................................................................7
Technische Einschränkungen......................................................................................................................................................................7
4.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen ........................................................................7
4.3 Allgemeine Sicherheitshinweise.......................................................................................................................................7
6.1 Lieferumfang................................................................................................................................................................................. 8
6.2 Anforderungen an den Aufstellort.................................................................................................................................. 8
6.3 Zusammenbau ............................................................................................................................................................................ 8
7.1 Bedienung .....................................................................................................................................................................................10
8.1 Reinigung.......................................................................................................................................................................................10
8.2 Wartung ...........................................................................................................................................................................................11
8.3 Lagerung..........................................................................................................................................................................................11
8.4 Entsorgung.....................................................................................................................................................................................11
10.1 Intended use ................................................................................................................................................................................ 13
Technical restrictions........................................................................................................................................................................................ 13
10.2 Prohibited applications /Dangerous misuse...........................................................................................................13
10.3 General safety instructions .................................................................................................................................................13
12.1 Check delivery content..........................................................................................................................................................14
12.2 Requirements for the installation site .........................................................................................................................14
12.3 Assemble.........................................................................................................................................................................................14
13.1 Handling..........................................................................................................................................................................................16
14.1 Cleaning ..........................................................................................................................................................................................16
14.2 Maintenance.................................................................................................................................................................................16
14.3 Storage .............................................................................................................................................................................................17
14.4 Disposal............................................................................................................................................................................................17
15.1 Ersatzteilbestellung / Spare parts order.....................................................................................................................17

TECHNIK / TECHNICS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 3
WB138C
TECHNIK / TECHNICS
2.1 Komponenten / Components
2.2 Lieferumfang / Delivery content
Beschreibung / Description
1 Arbeitsplatte / worktop
2 Tischablage / tray
3 Bankhaken / bench dogs
4 Hobelbankzange rechts / vise right
5 Ablagefach / shelf
6 Füße / legs
7 Haltestäbe / wood pegs
8 Schranktür / cupboard door
9 Schublade / drawer
10 Hobelbankzange links / vise left
No Bezeichnung / Name Qty Bild / Figure Material / material
1 Rahmenstrebe /
frame brace 4
Gummiholz /
rubber wood
2 Linkes Rahmenseitenteil /
left frameside 1
Gummiholz + Sperrholz /
rubber wood + plywood
3 Rechtes Rahmenseitenteil /
right frameside 1
Gummiholz + Sperrholz /
rubber wood + plywood
4 Einlegeboden / shelve 2 Sperrholz / plywood
5 Rückwand / backboard 1 Sperrholz / plywood

TECHNIK / TECHNICS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 4
WB138C
6 Trennwand inkl. Schienen / divider
incl. drawer runners 1
Sperrholz / plywood
7 Schranktür / cupboard door 1
Gummiholz /
rubber wood
8 Arbeitsplatte / worktop 1
Gummiholz + Sperrholz
/ rubber wood + plywood
9 Schubladen Seitenteil / drawer side
panel 6
Pappelholz / poplar wood
10 Schublade Vorderseite / drawer front
panel 3
Gummiholz +Pappelholz /
rubber wood + poplar wood
11 Schublade Rückseite / drawer back
panel 3
Pappelholz / poplar wood
12 Schubladenboden / drawer bottom 3 Sperrholz / plywood
13 Hobelbankzange / vise 2 Gummiholz / rubber wood
14 Haltestäbe / wood pegs 4 Gummiholz / rubber wood
15 Bankhaken / bench dogs 4 Metall / metal
16 Schraube + Mutter + Quermutterbolzen / screw + nut +
connecting nut
8 Metall / metal
17 Schraube / screw 24 Metall / metal
18 Schraube / screw 6 Metall / metal
19 Spannplattenschraube /
plywood screw 4 Metall / metal
20 Inbusschlüssel / Hex wrench 2 Metall / metal
21 Betriebsanleitung / manual 1

TECHNIK / TECHNICS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 5
WB138C
2.3 Technische Daten / Technical data
Spezifikation / Specification
Werkbankmaße (L×B×H) / workbench dimension (L×W×H) 1380×620×840 mm
Arbeitsplatte (L×B) / worktop (L×W) 1260×500 mm
Arbeitsplattendicke / worktop thickness 17 mm
Ablagefach (L×B) / shelf (L×W) 790×345 mm
Ablagefach Höhe / shelf height 620 mm
Hobelbankzangenbreite / vise width 280 mm
Schubladenmaße (L×B×T) / drawer dimension (L×W×D) 310×290×105 mm
max. Beladung Werkbank / max. load workbench 150 kg
max. Beladung Schublade / max. load drawer 5 kg
max. Beladung Ablagefläche / max. load shelf 30 kg
max. Verfahrweg Hobelbankzange / max. travelling vise 160 mm
Lochabstand Hobelbankzange 2. Reihe / hole distance vise 2nd line 160 mm
Lochabstand Hobelbankzange längs / hole distance vise lenghtwise 140 mm
Bankhakenlöcher Durchmesser / bench dogs holes diameter Ø 16 mm
Gewicht Brutto / weight gross 42,5 kg
Gewicht Netto / weight net 40 kg

VORWORT (DE)
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 6
WB138C
VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der HOBELBANK WB138C, nachfolgend als „Produkt“ in diesem Dokument
bezeichnet.
Die Betriebsanleitung ist Bestandteil des Produktes und darf nicht entfernt
werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer
(Betreiber) leicht zugänglichen Ort auf und legen Sie sie dem Produkt bei, wenn
es an Dritte weitergegeben wird!
Bitte beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine
Gewährleistung übernehmen.
Urheberrecht
© 2022
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!
Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen
werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
[e-mail]

SICHERHEIT
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 7
WB138C
SICHERHEIT
4.1 Bestimmungsgemäße Verwendung
Benutzen Sie dieses Produkt nur in technisch einwandfreien Zustand entsprechend der
bestimmungsgemäßen Verwendung. Störungen, welche die Sicherheit beeinträchtigen können,
sind umgehend beseitigen zu lassen
Es ist generell untersagt, sicherheitstechnische Ausrüstungen des Produktes zu ändern oder
unwirksam zu machen!
Das Produkt ist ausschließlich für folgende Tätigkeiten bestimmt:
Als Hobelbank/Werkbank für die Holzbearbeitung bzw. zur Lagerung von Werkzeug, wobei die
maximal zulässige Belastung nicht überschritten werden darf.
HINWEIS
HOLZMANN MASCHINEN GmbH übernimmt keine Verantwortung oder
Gewährleistung für eine andere oder darüber hinausgehende Verwendung und
daraus resultierende Sach- oder Personenschäden.
Technische Einschränkungen
Das Produkt ist für den Einsatz unter folgenden Bedingungen bestimmt:
Relative Feuchtigkeit max. 70 %
Temperatur (Betrieb) +5 °С bis +40 °С
Temperatur (Lagerung, Transport) -5 °C bis +50 °C
4.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
•Verwendung im Freien.
•Verwendung des Produktes unter Bedingungen außerhalb der in dieser Anleitung
angegebenen technischen Grenzen.
•Änderungen der Konstruktion des Produktes.
•Verwendung des Produktes, der dem Zweck dieser Anleitung nicht zu 100 % entspricht.
•Verwendung als Kinderspielzeug.
•Verwendung als Aufstiegshilfe oder als Arbeitspodest.
4.3 Allgemeine Sicherheitshinweise
•Achten Sie darauf, dass alle Teile fest miteinander verschraubt sind.
•Sorgen Sie für einen sicheren Stand des Produktes.
•Achten Sie auf einen sicherheits- und gefahrbewussten Umgang mit dem Produkt.
•Inspizieren Sie das Produkt vor jeder Verwendung. Lose oder beschädigte Teile sind
umgehend festzuziehen oder zu ersetzen.
•Vermeiden Sie jeden Kontakt des Produktes mit offenem Feuer oder anderen Hitzequellen.
•Sorgen Sie für eine gleichmäßige Lastverteilung bei der Lagerung von Werkzeugen oder
Werkstücken. Vermeiden Sie ruckartiges Abstellen der Last.

TRANSPORT
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 8
WB138C
TRANSPORT
Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der
Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc.
Achten Sie beim Heben, Tragen und Absetzen der Last auf die richtige Körperhaltung.
Heben, Absetzen
-Stellen Sie beim Heben/Absetzen Standfestigkeit her (Beine hüftbreit).
-Last mit gebeugten Knien und geradem Rücken heben/absetzen.
-Last nicht ruckartig anheben/absetzen.
Tragen
-Last mit beiden Händen möglichst körpernah tragen.
-Last mit geradem Rücken tragen.
Sichern Sie das zusammengebaute Produkt beim Transportieren stets in der Transportstellung,
um Schäden am Produkt zu vermeiden.
MONTAGE
6.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
6.2 Anforderungen an den Aufstellort
Platzieren Sie das Produkt auf einem ebenen, soliden Untergrund. Beachten Sie dabei die
Sicherheitsanforderungen sowie die Abmessungen des Produkts. Der gewählte Aufstellort muss
den örtlichen Sicherheitsvorschriften entsprechen sowie den ergonomischen Anforderungen an
einen Arbeitsplatz mit ausreichenden Lichtverhältnissen erfüllen.
6.3 Zusammenbau
Bauen Sie das Produkt wie folgendermaßen beschrieben zusammen:
1. Legen Sie den Quermutterbolzen des
Schraubens (16) in die Öffnung der
Rahmenstrebe (1).
Achten Sie darauf, dass der Schlitz des
Quermutterbolzens horizontal ausgerichtet ist.
Fixieren Sie die beiden Rahmenseitenteile (2, 3)
und die Rahmenstrebe (1) mit den beiden
Schrauben (16). Achten Sie darauf, dass die Rille
der Rahmenstrebe innen liegt.

MONTAGE
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 9
WB138C

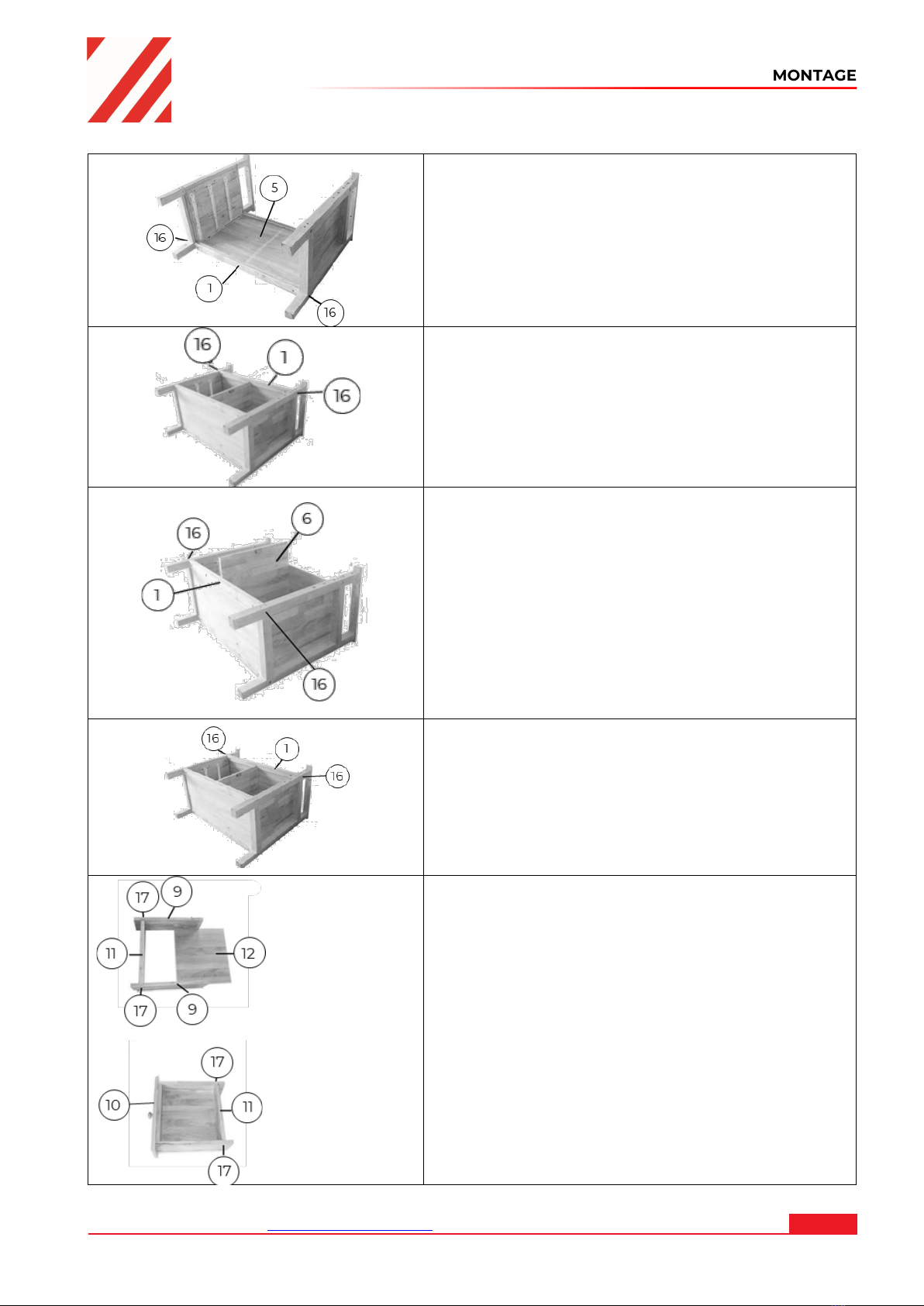

2. Schieben Sie die Rückwand (5) zwischen die
beiden Rahmenseitenteile (2, 3) und fixieren Sie
sie mit einer Rahmenstrebe (1).
Verwenden Sie dazu die Quermutterbolzen
und die Schrauben (16).
Achten Sie auf die innenliegende Rillen, die zur
Rille der oberen Rahmenstrebe gerichtet sein
muss.
3. Schieben Sie die beiden Einlegeböden in die
vorgesehene Rille (4).
4. Fügen Sie die Rille der Rahmenstrebe (1) in die
Längsseite des unteren Einlegebodens (4).
Fixieren Sie die Rahmenstrebe (1) und die
Rahmenseitenteile mit Quermutterbolzen und
Schrauben (16).
Schieben Sie die Trennwand incl. Schienen (6)
senkrecht zwischen oberen und unteren
Einlegeboden.
Achten Sie darauf, dass die Führungsschienen
nach links zeigen und die Rollen nach vorne
gerichtet sind.
5. Fixieren Sie den oberen Einlegeboden, indem
Sie den oberen Rahmen mit den
Rahmenseiten verbinden.
Verwenden Sie dazu die Quermutterbolzen
und die Schrauben (16).
6. Fixieren Sie die beiden Schubladen Seitenteile
(9) und die Schubladen Rückseite (11) mit den
Schrauben (17).
Schieben Sie den Schubladenboden (12) ein.
Fixieren Sie die Schubladen Vorderseite (10) mit
den Schrauben (17).
Wiederholen Sie diesen Vorgang mit den
weiteren 3 Schubladen.

BETRIEB
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 10
WB138C
7. Befestigen Sie die Schranktür (7) mit den
Schrauben (18).
Setzen Sie die 3 Schubladen in die Schienen
ein (A).
8. Setzen Sie die Arbeitsplatte (8) auf das Gestell
und fixieren Sie sie auf der Unterseite mit je 2
Schrauben (19) pro Seite.
Achten Sie darauf, dass die vertiefte
Tischablage auf der hinteren Seite der
Werkbank positioniert wird.
Schieben Sie beide Hobelbankzangen in die
jeweiligen Öffnungen und positionieren Sie sie
waagrecht. Drehen Sie sie mit dem Griff fest
(13).
Fügen Sie die Bankhaken (15) in die Löcher der
Arbeitsplatte.
Setzen Sie die Haltestäbe (14) in die Löcher des
rechten Rahmenseitenteils.
BETRIEB
Verwenden Sie das Produkt nur in einwandfreien Zustand. Vor jeder Verwendung ist eine
Sichtprüfung der Verbindungsteile auf festen Sitz durchzuführen.
7.1 Bedienung
Mit den Bankhaken können Werkstücke unterschiedlicher Größe für die weitere Bearbeitung
mittels Spannen der Hobelbankzange eingespannt werden.
HINWEIS: Überlasten und übermäßig großer Druck durch zu viel Spannung (Umdrehungen der
Hobelzange) führen zu Beschädigungen und Bruch von Bauteilen.
Für die Lagerung von Werkzeugen oder Werkstücken stehen die Schubladen, das Schrankfach,
das Ablagefach und die Tischablage zur Verfügung. Achten Sie auf eine gleichmäßige
Lastverteilung.
HINWEIS: Überlasten (= höhere Gewichtsauflage als laut technischen Daten erlaubt) führt zu
Beschädigungen und Bruch von Bauteilen.
REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
8.1 Reinigung
Regelmäßige Reinigung garantiert die lange Lebensdauer Ihres Produktes und ist Voraussetzung
für deren sichere Verwendung.
