HP V-M200 Owner's manual

HP V-M200 802.11n Access Point
Safety and Regulatory Information

Hewlett-Packard Company
8000 Foothills Boulevard, m/s 5552
Roseville, California 95747-5552
www.hp.com/networking
© Copyright 2010 Hewlett-Packard Development Company, L.P.
Publication Number
5998-0298
September 2010
Disclaimer
HEWLETT-PACKARD COMPANY MAKES NO WARRANTY OF ANY
KIND WITH REGARD TO THIS MATERIAL, INCLUDING, BUT NOT
LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. Hewlett-Packard shall not be liable for errors contained
herein or for incidental or consequential damages in connection with
the furnishing, performance, or use of this material.
The information contained herein is subject to change without
notice. The only warranties for HP products and services are set
forth in the express warranty statements accompanying such
products and services. Nothing herein should be construed as
constituting an additional warranty. HP shall not be liable for
technical or editorial errors or omissions contained herein.
Hewlett-Packard assumes no responsibility for the use or reliability
of its software on equipment that is not furnished by Hewlett-
Packard.
Warranty
See the latest Software End User License Agreement and Hardware
Limited Warranty booklet at www.hp.com/networking/support.
A copy of the specific warranty terms applicable to your Hewlett-
Packard products and replacement parts can be obtained from your
HP Sales and Service Office or authorized dealer.
Safety
Before installing and operating these products, please read:
• “Important information to read before installing” in the
HP V-M200 802.11n Access Point Quickstart guide.
• SafetyandregulatoryinformationintheManagement and
Configuration Guide for your access point. For a copy,
visit www.hp.com/networking/support and browse for your
product.
• This booklet.

1-1
1

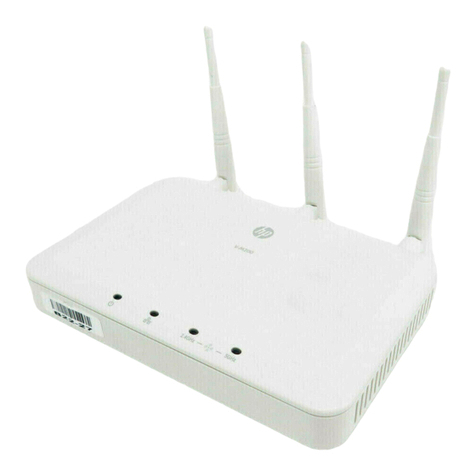

HP V-M200 802.11n Access Point
Specifications
HP V-M200 802.11n Access Point (J9467A NA, J9468A WW)
Electrical: For power, requires one of the following:
• External power adapter module*, or
• PoE PD connection to the Ethernet Port.
The access point is an IEEE 802.3af Compatible PD (PoE Powered Device) - Class 0.
*Use only the external power adapter module supplied with this product. Power adapter module
specification are provided below.
Universal power adapter module (5188-6700):
– AC Input Voltage: 100-240 V
– Maximum AC Input Current: 0.5 A
– AC Input Frequency Range: 50/60 Hz
– Power Consumption: 15 W
– DC Output Voltage: 12 ±10% V
– Maximum DC Output Current: 1.25 A
Wall plug-in power adapter module (5184-5863,
5184-5864):
– AC Input Voltage: 100-240 V
– Maximum AC Input Current: 0.4 A
– AC Input Frequency Range: 50/60 Hz
– Power Consumption: 13 W
– DC Output Voltage: 12 ±10% V
– Maximum DC Output Current: 1.085 A
Physical:
Dimensions: 195 mm (7.6 in) x 128 mm (5.0 in) x 32 mm (1.25 in)
Environmental:
Operating Temperature: 0°C to 40°C (32°F to 104°F)
Relative humidity: 15% to 95% at 40°C (104°F), non-condensing
Non-Operating Temperature: -40°C to 70°C (-40°F to 158°F)
Non-Operating Relative
humidity: 15% to 95% at 65°C (149°F), non-condensing
Maximum Altitude: 4.6 km (15,000 ft)
Acoustic: Power: 0 dB (no fan)
Safety:
Stamdards: EN 60950-1:2006+A11:2009

1-2
HP V-M200 802.11n Access Point
External Power Adapters and Power Cords:
External Power Adapters and Power Cords:
Connectors
■A single RJ-45 network port compatible with the following standards:
• IEEE 802.3 (10BASE-T)
• IEEE 802.3u (100BASE-TX)
• IEEE 802.3ab (1000BASE-T)
• IEEE 802.3x (full-duplex flow control
• IEEE 802.3af (PoE)
Autonegotiation of link speed and duplex mode is provided.
Note This port supports Auto-MDIX. For PoE support, network cables must use all 4 wire
pairs.
■Three RP-SMA connectors for external antennas.
HP V-M200 802.11n Access Point (J9467A NA, J9468A WW):
Universal External AC/DC
Power Adapter AC Power Cords for Universal External AC/DC Power Adapter
All countries/regions 5188-6700 Australia/New Zealand
Thailand
China
Continental Europe/Denmark/
....Switzerland/Israel/Vietnam/Indonesia
India
South Africa
8121-0870
8121-0664
8120-8373
8120-6314
8121-0702
8120-6317
Taiwan
United Kingdom/Hong Kong/
Singapore/Malaysia
United States/Canada/Mexico
Brazil
Argentina
Chile
8121-0963
8120-8699
8120-6313
8121-1081
8120-8367
8121-0514
Wall Plug-in External AC/DC Power Adapter (AC Power cords are not used)
United States/Canada
Continental Europe/Denmark/Norway/Sweden/Switzerland 5184-5863 5184-5864

2-1
Safety and EMC Regulatory Statements
Safety Information
2
Safety and EMC Regulatory Statements
Safety Information
Grounding
Depending on the product model, your product will be classified either as a safety class I or
safety class II compliant device. Class I devices require a connection to earth ground (3-
terminal plug), while class II devices incorporate a 2-terminal plug.
Class I: There must be an uninterruptible safety earth ground from the main power source
to the product's power cord or supplied power cord set. Whenever it is likely that the
protection has been impaired, disconnect the power cord until the ground has been
restored.
Class II: Safety class II-compliant devices include supplemental insulation to protect
against electric shock, and do not require a connection to earth ground.
For LAN connections:
■If your LAN covers an area served by more than one power distribution system, be
sure their safety grounds are securely interconnected.
■LAN cables may occasionally be subject to hazardous transient voltages (such as
lightning or disturbances in the electrical utilities power grid). Handle exposed metal
components of the network with caution.
Documentation reference symbol. If the product is marked with this
symbol, refer to the product documentation to get more information
about the product.
WARNING A WARNING in the manual denotes a hazard that can cause injury or
death.
CAUTION A CAUTION in the manual denotes a hazard that can damage the
equipment or create a non-compliant condition.
Do not proceed beyond a WARNING or CAUTION notice until you have
understood the hazardous conditions and have taken appropriate steps.
!

2-2
Safety and EMC Regulatory Statements
Informations concernant la sécurité
■This product and all interconnected equipment must be installed indoors within the
same building, including all associated LAN connections as described by Environment
A of the IEEE 802.3af standard.
Servicing
There are no user-serviceable parts inside this product. Any servicing, adjustment,
maintenance, or repair must be performed only by service-trained personnel.
This product does not have a power switch; it is powered on when the power cord is
plugged in.
Informations concernant la sécurité
Bases
Suivant le modèle, votre produit sera classé comme un équipement conforme à la classe
de sécurité I ou II. Les équipements de la classe I doivent être raccordés à la terre (fiche
3 broches), tandis que les équipements de la classe II intègrent une fiche 2 broches.
Classe I : La source d'alimentation principale doit être munie d'une prise de terre de
sécurité installée aux bornes du câblage d'entrée, sur le cordon d'alimentation ou le cordon
de raccordement fourni avec le produit. Lorsque cette protection semble avoir été
endommagée, débranchez le cordon d'alimentation jusqu'à ce que la mise à la terre ait été
réparée.
Classe II :Les équipements conformes à la classe II incluent une isolation supplémentaire
pour la protection contre les chocs électriques et ne doivent pas forcément être raccordés
à la terre.
Symbole de référence à la documentation. Si le produit est marqué
de ce symbole, reportez-vous à la documentation du produit afin
d'obtenir des informations plus détaillées.
WARNING Dansladocumentation,unWARNINGindique undangersusceptible
d'entraîner des dommages corporels ou la mort.
CAUTION Un texte de mise en garde intitulé CAUTION indique un danger
susceptible de causer des dommages à l'équipement.
Ne continuez pas au-delà d'une rubrique WARNING ou CAUTION
avant d'avoir bien compris les conditions présentant un danger
et pris les mesures appropriées.
!

2-3
Safety and EMC Regulatory Statements
Hinweise zur Sicherheit
Pour les connexions LAN :
■Si votre réseau local s'étend sur une zone desservie par plus d'un système de distribu-
tion de puissance, assurez-vous que les prises de terre de sécurité sont convenable-
ment interconnectées.
■Les câbles de réseaux locaux peuvent occasionnellement être soumis
à des surtensions transitoires dangereuses (telles que la foudre ou des perturbations
dans le réseau d'alimentation public). Manipulez les composants métalliques du
réseau avec précaution.
■Ce produit et tous les équipements interconnectés doivent être installés à l'intérieur,
dans le même bâtiment, y compris toutes les connexions LAN, comme indiqué dans
la norme IEEE 802.3af (Environnement A).
Dépannage
Aucune pièce à l'intérieur de ce produit ne peut être réparée par l'utilisateur. Tout
dépannage, réglage, entretien ou réparation devra être confié exclusivement à un
personnel qualifié.
Cet appareil ne comporte pas de commutateur principal ; la mise sous tension est effectuée
par branchement du cordon d'alimentation.
Hinweise zur Sicherheit
Erdung
Je nach Produktmodell wird Ihr Produkt als Gerät nach Sicherheitsklasse I oder
Sicherheitsklasse II eingestuft. Für Geräte der Klasse I ist eine Verbindung mit Erdung (3-
poliger Stecker) erforderlich, während Geräte der Klasse II einen 2-poligen Stecker
enthalten.
Symbol für Dokumentationsverweis. Wenn das Produkt mit diesem
Symbol markiert ist, schlagen Sie bitte in der Produktdokumentation
nach, um mehr Informationen über das Produkt zu erhalten.
WARNING Eine WARNING in der Dokumentation symbolisiert eine Gefahr,
die Verletzungen oder sogar Todesfälle verursachen kann.
CAUTION CAUTION in der Dokumentation symbolisiert eine Gefahr, die dis
Gerät beschädigen kann.
Fahren Sie nach dem Hinweis WARNING oder CAUTION erst
fort, nachdem Sie den Gefahrenzustand verstanden und die
entsprechenden Maßnahmen ergriffen haben.
!

2-4
Safety and EMC Regulatory Statements
Hinweise zur Sicherheit
Klasse I: Es muss eine ununterbrochene Sicherheitserdung von der Hauptstromquelle bis
zum Stromversorgungskabel des Produkts oder dem mitgelieferten
Stromversorgungskabel vorhanden sein. Wenn es wahrscheinlichist, dass der Schutz nicht
mehr besteht, trennen Sie das Stromkabel, bis die Erdung wiederhergestellt wurde.
Klasse II: Geräte gemäß Sicherheitsklasse II weisen eine Zusatzisolierung zum Schutz
vor Stromschlägen auf und erfordern keine Erdungsverbindung.
Für LAN-Verbindungen:
■Wenn Ihr LAN ein Gebiet umfasst, das von mehr als einem Stromverteilungssystem
beliefert wird, müssen Sie sich vergewissern, dass die Sicherheitserdungen fest
untereinander verbunden sind.
■LAN-Kabel können gelegentlich gefährlichen Übergangsspannungen ausgesetzt
werden (beispielsweise durch Blitz oder Störungen in dem Starkstromnetz des Elek-
trizitätswerks). Bei der Handhabung exponier-ter Metallbestandteile des Netzwerkes
Vorsicht walten lassen.
■Dieses Produkt und sämtliche angeschlossene Ausrüstung einschließlich aller zuge-
hörigen LAN-Verbindungen müssen in den Innenräumen desselben Gebäudes install-
iert werden, wie in der Norm IEEE 802.3af für Umgebung A beschrieben.
Wartung
Dieses Gerät enthält innen keine durch den Benutzer zu wartenden Teile. Wartungs-,
Anpassungs-, Instandhaltungs- oder Reparaturarbeiten dürfen nur von geschultem
Bedienungspersonal durchgeführt werden.
Dieses Gerät hat keinen Netzschalter; es wird beim Anschließen des Netzkabels
eingeschaltet.

2-5
Safety and EMC Regulatory Statements
Considerazioni sulla sicurezza
Considerazioni sulla sicurezza
Messa a terra
A seconda del modello, il prodotto sarà classificato come dispositivo di sicurezza
conforme alla classe I o alla classe II. I dispositivi di classe I richiedono una connessione
alla messa a terra (connettore a 3 terminali), mentre quelli di classe II hanno un connettore
a 2 terminali incorporato.
Classe I: deve essere presente una messa a terra di sicurezza di continuità dalla fonte di
alimentazione principale al cavo di alimentazione del prodotto o al gruppo dei cavi di
alimentazione. Se questa protezione non dovesse più sembrare accoppiata, scollegare il
cavo di alimentazione fino a che non viene ripristinata la messa a terra.
Classe II: i dispositivi conformi alla sicurezza di classe II includono un isolamento
supplementare per la protezione dalle scosse elettriche e non richiedono una connessione
alla messa a terra.
Per le connessioni LAN:
■se la vostra LAN copre un'area servita da più di un sistema di distribuzione elettrica,
accertatevi che i collegamenti a terra di sicurezza siano ben collegati fra loro;
■i cavi LAN possono occasionalmente andare soggetti a pericolose tensioni transitorie
(ad esempio, provocate da lampi o disturbi nella griglia d'alimentazione della società
elettrica); siate cauti nel toccare parti esposte in metallo della rete.
■Questo prodotto e tutti i dispositivi collegati, incluse le connessioni LAN associate,
devono essere installati all'interno dello stesso edificio come descritto dallo standard
IEEE 802.3af (Environment A).
Simbolo di riferimento alla documentazione. Se il prodotto
è contrassegnato da questo simbolo, fare riferimento alla
documentazione sul prodotto per ulteriori informazioni su di esso.
WARNING La dicitura WARNING denota un pericolo che può causare lesioni
omorte.
CAUTION La dicitura CAUTION denota un pericolo che può danneggiare
le attrezzature.
Non procedere oltre un avviso di WARNING o di CAUTION prima di
aver compreso le condizioni di rischio e aver provveduto alle misure
del caso.
!

2-6
Safety and EMC Regulatory Statements
Consideraciones sobre seguridad
Manutenzione
Nessun componente di questo prodotto può essere riparato dall'utente. Qualsiasi lavoro
di riparazione, messa a punto, manutenzione o assistenza va effettuato esclusivamente da
personale specializzato.
Questo apparato non possiede un commutatore principale; si mette scotto tensione
all'inserirsi il cavo d'alimentazione.
Consideraciones sobre seguridad
Toma de tierra
Dependiendo del modelo del producto, este aparecerá clasificado como dispositivo que
cumple los requisitos de la categoría de seguridad I o de la categoría de seguridad II. Los
dispositivos de categoría de seguridad I requieren una conexión a tierra (clavija de 3
terminales), mientras que los dispositivos de categoría de seguridad II incorporan una
clavija de 2 terminales.
Categoría I: debe haber una puesta a tierra continua desde la fuente principal de energía
hasta el cable de la corriente del producto o el grupo de cables proporcionado. Siempre
que quepa la posibilidad de que la protección haya sido dañada, desconecte el cable de la
corriente hasta que la toma de tierra haya sido restaurada.
Categoría II: los dispositivos de categoría de seguridad II incluyen un aislamiento
adicional como protección contra descargas eléctricas y no requieren una conexión a
tierra.
Símbolo de referencia a la documentación. Si el producto va
marcado con este símbolo, consultar la documentación del
producto a fin de obtener mayor información sobre el producto.
WARNING Una WARNING en la documentación señala un riesgo que podría
resultar en lesiones o la muerte.
CAUTION Una CAUTION en la documentación señala un riesgo que podría
resultar en averías al equipo.
NoproseguirdespuésdeunsímbolodeWARNINGoCAUTIONhasta
no haber entendido las condiciones peligrosas y haber tomado las
medidas apropiadas.
!
