human care Carl-Oskar User manual

Accessory manual
Carl-Oskar, Rebel, Carl-Oskar RA, Staffan RA, Rebel RA,
Carl-Oskar TW/gåbord, Staffan TW/gåbord, Rebel TW/
gåbord, Svea TW/gåbord.

2
www.humancaregroup.com
Content
ENGLISH
Accessory overview 3
Assembly Tray 4
Assembly Slow Down Brake 4
Assembly cane holder 5
Assembly One Hand Brake 6
Assembly Back Support 7
Assembly Curb Climber 8
Assembly Splash Guard 9
Assembly Oxygen Holder 9
Assembly Basket 11
SVENSKA
Tillbehörsöversikt 12
Montering bricka 13
Montering släpbroms 13
Montering käpphållare 14
Montering enhandsbroms 15
Montering ryggband 16
Montering steghjälp 17
Montering stänkskydd 18
Montering Syrgashållare 18
Montering korg 20

www.humancaregroup.com
3
Accessory Manual (ENG)
Carl-Oskar, Rebel, Carl-Oskar RA, Staffan RA, Rebel RA, Carl-Oskar TW, Staffan
TW, Rebel TW, Svea TW.

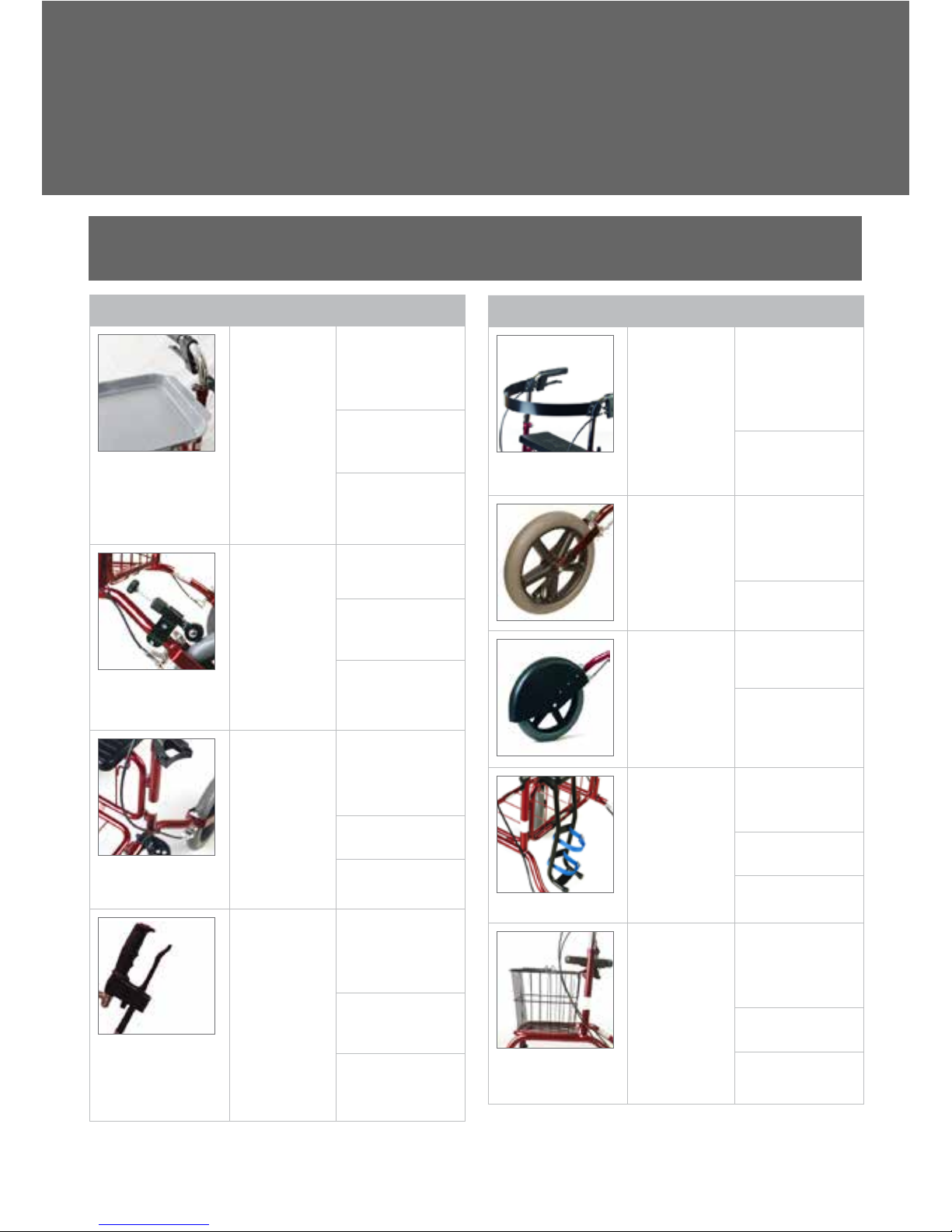

Accessory overview
Image Description Part no
Tray
Practical for
resting light
weight items.
C-O & Rebel:
57 cm: 10651,
62cm, 67cm and
72cm: 10602
C-O RA/TW,
Rebel RA/TW:
10602
Staffan RA/TW,
Svea TW:
Not avaliable
Slow down
brake
Prevents
the rollator
from moving
too fast and
enables a
controlled
walking speed
for the user.
C-O & Rebel:
10620
C-O RA/TW,
Rebel RA/TW:
10620
Staffan RA/TW,
Svea TW:
Not avaliable
Cane
holder
Simplifies the
transportation
of a cane.
C-O & Rebel, C-O
RA/TW, Rebel
RA/TW:
10603
Staffan RA/TW:
40603
Svea TW:
Not avaliable
One-hand
brake
Allows the
user to
control brake
functions with
one hand.
C-O & Rebel, C-O
RA/TW, Rebel
RA/TW:
10652
C-O RA/TW,
Rebel RA/TW,
Svea TW: 10653
Staffan RA/TW:
10653 (low) 10654
(high)
Image Description Part no
Backrest
Supports the
back while
resting.
C-O and Rebel:
57 cm, 62cm and 67
cm models: 10621.
Part no. for 72cm
model: 10655
All other models:
Not avaliable
Curb
climber
Helps raise the
rollator onto a
curb.
C-O & Rebel, C-O
RA/TW, Rebel
RA/TW, Svea TW:
10612
Staffan RA/TW:
Not avaliable
Splash
guard
Protects legs
and clothes.
Sold in pairs.
C-O, C-O RA/TW:
10608
All other models:
Not avaliable
Oxygen
holder
Holds oxygen
tube
firmly in place.
C-O & Rebel, C-O
RA/TW, Rebel
RA/TW: 10615
Staffan RA/TW:
40605
Svea TW:
Not avaliable
Basket
with
handle
Basket ideal
for shopping.
C-O & Rebel, C-O
RA/TW, Rebel
RA/TW:
10601
Staffan RA/TW:
40601
Svea TW:
Not avaliable

4
www.humancaregroup.com
Assembly Tray
Carl-Oskar, Rebel, C-O RA/TW, Rebel RA/TW
Assemble the tray on to the seat of the rollator
as according to picture. Remove the tray from
the seat by pulling in the back of the tray.
For the RA/TW models the tray is only suitable
for the models with a seat.
maximum weight: 5 kg
ENG
Assembly Slow Down Brake ENG
Place the two parts of the slow down brake
above the rear fork (see picture 1).
Preassemble the slow down brake with the
screws and the locking nuts.
Adjust by heightening or lowering so that the
wear washer on the tyre brake can move easily
without the slow down brake coming in its way.
The slow down brakes wheel shall also be in the
center of the rollators tyre.
Tighten the screws and assure that the slow
down brake is hardly tightened.
Adjustment of slow down brake (picture 2)
Tighten the knob until preferred pressure is
attained (the harder pressure the more inert
rolling of the rollator).
Lock the knob by tightening the nut.
Picture 1
Picture 1

www.humancaregroup.com
5

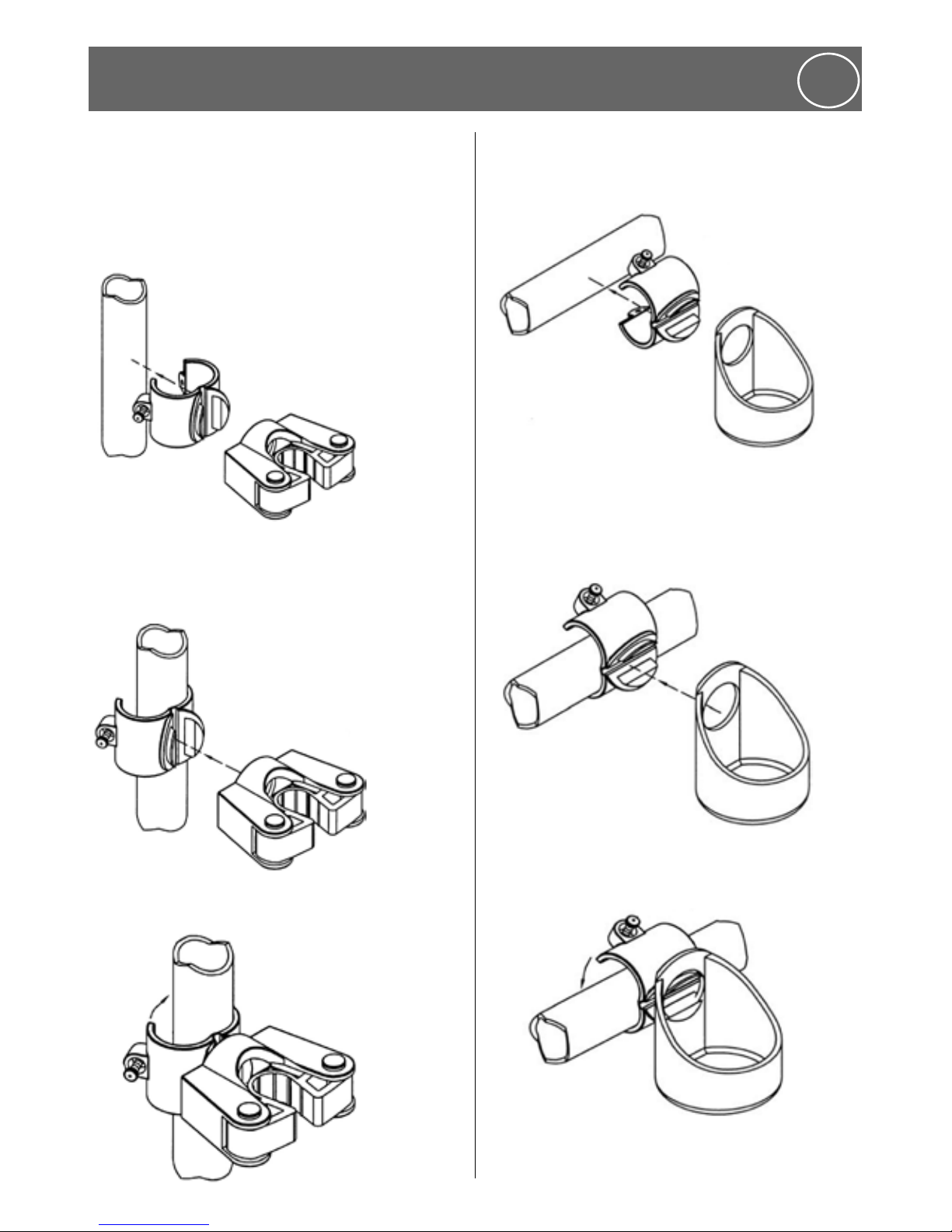

Assembly cane holder ENG
Assembling upper part.
The cane holder is delivered in two main parts, an
upper and a lower. These are in turn composed of
two parts, verify that you have received them.
1. Open the clamp about that much it can be lead
over the handle pipe.
2. Before closing the clamp, take the attachment
and lead the pliers of the clamp through the
hole of the attachment. Attend on turning it in
preferred position.
3. Close the clamp and tighten the screw. Note!
Make sure that the attachment is secured.
Assembling lower part.
1. Open the clamp about that much it can be lead
over the handle pipe.
2. Before closing the clamp, take the cup and
lead the pliers of the clamp through the hole of
the attachment. Attend on turning it in preferred
position.
3. Close the clamp and tighten the screw. Note!
Make sure that the cup is secured.

6
www.humancaregroup.com
Assembly One Hand Brake ENG
The one-hand brake allows the user to brake the
walking-aid with one hand.
The single hand brake can be assembled
afterwards or be ordered as preassembled.
When ordering a preassemled single hand brake,
please state on which side the handle brake
should be placed.
Disassembling
1. Disassemble the wires from the wheels on
both sides of the rollator. Disassemble the end
cover (1) from the holder (5) and remove the
wires and wire housings from the rollator.
2. Remove the brake lever (2) on the side which
shall not be used as one-hand brake.
Assembling
1. Attach the two adapters (6) in the end cover
back (7).
2. Assemble the belonging wires and wire
housings and attach the end cover back. Pull
the wires around the roll (3) and secure it with
the brake handle pin (4) to the brake lever.
Attach the brake lever to the holder.
3. Assemble the wires to the wheels on each side.
The shorter wire housing shall be assembled
on the same side as the one-hand brake.
4. Adjust the brake with the adjustment screw for
increased / decreased braking action.
1
2
43
5
7
6
Assembly Back Support ENG
The back support comes with the following parts:
A: Holder (2st)
B: Holder (2st)
C: Screw M4x14 (4st)
D: Screw M4x20 (4st)
E: Nut M4 (8st)
F: Back strap (1st)
A
B
C
D
F
E

www.humancaregroup.com
7
The back strap can be adjusted to different
lengts
Fold both ends of the back strap (so they
overlap each other) until preferred length is
achieved.
Draw the radius and the holes on the
underlying part and cut it along the marking.
Control measure the new end. The distance
from the hole to the radius shall be 7mm.
7mm
Assembling of the back support to the rollator
Place the holders (A and B) to the pipe, where
the bending begins, and put the end of the back
strap between them.
Push the strap against the holder A so the two
protruding cylinders pushes through the straps
hole. Press the two holders against each other
and tighten with the screws. The screw C is for
the front holes where the back strap is fixed.
The screw D is for the rear holes.
Pay attention to cracks and loose parts. Make
sure the back support is firmly tightened by
pulling it.
The rollator must NOT be hanged, carried or
lifts in its back support.
CDA
B

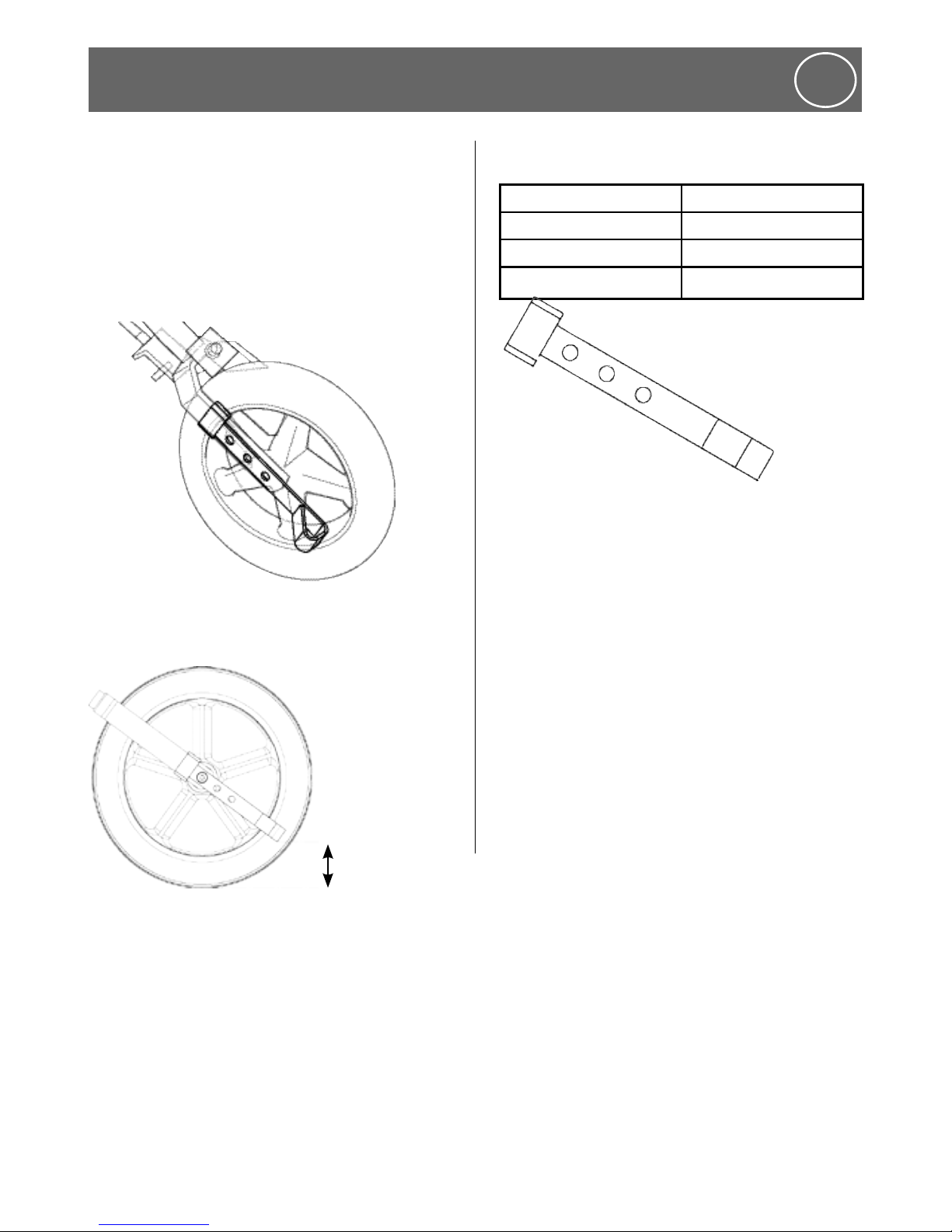

Assembly Curb Climber ENG
1. Disassemble pinbolt and nut.
2. Assemble the curb climber on the right or
left inside of the rollator after height, as
according to table.
3. Fix the curb climber with new pinbolt and nut.
The curb climber has three holes which does
it suitable for both Carl-Oskar, Rebel and Svea,
and possible to set after height from ground.

8
www.humancaregroup.com

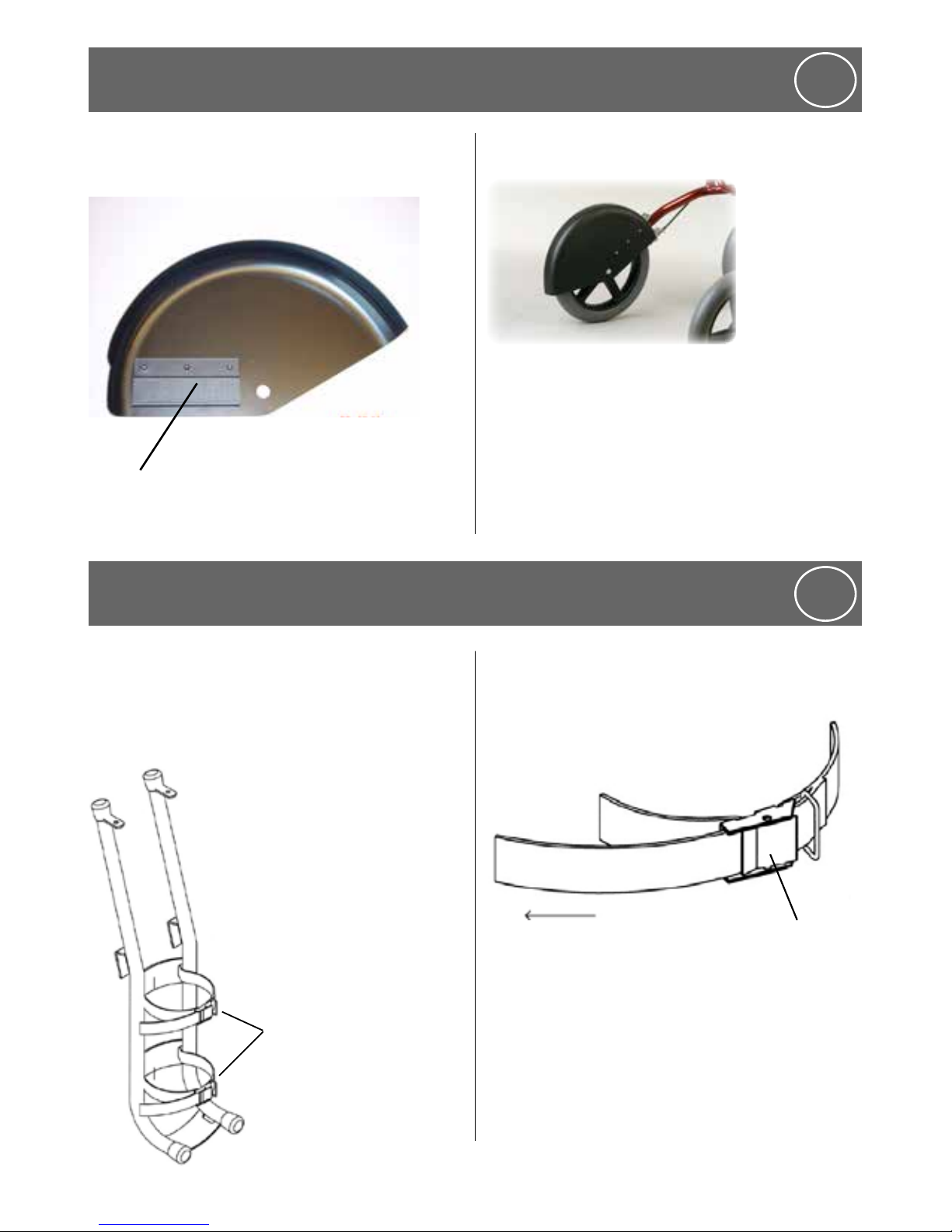

Assembly Splash Guard ENG
The splash guard shall be assembled in the inside
of the rollator by the attachment on to the rear
fork.
Attachment
Assembled on the rollator
Distance between curb climber and ground, see
table below.
Carl-Oskar Rebel/Svea
61mm -
76mm 22 mm
91mm 37 mm
- - - - - - - - - - - - - - - A
- - - - - - - - - - - - B
- - - - - - - - - C
Instrucons for using the curb climber
Place the sole on the curb climber and by
moving the rollator backward, the front wheel
lifts. Do not step on the curb climber.
Note! Pinbolt and nut must be replaced when
assembling the curb climber.

www.humancaregroup.com
9

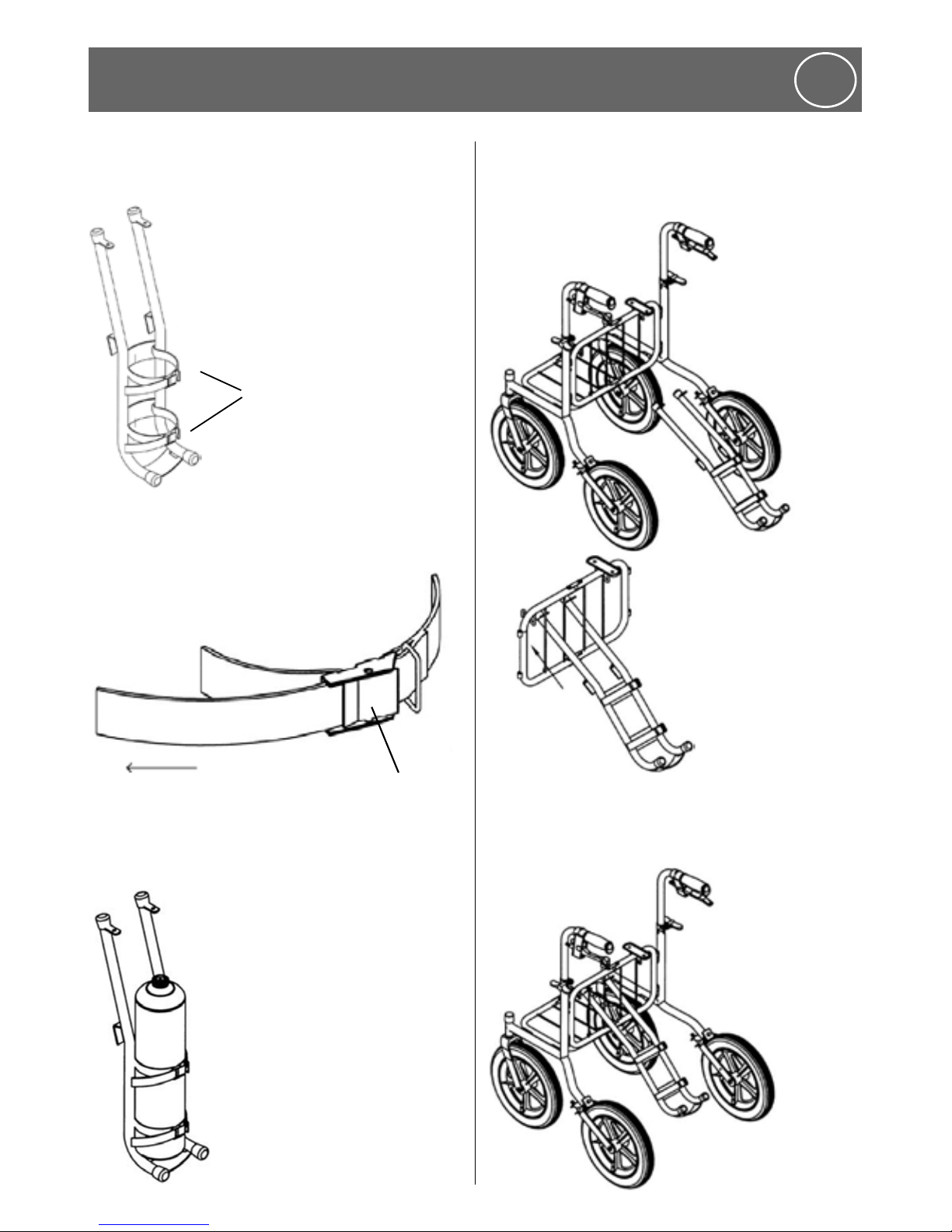

Assembly Oxygen Holder ENG
Assembling the oxygen holder
The oxygen holder is delivered complete with
two preassembled straps
Preassembled straps
1. Loosen the straps before the tank is put in
place by pushing the lock, on the strap, and
pull out the loop to preferred size.
Pull in this direction to
secure the tank.
Push to
loosen
2. Tighten both straps when the tank is in place
to secure it.
Assembling the oxygen holder on the rollator
1. Tilt the oxygen holder and pull it through the
upper gate. The holder shall be placed in the
middle of the gate.
2. Hook the oxygen holder to the lower pipe of
the gate and lt it back (vercal) so that the
upper aachment on the holder slides under
the upper pipe of the gate.

10
www.humancaregroup.com
3. Make sure the oxygen holder is kept in place.
C-O & Rebel, C-O RA/TW, Rebel RA/TW:
Place and aach the basket under both of the
hooks with the straight side of the basket against
the gate, as according to picture. Note! Placing
of basket is only allowed when the rollator is in
unfold posion. Max load 10kg.

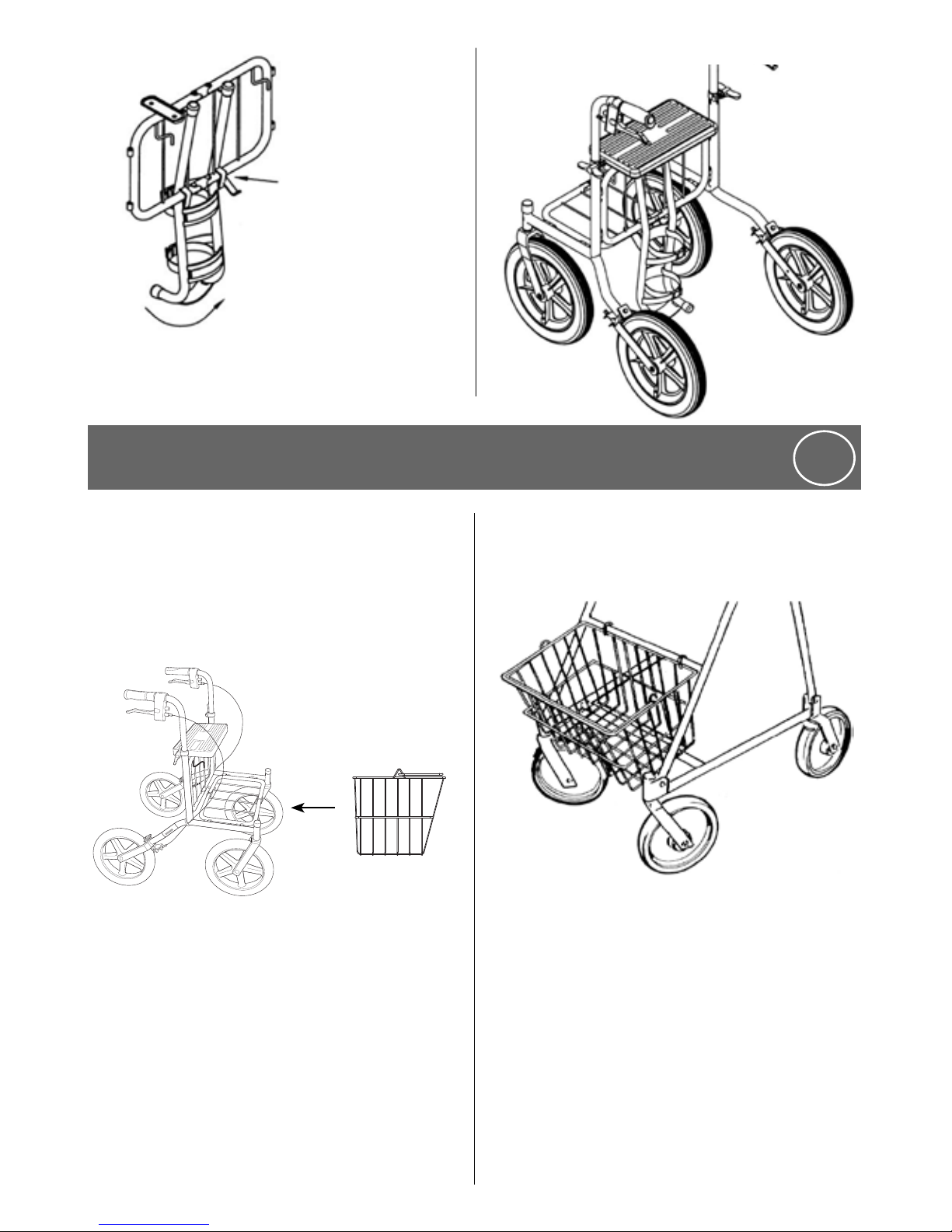

Assembly Basket ENG
Staan RA/TW:
Assemble the basket on the rollator by hanging
the basket in the hooks on the front of the
rollator.

www.humancaregroup.com
11
Tillbehörsmanual (SE)
Carl-Oskar, Rebel, Carl-Oskar RA, Staffan RA, Rebel RA, Carl-Oskar gåbord,
Staffan gåbord, Rebel gåbord, Svea gåbord.
Tillbehörsöversikt
Bild Beskrivning Artikelnummer
Bricka
Underlättar
förflyttning av
saker.
C-O & Rebel:
57 cm: 10651,
62cm, 67cm och
72cm: 10602
C-O RA/GB, Rebel
RA/GB (enbart
med sits): 10602
Staffan RA/GB,
Svea GB:
Finns ej
Släpbroms
Tillbehör som
gör rollatorn
mindre
lättrullad.
C-O & Rebel:
10620
C-O RA/GB, Rebel
RA/GB: 10620
Staffan RA/GB,
Svea GB:
Finns ej
Käpp-
hållare
Underlättar
medtagandet
av käpp.
C-O & Rebel, C-O
RA/GB, Rebel
RA/GB:
10603
Staffan RA/GB:
40603
Svea GB:
Finns ej
Enhands-
broms
Möjliggör
att styra
bromsarna
med en hand.
C-O & Rebel, C-O
RA/GB, Rebel
RA/GB:
10652
C-O RA/GB, Rebel
RA/GB, Svea GB:
10653
Staffan RA/GB:
10653 (låg) 10654
(hög)
Bild Beskrivning Artikelnummer
Ryggband
Ger ett stöd
åt ryggen när
brukaren vill
sitta.
C-O och Rebel:
57 cm, 62cm och 67
cm models: 10621.
72cm model: 10655
Andra modeller:
Finns ej
Steghjälp
Underlättar
förflyttning
över hinder.
C-O & Rebel, C-O
RA/GB, Rebel RA/
GB, Svea GB:
10612
Staffan RA/GB:
Finns ej
Stänk-
skydd
Skyddar ben
och klädsel.
C-O, C-O RA/GB:
10608
Andra modeller:
Finns ej
Syrgas-
hållare
Ger säker
förvaring av
syrgastub.
C-O & Rebel, C-O
RA/GB, Rebel RA/
GB: 10615
Staffan RA/GB:
40605
Svea GB:
Finns ej
Korg
Underlättar
vid inköp och
utflykter.
maxvikt: 10 kg
C-O & Rebel, C-O
RA/GB, Rebel
RA/GB:
10601
Staffan RA/GB:
40601
Svea GB:
Finns ej

12
www.humancaregroup.com
Montering bricka
För modeller:
C-O & Rebel: 57 cm: 10651, 62cm, 67cm och 72cm: 10602
C-O RA/GB, Rebel RA/GB (enbart med sits): 10602
Montera brickan på rollatorns sits enligt figur.
Brickan demonteras från sitsen genom att dra
i brickans bakkant. På RA och gåbord utan sits
kan ej brickan användas.
Max belastning: 5 kg
SE
Montering släpbroms SE
För modeller:
C-O & Rebel: 10620
C-O RA/GB, Rebel RA/GB: 10620
Placera släpbromsens två delar ovanför
bakgaffeln (se bilden).
Förmontera släpbromsen med skruvarna och
låsmuttrarna.
Justera i höjdled så att slitbrickan på
däckbromsen kan röra sig fritt utan att
släpbromsen är i vägen. Släpbromsens hjul ska
även vara i centrum av rollatorns hjul.
Dra åt skruvarna och försäkra dig om att
släpbromsen sitter ordentligt fast.

www.humancaregroup.com
13
Montering käpphållare SE
Inställning av släpbromsen
Skruva åt ratten tills önskat tryck på hjulet uppnås
(ju hårdare tryck desto trögare rullar rollatorn).
Lås fast ratten genom att dra åt muttern.
För modeller: C-O & Rebel, C-O RA/GB, Rebel RA/GB: 10603
Staffan RA/GB: 40603
Montering överdel
Käpphållare levereras i två huvuddelar, en
överdel och en underdel. Dessa består i sin tur
består av ytterligare två delar, kontrollera att du
har fått dessa.
1. Öppna klamman så pass mycket att den kan
föras över handtagsröret.
2. Innan klamman stängs, ta fästet och för in
klammans griptänder genom hålet i fästet. Passa
på att vrida den i önskad läge.
3. Stäng klamman och skruva åt skruven. OBS!
Kontrollera att fästet sitter fast.
Montering överdel
1. Öppna klamman så pass
mycket att den kan föras över sidoröret.

14
www.humancaregroup.com
2. Innan klamman stängs, ta koppen och för in
klammans griptänder genom hålet i koppen.
Passa på att vrida koppen i önskad läge.
3. Stäng klamman och skruva åt skruven. OBS!
Kontrollera att koppen sitter fast.
Montering enhandsbroms SE
För modeller:
C-O & Rebel, C-O RA/GB, Rebel RA/GB: 10652
C-O RA/GB, Rebel RA/GB, Svea GB: 10653
Staffan RA/GB: 10653 (låg) 10654 (hög)
Enhandsbromsen tillåter brukaren att bromsa
hjälpmedlet med en hand.
Enhandsbromsen kan eftermonteras eller
beställas fabriksmonterade. Vid beställning av
fabriksmonterad enhandsbroms, ange vilken sida
bromshandtaget skall sitta på.
Demontering
1. Demontera wirarna vid hjulen på båda
sidorna av rollatorn. Demontera hylsan (1)
från hållaren (5) och avlägsna wirarna och
wirehöljena helt från rollatorn.
2. Tag bort bromshandtaget (2) på den sidan som
inte ska användas som enhandsbroms.
Montering
1. Skruva fast de två adaptrarna (6) i hylsan (7).
2. Montera tillhörande wirar och wirehöljen
och fäst åter hylsan (7). Dra wirarna runt
brytrullen (3) och säkra rullen med sprinten
(4) i bromshandtaget. För in bromshandtaget i
hållaren.
3. Montera åter fast wirarna vid hjulen på
respektive sida. Det kortare wirehöljet
ska monteras på samma sida som
enhandsbromsen monterats på.
4. Justera bromsen med justerskruven för ökad /
minskad bromsverkan.
1
2
43
5
7
6

www.humancaregroup.com
15
Montering ryggband SE
För modeller: C-O, Rebel: 57 cm, 62cm och 67 cm models: 10621.
72cm model: 10655
Ryggbandet levereras med följande detaljer:
A: Hållare (2st)
B: Hållare (2st)
C: Skruv M4x14 (4st)
D: Skruv M4x20 (4st)
E: Mutter M4 (8st)
F: Ryggband (1st)
F: Back strap (1st)
A
B
C
D
F
E
Ryggbandet kan anpassas ll olika längder
Vik ihop ändarna på ryggbandet (så att de
överlappar varandra) tills den önskvärda längden
uppnås.
Rita av radien och hålen på den underliggande
delen och såga av efter markeringen.
Kontrollmät den nya änden. Från radie till hålet
ska avståndet vara 7mm.
7mm
Montering av ryggbandet på rollatorn
Placera hållarna (A och B) på röret där
bockningen startar och skjut in ryggbandets ände
mellan dem.
Tryck bandet mot hållaren A så att de två
utstickande cylindrarna tränger igenom
ryggbandets hål. Pressa de två halvorna mot
varandra och skruva ihop. Skruven C går i de
två främre hålen där ryggbandet är fixerat och
skruven D går i de bakre hålen.
OBS! Var uppmärksam mot sprickor och lösa
delar. Kontrollera att ryggbandet är ordentligt
fastspänt genom att dra i det.
Rollatorn får INTE hängas, bäras eller lyftas i
ryggbandet.
CDA
B

16
www.humancaregroup.com
Montering steghjälp SE
För modeller:
C-O & Rebel, C-O RA/GB, Rebel RA/GB, Svea GB: 10612
1. Demontera hjulbult och mutter.
2. Montera steghjälpen på höger alternativt
vänster insida efter höjd, enligt tabell nedan.
3. Fixera steghjälpen med ny hjulbult och
mutter.
Steghjälpen har tre hål vilket gör den anpassad
för Carl-Oskar, Rebel och Svea samt går att
ställa efter önskad höjd från marken.
Avstånd mellan steghjälp och mark, se tabell
ovan.
Carl-Oskar Rebel/Svea
61mm -
76mm 22 mm
91mm 37 mm
- - - - - - - - - - - - - - - A
- - - - - - - - - - - - B
- - - - - - - - - C
Instrukoner för användning av steghjälp
Placera fotsulan på steghjälpen och genom att
föra rollatorn bakåt kommer framhjulen att
lyfta. Trampa inte på steghjälpen.
OBS! Hjulbult och mutter måste bytas vid
montering av steghjälp.

www.humancaregroup.com
17
Montering stänkskydd SE
För modeller: C-O, C-O RA/GB:10608
Stänkskyddet ska monteras på insidan av
rollatorn genom att haka fast det på bakgaffeln.
Fäste
Montering på rollatorn
Montering Syrgashållare SE
För modeller: C-O & Rebel, C-O RA/GB, Rebel RA/GB: 10615,
Staffan RA/GB: 40605
Montering syrgastub
Syrgashållare levereras komplett med två
förmonterade spännband.
Förmonterade
spännband.
1. Lossa spännbanden innan gasflaskan sätts in
genom att trycka in låsets platta på spännbandet
och dra ut öglan till önskad storlek.
Dra åt i denna riktning för
att säkra tuben
Tryck in för
att lossa

18
www.humancaregroup.com
2. Dra åt båda spännbanden när tuben är väl på
plats för att säkra den.
Montering på rollatorn
1. Vinkla syrgashållaren och för in den genom
övergrinden. Hållaren ska placeras i mien på
grinden.
2. Haka fast syrgashållaren i grindens nedre rör
och vinkla llbaka (lodrä) så a det övre
fästet på syrgashållaren glider under grindens
övre rör.
3. Känn eer a syrgashållaren sier på plats.

www.humancaregroup.com
19
För modeller:
C-O & Rebel, C-O RA/GB, Rebel RA/GB: 10601
Staffan RA/GB: 40601
C-O & Rebel, C-O RA/TW, Rebel RA/TW:
Placera och fäst korgen under båda krokarna
med den raka sidan av korgen mot grinden,
enligt bild. OBS! Placering av korgen får endast
ske när rollatorn är i uällt läge. Max last 10kg.
Staan RA/TW:
Montera korgen på rollatorn genom a hänga
korgen i dess krokar på rollatorns främre del.
Montering korg SE

HUMAN CARE SWEDEN (HQ)
Årstaängsvägen 21B
117 43 Stockholm
Phone:- [phone]
Fax:- [phone]
E-post: [e-mail]
www.humancare.se
HUMAN CARE CANADA
10-155 Colonnade Road
Ottawa, ON K2E 7K1
Phone:- 613.723.6734
Fax:- 613.723.1058
Email: [e-mail]
www.humancaregroup.com
HUMAN CARE UNITED STATES
4210 S. Industrial Drive, Suite 160
Austin, TX 78744
Phone: [phone]
Fax: [phone]
Email: [e-mail]
www.humancaregroup.com
HUMAN CARE AUSTRALIA
Unit 4, 49 Bertie Street
Port Melbourne, Victoria 3207
Phone:- 1300 132 736
Fax:- [phone]
Email: [e-mail]
www.humancaregroup.com
HUMAN CARE NETHERLAND
Elspeterweg 124
8076 PA Vierhouten
Phone: [phone]
Fax: [phone]
Email: [e-mail]
www.humancaregroup.com
99937- Accessory manual c-o, rebel, staffan, Svea (RA/TW)-Rev03 (2018-06-07)
