HumanTechnik lisa combi II User manual

DBedienungsanleitung
Funk-Kombisender
lisa combi II
Seite 2
GB Operating Instructions
Radio transmitter
RF lisa combi II
Page 8
FMode d’emploi
Emetteur radio lisa
combi II RF
Page 14
NL Gebruiksaanwijzing
Draadloze Kombizender
combi II RF
Pagina 20
IIstruzioni per l’uso
Radiotrasmettitore
combi II RF
Pagina 26
EInstrucciones de servicio
Radioemisor
combi II RF
Página 32
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

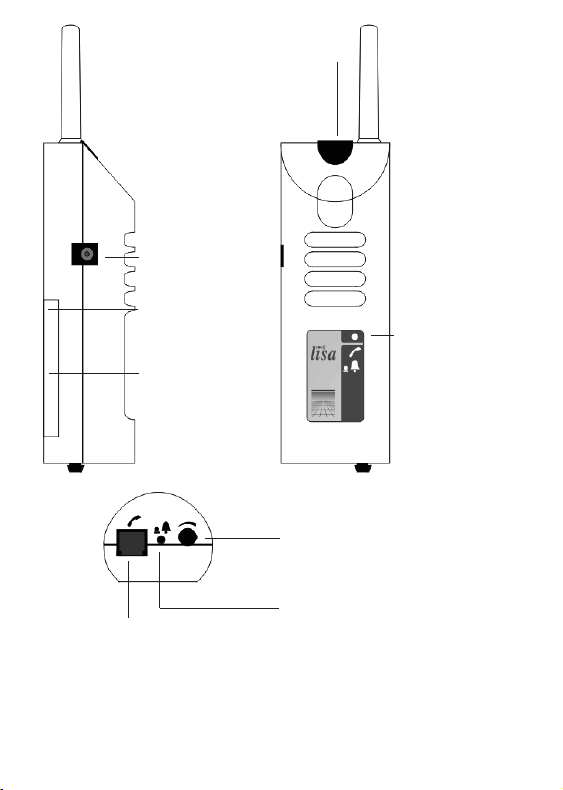

2 Deutsch
Netzteil-Buchse
Signalanzeige
>>Senden<<
Personenruftaste
Kanalwahlschalter
(im Batteriefach)
Batteriefach
Drehschalter für die Einstellung
der Mikrofonempfindlichkeit
Anschluss für das Mikrofon
Anschluss für
Telefonkabel galvanisch
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

Deutsch 3
Zubehör:
Telefonkabel galvanisch
Zubehör:
Mikrofonkabel mit 2,5 mm-Klinken-
stecker
Wir beglückwünschen Sie zum Erwerb
Ihres Funk lisa combi II Telefon galva-
nisch, Türklingel akustisch und hoffen,
dass Sie lange Zeit daran Freude
haben. Bitte lesen Sie diese Bedie-
nungsanleitung aufmerksam durch, um
die Anlage richtig in Betrieb nehmen
zu können und mit allen Möglichkeiten
des Systems vertraut zu werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nachfol-
gend aufgeführten Teile enthalten sind:
- Funk lisa combi II
- Telefonkabel galvanisch,
Länge 6 Meter
- Mikrofonkabel, Länge 1 Meter
- 9 V-Blockbatterie
- Bedienungsanleitung
- Garantiekarte
Sollten Teile fehlen, wenden Sie sich
bitte an den Fachhändler oder direkt
an den Hersteller.
Funktionsprinzip
Eine Signalanlage besteht aus min-
destens einem Sender und einem
Empfänger. Der
Funk lisa combi II
nimmt auf elektronischem Weg die
Klingelsignale von Tür und Telefon
auf und wandelt sie in Funkimpulse
um. Diese Funkimpulse (868,35 MHz)
werden drahtlos zum Empfänger
übertragen.
Besonderheiten
Ein erkanntes Signal wird insgesamt
22 Sekunden lang gesendet. Dies
erhöht Zuverlässigkeit und Reichweite.
Inbetriebnahme –
1. Einlegen der Batterie
Auf der Rückseite des Funk lisa combi
II befindet sich ein Batteriefach. Öffnen
Sie dieses, indem Sie mit einem Dau-
men den Batteriefachdeckel vom Gerät
nach rechts schieben. Verbinden Sie
eine 9 V-Blockbatterie mit dem
Anschlussstecker, legen Sie die Batte-
rie in die Aussparung und verschließen
Sie das Gerät wieder. Beim Ansch-
ließen der Batterie kann es zu einer
einmaligen Auslösung des Sende-
signals kommen.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

4 Deutsch
2. Einstellen des richtigen Funk-
kanals
Durch ein spezielles digitales Über-
tragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewähr-
leistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschie-
denen Funkkanälen.
Ab Werk ist der
Funk lisa combi II auf
Kanal 0 eingestellt. Nur wenn in
einem Haus Anlagen von verschiede-
nen Benutzern betrieben werden,
müssen die Geräte der einzelnen
Benutzer auf unterschiedliche Funk-
kanäle eingestellt werden.
Den gewünschten Kanal stellen Sie
ein, indem Sie den Kanalwahlschalter
im oberen Bereich des Batteriefachs
mit einem kleinen Schraubendreher
auf die gewünschte Kanalnummer
stellen.
Alle Sender und Empfänger müssen
auf den gleichen Kanal eingestellt
werden.

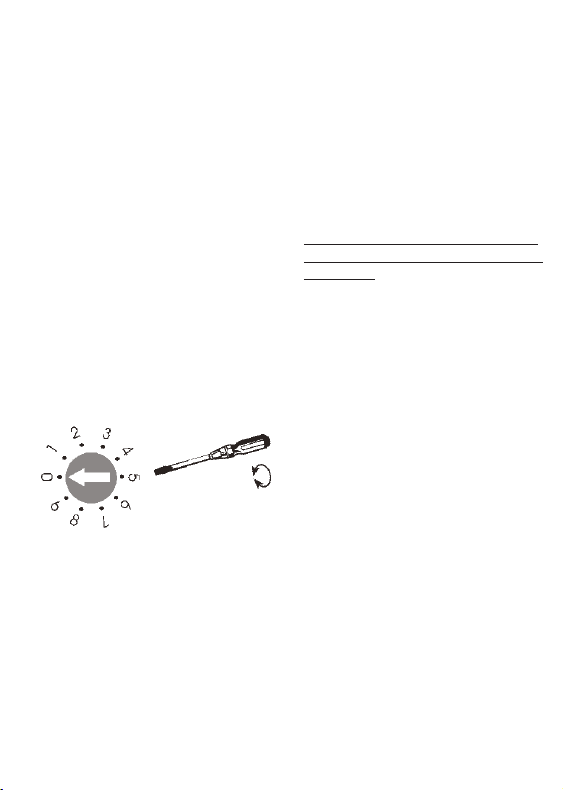

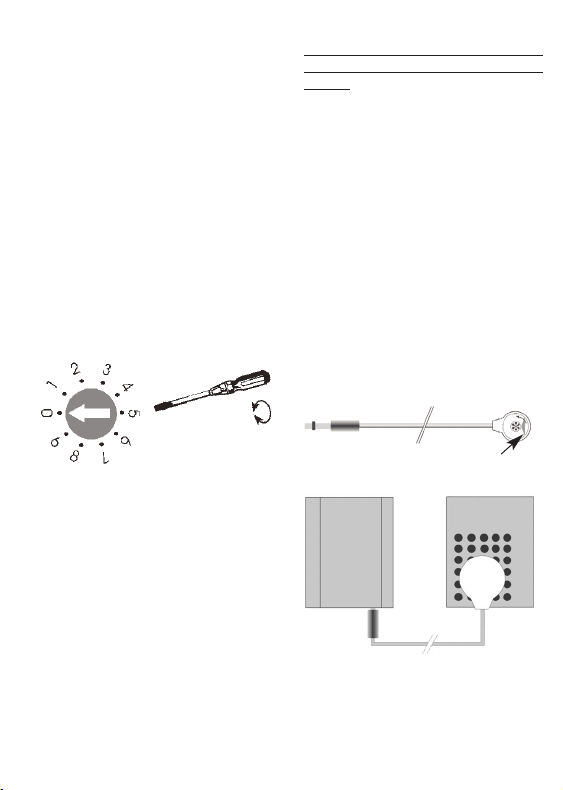

Abb.: Einstellen des Funkkanals.
3a. Installation des galvanischen
Telefonkabels
Stecken Sie das Ende mit dem
durchsichtigen Clip-Stecker (6-poli-
ger Westernstecker) in die An-
schlussbuchse an der Unterseite des
Funk lisa combi II , das andere Ende in
die N-Anschlussbuchse ihres Telefons
neben den Telefonstecker.
Achtung
Bitte verwenden Sie nur das im Liefer-
umfang enthaltene galvanische Tele-
fonkabel, da sonst die fehlerfreie Funk-
tion des Gerätes nicht gewährleistet
werden kann.
Der
Funk lisa combi II ist für den
Anschluss an das analoge Telefonnetz
ausgelegt.
Bei einem ISDN-Anschluss oder einer
Nebenstellenanlage verwenden Sie
den Funk-Telefonsender akustisch.
3b. Installation des Mikrofonkabels
Stecken Sie das Mikrofonkabel in die
Anschlussbuchse an der Unterseite
des
Funk lisa combi II und kleben Sie
das Mikrofongehäuse mit Hilfe des Kle-
berings auf die Schallaustrittsöffnung
Ihrer Türklingel/-Gegensprechanlage
fest. Ziehen Sie dazu die Schutzfolie
des Kleberings auf dem Mikrofon ab.
Für eine optimale Funktion des Sen-
ders sollte der Empfindlichkeits-Dreh-
schalter so eingestellt werden, dass er
sicher auf das Türklingeln reagiert.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

Deutsch 5

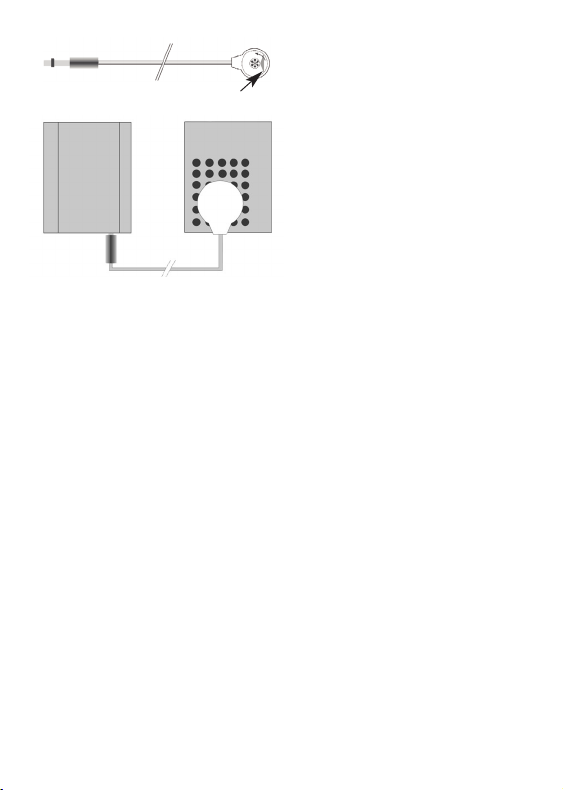

Abb.: Abziehen der Schutzfolie
Abb.: Einstecken des Mikrofonkabels
und Festkleben des Mikrofons an der
Schallaustrittsöffnung der Türklingel
Personenruftaste
Durch Drücken der Personenruftaste
am
Funk lisa combi II wird bei jedem
Empfänger, der auf den gleichen
Kanal eingestellt ist wie der Sender,
ein Signal ausgelöst. Sie erkennen
dies am Aufleuchten der Signallampe
für Personenruf. Damit können Perso-
nen in anderen Räumen gerufen wer-
den. Außerdem kann mit dieser Taste
die Funktion der Anlage auch ohne
Anschluss der Zubehörkabel über-
prüft werden.
Netzbetrieb
Sie können Ihren
Funk lisa combi II
auch über ein als Sonderzubehör
erhältliches Steckernetzgeräte (A-
2992xx) benutzen. Um das Netzteil
an-zuschließen, stecken Sie den
Stecker am Ende des Netzteilkabels
in die dafür vorgesehene Buchse auf
der linken Geräteseite. Anschließend
stecken Sie das Netzgerät in die nor-
male 230V Haushaltssteckdose.
Funkreichweite
Die Reichweite der Funksignale des
Senders ist auf 80 Meter unter opti-
malen Bedingungen ausgelegt.
Mögliche Ursachen für eine vermin-
derte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bildschirmen
und Mobiltelefonen. Diese können
sogar ein Aussetzen des Empfän-
gers auslösen.
- Der Abstand des Senders zu strah-
lenreflektierenden Flächen wie
Böden und Wänden ist ungünstig
gewählt, so dass sich Signalwelle
und reflektierte Welle gegenseitig
schwächen oder sogar auslöschen.
- Metallische Gegenstände verkür-
zen die Reichweite durch metalli-
sche Abschirmung.
- Besonders in städtischen Gebieten
gibt es viele Strahlungsquellen, die
das Ursprungssignal verfälschen
können.
- Geräte mit ähnlichen Arbeitsfre-
quenzen und geringem Abstand
können sich ebenfalls gegenseitig
stören.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

6 Deutsch
Positionierung des Funksenders
Um eine möglichst große Reichweite
des Funksenders zu erreichen, soll-
ten Sie die nachfolgenden Hinweise
zur Aufstellung beachten:
- Der Funksender sollte nicht in der
Nähe von stark störstrahlungspro-
duzierenden Geräten wie Fernse-
hern, Monitoren oder Mobiltelefo-
nen aufgestellt werden.
- Der Funksender sollte nicht auf
metallischen Gegenständen posi-
tioniert werden, da sonst die Funk-
reichweite durch metallische
Abschirmung verkürzt wird.
Wartung und Pflege
Alle lisa Geräte sind wartungsfrei. Bei
Verschmutzung sollten Sie das Gerät
gelegentlich mit einem weichen, ange-
feuchteten Tuch reinigen. Verwenden
Sie niemals Alkohol, Verdünner oder
andere organische Lösungsmittel.
lisa Geräte bitte nicht über längere Zeit
direkter Sonneneinstrahlung aussetzen
und darüber hinaus vor großer Hitze,
Feuchtigkeit oder starker mechanischer
Erschütterung schützen.
Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten Gegen-
stände, z.B. Vasen, auf das Gerät.
Ebenfalls dürfen keine offenen
Brandquellen, wie z.B. brennende
Kerzen, auf das Gerät gestellt wer-
den.
Garantie
Der
Funk lisa combi II weist eine
hohe Betriebssicherheit auf. Sollten
trotz sachgerechter Bedienung
Störungen auftreten, setzen Sie sich
bitte mit Ihrem Fachhändler in Verbin-
dung oder wenden Sie sich direkt an
den Hersteller. Die Garantieleistung
umfasst die kostenlose Reparatur
sowie den kostenlosen Rückversand.
Voraussetzung dafür ist das Einsen-
den in der Originalverpackung, wer-
fen Sie diese also nicht weg. Die
Garantie verfällt bei Schäden, die
durch unsachgemäße Behandlung
oder Reparaturversuchen von nicht
autorisierten Personen (Zerstörung
des Gerätesiegels) herbeigeführt
wurden. Garantiereparaturen werden
nur bei Einsendung der ausgefüllten
Garantiekarte und einer Kopie der
Rechnung/Kassenbeleg des Fach-
händlers durchgeführt.
Die Gerätenummer muss in jedem
Fall mit angegeben werden.
Batterielebensdauer
Die Batterielebensdauer des Senders
beträgt unter normalen Bedingungen
(7 Sendevorgänge pro Tag) ca. 1
Jahr. Um den Batteriezustand zu
überprüfen, drücken Sie bitte die
Personenruftaste des Senders.
Leuchtet die Signalanzeige „Senden“
des Senders nicht auf, muss die Bat-
terie ausgetauscht werden!
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

Technische Daten
Stromversorgung: 9 V-Blockbatterie oder über Steckernetzteil
Batterielebensdauer: ca. 1 Jahr
Frequenz: 868,35 MHz
Arbeitsbereich: 0° C – 40° C
Höhe (mit Antenne): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
Gewicht: 145 g
Dieses Produkt entspricht den Normen der Europäischen Union.
EG Konformitätserklärungen können Sie bei Ihrem Fachhändler oder direkt
beim Hersteller dieses Produkts erhalten.
Technische Änderungen vorbehalten.
Deutsch 7
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen Union
und anderen europäischen Ländern
mit einem separaten Sammelsystem
für diese Geräte). Das Symbol auf
dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einer
Annahmestelle für das Recycling von
elektrischen und elektronischen
Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecyc-
ling hilft, den Verbrauch von Roh-
stoffen zu verringern. Weitere Infor-
mationen über das Recycling dieses
Produkts erhalten Sie von Ihrer
Gemeinde, den kommunalen Entsor-
gungsbetrieben oder dem Geschäft,
in dem Sie das Produkt gekauft
haben.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

8 English
Connection socket
»Send« signal LED
Person call button
Channel selector
Battery compartment
Dial switch for setting
the microphone sensitivity
Microphone socket
Connection for telephone cable
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

English 9
Accessory:
telephone cable
Accessory: microphone cable
with 2.5 mm jack plug
Congratulations on purchasing your
RF lisa combi II . We hope it will give
you many years of reassuring opera-
tion. Please read through these ope-
rating instructions carefully. They tell
you how to set up the system correct-
ly and explain all the system’s fea-
tures to you.
Included in the standard package
Please check if all following compo-
nents are included:
-
RF lisa combi II
- Telephone cable, length 6 m
- Microphone cable, length 1 m
- 9 V block battery
- Operating Instructions
- Warranty card
If any parts are missing please imme-
diately contact your dealer or the
manufacturer directly.
Operating principle
A signalling system consists of at
least one transmitter and one recei-
ver. The
RF lisa combi II picks up the
ringing signals from telephone and
doorbell through an electrical
connection. It converts these signals
into radio pulses (868.35 MHz) and
transmits them to the receiver without
the need for wires.
Special features
When a signal is detected, it is trans-
mitted for a total of 22 seconds. This
increases both the reliability and the
range of the system.
Setting up the system –
1. Inserting the battery
There is a battery compartment on
the back of the
RF lisa combi II .
Open it by sliding the cover of the
battery compartment to the right of
the receiver using your thumb.
Connect a 9 V block battery to the
connector plug, place the battery
into the recess and close the receiver
again. When the battery is connec-
ted, the receiving signals may be
triggered once.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:23 Seite

10 English
2. Setting the correct radio channel
A special digital transmission process
ensures that the radio signals are
picked up without errors. This process
also makes it possible to set 10 diffe-
rent radio channels.
When supplied from the factory, all RF
lisa combi II are set to channel 0. It is
only necessary to set units to other chan-
nels if you have several different users
operating units in the same building.
Set the required channel by using a
small screwdriver to turn the channel
selector switch, which is located
towards the top of the battery compart-
ment, to the required channel number.
All transmitters and receivers must be
set to the same channel.
Fig. Setting the correct radio channel.
3a. Installing the telephone cable
direct
Plug the end of the cable with the
transparent clip-in connector (6-pin
plug) into the socket on the undersi-
de of the
RF lisa combi II transmitter.
Plug the other end into a space tele-
phone socket.
Important
Please only use the telephone cable
supplied with the unit, otherwise pro-
per function cannot be guaranteed.
The
RF lisa combi II is designed to be
connected to an analog telephone
system.
Use the RF telephone transmitter
acoustic if your phone system is
ISDN or part of a PBX (exchange)
system.
3b. Installing the microphone cable
Plug the microphone cable into the
socket on the underside of the
RF lisa
combi II
. Use the adhesive ring to stick
the microphone housing onto the acou-
stic output cover of your door-
bell/intercom system. To do this, pull off
the backing foil from the adhesive ring
on the microphone.
For optimum function of the transmitter,
its sensitivity dial switch must be set so
the transmitter reliably responds to the
doorbell.
Pulling off the backing foil.
Plugging in the microphone cable and
sticking the microphone over the acou-
stic output cover of your doorbell.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

English 11
Person call button
Pressing the person call button on
the RF lisa combi II causes a signal
to be triggered on every receiver
which is set to the same radio chan-
nel as the transmitter. The person call
button lamp lights up to indicate this.
This makes it possible to call people
who are in different rooms. Also, this
button can be used for checking the
system is functioning even when the
microphone cable is not connected.
Mains operation
You can also operate your
RF lisa
combi II via the plug-in power supply
unit (A-2992xx). To connect the PSU,
insert the connector on the end of the
PSU cable into the corresponding
socket on the left-hand side of the
device. Then plug the power supply
unit into the normal 230 V socket in
your house.
Radio range
The radio signals are designed to
have a range of 80 meters under
optimum conditions.
The following conditions may result in
a reduced range:
- Signal transmission through buil-
ding structures or vegetation
- Interference from TVs, computer
monitors and mobile phones.
Under certain circumstances, this
may prevent the receiver from func-
tioning at all.
- Positioning of the transmitter at an
unfavourable distance from surfa-
ces which reflect radio waves, for
example floors and walls.
This may lead to the signal wave
being weakened or even cancelled
out by the reflected wave.
- Metallic objects reduce the range
due to the shielding effect of the
metal.
- Particularly in towns and cities,
there may be many other sources
of radio waves which can disrupt
the original signal.
- Having units operating at similar
frequencies located close to one
another may also result in mutual
interference.
Positioning the radio transmitter
Bear in mind the following points
when positioning the radio transmit-
ter, in order to achieve the greatest
possible range from the radio trans-
mitter:
- The radio transmitter should not be
set up close to devices which emit
powerful interference signals, such
as TVs, computer monitors or mobi-
le phones.
- The radio transmitter should not be
placed on metallic objects, since
otherwise the radio range will be
restricted by metallic shielding.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

12 English
Maintenance and care
The RF lisa combi II does not require
any maintenance. If the unit does
become dirty, simply wipe it clean
with a soft, damp cloth. Never use
spirits, thinners or other organic sol-
vents.
Do not set up the
RF lisa combi II
where it will be exposed to full sun-
light for long periods.
In addition, it must be protected
against excessive heat, moisture and
severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any containers filled with water, such
as flower vases, or anything with an
open flame, such as a lit candle, on
or near the product.
Battery life
Under normal conditions (7 transmis-
sions a day), the transmitter battery
should last for about 1 year. Press the
pager button on the transmitter to
test the battery charge status. If the
"Send" signal LED on the transmitter
does not come on, the battery needs
to be replaced!
Warranty
The
RF lisa combi II is a very reliable
product. Should a malfunction occur
despite the unit having been set up
and operated correctly, please
contact your dealer or the manufac-
turer directly.
This warranty covers the repair of the
product and returning it to you free of
charge. It is essential that you send
in the product in its original packa-
ging, so do not throw the packaging
away. The warranty does not apply to
damage caused by incorrect hand-
ling or attempts to repair the unit by
people not authorised to do so
(destruction of the seal on the unit).
Repairs will only be carried out under
warranty if the completed warranty
card is returned accompanied by a
copy of the dealer's invoice/till receipt.
Always specify the product num-
ber in any event.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

English 13
Technical data
Power supply: 9 V block battery or via a plug-in PSU
Battery life: approx. 1 year
Frequency: 868.35 MHz
Operating range: 0° C – 40° C
Height
(including the antenna): 147 mm (201 mm)
Width: 50 mm
Depth: 41 mm
Weight (including battery): 145 g
This product complies with European Union norms.
You can obtain EC compliance declarations from your dealer, or directly from
the manufacturer of this product.
Technical specifications subject to change without notice.
Disposal of used electric and
electronic units (applicable in
the countries of the European
Union and other European countries
with a separate collection system).
The symbol on the product or the
packaging indicates that this product
is not to be handled as ordinary hou-
sehold waste but has to be returned
to a collecting point for the recycling
of electric and electronic units.
You protect the environment and
health of your fellow men by the cor-
rect disposal of this products. Envi-
ronment and health are endangered
by a faulty disposal. Material recyc-
ling helps to reduce the consumption
of raw material. You will receive furt-
her information on the recycling of
this product from your local commu-
nity, your communal disposal com-
pany or your local dealer.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

14 Français
Prise pour
alimentation secteur
Lampe-témoin
>>Emission<<
Touche d’appel de personnes
Sélecteur de
canal
Logement de la pile
Bouton de réglage de la
sensibilité du microphone
Prise pour micro externe
Prise pour branchement
du câble galvanique de
téléphone
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

Français 15
Accessoire : fiche gigogne
du câble de téléphone galvanique.
Accessoire: câble microphone
avec fiche jack 2,5 mm.
Félicitations pour l'achat de ce
combi
II RF
; nous espérons qu'il vous
apportera longtemps satisfaction.
Vous avez opté pour un système
moderne et fiable. Veuillez lire attenti-
vement ce mode d´emploi pour une
bonne mise en service de l´appareil
et pour vous familiariser avec toutes
les possibilités du système.
Livraison standard
Vérifiez si toutes les pièces
énumérées ci-après sont bien pré-
sentes :
-
lisa combi II RF
- Câble de téléphone, 6 m
- Câble microphone, 1 m
- Pile monobloc 9 V
- Mode d’emploi
- Coupon de garantie
En cas de livraison incomplète veuil-
lez contacter immédiatement votre
revendeur.
Principe de fonctionnement
Un système de signalisation se com-
pose d’au moins un émetteur et d’un
récepteur. L’ émetteur
combi II RF
capte électroniquement les signaux
de la sonnerie de votre téléphone et
la sonnette de porte et les convertit
en impulsions radio. Ces impulsions
radio (868,35 MHz) sont transmises
sans fil au récepteur.
Particularités
Un signal détecté est émis pendant
22 secondes au total. Ceci augmente
la fiabilité et la portée.
Mise en service -
1. Mise en place de la pile
Au dos du
combi II RF se trouve un
compartiment à piles. L'ouvrir en fai-
sant coulisser le couvercle du com-
partiment à piles vers la droite avec
le pouce. Connecter la pile monobloc
9 V à la fiche de raccordement, pla-
cer la pile dans son logement et
refermer l'appareil. Le raccordement
de la pile peut entraîner le déclen-
chement des signaux de réception.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

16 Français
2. Réglage du canal radio correct
Un procédé de transmission numéri-
que spécial assure la détection sans
défauts des signaux radio.
Ce procédé permet également le
réglage de 10 canaux radio dif-
férents. Départ usine, le
combi II RF
est réglé sur le canal 0.
Ce n’est que dans le cas où l’on utili-
serait simultanément dans un même
bâtiment différentes installations, qu’il
faudrait régler les appareils des dif-
férents utilisateurs sur des canaux
différents.
Régler le canal souhaité en plaçant
le sélecteur de canal, qui se trouve
dans la partie supérieure du loge-
ment à pile, sur le numéro de canal
souhaité à l’aide d’un petit tournevis.
Tous les émetteurs et les récepteurs
doivent être réglés sur le même
canal.
Réglage du canal approprié.
3a. Installation du câble galvanique
de téléphone
Brancher la microfiche transparente
(la partie la plus petite) du câble gal-
vanique de téléphone à la prise de
combi II RF radio lisa prévue à cet
effet. Introduire la fiche gigogne se
trouvant à l’autre extrémité du câble
dans la prise de votre installation télé-
phonique. Introduire ensuite la fiche de
votre câble téléphonique dans la fiche
gigogne.
Attention
Veuillez utiliser uniquement le câble
galvanique de téléphone fourni avec
l’émetteur sans quoi le bon fonctionne-
ment de l’appareil ne pourrait être
garanti.
Le
combi II RF est conçu pour un rac-
cordement au réseau téléphonique
analogique.
Lors d’un raccordement au réseau
Numéris ou s’il s’agit d’un poste addi-
tionnel, veuillez utiliser l’émetteur acou-
stique de téléphone radio
lisa .
3b. Installation du câble microphone
Raccorder le câble microphone à la
prise sous
combi II RF et coller le
boîtier du microphone à l’aide de la
bague adhésive, à la sortie de la sour-
ce sonore de votre sonnette de
porte/interphone. Retirer à cet effet le
film protecteur de la bague adhésive
se trouvant sur le microphone.
Pour un fonctionnement optimal de
l’émetteur, le bouton de réglage de la
sensibilité doit être réglé de manière à
assurer une bonne réaction si la son-
nette de porte est activée.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

Français 17
Réglage du canal approprié
Connexion de la fiche jack et collage
du microphone à la sortie de la sour-
ce sonore de la sonnette de porte.
Touche d’appel de personnes
Une pression sur la touche d’appel
de personnes de
combi II RF dé-
clenche un signal sur chaque récep-
teur qui est réglé sur le même canal
que l’émetteur. Ceci est visualisé par
l’éclairage de la diode lumineuse de
l’appel de personnes. Il est ainsi pos-
sible d’appeler des personnes se
trouvant dans d’autres pièces. En
outre, cette touche permet de vérifier
le fonctionnement de l’installation,
même si le câble microphone n’est
pas raccordé.
Alimentation sur le secteur
Il est également possible d'utiliser le
combi II RF avec le bloc-secteur
enfichable (A-2992xx). Pour raccor-
der le bloc-secteur, brancher la fiche
mâle à l'extrémité du câble du bloc-
secteur dans la fiche prévue à cet
effet sur le côté gauche de l'appareil.
Raccorder ensuite le bloc-secteur
dans la prise de courant du secteur à
230 V.
Portée du signal radio
La portée des signaux radio des
émetteurs est de 80 m dans des con-
ditions optimales.
Une portée réduite peut être due aux
causes suivantes :
- Constructions ou végétation
- Rayonnements parasites d’écrans
d’ordinateurs et de téléphones
sans fil. Ceux-ci peuvent même
provoquer une interruption du fonc-
tionnement du récepteur.
- La distance de l’émetteur par rap-
port à des surfaces réfléchissantes
comme les sols et les murs, a été
mal choisie ce qui fait que l’onde
du signal et l’onde réfléchie
s’affaiblissent voire même
s’annulent mutuellement.
- Des objets métalliques réduisent la
portée du fait du blindage métallique.
- Particulièrement dans les zones
urbaines, de nombreuses sources
de rayonnement sont susceptibles
de fausser le signal d’origine.
- Des appareils avec des fréquences
de travail similaires se trouvant à
une faible distance les uns des aut-
res peuvent également se brouiller
mutuellement.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

18 Français
Positionnement de l’émetteur radio
lisa
Pour que l’émetteur radio lisa atteigne
la plus grande portée possible, les
remarques suivantes sont à prendre
en compte pour sa mise en place :
- L’émetteur radio lisa ne doit pas
être placé à proximité d’appareils
produisant des rayonnements
parasites importants comme les
téléviseurs, les écrans d’ordina-
teurs ou les téléphones sans fil.
- L’émetteur radio
lisa ne doit pas
être placé sur des objets métalli-
ques qui réduisent la portée radio
du fait du blindage métallique.
- Placer l’émetteur radio
lisa si possi-
ble à hauteur moyenne dans un
endroit central de la maison.
Maintenance et entretien
Le
combi II RF est exempt de mainte-
nance. S’il est sale, nettoyez
l’appareil avec un chiffon doux et
légèrement humide. N’utilisez jamais
d’alcool, de diluant ni d’autres sol-
vants organiques. Le
combi II RF ne
doit pas être exposé en plein soleil
de façon prolongée et il doit être
protégé contre une chaleur importan-
te, l’humidité et de fortes vibrations
mécaniques.
Important : Cet appareil n’est pas
protégé contre les projections d’eau.
Ne pas poser d’objet rempli d’un
liquide, par exemple un vase, près
de l’appareil. De même, ne pas
poser près de l’appareil une source
de combustion comme par exemple
une bougie allumée.
Veiller à ce que la pile ne soit pas
exposée à des sources de chaleur
importantes comme par exemple
l’ensoleillement direct ou le feu.
Garantie
Tous les appareils
lisa sont très fiab-
les. Si en dépit d’un montage et d’un
emploi corrects, des dysfonctionne-
ments apparaissaient, veuillez con-
tacter votre revendeur spécialisé ou
vous adresser directement au fabri-
cant. La garantie comprend la répa-
ration gratuite y compris la réexpédi-
tion. La seule condition est de ren-
voyer l’appareil dans son emballage
d’origine. Ne le jetez donc pas.
Cette garantie ne s’applique pas
pour des dommages occasionnés
par une mauvaise manipulation ou
encore des tentatives de réparation
par des personnes non autorisées
(endommagement du cachet sig-
nalétique de l’appareil).
Les réparations sous garantie ne
sont exécutées qu'après réception
du coupon de garantie dûment rem-
pli ou d'une copie de la facture ou du
ticket de caisse du revendeur.
Le numéro de l’appareil doit être
indiqué dans tous les cas.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

Français 19
Spécifications techniques
Alimentation électrique : Pile monobloc 9 V ou
bloc-secteur enfichable
Durée de vie de la pile : environ 1 an
Fréquence : 868,35 MHz
Température d’utilisation : 0° C – 40° C
Hauteur (avec antenne) : 147 mm (201 mm)
Largeur : 50 mm
Profondeur : 41 mm
Poids (avec pile) : 145 g
Ce produit répond aux normes de l'Union européenne.
Les déclarations de conformité CE sont disponibles auprès de votre revendeur
ou directement auprès du fabricant du produit.
Sous réserves de modifications techniques.
Durée de vie de la pile
La durée de vie de la pile de
l'émetteur est d'environ un an dans
des conditions usuelles (7 émissions
par jour). Pour contrôler l'état des
piles, enfoncer la touche d'appel de
personne de l'émetteur. Si la lampe-
témoin "Emission" de l'émetteur ne
s'allume pas, il faut remplacer la pile.
Gestion des déchets électri-
ques et électroniques (dans les
pays de l’Union européenne et
dans les autres pays européens dis-
posant d’un système de collecte
distinct pour cette classe de
déchets). Le symbole sur le produit
ou l’emballage indique que ce pro-
duit ne doit pas être jeté comme les
déchets ménagers ordinaires, mais
apporté à un point de collecte pour
le recyclage des déchets électriques
et électroniques. En respectant ces
règles pour votre équipement usagé,
vous apportez une contribution
importante à la protection de
l’environnement et de votre santé. Le
non-respect de ces règles pour votre
équipement usagé constitue une
atteinte à l’environnement et une
menace pour votre santé. Le recycla-
ge des matériaux contribue à réduire
la quantité de matières premières uti-
lisées. Pour en savoir plus sur le
recyclage de ce produit, veuillez
contacter les autorités locales
compétentes, votre mairie ou le
magasin où vous avez effectué votre
achat.
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite

20 Nederlands
Netssnoeraan-
sluiting
Signaallampje
>>Zenden<<
Personen-oproepknop
Kanaalkeuze-
schakelaar
Batterijruimte
Draaischakelaar voor de
instelling van de microfoon-
gevoeligheid
Aansluitbus voor de microfoon
Aansluitblokje voor
telefoonkabel
BA_Funk_combiIIRF:BA_Funk_combiIIRF.qxd 19.09.2008 13:24 Seite
