Deutsch 2

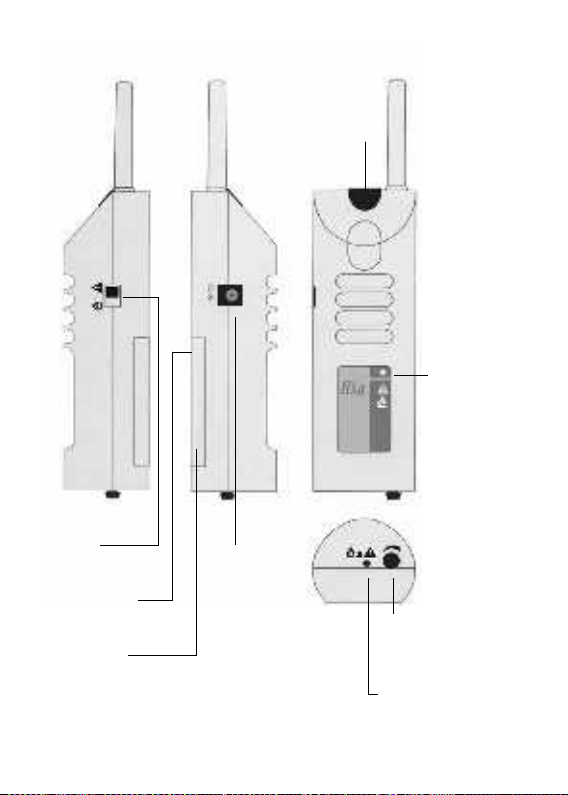

Signalanzeige
»Senden«
Personenruftaste
Drehschalter für die
Einstellung der Mikro-
fonempfindlichkeit
Anschlussbuchse für
das Mikrofon
Netzteilbuchse
Batteriefach
Kanalwahlschalter
(im Batteriefach)
Signal-
wahlschalter

Deutsch 3
Wir beglückwünschen Sie zum Erwerb
Ihres Funk-Alarmsenders akustisch und
hoffen, dass Sie lange Zeit daran Freu-
de haben. Bitte lesen Sie diese Bedie-
nungsanleitung aufmerksam durch, um
die Anlage richtig in Betrieb nehmen zu
können und mit allen Möglichkeiten des
Systems vertraut zu werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nach-
folgend aufgeführten Teile enthalten
sind:
- lisa Funk-Alarmsender akustisch
- Mikrofonkabel, 1 m
- Stift zur Einstellung der Signalisierung
- 9 V-Blockbatterie
- Bedienungsanleitung
- Garantiekarte
Sollten Teile fehlen, wenden Sie sich
bitte an den Fachhändler oder direkt
an den Hersteller.
Funktionsprinzip
Eine Signalanlage besteht aus min-
destens einem Sender und einem
Empfänger. Der Funk-Alarmsender
akustisch nimmt über ein Mikrofon
z.B. die Signale eines Rauchmelders
auf und wandelt sie in Funkimpulse
um. Diese Funkimpulse (868,35 MHz)
werden drahtlos zum Empfänger
übertragen.
Besonderheiten
Ein erkanntes Signal wird insgesamt
22 Sekunden lang gesendet. Dies er-
höht Zuverlässigkeit und Reichweite.
Inbetriebnahme –
1. Einlegen der Batterie
Auf der Rückseite des Funk-Alarmsen-
ders akustisch befindet sich ein Batte-
riefach. Öffnen Sie dieses, indem Sie
mit einem Daumen den Batteriefach-
deckel vom Gerät nach rechts schie-
ben. Verbinden Sie eine 9 V-Blockbat-
terie mit dem Anschlußstecker, legen
Sie die Batterie in das Batteriefach
und verschließen Sie das Gerät wieder.
Beim Anschließen der Batterie kann
es zu einer einmaligen Auslösung des
Sendesignals kommen.
2. Einstellen des richtigen
Funkkanals
Durch ein spezielles digitales Über-
tragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewähr-
leistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschie-
denen Funkkanälen.

Deutsch 4
Ab Werk sind alle Funk-Alarmsender
akustisch auf Kanal 0 eingestellt. Nur
wenn in einem Haus Anlagen von
verschiedenen Benutzern betrieben
werden, müssen die Geräte der ein-
zelnen Benutzer auf unterschiedliche
Funkkanäle eingestellt werden.
Den gewünschten Kanal stellen Sie
ein, indem Sie den Kanalwahlschalter
im oberen Bereich des Batteriefachs
mit einem kleinen Schraubendreher
auf die gewünschte Kanalnummer
stellen.
Alle Sender und Empfänger müssen
auf den gleichen Kanal eingestellt
sein.

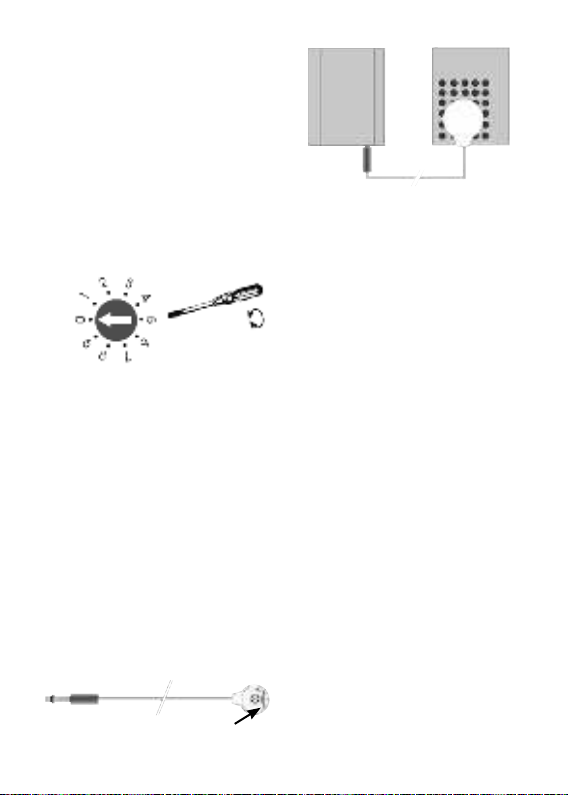

Abb.: Einstecken des Mikrofonkabels
und Festkleben des Mikrofons an der
Schallaustrittsöffnung
4. Einstellung der Empfindlichkeit
Stellen Sie den Empfindlichkeitsregler
auf die niedrigste Stufe (linker An-
schlag). Betätigen Sie den Signalge-
ber und erhöhen Sie schrittweise die
Empfindlichkeit des Senders (Regler
nach rechts drehen) bis der Sender
auf den Signalgeber reagiert.
5. Einstellen der Signalisierung
An der rechten Seite des Funk-Alarm-
senders akustisch kann zwischen zwei
Signalisierungen ausgewählt werden.
Schieben Sie den Signalwahlschalter
mit Hilfe des mitgelieferten Stifts auf
die gewünschte Position.
Alarmsignal
Zum Signalisieren eines allgemeinen
Alarmsignals (alle LED’s blinken) stel-
len Sie den Signalwahlschalter auf
die obere Position. So wird bei allen
eingeschalteten Empfängern mit dem
gleichen Kanal ein Alarmsignal aus-
gelöst.
Abb.: Abziehen der Schutzfolie
Abb.: Einstellen des Funkkanals
3. Installation des Mikrofonkabels
Kleben Sie das Mikrofon mit Hilfe des
Kleberings auf die Schallaustrittsöff-
nung des akustischen Alarmmelders
fest (z.B. Rauchmelder, Alarmsirene)
und stecken Sie das Mikrofonkabel in
die Anschlussbuchse an der Unter-
seite des Funk-Alarmsenders akus-
tisch. Ziehen Sie dazu die Schutzfo-
lie des Kleberings auf dem Mikrofon
ab. Für eine optimale Funktion des
Senders sollte der Empfindlichkeits-
Drehschalter so eingestellt werden,
dass er sicher auf das Signal reagiert.

Deutsch 5
Feueralarm
Um an den eingeschalteten Empfän-
gern ein Rauchsignal auszulösen,
stellen Sie den Signalwahlschalter auf
die untere Position.
Personenruftaste
Durch Drücken der Personenruftaste
am Funk-Alarmsender akustisch wird
bei jedem Empfänger, der auf den
gleichen Kanal eingestellt ist wie der
Sender, ein Signal ausgelöst.
Sie erkennen dies am Aufleuchten
der Signallampe für Personenruf.
Damit können Personen in anderen
Räumen gerufen werden. Außerdem
kann mit dieser Taste die Funktion der
Anlage auch ohne Anschluss des Mi-
krofonkabels überprüft werden.
Netzbetrieb
Sie können Ihren Funk-Alarmsender
akustisch auch über ein als Sonder-
zubehör erhältliches Steckernetz-
gerät benutzen (A-2992-0). Um das
Netzteil anzuschließen, stecken Sie
den Stecker am Ende des Netzteilka-
bels in die dafür vorgesehene Buchse
auf der linken Geräteseite. Anschlie-
ßend stecken Sie das Netzgerät in die
normale 230 V Haushaltssteckdose.
Funkreichweite
Die Reichweite der Funksignale des
Senders ist auf 80 Meter unter opti-
malen Bedingungen ausgelegt.
Mögliche Ursachen für eine vermin-
derte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bildschirmen
und Mobiltelefonen. Diese können
sogar ein Aussetzen des Empfäng-
ers auslösen.
- Der Abstand des Senders zu strah-
lenreflektierenden Flächen wie Bö-
den und Wänden ist ungünstig ge-
wählt, so dass sich Signalwelle und
reflektierte Welle gegenseitig schwä-
chen oder sogar auslöschen.
- Metallische Gegenstände verkürzen
die Reichweite durch metallische
Abschirmung.
- Besonders in städtischen Gebieten
gibt es viele Strahlungsquellen, die
das Ursprungssignal verfälschen
können.
- Geräte mit ähnlichen Arbeitsfre-
quenzen und geringem Abstand
können sich ebenfalls gegenseitig
stören.
Positionierung des Funksenders
Um eine möglichst große Reichweite
des Funksenders zu erreichen, soll-
ten Sie die nachfolgenden Hinweise
zur Aufstellung beachten:
- Der Funksender sollte nicht in der
Nähe von stark störstrahlungspro-
duzierenden Geräten wie Fernse-
hern, Monitoren oder Mobiltelefonen
aufgestellt werden.
- Der Funksender sollte nicht auf me-
tallischen Gegenständen positio-
niert werden, da sonst die Funk-
reichweite durch metallische Ab-
schirmung verkürzt wird.

Deutsch 6
Wartung und Pflege
Alle lisa Geräte sind wartungsfrei. Bei
Verschmutzung sollten Sie das Gerät
gelegentlich mit einem weichen, an-
gefeuchteten Tuch reinigen. Verwen-
den Sie niemals Alkohol, Verdünner
oder andere organische Lösungsmit-
tel. Das Gerät bitte nicht über längere
Zeit direkter Sonneneinstrahlung aus-
setzen und darüber hinaus vor großer
Hitze, Feuchtigkeit oder starker me-
chanischer Erschütterung schützen.
Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten Gegen-
stände, z.B. Vasen, auf das Gerät.
Ebenfalls dürfen keine offenen Brand-
quellen, wie z.B. brennende Kerzen,
auf das Gerät gestellt werden.
Bitte achten Sie darauf, dass die Bat-
terien keiner übermäßigen Wärme-
quelle wie Sonneneinstrahlung, Feuer
oder dergleichen ausgesetzt werden.
Bitte entsorgen Sie verbrauchte Bat-
terien über den Batteriecontainer
oder den Fachhandel.
Garantie
Der Funk-Alarmsender akustisch
weist eine hohe Betriebssicherheit
auf. Sollten trotz sachgerechter Be-
dienung Störungen auftreten, setzen
Sie sich bitte mit ihrem Fachhändler
in Verbindung oder wenden Sie sich
direkt an den Hersteller.
Die Garantieleistung umfasst die kos-
tenlose Reparatur sowie den kosten-
losen Rückversand. Das Einsenden
sollte möglichst in der Originalver-
packung erfolgen, werfen Sie diese
daher während der Garantiezeit nicht
weg.
Die Garantie verfällt bei Schäden, die
durch unsachgemäße Behandlung
oder Reparaturversuchen von nicht
autorisierten Personen (Zerstörung
des Gerätesiegels) herbeigeführt
wurden. Garantiereparaturen werden
nur bei Einsendung der ausgefüllten
Garantiekarte und einer Kopie der
Rechnung/Kassenbeleg des Fach-
händlers durchgeführt.
Die Gerätenummer muss in jedem
Fall mit angegeben werden.
Batterielebensdauer
Die Batterielebensdauer des Senders
beträgt unter normalen Bedingun-
gen (7 Sendevorgänge pro Tag) ca.
1 Jahr. Um den Batteriezustand zu
überprüfen, drücken Sie bitte die Per-
sonenruftaste des Senders. Leuchtet
die Signalanzeige »Senden« des
Senders nicht auf, muss die Batterie
ausgetauscht werden!

Technische Daten
Stromversorgung: 9 V-Blockbatterie
oder über Steckernetzteil (Sonderzubehör)
Batterielebensdauer: ca. 1 Jahr
Frequenz: 868,35 MHz
Maximale Sendeleistung: <10 mW
Arbeitsbereich: 0° C – 40° C
Höhe (mit Antenne): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
Gewicht: 135 g
Dieses Gerät erfüllt die Anforderungen folgender EG-Richtlinien:
- 2011 / 65 / EG RoHS-Richtlinie
- 2012 / 19 / EG WEEE-Richtlinie
- 2014 / 53 / EG RED-Richtlinie
Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem
Gerät bestätigt. CE Konformitätserklärungen stehen im Internet unter
www.humantechnik.com/service zur Verfügung.
Technische Änderungen vorbehalten.
Deutsch 7
Entsorgung von gebrauch-
ten elektrischen und elektroni-
schen Geräten (anzuwenden in
den Ländern der Europäischen Union
und anderen europäischen Ländern
mit einem separaten Sammelsystem
für diese Geräte). Das Symbol auf
dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall
zu behandeln ist, sondern an einer
Annahmestelle für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Ge-
sundheit werden durch falsches Ent-
sorgen gefährdet. Materialrecycling
hilft den Verbrauch von Rohstoffen
zu verringern. Weitere Informationen
über das Recycling dieses Produkts
erhalten Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben
oder dem Geschäft, in welchem Sie
das Produkt gekauft haben.

English 8
»Send«
signal LED
Person call button
Dial switch for setting
the microphone
sensitivity
Micophone socket
Connection
socket
Battery
compartment
Channel selector
Signal
selection switch

English 9
Congratulations on purchasing your
radio alarm transmitter acoustic.
We hope it will give you many years
of reassuring operation. Please read
through these operating instructions
carefully. They tell you how to set up
the system correctly and explain all
the system’s features to you.
Standard componets
Please check if all following compo-
nents are included:
- lisa radio alarm transmitter acoustic
- microphone cable 1 m
- stylus for setting the signal type
- 9 V block battery
- operating Instructions
- warranty card
If any parts are missing please im-
mediately contact your dealer or the
manufacturer directly.
Operating principle
A signalling system consists of at
least one transmitter and one recei-
ver. The radio alarm transmitter acou-
stic uses a microphone to pick up the
signals emitted by a smoke detector,
for example. It converts these signals
into radio pulses (868.35 MHz) and
transmits them to the receiver without
the need for wires.
Special features
When a signal is detected, it is trans-
mitted for a total of 22 seconds. This
increases both the reliability and the
range of the system.
2. Setting the correct radio channel
A special digital transmission process
ensures that the radio signals are pi-
cked up without errors. This process
also makes it possible to set 10 diffe-
rent radio channels.
When supplied from the factory, all
radio alarm transmitters acoustic are
set to channel 0. It is only necessary
to set units to other channels, if you
have several different users operating
units in the same building.
Set the required channel by using a
small screwdriver to turn the channel
Setting up the system –
1. Inserting the battery
There is a battery compartment on
the back of the radio alarm transmit-
ter acoustic. Open it by sliding the
cover of the battery compartment to
the right of the receiver using your
thumb. Connect a 9 V block battery
to the connector plug, insert the bat-
tery into the battery compartment and
close the device. When the battery is
connected, the receiving signals may
be triggered once.

English 10
selector switch, which is located
towards the top of the battery com-
partment, to the required channel
number.
All transmitters and receivers must be
set to the same channel.
Fig.: Plug in the microphone cable
and stick the microphone over the
acoustic output cover of your acou-
stic alarm.
4. Setting the sensitivity
Set the sensitivity controller to its lo-
west level (turn to the anticlockwise
stop).
Activate the acoustic alarm and gra-
dually increase the sensitivity of the
transmitter (by turning the dial clock-
wise) until the transmitter reacts to the
acoustic alarm.
5. Setting the type of signal
You can select one of the two signal
types on the right-hand side of the
radio alarm transmitter acoustic. Use
the stylus that comes included with
the device to push the signal selec-
tion switch to the desired setting.
Alarm signal
To indicate a general alarm signal (all
LEDs will flash), set the signal selec-
tion switch to the top position. This will
send an alarm to all the receivers that
are switched on and set to the same
channel.
Fig. setting the correct radio channel.
3. Installing the microphone cable
Use the adhesive ring to glue the mi-
crophone to the sound outlet of the
acoustic alarm (e.g. smoke detector,
other alarms) and plug the micropho-
ne cable into the connection jack on
the bottom of the radio alarm transmit-
ter acoustic.
To do this, pull off the backing foil from
the adhesive ring on the microphone.
For optimum function of the trans-
mitter, its sensitivity dial switch must
be set so the transmitter reliably res-
ponds to the acoustic alarm.
Pulling off the backing foil.

English 11
Fire alarm
To trigger a signal from the smoke
detector to the receivers which are
switched on, set the signal selection
switch to the bottom position.
Person call button
Pressing the person call button on the
radio alarm transmitter acoustic cau-
ses a signal to be triggered on every
receiver, which is set to the same
radio channel as the transmitter. The
person call button lamp lights up to
indicate this. This makes it possible to
call people who are in different rooms.
Also, this button can be used for che-
cking the system of its functioning
even when the microphone cable is
not connected.
Mains operation
You can also operate your radio alarm
transmitter acoustic via the plug-in
power supply unit (A-2992-0). To con-
nect the PSU, insert the connector on
the end of the PSU cable into the cor-
responding socket on the left-hand
side of the device. Then plug the po-
wer supply unit into the normal 230 V
socket in your house.
Radio range
The radio signals are designed to
have a range of 80 meters under op-
timum conditions.The following condi-
tions may result in a reduced range:
- Signal transmission through building
structures or vegetation
- Interference from TVs, computer
monitors and mobile phones. Under
certain circumstances, this may pre-
vent the receiver from functioning at
all.
- Positioning of the transmitter at an
unfavourable distance from surfaces,
which reflect radio waves, for ex-
ample floors and walls. This may
lead to the signal wave being wea-
kened or even cancelled out by the
reflected wave.
- Metallic objects reduce the range
due to the shielding effect of the
metal.
- Particularly in towns and cities, there
may be many other sources of radio
waves, which can disrupt the origi-
nal signal.
- Having units operating at similar fre-
quencies located close to one an-
other, may also result in mutual inter-
ference.
Positioning the radio transmitter
Bear in mind the following points when
positioning the radio transmitter, in
order to achieve the greatest possible
range from the radio transmitter:
- The radio transmitter should not be
set up close to devices, which emit
powerful interference signals, such
as TVs, computer monitors or mobile
phones.
- The radio transmitter should not be
placed on metallic objects, since
otherwise the radio range will be re-
stricted by metallic shielding.

English 12
Maintenance and care
The radio alarm transmitter acoustic
does not require any maintenance.
If the unit does become dirty, simply
wipe it clean with a soft, damp cloth.
Never use spirits, thinners or other or-
ganic solvents.
Do not set up the radio alarm trans-
mitter acoustic where it will be expo-
sed to full sunlight for long periods. In
addition, it must be protected against
excessive heat, moisture and severe
mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any containers filled with water, such
as flower vases, or anything with an
open flame, such as a lit candle, on or
near the product.
Please make sure that the batteries
are not exposed to excessive heat
from such as sunlight, fire or anything
similar.
Warranty
The radio alarm transmitter acoustic
is a very reliable product. Should a
malfunction occur despite the unit
having been set up and operated
correctly, please contact your dealer
or the manufacturer directly. This war-
ranty covers the repair of the product
and returning it to you free of charge.
It is recommended that you send in
the product in its original packaging,
so keep the packaging for the durati-
on of the warranty period.
The warranty does not apply to dama-
ge caused by incorrect handling or
attempts to repair the unit by people
not authorised to do so (destruction
of the seal on the unit). Repairs will
only be carried out under warranty if
the completed warranty card is retur-
ned accompanied by a copy of the
dealer’s invoice/ till receipt.
Always specify the product number
in any event.
Battery life
Under normal conditions (7 transmis-
sions a day), the transmitter battery
should last for about 1 year. Press the
person call button on the transmitter
to test the battery charge status. If the
»Send« signal LED on the transmitter
does not come on, the battery needs
to be replaced!
Please discard used batteries via a
battery disposal container or your
specialist dealer.

Technical data
Power supply: 9 V block battery
or via a plug-in PSU (Special Accessory)
Battery life: approx. 1 year
Frequency: 868.35 MHz
Maximum transmission power: <10 mW
Operating range: 0° C – 40° C
Height
(including the antenna): 147 mm (201 mm)
Width: 50 mm
Depth: 41 mm
Weight (including battery): 135 g
This device complies with the following EC directives:
- 2011 / 65 / EC RoHS directive
- 2012 / 19 / EC WEEE directive
- 2014 / 53 / EC RED directive
Compliance with the directives listed above is confirmed by the CE seal on the
device. CE compliance declarations are available on the Internet at
www.humantechnik.com/service.
Technical specifications subject to change without prior notice.
English 13
Disposal of used electric and
electronic units (applicable in
the countries of the European
Union and other European countries
with a separate collection system).
The symbol on the product or the
packaging indicates that this pro-
duct is not to be handled as ordi-
nary household waste but has to be
returned to a collecting point for the
recycling of electric and electronic
units. You protect the environment
and health of your fellow men by the
correct disposal of these products.
Environment and health are endange-
red by a faulty disposal. Material re-
cycling helps to reduce the consump-
tion of raw material. You will receive
further information on the recycling of
this product from your local communi-
ty, your communal disposal company
or your local dealer.

Français 14
Lampe-témoin
»Emission«
Touche d’appel
de personnes
Bouton de réglage de
la sensibilité du
microphone
Prise pour câble
microphone
Prise pour
alimentation
secteur
Logement de
la pile
Sélecteur de canal
Sélecteur
d’alarme

Français 15
2. Réglage du canal radio correct
Un procédé de transmission nu-
mérique spécial assure la détection
sans défaut des signaux radio.
Ce procédé permet également le ré-
glage de 10 canaux radio différents.
Départ usine, l’émetteur acoustique
d’alarme est réglé sur le canal 0.
Félicitations pour l’achat de cet émet-
teur acoustique d’alarme radio lisa;
nous espérons qu’il vous apportera
longtemps satisfaction. Vous avez
opté pour un système moderne et
fiable. Veuillez lire attentivement ce
mode d’emploi pour une bonne mise
en service de l’appareil et pour vous
familiariser avec toutes les possibili-
tés du système.
Livraison standard
Vérifiez si toutes les pièces énumérées
ci-après sont bien présentes :
- Émetteur acoustique d’alarme
radio lisa
- Câble microphone, 1 m
- Pointe pour le réglage de l’alarme
- Pile monobloc 9 V
- Mode d’emploi
- Coupon de garantie
En cas de livraison incomplète, veuil-
lez contacter immédiatement votre
revendeur.
Principe de fonctionnement
Un système de signalisation se
compose d’au moins un émetteur
et d’un récepteur. L’émetteur acous-
tique d’alarme capte électronique-
ment les signaux de la sonnerie du
microphone collé par exemple sur
une sirène d’alarme et les convertit
en impulsions radio. Ces impulsions
radio (868,35 MHz) sont transmises
sans fil au récepteur.
Particularités
Un signal détecté est émis pendant
22 secondes au total. Ceci augmente
la fiabilité et la portée.
Mise en service
1. Mise en place de la pile
Au dos de l’émetteur acoustique
d’alarme se trouve un compar-
timent à pile. L’ouvrir en faisant
coulisser le couvercle du compar-
timent à pile vers la droite avec le
pouce. Connecter la pile monobloc
9 V à la fiche de raccordement, pla-
cer la pile dans son logement et refer-
mer l’appareil. Le raccordement de la
pile peut entraîner le déclenchement
des signaux de réception.

Français 16
Ce n’est que dans le cas où l’on utili-
serait simultanément dans un même
bâtiment, différentes installations,
qu’il faudrait régler les appareils des
divers utilisateurs sur des canaux dif-
férents.
Régler le canal souhaité en plaçant le
sélecteur de canal, qui se trouve sur
le côté droit de l’appareil, sur le nu-
méro de canal souhaité à l’aide d’un
petit tournevis. Tous les émetteurs et
les récepteurs doivent être réglés sur
le même canal.
Connexion de la fiche jack et collage
du microphone à la sortie de la sour-
ce sonore de l’alarme acoustique.
4. Réglage de la sensibilité
Tourner le bouton de réglage de la
sensibilité sur le niveau le plus faible
(butée à gauche).
Activer l’alarme acoustique et aug-
menter pas à pas la sensibilité de
l’émetteur (tourner le bouton de ré-
glage vers la droite) jusqu’à ce que
l’émetteur réagisse à l’alarme acous-
tique.
5. Réglage du signal
La sélection entre deux types de sig-
nalisation s’effectue sur le côté droit
de l’émetteur acoustique d’alarme.
Déplacer le sélecteur sur la position
souhaitée à l’aide de la pointe fournie.
Alarme générale
Pour le déclenchement d’une alar-
me générale (toutes les lampes-té-
moins clignotent), placer le sélecteur
d’alarme en position haute : un signal
d’alarme sera émis sur les récepteurs
activés sur le même canal.
Réglage du canal approprié.
3. Installation du câble microphone
Coller le microphone avec l’anneau
autocollant sur le pavillon de l’alarme
acoustique (d’un détecteur de fumée
ou d’une sirène d’alarme, par exemp-
le) et enficher le câble du microphone
dans la prise située sous l’émetteur
acoustique d’alarme. Retirer à cet ef-
fet le film protecteur de la bague ad-
hésive se trouvant sur le microphone.
Pour un fonctionnement optimal de
l’émetteur, le bouton de réglage de
la sensibilité doit être réglé de mani-
ère à assurer une bonne réaction si
l’alarme acoustique est activée.
Retrait du film protecteur

Français 17
Alarme incendie
Pour le déclenchement d’une alarme
incendie sur tous les récepteurs ac-
tivés, placer le sélecteur d’alarme en
position basse.
Touche d’appel de personnes
Une pression sur la touche d’appel de
personnes de l’émetteur acoustique
d’alarme déclenche un signal sur
chaque récepteur qui est réglé sur le
même canal que l’émetteur. Ceci est
visualisé par l’éclairage de la diode
lumineuse de l’appel de personnes.
Il est ainsi possible d’appeler des
personnes se trouvant dans d’autres
pièces. En outre, cette touche per-
met de vérifier le fonctionnement de
l’installation, même si le câble micro-
phone n’est pas raccordé.
Alimentation sur le secteur
Il est également possible d’utiliser
l’émetteur acoustique d’alarme avec
le bloc-secteur enfichable (A-2992-
0). Pour raccorder le bloc-secteur,
brancher la fiche mâle à l’extrémité
du câble du bloc-secteur dans la
fiche prévue à cet effet sur le côté
gauche de l’appareil. Raccorder en-
suite le bloc-secteur dans la prise de
courant du secteur à 230 V.
Portée du signal radio
La portée des signaux radio des
émetteurs est de 80 m dans des con-
ditions optimales. Une portée réduite
peut être due aux causes suivantes :
- Constructions ou végétation
- Rayonnements parasites d’écrans
d’ordinateurs et de téléphones sans
fil. Ceux-ci peuvent même provoquer
une interruption du fonctionnement
du récepteur.
- La distance de l’émetteur par rap-
port à des surfaces réfléchissantes
comme les sols et les murs, a été mal
choisie ce qui fait que l’onde du si-
gnal et l’onde réfléchie s’affaiblissent
voire même s’annulent mutuellement.
- Des objets métalliques réduisent la
portée du fait du blindage métallique.
- Particulièrement dans les zones ur-
baines, de nombreuses sources de
rayonnement sont susceptibles de
fausser le signal d’origine.
- Des appareils avec des fréquences
de travail similaires se trouvant à
une faible distance les uns des
autres peuvent également se
brouiller mutuellement.
Positionnement de l’émetteur
radio lisa
Pour que l’émetteur radio lisa atteigne
la plus grande portée possible, les
remarques suivantes sont à prendre
en compte pour sa mise en place :
- L’émetteur radio lisa ne doit pas être
placé à proximité d’appareils pro-
duisant des rayonnements parasites
importants comme les téléviseurs,
les écrans d’ordinateurs ou les télé-
phones sans fil.
- L’émetteur radio lisa ne doit pas être
placé sur des objets métalliques qui
réduisent la portée radio du fait du
blindage métallique.

Français 18
Maintenance et entretien
L’émetteur acoustique d’alarme est
exempt de maintenance.
S’il est sale, nettoyez l’appareil avec
un chiffon doux et légèrement humi-
de. N’utilisez jamais d’alcool, de di-
luant ni d’autres solvants organiques.
L’émetteur acoustique d’alarme ne
doit pas être exposé en plein soleil
de façon prolongée et il doit être pro-
tégé contre une chaleur importante,
l’humidité et de fortes vibrations mé-
caniques.
Important : Cet appareil n’est pas
protégé contre les projections d’eau.
Ne pas poser d’objet rempli d’un li-
quide, par exemple un vase, près
de l’appareil. De même, ne pas po-
ser près de l’appareil une source de
combustion comme par exemple une
bougie allumée.
Veiller à ce que la pile ne soit pas
exposée à des sources de chaleur
importantes comme par exemple
l’ensoleillement direct ou le feu.
Durée de vie de la pile
La durée de vie de la pile de
l’émetteur est d’environ un an dans
des conditions usuelles (7 émissions
par jour). Pour contrôler l’état de la
pile, enfoncer la touche d’appel de
personne de l’émetteur. Si la lampe-
témoin »Emission« de l’émetteur ne
s’allume pas, il faut remplacer la pile.
Veuillez vous débarrasser des piles
usagées dans le conteneur de piles.
Garantie
Tous les appareils lisa sont très
fiables. Si en dépit d’un montage et
d’un emploi corrects, des dysfonc-
tionnements apparaissaient, veuillez
contacter votre revendeur spéciali-
sé ou vous adresser directement au
fabricant.
La garantie comprend la réparati-
on gratuite y compris la réexpédi-
tion. Nous recommandons de ren-
voyer l’appareil dans son emballage
d’origine. Ne le jetez donc pas.
Cette garantie ne s’applique pas pour
des dommages occasionnés par une
mauvaise manipulation ou encore
des tentatives de réparation par des
personnes non autorisées (endom-
magement du cachet signalétique de
l’appareil).
Les réparations sous garantie ne sont
exécutées qu’après réception du
coupon de garantie dûment rempli ou
d’une copie de la facture ou du ticket
de caisse du revendeur.
Le numéro de l’appareil doit être
indiqué dans tous les cas.

Spécifications techniques
Alimentation électrique : Pile monobloc 9 V ou bloc-secteur
enfichable (accessoire en option)
Durée de vie de la pile : environ 1 an
Fréquence : 868,35 MHz
Puissance d’émission maximale : <10 mW
Température d’utilisation : 0° C – 40° C
Hauteur (avec antenne) : 147 mm (201 mm)
Largeur : 50 mm
Profondeur : 41 mm
Poids (avec pile) : 135 g
Cet appareil est conforme aux exigences des directives communautaires ci-après:
- 2011 / 65 / CE Directive RoHS
- 2012 / 19 / CE Directive WEEE
- 2014 / 53 / CE Directive RED
La conformité avec les directives ci-dessus est attestée par le logo CE apposé
sur l’appareil. Les déclarations de conformité CE sont consultables sur Internet
sur le site www.humantechnik.com/service.
Sous réserves de modifications techniques.
Français 19
Gestion des déchets élec-
triques et électroniques (dans
les pays de l’Union europé-
enne et dans les autres pays euro-
péens disposant d’un système de
collecte distinct pour cette classe de
déchets). Le symbole sur le produit ou
l’emballage indique que ce produit ne
doit pas être jeté comme les déchets
ménagers ordinaires, mais apporté à
un point de collecte pour le recyclage
des déchets électriques et électro-
niques. En respectant ces règles
pour votre équipement usagé, vous
apportez une contribution importante
à la protection de l’environnement
et de votre santé. Le non-respect
de ces règles pour votre équipe-
ment usagé constitue une atteinte à
l’environnement et une menace pour
votre santé. Le recyclage des maté-
riaux contribue à réduire la quantité
de matières premières utilisées. Pour
en savoir plus sur le recyclage de ce
produit, veuillez contacter les autori-
tés locales compétentes, votre mairie
ou le magasin où vous avez effectué
votre achat.

Nederlands 20
Signaallampje
»Zenden«
Personen-oproepknop
Netsnoeraan-
sluiting
Batterijruimte
Kanaalkeuze-
schakelaar
Signaal-
keuzeschakelaar
Draaischakelaar voor
de instelling van de
microfoongevoeligheid
Aansluitbus voor de
microfoon
