Husky N2R482478W5B User manual

THANK YOU FOR YOUR PURCHASE / GRACIAS POR SU COMPRA
USE AND CARE GUIDE
Quesons, problems, missing parts?
Contact us directly for assistance:
7 a.m. - 5 p.m., CST, Monday-Friday
Chat: www.edsal.com
Email: [email protected]
Phone: [phone]
GUÍA DE USO Y CUIDADO
¿Preguntas, problemas o partes perdidas?
Póngase en contacto con nosotros directamente para obtener ayuda:
7 a.m. - 5 p.m., CST, Lunes-Viernes
Charla: www.edsal.com
Correo Electrónico: [email protected]
Teléfono: 1-773-475-3131
To obtain replacement parts please provide: Model Number, Part Number & Descripon,
Store Locaon and Date Purchased.
Para obtener partes de reemplazo por favor proporcione: Número de Modelo, Número de Parte y Descripción,
Ubicación de la Tienda y Fecha de Compra
5-SHELF STEEL SHELVING UNIT
UNIDAD DE ESTANTERÍAS DE ACERO DE 5 ESTANTES
ITEMS / ARTÍCULOS MODELS / MODELOS
1007587697 N2R482478W5B
1007587685 N2R482478W5R
48 in. W X 24 in. D X 78 in. H
1.21 m AN X 60.9 cm PR X 1.98 m AL
US Patents & Patents pending
Patentes de EE. UU. y patentes en trámite
HECHO EN EE.UU.
Importado por:
Servicios Home Depot, S. de R.L. de C.V.
Ricardo Margain 605, Santa Engracia,
San Pedro Garza García, N.L. México
C.P. 66267
Tel.: [phone]
RFC: SHD940509I58
Conserve este manual para futuras consultas.

Safety Informaon / Información de Seguridad
WARNING
• This unit must be placed on a level surface or leveled with
included hardware (when applicable).
• Do not sit or stand on or allow children to climb, sit or
stand on the assembled product.
• For safety reasons, it is imperative that this unit be
mounted on the wall or oor.
• Unit can tip over causing severe injury or death.
• Do not exceed the recommended weight limits.
• Evenly distribute the weight on each level and always keep
the heavier loads on the bottom.
• Before cutting, drilling or hammering into any wall or oor
surface, verify the location of electrical, plumbing and gas
lines. Cutting may cause serious injury.
• Contains small parts, keep children away during installation.
• Use two or more people to assemble and move the unit to avoid
injury.
• Use care when working with metal parts, wear gloves for
protection.
• Do not use this unit to store aquariums.
• Maximum weight capacity per shelf is 1,000 lbs. (453.5 kg) when
weight is evenly distributed; or 5,000 lbs. (2267.9 kg) total unit
capacity, evenly distributed.
• Do not use this unit for anything other than the manufacturer’s
intended purpose.
• Periodically inspect the unit to ensure all braces and beams are
properly secured into the slots of each post.
• Keep this manual for future reference.

ADVERTENCIA
• El producto debe colocarse en una supercie nivelada, o
nivelarse con el herraje incluido (si aplica).
• No siente, pare o permita que los niños suban, se sienten
o se paren en el producto ensamblado.
• Por razones de seguridad, es indispensable que el
producto quede jo en la pared.
• El producto se puede volcar causando lesiones graves o
la muerte.
• No rebasar el límite de peso recomendado.
• Distribuir la carga uniformemente en cada nivel y
mantener siempre lo más pesado en la parte inferior.
• Antes de cortar, perforar o martillar en la pared o piso,
vericar la ubicación de la instalación eléctrica, tuberías y
líneas de gas; cortarlas puede causar graves lesiones.
• Contiene piezas pequeñas; mantenga alejados a los niños durante la
instalación.
• Para evitar lesiones, se necesita que dos o más personas ensamblen y
muevan esta unidad.
• Tenga cuidado cuando trabaje con piezas metálicas; use guantes de
protección.
• No utilice esta unidad para almacenar acuarios.
• La capacidad de peso máxima por estante es de 1,000 lbs. (453.5 kg)
cuando el peso se distribuye uniformemente; o 5,000 lbs. (2267.9 kg) de
capacidad total de la unidad, distribuida uniformemente.
• No utilice esta unidad para otra cosa que no sea el propósito previsto
por el fabricante.
• Inspeccione periódicamente la unidad para asegurarse de que todos los
larguero y vigas estén correctamente asegurados a cada poste.
• Conserve este manual para referencia futura.

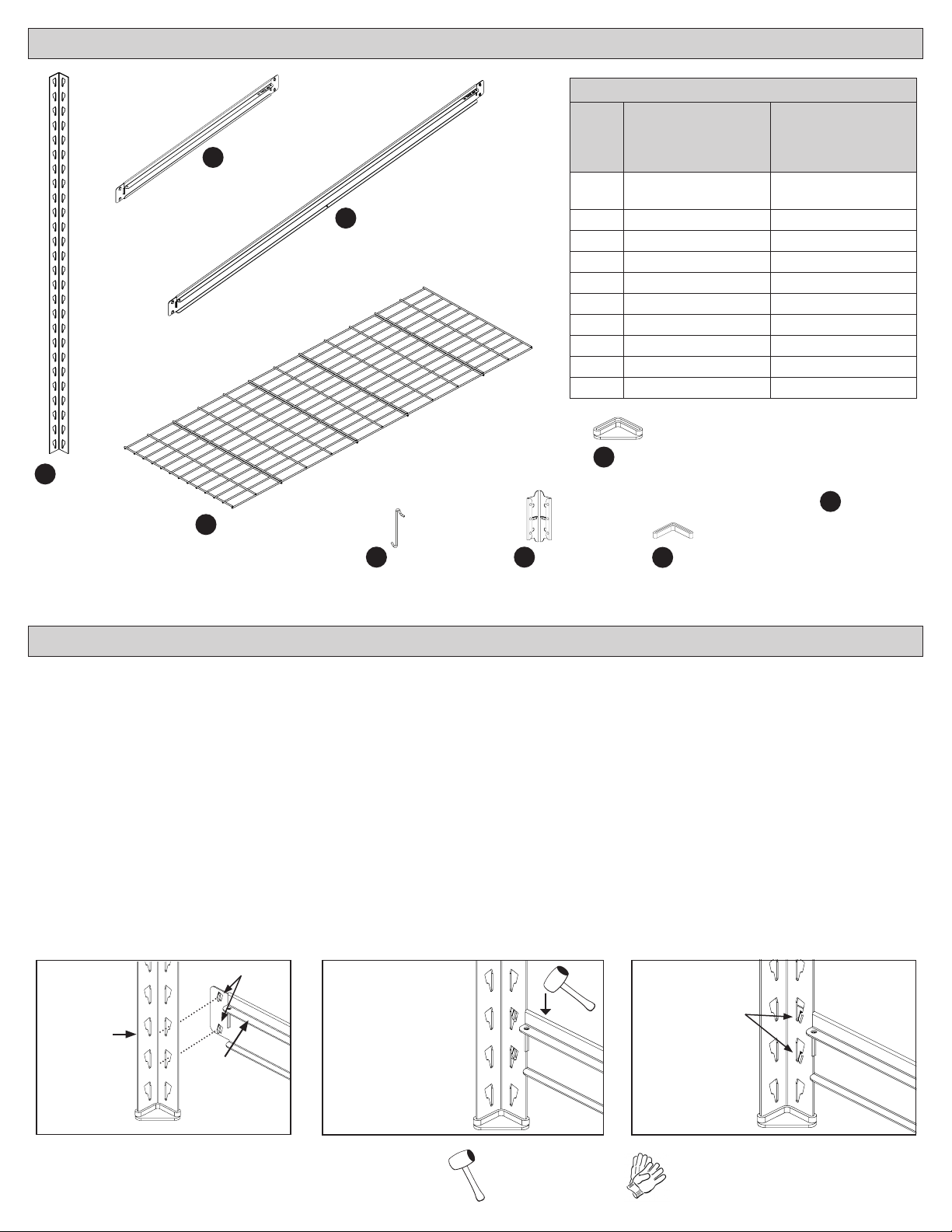

A x8
F x4 H x4
Cx10
Post
Poste
B x10
Brace
Larguero
Beam
Viga
Dx5
Wire Deck
Estante de Alambre
Post Coupler
Conector del Poste
Post Cap
Tapa de Poste
Contents / Contenido
E x10
Support Hook
Gancho de Soporte
PARTS LIST / LISTA DE PIEZAS
ITEMS/ARTÍCULOS:
1007587697
MODELS/MODELOS:
N2R482478W5B
ITEMS/ARTÍCULOS:
1007587685
MODELS/MODELOS:
N2R482478W5R
PART/
PIEZAS PART NUMBER/ NÚMERO DE PIEZA PART NUMBER / NÚMERO DE PIEZA
AN2R-PS39-BLK N2R-PS39-RED
BN2R-BR24-BLK N2R-BR24-RED
CN2R-BM48-BLK N2R-BM48-RED
D2448W-BLK 2448W-BLK
EMRWHOOK MRWHOOK
FCPOUT-BLK CPOUT-RED
GFP-HP FP-HP
HRL-PC-B1.4 RL-PC-B1.4
IATHKIT ATHKIT
G x4
Post Foot
Pie de Poste
I x1
An-Tip Hardware Kit
(includes installaon guide)
Juego de Herramientas
de Anvuelco
(incluye guía de instalación)
Before beginning assembly, read though the instrucons and make sure all parts are present. Assembly of this unit is done by ng the tabs
located on each end of the braces (B) and beams (C) into the slots of the post (A). The narrow end of the post slots must face down. Braces and
beams must be installed with the recessed ledge facing up on the inside. (See FIG.1). Assemble the unit from boom to top. It is recommended
that the boom shelf assembly be installed starng at the second slot at the boom of the posts, the middle shelves be evenly spaced, and
nally the top shelf be installed using the rst and second slots from the top of the posts. A rubber mallet may be used to tap down on the
top of the braces and beams to properly secure the tabs down into the narrow end of the post slots (see FIG. 2 and FIG. 3). A visual inspecon
should be made to ensure that all the tabs are properly engaged into the narrow end of the post slots.
Antes de comenzar a ensamblar la unidad, lea todas las instrucciones y asegúrese de tener todas las piezas. El montaje de esta unidad se realiza
encajando las lengüetas situadas en cada extremo de los rantes (B) y vigas (C) en las ranuras del poste (A). El extremo estrecho de la ranura
debe estar en la parte inferior. Los largueros y vigas deben instalarse con la repisa empotrada hacia arriba en el interior. (Ver FIG.1). Ensamble
la unidad de abajo hacia arriba. Se recomienda que el conjunto del estante inferior se instale a parr de la segunda ranura en la parte inferior
de los postes, los estantes centrales estén espaciados uniformemente y, nalmente, el estante superior se instale ulizando la primera y la
segunda ranura desde la parte superior de los postes. Se puede ulizar un mazo de goma para golpear la parte superior de los largueros y
vigas para asegurar adecuadamente las pestañas hacia abajo en el extremo estrecho de las ranuras de poste (ver FIG. 2 y FIG. 3). Se debe
realizar una inspección visual para asegurarse de que todas las pestañas estén correctamente enganche en el extremo estrecho de las ranuras
de poste.
Narrow end of
slots face down.
Extremo angosto
de las ranuras
hacia abajo.
FIG. 1
AB / C
Tabs
Pestañas
Use a rubber mallet to lightly
tap down on Brace and Beam
to secure the tabs down into
the narrow end of the post
slots.
Use un mazo de goma para
tocar ligeramente Brace y Beam
para asegurar la pestaña hacia
abajo en el extremo estrecho
de las ranuras de poste.
FIG. 2 FIG. 3
Tabs properly ed
into the narrow end
of post slots.
Pestañas
correctamente
ajustada en el
extremo estrecho de
la ranura del poste.
→
✓
Inside View
Vista interior
Inside View
Vista interior
Inside View
Vista interior
→
Recessed
ledge
Repisa
empotrada
Rubber mallet
Mazo de caucho
Gloves
Guantes
Helpful tools/items for assembly (not included):
Herramientas/arculos úles para el ensamblaje (no incluidos):
Preparaon / Préparación

Alternate Assembly
Ensamblaje alternavo
FIG. 4
Preparaon Connued / Connuación de la Préparación
ALTERNATE ASSEMBLY
This unit can also be assembled as two separate 39 in. high units (see FIG. 4). One unit will have
three shelves and the other will have two shelves. If choosing this opon, follow assembly steps
2, 3, 4, 5 and 6 unl all shelf levels are completed for both units. Note: Post Coupler (F), Post
Foot (G) and Post Cap (H) are not used for this setup.
ENSAMBLAJE ALTERNATIVO
Esta unidad también puede ensamblarse como dos unidades de 39 in. (99.06 cm) de altura. (ver
Fig. 4). Una unidad tendrá tres estantes y la otra tendrá dos estantes. Si elige esta opción, siga los
pasos de ensamblaje 2, 3, 4, 5 y 6 hasta que todos los niveles de la estantería estén completos
en ambas unidades. Nota: Conector del Poste (F), Pie de Poste (G) y Tapa de Poste (H) no se
ulizan para esta conguración.
Assembly / Ensamblaje
1
A
Assemble G (x4) to A (x4) / Ensamble G (x4) a A (x4)
G✓
A
G
G✓
Assemble B (x2) to posts / Ensamble B (x2) en postes
2
A
B
B✓
Assemble C (x2) to posts / Ensamble C (x2) en postes
3
C
C✓
C
A
✓
B
A
The tabs should be
fully engaged into
boom of slots.
Las pestañas
deben estar
completamente
compromedas en
la parte inferior de
la ranura.
Inside View
Vista interior
✓
The tabs should be
fully engaged into
boom of slots.
Las pestañas deben
estar completamente
compromedas en
la parte inferior de la
ranura.
Inside View
Vista interior
C
B
Narrow end
of slots face
down
Extremo angosto
de las ranuras
hacia abajo.
Note: make sure each pair of braces (B) are installed at the same height on each set of posts (A). Do this by simply counng the number of slots that the rst brace is installed
at, then install the second brace at the same slot count on the opposite two posts. (This will connue for each round of shelf level installaons).
Nota: asegúrese de que cada par de largueros (B) esté instalado a la misma altura en cada conjunto de postes (A). Haga esto simplemente contando el número de ranuras en las que está instalada la
primera largueros, luego instale la segunda larguero en la misma ranura en los dos postes opuestos. (Esto connuará para cada ronda de instalaciones para el nivel del estante).
Note: make sure each pair of beams (C) are installed at the same height as the previous installed set of braces on each set of posts. This will ensure each shelf will be leveled.
(This will connue for each round of shelf level installaons).
Nota: asegúrese de que cada par de vigas (C) esté instalado a la misma altura que el juego de largueros instalado anteriormente en cada conjunto de postes. Esto asegurará que cada estante será
nivelado. (Esto connuará para cada ronda de instalaciones para el nivel del estante).

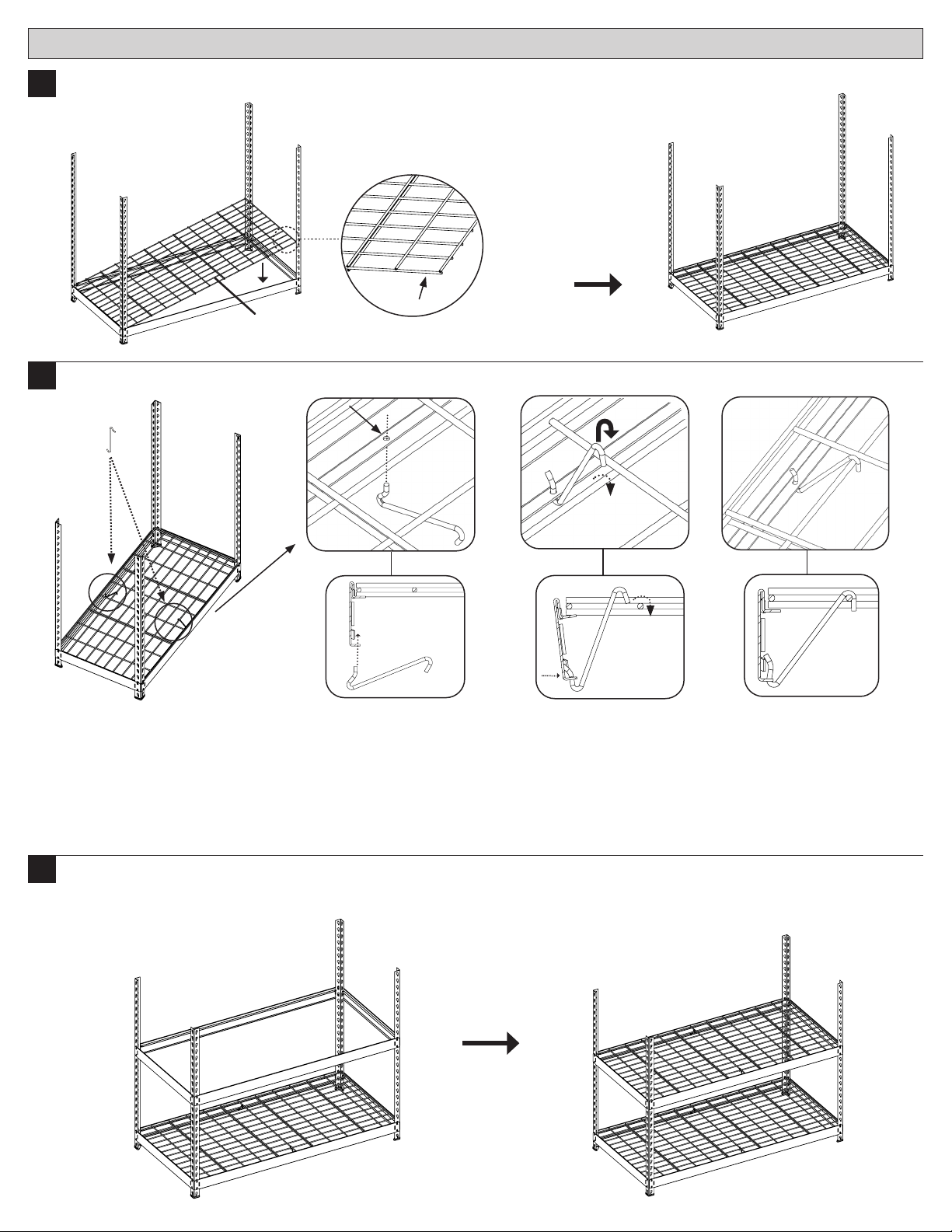

Assemble D (x1) / Ensamble D (x1)
4
D✓
Assembly Connued / Connuación de la Ensamblaje
5
Hook correctly engaged
into the beam and on
the wire deck. Repeat for
other side.
El gancho está conectado
correctamente a la viga y al
estante de alambre. Repita
los pasos para el otro lado.
✓
✓
Aach the top of the Hook
over the wire deck. Push
the beam slightly inward if
needed.
Pase la parte superior del
gancho por el estante de
alambre. Empuje la viga
ligeramente hacia adentro si
es necesario.
Insert Hook (E) into the hole
located in center of beam’s
boom ledge.
Pase el gancho (E) por el
oricio que se encuentra en
el centro del borde inferior
de la viga.
E
E
E
Side view
Visión lateral
Assemble E (x2) / Ensamble E (x2)
✓
6Assemble next shelf level by repeang same steps as 2, 3, 4 and 5 at the desired locaon
Ensamble el siguiente nivel de la estantería repiendo los pasos 2, 3, 4 y 5 en la ubicación deseada.
NOTE: Wire decks (D) should be installed with
the long horizontal wires facing the boom.
NOTA: La cubiertas de alambre (D) debe instalarse con
cables horizontales largos hacia la parte inferior.
boom
fondo

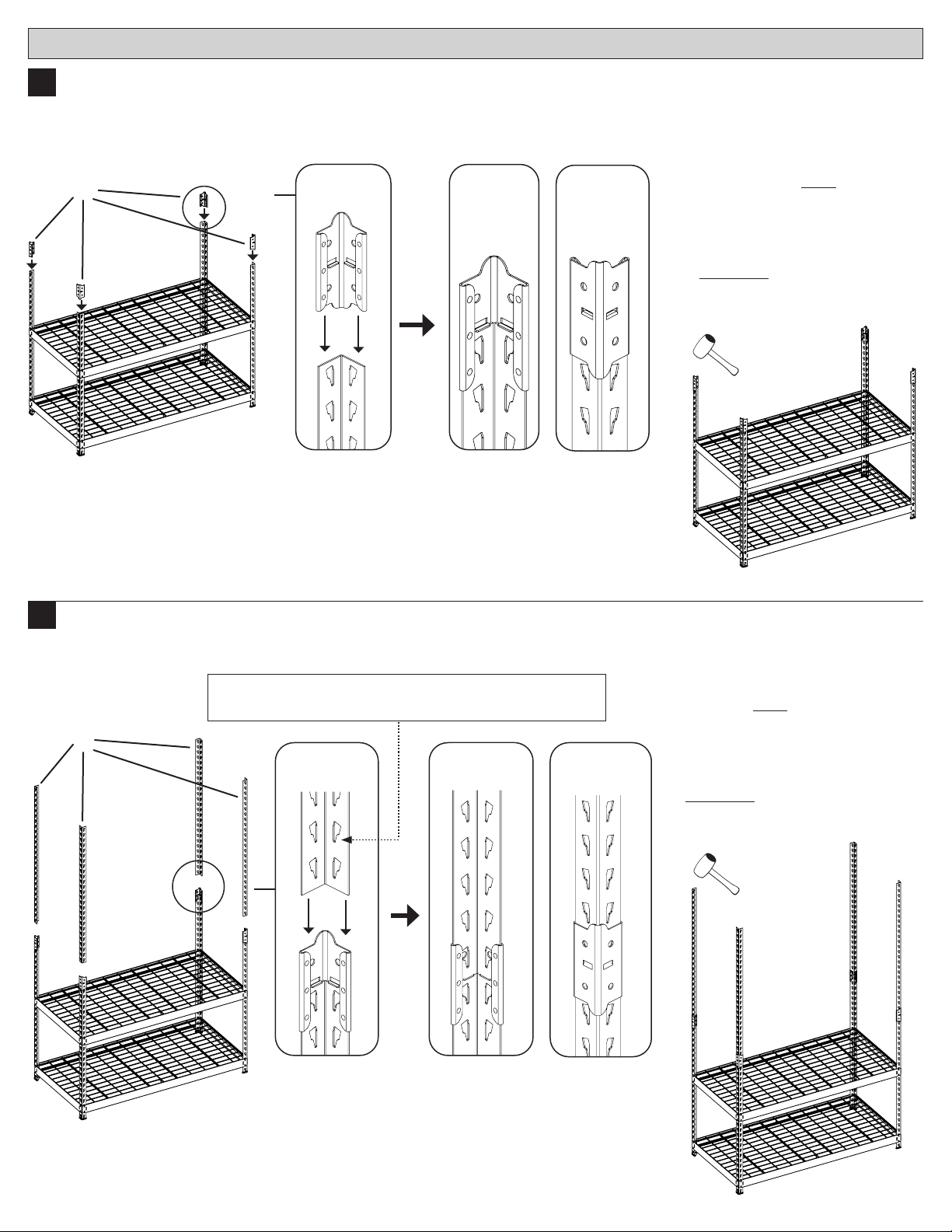

Note: A rubber mallet may be used to
help secure the post couplers halfway
onto the posts by lightly tapping down
on the post coupler once it is aached
to the post.
Nota: Puede ulizar un mazo
de caucho ayudar a asentar los
conectores en los postes golpeando
suavemente el conector una vez que
esté colocado.
F
Assemble F (x4) to the assembled four posts
Ensamble la pieza F (x4) a los cuatro postes que ya están ensamblados
✓
Inside View
Vista Interior
Outside View
Vista Exterior
✓
F
✓
Inside View
Vista Interior
7
A
Assemble A (x4) to the four assembled post couplers
Ensamble la pieza A (x 4) en los cuatro conectores del poste, que ya están ensamblados
A
✓
Note: A rubber mallet may be used to
help secure the top posts into the post
couplers by lightly tapping down on
the post once it is aached to the post
coupler.
Nota: Puede ulizar un mazo de caucho
para jar los postes superiores en
los conectores del poste golpeando
suavemente el poste una vez que esté
sujetado al conector del poste.
Outside View
Vista Exterior
Inside View
Vista Interior
Inside View
Vista Interior
✓✓
8
Assembly Connued / Connuación de la Ensamblaje
Note: Be sure the narrow end of slots face down.
Nota: Asegúrese de que el extremo estrecho de las ranuras mire hacia abajo.

9
10
Assemble the nal three shelf levels by repeang same steps as 2, 3, 4 and 5 at the desired locaon, using B (x2), C (x2), D (x1) and E (x2) per level
Ensamble los tres úlmos niveles de la estantería repiendo los pasos 2, 3, 4 y 5 en la ubicación deseada y ulizando las piezas B (x 2), C (x 2), D
(x 1) y E (x 2) para cada nivel
Assemble H (x4) to the top of the assembled four posts
Ensamble la pieza H (x 4) en la parte superior de los cuatro postes que ya están ensamblados
H
H
✓
✓
✓
✓
Assembly Connued / Connuación de la Ensamblaje
Warranty / Garantía
GUARANTEED FOREVER. If your Husky product ever fails bring it back and we will replace it for free. This full warranty gives you specic rights
which vary from state to state. If this product is defecve contact the manufacturer for repair or replacement parts.
GARANTIZADO PARA SIEMPRE. Si alguna vez falla su herramienta o unidad de almacenamiento Husky, devuélvala y la reemplazaremos de forma gratuita. Esta
garana completa le otorga derechos especícos que varían de estado a estado. Si este producto es defectuoso, comuníquese con el fabricante para reparar
o reemplazar piezas.
