IKA Vortex 3 User manual

IKA Vortex 3
20000005489
Betriebsanleitung DE 3
Ursprungssprache
Operating instructions EN 9
Mode d’emploi FR 15
取扱説明書 JA 21
Indicationes de seguridad ES 27
Veiligheidsinstructies NL 28
Norme di sicurezza IT 29
Säkerhetsanvisningar SV 30
Sikkerhedshenvisninger DA 31
Sikkerhetsanvisninger NO 32
Turvallisuusohjeet FI 33
Instruções de serviço PT 34
Wskazówki bezpieczeństwa PL 35
Bezpečnostní upozornění CS 36
Biztonsági utasitások HU 37
Varnostna navodila SL 38
Bezpečnostné pokyny SK 39
Ohutusjuhised ET 40
Drošības norādes LV 41
Saugos reikalavimai LT 42
Vortex 3_102019

2
KONFORMITÄTSERKLÄRUNG DE
Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der
Richtlinien 2006/42/EG, 2011/65/EU, 2014/30/EU und 2014/35/EU entspricht und mit den
folgenden Normen und norminativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-
2-051, EN 60529, EN 61326-1 und EN ISO 12100.
Eine Kopie der vollständigen EG-Konformitätserklärung kann bei [email protected] ange-
fordert werden
DECLARATION OF CONFORMITY EN
We declare under our sole responsibility that this product corrosponds to the regulations
2006/42/EC, 2011/65/EU, 2014/30/EU and 2014/35/EU and conforms with the standards
or standardized documents EN 61010-1, EN 61010-2-051, EN 60529, EN 61326-1 and
EN ISO 12100.
A copy of the legal EU Declaration of Conformity can be requested at [email protected].
DÉCLARATION DE CONFORMITÉ FR
Nous déclarons sous notre propre responsabilité que se produit est conforme aux régle-
mentations 2006/42/CE, 2011/65/UE, 2014/30/UE et 2014/35/UE et en conformité avec
les normes ou documents normalisés suivant EN 61010-1, EN 61010-2-051, EN 60529,
EN 61326-1 et EN ISO 12100.
Une copie de la déclaration de conformité UE complète peut être demandée en adres-
sant un courriel à l‘adresse [email protected].
C
B
A
E
Pos. Bezeichnung Item Designation Pos. Désignation
A Standardaufsatz A Standard A Support standard
V 3.1 attachment V 3.1 V 3.1
B Drehknopf B Rotating knob B Bouton rotatif
C Kontrollleuchte C Control light C Lumière côntrol
D Geräteschalter D Switch D Commutateur
E Gerätefuß E Base E Pied
D
Schalter/ Switch/ Commutateur
Fig. 1
On Off Touch

3
Inhaltsverzeichnis DE
Seite
Konformitätserklärung 2
Zeichenerklärung 3
Sicherheitshinweise 3
Auspacken 4
Bestimmungsgemäßer Gebrauch 4
Inbetriebnahme 5
Zubehör 6
Instandhaltung 7
Gewährleistung 7
Technische Daten 8
Zeichenerklärung
GEFAHR (Extrem) Gefährliche Situation, bei der die
Nichtbeachtung des Sicherheitshinweises zu Tod
oder schwerer Verletzung führen kann.
Gefährliche Situation, bei der die Nichtbeachtung
des Sicherheitshinweises zu Tod oder schwerer
Verletzung führen kann.
Gefährliche Situation, bei der die Nichtbeachtung
des Sicherheitshinweises zu leichter Verletzung
führen kann.
Weist z. B. auf Handlungen hin die zu
Sachbeschädigungen führen können.
WARNUNG
VORSICHT
HINWEIS
Zu Ihrem Schutz
• Lesen Sie die Betriebsanleitung vor Inbetriebnahme vollstä-
dig und beachten Sie die Sicherheitshinweise.
• Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.
• Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet.
• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz- und
Unfallverhütungsvorschriften.
• Steckdose muss geerdet sein (Schutzleiterkontakt).
VORSICHT Tragen Sie Ihre persönliche Schutzaus-
rüstung entsprechend der Gefahrenklasse
des zu bearbeitenden Mediums. Ansonsten
besteht eine Gefährdung durch:
- Spritzen von Flüssigkeiten
- Herausschleudern von Teilen
- Erfassen von Körperteilen, Haaren,
Kleidungsstücken und Schmuck.
HINWEIS
Verringern Sie die Hand-Arm-Schwingungs-
belastung (Richtlinie 2002/44/EG) bei
Handbetrieb:
- Halten Sie den Probenbehälter möglichst
senkrecht.
- Üben Sie nur soviel Druck aus wie für
den Mischvorgang erforderlich.
- Benutzen Sie bei hohen Probenzahlen
Aufsätze für mehrere Proben.
• Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen, rutsch
festen, trockenen und feuerfesten Fläche auf.
• Die Gerätefüße müssen sauber und unbeschädigt sein.
• Stellen Sie vor Inbetriebnahme den Drehknopf (B) auf Linksan-
schlag. Steigern Sie die Drehzahl langsam.
• Falls sich die Schüttelbewegung des Gerätes aufschaukelt (Resonanz),
reduzieren Sie die Drehzahl oder durchlaufen Sie den kritischen
Bereich schnellstmöglich.
Sicherheitshinweise

4
HINWEIS Reduzieren Sie die Drehzahl, falls:
- Medium infolge zu hoher Drehzahl aus
dem Gefäß spritzt
- unruhiger Lauf auftritt
- das Gerät durch dynamische Kräfte zu
wandern beginnt.
• Befestigen Sie Zubehörteile und aufgestellte Gefäße gut, da sonst
Schüttelgefäße beschädigt oder herausgeschleudert werden können.
• Prüfen Sie vor jeder Verwendung Gerät und Zubehör auf
Beschädigungen. Verwenden Sie keine beschädigten Teile.
• Platzieren Sie ein einzelnes Schüttelgefäß mittig und mehrere
Schüttelgefäße gleichmäßig.
• Das Gerät ist nicht für Handbetrieb geeignet.
• Spitze, scharfkantige Gefäße führen an den Aufsätzen zu Abrieb.
CAUTION Beachten Sie eine Gefährdung durch:
- entzündliche Materialien,
- Glasbruch infolge mechanischer
Schüttelenergie.
• Bearbeiten Sie nur Medien, bei denen der Energieeintrag durch das
Bearbeiten unbedenklich ist. Dies gilt auch für andere Ener gieein-
träge, z.B. durch Lichteinstrahlung.
• Betreiben Sie das Gerät nicht in explosionsgefährdeten
Atmosphären, mit Gefahrstoffen und unter Wasser.
• Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör“
beschrieben wird, gewährleistet.
• Montieren Sie das Zubehör nur bei gezogenem Netzstecker.
• Nach einer Unterbrechung der Stromzufuhr läuft das Gerät von
selbst wieder an.
• Im Betrieb kann sich das Gerät erwärmen.
Zum Schutz des Gerätes
• Spannungsangabe des Typenschildes muss mit Netzspannung über
einstimmen.
• Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.
• Das Gerät darf nur von einer Fachkraft geöffnet werden.
Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition)
Lieferumfang
- Schüttler Vortex 3
- Standardaufsatz V 3.1
- Betriebsanleitung
Verwendung
4 zum Mischen von Flüssigkeiten
- Touch-Betrieb für einzelne Reagenzgläser
- Dauer-Betrieb für einzelne oder mehrere Gefäße
Verwendungsgebiet (nur Innenbereich)
- Laboratorien - Schulen
- Apotheken
Das Gerät ist für den Einsatz in Wohngebieten und allen anderen
Bereichen geeignet.
Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn das
Gerät mit Zubehör betrieben wird, welches nicht vom Hersteller geliefert
oder empfohlen wird oder wenn das Gerät in nicht bestimmungsge-
mäßem Gebrauch entgegen der Herstellervorgabe betrieben wird.
Auspacken
Bestimmungsgemäßer Gebrauch

5
On Touch
(D)
(D)
(D)
(D)
(D)
(C)
(C)
Fig. 2

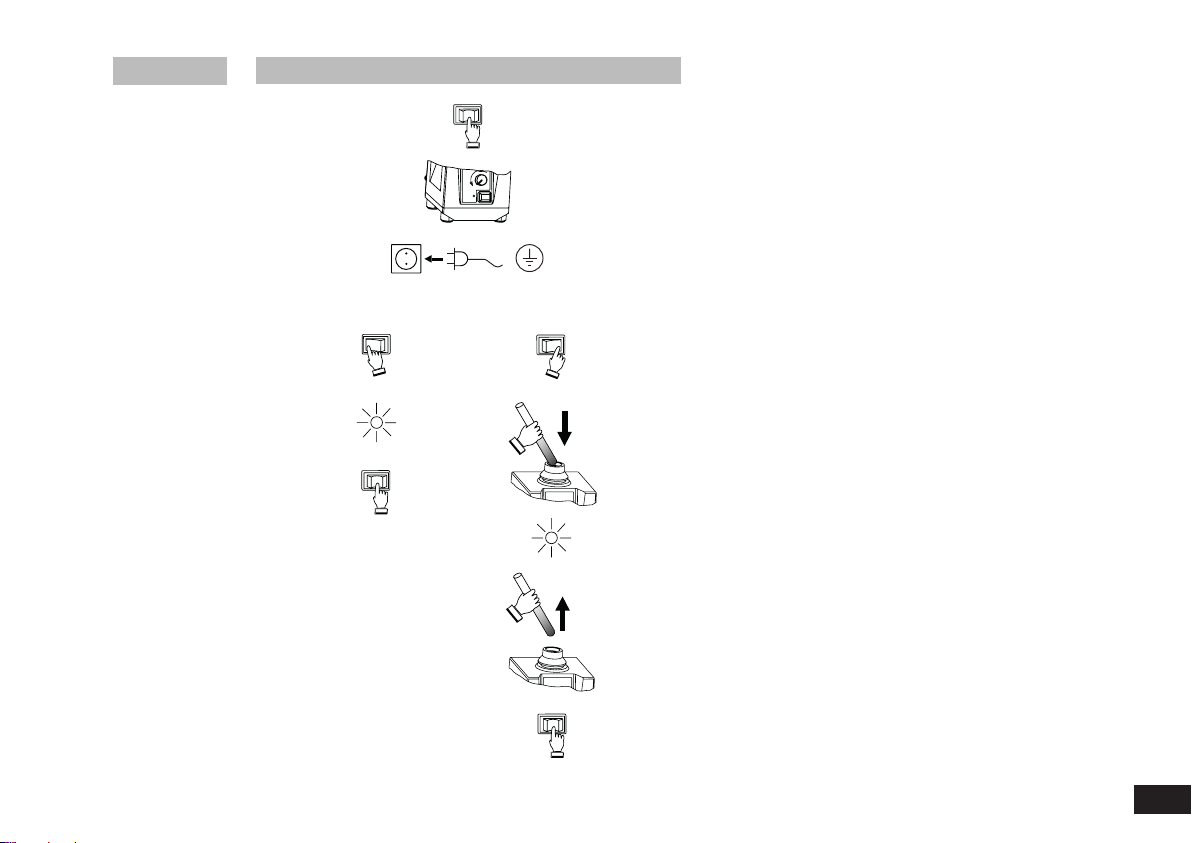

Inbetriebnahme

6

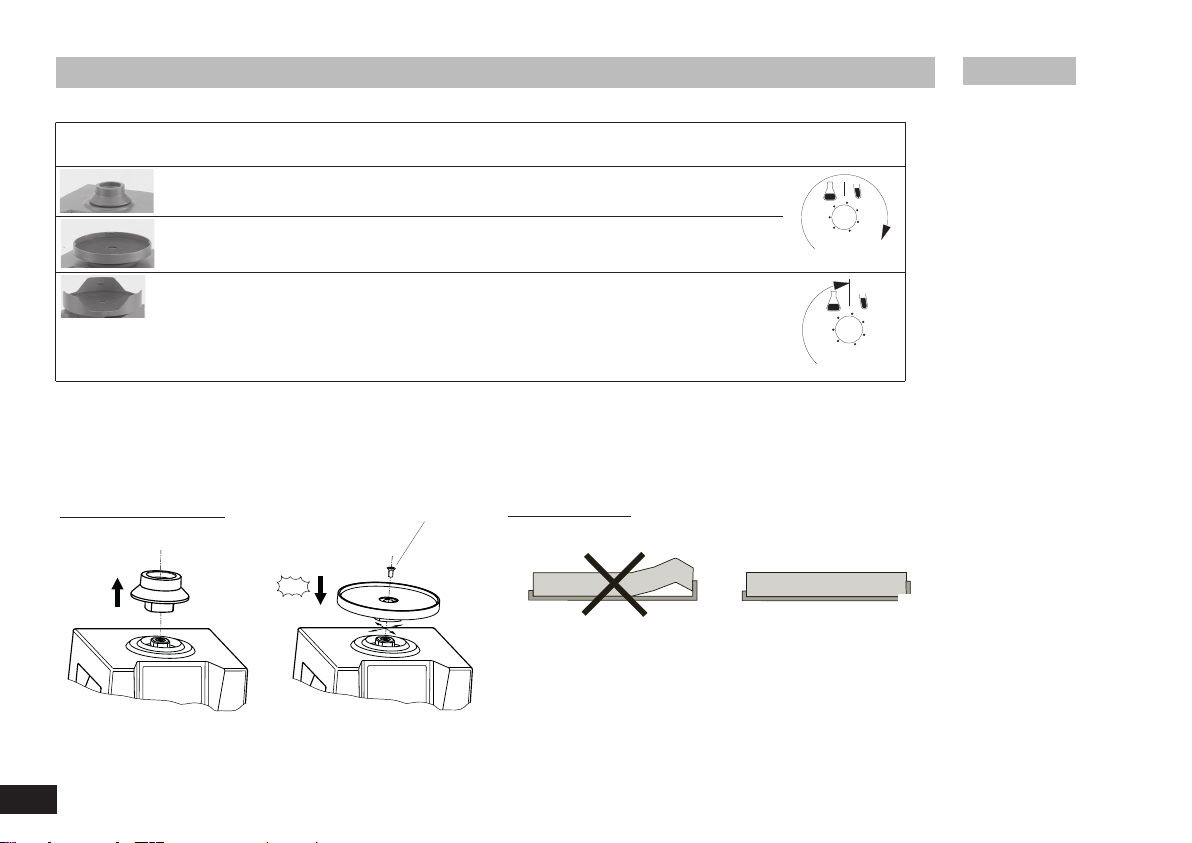

Verwendungsmöglichkeiten und zulässige Drehzahlbereiche der Aufsätze:
Bezeichnung Beschreibung Ident- Nr. Touch- Dauer- Drehzahlbereich
betrieb betrieb
V 3.1 Für Reagenzgläser und 33 412 00 X X
Standardaufsatz kleine Gefäße bis ø 30 mm
V 3.2 88 mm-Telleraufsatz 33 423 00 X X
Einhandaufsatz mit Gummiauflage
V 3.3 150 mm-Telleraufsatz 33 424 00 - X
Universalaufsatz mit Gummiauflage
On/Off/Touch
1
23
4
5
6
0
1
23
4
5
6
On/Off/Touch
0
Zubehör
"click"
Fig. 4

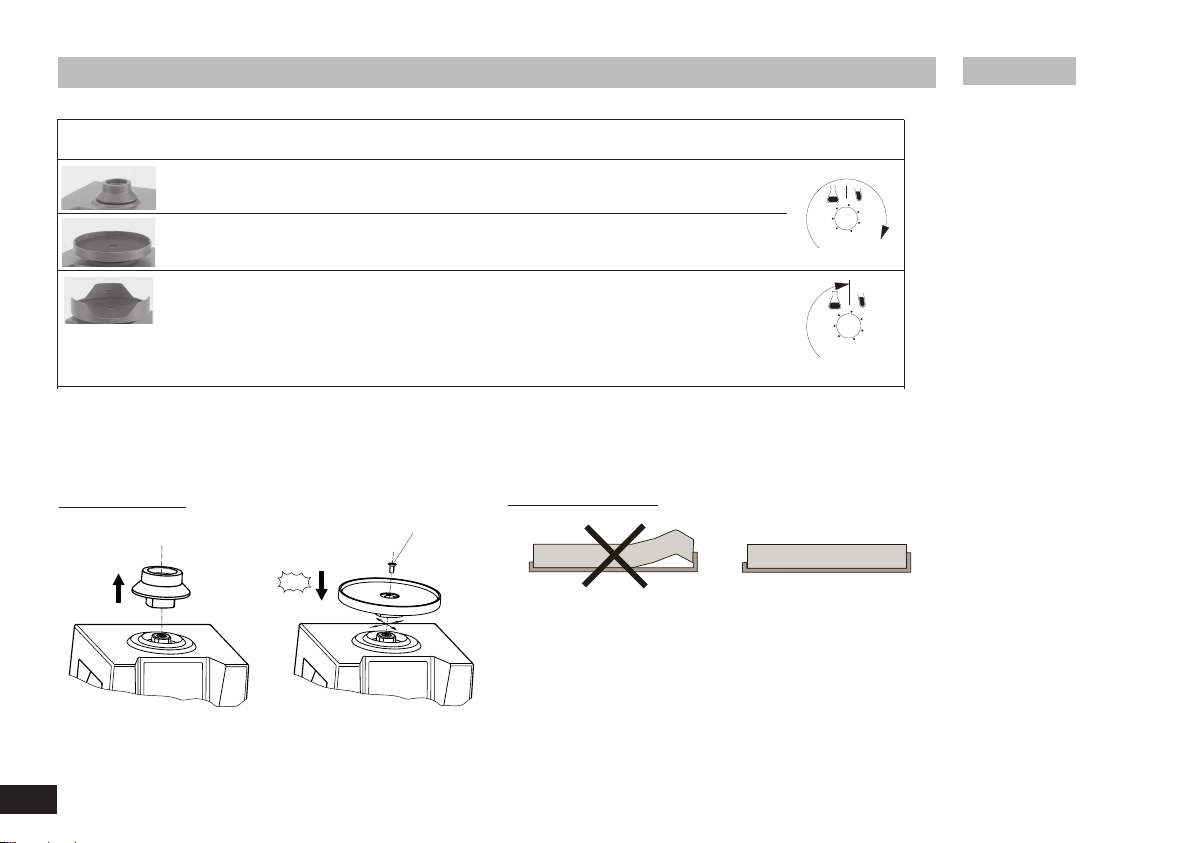

Wechsel der Aufsätze
M4x8
DIN 965/ISO
7046
Fig. 3
Verwendung der Einsätze
Für weiteres Zubehör siehe www.ika.com

7
Das Gerät arbeitet wartungsfrei.
Reinigung
Verwenden Sie nur von IKA empfohlene Reinigungsmittel.
Verwenden Sie zum Reinigen von:
Farbstoffen Isopropanol
Baustoffen Tensidhaltiges Wasser, Isopropanol
Kosmetika Tensidhaltiges Wasser, Isopropanol
Nahrungsmitteln Tensidhaltiges Wasser
Brennstoffen Tensidhaltiges Wasser
• Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
• Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
• Falls andere als die empfohlenen Reinigungs- oder Dekonta-
minationsmethoden angewendet werden, fragen Sie bitte bei
IKA nach.
• Der Gummi der Auflagen der Aufsätze V 3.2 und V 3.3 ist ein
Naturprodukt und Talkum kann austreten. Reinigen Sie die
Gummiauflage mit Glyzerin.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
• Gerätetyp
• Fabrikationsnummer des Gerätes, siehe Typenschild
• Positionsnummer und Bezeichnung des Ersatzteiles, siehe
Ersatzteilbild und -liste unter www.ika.com.
Reparaturfall
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und
frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular „Unbedenklichkeitsbescheinigung“
bei IKA an oder verwenden Sie den download Ausdruck
des Formulares auf der IKA Website www.ika.com.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht ausreichend.
Verwenden Sie zusätzlich eine geeignete Transportverpackung.
Entsprechend den IKA-Verkaufs-und Lieferbedingungen beträgt die
Gewährleistungszeit 24 Monate. Im Gewährleistungsfall wenden Sie sich
bitte an Ihren Fachhändler, oder senden Sie das Gerät unter Beifügung
der Lieferrechnung und Nennung der Re-klamationsgründe direkt an
unser Werk. Frachtkosten gehen zu Ihren Lasten.
Die Gewährleistung erstreckt sich nicht auf Verschleißteile und gilt nicht
für Fehler, die auf unsachgemäße Handhabung und unzureichende Pflege
und Wartung, entgegen den Anweisungen in dieser Betriebsanleitung,
zurückzuführen sind.
Gewährleistung
Instandhaltung

8
Betriebsspannung/Frequenz V/Hz 220...240 ±10% / 50/60
oder V/Hz 115±10% / 60
oder V/Hz 100±10% / 50/60
Leistungsaufnahme W60
Leistungsabgabe W10
Drehzahl 1/min 0/ 500 – 2500
stufenlos
einstellbar
Einstellung der Drehzahl analog (stufenlos)
Drehknopf
frontseitig
Drehzahlanzeige Skala 0 – 6
Antrieb Spaltpolmotor
Schüttelhub mm 4
Schüttelbewegung horizontal,
annähernd kreisförmig
Zulässige Einschaltdauer %100
Zul. Umgebungstemperatur °C +5 bis +40
Zul. relative Feuchte %80
Schutzart nach DIN EN 60529 IP 21
Schutzklasse I (Schutzerde)
Überspannungskategorie II
Verschmutzungsgrad 2
Geräteeinsatz über NN mmax. 2000
Abmessung mm 127 x 149 x 136
gesamt B x T x H
Gewicht ohne Beladung kg 4,5
Max. Beladung inkl. Aufsatz kg 0,5
Technische Änderungen vorbehalten!
Technische Daten

9
For your protection:
• Read the operating instructions in full before starting
up and follow the safety instructions.
• Keep the operating instructions in a place where they can be
accessed by everyone.
• Ensure that only trained staff work with the appliance.
• Follow the safety instructions, guidelines, occupational health
and safety and accident prevention regulations.
• Socket must be earthed (protective ground contact).
CAUTION
Wear your personal protective equipment
in accordance with the hazard category
of the medium to be processed. Otherwise
there is a risk of:
- splashing liquids
- projectile parts
- body parts, hair, clothing and jewel-
lery getting caught.
NOTICE
Keep hand/arm vibration to a minimum
(Directive 2002/44/EC) when operated
manually:
- Keep the sample container as vertical
as possible.
- Only exert the minimum pressure
necessary for the mixing process.
- Use attachments for multiple samples
when there is a large number of samples.
• Set up the appliance in a spacious area on an even, stable, clean,
non-slip, dry and fireproof surface.
• The feet of the appliance must be clean and undamaged.
• Position the knob (B) at the left stop before starting up.
Gradually increase the speed.
• If the shaking movement of the appliance increases (resonance),
reduce the speed or pass through the critical phase as quickly
as possible.
Contents Safety instructions
Explication of warning symbols
DANGER
Indicates an (extreme) hazardous situation,
which, if not avoided, will result in death,
serious injury.
Indicates a hazardous situation, which, if
not avoided, can result in death, serious
injury.
Indicates a potentially hazardous situation,
which, if not avoided, can result in injury.
Indicates practices which, if not avoided,
can result in equipment damage.
Page
Declaration of conformity 2
Explication of warning symbols 9
Safety instructions 9
Unpack 10
Correct use 10
Commissioning 11
Accessories 12
Maintenance 13
Warranty 13
Technical data 14
WARNING
CAUTION
NOTICE
EN

10
NOTICE
Reduce the speed if:
- the medium splashes out of the vessel
because the speed is too high
- the appliance is not running smoothly
- the appliance begins to move around
because of dynamic forces.
• Firmly secure the accessories and vessels in place, otherwise
shaking vessels could be damaged or projected out.
• Check the appliance and accessories beforehand for damage
each time you use them. Do not use damaged components.
• Position one single shaking vessel in the centre and several
shaking vessels so that they are evenly spread out.
• The appliance is not suitable for manual operation.
• Sharp edged vessels cause wear debris on the attachments.
CAUTION
Beware of the risk of:
- flammable materials,
- glass breakage as a result of mechani
cal shaking power.
• Only process media that will not react dangerously to the extra
energy produced through processing. This also applies to any
extra energy produced in other ways, e.g. through light irradiation.
• Do not operate the appliance in explosive atmospheres, with
hazar dous substances or under water.
• Safe operation is only guaranteed with the accessories descri-
bed in the ”Accessories” chapter.
• Always disconnect the plug before fitting accessories.
• The appliance starts up again automatically following a cut in
the power supply.
• The appliance may heat up when in use.
For protection of the equipment
• The voltage stated on the nameplate must correspond to the mains
voltage.
• Protect the appliance and accessories from bumps and impacts.
• The appliance may only be opened by experts.
Unpack
- Please unpack the device carefully
- In the case of any damage a fact report must be sent
immediately (post, rail or forwarder)
Delivery scope
- Shaker Vortex 3
- Standard attachment V 3.1
- Operating instructions
Unpack
Correct use
Use
4For mixing liquids
- Touch mode for single test tubes
- Continuous mode for single or several vessels
Range of use (indoor use only)
- Laboratories - Schools
- Pharmacies
The device is suitable for use in residential areas and all other areas.
The safety of the user cannot be guaranteed if the appliance is ope-
rated with accessories that are not supplied or recommended by the
manufacturer or if the appliance is operated improperly contrary to the
manufacturer’s specifications.
