iNels DAC3-04B User manual

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
CZ Převodník digital - analog
Charakteristika
• DAC3-04B je převodník digitálního signálu na analogový napěťový signál.
• Převodník generuje 4 analogové napěťové signály, které podle typu ovládaného zařízení mohou
být regulovány v rozsahu 0-10 V a nebo 1-10 V.
• Používá se pro regulaci a řízení zařízení, které mohou být tímto signálem ovládány (stmívatelné
předřadníky zářivek a jiných typů světelných zdrojů - např. LED panelů ze sortimentu ELKO
Lighting, stmívací aktor pro LED a RGB pásky RFDA-73M/RGB, termostatické hlavice, servopohony,
prvky měření a regulace a jiné).
• Rozsah výstupního napětí je volitelný v programu iDM3.
• Převodník je vybaven teplotním vstupem pro připojení dvouvodičového externího teplotního
senzoru TC/TZ (viz. příslušenství).
• DAC3-04B v provedení B je určen pro montáž do instalační krabice.
Všeobecné instrukce

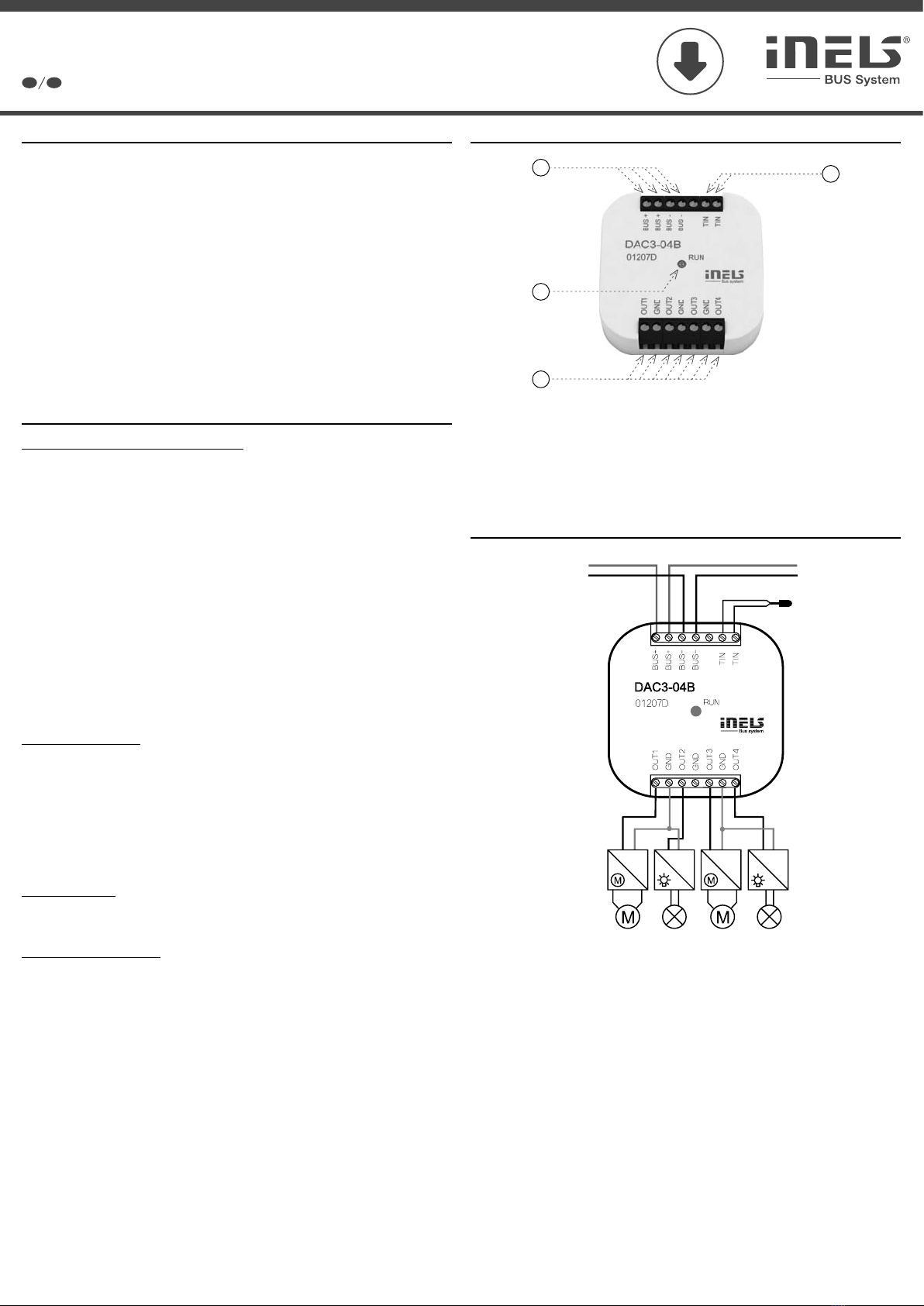

Zapojení
Popis přístroje
teplotní senzory
TC/TZ
1. Datová sběrnice BUS
2. LED indikace stavu jednotky
3. Výstupy
4. Vstup pro teplotní senzor
PŘIPOJENÍ DO SYSTÉMU, INSTALAČNÍ SBĚRNICE BUS
Periferní jednotky iNELS3 se připojují do systému prostřednictvím instalační sběrnice BUS. Vodiče
instalační sběrnice se připojují na svorkovnice jednotek na svorky BUS+ a BUS-, přičemž vodiče
není možno zaměnit. Pro instalační sběrnici BUS je nutné využít kabel s krouceným párem vodičů
s průměrem žil nejméně 0.8mm, přičemž doporučovaným kabelem je iNELS BUS Cable, jehož
vlastnosti nejlépe odpovídají požadavkům instalační sběrnice BUS. Ve většině případů lze využít
také kabel JYSTY 1x2x0.8 nebo JYSTY 2x2x0.8. V případě kabelu se dvěma páry kroucených vodičů
není možné vzhledem k rychlosti komunikace využít druhý pár pro jiný modulovaný signál, tedy
není možné v rámci jednoho kabelu využít jeden pár pro jeden segment BUS sběrnice a druhý
pár pro druhý segment BUS sběrnice. U instalační sběrnice BUS je nutné zajistit její odstup
od silového vedení ve vzdálenosti alespoň 30 cm a je nutné jej instalovat v souladu s jeho
mechanickými vlastnostmi. Pro zvýšení mechanické odolnosti kabelů doporučujeme vždy kabel
instalovat do elektroinstalační trubky vhodného průměru. Topologie instalační sběrnice BUS je
volná s výjimkou kruhu, přičemž každý konec sběrnice je nutné zakončit na svorkách BUS+ a BUS-
periferní jednotkou. Při dodržení všech výše uvedených požadavků může maximální délka jednoho
segmentu instalační sběrnice dosahovat až 500 m. Z důvodu, že datová komunikace i napájení
jednotek jsou vedeny v jednom páru vodičů, je nutné dodržet průměr vodičů s ohledem na úbytek
napětí na vedení a maximální odebíraný proud. Uvedená maximální délka sběrnice BUS platí za
předpokladu, že jsou dodrženy tolerance napájecího napětí.
KAPACITA A CENTRÁLNÍ JEDNOTKA
K centrální jednotce CU3-01M nebo CU3-02M lze připojit dvě samostatné sběrnice BUS
prostřednictvím svorek BUS1+, BUS1- a BUS2+, BUS2-. Na každou sběrnici lze připojit až 32
jednotek, celkově lze tedy přímo k centrální jednotce připojit až 64 jednotek. Dále je nutné dodržet
požadavek na maximální zatížení jedné větve sběrnice BUS proudem maximálně 1000 mA, který
je dán součtem jmenovitých proudů jednotek připojených na tuto větev sběrnice. Při připojení
jednotek s odběrem větším než 1A lze využít BPS3-01M s odběrem 3A. V případě potřeby je možné
další jednotky připojit pomocí externích masterů MI3-02M, které generují další dvě větve BUS. Tyto
externí mastery se připojují k jednotce CU3 přes systémovou sběrnici EBM a celkem je možno přes
EBM sběrnici k centrální jednotce připojit až 8 jednotek MI3-02M.
NAPÁJENÍ SYSTÉMU
K napájení jednotek systému je doporučeno použít napájecí zdroj společnosti ELKO EP s názvem
PS3-100/iNELS. Doporučujeme systém zálohovat externími akumulátory, připojenými ke zdroji PS3-
100/iNELS (viz vzorové schéma zapojení řídicího systému).
VŠEOBECNÉ INFORMACE
Pro funkci jednotky je nutné, aby jednotka byla napojena na centrální jednotku systému řady
CU3, nebo na systém, který tuto jednotku již obsahuje, jako jeho rozšíření o další funkce systému.
Všechny parametry jednotky se nastavují přes centrální jednotku řady CU3 v software iDM3.
Na základní desce jednotky je LED dioda pro indikaci napájecího napětí a komunikace s centrální
jednotkou řady CU3. V případě, že dioda RUN bliká v pravidelném intervalu, probíhá standardní
komunikace. Jestliže dioda RUN trvale svítí, je jednotka ze sběrnice napájena, ale jednotka na
sběrnici nekomunikuje. V případě, že dioda RUN nesvítí, není na svorkách BUS+ a BUS- přítomno
napájecí napětí.
Pozn.: Analogový výstup a vstup teplotního senzoru je galvanicky spojený se sběrnici BUS.

Made in Czech Republic
DAC3-04B
2/2
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [e-mail]
TECHNICKÁ PODPORA | E-mail: [email protected] | Mobil: [phone] | Tel.: [phone], +420 | 573 514 211 | Fax: [phone] | www.inels.cz
Technické parametry Varování
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s montážním
návodem k použití a instalační příručkou systému iNELS3. Návod na použití je určen pro montáž
přístroje a pro uživatele zařízení. Návod je součástí dokumentace elektroinstalace, a také ke stáhnutí
na webové stránce www.inels.cz. Pozor, nebezpečí úrazu elektrickým proudem! Montáž a připojení
mohou provádět pouze pracovníci s příslušnou odbornou elektrokvalifikací při dodržení platných
předpisů. Nedotýkejte se částí přístroje, které jsou pod napětím. Nebezpečí ohrožení života. Při
montáži, údržbě, úpravách a opravách je nutné dodržet bezpečnostní předpisy, normy, směrnice a
odborná ustanovení pro práci s elektrickým zařízením. Před zahájením práce na přístroji je nutné,
aby všechny vodiče, připojené díly a svorky byly bez napětí. Tento návod obsahuje jen všeobecné
pokyny, které musí být aplikovány v rámci dané instalace. V rámci kontroly a údržby pravidelně
kontrolujte (při vypnutém napájení) dotažení svorek.
ANO,
vstup na externí teplotní senzor TC/TZ
-20 .. +120°C;
0.5 °C z rozsahu
4x 0(1)-10 V/10 mA
BUS
zelená LED RUN
27 V DC, -20 / +10 %
max. 1 W
50 mA (při 27 V DC), ze sběrnice BUS
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
libovolná
do instalační krabice
49 x 49 x 13 mm
27 g
Vstupy
Měření teploty:
Rozsah a přesnost měření
teploty:
Výstupy
Napěťový analog. výstup /
max. proud:
Komunikace
Instalační sběrnice:
Indikace stavu jednotky:
Napájení
Napájecí napětí / tolerance:
Ztrátový výkon:
Jmenovitý proud:
Připojení
Svorkovnice:
Provozní podmínky
Pracovní teplota:
Skladovací teplota:
Stupeň krytí:
Kategorie přepětí:
Stupeň znečištění:
Pracovní poloha:
Instalace:
Rozměry a hmotnost
Rozměry:
Hmotnost:

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
Digital - analog converter
EN
Characteristics
• DAC3-04B is converter of a digital signal to an analog voltage signal.
• The converter generates 4 analog voltage signals, which can be regulated according to type of
controlled device, in a range 0-10V or 1-10V.
• This is used for regulating and controlling devices that may be controlled by this signal (dimmable
ballasts of fluorescent lamps and other types of light sources - e.g. LED panels from the assortment
of ELKO Lighting, dimming actuator for LED and RGB strips RFDA-73M/RGB, thermostatic heads,
servo drives, elements for measuring and regulation and others).
• Range of output voltage is adjustable in iDM3.
• DAC3-04B is equipped with a temperature input for connecting a 2-wire external sensor TC / TZ.
• DAC3-04B in version B is designed for mounting into an installation box.
General instrucions
Connection
Description of device
temperature
sensors TC/TZ
1. Data BUS
2. LED indication of unit´s state
3. Outputs
4. Input for thermo sensor
CONNECTION TO THE SYSTEM, INSTALLATION BUS
iNELS3 peripheral units are connected to the system through the BUS installation. Installation
BUS conductors are connected to the terminal units to BUS+ and BUS- terminals, wires cannot be
interchanged. For installation of BUS it is necessary to use a cable with a twisted pair of wires with
a diameter of at least 0.8 mm, the recommended cable is iNELS BUS Cable, whose features best
meet the requirements of the BUS installation. Bearing in mind that in terms of all the properties
is it is possible in most cases also use the cable JYSTY 1x2x0.8 or JYSTY 2x2x0.8, however it
is not recommended as the best option. In the case of a cable with two pairs of twisted wires
it is not possible to use the second pair of the other for modulated signal due to the speed of
communications; it is not possible within one cable to use one pair for one segment BUS and the
second pair for the second segment BUS. For installation of BUS it is vital to ensure that it is kept
at a distance from the power lines of at least 30 cm and must be installed in accordance with its
mechanical properties. To increase mechanical resistance of cables we recommend installation
into a conduit of suitable diameter. BUS topology installation is free except for the ring, wherein
each end of the bus must terminate at the terminals BUS + and BUS- peripheral unit. While
maintaining all the above requirements, the maximum length of one segment of the installation
BUS can reach up to 500 m. Due to the data communication and supply of units in one pair of wires,
it is necessary to keep in mind the diameter of wires with regards to voltage loss on the lead and
the maximum current drawn. The maximum length of the BUS applies provided that they comply
with the tolerance of the supply voltage.
CAPACITY AND CENTRAL UNIT
It is possible to connect to the central unit CU3-01M or CU3-02M two independent BUSes by means
of terminals BUS1+, BUS1- and BUS2+, BUS2-. It is possible to connect to each BUS up to 32 units,
so it is possible to connect directly to the central unit a total of 64 units. It is necessary to comply
with the requirement of a maximum load of one BUS line - maximum up to 1000 mA current. When
connecting units which draw greater than 1A, BPS3-01M with 3A sampling can be used. It is the
sum of the rated currents of the units connected to the BUS line, other units can be connected
using the units MI3-02M, which generate further BUSes. These are connected to the CU3 unit via
the system BUS EBM and you can connect a total of 8 units via EBM BUS to the central unit MI3-02M.
SUPPLYING THE SYSTEM
For supplying power to system units, it is recommended to use the power source of ELKO EP titled
PS3-100/iNELS. We recommend backing up the system with backup batteries connected to the
source of PS3-100/iNELS (see sample diagram of connecting the control system).
GENERAL INFORMATION
To operate the unit, it is necessary that the unit is connected to a central unit CU3 series, connected
to the central unit of the system CU3, or to a system that already contains this unit as its expansion
to include further system.
All unit parameters are set through the central unit CU3-01M in the software iDM3.
There is LED diode on the PCB for indication of supply voltage and communication with the
central unit series CU3. In case that the RUN diode flashes at regular intervals, so there is standard
communication between the unit and BUS. If the RUN diode lights permanently, so the unit is
supplied from BUS, but there is no communication between BUS and unit. In case that RUN diode
is OFF, so there is no supply voltage on the terminals BUS+ and BUS-.
Note: Analog output and input of thermo sensor is galvanically connected to BUS.

Made in Czech Republic
DAC3-04B
2/2
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech republic | e-mail: [e-mail]
TECHNICAL SUPPORT | E-mail: [email protected] | Mobil: [phone] | Tel.: [phone] | Fax: [phone] | www.inels.com
Warning
Before the device is installed and operated, read this instruction manual carefully and with full
understanding and Installation Guide System iNELS3. The instruction manual is designated for
mounting the device and for the user of such device. It has to be attached to electro-installation
documentation. The instruction manual can be also found on a web site www.inels.com. Attention,
danger of injury by electrical current! Mounting and connection can be done only by a professional
with an adequate electrical qualification, and all has to be done while observing valid regulations.
Do not touch parts of the device that are energized. Danger of life-threat! While mounting,
servicing, executing any changes, and repairing it is essential to observe safety regulations, norms,
directives and special regulations for working with electrical equipment. Before you start working
with the device, it is essential to have all wires, connected parts, and terminals de-energized. This
instruction manual contains only general directions which need to be applied in a particular
installation. In the course of inspections and maintenance, always check (while de-energized) if
terminals are tightened.
Inputs
Temperature measuring:
Range / accuracy of temp.
measuring:
Outputs
Analog voltage output /
rated current:
Communication
Installation BUS:
Status indication unit:
Power supply
Supply voltage / tolerance:
Dissipated power:
Rated current:
Connection
Terminal:
Operating conditions
Operating temperature:
Storing temperature:
Protection degree:
Overvoltage category:
Pollution degree:
Operating position:
Installation:
Dimensions and weight
Dimensions:
Weight:
YES,
input for external temperature sensor TC/TZ
-20 .. +120 °C;
0.5 °C from the range
4x 0(1)-10 V/10 mA
BUS
green LED RUN
27 V DC, -20 / +10 %
max. 1 W
50 mA (at 27V DC), from BUS
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
any
into installation box
49 x 49 x 13 mm
27 g
Technical parameters

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
SK Prevodník digital-analóg
Charakteristika
• DAC3-04B je prevodník digitálneho signálu na analógový napäťový signál.
• Prevodník generuje 4 analógové napäťové signály, ktoré podľa typu ovládaného zariadenia môžu
byť regulované v rozsahu 0-10V alebo 1-10V.
• Používa sa na reguláciu a riadenie zariadenia, ktoré môžu byť týmto signálom ovládané
(stmievateľné predradníky žiariviek a iných typov svetelných zdrojov - napr. LED panelov zo
sortimentu ELKO Lighting, stmievací aktor pre LED a RGB pásiky RFDA-73M/RGB, termostatické
hlavice, servopohony, prvky merania a regulácie a iné).
• Rozsah výstupného napätia je voliteľný v programe iDM3.
• Prevodník je vybavený teplotným vstupom pre pripojenie 2-vodičového externého teplotného
senzoru TC/TZ (viď príslušenstvo).
• DAC3-04B v prevedení B je určený pre montáž do inštalačnej krabice.
Všeobecné inštrukcie
Zapojenie
Popis prístroja
teplotný senzor
TZ/TC
1. Dátová zbernica BUS
2. LED indikácia stavu jednotky
3. Výstupy
4. Vstup pre teplotný senzor
PRIPOJENIE DO SYSTÉMU, INŠTALAČNÁ ZBERNICA BUS
Periférne jednotky iNELS3 sa pripájajú do systému prostredníctvom inštalačnej zbernice BUS.
Vodiče inštalačnej zbernice sa pripájajú na svorkovnice jednotiek na svorky BUS+ a BUS-, pričom
vodiče nie je možné zameniť. Pre inštalačnú zbernicu BUS je nutné využiť kábel s krúteným párom
vodičov s priemerom žíl najmenej 0.8mm, pričom odporúčaným káblom je iNELS BUS Cable,
ktorého vlastnosti najlepšie zodpovedajú požiadavkám inštalačnej zbernice BUS. Vo väčšine
prípadov je možné využiť tiež kábel JYSTY 1x2x0.8 alebo JYSTY 2x2x0.8. V prípade káblu s dvoma
pármi krútených vodičov nie je možné vzhľadom k rýchlosti komunikácie využiť druhý pár pre iný
modulovaný signál, teda nie je možné v rámci jedného káblu využiť jeden pár pre jeden segment
BUS zbernice a druhý pár pre druhý segment BUS zbernice. U inštalačnej zbernice BUS je nutné
zaistiť jej odstup od silového vedenia vo vzdialenosti aspoň 30 cm a je nutné ho inštalovať v súlade
s jeho mechanickými vlastnosťami. Pre zvýšenie mechanickej odolnosti káblov odporúčame vždy
kábel inštalovať do elektroinštalačnej trubky vhodného priemeru.Topológia inštalačnej zbernice BUS
je voľná s výnimkou kruhu, pričom každý koniec zbernice je nutné zakončiť na svorkách BUS+ a
BUS- periférnou jednotkou. Pri dodržaní všetkých vyššie uvedených požiadaviek môže maximálna
dĺžka jedného segmentu inštalačnej zbernice dosahovať až 500 m. Z dôvodu, že dátová komunikácia
i napájanie jednotiek sú vedené v jednom páre vodičov, je nutné dodržať priemer vodičov s ohľadom
na úbytok napätia na vedení a maximálny odoberaný prúd. Uvedená maximálna dĺžka zbernice BUS
platí za predpokladu, že sú dodržané tolerancie napájacieho napätia.
KAPACITA A CENTRÁLNA JEDNOTKA
K centrálnej jednotke CU3-01M alebo CU3-02M možno pripojiť dve samostatné zbernice BUS
prostredníctvom svoriek BUS1+, BUS1- a BUS2+, BUS2-. Na každú zbernicu možno pripojiť až
32 jednotiek, celkovo možno teda priamo k centrálnej jednotke pripojiť až 64 jednotiek. Ďalej je
nutné dodržať požiadavku na maximálne zaťaženie jednej vetvy zbernice BUS prúdom maximálne
1000 mA, ktorý je daný súčtom menovitých prúdov jednotiek pripojených na túto vetvu zbernice.
Pri pripojení jednotiek s odberom väčším než 1A možno využiť BPS3-01M s odberom 3A. V prípade
potreby je možné ďalšie jednotky pripojiť pomocou externých masterov MI3-02M, ktoré generujú
ďalšie dve vetvy BUS. Tieto externé mastery sa pripájajú k jednotke CU3 cez systémovú zbernicu EBM
a celkom je možné cez EBM zberniciu k centrálnej jednotke pripojiť až 8 jednotiek MI3-02M.
NAPÁJANIE SYSTÉMU
K napájaniu jednotiek systému je odporúčané použiť napájací zdroj spoločnosti ELKO EP s názvom
PS3-100/iNELS.Odporúčame systém zálohovať externými akumulátormi, pripojenými ku zdroju PS3-
100/iNELS (viď vzorová schéma zapojenia riadiaceho systému).
VŠEOBECNÉ INFORMÁCIE
Pre funkciu jednotky je nutné, aby jednotka bola napojená na centrálnu jednotku systému rady CU3,
alebo na systém, ktorý túto jednotku už obsahuje, ako jeho rozšírenie o ďalšie funkcie systému. Všetky
parametre jednotky sa nastavujú cez centrálnu jednotku rady CU3 v software iDM3.
Na základnej doske jednotky je LED dióda pre indikáciu napájacieho napätia a komunikáciu s
centrálnou jednotkou rady CU3. V prípade, že dióda RUN bliká v pravidelnom intervale, prebieha
štandardná komunikácia. Ak dióda RUN trvale svieti, je jednotka zo zbernice napájaná, ale jednotka
na zbernici nekomunikuje. V prípade, že dióda RUN nesvieti, nie je na svorkách BUS+ a BUS- prítomné
napájacie napätie.
Pozn.: Analógový výstup a vstup teplotného senzoru je galvanicky spojený so zbernicou BUS.

Made in Czech Republic
DAC3-04B
2/2
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Slovenská republika | e-mail: [email protected]
TECHNICKÁ PODPORA | E-mail: [email protected] | Mobil: [phone] | Tel.: [phone] | Fax: [phone] | www.inels.sk
Technické parametre Varovanie
Pred inštaláciou prístroja a pred jeho uvedením do prevádzky sa dôkladne zoznámte s montážnym
návodom na použitie a inštalačnou príručkou systému iNELS3. Návod na použitie je určený pre
montáž prístroja a pre užívateľa zariadenia. Návod je súčasťou dokumentácie elektroinštalácie, a
tiež k stiahnutiu na webovej stránke www.inels.sk. Pozor, nebezpečie úrazu elektrickým prúdom!
Montáž a pripojenie môžu vykonávať len pracovníci s príslušnou odbornou elektrokvalifikáciou
pri dodržaní platných predpisov. Nedotýkajte sa častí prístroja, ktoré sú pod napätím. Nebezpečie
ohrozenia života. Pri montáži, údržbe, úpravách a opravách je nutné dodržiavať bezpečnostné
predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickým zariadením. Pred
zahájením práce na prístroji je nutné, aby všetky vodiče, pripojené diely a svorky boli bez napätia.
Tento návod obsahuje len všeobecné pokyny, ktoré musia byť aplikované v rámci danej inštalácie. V
rámci kontroly a údržby pravidelne kontrolujte (pri vypnutom napájaní) dotiahnutie svoriek.
ÁNO,
vstup na externý teplotný senzor TC/TZ
-20 .. +120°C;
0.5 °C z rozsahu
4x 0(1)-10 V/10 mA
BUS
zelená LED RUN
27 V DC, -20 / +10 %
max. 1 W
50 mA (pri 27 V DC), zo zbernice BUS
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
ľubovoľná
do inštalačnej krabice
49 x 49 x 13 mm
27 g
Vstupy
Meranie teploty:
Rozsah a presnosť merania
teploty:
Výstupy
Napäťový analóg. výstup /
max. prúd:
Komunikácia
Inštalačná zbernica:
Indikácia stavu jednotky:
Napájanie
Napájacie napätie / tolerancia:
Stratový výkon:
Menovitý prúd:
Pripojenie
Svorkovnica:
Prevádzkové podmienky
Pracovná teplota:
Skladovacia teplota:
Stupeň krytia:
Kategória prepätia:
Stupeň znečistenia:
Pracovná poloha:
Inštalácia:
Rozmery a hmotnosť
Rozmery:
Hmotnosť:

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
PL Konwerter cyfrowo / analogowy
Charakterystyka
- DAC3-04B to konwerter sygnału cyfrowego na analogowy sygnał napięciowy.
- Konwerter generuje 4 napięciowe sygnały analogowe, które zgodnie z typem sterowanego
urządzenia mogą być regulowane w zakresie 0-10 V lub 1-10 V.
- Służy do regulacji oraz kontroli urządzeń, które mogą być tym sygnałem sterowane (ściemnialne
stateczniki świetlówek oraz inne typy źródeł światła – np. panele LED z asortymentu ELKO
Lighting, ściemnialny aktor do LED oraz paski RGB RFDA-73M/RGB, siłowniki termostatyczne,
napędy serwo, elementy pomiarowe oraz regulujące i inne).
- Zakres napięcia na wyjściu ustawialny jest w oprogramowaniu iDM3.
- Konwerter wyposażony jest w wejście termiczne do podłączenia dwuprzewodowego
zewnętrznego czujnika temperatury TC/TZ (patrz akcesoria).
- DAC3-04B w wykonaniu B przeznaczony jest do montażu w puszce instalacyjnej.
Instrukcje ogólne
Podłączenie
Opis aparatu
czujnik temperatury
TZ/TC
1. Magistrala BUS
2. Sygnalizacja LED trybu jednostki
3. Wyjścia
4. Wejście dla czujnika temperatury
PODŁĄCZENIE DO SYSTEMU, MAGISTRALA INSTALACYJNA BUS
Jednostki peryferyjne iNELS3 podłączamy do systemu za pomocą magistrali instalacyjnej BUS.
Przewody magistrali instalacyjnej podłączamy do zacisków BUS+ i BUS-, przy czym nie można ich
zamienić. Do magistrali instalacyjnej musi być wykorzystana skrętka o średnicy co najmniej 0.8 mm,
zalecany kabel to iNELS BUS Cable, którego właściwości najlepiej spełniają wymagania magistrali
instalacyjnej BUS. W większości przypadków można również skorzystać z kabla JYSTY 1x2x0.8
lub JYSTY 2x2x0.8. W przypadku kabla o dwóch parach skrętek nie ma możliwości, ze względu na
szybkość komunikacji, wykorzystać drugą parę do innego modulowanego sygnału, wynika z tego,
że nie ma możliwości w ramach jednego kabla użycie jednej pary do jednego segmentu magistrali
BUS a drugiej pary do drugiego segmentu magistrali BUS. Przy magistrali instalacyjnej BUS należy
zapewnić odpowiednią odległość min. 30 cm od linii energetycznych, należy ją instalować zgodnie
z jej właściwościami mechanicznymi. W celu podwyższenia wytrzymałości mechanicznej zalecamy
instalację kabla w tulei elektroinstalacyjnej o odpowiedniej średnicy. Topologia magistrali
instalacyjnej BUS jest dowolna, z wyjątkiem topologii pierścienia, gdzie każdy koniec magistrali
musi być zakończony na zaciskach BUS+ i BUS- jednostką peryferyjną. O ile spełnione zostaną
wyżej podane wymogi, to maksymalna długość jednego segmentu magistrali instalacyjnej może
wynosić 500 m. Dlatego, że transmisja danych oraz zasilanie jednostek odbywa się poprzez jedną
parę przewodów, koniecznie należy przestrzegać średnicę przewodów w odniesieniu do spadku
napięcia linii i maksymalnego poboru prądu. Podana maksymalna długość magistrali BUS jest
ważna pod warunkiem dotrzymania tolerancji napięcia zasilającego.
PRZEPUSTOWOŚĆ ORAZ JEDNOSTKA CENTRALNA
Do jednostki centralnej CU3-01M lub CU3-02M można podłączyć dwie niezależne magistrale BUS
poprzez zaciski BUS1+, BUS1- i BUS2+, BUS2-. Do każdej magistrali można podłączyć do 32 jednostek,
ogółem możliwe jest bezpośrednie podłączenie maks. 64 jednostek. Konieczne jest spełnienie
wymogu maksymalnego obciążenia jednej linii BUS - prąd o maks. wartości 1000mA, który stanowi
sumę poszczególnych prądów znamionowych jednostek podłączonych do danej linii magistrali
BUS. Przy podłączeniu urządzeń o poborze wyższym niż 1A można wykorzystać BPS3-01M o
poborze 3A. W przypadku konieczności podłączenia kolejnych jednostek należy je podłączyć za
pomocą zewnętrznych masterów MI3-02M, które generują następne dwie linie magistrali BUS.
Zewnętrzne mastery podłączone są do jednostki CU3 poprzez magistralę systemową EBM, ogółem
można podłączyć do jednostki CU3 poprzez magistralę systemową EBM do 8 jednostek MI3-02M.
ZASILANIE SYSTEMU
Do zasilania jednostek systemu można wykorzystać źródła zasilania firmy ELKO EP o nazwie PS3-100/
iNELS. Zalecamy wyposażyć system w zasilanie awaryjne za pomocą zewnętrznych akumulatorów,
podłączonych do źródła PS3-100/iNELS (patrz przykładowy schemat podłączenia systemu).
INFORMACJE OGÓLNE
W celu poprawnego działania jednostki, musi być ona podłączona do jednostki centralnej
systemu CU3, lub do systemu, który podaną jednostkę już zawiera, w celu poszerzenia systemu
o dalsze funkcje. Wszystkie parametry jednostki są ustawiane w jednostce centralnej z linii CU3 w
oprogramowaniu iDM3.
Na panelu przednim jednostki znajduje się dioda LED RUN, która sygnalizuje napięcie zasilające
oraz komunikację z jednostką centralną z linii CU3. W przypadku, że dioda RUN miga w regularnych
odstępach, komunikacja działa standardowo. O ile dioda RUN świeci na stałe, jednostka jest zasilana
z magistrali, ale występuje brak komunikacji. W przypadku, kiedy dioda RUN nie świeci, na zaciskach
BUS+ i BUS- nie ma napięcia zasilającego.
Uwaga: Wyjście analogowe oraz wejście czujnika temperatury są galwanicznie połączone z magi-
stralą BUS.

Made in Czech Republic
DAC3-04B
2/2
ELKO EP POLAND Sp. z o.o., ul. Motelowa 21, 43-400 Cieszyn, Polska
GSM: [phone], e-mail: [email protected], www.elkoep.pl
Parametry techniczne Ostrzeżenie
Przed rozpoczęciem instalacji oraz użytkowania należy dokładnie zapoznać się Instrukcją obsługi
iNELS3. Instrukcja obsługi dotyczy montażu urządzenia i jest przeznaczona dla użytkowników tego
rodzaju urządzeń. Powinna ona być dołączona do dokumentacji elektroinstalacyjnej. Instrukcja
obsługi jest również dostępna na stronach internetowych pod adresem www.inels.pl. Uwaga,
niebezpieczeństwo obrażeń spowodowanych przez prąd elektryczny! Montaż i podłączenie może
wykonać wyłącznie fachowiec z odpowiednimi kwalifikacjami elektrycznymi, całość prac musi
być wykonana zgodnie z obowiązującymi przepisami. Nie dotykaj części urządzenia, które są pod
napięciem. Niebezpieczeństwo zagrożenia życia! Podczas montażu, serwisowania, wykonywania
wszelkich zmian i naprawy należy bezwzględnie przestrzegać przepisów bezpieczeństwa,
norm, dyrektyw i specjalnych przepisów dotyczących pracy z urządzeniami elektrycznymi. Przed
rozpoczęciem pracy z urządzeniem należy bezwzględnie odłączyć wszystkie przewody, podłączone
części i zaciski. Niniejsza instrukcja obsługi zawiera tylko ogólne wskazówki, które należy zastosować w
konkretnej instalacji. Podczas przeglądów i konserwacji należy zawsze sprawdzać (przy wyłączonym
napięciu), czy zaciski są dokręcone.
TAK,
wejście dla zewn. czujnika temp. TC/TZ
-20 .. +120°C;
0.5 °C w zakresie
4x 0(1)-10 V/10 mA
BUS
zielona dioda LED RUN
27 V DC, -20 / +10 %
maks. 1 W
50 mA (przy 27 V DC), z magistrali BUS
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
dowolny
do puszki instalacyjnej
49 x 49 x 13 mm
27 g
Wejścia
Pomiar temperatury:
Zakres i dokł. pomiaru
temperatury:
Wyjścia
Wyjście napięciowe
analogowe / prąd maks.:
Komunikacja
Magistrala instalacyjna:
Sygnalizacja stanu jednostki:
Zasilanie
Napięcie zasilania / tolerancja:
Moc strat:
Prąd znamionowy:
Podłączenie
Zaciski:
Warunki pracy
Temperatura pracy:
Temperatura przechowywania:
Stopień ochrony obudowy:
Ochrona przeciwprzepięciowa:
Stopień zanieczyszczenia:
Pozycja robocza:
Instalacja:
Wymiary i waga
Wymiary:
Waga:

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
HU Négycsatornás digitál-analóg átalakító
Jellemzők
• A DAC3-04B a buszról érkező digitális értéket analóg feszültségjellé alakítja.
• Az eszköz négy analóg 0 - 10V vagy 1 - 10V tartományú feszültségkimenettel rendelkezik, melyek
az alkalmazásnak megfelelően kiválaszthatók.
• Többféle analóg jelet igénylő eszköz szabályzására és vezérlésére használható (fénycső szabályzása
előtéten keresztül vagy más fényforrás és eszköz analóg szabályzása, pl. az ELKO Lighting
választékában található LED panelek, az RFDA- 73M/RGB dimmer egység LED- vagy RGB LED-szalag
szabályzásához, termoszelep mozgatók, szervo hajtások, egyéb mérő- és szabályzóeszközök).
• A kimeneti feszültség tartománya az iDM3 szoftverben állítható.
• Az átalakító hőmérséklet-bemenetére TC / TZ típusú külső, kétvezetékes hőmérsékletérzékelőcsat
lakoztatható (lásd kiegészítők).
• A DAC3-04B kötő- vagy szerelvénydobozba építhető.
Általános útmutató
Bekötés
Az eszköz részei
TC/TZ hőérzékelő
1. BUS adatbusz
2. Eszközállapot LED-es visszajelzése
3. Kimenetek
4. Hőmérsékletérzékelő csatlakoztatása
CSATLAKOZÁS A RENDSZERHEZ  INSTALLÁCIÓS BUSZ
Az iNELS3 periférikus egységei az installációs BUS-on keresztül csatlakoznak a rendszerhez.
Az installációs busz vezetékei az egységek BUS+ és a BUS- sorkapcsaihoz polaritáshelyesen
csatlakoznak, a vezetékek polaritása nem cserélhető fel. Az installációs BUS vezetékezéséhez csavart
érpáras kábelt kell használni, melynek erenkénti átmérője legalább 0.8 mm. Ajánlott az iNELS BUS
Cable használata, melynek jellemzői a legjobban megfelelnek a BUS telepítési követelményeinek.
A legtöbb esetben használható a JYSTY 1x2x0.8 vagy a JYSTY 2x2x0.8 kábel is. Két csavart érpáras
buszkábel telepítése esetén nem használható csak az egyik csavart érpár kommunikációs buszként,
ugyanis erősen befolyásolnák egymás modulációját és a kommunikáció sebességét. Nem köthető
be tehát az egyik érpárra az egyik BUS vonal, a másik érpárra a másik BUS vonal. Az installációs BUS
vezetékeinek telepítésénél nagyon fontos betartani a legalább 30 cm távolságot a tápvezetékektől,
valamint stabil mechanikai tartást kell biztosítani. A kábelek mechanikai védelmének növelése
érdekében ajánlott megfelelő átmérőjű védőcső használata. A BUS a gyűrű kialakítás kivételével
egy nyílt topológiájú buszrendszer, melyet mindkét végén egy egység (CU vagy periféria) BUS +
és BUS- sorkapcsába csatlakoztatva le kell zárni. Egy BUS vonal maximális hossza 500 m lehet. Az
adatforgalom és a perifériák tápellátása ugyanazon az egy pár vezetéken történik (BUS-on), ezért
a feszültségveszteség és az áramfelvétel szempontjából ügyelni kell a vezetékek méretezésére
és hosszára. A BUS vezetékek maximális hossza a tápfeszültség tűrés figyelemebevétele mellett
értendő.
KAPACITÁS ÉS A KÖZPONTI EGYSÉG
A CU3-01M vagy CU3-02M központi egységhez két független BUS adatbusz köthető be a BUS1+,
BUS1- és a BUS2+, BUS2- csatlakozókon. Egy buszra maximum 32 egység csatlakoztatható, így a
központi egységhez közvetlenül összesen 64 egység köthető be annak figyelembe vételével,
hogy egy BUS vonal összesen max. 1000 mA áramfelvétellel terhelhető. Ha a csatlakoztatott
egységek össz áramfelvétele 1A-nél nagyobb, akkor használható a 3 A-es BPS3-01M. Ha
több egység csatlakoztatására van szükség vagy túllépné az áramhatárt, akkor az MI3-02M
buszbővítő használatával további BUS vonalakkal egészítheti ki a rendszert. A buszbővítő az EBM
rendszerbuszon keresztül csatlakozik a CU3 központi egyésghez. Az EBM buszra összesen 8 egység
csatlakoztatható.
A RENDSZER TÁPELLÁTÁSA
A rendszeregységek tápfeszültség ellátásához az ELKO EP PS3-100/iNELS típusú tápegységét
célszerű használni. A rendszer háttértáplálásának biztosítására javasolt a PS3-100/iNELS
tápegységhez háttérakkumulátor csatlakoztatása (a csatlakoztatást lásd a vezérlőrendszer bekötési
rajzain).
ÁLTALÁNOS INFORMÁCIÓK
Az egységet a működtetéshez egy CU3 központi egységhez kell csatlakoztatni vagy egy olyan
rendszerhez, amely már tartalmazza a központi egységet és az egység bővítésként kapcsolódik
hozzá. Az egységek paramétereinek beállítása a CU3 központi egységen keresztül történik az iDM3
szoftver segítségével. Az egységek előlapján található LED-ek a tápfeszültséget és a CU3 központi
egységgel történő kommunikációt jelzik. A RUN LED rendszeres időközönkénti villogása a BUS-
on keresztül zajló szabványos kommunikációt jelzi. Ha a RUN LED folyamatosan világít, akkor az
egység kap tápfeszültséget a buszról, de nincs kommunikáció. Ha a RUN LED nem világít, akkor
nincs tápfeszültség a BUS+ és BUS- kapcsok között.
Megjegyzés: Az analóg kimenet és a hőmérsékletérzékelő bemenet galvanikusan kapcsolatban
van a BUS vonalakkal.

Made in Czech Republic
DAC3-04B
2/2
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország
Tel: [phone] | e-mail: [e-mail] | www.elkoep.hu
Műszaki adatok Figyelem
A készülék beépítése és üzembe helyezése előtt olvassa el ezt a használati utasítást, valamint az
iNELS3 rendszer telepítési útmutatóját és csak a teljes megértést követően kezdje meg a telepítést.
A használati utasítás a készülék beépítéséről és felhasználásáról ad tájékoztatást, melyet csatolni
kell a villamos dokumentációhoz. A használati utasítás megtalálható a www.inels.com weboldalon
is. Figyelem, az elektromos áram sérülést okozhat! A szerelést csak megfelelő képzettséggel
rendelkező személy végezheti és a szerelésnek meg kell felelnie a hatályos szabályoknak. Az
eszközök erősáramú részeinek érintése életveszélyes! Szereléskor, szervizelésnél, módosításoknál
és javítások esetén feltétlenül be kell tartani az elektromos berendezésekkel történő
munkavégzésre vonatkozó biztonsági előírásokat, normákat, irányelveket és speciális szabályokat.
Mielőtt megkezdené a munkát a készülékkel az összes vezetéket, csatlakozó alkatrészeket, és a
csatlakozókat is feszültségmentesíteni kell. Ez a használati utasítás a telepítés során alkalmazandó
általános irányelveket tartalmazza. Az ellenőrzések és karbantartások során mindig ellenőrizze
(feszültségmentesítés után) a vezetékek bekötésére szolgáló sorkapocs csavarok meghúzott
állapotát.
IGEN,
külső hőérzékelő bemenet (TC/TZ)
-20 .. +120°C;
0.5 °C a tartományban
4x 0(1)-10 V/10 mA
BUS
zöld LED RUN
27 V DC, -20 / +10 %
max. 1 W
50 mA (27 V DC-nél), BUS-ről
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
tetszőleges
kötő- vagy szerelvénydobozba
49 x 49 x 13 mm
27 g
Bemenetek
Hőmérséklet mérés:
A hőmérés tartománya és
pontossága:
Kimenetek
Analóg kimenet / áram:
Kommunikáció
Installációs busz:
Állapotjelzés az egységen:
Tápellátás
Tápfeszültség / tűrés:
Disszipált teljesítmény:
Névleges áram:
Csatlakozások
Sorkapocs:
Üzemeltetési feltételek
Működési hőmérséklet:
Tárolási hőmérséklet:
Védettségi fok:
Túlfeszültségi kategória:
Szennyezettségi fok:
Működési helyzet:
Telepítés:
Méretek és Tömeg
Méretek:
Tömeg:

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
RU Преобразователь цифровой - аналоговый UA
Характеристика
• DAC3-04B - преобразователь цифрового сигнала в аналоговый сигнал напряжения.
• Генерирует 4 аналоговых сигнала напряжения, которые согласно типу управляемых устройств
могут регулироваться в диапазоне 0(1) - 10 V.
• Используется для регулировки и управления устройствами, которыми можно управлять дан-
ным сигналом (диммируемые балласты ламп и другие типы источников света: напр. LED пане-
ли из ассортимента ELKO Lighting, диммирующие исполнители для LED и RGB лент RFDA-73M/
RGB, термоприводы, сервоприводы, элементы измерения и регулировки и др.).
• Диапазон выходного напряжения настраивается в программе iDM3.
• Преобразователь оснащен температурным входом для измерения температуры с помощью
сенсоров TC/TZ (см. аксессуары).
• DAC3-04B в исполнении 1-МОДУЛЬ устанавливаются в монтажную коробку.
Общие инструкции
Подключение
Описание изделия
Температурный
сенсор TZ/TC
1. Информ. шина BUS
2. LED индикация напряжения питания
3. Выходы
4. Вход температурного сенсора
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ, МОНТАЖНАЯ ШИНА BUS
Периферийные элементы iNELS3 подключаются к системе посредством монтажной шины
BUS. Провода от шины подсоединяются к клеммной плате элементов на клеммы BUS+ и BUS-,
при этом провода нельзя менять местами. Для монтажа шины BUS нужно использовать витую
пару проводов с диаметром сечения не менее 0.8 мм. Рекомендуется использовать кабель
iNELS BUS Cable, характеристики которого наиболее полно удовлетворяют требованиям
шины BUS. В случае, если кабель имеет две витые пары (4 провода) для обеспечения скорости
коммуникации не рекомендуется использовать только одну пару или обе только для 1 линии
шины BUS. При подключении большого количества различных устройств, во многих случаях
можно использовать кабели JYSTY 1x2x0.8 или JYSTY 2x2x0.8. При прокладке шины BUS важное
значение имеет расстояние шины от линии электропередачи, оно не должно быть менее 30
см. Для повышения механической прочности кабелей рекомендуется убирать их в защитные
короба (трубки) соответствующего диаметра. Установка шины допускает топологию круга,
но при этом конец шины должен завешаться на клеммах BUS+ и BUS- элемента системы. При
сохранении всех вышеуказанных требований, максимальная длина одного сегмента шины
BUS может достигать 500 метров. С учетом того, что передача данных и питание элементов
осуществляется по одной и той же витой паре, необходимо придерживаться сечения
провода с учетом максимального тока и потери напряжения. Максимальная длина шины BUS
определяется с учетом правильного выбора диапазона питающего напряжения.
ПОТЕНЦИАЛ И ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ
К центральному элементу CU3-01M или CU3-02M можно подключить две отдельные шины
BUS посредством клемм BUS1+, BUS1- и BUS2+, BUS2-. К каждой шине можно подключить
до 32 элементов, в целом непосредственно к центральному элементу можно подключить
до 64 элементов. Кроме того, необходимо соблюдать требования по максимальной
нагрузке на каждую ветвь шины BUS (максимальный ток 1000 mA, который является суммой
номинальных токов устройств, подключенных к данной ветви шины). Для подключения
единиц с потреблением больше чем 1А можно использовать BPS3-01M для потребления 3A.
При необходимости, дополнительные устройства могут быть подключены с использованием
внешних мастеров MI3-02M, которые генерируют две другие ветви BUS. Эти внешние мастера
подключаются к элементу CU3 через системную шину EBM. В целом через шину EBM к
центральному элементу можно подключить до 8 элементов MI3-02M.
ПИТАНИЕ СИСТЕМЫ
Для электропитания системы рекомендуется использовать источник питания компании ELKO
EP, который называется PS3-100/iNELS. Рекомендуется резервная система внешних батарей,
подключенных к источнику питания PS3-100/iNELS (см. схему подключения электропитания
системы).
ОБЩАЯ ИНФОРМАЦИЯ
Для функционирования элемента необходимо, чтобы он был подключен к центральному
блоку системы серии CU3 или к системе, которая уже содержит данный блок.
Все параметры элемента настраиваются через центральный блок серии CU3 в программном
обеспечении iDM3.
На лицевой панели элемента находится LED индикатор для индикации напряжения питания
и коммуникации с центральным блоком серии CU3. Если индикатор RUN мигает через
регулярные промежутки времени, значит протекает процесс стандартной коммуникации.
Если светодиод RUN горит постоянно, значит питание от шины поступает к элементу, но
коммуникация на шине отсутствует. Если светодиод RUN не горит, значит на клеммах BUS+ a
BUS- отсутствует напряжение.
Прим.: Аналоговый выход и вход датчика температуры гальванически подключены к шине BUS.

Made in Czech Republic
DAC3-04B
2/2
RU: ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | Тел: [phone] | эл. почта: [e-mail] | www.elkoep.ru
UA: ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | Тел.: [phone] | эл. почта: [email protected]om.ua | www.elkoep.ua
Технические параметры Внимание
Перед установкой устройства перед вводом его в эксплуатацию, тщательно ознакомьтесь с ин-
струкциями по установке и руководством по инсталляции системы iNELS3. Руководство по экс-
плуатации предназначено для монтажа устройства и его использования. Руководство по экс-
плуатации входит в комплект документации системы управления, а также его можно скачать на
веб странице по адресу www.inels.com. Внимание, опасность поражения электрическим током!
Установка и подключение может осуществляться только квалифицированным персоналом в со-
ответствии со всеми действующими нормативными актами. Не прикасайтесь к частям устройства,
которые находятся под напряжением. Опасность для жизни. Во время установки, технического
обслуживания, модернизации и ремонтных работ необходимо соблюдать правила техники безо-
пасности, нормы, директивы и специальные правила для работы с электрооборудованием. Перед
началом работ с устройством, необходимо, чтобы все провода, подключенные части и клеммы
обесточены. Данное руководство содержит только общие принципы, которые должны быть при-
менены в конкретной инсталляции. В ходе проверок и технического обслуживания, всегда про-
веряйте (при обесточенной сети) затяжку клемм.
ДА,
вход на внеш. t° сенсор TC/TZ
-20 .. +120°C;
0.5 °C от диапазона
4x 0(1)-10 V/10 mA / мA
BUS
злёный LED RUN
27 V DC, -20 / +10 %
макс. 1 W
50 мA (при 27 V DC), от шины BUS
0.5 - 1 мм2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
произвольное
в монтажную коробку
49 x 49 x 13 мм
27 Гр.
Входы
Измерение температуры:
Диапаз. и точность
измерения t°:
Выходы
Аналог. выход напряж./
макс. ток:
Коммуникация
Тип шины:
Индикация состояния:
Питание
Напряж. питания / толерантность:
Потеря мощности:
Hом. ток:
Подключение
Клеммная плата:
Условия эксплуатации
Рабочая температура:
Складская температура:
Степень защиты:
Категория перенапряжения:
Степень загрязнения:
Рабочее положение:
Монтаж:
Размеры и Вес
Размеры:
Вес:

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
DE Wandler digital - analog AT
Characteristic
• DAC3-04B ist ein Wandler des Digitalsignals auf Analogspannungssignal.
• Das Gerät erzeugt 4 analoge Spannungsausgänge (Kanäle), die in Abhängigkeit vom Typ der
gesteuerten Anlage im Bereich von 0-10 V oder 1-10 V geregelt werden können.
• Dies wird zur Regulierung und Steuerung von Geräten benutzt, die durch das Signal gesteuert
werden können (dimmbare Vorschaltgeräte von Leuchtstofflampen und andere Arten von
Lichtquellen - z.B.LED Paneelen aus dem ELKO Leucht- Sortiment, Dimmaktor für LED und
RGB Streifen RFDA-73M/RGB, Thermosthat-Köpfe, Servoantrieb, Elemente zur Messung und
Regulierung und Weiteres).
• Der Bereich der Ausgangsspannung ist im Programm iDM3 wählbar.
• Die Einheit DAC3-04B ist mit dem Temperaturausgang zur Temperaturmessung mit den Sensoren
TC, TZ ausgestattet.
• DAC3-04B in der Ausführung B ist zur Montage in die Installationsdose vorgesehen.
Allgemeine Hinweise
Schaltbild
Gerätebeschreibung
Temperatursensor
TC/TZ
1. Datenbus BUS
2. LED-Statusanzeige Einheit
3. Ausgänge
4. Eingang für Temperaturfühler
ANSCHLUSS AN DAS SYSTEM, INSTALLATION BUS
iNELS3 Peripherieeinheiten sind an das System durch die Installation BUS verbunden. Installation
Busleiter verbunden sind, an die Anschlusseinheiten an die Klemmen BUS+ und BUS-, Drähte
können nicht vertauscht werden. Für die Installation BUS ist notwendig, ein Kabel mit verdrillten
Drahtdurchmesser von weniger als 0.8 mm, mit einem empfohlenen Kabel verwenden, ist iNELS
BUS-Kabel, deren Eigenschaften am besten die Anforderungen der Installation BUS erfüllen. In den
meisten Fällen ist es möglich das Kabel JYSTY 1x2x0.8 oder 2x2x0.8 JYSTY verwenden. Im Falle
eines Kabels mit zwei Paaren von verdrillten Leiter aufgrund der Geschwindigkeit nicht möglich
ist, der Kommunikation ein zweites Paar des anderen modulierte Signal zu verwenden, ist es
nicht möglich, innerhalb eines Kabel Einsatz ein Paar für ein Segment BUS und das zweite Paar
für das zweite Segment BUS. Für die Installation BUS ist BUS entscheidend für seine Entfernung
von den Stromleitungen in einem Abstand von mindestens 30 cm gewährleisten, und muss in
Übereinstimmung mit seinen mechanischen Eigenschaften eingebaut werden. Zur Erhöhung der
mechanischen Beständigkeit von Kabeln empfehlen wir den Einbau in eine Rohrleitung mit einem
geeigneten Durchmesser. Topologie-Installation BUS ist frei mit der Ausnahme eines Kreises, wobei
jedes Ende des BUS- ses ist an den Klemmen BUS + und BUS- mit eine Perifer Einheit beendet
werden. Während alle obigen Anforderungen beibehalten, erreichen die maximale Länge eines
Segments des Installationsbus bis 500 Meter. Aufgrund der Datenübertragung und Bereitstellung
von Einheiten sind in einem Paar von Drähten führen, ist es notwendig, den Durchmesser der
Drähte in Bezug auf Spannungsverlust an der Leitung und dem maximalen Strom gezogen zu
halten. Die maximale Länge der BUS gilt mit der Maßgabe, dass sie Toleranz Spannung eingehalten
werden.
KAPAZITÄT UND ZENTRALE
Die Zentraleinheit CU3-01M oder CU3-02M möglich, um zwei unabhängige BUS über die Klemmen
BUS1+, BUS1- und BUS2+, BUS2-. Jeder BUS kann bis zu 32 Einheiten tragen, insgesamt Sie direkt
an eine zentrale Einheit zu 64 Einheiten anschließen können. Es ist auch notwendig, beachten Sie
die Anforderung maximal ein Zweig der BUS Maximalstrom von 1000 mA zu unterstützen, die die
Summe der Nennströme der Geräte auf diesen Zweig des BUSses verbunden ist. Wenn Einheiten
mit einer Verbrauch größer als 1A angeschlossen werden, kann BPS3-01M mit 3A verwendet sein.
Bei Bedarf können zusätzliche Einheiten können mit externen Master verbinden MI3-02M, die
beiden anderen Zweige der BUS erzeugen. Diese externen Master sind an das Gerät über den
SystemBUS CU3 EBM verbunden und die Gesamt ist über EBM-BUS an die Zentraleinheit zum
Anschluss von bis zu 8 Einheiten MI3-02M.
STROMVERSORGUNG
Zur Versorgung System ist es möglich, Stromversorgungen von Unternehmen ELKO EP zu
verwenden, genannt PS3-100/iNELS. Empfohlene Backup-System externe Batterien mit einer
Quelle PS3-100/iNELS (beispielhafte Darstellung des Steuersystems zu sehen).
ALLGEMEINE INFORMATIONEN
Um das Gerät zu betreiben, ist es notwendig, dass das Gerät an eine Zentraleinheit CU3 Reihe
geschaltet ist, oder in einem System, das bereits das Gerät enthält und vergrößern somit die
Systemfunktionen. Alle Parameter werden von einer Zentraleinheit CU3 Reihe von Software iDM3
gesetzt. Auf der Hauptplatine Einheit, LED-Anzeige für Stromversorgung und die Kommunikation
mit einem zentralen CU3 Gerät der Serie. Wenn die RUN-LED blinkt in regelmäßigen Abständen,
die Standard-Kommunikation. Wenn die RUN-LED dauerhaft leuchtet, ist der Antrieb BUS mit Strom
versorgt, aber das Gerät nicht auf dem BUS zu kommunizieren. Wenn die RUN-LED nicht leuchtet,
Spannung keine Klemmen BUS+ und BUS- Versorgung.
Anmerkung:. Analog Ausgangs- und Eingangstemperatursensor ist elektrisch mit dem BUS.

Made in Czech Republic
DAC3-04B
2/2
DE: ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | Tel: [phone] | E-mail: [email protected] | www.elkoep.de
AT: ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich |Tel: [phone] | E-mail: [email protected] | www.elkoep.at
Technische parameter Achtung
Vor der Installation des Gerätes, bevor es in Betrieb genommen wird, machen Sie sich gründlich mit
Installationsanweisungen und Installationsanleitung System iNELS3. Die Bedienungsanleitung ist
für die Montage Geräte und Benutzergeräten ausgelegt. Hinweise sind in der Dokumentation von
Leitungen enthalten, und auch zum Download auf der Website www.inels.com. Achtung, Gefahr
eines elektrischen Schlages! Montage und Anschluss kann nur durch Personal mit entsprechender
elektrischer Qualifikation in Übereinstimmung mit den geltenden Vorschriften durchgeführt
werden. Berühren Sie keine Teile des Gerätes, die mit Energie versorgt werden. Lebensgefahr.
Während der Installation, Instandhaltung, Änderung und Reparaturarbeiten notwendig
Sicherheitsvorschriften zu beachten, Normen, Richtlinien und Sonderregelungen für die mit
elektrischen Geräten. Vor Beginn der Arbeiten am Gerät, ist es notwendig, alle Drähte zu haben,
miteinander verbundenen Teilen, und die Anschlüsse freigeschaltet. Dieses Handbuch enthält nur
allgemeine Richtlinien, die in einer bestimmten Installation angewendet werden müssen. Im Zuge
der Inspektionen und Wartungen, immer überprüfen (während de - bestromt) wenn die Klemmen
angezogen sind.
JA,
Eingang an externen Temperatursensor, TC/TZ
-20 .. +120°C;
0.5 °C vom Bereich
4x 0(1)-10 V/10 mA
BUS
grüne LED RUN
27 V DC, -20 / +10 %
max. 1 W
50 mA (bei 27 V DC), aus dem BUS
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
beliebig
in die Installationsdose
49 x 49 x 13 mm
27 g
Eingänge
Temperaturmessung:
Bereich und Genauigkeit der
Temperaturmes.:
Ausgänge
Analoger Spannungsausgang
/ max. Strom:
Kommunikation
Installationsbus:
Anzeige vom Einheitszustand:
Stromversorgung
Versorgungsspannung / Toleranz:
Verlustleistung:
Nennstrom:
Anschluss
Klemmleiste:
Betriebsbedingungen
Betriebstemperatur:
Lagerungstemperatur:
Schutzart:
Überspannungskategorie:
Verschmutzungsgrad:
Arbeitslage:
Installation:
Abmessungen und Gewicht
Abmessungen:
Gewicht:

DAC3-04B
02-80/2017 Rev.1
1/2
1
2
3
4
+
-
BUS
BUS
0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V
Convertidor digital – analógico
ES
Característica
• DAC3-04B es convertidor de una señal digital a una señal analógica de tensión.
• Convertidor genera 4 señales de tensión analógica, sobre el tipo del dispositivo controlado, puede
ser controlado dentro del rango 0-10 V o 1-10 V.
• Se utiliza para los dispositivos de regulación y control que pueden ser controlados con esta señal
(balastos regulables para lámparas fluorescentes y otros tipos de fuentes de luz - por ejemplo,
paneles LED de ELKOLIGHTING, actuador de regulación para tiras de LED y tiras RGB RFDA-73M/
RGB, válvulas termostáticas, termoreguladores, elementos medición y regulación, etc.)
• Rango de tensión de la salida es seleccionable en el software iDM3.
• Convertidor está equipado con entrada de temperatura para la conexión de un sensor externo de
temperatura de 2 hilos TC/TZ (ver accesorios).
• DAC3-04B en versión B para la montaje en una caja universal, etc.
Instrucciones generales
Ejemplo de la conexión
Descripción del dispositivo
Sensor de
temperatura TC/TZ
1. Cableado de comunicación BUS
2. LED indicación estado de unidad
3. Salidas
4. Entrada sensor de temperatura
CONEXIÓN AL SISTEMA, CABLEADO DE LA COMUNICACIÓN BUS
Las unidades periféricas de iNELS3 están conectadas al sistema a través del cableado de la
instalación BUS. Conductores del cableado están conectadas a los terminales de las unidades al
BUS+ y BUS-, los cables no se pueden intercambiar. Para el cableado BUS es necesario utilizar un
cable con un par de hilo trenzado de diámetro de al menos 0.8 mm, el cable recomendado es iNELS
BUS cable, cuyas características mejor se adaptan a los requisitos del cableado BUS. En la mayoría
de los casos, también se puede utilizar el cable JYSTY 1x2x0.8 o JYSTY 2x2x0.8. En el caso del cable
de dos pares de hilos trenzados no es posible debido a la velocidad de las comunicaciones utilizar
el segundo par para la otra señal modulada, es decir que no es posible dentro de un cable utilizar
un par para un cableado de comunicación BUS y el segundo par para segundo BUS. Al cableado
de instalación BUS es vital asegurar su distancia de las líneas de tensión de fuerza (alimentación)
a una distancia de 30 cm y debe ser instalado de acuerdo con sus propiedades mecánicas. Para
aumentar la resistencia mecánica de los cables se recomienda la instalación en un tubo de
diámetro adecuado. Topología del cableado BUS es libre salvo de un círculo, cada extremo del BUS
se debe terminar en los terminales BUS+ y BUS- de una unidad periférica. Mientras se mantienen
todos los requisitos anteriores, la longitud máxima de una comunicación BUS puede alcanzar hasta
500 m. Debido a la comunicación de datos y la alimentación de las unidades en un par de hilos,
es necesario mantener el diámetro de los conductores con respecto a la pérdida de tensión en el
cable y la corriente máxima utilizada. La longitud máxima del BUS es válida siempre que se respete
la tolerancia de tensión.
CAPACIDAD Y UNIDAD CENTRAL
A la unidad cenral CU3-01M o CU3-02M es posible conectar dos cableados BUS independientes a
través de los terminales BUS1+, BUS1- y BUS2+, BUS2-. A cada cableado de comunicación se puede
conectar hasta 32 unidades, en total se puede conectar directamente a una unidad central hasta
64 unidades. También es necesario cumplir con el requisito, de que la carga máxima en una rama
de comunicación BUS de corriente máxima es 1000 mA, viene dado por la suma de las corrientes
nominales de las unidades conectadas a esta rama del cableado BUS. Al conectar unidades con
un consumo superior a 1A, se puede usar BPS3-01M con consumo de 3A. En caso de necesidad,
las unidades adicionales se pueden conectar usando masters externos MI3-02M cuales generan
otras dos ramas del BUS. Estos masters externos están conectados a la unidad central CU3 a través
del cableado de sistema EBM y en total se puede a través del cableado EBM a una unidad central
conectar hasta 8 unidades MI3-02M.
ALIMENTACIÓN DEL SISTEMA
Para alimentación del sistema es utilizan fuentes de alimentación del fabricante ELKO EP con
nombre PS3-100/iNELS. Recomendamos el sistema tener conectado con baterías externas
conectado a la fuente de alimentación PS3-100/iNELS (ver diagrama ejemplar de la conexión del
sistema de control).
INFORMACIÓN GENERAL
Para funcionamiento de la unidad, es necesario que la unidad está conectada a la unidad central
serie CU3, o a un sistema que ya contiene esta unidad y así se amplia las funciones del sistema.
Todos los parámetros se ajustan mediante la unidad central serie CU3 en la programa iDM3.
En la placa base de la unidad hay LED diodo RUN, que indica alimentación y la comunicación con
la unidad central de la serie CU3. En el caso de que el LED RUN parpadea en intervalos regulares,
procede la comunicación estándar. Si el LED RUN está constantemente encendido, la unidad está
alimentada desde el cableado BUS, pero la unidad no se está comunicando en el cableado. Si el
LED RUN no se ilumina, en los terminales BUS+ y BUS- no está presente la tensión de alimentación.
Nota: La entrada analógica y la entrada del sensor de temperatura está galvanicamente conectado
con el cableado BUS.

Made in Czech Republic
DAC3-04B
2/2
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | España
Tel.: [phone] | e-mail: [email protected] | www.elkoep.es
Especificaciones técnicas Advertencia
Antes de instalar el dispositivo y antes de ponerlo en funcionamiento, familiarícese a fondo con
las instrucciones de montaje y manual de instalación del sistema iNELS3. Las instrucciones de uso
se designa para el montaje del dispositivo y el usuario del dispositivo. Las instrucciones son parte
de la documentación de instalación eléctrica, y también se pueden descargar en la página web
www.elkoep.es. Atención al manipular con producto, peligro de descarga eléctrica! La instalación
y la conexión se puede hacer sólo por personal con cualificación eléctrica apropiada de acuerdo
con la normativa aplicable. No toque las partes del dispositivo que están bajo la tensión. Peligro
de amenazar la vida. Para la instalación, mantenimiento, modificaciones y reparaciones deben
observar las normas de seguridad, normas, directivas y reglamentos especiales para trabajar con
equipos eléctricos. Antes de empezar a trabajar con el dispositivo es esencial tener todos los cables,
partes conectadas y terminales sin la tensión. Este manual contiene sólo las instrucciones generales
que deben ser aplicados en esta instalación determinada. En el curso de las inspecciones y el
mantenimiento, compruebe siempre (sin la tenión) si están apretados corectamente los terminales.
Sí,
entrada para sensor externo TC/TZ
-20 .. +120°C;
0.5 °C del rango
4x 0(1)-10 V/10 mA
BUS
verde LED RUN
27 V DC, -20 / +10 %
máx. 1 W
50 mA (en 27 V DC), del BUS
0.5 - 1 mm2
-20 .. +55 °C
-30 .. +70 °C
IP30
II.
2
cualquiera
a caja universal
49 x 49 x 13 mm
27 g
Entradas
Entrada para medir la
temperatura:
Rango de la medición:
Salidas
Salida de tensión analógica /
corr. máx:
Comunicación
Cableado de instalación:
Indicación del estado:
Alimentación
Alimentación tensión / tolerancia:
Pérdida de potencia:
Corr. nominal:
Conexión
Terminales:
Funcionemiento
Temperatura de funcionamiento:
Temperatura de almacenamiento:
Grado de protección:
Grado de sobretensión:
Grado de contaminación:
Posición de funcionamiento:
Montaje:
Dimensiones y peso
Dimensiones:
Peso:
