iNels RFSG-1M User manual

1M
RFSG-1M
Wireless contact converter
EN
02-36/2015 Rev.3
Made in Czech Republic

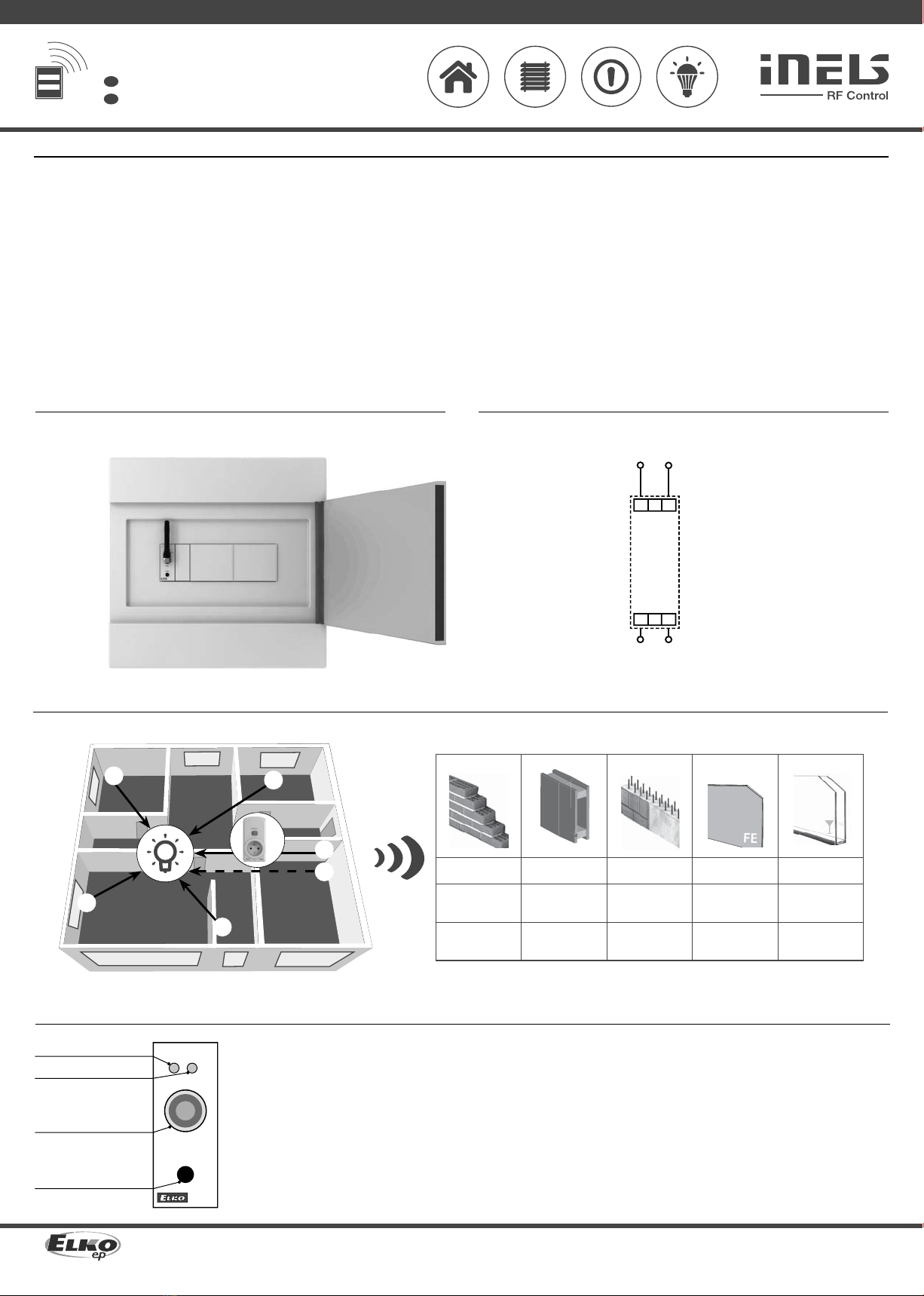

Characteristics /
Radio frequency signal penetration through various construction materials /
mounting into switchboard
Assembly / Connection /
• This wireless contact converter is especially appropriate for wireless transmission of information
on switching HDO.
• Thanks to the network supply, it can also be used for partial transmission of information for
control of an appliance or device.
• One-module design of the unit with mounting into switchboard.
• After leading in power to the“S”terminals, it periodically transmits the command switch on in an
interval of 10 min. When disconnecting the power supply, immediately switch off.
• The button TEST on the controller is used to assign to a switching unit.
• Option of setting light scenes, where with a single press, you can control multiple units of iNELS
RF Control.
• The package includes an internal antenna AN-I, in case of locating the converter in a metal
switchboard, you can use the external antenna AN-E for better signal reception.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control.
Indication, manual control /
ANT.
RFSG-1M
Un STATUS
TEST
button /
antenna connector /
LED Un
LED STATUS
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
A1 A2
S S
☺
☺
☺
☺

RFRP-20
☺
Un
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
1/2
AC / DC 12-230V
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [e-mail] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
HU
Univerzális adóegység
Jellemzők
• Vezeték nélküli kontaktus/RF parancs átalakító feszültségjelek kapcsolásának vezeték nélküli
továbbítására (pl. kedvezményes tarifa).
• A hálózati tápellátásnak köszönhetően gyakori információátvitelre is alkalmas, felhasználható
készülékek, berendezések vezérlésére.
• 1-modul széles kivitel, kapcsolószekrénybe építhető.
• Az „S“ bemenetekre kapcsolt feszültség hatására bekapcsolási parancsot küld a párosított
vevőegységnek, melyet 10 perces időközönként megismétel, ha a bemenet még aktív. A feszültség
lekapcsolásakor azonnal kikapcsolási parancsot küld.
• Az előlapi TESZT gombbal a kapcsolóegység hozzárendelése végezhető el.
• Lehetőség van jelenetek kialakítására, amikor egy aktiválásra (kontaktusra) az iNELS RF Control
rendszer több eszköze is végrehajtja a parancsnak megfelelő, akár egymástól eltérő funkciókat.
• A csomag tartalmaz egy belső AN-I típusú antennát, melyet fémszekrénybe történő telepítéskor
külső, AN-E típusú antennára kell cserélni a megfelelő jelátvitel érdekében.
• Hatótávolság akár 160 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel, használjon
RFRP-20 jelismétlőt vagy az RFIO2protokollal rendelkező egységek, amelyek támogatják ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control protokollal.
Telepítés
telepítés kapcsolószekrénybe
Bekötés
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
Visszajelzés és kézi vezérlés
antenna csatlakozó
TESZT gomb
• Un LED - zöld - tápfeszültség jelzése.
• STATUS LED - piros - átvitel jelzése.
• TESZT gomb a programozáshoz.
téglafal fa és gipszkarton
szerkezetek vasbeton fém válaszfalak normál üveg

1M
RFSG-1M
Wireless contact converter
EN
02-36/2015 Rev.3
Made in Czech Republic

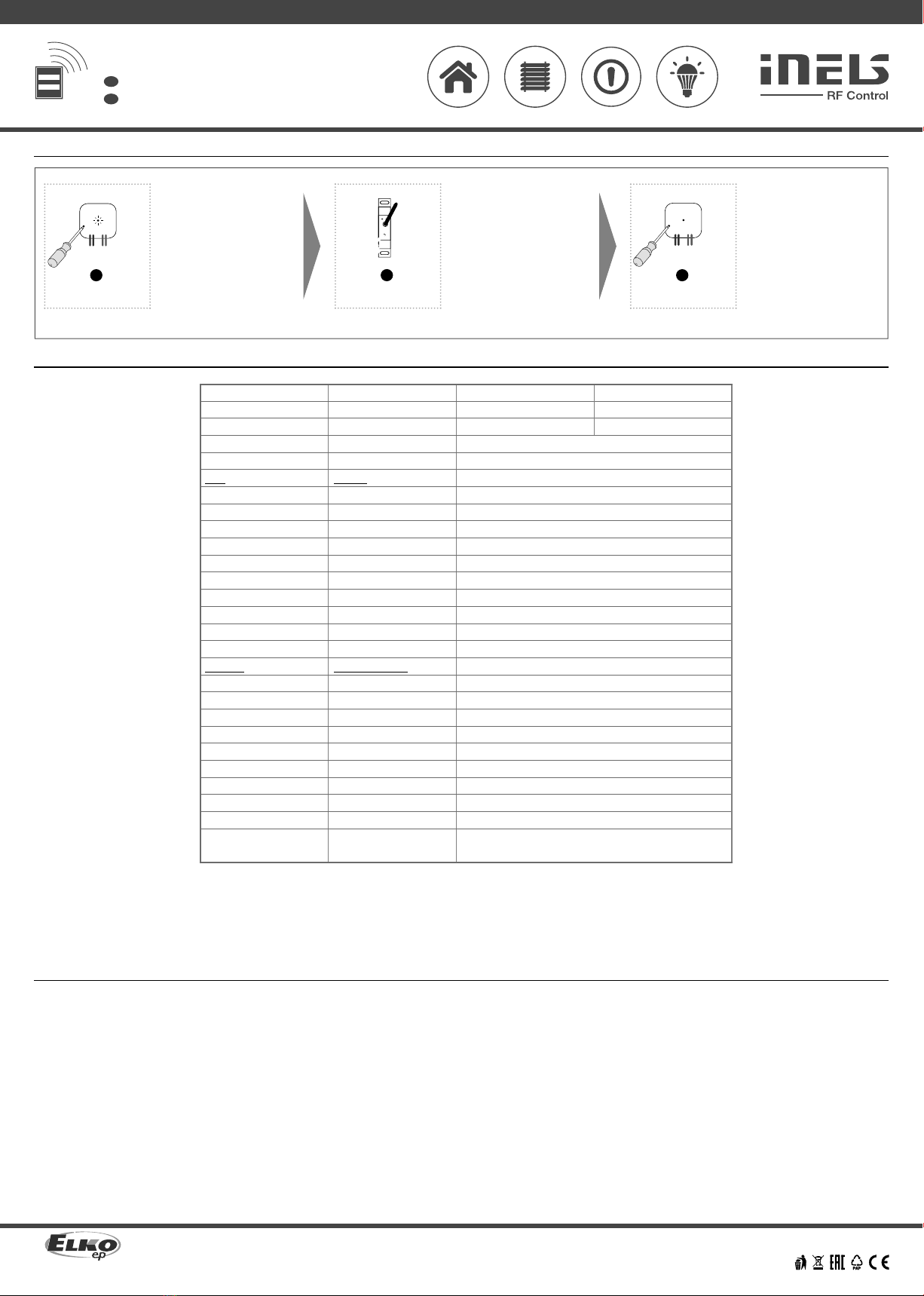

12 3
PROG > 1s
1 x PROG < 1s 1 x
Press and hold the TEST button
on RFSG-1M for more than 4s to
automatically assign the RFSG-
1M transmitter to the actuator.
Press of programming button
on actuator RFSA-11B shorter
then 1 second will finish
programming mode, LED
switches off.
Press of programming button
on actuator (e.g. RFSA-11B) for
1 second will activate actuator
into programming mode. LED
is flashing in 1s interval.
TEST > 4s
1 x

Technical parameters /
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
Warning
Programming /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Power supplyindication:
Input
Control voltage:
Control input power:
Control terminals:
The length of control impulse:
Transmission indication / function:
Transmitter frequency:
Signal transmission method:
Rangein free space:
Minimum control distance:
Output for RF antenna:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Connectingconductor cross-section (mm2):
Dimensions:
Weight:
Related standards:
2/2
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [e-mail] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
HU
Univerzális adóegység
110-230VAC/ 50-60 Hz12-24VAC/DC / 50-60 HzSELV
2VA -
0.2 W 0.5 W
+10 %/ -25 %
green / zöldLED
AC12-230V / DC 12-230V
AC0.025VA / DC 0.1W
S-S
min. 25 ms (max.unlimited / max.korlátlan)
red / piros LED
866 MHz, 868 MHz, 916 MHz
unidirectionallyaddressed message/ egyirányú címzett üzenet
up to 160 m/ 160 m-ig
20 mm
SMA connector / SMA csatlakozó *
-15 ... + 50 °C
any / tetszőleges
DIN rail support / DIN sínre EN 60715
IP20 from the front panel / az előlap felöl
III.
2
max.1x2.5, max.2x1.5 / with ahollow / érvéggel max.1x2.5
90 x 17.5 x 64 mm
62 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No426/2000 Coll.(Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 irányelvRTTE, NVč.426/2000Sb(irányelv1999/ES)
Programozás
Tar tsa nyomva a
kapcsolóegység (pl. RFSA-
11B) PROG gombját 1 mp-ig
a programozási üzemmódba
lépéshez. A LED 1 mp-es
ütemben villog.
Tartsa nyomva az RFSG-
1M TESZT gombját 4 mp-
nél hosszabb ideig, ezzel
automatikusan hozzárendelődik
a kapcsolóegységhez.
A programozási üzemmódból
történő kilépéshez nyomja
meg a kapcsolóegység PROG
gombját 1 mp-nél rövidebb
ideig.
Technikai paraméterek
Tápfeszültség:
A látszólagos teljesítmény:
Meddő teljesítmény:
Tápfeszültség tűrése:
Tápfeszültség jelzése:
Bemenet
Vezérlőfeszültség:
Vezérlőbemenet fogyasztása:
Vezérlő csatlakozók:
Vezérlő impulzus hossza:
Átvitelijelzése / funkció:
Átvitelifrekvencia:
Jelátvitelimódja:
Hatótávolság nyíltterepen:
Minimális vezérlési távolság:
RF antenna kimenet:
További információk
Üzemi hőmérséklet:
Működési pozíció:
Beépítés:
Védettség:
Túlfeszültség kategória:
Szennyezettségifok:
Vezeték keresztm. (mm2):
Méretek:
Tömeg:
Szabványok:
A tájékoztató útmutatást ad az ezközök üzembehelyezéséről és beállítási lehetőségeiről. A felszerelést és az
üzembehelyezést csak olyan személy végezheti, aki rendelkezik a megfelelő ismeretekkel és tisztában van az
eszközök működésével, funkcióival, valamint az útmutató adataival. Ha az eszköz bármilyen okból megsérült,
eldeformálódott, hiányos, vagy hibásan működik, ne szerelje fel és ne használja azt, juttassa vissza a vásárlás
helyére. Az eszköz élettartamának lejártakor gondoskodjon annak környezetvédelmi szempontból megfelelő
elhelyezéséről. Csak feszültségmentes állapotban szereljen és a vezetékeket stabilan kösse be. Feszültség alatt
lévő részeket érinteni életveszélyes. A vezérlőjel átvitele rádiófrekvencián történik (RF), ezért szükséges az
eszközök megfelelő elhelyezését biztosítani az épületben történő felszereléskor. Az RF átvitel minősége, a jel
erőssége függ az RF eszközök környezetében felhasznált anyagoktól és az eszközök elhelyezési módjától. Ne
használja erős rádiófrekvenciás zavarforrások közelében. Csak beltéri alkalmazások esetében használhatók, nem
alkalmazhatók kültéren, vagy magas páratartalmú környezetben. Kerülje a fém kapcsolószekrénybe, vagy fémajtós
kapcsolószekrénybe történő felszerelését, mert a fém felületek gátolják a rádióhullámok terjedését. Az RF rendszer
használata nem ajánlott olyan területeken, ahol a rádiófrekvenciás átvitel gátolt, vagy ahol interferenciák léphetnek
fel. Az RF Control használata nem ajánlott olyan eszközök vezérlésére, melyek kockázatot jelentenek az élet és
a vezérelt eszközök épsége szempontjából, mint pl. szivattyúk, elektromos melegítők temosztát nélkül, liftek,
felvonók, stb. - a rádiófrekvenciás jel terjedésének akadályozása, leárnyékolása, a külső zavarok vagy pl. az adók
elemének lemerülése meghiúsíthatja a vezérlést.
Figyelmeztetés
* Az antenna csatlakozó maximális meghúzási nyomatéka 0.56 Nm.
Figyelem:
Az iNELS RF Control rendszer telepítésénél ügyeljen az egyes egységek között kötelezően betartandó
minimum 1 cm távolságra.
Az egyes parancsok között legalább 1mp időköznek kell lennie.
