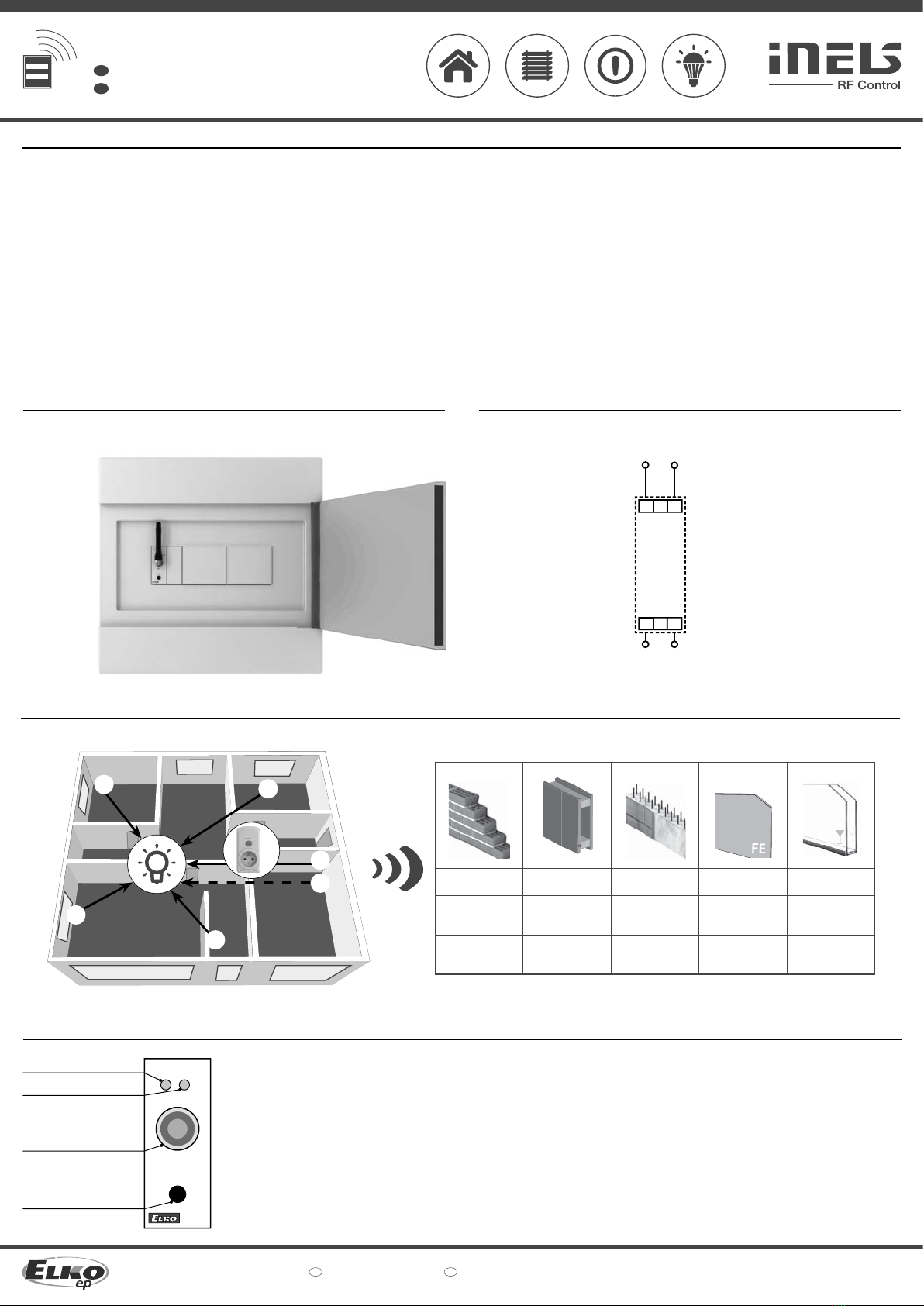

iNels RFSG-1M User manual

1M
RFSG-1M
Wireless contact converter
EN
02-36/2015 Rev.3
Characteristics /
Radio frequency signal penetration through various construction materials /
mounting into switchboard
Assembly / Connection /
• This wireless contact converter is especially appropriate for wireless transmission of information
on switching HDO.
• Thanks to the network supply, it can also be used for partial transmission of information for
control of an appliance or device.
• One-module design of the unit with mounting into switchboard.
• After leading in power to the“S”terminals, it periodically transmits the command switch on in an
interval of 10 min. When disconnecting the power supply, immediately switch off.
• The button TEST on the controller is used to assign to a switching unit.
• Option of setting light scenes, where with a single press, you can control multiple units of iNELS
RF Control.
• The package includes an internal antenna AN-I, in case of locating the converter in a metal
switchboard, you can use the external antenna AN-E for better signal reception.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control.
Indication, manual control /
ANT.
RFSG-1M
Un STATUS
TEST
button /
antenna connector /
LED Un
LED STATUS
• LED Un - green - supply voltage indication.
• LED STATUS - red - transmission indication.
• Programming is performed using the TEST button.
A1 A2
S S
☺
☺
☺
☺

RFRP-20
☺
Un
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
1/2
CZ
Bezdrátový převodník kontaktu
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
Charakteristika
• Bezdrátový převodník kontaktu je vhodný zejména pro bezdrátový přenos informace o spínání HDO.
• Díky síťovému napájení jej lze využít také k častému přenosu informace pro ovládání spotřebiče
či zařízení.
• 1 modulové provedení prvku s montáží do rozvaděče.
• Po přivedení napětí na svorky “S” vysílá periodicky povel sepnout v intervalu 10 min. Při odpojení
napětí neprodleně vypnout.
• Tlačítko TEST na ovladači slouží pro přiřazení ke spínacímu prvku.
• Možnost nastavení scén, kdy jedním stiskem ovládáte více prvků iNELS RF Control.
• Součástí balení je interní anténa AN-I, v případě umístění převodníku do plechového rozvaděče,
pro zlepšení signálu můžete použít externí anténu AN-E.
• Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem
použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO2, které tuto funkci podporují.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control.
Montáž
montáž do rozvaděče
Zapojení
Prostup radiofrekvenčních signálů různými stavebními materiály
cihlové zdi
dřevěné konstrukce
se sádrokart.
deskami
vyztužený beton kovové přepážky běžné sklo
Indikace, manuální ovládání
konektor pro anténu
tlačítko TEST
• LED Un - zelená - indikace napájecího napětí.
• LED STATUS - červená - indikace vysílání.
• Programování se provádí tlačítkem TEST.

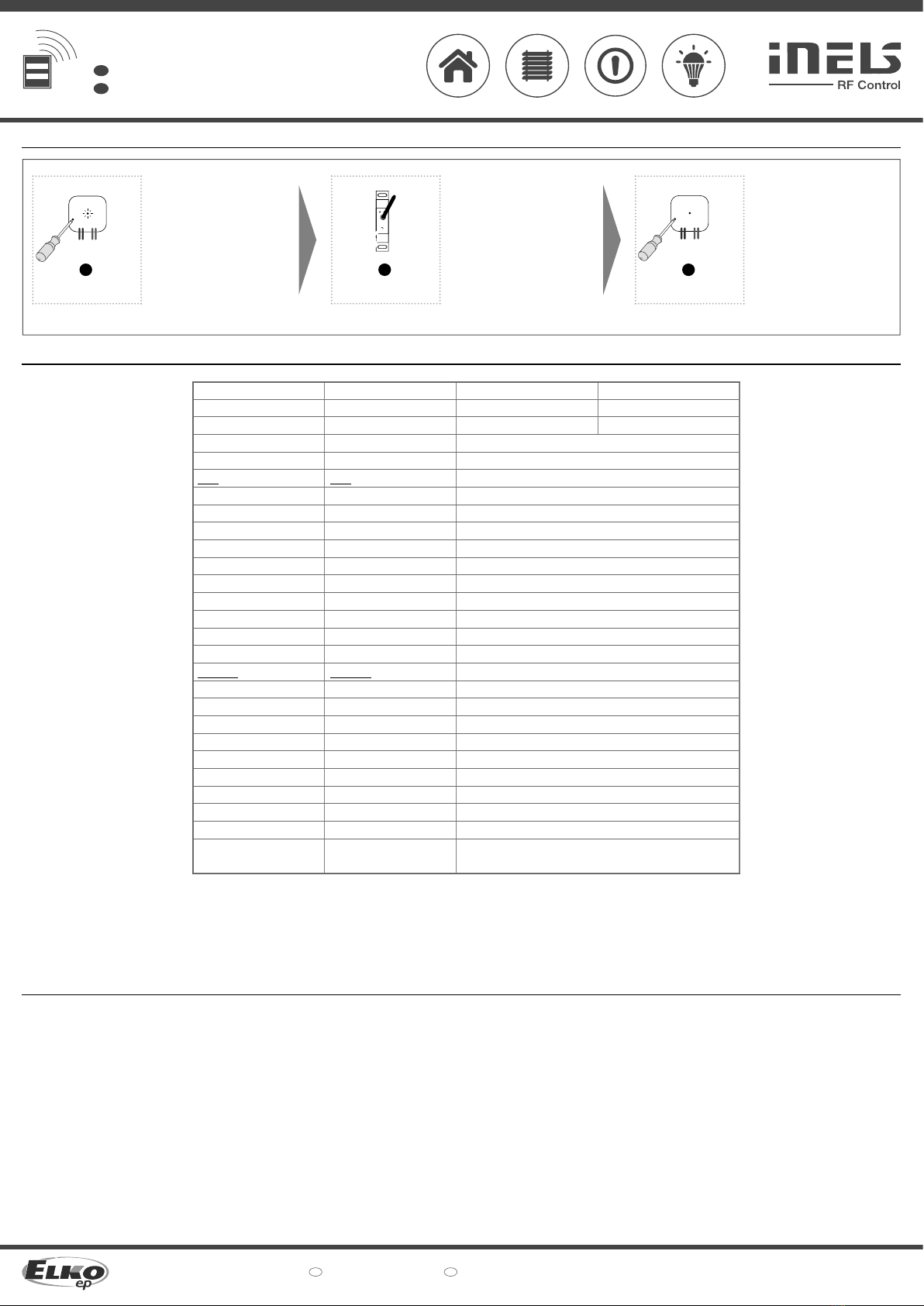

1M
RFSG-1M
Wireless contact converter
EN
02-36/2015 Rev.3
12 3
PROG > 1s
1 x PROG < 1s 1 x
Press and hold the TEST button
on RFSG-1M for more than 4s to
automatically assign the RFSG-
1M transmitter to the actuator.
Press of programming button
on actuator RFSA-11B shorter
then 1 second will finish
programming mode, LED
switches off.
Press of programming button
on actuator (e.g. RFSA-11B) for
1 second will activate actuator
into programming mode. LED
is flashing in 1s interval.
TEST > 4s
1 x

Technical parameters /
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
Warning
Programming /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Power supplyindication:
Input
Control voltage:
Control input power:
Control terminals:
The length of control impulse:
Transmission indication / function:
Transmitter frequency:
Signal transmission method:
Rangein free space:
Minimum control distance:
Output for RF antenna:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Connecting conductor cross-section (mm2):
Dimensions:
Weight:
Related standards:
2/2
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
CZ
Bezdrátový převodník kontaktu
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
110-230VAC/ 50-60 Hz12-24 VAC/DC / 50-60 HzSELV
2VA -
0.2 W 0.5 W
+10 %/ -25 %
green / zelená LED
AC12-230V / DC 12-230V
AC0.025VA / DC 0.1W
S-S
min. 25ms (max.unlimited / max.neomezená)
red / červená LED
866 MHz, 868 MHz, 916 MHz
unidirectionallyaddressed message/ jednosměrně adresovaná zpráva
up to / až 160 m
20 mm
SMA connector / konektor *
-15 ... + 50 °C
any / libovolná
DIN rail support / DIN lišta EN 60715
IP20 from the front panel / zčelního panelu
III.
2
max.1x2.5, max.2x1.5 / with ahollow / sdutinkou max.1x2.5
90 x 17.5 x 64 mm
62 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No426/2000 Coll.(Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 směrnice RTTE, NVč.426/2000Sb(směrnice 1999/ES)
