iPECS LIP-8004D Service manual

STG
2

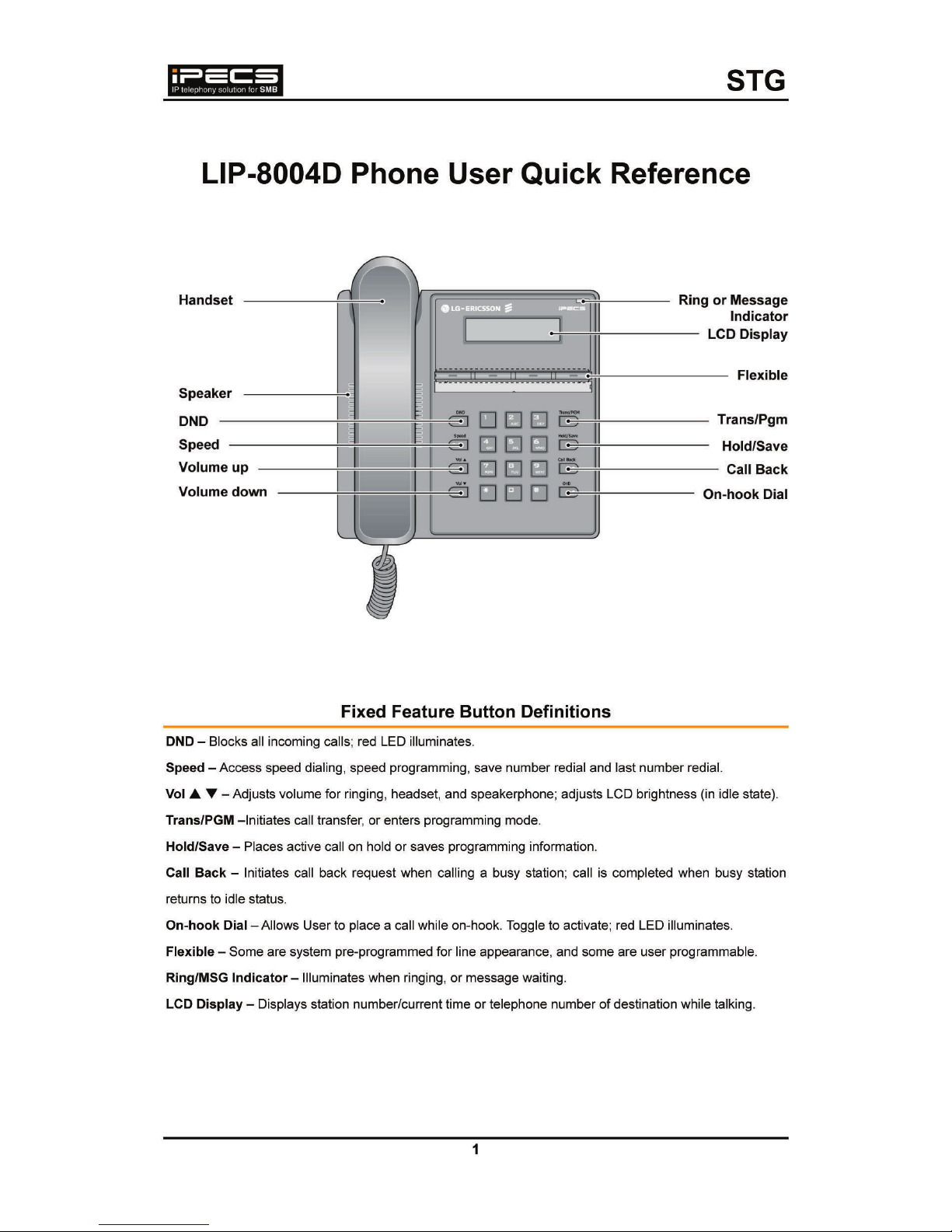

LIP Keyset User Operation
The following is provided as quick reference for commonly used features/functions. Complete instructions
are included in the User Guide.
Placing a Call:
ICM Line –
•Lift handset.
•Dial the extension number from the keypad.
CO Line –
•Lift handset.
•Press CO/IP line, or dial access number.
•Dial desired phone number.
Using Camp-On:
•When calling a busy Station, press *.
•Wait for party to answer.
Answering a Call:
ICM Line –
•Lift handset.
CO Line –
•Lift handset and press flashing Flex button (as needed).
•VOL ST– adjust sound on a call.
Using Do Not Disturb (DND):
•Press the DND button (toggles ON and OFF).
Pickup a Call to another Station:
•Lift handset.
•Dial 7 (Directed Call Pick-up Code).
•Dial the intercom number of the ringing station.
Group Call Pickup:
•When a phone in your group/area is ringing, lift the handset.
•Dial 566 (Group Call Pickup Code).

STG
3
Call Hold:
•Press the HOLD/SAVE button while on a call.
Retrieve Call from Hold:
•Press the flashing CO button or Loop button.
Conference:
A Conference flex button should be programmed (refer to User Guide for full instructions).
•Place first call.
•Press Conf button.
•Place second call.
•Press Conf button twice.
Call Forward:
•Lift handset.
Dial 54 or 554 or *554 (Call Forward Code, depending on System).
•Dial the type of forward code (0-5).
1=Unconditional, 2=Busy, 3=No Answer, 4=Busy/No Answer, 5=Incoming Co offnet (attendant only),
0=remote
•For forward code 1-4, dial destination number.
•For forward code 5, press CO/CO-Group button, and dial Speed number.
•For forward code 0, enter the password of the forwarded station, and dial forward code (1-4)
1=Unconditional, 2=Busy, 3=No Answer, 4=Busy/No Answer- Dial the destination number.
Call Transfer:
•While on an active call, press TRANS/PGM.
•Place call to the transfer destination.
•Remain on the line to announce the call and/or hang-up to complete the transfer.
Using Last Number Redial (LNR):
•Lift handset.
Dial 52 or 552 or *552 (LNR Code, depending on System).
OR
•Press SPEED button and dial *.
•Press VOL STbutton to select from the last 10 numbers dialed.
•Press Hold/SAVE to place the call.

STG
4
Storing Speed Dial Numbers:
•Press the Trans/PGM and Speed button.
•Dial Speed bin number (Range=XXX-ZZZ).
•Dial Speed dial number you wish to store.
•Press the Hold/Save button.
•Enter the name associated to the number.
•Press the Hold/Save button; a confirmation tone will be heard.
Using Speed Dial Numbers:
•Press the Speed button.
•Dial the desired Speed dial bin number.
Change Phone Profile:
•Press Trans/PGM button.
•Dial ##1, and enter password.
•Dial # (toggles between Profile #1 and #2).
Adjust LCD Contrast:
•While idle, press the VOL STbuttons to change the screen contrast (brightness level).

STG
5
Flex Button Program
•Press the TRANS/PGM button.
•Press the flexible button.
•Enter Number Plan Code, or
•Press TRANS/PGM button and User Program Code
•Press the HOLD/SAVE button.
User Program Codes
Code Function Remark
10 Enblock Mode Dialing
13 Answer Mode Select ICM Signal mode, 1:HF, 2:Tone, 3:Privacy
14 Call Coverage 1+:ON/OFF, 2+:Ring Delay (0-9)
21 Knock Down STA COS SLT
22 Restore Station COS requires Auth Code
23 Walking COS May require Auth Code
31 Station Wait Retrieve SLT
32 CLI/IP Message Wait Retrieve SLT
33 Authorization Code (Password) Entry Input up to 12 digits
34 DID Call Wait Button
35 Message Wait in Ex/Sec Pair
36 Send SMS Message
37 Register Mobile Ext.
38 Activate Mobile Ext.
39 Register Mobile Ext. CLI
41 Set Wake Up Time SLT; Input time, 24-hr clock
42 Erase Wake-Up Time SLT
- continued on back panel -

STG
6
User Program Codes (cont.)
Code Function Remark
51 Custom/Pre-determined Message Display SLT; Select Message 00-20
52 Register Custom Message (Message 00) Input up to 24 characters
53 Create Conf. Room
54 Delete Conf. Room
*7 Forced Forward to Destination
71 LCD Display Mode
73 Background Music
74 Station Name Reg. Input up to 7 characters
79 Display Phone Version
80 RECORD Button Requires VSF/External SMDI VM
81 ISDN CLIR Button
82 ISDN COLR Button
84 Account Code Button
85 LOOP Button
86 ATD Intrusion Button
87 ICM Button
88 Camp-On Button
89 Keypad Facility Button
8# OHVO Button
91 CONF Button
92 CALLBK Button
93 DND Button
94 FLASH Button
95 MUTE Button
96 MONITOR Button
97 REDIAL Button
98 FWD Button
99 PTT Button
9* xx In-Room Indication Button (xx : 01~10)

DNK
8
Kort brugervejledning
Dette er en kort brugervejledning. Yderligere information findes i brugervejledningen.
Foretag et opkald:
Til et lokalnummer –
•Løft røret eller tryk på HÅNDFRI tasten.
•Tast lokalnummeret på tastaturet.
Til et telefonnummer –
•Løft røret eller tryk på HÅNDFRI tasten.
•Tryk på en LINIE tast eller tast 0.
•Tast det ønskede telefonnummer.
BEMÆRK: røret skal løftes for at man kan tale.
Benyt Banke-på ved kald til optaget lokalnummer:
•Når man hører at lokalnummeret er optaget taster man * og afventer svar.
Besvar et opkald:
Fra et lokalnummer –
•Løft røret.
Fra en bylinie –
•Løft røret, og tryk på den blinkende lystast.
•VOLUMEN ST– tryk for at justere lydniveauet.
Brug af FORSTYR EJ funktionen:
•Tryk på FORSTYR EJ tasten for at slå funktionen fra/til.
Indtrækning af kald der ringer på andet lokalnr.:
•Løft røret.
•Tast 7
•Tast lokalnummeret på den ringende telefon.
Indtræk kald det ringer på et andet lok.nr. i gruppen:
•Løft røret.
•Tast 566

DNK
9
Sæt en samtale på HOLD:
•Tryk på HOLD/GEM tasten under samtalen.
Tag et kald tilbage fra HOLD:
•Tryk på den blikkende lys-tast eller LINIE tast for at genoptage samtalen.
Konference:
•Foretag det første opkald.
•Tryk på KONF. soft tasten.
•Foretag det andet opkald.
•Tryk på KONF. soft tasten to gange.
Viderestilling:
•Løft røret.
Tast 554 (viderestillingskoden)
•Tast koden for type af viderestilling (0-5).
1=Straks, 2=Optaget, 3=Forsinket, 4=Optaget/Forsinket, 5=Ekstern (kun omstilling), 0=remote
•Ved viderestillingskode 1-4, tast nummeret der skal viderestilles til.
•Ved viderestillingskode 5 (ekstern viderestilling), tast 0 efterfulgt af kortnummer.
•Ved viderestillingskode 0 (viderestilling af andet lokalnr.), tast password på det andet lokalnummer og
tast viderestillingskoden (1-4).
1=Straks, 2=Optaget, 3=Forsinket, 4=Optaget/Forsinket.
- Tast nummeret der skal viderestilles til.
Omstilling af kald:
•Har man en samtale man ønsker at stille om, trykker man på OMST/PROG tasten.
•Tast nummeret der skal omstilles til.
•Præsentér kaldet og læg røret på.
Gentag sidste opkald:
•Løft røret.
Tast 552 (Koden for genkald).
ELLER
•Tryk på KORTNR. og tast *.
•Tryk på VOLUMEN STtasterne for at vælge mellem de sidste 10 numre man har ringet til.
•Tryk på HOLD/GEM tasten for at foretage opkaldet .

DNK
10
Programmering af et kortnummer:
•Tryk på OMST/PROG tasten og KORTNR. tasten.
•Tast kortnummeret (3 cifre).
•Tast telefonnummeret .
•Tryk på HOLD/GEM tasten.
•Tast et navn til kortnummeret.
•Tryk på HOLD/GEM tasten; en tone bekræfter det er gemt..
Brug af kortnumre:
•Tryk på KORTNR. tasten.
•Tast kortnummeret (3 cifre).
Juster display kontrast:
•Når telefonen er ledig, trykkes på VOLUMEN STtasternes for at ændre kontrast på displayet.

DNK
11
Programmering af lys-taster
•Tryk på OMST/PROG tasten.
•Tryk på den lys-tast der ønskes programmeret.
•Tryk på OMST/PROG tasten og tast bruger program-koden (se tabellen herunder).
•Tryk på HOLD/GEM tasten.
User Program Codes
Kode Funktion Bemærk
13 Svar indstilling ved lokal kald. Type 1 og 3
er automatisk afløftning.
1:Højtaler 2:Ringetone, 3:Højtaler
14 Forsinket ringning 1:Aktiv/inaktiv 2:Forsinkelse af ringning (0-9)
21 Spær telefonen ¤
22 Slet spærring af telefonen Kræver adgangskode
23 Opkald fra spærret telefon Tast eget lokalnr. samt kode
33 Vælg adgangskode Op til 12 cifre
34 Direkte kald besked
35 Chef/sekretær besked
36 Send besked
37 Register Mobile Ext.
38 Aktiver Mobile Extension
39 Register Mobile Ext. CLI
41 Indstil påmindelse Tast tidspunkt. F.eks. 1630 ¤
42 Slet påmindelse ¤
¤ = analoge lokalnr.
- fortsættes på næste side -

DNK
12
Bruger Program-koder (fortsat)
Kode Funktion Bemærk
51 Aktiver forudbestemt besked Vælg besked nr. 00-20 ¤
52 Opret brugerdefineret besked (besked nr. 00) Max. 24 tegn
53 Opret konference rum
54 Slet konference rum
71 LCD Display sprog
73 Baggrunds musik
74 Lokalnummer navn Max 7 tegn
79 Vis telefon version
80 Optage tast Kræver VSF
81 ISDN CLIR tast
82 ISDN COLR tast
84 Klient konto tast
85 Linie tast
86 Indlytnings tast
87 ICM tast
88 Banke på tast
91 Konference tast
92 NOTERING
93 FORSTYR EJ tast
94 R-tast
95 Mikrofon fra/til tast
96 MONITOR tast
97 Gentag opkald tast
98 MEDFLYT tast
99 Højtalerkald tast

SWE
14
Funktioner
Viktigt!
Koder i fet stil text t.ex. 54 är inte fasta utan kan ändras. I system med anknytningsnummer i t.ex. 500-
serien har alla koder som börjar på 5 ersatts med nya. Om någon kod inte fungerar kontakta
systemadministratören och kontrollera vad som gäller i aktuellt system.
RINGA ETT SAMTAL
Ringa ett externt samtal
•Lyft luren eller tryck på [Högtalare]
•Slå linjeaccesskod, t.ex. 0, eller tryck på ledig [Linjeknapp]
•Slå telefonnummer
Not. Det är även möjligt att direkt ta en linje, utan att först lyfta luren.
Ringa ett internt samtal
•Lyft luren eller tryck på högtalare
•Slå anknytningsnummer eller tryck på [Flexknapp]
TA EMOT ETT SAMTAL
Ta emot ett externt samtal
•Lyft luren eller tryck på [Högtalare]
Ta emot ett internt samtal
Hur ett internt samtal besvaras beror på hur telefonen är inställd. Detta visas i telefonens display.
( T ) Ringsignalsläge - Lyft luren eller tryck på [Högtalare]
( P ) Sekretessläge - Lyft luren efter 3 tonstötar
( H ) Snabbtelefonläge - Svara med högt eller lyft luren
Välja svarsläge
•Tryck på [Överflytt] och slå 13
•Ange svarsläge med siffrorna 1-3.
1: Högtalarläge (H)
2: Ringsignalläge (T)
3: Sekretessläge (P)
•Spara med [Parkering]

SWE
15
VOLYM
Ändra samtalsvolym
•Samtalsvolymen kan ändras med VOL upp/ner när du är uppkopplad i lur eller högtalare.
Ändra ringsignalsvolym
•Ringsignalsvolymen kan ändras med VOL upp/ner när telefonen ringer.
RINGSIGNAL
Välj intern ringsignal
•Tryck på [Överflytt] och slå 11
•Välj ringsignal (1-8)
•Spara med [Parkering]
Välj extern ringsignal
•Tryck på [Överflytt] och slå 12
•Välj ringsignal (1-8)
•Spara med [Parkering]
PARKERA ETT EXTERNT SAMTAL
•Tryck på [Parkering] och lägg på luren.
•Ta tillbaka samtalet genom att lyfta luren och trycka på den blinkande [Linjeknappen]
Not. Samtal återringer automatiskt efter 30 sekunder.
FLYTTA ÖVER ETT SAMTAL
Överflytt
•Tryck på [Överflytt]
•Välj destination:
- Anknytning: Ange anknytning, t.ex. 100
- Grupp: Ange grupp, t.ex. 620
- Kortnr: Tryck [Kortnr] + knrposition, t.ex. 001
- Externt nummer: Slå linjeaccesskod och telefonnummer
•Du kan nu välja att:
- Lägga på luren för att fullborda överflytten
- Invänta svar från den uppringda parten
- Ta tillbaka samtalet genom att trycka [Överflytt]
Not. För att ta tillbaka ett samtal då överflytten redan är fullbordad kan du använda funktionen plocka, tryck
7+ Anknytningsnummer.

SWE
16
KORTNUMMER
Använda ett kortnummer
•Tryck på [Kortnr]
•Ange kortnummerposition, t.ex. 001
Not. Programmering av kortnummer utförs lämpligast via webbgränssnittet.
ÅTERUPPRINGNING
•Slå 52
VIDAREKOPPLING
Aktivera en vidarekoppling
•Slå 54
•Välj vilken typ av vidarekoppling som ska användas:
1 - Alla samtal
2 - Vid upptaget
3 - Vid ej svar
4 - Vid upptaget och ej svar
•Välj destination:
Anknytningsnummer, t.ex. 100
Gruppnummer, t.ex. 620
Kortnummer, t.ex. [kortnr] + 001
Ta bort en vidarekoppling
•Slå 54#
RÖSTBREVLÅDA
Aktivera ditt röstbesked
•Slå 54
•Ange när röstbeskedet ska användas:
1: Alla samtal
2: Vid upptaget
3: Vid ej svar
4: Vid upptaget och ej svar
•Ange röskortsid, t.ex. 650
Koppla ur ditt röstbrevlåda
•Slå 54#

SWE
17
Administrera din röstbrevlåda
Om du har fått ett meddelande blinkar meddelandeknappen.
•Lyft luren och ange röstkortsid, t.ex. 650
•Ange ditt anknytningsnummer
•Ange din behörighetskod
(Du får nu antalet lagrade meddelanden uppläst. Följ därefter instruktionerna.)
STÖR EJ
•Tryck [Stör ej] eller slå 53
ACD STÖR EJ
•Slå *20 + Grupp + 1
HÄNVISNINGSTEXT
Aktivera hänvisning
•Tryck på [Överflytt] och slå 51
•Välj hänvisningstext genom att slå 2 siffror
01: LUNCH TILLBAKA KL TT:MM
02: SEMESTER TILLBAKA DD:MM
03: TILLBAKA KL TT:MM
04: TILLBAKA DEN DD:MM
05: UTE
06: RING XXXXX (Telefonnr max 17 siffror)
07: FINNS PÅ ANKN XXX (Anknytningsnummer)
08: UPPTAGEN TILL KL TT:MM
09: SJUK
10: BORTREST
•Spara med [Parkering]
Ta bort en hänvisning
•Slå 54#
Hänvisning: Om en hänvisning är aktiverad innebär det att interna anropare kan läsa ditt meddelande och
externa anropare kopplas vidare. Hur samtal styrs beror på hur systemet är programmerat - fråga
systemansvarig.
