Willkommen im kleinen Kreis der Leute, die von ihrer Uhr ge-
nau genommen noch etwas mehr verlangen, als dass sie ganz genau geht. Freude
an der Uhr ist mehr als Freude an der genauen Zeit. Es ist die Begeisterung für eine
verblüffende Idee. Für das Zusammenspiel von Präzision und Phantasie. Von Zeit und
Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu
halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen
uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll,
sondern von der mit jedem Augenblick auch die Faszination handwerklicher Meister-
leistungen ausgeht durch neue Erfindungen technischer, materieller oder formaler
Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht nicht einmal sichtbar
ist. Ein schönes neues Beispiel dieser IWC-Tradition ist hiermit in Ihrem Besitz: Wir
möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für
eine Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.
DIE DIREKTION VON IWC

— 6 —
DIE TECHNISCHEN FEINHEITEN DER
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum.
Mit dem integrierten Chronographen messen Sie jede Zeitspanne in Sekunden, Minuten
und Stunden. Die Stoppzeiten können addiert werden. Das mechanische Uhrwerk mit
automatischem Aufzug hat eine Gangreserve nach dem Vollaufzug von ca. 68 Stun-
den. Die gravierte Schwungmasse zieht die Uhr in beide Drehrichtungen durch den
IWC-Doppelklinkenaufzug auf. Ihre Ingenieur Chronograph Edition «Lewis Hamilton»/
Ingenieur Chronograph Edition «Nico Rosberg» ist geschützt durch ein Saphirglas des
Härtegrades9 nach Mohs. Beide der je auf 250 Exemplare limitierten Sondereditionen
weisen eine spezielle Rückseite auf: Das eingelegte Medaillon aus Carbonfasergewe-
be stammt aus einem Silberpfeil, der in der Rennsaison eingesetzt wurde. Ihre Uhr
ist wasserdicht 12bar. Damit diese aussergewöhnliche Uhr ihre zukünftigen Aufgaben
erfüllen kann, müssen Sie die wenigen, wichtigen Bedienungshinweise unbedingt be-
achten.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 7 —

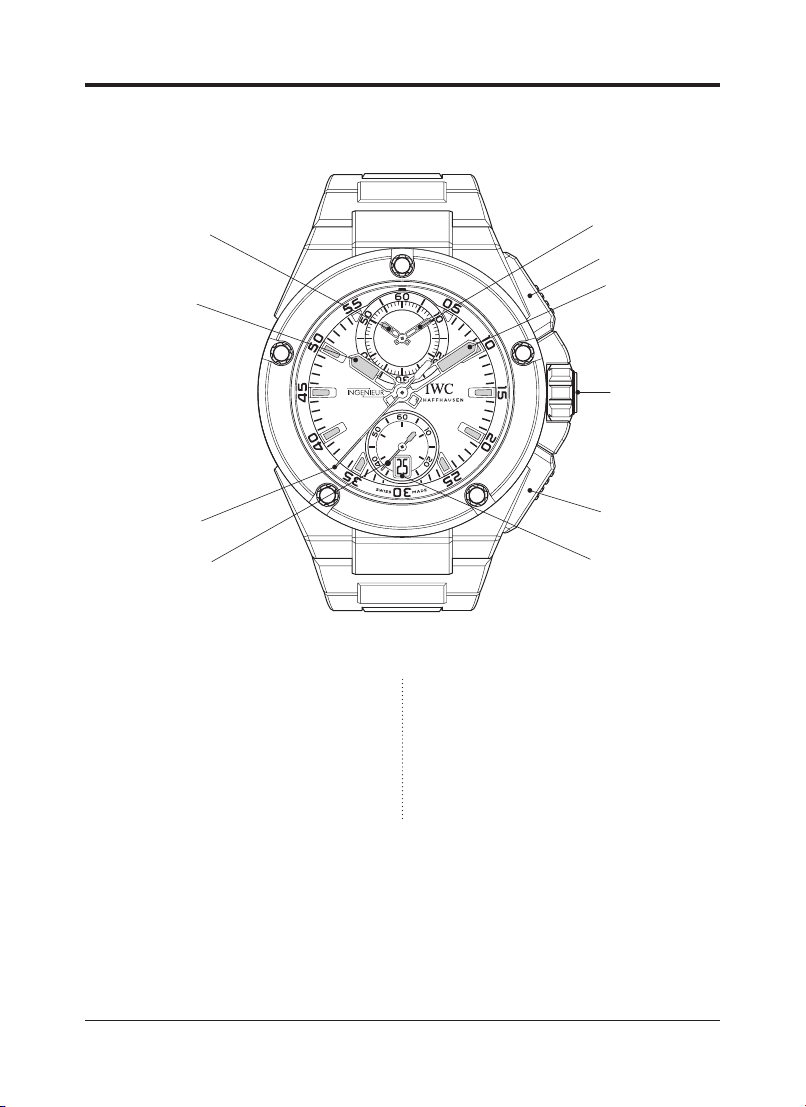

1Stundenzeiger
2Minutenzeiger
3kleiner Sekundenzeiger
4Datumsanzeige
5Sekundenstoppzeiger
6Minutenzähler
Stundenzähler 7
verschraubte Krone 8
Start-Stopp-Taste 9
Rückstell- und Fly- 10
backtaste
8
1
2
3
5
76
4
10
9
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 8 —
DIE FUNKTIONEN DER KRONE
X — Normalstellung (verschraubt)
0 — Aufzugsstellung
1 — Datumseinstellung
2 — Zeiteinstellung
DIE NORMALSTELLUNG
Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung, Po-
sition X) verhindert ein unbeabsichtigtes Verstellen der Uhrzeit oder des Datums, und
das Uhrengehäuse ist dadurch zusätzlich gegen eindringendes Wasser geschützt.
Zum Entsichern wird die Krone durch Linksdrehen losgeschraubt und befindet sich
dann automatisch in Position 0, der Aufzugsstellung. Durch Drücken der Krone in
Position X und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt und gesichert.
0X 1 2
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 9 —
DIE AUFZUGSSTELLUNG
In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von
Hand aufziehen. Zum Ingangsetzen des Werkes genügen wenige Umdrehungen der
Krone. Wir empfehlen jedoch, die Uhr durch ca. 20 Umdrehungen der Krone aufzu-
ziehen, da dann die maximale Ganggenauigkeit gewährleistet ist. Beim Tragen der Uhr
muss sich die Krone immer in Position X befinden.
DIE DATUMSEINSTELLUNG
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten
Tag des Folgemonats einstellen. Lösen Sie dazu die verschraubte Krone und ziehen
Sie diese in Position 1. Durch Rechtsdrehen können Sie nun das Datum verstellen
(Direktschaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnell-
korrektur vornehmen, da in dieser Zeit das Datum automatisch vom Uhrwerk
weitergeschaltet wird.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 10 —
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein
sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des
Sekundenzeigers über der 60 angehalten wird. Nun können Sie die Zeit durch Drehen
der Krone einstellen und den Minutenzeiger exakt zum Minutenstrich positionieren.
Zum Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte
beachten Sie bei der Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht
(24 Uhr) erfolgt. Sollte diese Schaltung schon um 12 Uhr mittags erfolgt sein, müssen
Sie die Zeiger um 12 Stunden vorwärtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss
aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).
DAS RICHTIGE EINSTELLEN IHRER UHR
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
– Entsichern Sie die Krone durch Linksdrehen.
– Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
– Ziehen Sie die Krone in Position 1.
– Durch Rechtsdrehen der Krone schaltet die Datumsanzeige schrittweise. Stellen Sie
das gestrige Datum ein.
– Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein
sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang
des Sekundenzeigers über der 60 angehalten wird.
– Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen
Tag schaltet. Die Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 11 —
– Nun stellen Sie die Zeiger vorwärts auf die genaue Uhrzeit; am Nachmittag müssen
die Zeiger nochmals über 12 Uhr (Mittag) hinausgedreht werden.
– Zum Starten des Uhrwerkes drücken Sie die Krone wieder in Position 0.
– Drücken Sie nun die Krone in Position X und sichern Sie diese durch gleichzeitiges
Rechtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss
aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).
DAS ZEITABLESEN BEI DUNKELHEIT
Das Zifferblatt sowie der Stunden- und Minutenzeiger Ihrer Uhr sind mit Leucht-
elementen versehen, die auch bei völliger Dunkelheit ein einwandfreies Ablesen der
Zeit ermöglichen.
DAS ABLESEN DES CHRONOGRAPHEN
Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich die Einteilung für den
zentralen Sekundenstoppzeiger.
Minuten- und Stundenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich die
12-Stunden- und die 60-Minuten-Einteilung mit zwei kontinuierlich laufenden Zeigern.
Die Stunden- und Minutenzähler können wie die normale analoge Zeitanzeige abge-
lesen werden, d. h., eine Umdrehung des Minutenzählers entspricht 60 Minuten und
eine Umdrehung des Stundenzählers 12 Stunden.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 12 —
DIE BEDIENUNG DES CHRONOGRAPHEN
Start: Sie starten den Chronographen durch Betätigen der Start-Stopp-Taste.
Flyback: Bei laufendem Chronographen kann sofort eine neue Messung gestartet
werden. Dazu betätigen Sie die Rückstell- und Flybacktaste vollständig bis zum
Anschlag. Alle drei Chronographenzeiger werden zurückgestellt, und eine neue
Messung wird sofort gestartet, sobald die Taste losgelassen wird.
Stopp: Sie stoppen den laufenden Chronographen durch Betätigen der Start-Stopp-
Taste.
Rückstellung: Betätigen Sie die Rückstell- und Flybacktaste vollständig bis zum
Anschlag. Dabei werden alle Chronographenzeiger in die Nullstellung zurückversetzt.
Additionszeitmessung: Sie können die Stoppzeiten addieren, indem Sie nach der
ersten Messung anstelle der Rückstell- und Flybacktaste nochmals die Start-Stopp-
Taste betätigen.
DIE HANDHABUNG UND EINSTELLUNG DES METALLBANDES
Das Metallband ist so konzipiert, dass Sie es komfortabel dem Umfang Ihres Hand-
gelenkes anpassen können. Diese Anpassung können Sie durch Herausnehmen oder
Hinzufügen einzelner Bandglieder selbst vornehmen. Darüber hinaus verfügt dieses
Band zu Ihrem persönlichen Komfort über eine innovative Feineinstellung, die es Ihnen
erlaubt, die Bandlänge je nach Bedarf ganz einfach um bis zu 6 Millimeter zu erweitern
oder zu verringern. Zum Verlängern des Bandes drücken Sie die Taste mit dem IWC-
Logo herunter und ziehen Sie das Band etwas auseinander. Zum Verkürzen schieben
Sie es im Bereich der Schliesse zusammen, wobei die Taste nicht betätigt werden muss.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 13 —

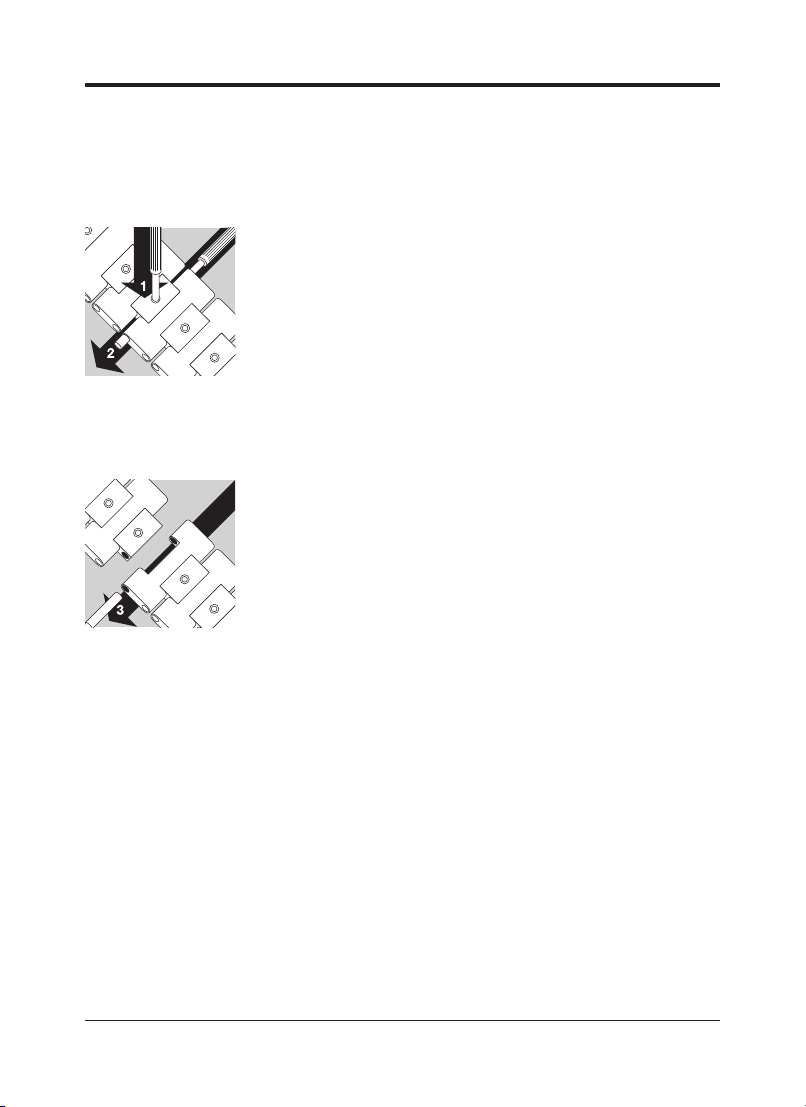

DAS TRENNEN DES BANDES
Öffnen Sie die Faltschliesse durch Drücken der seitlichen Tasten.
Legen Sie das Band mit der Aussenseite nach unten auf eine
feste Unterlage. Um ein Verkratzen von Band und Unterlage
zu vermeiden, sollte ein Tuch untergelegt werden. Mit dem
beiliegenden Hilfswerkzeug können Sie nun an der gewünsch-
ten Trennstelle den Fixierbolzen hinunterdrücken (1) und dabei
den Gelenkbolzen mit dem zweiten Hilfswerkzeug seitlich etwa
3 Millimeter hinausschieben (2).
Ziehen Sie den vorstehenden Gelenkbolzen aus dem Armband (3).
Jetzt ist das Band getrennt.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 14 —
DAS ERMITTELN DER ZU ENTFERNENDEN BANDGLIEDER
Legen Sie die Uhr mit geschlossener Faltschliesse um Ihr
Handgelenk und schätzen Sie anhand der Überlappung die
Anzahl der überzähligen Bandglieder ab, die Sie nun, wie im
Folgenden beschrieben, herausnehmen können: Müssen Sie
mehrere Glieder entfernen, empfehlen wir, von beiden Seiten
des Bandes die möglichst gleiche Anzahl Bandglieder heraus-
zunehmen, sodass der Verschluss ungefähr in der Mitte des
Handgelenkes getragen werden kann.
Beachten Sie bitte folgende Empfehlung: In der Regel nimmt der Umfang Ih-
res Handgelenkes im Laufe des Tages, abhängig von Temperatur und körperlicher
Anstrengung, zu. Bevor Sie einzelne Bandglieder entfernen, sollten Sie je nach
Tageszeit die Feineinstellung an der Schliesse geschlossen (morgens) oder geöffnet
(abends) halten.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 15 —
DAS HERAUSNEHMEN EINZELNER BANDGLIEDER
UND DAS ZUSAMMENFÜGEN DES BANDES

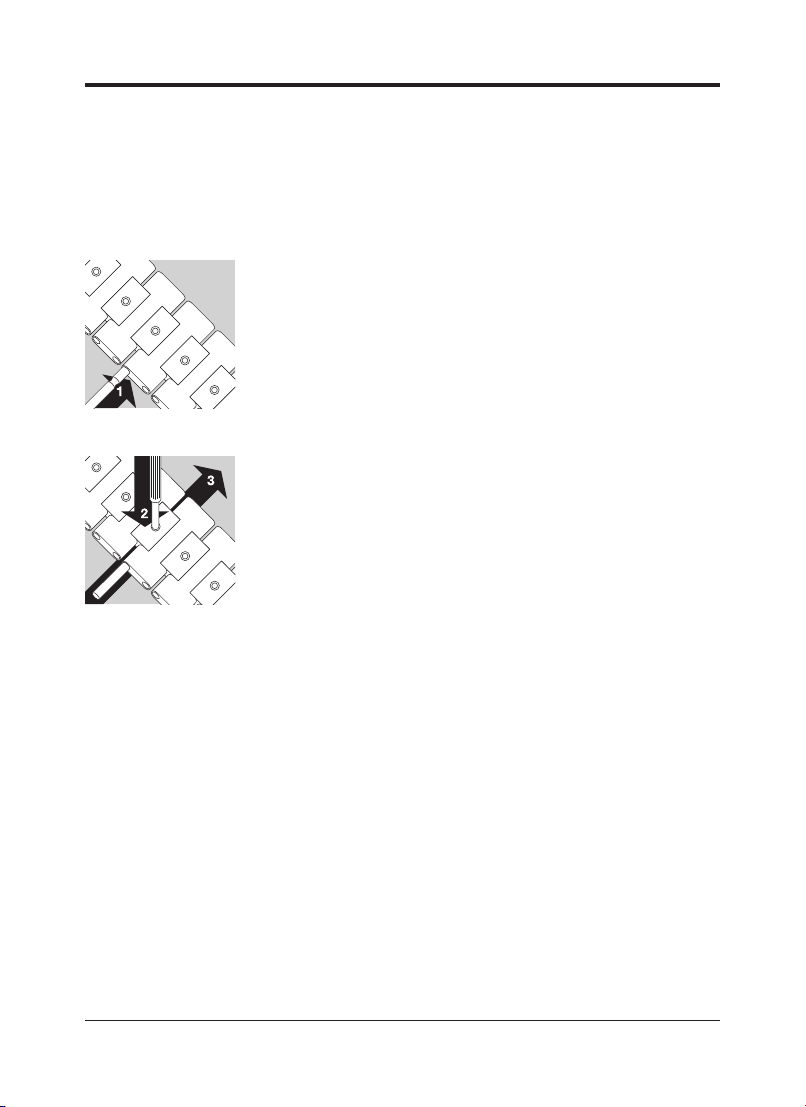

Wiederholen Sie die Schritte 1 bis 3 im soeben ermittelten Ab-
stand von der ersten Trennstelle. Entfernen Sie die freigelegten
Bandglieder und fügen Sie das verkürzte Band zusammen.
Schieben Sie den Gelenkbolzen seitlich in das Armband ein (1).
Mit dem beiliegenden Hilfswerkzeug drücken Sie nun den Fixier-
bolzen hinunter (2) und schieben gleichzeitig den Gelenkbolzen
wieder bündig ins Armband zurück (3).
Der Fixierbolzen muss wieder bündig bis zur Oberkante des
Sicherungsgliedes hochgefahren sein. Bitte überprüfen Sie un-
bedingt den richtigen Sitz des Gelenkbolzens.
Bitte bewahren Sie die überzähligen Bandglieder und das
Trennwerkzeug für eventuelle spätere Anpassungen gut auf.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 16 —
HINWEIS ZU MAGNETFELDERN
Aufgrund der immer höheren Verbreitung von sehr starken Magneten aus Seltenerd-
legierungen (beispielsweise Neodym-Eisen-Bor) in den letzten Jahren – diese kom-
men u. a. in Gegenständen wie Lautsprechern, Schmuck sowie Verschlüssen von
Mobiltelefon- und Handtaschen vor – können mechanische Uhren beim Kontakt mit
solchen Magneten magnetisiert werden. Dieser Vorgang kann zu einer permanenten
Gangabweichung Ihrer Uhr führen, die nur durch eine fachmännische Entmagnetisie-
rung behoben werden kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher
Magnete zu bringen.
Uhren mit Weicheisen-Innengehäuse bieten einen höheren Schutz gegen Magnet-
felder und übertreffen die Forderung der DIN-Norm 8309 um ein Vielfaches. Dennoch
kann es auch hier in der unmittelbaren Umgebung von sehr starken Magneten zu einer
Magnetisierung des Werkes kommen. Wir empfehlen Ihnen daher, auch Uhren mit
Weicheisen-Innengehäuse nicht in direkten Kontakt mit starken Magneten zu bringen.
Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wenden Sie sich bitte an
einen autorisierten IWC-Fachhändler (Official Agent), um Ihre Uhr auf Magnetismus
prüfen zu lassen.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 17 —
DIE WASSERDICHTHEIT
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meter-
angaben, wie sie sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit ver-
wendet werden, können aufgrund der oftmals verwendeten Testverfahren nicht mit der
Tiefe eines Tauchganges gleichgesetzt werden. Meterangaben lassen deshalb auch kei-
ne Rückschlüsse auf die tatsächlichen Gebrauchsmöglichkeiten bei Feuchtigkeit, Nässe
und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammenhang mit der
Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance.
Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss diese mindestens ein-
mal jährlich durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss
auch nach aussergewöhnlichen Belastungen durchgeführt werden. Werden diese
Prüfungen nicht ordnungsgemäss durchgeführt oder wird die Uhr von nicht autorisier-
ten Personen geöffnet, so lehnt IWC jegliche Garantie- oder Haftungsansprüche ab.
Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter
IWC-Fachhändler (Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 18 —
HINWEIS
Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kautschuk mit Leder- bzw.
Textilinlay versehen ist, vermeiden Sie den Kontakt Ihres hochwertigen Armbandes
mit Wasser, öligen Stoffen, Lösungs- und Reinigungsmitteln oder kosmetischen Pro-
dukten. Auf diese Weise können Sie Verfärbungen und einer schnellen Alterung des
Materials vorbeugen.
WIE OFT SOLL ICH MEINE UHR WARTEN LASSEN?
Die optimale Wartungshäufigkeit für Ihre IWC-Uhr hängt von Ihrer Uhr und Ihrem
Lebensstil ab. Das Wartungsintervall wird durch Ihre individuellen Tragegewohnheiten
bestimmt: Tragehäufigkeit, Umgebung(en) und Intensität Ihrer körperlichen Betätigung.
Ihre Armbanduhr ist ein feinmechanisches Instrument und eine Erweiterung Ihres
Körpers. Sie wird umso länger einwandfrei funktionieren, als Sie sorgfältig mit ihr
umgehen. Wir empfehlen Ihnen, dass Sie Ihre Uhr tragen, solange sie Sie zufriedenstellt
und sie erst warten lassen, wenn Sie eine Beeinträchtigung in der Leistung, Funktion
oder Ganggenauigkeit feststellen. In diesem Fall werden wir gerne die ursprüngliche
Leistung Ihrer Uhr im Rahmen eines entsprechenden Service wiederherstellen.
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»

— 19 —
GEHÄUSEMATERIALIEN
Stand: August 2014.
Technische Änderungen vorbehalten.
GEHÄUSEWERKSTOFF KRATZFESTIGKEIT BRUCHFESTIGKEIT GEWICHT
EDELSTAHL niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
BRONZE niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
ROTGOLD/WEISSGOLD niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
PLATIN niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
TITAN niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
TITANALUMINID niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
KERAMIK (ZIRKONOXID) niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
CARBON niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
WEITERE INFORMATIONEN UNTER WWW.IWC.COM/CASE-MATERIALS
INGENIEUR CHRONOGRAPH EDITION «LEWIS HAMILTON»/
INGENIEUR CHRONOGRAPH EDITION «NICO ROSBERG»
