jbc RWS-A User manual

中文 19
Deutsch 13
Español 7
PHS Rework Adjustable Arm
Ref. RWS-A
English 2
Page
www.jbctools.com

Packing List
The following items should be included:
Tool Arm ...................................................... 1 unit
Adapters ...................................................... 1 unit
Ref. 0017058 (for JT-TA Heater)
0017059 (for TE-TB Precision Heater)
Base .............................................................. 1 unit
Screw ........................................................... 1 unit
Ref. 0017057
Allen key ...................................................... 1 unit
Ref. 0013609
Manual ......................................................... 1 unit
Ref. 0017489
Ref. RWS-A
PHS Rework Adjustable Arm
2
www.jbctools.com

IR Preheater Support
Ref. PHS-SA
to Hot Air stations
ESD safe connector
Ideal for working with JBC’s Hot Air stations and a Preheater, especially the PHS-KB.
Features
Hose ClampTurn the lever to lower the tool Vertical axis with ruler
When you have finished
raise the tool to free up the
workspace.
www.jbctools.com
3

Height Adjustment
The RWS-A Arm allows adjustment for
different heights according to your work needs
through the vertical axis rule.
Slide the tool holder to the appropriate height
and secure by tightening the lower knob to
guarantee stability. Make sure the upper knob is
loosened before sliding the tool holder.
Assembly
Fit the tool arm onto the base and tighten the
screw.
Slide the adapter along the hose to the end of
the handle.
1. Setting up the Tool Arm
3. Mounting the Tool 4. Place the hose in the clamp.
2. Inserting the Adapter (JT/TE)
Adapter
Insert the tool as far as possible.
Allen key
Lower knob
Upper knob
4

Work Position Adjustment
The RWS-A arm allows adjustment for different positions according to your work needs.
The articulated arm covers all work areas.
Position the arm and tighten the knobs.
Top view
Maintenance
- Check periodically that the RWS-A is clean,
especially the sliding parts and the shaft.
- Use a damp cloth when cleaning. Alcohol
can only be used to clean the metal parts.
- Replace any defective or damaged parts.
Use original JBC spare parts only.
- Repairs should only be performed by a
JBC authorized technical service
Keep the sliding
parts clean
www.jbctools.com
5

It is imperative to follow safety guidelines to prevent electric shock, injury,
fire or explosions.
Safety
- Do not use the equipment for any purpose other than PCB rework. Incorrect use may cause fire.
- The temperature of accessible surfaces may remain high after the unit is turned off. Handle with care.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when
working to avoid personal harm.
- Utmost care must be taken with liquid tin waste which can cause burns.
- This appliance can be used by children over the age of eight as well as persons with reduced
physical, sensory or mental capabilities or lacking experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.
Specifications
-Total weight: 5 kg (11.02 lb)
- Base dimensions: 270 x 400 mm (10.63 x 15.75 in)
- Height: 386,5 mm (15.21 in)
- Arm lenght: 444,5 mm (17.50 in)
- ESD safe connector
Complies with CE standards
ESD protected housing “skin effect”
6

Brazo Rework para PHS
Ref. RWB-A
www.jbctools.com
7

Composición
Los siguientes artículos deben estar incluidos:
Tool Arm
Soporte de herramienta ....................... 1 unidad
Adapters
Adaptadores .......................................... 1 unidad
Ref. 0017058 (Para herramienta JT-TA)
0017059 (Para herramienta TE-TB)
Manual ................................................... 1 unidad
Ref. 0017489
Base ........................................................ 1 unidad
Screw
Tornillo ..................................................... 1 unidad
Ref. 0017057
Allen key
Llave Allen .............................................. 1 unidad
Ref. 0013609
Ref. RWS-A
PHS Rework Adjustable Arm
8
www.jbctools.com

Ideal para trabajar con las estaciones de aire caliente y los precalentadores de JBC, en particular el
Precalentador PHS-KB.
Características
IR Preheater Support
Soporte para Precalentador IR
Ref. PHS-SA
a estaciones de
aire caliente
Conector de seguridad
ESD
Abrazadera para la mangueraTire hacia abajo para trabajar Eje vertical con regla
When you have finished
raise the tool to free up the
workspace.
www.jbctools.com
9

Ajuste de altura
El brazo RWS-A permite ajustar diferentes
alturas en función de cada necesidad de
trabajo gracias a la regla del eje vertical.
Es necesario fijar el brazo con el pomo de
fijación inferior, que garantiza la estabilización
del mismo. Asegúrese que antes de regular la
altura, el pomo superior esté aflojado.
Montaje

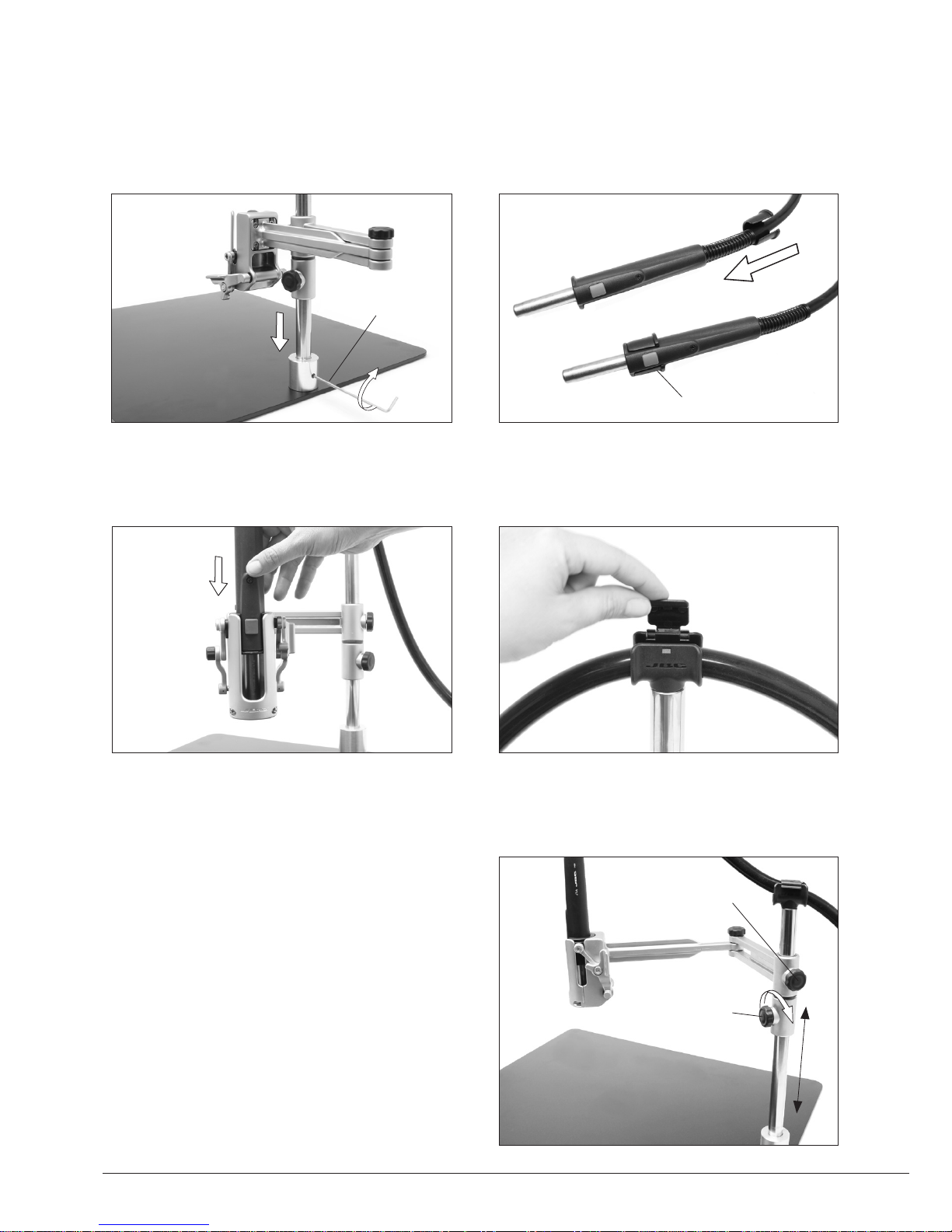

Haga encajar el soporte de la herramienta con la
base y atornille con una llave Allen.
Deslice el adaptador a lo largo del mango hasta
el final del mismo.
1. Coloque el soporte de herramienta
3. Coloque la herramienta 4. Pase la manguera por la abrazadera
2. Coloque el adaptador (JT/TE)
Adaptador
Coloque la herramienta empujando hacia abajo,
hasta que el adaptador tope con la corredera.
Llave Allen
Pomo inferior
de fijación
Pomo superior
de fijación
10

Ajuste de la posición de trabajo
El brazo RWS-A permite ajustar diferentes posiciones en función de sus necesidades de trabajo.
Ajuste los dos ejes a la posición deseada y
fíjelos con los pomos de fijación.
Vista superior
Mantenimiento
- Compruebe periódicamente que el brazo
RWS-A esté limpio, en particular las partes
deslizantes y el eje.
- Utilice un paño húmedo para limpiar. Sólo
utilice alcohol para las partes metálicas.
- Cambie cualquier pieza defectuosa o
dañada. Utilice solamente recambios
originales de JBC.
-Cualquier reparación sólo podría ser
realizada por un servicio técnico oficial JBC.
Mantenga
limpias las partes
deslizantes
www.jbctools.com
11

Seguridad
Es necesario seguir estas directrices de seguridad para proteger su salud y
prevenir cualquier choque eléctrico, heridas, fuego o explosiones.
- No utilice el equipo para otros fines que no sea la reparación de PCBs. El uso incorrecto puede
causar fuego.
- No trabaje con tensión.
- La temperatura de las superficies accesibles puede ser alta incluso cuando la unidad está apagada.
Manipule con cuidado.
- Tenga cuidado con el humo producido al trabajar.
- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.
- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.
Así evitará cualquier daño.
- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas personas
con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o con falta de
experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones relativas al uso
del aparato de una manera segura y entiendan los riesgos que implica. Los niños no deben jugar
con el aparato.
- Los niños no deberán realizar tareas de mantenimiento sin supervisión.
Especificaciones
-Peso total: 5 kg (11.02 lb)
- Dimensiones de la base: 270 x 400 mm (10.63 x 15.75 in)
- Altura: 386,5 mm (15.21 in)
- Longitud del brazo: 444,5 mm (17.50 in)
- Conector de seguridad ESD
Cumple con las normas CE.
Seguridad ESD.
12

Entlötarm
Ref. RWB-A
www.jbctools.com
13

Tool Arm
Werkzeugarm ......................................... 1 Einheit
Adapters ................................................ 1 Einheit
Ref. 0017058 (für JT-TA Heißluftkolben)
0017059 (für TE-TB Präzisions-
Heißluftkolben)
Handbuch .............................................. 1 Einheit
Ref. 0017489
Base
Grundplatte ............................................ 1 Einheit
Screw
Schraube ................................................ 1 Einheit
Ref. 0017057
Allen key
Inbusschlüssel ........................................ 1 Einheit
Ref. 0013609
Packliste
Die folgenden Artikel sollten enthalten sein:
Ref. RWS-A
PHS Rework Adjustable Arm
14
www.jbctools.com

Ideal zur Arbeit mit JBC-Heißluftstationen und einer Unterheizung, insbesondere der PHS-KB.
Merkmale
IR Preheater Support
Halter für IR-Unterheizung
Ref. PHS-SA
Heißluftstationen
ESD-Sicherheitsstecker
Wenn Sie fertig sind,
heben Sie das Werkzeug an,
um Arbeitsraum zu schaffen.
SchlauchklemmeLegen Sie den Hebel um, um
das Werkzeug abzusenken
Vertikale Achse mit
Maß-Skalierung
(cm/Inch)
www.jbctools.com
15

Montage
1. Einstellung des Werkzeugarms 2. Einsetzen des Adapters (JT/TE)
Höheneinrichtung
Dank seiner Maß-Skalierung auf der vertikalen
Achse ermöglicht der RWS-A Arm, je nach
Anwendung, verschiedene Höhen einzustellen.
Bringen Sie den Werkzeugständer in die
gewünschte Höhe und fixieren Sie diese durch
Anziehen des unteren Drehknopfs, um Stabilität
zu gewährleisten. Vergewissern Sie sich, dass
der untere Drehknopf entriegelt ist, bevor Sie
den Werkzeughalter verschieben.
Befestigen Sie den Werkzeugarm an der
Grundplatte und ziehen Sie die Schraube an.
Schieben Sie den Adapter am Schlauch entlang
bis zum Griffende.
3. Einbau des Werkzeugs 4. Legen Sie den Schlauch in die Klemme
Adapter
Schieben Sie das Werkzeug so weit wie
möglich ein.
Inbusschlüssel
Unterer
Drehknopf
Oberer
Drehknopf
16

Einrichtung der Arbeitsposition
Der RWS-A Arm ermöglicht die Einrichtung verschiedener Positionen je nach Ihren betrieblichen
Anforderungen.
Der frei bewegliche Arm deckt alle Arbeitsbereiche ab.
Bringen Sie den Arm in Position
und ziehen Sie die Drehknöpfe an.
Draufsicht
Wartung
- Überprüfen Sie regelmäßig, dass der
RWS-A sauber ist, vor allem die Gleitstücke
und der Schaft.
- Verwenden Sie ein feuchtes Tuch zur
Reinigung. Alkohol darf nur zur Reinigung
der Metallteile benutzt werden.
- Jedes defekte oder schadhafte Teil
austauschen. Nur Original-Ersatzteile von
JBC verwenden.
- Reparaturen dürfen nur von dem
Vertragskundendienst von JBC
durchgeführt werden.
Halten Sie die
Gleitstücke sauber
www.jbctools.com
17

Sicherheit
- Verwenden Sie das Gerät für keinen anderen Zweck als das Leiterplatten-Rework.
Unsachgemäße Verwendung kann Feuer hervorrufen.
- Die Temperatur zugänglicher Flächen kann nach Abschalten des Geräts noch hoch bleiben. Mit
Vorsicht zu handhaben.
- Sich vor dem beim Löten entstehenden Rauch in Acht nehmen.
- Ihren Arbeitsplatz sauber und aufgeräumt halten. Bei der Arbeit geeignete Schutzbrille und
Handschuhe tragen, um gesundheitliche Schäden zu vermeiden.
- Im Umgang mit flüssigen Zinnrückständen muss äußerste Sorgfalt walten.
- Dieses Gerät kann von Kindern über acht Jahren und auch Personen mit körperlicher, sinnlicher
oder geistiger Behinderung oder mangelnder Erfahrung benutzt werden, nachdem ihnen
angemessene Überwachung oder Einweisung hinsichtlich der Verwendung des Geräts und der
damit verbundenen Risiken gegeben worden ist. Kinder dürfen mit dem Gerät nicht spielen.
- Wartung darf nicht von Kindern durchgeführt werden, wenn sie hierbei nicht beaufsichtigt werden.
Technische Daten
Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen
Schlag, Verletzung, Feuer oder Explosion zu vermeiden.
-Gesamtgewicht: 5 kg (11.02 lb)
- Abmessungen (Grundplatte): 270 x 400 mm (10.63 x 15.75 in)
- Höhe: 386,5 mm (15.21 in)
- Armlänge: 444,5 mm (17.50 in)
- ESD-Sicherheitsstecker
Erfüllt EG-Normen
ESD-gerechtes Gehäuse “skin effect”
18

PHS 返工调节臂
Ref. RWS-A
www.jbctools.com
19

产品描述
需包含以下部件：
工具臂............................................................1件
工具夹钳.......................................................1件
Ref.0017058(用于JT-TA加热器)
0017059(用于TE-TB精密加热器)
说明书............................................................1件
Ref.0017489
底座................................................................1件
螺丝钉...........................................................1件
Ref.0017057
六角扳手........................................................1件
Ref.0013609
Ref. RWS-A
PHS Rework Adjustable Arm
20
www.jbctools.com
