jbc HDE-1B User manual

Heavy Duty station
Ref. HDE-B
English 3
Page
www.jbctools.com
Deutsch 39
Español 21
中文 57

www.jbctools.com
2 3
Manual ............................. 1 unit
Ref. 0016161
Packing List

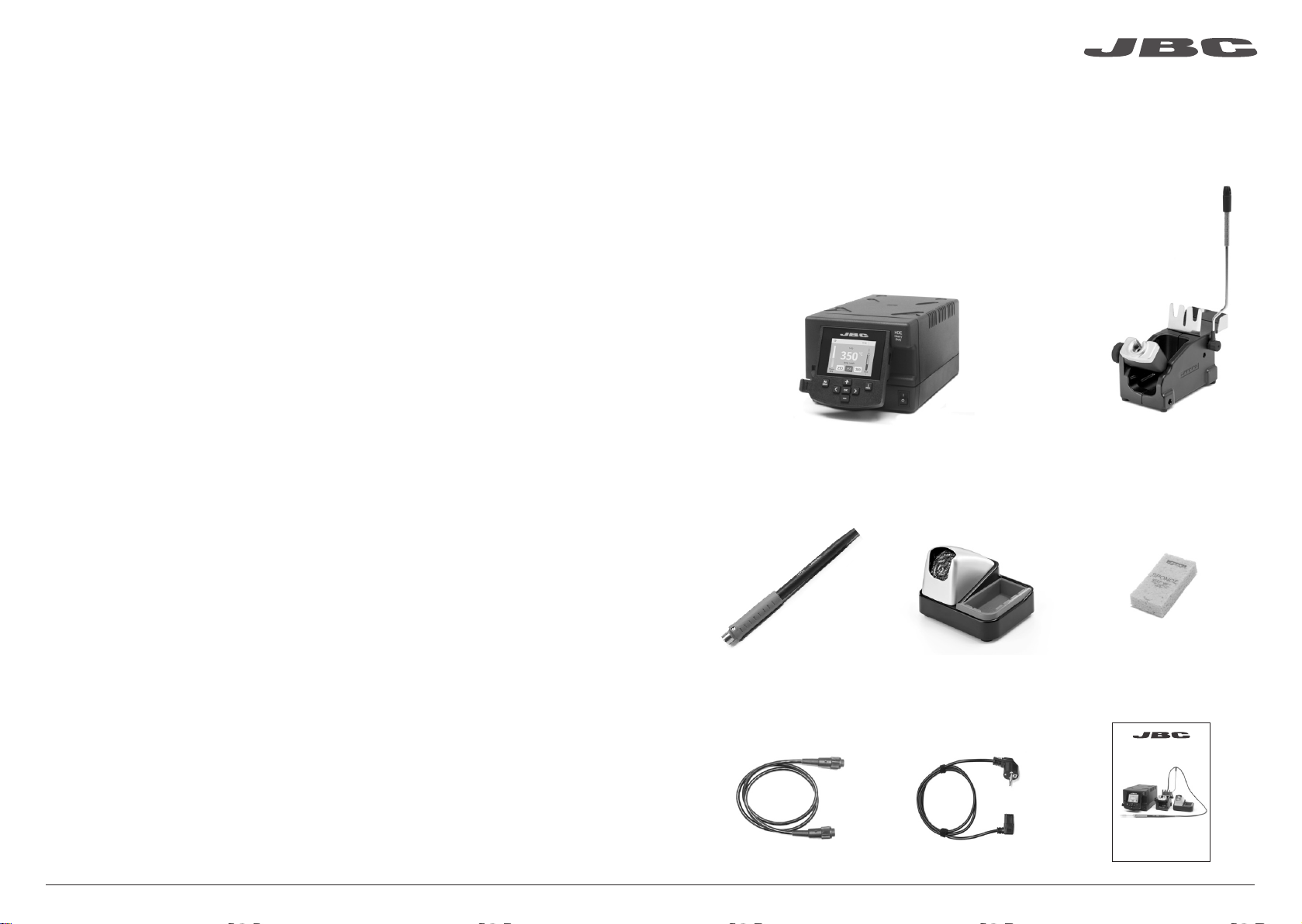

The following items should be included:
HDE Control Unit .......................................................................... 1 unit
Ref. HDE-1B (120V)
HDE-2B (230V)
HDE-9B (100V)
Stand ................ 1 unit
Ref. HD-SD
HD Purpose Handle ....... 1 u.
Ref. T470-A
Heavy Duty station
Ref. HDE-B
Stand Cable ................. 1 unit
Ref. 0011283
Tip Cleaner ................... 1 unit
Ref. CL9885
Sponge ............................ 1 unit
Ref. S0354
Power Cord ................... 1 unit
Ref. 0010569 (230V)
0013671 (100/120V)
ww w. jb ctool s.co m

www.jbctools.com
Features
USB-A connector
Tilt the display for
easy reading
2.8” Color TFT screen
Use this foot switch to enable/disable a module or make the tool enter/exit Sleep mode.
If you do not have a module, you can link up the P-305 Pedal Kit to the tool port.
4 5
Stand
Ref. HD-SD
HDE Control Unit
RJ12 connector
for Robot system
Peripheral connector
for joining modules
and pedals
USB-B
connector
Equipotential
connection
Power Socket
HD Purpose
Handle
Ref. T470-A
C470 cartridges
Required but not
supplied
Stand cable
Ref. 0011283
Peripherals
Join the station port with 1 module and 1 pedal. See the compatible peripherals below:
Fume Extractor Switch
Ref. FSE-A
Nitrogen Flow Regulator
Ref. MNE-A
Pedal
Ref. P-005

www.jbctools.com
6 7

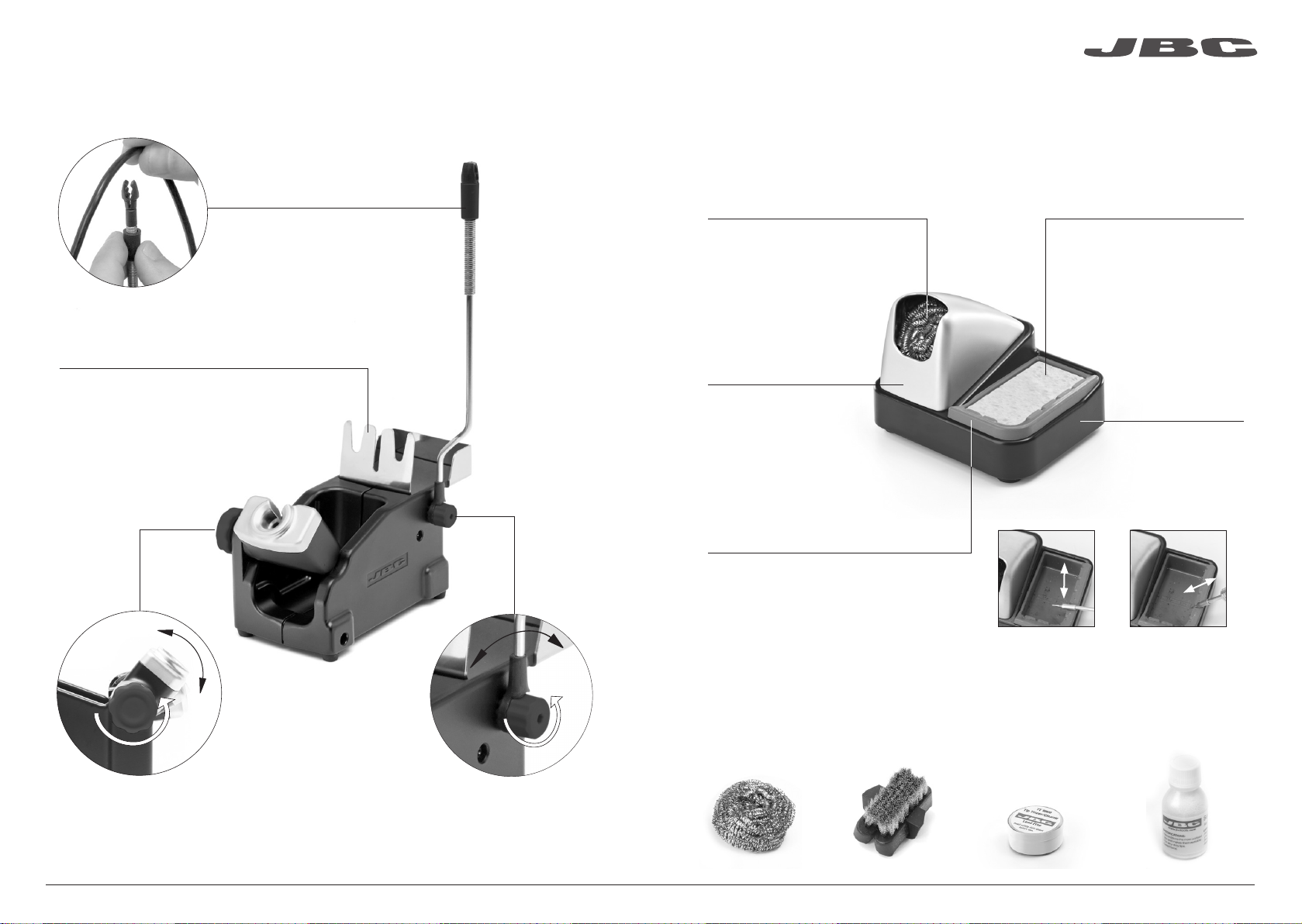

Cable collector
Keeps working area free of cable.
Quick tip changer
The cartridge extractor / inserter system
permits switching cartridges without
interrupting your work.
Adjustable tool holder
Suits your work position.
Adjustable cable collector
Adjustable Stand
Improve thermal transfer by cleaning the tip after each solder joint.
Tip Cleaner
Optional
Brass Wool
Ref. CL6210
Inox Wool
Ref. CL6205
Metal Brush
Ref. CL6220
Tip-Tinner
Ref. TT-A
Sand
Ref. CL6211
Splashguard
Non-slip base
Sponge
Ref. S0354
Wiper
Ref. CL0236
Very effective cleaning method.
It leaves a small layer of
solder on the tip to
prevent oxidation
between cleaning
and rewetting.
It prevents splashing
of solder particles
when using the brass
wool.
Heavy weighted non-
slip base for simple-
handed cleaning.
The least harmful cleaning
method. Keep the sponge damp
with distilled water when working
to avoid tip wear.
A temperature resistant receptacle lets
the operator remove excess solder by
gently tapping or wiping.
Tapping: Wiping:
Tap gently to remove
excess solder.
Use the slots to
remove remaining
particles.

www.jbctools.com
Nitrogen feed
8 9
*Mark
Loosen the screw. Place the Soldering Iron
in the extractor and remove the cartridge.
Insert the cartridge and press slightly to
the mark*.
Once the cartridge is properly inserted we recommend tightening the screw to prevent it turning.
Important: It is essential to insert the cartridges as far as the mark for a proper connection.

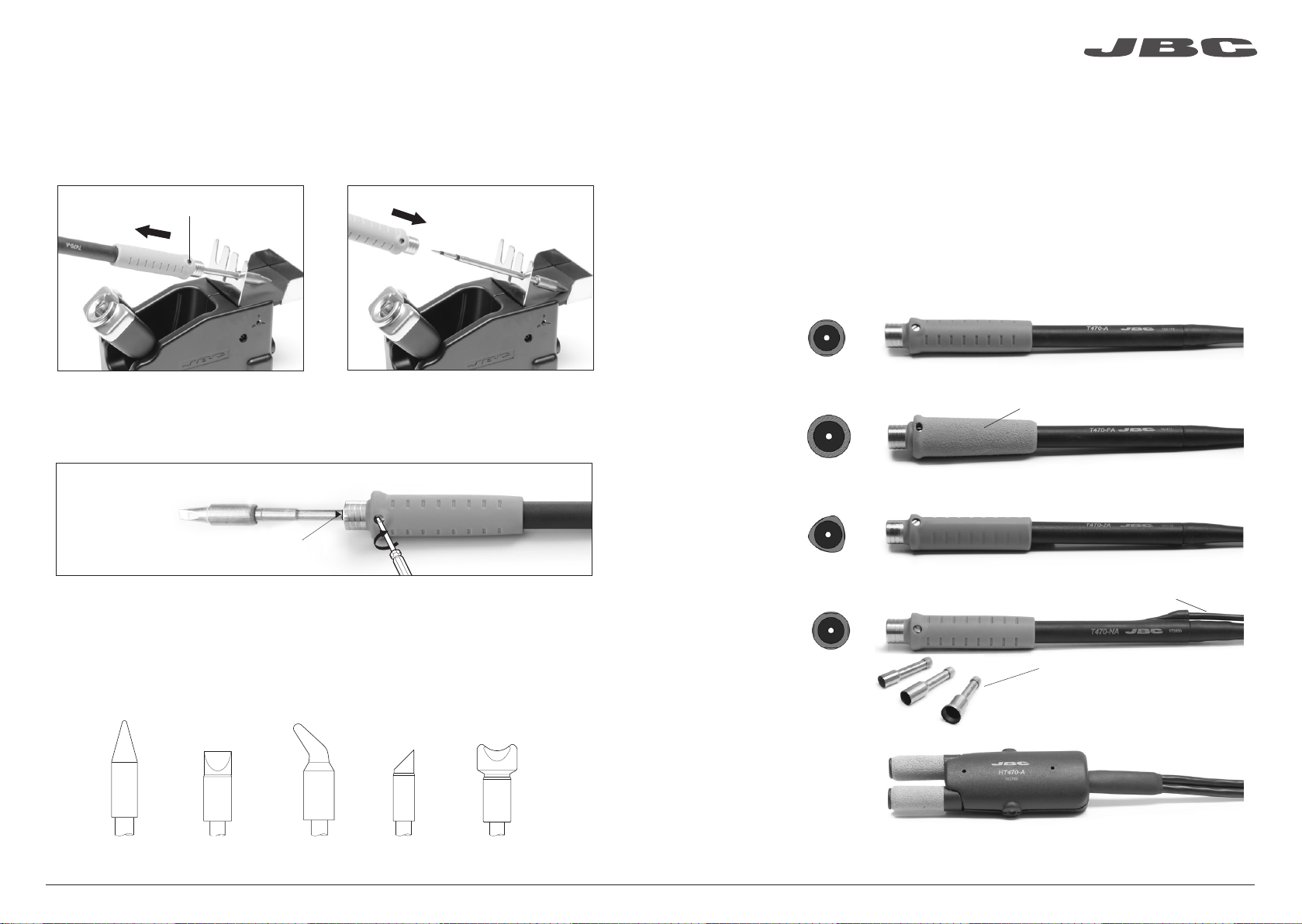

Changing Cartridges
Compatible cartridges
The HDE works with T470 handles and C470 cartridges. Find the model that best suits your
soldering needs in www.jbctools.com
Round Chisel Round bent Bevel Special models
1. Removing 2. Inserting
3. Fixing
Screw
T470 Handles for Heavy Duty
Use C470 Cartridge range
For intensive soldering jobs requiring continued high thermal power. They feature a non-slip-grip with
a good thermal insulation and a screw which fixes the cartridge and prevents rotation.
Note: All models are supplied with a 1.5m cable except those specified with 3m.
Only used with two
HDE-B control units
and a HDT-SD stand.
Compatible Tools
Foam
Tri-lobed HD Handle
Ref. T470-ZA
HD Purpose Handle HD Purpose Handle with 3m cable
Ref. T470-A Ref. T470-SA
Thermal Insulator HD Handle Thermal Insulator HD Handle with 3m cable
Ref. T470-FA Ref. T470-MA
Nitrogen HD Handle
Ref. T470-NA
Nozzles
Ref. B6193
B6194
B6195
HD Thermal Tweezers
Ref. HT470-A
The MNE Nitrogen
Flow Regulator
is required.
Only used with a
DN-SE stand.
For better
handling
of the tool.

380ºC
Port
1
Power
45%
Selected 380ºC
T470
17:14
Sleep
Port
1
Tool in the stand
17:14
Actual Temp. 180ºC
T470
Delay to hibernation: 29:30
Port
1
Actual Temp. 25ºC
17:14
T470
Hibernation
380ºC
Port
1
Power
45%
Temp. Levels
T470
250 380 400
17:14
www.jbctools.com
10 11
3. Hibernation
Operation

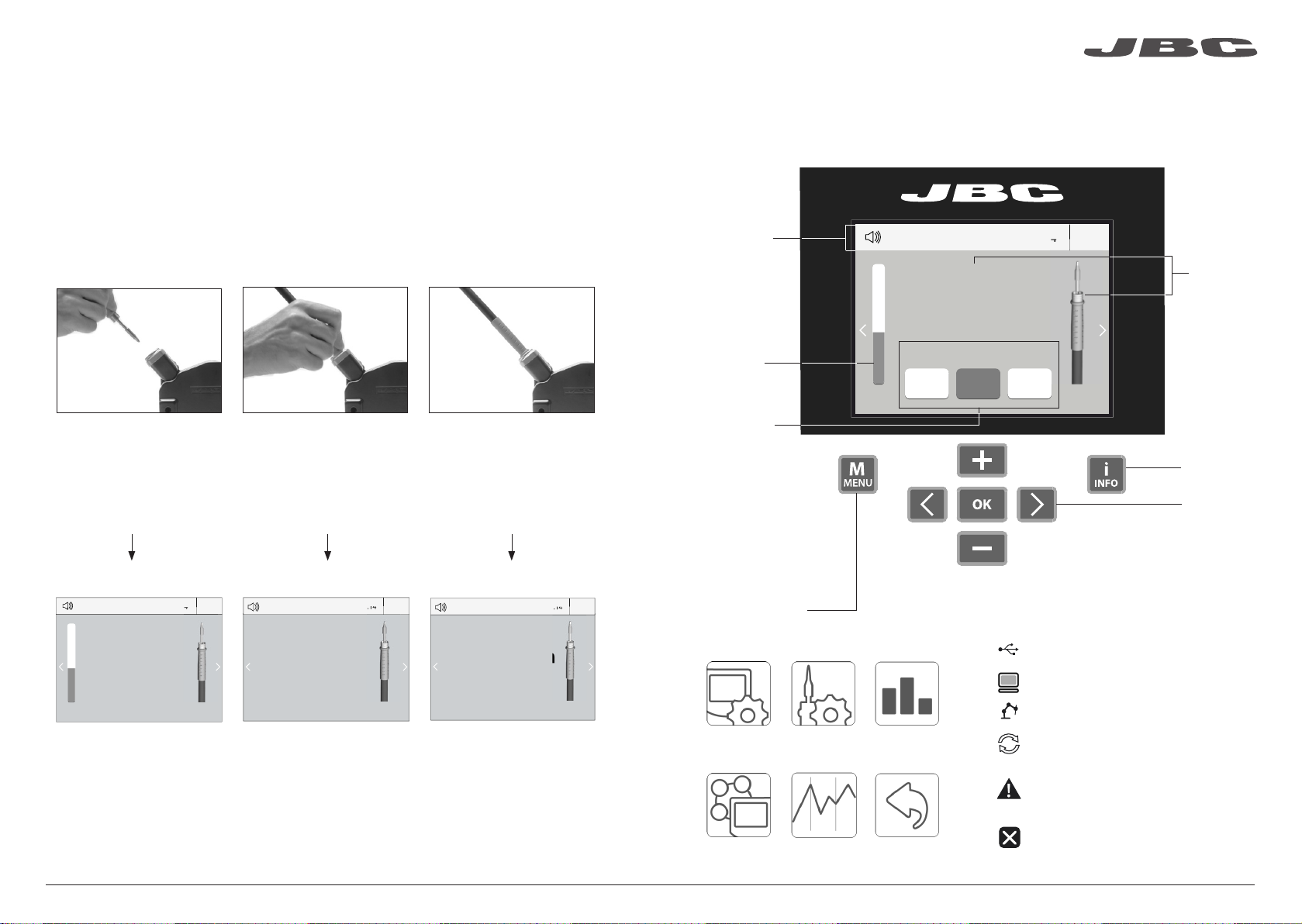

The JBC Exclusive Heating System
This revolutionary technology is able to recover tip temperature extremely quickly. It allows the user
to work at a lower temperature and improve the quality of soldering. The tip temperature is further
reduced thanks to the Sleep and Hibernation modes which increase the tip life by 5.
1. Work 2. Sleep
When the tool is lifted from the
stand the tip will heat up to the
selected temperature.
When the tool is in the stand,
the temperature falls to the
preset sleep temperature.
After longer periods of
inactivity, the power is cut off
and the tool cools down to
room temperature.
Tools Menu:
· Set Sleep temperature
· Set Sleep delay
(from 0 to 9 min or no Sleep)
· Set Hibernation delay
(from 0 to 60 min or no
hibernation)
Tools Menu: Tools Menu:
Long time in
the stand
· Set temperature limits
· Select temperature levels
USB flash drive is connected.
Station is controlled by a PC.
Station is controlled by a robot.
Station software update.
Press INFO to start the process.
Warning.
Press INFO for failure description.
Error. Press INFO for failure description,
the type of error and how to proceed.
System notifications (Status Bar)Menu Options
Station
Information
Power
indicator
Tool
in use
Work Screen
Status bar
The HDE offers an intuitive user interface which provides quick access to station parameters.
Change
port
Displayed if
temperature
levels are
activated
Station Tools Counters
ResetGraphicsPeripherals
Press INFO for each parameter description.

Port 1 - T470
450
400
350
300
250
150
100
50
200
Power Temp
17:14
www.jbctools.com
12 13
Soldering Net
Remotely manage and monitor as many stations as your Windows PC can handle.
Functions:
- Set all the station parameters from your PC.
- Organize groups of stations and set all their parameters at the same time.
- Store specific configurations for later uses.
- Analyze the soldering graphics of the stations on your PC and export them.
1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html
2. Connect the stations via USB-B connector and the PC will automatically detect them.
3. The notification will be displayed on the station.
JBC
Manager
software
any JBC
station
USB Hub
By pressing Graphics in the main MENU, temperature and power figures in real
time are displayed for each port. This helps you decide which tip to use to obtain
the best quality solder joints.
Process analysis
Export graphics
Insert a USB flash drive into the USB-A
connector to save your soldering process in
csv format.
Graphics
Temperature
Power (%)
See other
port graphic

www.jbctools.com

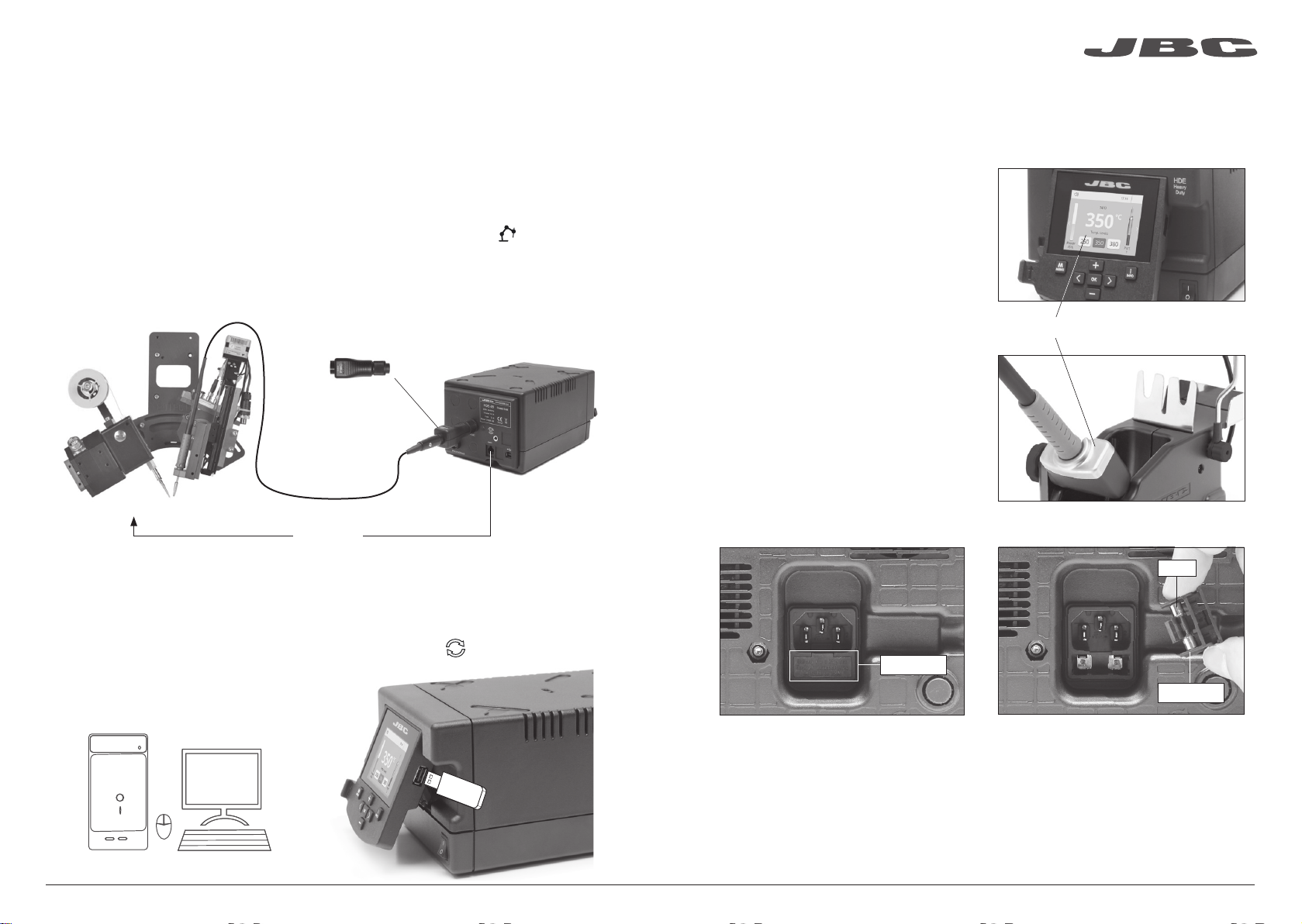

- Replace a blown fuse as follows:
- Replace any defective or damaged pieces. Use original JBC spare parts only.
- Repairs should only be performed by a JBC authorized technical service.
14 15
Clean periodically
Maintenance
Before carrying out maintenance or storage, always allow the equipment to cool.
- Clean the station screen with a glass cleaner
or a damp cloth.
1. Pull off the fuse holder and remove the
fuse. If necessary use a tool to lever it off.
2. Press the new fuse into the fuse holder
and return to the station.
- Use a damp cloth to clean the casing and
the tool. Alcohol can only be used to clean
the metal parts.
- Periodically check that the metal parts of
the tool and stand are clean so that the
station can detect the tool status.
Fuse holder
Fuse holder
- Maintain tip surface clean and tinned prior
to storage in order to avoid tip oxidation.
Rusty and dirty surfaces reduce heat
transfer to the solder joint.
- Periodically check all cables and tubes.
Fuse
1. Connect the tool to the station port by means of the CHB-A converter.
2. Connect your Robot system to the Robot connector (RJ12) of the station.
DB9-RJ12 Adapater available only if necessary (Ref. 0013772).
3. Enable the Robot option in the station settings and the notification will be displayed:
4. Set your Robot’s commands according to the Robot Communication Protocol, available on the
website www.jbctools.com/jbcsoftware-menu-115.html.
Manage and monitor the station using a Robotic system.
Working with Robots
HDE
Control Unit
Robot
Update the station software
1. Download the JBC Update file from
www.jbctools.com/software.html and save
it on a USB flash drive. Preferably one with
no other files.
JBC
Update file
Converter
Ref. CHB-A
2. Insert the USB flash drive.
The icon is diplayed while updating.
RS-232
connection

www.jbctools.com
16 17
HDE-1B 120V 50/60Hz. Input fuse: 4A. Output: 47V
HDE-2B 230V 50/60Hz. Input fuse: 2A. Output: 47V
HDE-9B 100V 50/60Hz. Input fuse: 4A. Output: 47V
- Weight: 6 Kg (13.3 lb)
- Dimensions: 145 x 120 x 225mm
- Output Peak Power: 250W
- Temperature Range: 90-500 ºC (190-932 ºF)
- Idle Temp. Stability (still air) ±1.5 ºC (±3 ºF)
- Tip to ground resistance: <2 ohms
- Tip to ground voltage: <2mV RMS
- Ambient Operating Temperature: 10-40 ºC (50-104 ºF)
- USB-A / USB-B / Peripherals connectors
- RJ12 connector for Robot
Complies with CE standards
ESD protected housing “skin effect”
SpecificationsSafety
It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.
- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.
- The power cord must be plugged into approved bases. Be sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.
- Do not work on electrically live parts.
- The tool should be placed in the stand when not in use in order to activate the sleep mode.
The soldering tip, the metal part of the tool and the stand may still be hot even when the station is
turned off. Handle with care, including when adjusting the stand position.
- Do not leave the appliance unattended when it is on.
- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.
- Use a “non residue” classified flux and avoid contact with skin or eyes to prevent irritation.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protective glasses and gloves when
working to avoid personal harm.
- Utmost care must be taken with liquid tin waste which can cause burns.
- This appliance can be used by children over the age of eight and also persons with reduced
physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.

www.jbctools.com
18 19
Estación de alta potencia
Ref. HDE-B

www.jbctools.com
20 21
Manual ....................... 1 unidad
Ref. 0016161
Composición
Los siguientes artículos deben estar incluidos:
HDE Control Unit
HDE Unidad de Control ........................................................... 1 unidad
Ref. HDE-1B (120V)
HDE-2B (230V)
HDE-9B (100V)
Stand
Soporte ....... 1 unidad
Ref. HD-SD
HD Purpose Handle
Mango HD ................ 1 unidad
Ref. T470-A
Heavy Duty station
Ref. HDE-B
Stand Cable
Cable del soporte .......... 1 ud.
Ref. 0011283
Tip Cleaner
Limpiador de
puntas ...................... 1 unidad
Ref. CL9885
Sponge
Esponja ....................... 1 unidad
Ref. S0354
Power Cord
Cable de red .................... 1 ud.
Ref. 0010569 (230V)
0013671 (100/120V) ww w. jb ctool s.co m

www.jbctools.com
Prestaciones
Conector USB-A
Incline la pantalla
para una mejor
lectura
Pantalla color TFT de 2,8”
Utilice el pedal para habilitar/deshabilitar un módulo o hacer que la herramienta entre o salga del estado
de Sleep. Si usted no dispone de un módulo, puede unir directamente el pedal al puerto de herramienta
mediante el Kit P-305.
22 23
Stand
Soporte
Ref. HD-SD
HDE Control Unit
HDE Unidad de Control
Conector RJ12 para
sistemas de robot
Conector para
enlazar módulos y
pedales
Conector USB-B
Conexión
equipotencial
Toma de red
HD Purpose Handle
Mango HD
Ref. T470-A
Cartuchos C470
Necesarios pero
no suministrados
Stand Cable
Cable del soporte
Ref. 0011283
Periféricos
Enlace el puerto de la estación con 1 módulo y 1 pedal. Vea los periféricos compatibles con la HDE:
Fume Extractor Switch
Interruptor para extractor de humos
Ref. FSE-A
Nitrogen Flow Regulator
Regulador de caudal de nitrógeno
Ref. MNE-A
Pedal
Ref. P-005

www.jbctools.com
24 25
Mejore la transferencia térmica de la punta limpiándola después de cada soldadura.
Limpiador de Puntas
Opcional
Brass Wool
Lana de latón
Ref. CL6210
Inox Wool
Lana inoxidable
Ref. CL6205
Metal Brush
Cepillos de metal
Ref. CL6220
Tip-Tinner
Reestañador de puntas
Ref. TT-A
Sand
Arena
Ref. CL6211
Splashguard
Protección
anti-salpicaduras Non-slip base
Base antideslizante
Sponge
Esponja
Ref. S0354
Wiper
Limpiador
Ref. CL0236
Método de limpieza muy
efectivo. Deja una fina capa
de soldadura en la punta para
prevenir la oxidación hasta el
siguiente uso.
Previene las salpicaduras
de partículas de
soldadura.
No es necesario
sujetar la base al
limpiar.
El método de limpieza más
eficaz y menos dañino.
Mantenga la esponja húmeda
con agua destilada, así evitará el
desgaste de la punta.
Receptáculo resistente a la temperatura
que permite al usuario eliminar el
exceso de soldadura golpeteando la
punta suavemente. Se puede extraer
fácilmente para su limpieza.
Golpeteo: Limpieza:
Golpee suavemente
para retirar el exceso
de soldadura.
Use las ranuras para
retirar las partículas
restantes.
Cambio rápido de cartuchos
Cambie cartuchos sin interrumpir su trabajo.
Recogecable
Reduce las molestias del cable
y mantiene el área de trabajo ordenada
Recogecable ajustableSoporte de herramienta ajustable
Se adapta a su posición de trabajo.
Soporte ajustable

www.jbctools.com
Entrada de
nitrógeno
26 27
*Marca
Desenrosque el tornillo. Coloque el soldador
en el extractor y tire para retirar el cartucho.
Inserte el nuevo cartucho presionando
ligeramente hasta la marca*.
Una vez el cartucho se ha insertado correctamente, enrosque el tornillo para fijarlo.
Importante: Es necesario insertar el cartucho hasta la marca para una conexión correcta.
Cambiar cartuchos
Cartuchos compatibles
La HDE funciona con mangos T470 y cartuchos C470. Encuentre el modelo que mejor se adapte a
sus necesidades de soldadura en www.jbctools.com
1. Retirar 2. Insertar
3. Fijar
Desenroscar
Mangos para aplicaciones de alta demanda térmica
Utiliza la gama de cartuchos C470
Para trabajos de soldadura intensivos que requieran una alta potencia térmica continuada.
Estos modelos cuentan con una empuñadura anti-deslizante, con aislamiento térmico y con un
tornillo que fija el cartucho para prevenir su rotación y movimiento.
Herramientas compatibles
Nota: Todos los modelos se suministran con 1,5m de cable excepto aquellos especificados con 3m.
Se requieren dos unidades
de control HDE-B y un
soporte HDT-SD.
Espumado
Tri-lobed HD Handle
Mango HD trilobular
Ref. T470-ZA
HD Purpose Handle HD Purpose Handle with 3m cable
Mango HD Mango HD con cable de 3m
Ref. T470-A Ref. T470-SA
Thermal Insulator HD Handle Thermal Insulator HD Handle with 3m cable
Mango HD con aislamiento térmico Mango HD con aislamiento térmico con cable de 3m
Ref. T470-FA Ref. T470-MA
Nitrogen HD Handle
Mango HD con aporte de nitrógeno
Ref. T470-NA
Boquillas
Ref. B6193
B6194
B6195
HD Thermal Tweezers
Pinza HD
Ref. HT470-A
Se requiere un
regulador de caudal
de nitrógeno MNE y
un soporte DN-SE.
Para un mejor
agarre de la herra-
mienta.
Redondo Cincel Redondo
curvado
Bisel Modelos
especiales

380ºC
Port
1
Power
45%
Selected 380ºC
T470
17:14
Sleep
Port
1
Tool in the stand
17:14
Actual Temp. 180ºC
T470
Delay to hibernation: 29:30
Port
1
Actual Temp. 25ºC
17:14
T470
Hibernation
380ºC
Port
1
Power
45%
Temp. Levels
T470
250 380 400
17:14
www.jbctools.com
28 29
Station Tools Counters
ResetGraphicsPeripherals
3. Hibernación
Funcionamiento
El Exclusivo Sistema Calefactor de JBC
Nuestra tecnología revolucionaria es capaz de recuperar la temperatura de la punta de forma
extremadamente rápida. Esto significa que el usuario puede trabajar a una temperatura más baja
y mejorar la calidad de la soldadura. Esta temperatura se reduce aún más gracias a los modos de
Sleep e Hibernation que incrementan hasta 5 veces la vida de las puntas.
1. Trabajo 2. Sleep
Al levantar la herramienta
del soporte, la punta se
calienta hasta la temperatura
seleccionada.
Cuando la herramienta está
en el soporte, la temperatura
se reduce a la temperatura de
Sleep predefinida.
Tras largos períodos de
inactividad, se corta el
suministro de energía y
la punta se enfría hasta
temperatura ambiente.
Menú Tools:
· Configure la temperatura
de Sleep
· Configure el tiempo de
retraso de Sleep
(de 0 a 9 min o ninguno)
· Configure el retraso de
Hibernación
(de 0 a 60 min o ninguno)
Menú Tools: Menú Tools:
Largos
períodos en
el soporte
· Configure límites de
temperatura.
· Seleccione niveles de
temperatura.
Unidad de memoria USB conectada.
Estación controlada por un PC.
Estación controlada por un robot.
Actualización del software de la estación.
Pulse INFO para iniciar el proceso.
Aviso.
Pulse INFO para la descripción del fallo.
Error. Pulse INFO para la descripción del
fallo, el tipo de error y cómo proceder.
Notificaciones (Barra de estado)
Ayuda de la
estación
Indicador de
potencia
Herramienta
en uso
Pantalla de trabajo
Barra de
estado
La HDE-B presenta una interfaz de usuario intuitiva y ofrece un rápido acceso a los parámetros.
Cambio de
puerto
Se muestra si
los niveles de
temperatura
están activos
Pulse INFO para la descripción de parámetros.
Opciones de Menú

Port 1 - T245
450
400
350
300
250
150
100
50
200
Power Temp
17:14
www.jbctools.com
30 31
Graphics
Pulsando sobre Graphics en el menú principal, se muestran las respuestas de
temperatura y potencia en tiempo real de cada puerto. Esto le ayudará a decidir
cuál es la punta más adecuada para obtener la mejor calidad en sus soldaduras.
Análisis del proceso
Exporte gráficos
Inserte una unidad de memoria USB para
guardar su proceso de trabajo en formato csv.
Temperatura
Potencia (%)
Vea el gráfico
del otro puerto
Red de soldadura
Gestione y monitorice tantas estaciones como soporte su PC.
Funciones:
- Configure todos los parámetros de la estación desde su PC.
- Organice grupos de estaciones y configure todos sus parámetros al mismo tiempo.
- Guarde configuraciones específicas para usos posteriores.
- Analice gráficos del proceso de soldadura de las estaciones desde su PC y expórtelos.
cualquier
estación
JBC
JBC
Manager
software
USB Hub
1. Descargue el software JBC Manager y el manual de usuario de www.jbctools.com/manager.html
2. Conecte las estaciones a través del conector USB-B y el PC las detectará automáticamente.
3. La notificación se mostrará en la estación.

www.jbctools.com
32 33
Mantenga limpio
HDE
Unidad de
Control
1. Conecte la herramienta a la estación utilizando el convertidor CHB-A.
2. Conecte su sistema robotizado al conector Robot de la estación (RJ12).
Si lo necesita, el adaptador DB9-RJ12 puede encontrarlo con la referencia Ref. 0013772.
3. Active la opción de robot en la estación y se mostrará la siguiente notificación:
4. Configure su sistema robotizado según el Protocolo de Comunicación para Robots,
que encontrará en www.jbctools.com/jbcsoftware-menu-115.html.
Gestione y monitorice la estación por medio de un sistema robotizado.
Trabajar con Robots
Robot
Actualice el software de la estación
1. Descargue el archivo de actualización de
www.jbctools.com/software.html
cuando esté disponible y guárdelo en una
unidad de memoria USB (preferentemente
una sin otros archivos).
JBC
Update File
Convertidor
Ref. CHB-A
Conexión
RS-232
2. Inserte la unidad de memoria USB.
La notificación se muestra mientras
se actualiza el software.
Mantenimiento
Antes de realizar tareas de mantenimiento o almacenar, desconecte el equipo y déjelo enfriar.
1. Tire del portafusible para retirar el fusible.
Si lo precisa, utilice una pequeña palanca.
2. Sustituya el fusible y coloque de nuevo el
portafusibles en su sitio.
- Use un paño húmedo para limpiar la
pantalla del equipo, la carcasa y la
herramienta. Puede utilizar alcohol
solamente en las partes metálicas.
- Compruebe periódicamente que las partes
metálicas de la herramienta y del soporte
están limpias. Así la estación puede
detectar el estado de la herramienta y
activar los modos de Sleep o Hibernation.
Portafusible
Portafusible
- Mantenga la punta limpia y estañada la
para evitar su oxidación. Las superfícies
sucias reducen la transferencia térmica a la
soldadura.
- Revise periódicamente los tubos y cables.
Fusible
- Cambie el fusible fundido de la siguiente manera:
- Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC.
- Cualquier reparación sólo se podrá realizar por un servicio técnico oficial JBC.

www.jbctools.com
34 35
HDE-1B 120V 50/60Hz. Fusible de entrada: 4A. Salida: 47V
HDE-2B 230V 50/60Hz. Fusible de entrada: 2A. Salida: 47V
HDE-9B 100V 50/60Hz. Fusible de entrada: 4A. Salida: 47V
- Peso: 6 Kg (13.3 lb)
- Dimensiones: 145 x 120 x 225mm
- Potencia máxima: 250W
- Rango de temperatura: 90-500 ºC (190-932 ºF)
- Estabilidad de temperatura en reposo: ±1.5 ºC (±3 ºF)
- Resistencia punta a tierra: <2 ohms
- Tensión en punta: <2mV RMS
- Temperatura ambiente de trabajo: 10-40 ºC (50-104 ºF)
- Conectores USB-A / USB-B / Peripherals (periféricos)
- Conector RJ12 para Robot
Cumple con las normativas CE
Seguridad ESD
EspecificacionesSeguridad
- No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto
puede causar fuego.
- El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a
tierra correctamente antes de su uso. Al retirarlo, tire del conector, no del cable.
- No trabaje con tensión.
- La herramienta debe permanecer en el soporte mientras no está en uso con el fin de activar el modo
de Sleep o Hibernación. El cartucho y las partes metálicas de la herramienta o del soporte pueden
estar calientes incluso cuando con la estación apagada. Manipule con cuidado, incluso cuando se
ajusta la posición del soporte.
- No deje el aparato desatendido cuando está en funcionamiento.
- No cubra las rejillas de ventilación. El calor puede causar que los productos inflamables se enciendan.
- Utilice flux clasificado como “non residue”. Evite el contacto con la piel y ojos para que no se irriten.
- Tenga cuidado con el humo producido al trabajar.
- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.
Así evitará cualquier daño.
- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.
- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas
personas con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o
con falta de experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones
relativas al uso del aparato de una manera segura y entiendan los riesgos que implica. Los niños
no deben jugar con el aparato.
- Los niños no deberán realizar tareas de mantenimiento sin supervisión.
Es necesario cumplir estas normas de seguridad para prevenir cualquier
choque eléctrico, heridas, fuego o explosiones.

www.jbctools.com
36 37
Hochleistungs-Station
Ref. HDE-B

www.jbctools.com
38 39
Handbuch ................... 1 Stück
Ref. 0016161
Packliste
Die folgenden Artikel sollten enthalten sein:
HDE Control Unit
HDE Steuereinheit ...................................................................... 1 Stück
Ref. HDE-1B (120V)
HDE-2B (230V)
HDE-9B (100V)
Stand
Ablageständer .. 1 Stück
Ref. HD-SD
HD Purpose Handle
HD Handstück .......... 1 Stück
Ref. T470-A
Heavy Duty station
Ref. HDE-B
Stand Cable
Ablageständerkabel .. 1 Stück
Ref. 0011283
Tip Cleaner
Spitzenreinigungs-
system ....................... 1 Stück
Ref. CL9885
Sponge
Schwamm .................... 1 Stück
Ref. S0354
Power cord
Netzkabel ..................... 1 Stück
Ref. 0010569 (230V)
0013671 (100/120V) ww w. jb ctool s.co m
