JUKI DU-1181 User manual

R
取扱説明書 INSTRUCTION MANUAL
使用説明書
No.01
40021786
注意： このたびは、当社の製品を、お買い上げいただきまして、有難うございました。
安全に使用していただくために、使用前に必ずこの取扱説明書をお読みください。
また、いつでもすぐに読めるように、この取扱説明書を保管してください。
NOTE : Read safety instructions carefully and understand them before using.
Retain this Instruction Manual for future reference.
注意 : 為了安全地使用，請您在使用之前一定閱讀本使用說明書。
另外，請您注意保管本使用說明書，以便隨時查閱。
DU-1181

i
ミシン、自動機、付帯装置(以下機械と言う)は、縫製作業上やむをえず機械の可動部品の近くで作業するた
め、可動部品に接触してしまう可能性が常に存在していますので、実際にご使用されるオペレータの方および、
保守、修理等をされる保全の方は、事前に以下の 安全についての注意事項 を熟読されて、十分理解された
上でご使用ください。この取扱説明書 安全についての注意事項 に書かれている内容は、お客様が購入され
た商品の仕様には含まれない項目も記載されています。
なお、本取扱説明書および、製品の警告ラベルを十分理解していただくために、警告表示を以下のように使
い分けております。これらの内容を十分に理解し、指示を守ってください。
安全にご使用していただくために
安全についての注意事項
1. 感電事故防止のため、電装ボックスを開ける必要のある場合は、電源を切り、念のため5 分以上経過し
てから蓋を開けてください。
危険
1. ご使用される前に本取扱説明書および、付属に入っている全ての説明書類を必ずお読みください。
また、いつでもすぐに読めるように、この取扱説明書を大切に保存してください。
2. 本項に書かれている内容は、購入された機械の仕様に含まれていない項目も記載されています。
3. 針折れによる事故防止のため、安全眼鏡を着用してください。
安全装置、警告ラベル
1. 安全装置の欠落による事故防止のため、この機械を操作する際は、安全装置が所定の位置に正しく取
り付けられている事を確認してから操作してください。安全装置については、iv 頁を参照してくださ
い。
注意
基本的注意事項

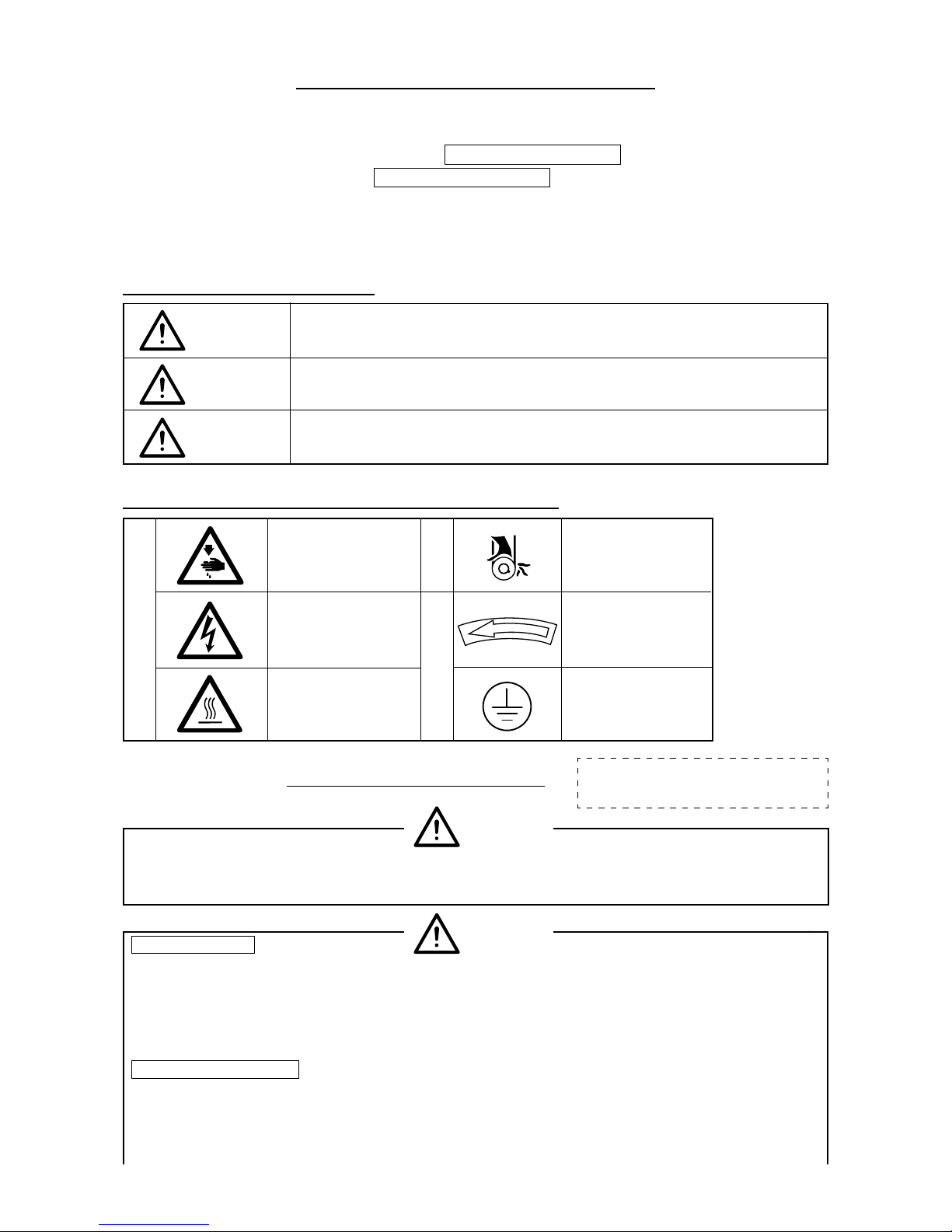

（ ! ）危険の水準の説明
機械操作時、保守時、当事者、第 3 者が取り扱いを誤ったり、その状況を回避し
ない場合、死亡または、重傷を招く潜在的可能性のあるところ。
機械操作時、保守時、当事者、第 3 者が取り扱いを誤ったり、その状況を回避し
ない場合、死亡または、重傷を招く差し迫った危険のあるところ。
機械操作時、保守時、当事者、第 3 者が取り扱いを誤ったり、その状況を回避し
ない場合、中・軽傷害を招くおそれのあるところ。
危険
警告
注意
高電圧部に触れて、
感電の恐れがありま
す。
高温部に触れて、ヤ
ケドの恐れがありま
す。
正しい回転方向を指
示しています。
アース線の接続を指
示しています。
ベルトに巻き込ま
れ、怪我をする恐れ
があります。
運動部に触れて、怪
我をする恐れがあり
ます。
警
告
絵
表
示
指
示
ラ
ベ
ル
( @ ）警告絵表示および表示ラベルの説明
事故とは：人身並びに財産に損害を
与えることをいう。

ii
各使用段階に於ける注意事項
2. 人身事故防止のため、安全装置を外した場合は、必ず元の位置に取り付け、正常に機能することを確
認してください。
3. 人身事故防止のため、機械に貼り付けてある警告ラベルは、常にはっきり見えるようにしておいてく
ださい。剥がれたり汚損した場合、新しいラベルと交換してください。
用途、改造
1. 人身事故防止のため、この機械は、本来の用途および本取扱説明書に規定された使用方法以外には使
用しないでください。
用途以外の使用に対しては、当社は責任を負いません。
2. 人身事故防止のため、機械には、改造等を加えないでください。改造によって起きた事故に対しては、
当社は責任を負いません。
教育訓練
1. 不慣れによる事故防止のため、この機械の操作についての教育、並びに、安全に作業を行うための教
育を雇用者から受け、適性な知識と操作技能を有するオペレータのみが、この機械をご使用ください。
そのため雇用者は、事前にオペレータの教育訓練の計画を立案し、実施することが必要です。
電源を切らなければならない事項
1. 人身事故防止のため、異常、故障が認められた時、停電の時は直ちに電源を切ってください。
2. 機械の不意の起動による事故防止のため、次のような時は、必ず電源を切ってから行ってください。
2-1. たとえば、針、ルーパ、スプレッダー等の糸通し部品へ糸通しする時や、ボビンを交換する時。
2-2. たとえば、機械を構成する全ての部品の交換、または調整する時。
2-3. たとえば、点検、修理、清掃する時や、機械から離れる時。
3. 感電、漏電、火災事故防止のため、電源プラグを抜く時は、コードではなくプラグを持って抜いてく
ださい。
4. 不意の起動による事故防止のため、クラッチモータを使用している場合は、電源スイッチを切った後
もモータは惰性でしばらく回り続けますので完全に止まっていることを確認してから、上記 2の作業
を行ってください。
運 搬
1. 人身事故防止のため、機械の持ち上げは 2 人以上で行い、移動には台車等を使用してください。
2. 人身事故防止のため、持ち上げ、移動の際は転倒、落下等を起こさないよう十分安全策をとってくだ
さい。
3. 予期せぬ事故や、落下事故防止のため、再梱包する場合は、着荷時と同じ状態に再梱包してください。
特に機械に付着した油は、十分に拭き取ってから再梱包してください。
開 梱
1. 人身事故防止のため、開梱は上から順序よく行ってください。木枠梱包の場合は、特に釘には十分注
意してください。また、釘は板から抜き取ってください。
2. 人身事故防止のため、機械は重心位置を確かめて、慎重に取り出してください。
据え付け
（Ⅰ）テーブル、脚
1. 人身事故防止のため、テーブル、脚は、純正部品を使用してください。やむをえず、非純正部品
を使用する場合は、機械の重量、運転時の反力に十分耐え得るテーブル、脚を使用してください。
2. 人身事故防止のため、テーブルと脚の固定は、ボルト結合を推奨しますが、木ねじでの固定はφ
5.1 ×長さ32mm 以上のねじで固定してください。また、下穴を電気ドリル等で深く開けます
と、強度不足となりますので、下穴は喰いつき程度の深さとしてください。固定後、十分なる結
合強度が得られているか、必ず確認してください。
3. 人身事故防止のため、脚にキャスタを付ける場合、十分な強度をもったロック付きキャスタを使
用してください。
電源を切るとは：電源スイッチを切ってから、電源プラグを
コンセントから抜くことを言う。以下同じ

iii
（Ⅱ）ケーブル、配線
1. 感電、漏電、火災事故防止のため、ケーブルは使用中無理な力が加わらないようにしてください。
また、V ベルト等の運転部近くにケーブル配線する時は、30mm 以上の間隔をとって配線して
ください。
2. 感電、漏電、火災事故防止のため、タコ足配線はしないでください。
3. 感電、漏電、火災事故防止のため、コネクタは確実に固定してください。また、コネクタを抜く
時は、コネクタ部を持って抜いてください。
（Ⅲ）接地
1. 漏電、絶縁耐圧による事故防止のため、電源プラグは電気の専門知識を有する人に、適性なプラ
グを取り付けてもらってください。また、電源プラグは必ず接地されたコンセントに接続してく
ださい。
2. 漏電による事故防止のため、アース線は必ず接地してください。
（Ⅳ）モータ
1. 焼損による事故防止のため、モータは指定された定格モータ(純正品)を使用してください。
2. 市販クラッチモータを使用する際は、Vベルトへの巻き込まれ事故防止のため、巻き込み防止付
きプーリカバーが付いたクラッチモータを選定してください。
操作 前
1. 人身事故防止のため、電源を投入する前に、コネクタ、ケーブル類に損傷、脱落、緩み等がないこと
を確認してください。
2. 人身事故防止のため、運動部分に手を入れないでください。また、プーリの回転方向が矢印と一致し
ているか、確認してください。
3. キャスタ付き脚卓を使用の場合、不意の起動による事故防止のため、キャスタをロックするか、アジャ
スタ付きの時は、アジャスタで脚を固定してください。
操作 中
1. 巻き込みによる人身事故防止のため、機械操作中ははずみ車、V ベルト、モータ付近に指、頭髪、衣
類を近づけたり、物を置かないでください。
2. 人身事故防止のため、電源を入れる時、また機械操作中は針の付近や、天びんカバー内に指を入れな
いでください。
3. 機械操作中、釜は高速で回転しています。手への損傷防止のため、操作中は釜付近へ絶対に手を近づ
けないでください。また、ボビン交換の時は電源を切ってください。
4. 人身事故防止のため、機械を倒す時、また元の位置へ戻す時、指等をはさまれないように注意してく
ださい。
5. 不意の起動による事故防止のため、ベルトカバーおよび、Vベルトを外す時は電源を切ってください。
6. サーボモータをご使用の場合は、機械停止中はモータ音がしません。不意の起動による事故防止のた
め、電源の切り忘れに注意してください。
給 油
1. 自動給油の機械には、JUKI マシンオイル No.7 を使用してください。
2. 炎症、カブレを防ぐため、目や身体に油が付着した時は直ちに洗浄してください。
3. 下痢、嘔吐を防ぐため、誤って飲み込んだ場合、直ちに医師の診断を受けてください。
保 守
1. 不慣れによる事故防止のため、修理、調整は機械を熟知した保全技術者が本取扱説明書の指示範囲で
行ってください。また、部品交換の際は、当社純正部品を使ってください。不適切な修理・調整およ
び非純正部品使用による事故に対しては、当社は責任を負いません。
2. 不慣れによる事故や、感電事故防止のため、電気関係の修理、保全(含む配線)は電気の専門知識の有
る人、または当社、販売店の技術者に依頼してください。
3. 不意の起動による事故防止のため、エアーシリンダ等の空気圧を使用している機械の修理や保全を行
う時は、空気の供給源のパイプを外し、残留している空気を放出してから行ってください。

iv
4. 人身事故防止のため、修理調整・部品交換等の作業後は、ねじ・ナット等が緩んでいないことを確認
してください。
5. 機械の使用期間中は、定期的に清掃を行ってください。この際、不意の起動による事故防止のため、電
源は必ず切ってから行ってください。
6. 保守、点検、修理の作業のときは、必ず電源スイッチを切り、ミシンおよびモータが完全に停止した
ことを確認してから行ってください。（クラッチモータの場合、電源スイッチを切った後もモータは惰
性でしばらく回り続けますので注意してください。）
7. 人身事故防止のため、修理・調整した結果、正常に操作できない場合は直ちに操作を中止し、当社ま
たは販売店に連絡し、修理依頼してください。
8. 人身事故防止のため、ヒューズが切れた時は、必ず電源を切り、ヒューズ切れの原因を取り除いてか
ら、同一容量のヒューズと交換してください。
使用環境
1. 誤動作による事故防止のため、高周波ウエルダ等強いノイズ源(電磁波)から影響を受けない環境下で
使用してください。
2. 誤動作による事故防止のため、定格電圧± 10% を超える所では使用しないでください。
3. 誤動作による事故防止のため、エアーシリンダ等の空気圧を使用している装置は、指定の圧力を確認
してから使用してください。
4. 安全にお使いいただくために、下記環境下でお使いください。
動作時雰囲気温度 5℃〜 35℃
動作時 相対湿度 35% 〜 85%
5. 電装部品損壊・誤動作による事故防止のため、寒いところから急に暖かいところなど環境がかわった
時、結露が生じることがありますので、十分に水滴の心配がなくなってから電源を入れてください。
6. 電装部品損壊・誤動作による事故防止のため、雷が発生している時は安全のため作業をやめ、電源プ
ラグを抜いてください。

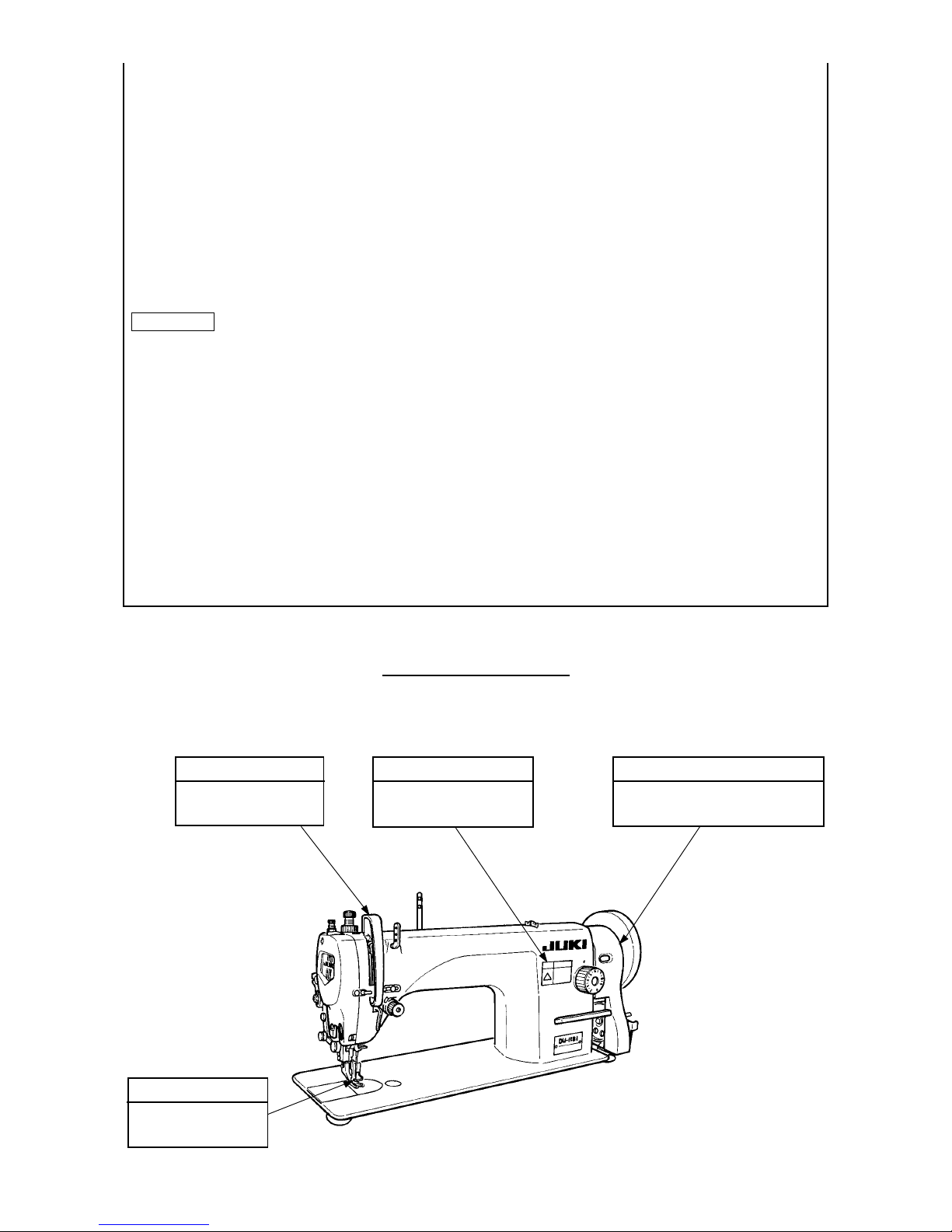

安全装置について
ここに記載されている機械および安全装置はあくまで、日本国内仕様として製造された機種およびそれに装
着・同梱された安全装置であり、仕向地、仕様により異なる場合もあります。
安全ラベル
ミシン操作時の最低限の
注意が記載されています。
ベルトカバー
Vベルトによる手、頭髪、衣類への
巻き込みを防止するカバーです。
天びんカバー
人体と天びんの接触を
防止するカバーです。
指ガード
指と針との接触を防
止するカバーです。

v
･ 最初に機械を使用する前にはきれいに掃除しください。
･ 輸送中にたまったほこりを全て取り除いてください。
･ 正しい電圧設定になっているか確認してください。
･ 電源プラグが正しくつながれているかを確認してください。
･ 絶対に電圧仕様の異った状態で使用しないでください。
･ ミシンの回転方向は、プーリー側より見て反時計方向です。逆回転させないように注意してください。
･ 最初の一ヶ月間は縫い速度を落として、1,800rpm以下でお使いください。
注意 機械の誤動作や損傷をさけるために、次の項目を確認してください。
ミシン運転前のご注意
より安全にお使いいただくための注意事項
危険
1. 感電による事故を防ぐため、電源を入れたままでモータ電装ボックスの蓋を開けたり、電
装ボックス内の部品に触れないでください。
1. 人身事故防止のため、ベルトカバー、指ガード、等安全装置を外した状態で運転しないで
ください。
2. 巻き込みによる人身事故防止のため、ミシン運転中ははずみ車、Vベルト、モータ付近に
指、頭髪、衣類を近づけたり、物を置かないでください。
3. 人身事故防止のため、電源を入れる時、またミシン運転中は針の付近に指を入れないでく
ださい。
4. 人身事故防止のため、ミシン運転中に天びんカバー内に指を入れないでください。
5. ミシン操作中、釜は高速で回転しています。手への損傷防止のため、運転中は釜付近へ絶
対に手を近づけないでください。また、ボビン交換の時は電源を切ってください。
6. 人身事故防止のため、ミシンを倒す時、また元の位置へ戻す時、指等をはさまないよう注
意してください。
7. 不意の起動による事故防止のため、ミシンを倒す時、またベルトカバーおよび、Vベルト
を外す時は電源を切ってください。
8. サーボモータご使用の場合ミシン停止中はモータ音がしません。不意の起動による事故防
止のため、電源の切り忘れに注意してください。
9. 感電による事故防止のため、電源アース線を外した状態で、ミシンを運転しないでくださ
い。
10. 感電と電装部品損壊による事故防止のため、電源プラグ挿抜の際は、前もって必ず電源を
切ってください。
11. ミシンを倒すときは、テーブルに頭部支え棒がセットされているのを必ず確認してくださ
い。
注意

vi
IMPORTANT SAFETY INSTRUCTIONS
Putting sewing systems into operation is prohibited until it has been ascertained that the sewing systems in
which these sewing machines will be built into, have conformed with the safety regulations in your country.
Technical service for those sewing systems is also prohibited.
1. Observe the basic safety measures, including, but not limited to the following ones, whenever you use the
machine.
2. Read all the instructions, including, but not limited to this Instruction Manual before you use the machine.
In addition, keep this Instruction Manual so that you may read it at anytime when necessary.
3. Use the machine after it has been ascertained that it conforms with safety rules/standards valid in your
country.
4. All safety devices must be in position when the machine is ready for work or in operation.
The operation without the specified safety devices is not allowed.
5. This machine shall be operated by appropriately-trained operators.
6. For your personal protection, we recommend that you wear safety glasses.
7. For the following, turn off the power switch or disconnect the power plug of the machine from the
receptacle.
7-1 For threading needle(s), looper, spreader etc. and replacing bobbin.
7-2 For replacing part(s) of needle, presser foot, throat plate, looper, spreader, feed dog, needle guard, folder,
cloth guide etc.
7-3 For repair work.
7-4 When leaving the working place or when the working place is unattended.
7-5 When using clutch motors without applying brake, it has to be waited until the motor stopped totally.
8. If you should allow oil, grease, etc. used with the machine and devices to come in contact with your eyes or
skin or swallow any of such liquid by mistake, immediately wash the contacted areas and consult a medical
doctor.
9. Tampering with the live parts and devices, regardless of whether the machine is powered, is prohibited.
10. Repair, remodeling and adjustment works must only be done by appropriately trained technicians or
specially skilled personnel. Only spare parts designated by JUKI can be used for repairs.
11. General maintenance and inspection works have to be done by appropriately trained personnel.
12. Repair and maintenance works of electrical components shall be conducted by qualified electric
technicians or under the audit and guidance of specially skilled personnel.
Whenever you find a failure of any of electrical components, immediately stop the machine.
13. Before making repair and maintenance works on the machine equipped with pneumatic parts such as an air
cylinder, the air compressor has to be detached from the machine and the compressed air supply has to be
cut off. Existing residual air pressure after disconnecting the air compressor from the machine has to be
expelled. Exceptions to this are only adjustments and performance checks done by appropriately trained
technicians or specially skilled personnel.
14. Periodically clean the machine throughout the period of use.
15. Grounding the machine is always necessary for the normal operation of the machine. The machine has to
be operated in an environment that is free from strong noise sources such as high-frequency welder.
16. An appropriate power plug has to be attached to the machine by electric technicians. Power plug has to be
connected to a grounded receptacle.
17. The machine is only allowed to be used for the purpose intended. Other used are not allowed.
18. Remodel or modify the machine in accordance with the safety rules/standards while taking all the effective
safety measures. JUKI assumes no responsibility for damage caused by remodeling or modification of the
machine.
19. Warning hints are marked with the two shown symbols.
Danger of injury to operator or service staff
Items requiring special attention

vii
BEFORE OPERATION
FOR SAFE OPERATION
1. To avoid electrical shock hazards, neither open the cover of the electrical box for the motor nor
touch the components mounted inside the electrical box.
1. To avoid personal injury, never operate the machine with any of the belt cover, finger guard or
safety devices removed.
2. To prevent possible personal injuries caused by being caught in the machine, keep your fingers,
head and clothes away from the handwheel, V belt and the motor while the machine is operation.
In addition, place nothing around them.
3. To avoid personal injury, never put your hand under the needle when you turn “ON” the power
switch or operate the machine.
4. To avoid personal injury, never put your fingers into the thread take-up cover while the machine
is in operation.
5. The hook rotates at a high speed while the machine is in operation. To prevent possible injury
to hands, be sure to keep your hands away from the vicinity of the hook during operation. In
addition, be sure to turn OFF the power to the machine when replacing the bobbin.
6. To avoid possible personal injuries, be careful not to allow your fingers in the machine when
tilting/raising the machine head.
7. To avoid possible accidents because of abrupt start of the machine, turn OFF the power to the
machine when tilting the machine head or removing the belt cover and the V belt.
8. If your machine is equipped with a servo-motor, the motor does not produce noise while the
machine is at rest. To avoid possible accidents due to abrupt start of the machine, be sure to
turn OFF the power to the machine.
9. To avoid electrical shock hazards, never operate the sewing machine with the ground wire for
the power supply removed.
10. To prevent possible accidents because of electric shock or damaged electrical component(s),
turn OFF the power switch in prior to the connection/disconnection of the power plug.
11. Be sure to confirm that the machine head support bar is properly set in place before tilting the
machine head.
CAUTION :
To avoid malfunction and damage of the machine, confirm the following.
•Before you put the machine into operation for the first time after the set-up, clean it thoroughly.
•Remove all dust gathering during transportation and oil it well.
• Confirm that the power plug has been properly connected to the power supply.
•Confirm that the voltage has been properly set.
• Never use the machine in the state where the voltage type is different from the designated one.
•The direction of rotation of the sewing machine is counterclockwise as observed from the handwheel side.
Be careful not to rotate it in reverse direction.
• For the first month, run the machine at a speed of 1,800rpm or less.

viii
重要安全事項
此縫紉機在有的國家（設置場所）由於該國的安全規定而被禁止使用。
同時，技術服務也同樣被禁止。
1. 使用此縫紉機時，必須遵守包括如下項目的基本安全措施。
2. 使用此縫紉機之前，請閱讀本使用說明書在內的所有指示文件。
同時應將此使用說明書妥善保管，以便能夠隨時查閱。
3. 此縫紉機應與貴國的有關安全規定一起使用。
4. 使用此縫紉機和縫紉機動作中，所有的安全裝置應安裝到規定的位置。
沒有安裝規定的安全裝置的縫紉機禁止使用。
5. 此縫紉機應由接受過培訓的操作人員來操作。
6. 使用縫紉機時，建議戴安全防護眼鏡。
7. 發生下列情況時，應立即關掉電源開關，或拔下電源線插頭。
7-1 機針、彎針、分離器等穿線和更換旋梭時。
7-2 更換機針、壓腳、針板、彎針、分離器、送布牙、護針器、支架、布導向器等時。
7-3 修理時。
7-4 工作場所無人了或離開工作場所時。
7-5 使用離合馬達時，請等待馬達完全停止之後再進行。
8. 縫紉機以及附屬裝置使用的機油、潤滑脂等液體流入眼裡或沾到皮膚上時，或被誤飲時，應
立即清洗有關部份並去醫院治療。
9. 禁止用手觸摸打開了縫紉機開關通電的零件或裝置。
10. 有關縫紉機的修理、改造、調整應由受過專門訓練的技術人員或專家來進行。
11. 一般的維修保養應由受過訓練的人員來進行。
12. 有關縫紉機的電氣方面的修理、維修應由有資格的電氣技術人員或專家的監督和指導下進行。
13. 修理、保養有關空氣、氣缸等壓縮空氣的零件時，應切斷空氣壓縮機供氣源後再進行。
如有殘留壓縮空氣時，應放掉壓縮空氣。
但，受過相當訓練的技術人員或專家進行有關調整或確認動作時除外。
14. 縫紉機的使用期間應定期進行清掃。
15. 為了正常安全運轉，應安裝地線。同時應在不受高頻焊接機等強噪音源影響的環境下使用。
16. 電源插頭應用具有電氣專門知識的人來安裝。電源插頭必須連接到接地插座上。
17. 縫紉機指定用途以外不能使用。
18. 對縫紉機的改造、變更應符合安全規格，並採取有效的安全措施。
另外，對於有關改造和變更，ＪＵＫＩ公司概不負責。
19. 本使用說明書上採用以下 2 個警告符號。
有損傷操作人員、維修人員的危險。
安全上需要特別加以注意的事項。

ix
運轉縫紉機前的注意事項
•最初使用縫紉機之前，請把機器打掃干淨。
•清除運送途中積存的灰塵，並加油。
•請確認電壓設定是否正確。
•請確認電源插頭是否正確連接。
•電壓規格不同時，請絕對不要使用。
•縫紉機的轉動方向是，站在飛輪側看為逆時針方向。請注意不要讓縫紉機反向轉轉。
•最初的一個月裡應降低縫製速度，把轉速控制到1,800r.p.m.以下使用。
注意 為了防止機械的錯誤動作或損傷，請確認如下項目。
運轉縫紉機前的注意事項
1. 為了防止發生觸電事故，請不要在打開電源的狀態下，打開電氣箱蓋以 及觸摸電氣箱內
的零件。
1. 為了防止人身事故的發生，請不要在卸下皮帶防護罩、手指防護器等安全裝置的狀態下運
轉縫紉機。
2. 為了防止被卷入機器的人身事故，縫紉機運轉中請不要將手指、頭髮、衣服靠近皮帶輪、
Ｖ形皮帶、馬達，也不要把東西放到機器上面。
3. 為了防止人身事故的發生，打開電源時以及縫紉機運轉中，請不要把手指放到機針的附
近。
4. 為了防止人身事故的發生，縫紉機運轉中請不要把手指放到挑線桿外罩內。
5. 縫紉機操作中，旋梭高速地旋轉。為了防止手受到傷害，運轉中請絕對不要把手靠近旋
梭。
6. 為了防止人身事故的發生，放倒縫紉機或返回原來位置時，要注意不要夾住手。
7. 為了防止突然的起動造成人身事故，放倒縫紉機時，或卸皮帶罩和Ｖ形皮帶時，請一定關
掉電源。
8. 使用伺服馬達時，縫紉機停止馬達無聲音。為了防止意外的起動造成人身事故，請注意不
要忘記關電源。
9. 為了防止觸電事故，卸下電源地線的狀態，請不要運轉縫紉機。
10. 為了防止觸電和損壞電氣零件，拔電源的插頭時，請先關掉機器電源開。
11. 放倒縫紉機時，請一定確認機台上的機頭支撐桿是否安裝著。
危險
注意

x
目次
1. 仕様 ...................................................................................................................................... 1
2. ミシンの据え付け ............................................................................................................... 2
3. ベルトカバー･糸巻き装置の取り付け .............................................................................. 2
4. 糸立装置の取り付け ........................................................................................................... 3
5. 給油 ...................................................................................................................................... 4
6. 針の取り付け方 ................................................................................................................... 6
7. 下糸の巻き方 .......................................................................................................................7
8. 下糸の通し方 .......................................................................................................................8
9. ペダルの調整 .......................................................................................................................9
10. 上糸の通し方 .................................................................................................................... 10
11. 糸調子 ................................................................................................................................11
12. 糸取りばね........................................................................................................................ 11
13. 押え圧力の調節 ................................................................................................................ 12
14. 送り歯の高さ .................................................................................................................... 12
15. 送り歯の傾き .................................................................................................................... 13
16. 縫い目長さの調節 .............................................................................................................13
17. 針と釜の関係 .................................................................................................................... 14
18. 押え外足と押え中足の調整............................................................................................. 15
19. 送りと針の関係 ................................................................................................................ 18
20. 押え中足と針の関係 ........................................................................................................ 19
21. 天びん糸取り量の調整 .................................................................................................... 19
22. モータプーリとVベルト ................................................................................................. 20
23. 縫いにおける現象と原因・対策 ..................................................................................... 21

xi
CONTENTS
1. SPECIFICATIONS .......................................................................................................... 1
2. INSTALLATION .............................................................................................................. 2
3. INSTALLING THE BELT COVER AND THE BOBBIN WINDER .................................... 2
4. INSTALLING THE THREAD STAND .............................................................................. 3
5. LUBRICATION ............................................................................................................... 4
6. ATTACHING THE NEEDLE ............................................................................................ 6
7. WINDING A BOBBIN ..................................................................................................... 7
8. THREADING THE BOBBIN CASE ................................................................................ 8
9. ADJUST THE PEDAL .................................................................................................... 9
10.THREAD THE MACHINE HEAD .................................................................................. 10
11. THREAD TENSION ...................................................................................................... 11
12. THREAD TAKE-UP SPRING........................................................................................ 11
13. PRESSER FOOT PRESSURE ..................................................................................... 12
14. HEIGHT OF THE FEED DOG ...................................................................................... 12
15. TILT OF THE FEED DOG ............................................................................................. 13
16. ADJUSTING THE STITCH LENGTH ........................................................................... 13
17. NEEDLE-TO-HOOK RELATIONSHIP .......................................................................... 14
18.ADJUSTING THE WALKING FOOT AND THE PRESSER FOOT ............................... 15
19. RELATIONSHIP BETWEEN THE FEED TIMING AND THE NEEDLE POSITION ...... 18
20. RELATIONSHIP BETWEEN THE PRESSER FOOT AND THE NEEDLE ................... 19
21. ADJUSTING THE THREAD TAKE-UP STROKE ......................................................... 19
22. MOTOR PULLEY AND V-BELT ................................................................................... 20
23. TROUBLES IN SEWING AND CORRECTIVE MEASURES ....................................... 21

xii
目 錄
1. 規格 ......................................................................................................................................................... 1
2. 縫紉機的安裝 ........................................................................................................................................ 2
3. 皮帶護罩、繞線裝置的安裝............................................................................................................... 2
4. 線架裝置的安裝 .................................................................................................................................... 3
5. 加油 ......................................................................................................................................................... 4
6. 機針的安裝............................................................................................................................................. 6
7. 底線的繞線方法 .................................................................................................................................... 7
8. 底線的穿線方法 .................................................................................................................................... 8
9. 踏板的調節............................................................................................................................................. 9
10. 上線的穿線方法 ...................................................................................................................................10
11. 線張力 ....................................................................................................................................................11
12. 挑線彈簧 ................................................................................................................................................11
13. 壓腳壓力的調整 ...................................................................................................................................12
14. 送布牙的高度 .......................................................................................................................................12
15. 送布牙的傾斜度 ...................................................................................................................................13
16. 縫跡長度的調節 ...................................................................................................................................13
17. 機針和旋梭的關係 ...............................................................................................................................14
18. 外壓腳和中壓腳的調整 ......................................................................................................................15
19. 送布和機針的關係 ...............................................................................................................................18
20. 中壓腳和機針的關係 ..........................................................................................................................19
21. 機針與旋梭的關係 ...............................................................................................................................19
22. 馬達皮帶輪和 V 形皮帶.......................................................................................................................20
23. 縫製中發生的現象和原因、對策 .....................................................................................................21

1
縫製形式 單針平縫上下傳送縫紉機
用途 中厚料、厚料
縫製速度 最高 2,000r.p.m
縫跡長度 最大 9mm
壓腳上昇量 壓腳提昇桿：5.5mm 、
膝動提昇：15mm
挑線桿 環形挑線桿
針桿行程 36.5mm
使用機針 DP × 17(可以使用 DB × 1)
使用針號 #14 ∼ #23(標準 #21)
使用線號 #40 ∼ #8
縫跡調整方式 撥盤式
加油方式 自動加油(上傳送手加油)
使用馬達 400W 離合馬達(4P)
使用機油 JUKIMachineoilNo.7
縫い型式 一本針本縫上下送りミシン 使用針 DP × 17(DB × 1 使用可)
用途 中厚物、厚物 使用針番手 ＃ 14 〜＃ 23(標準＃ 21)
縫い速度 最高 2,000r.p.m 使用糸番手 ＃ 40 〜＃ 8
縫い目長さ 最大 9mm 縫い目調整方式 ダイヤル式
押え上昇量 押え上げレバー：5.5mm、 給油方式 自動給油(上送り手差し)
ひざ上げ：15mm 使用モータ 400 Ｗクラッチモータ(4P)
天びん リンク天びん 使用油 JUKIマシンオイル No.7
針棒ストローク 36.5mm
1. 仕様 /SPECIFICATIONS/規格
Type of sewing
machine head
Application
Sewing speed
Stitch length
Lift of presser foot
Thread take-up lever
Needle bar stroke
1-Needle, Top and Bottom Feed
Lockstitch Machine
For medium and heavy-weight materials
Max. 2,000 rpm
Max. 9 mm
Hand lifter 5.5 mm, Knee lifter 15 mm
Link-type thread take-up lever
36.5mm
Needle to be used
Needle system
Thread
Stitch adjusting method
Lubrication method
Motor to be used
Oil be used
DP x17 (DB x 1 can be used.)
#14 - #23 (Standard #21)
#40 - #8
Dial
Automatic lubrication
(top feed : manual)
400W clutch motor (4P)
JUKI Machine Oil No.7

2
18.5 mm
22.5 mm
1
3
1
3
5
4
1
23
4
5
6
7
7
7
7
AB

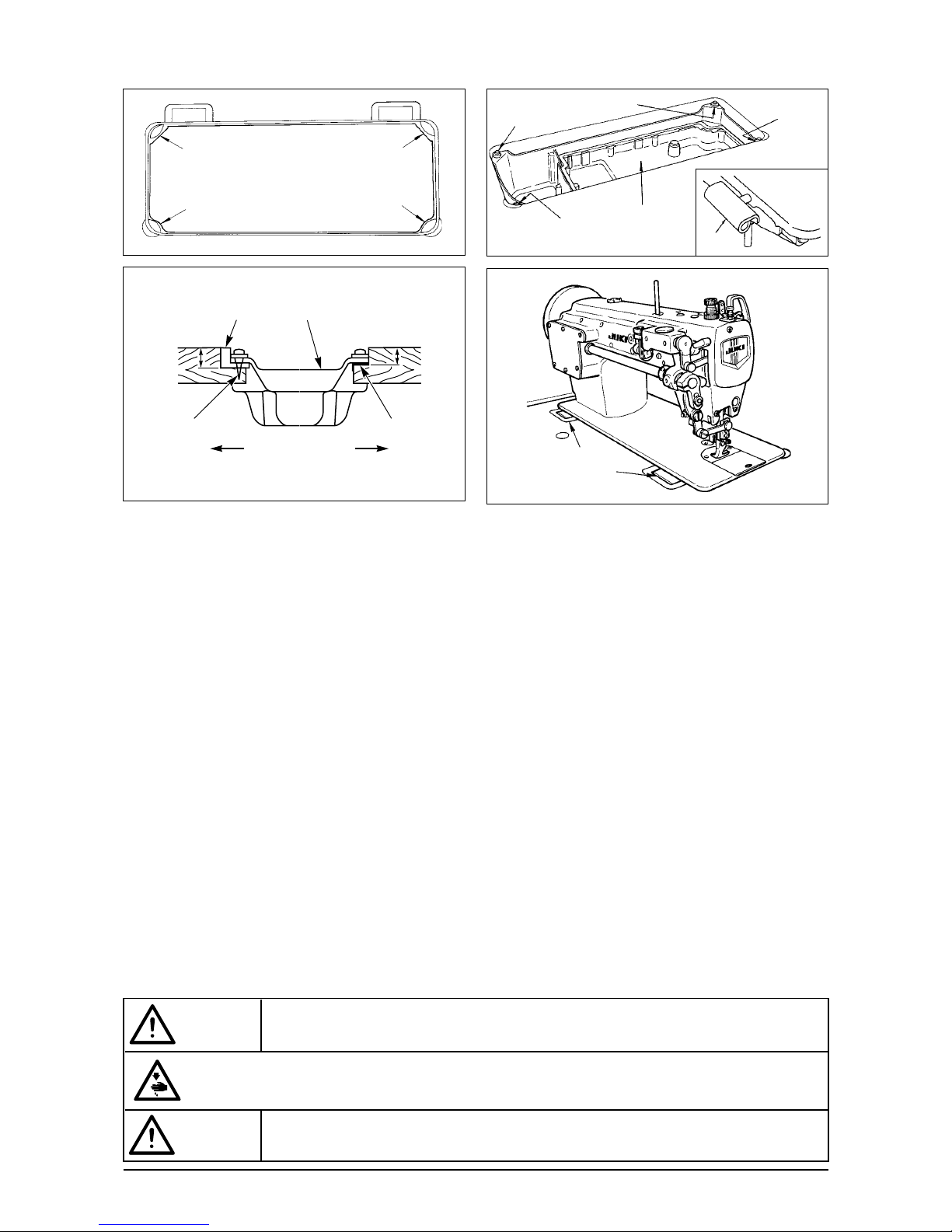

（1） オイルパンの取り付け
1） テーブル溝の四隅でオイルパンを支えるようにしてください。
2） 手前側 Aの2つは頭部支えゴム座 1を釘 2でテーブルの張り出した部分に打ちつけ、ヒンジ側
Bの2つは頭部クッション座 3を釘で打ちつけて固定し、オイルパン 4をのせてください。
3） ヒンジ5をベッドの穴に入れ、テーブルのゴムヒンジ6にかみ合わせて、頭部を四隅の頭部クッ
ション 7の上におろしてください。
(1) Installing the under cover
1) The under cover should rest on the four corners of the machine table groove.
2) Two rubber seats 1for supporting the head portion on the operator side Aare fixed on the extended
portion of the table by hitting the nail 2, and the other two rubber cushion seats 3on the hinge side B
are fixed by using a rubber-based adhesive. Then, oil pan 4is placed.
3) Fit hinge 5into the opening in the machine bed, and fit the machine head to table rubber hinge 6before
placing the machine head on cushions 7on the four corners.
（1）底槽的安裝
1） 把底槽支到機台溝的四角上。
2） 用螺釘 2把前側 A的2個頭部橡膠支座 1釘到機台的伸出部，再用螺釘 2把鉸鏈側 B的2個頭
部膠墊座 3釘好固定，然後把底槽 4放上去。
3） 把鉸鏈 5放到機台的孔上，對準台板橡膠支座 6，把頭部放到四角的機頭膠墊 7上。
2. ミシンの据え付け /INSTALLATION/縫紉機的安裝
3. ベルトカバー･糸巻き装置の取り付け /
INSTALLING THE BELT COVER AND THE BOBBIN WINDER /
皮帶護罩、繞線裝置的安裝
WARNING :
To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine
and check to be sure that the motor has totally stopped rotating in prior.
注意 不意の起動による人身の損傷を防ぐために電源を切り、モータの回転が止まったことを確認し
てから行ってください。
注意 為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

3

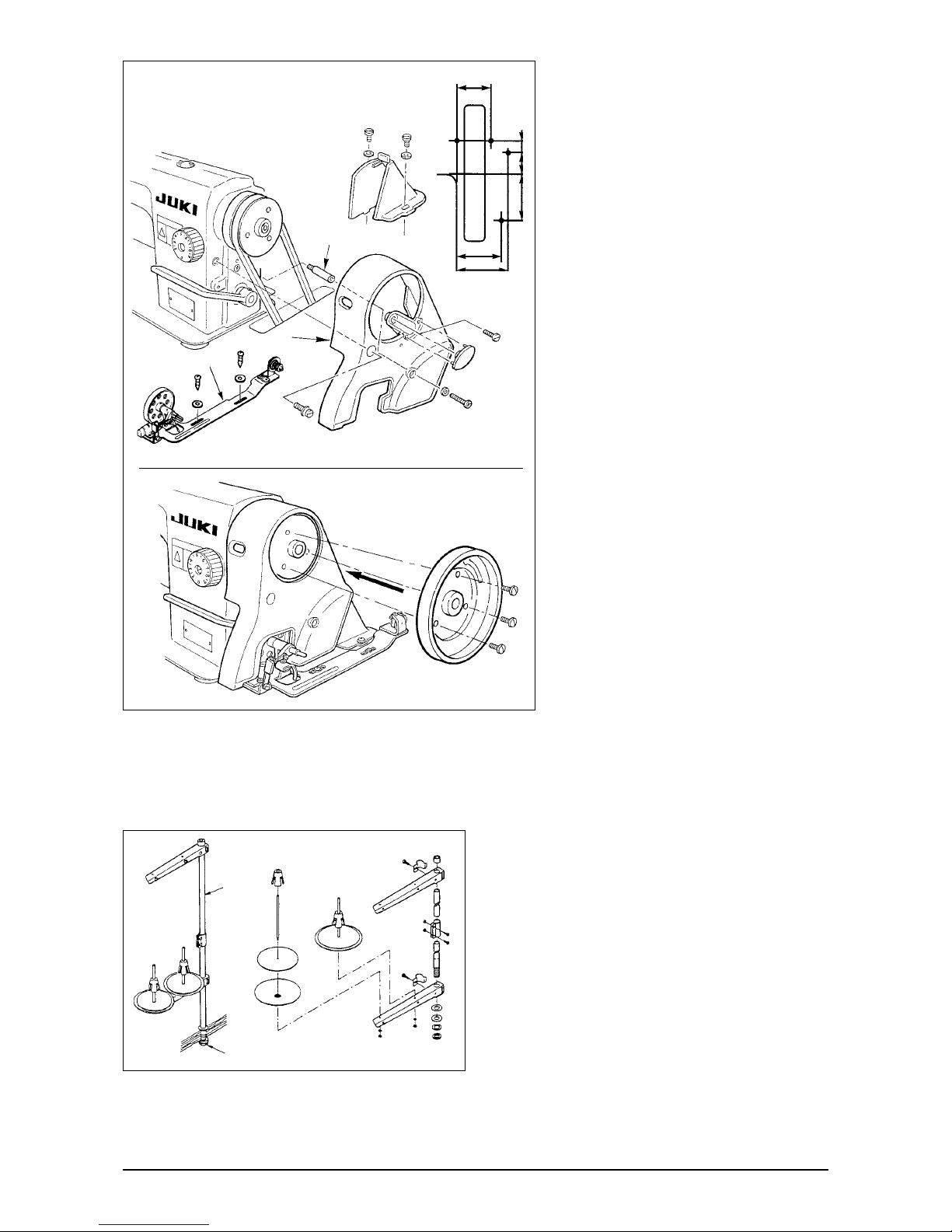

(取り付け順序)
1) Ｖべルトをミシンプーリに掛けてお
きます。
2) ベルトカバー支柱 1をアームに取
り付けます。
3) ベルトカバー2をアームと支柱に
取り付けます。
4) 糸巻装置3をベルトカバーの中に
入れ、アームおよびベルトカバーに
接触しない位置に調整し、木ねじで
固定します。
5) プーリの手持ち部分をねじで取り付
けます。
(Installing procedure)
1) Put the V belt on the pulley of the
sewing machine.
2) Attach belt cover support 1on the arm.
3) Attach belt cover 2on the arm and the
support.
4) Place bobbin winder 3in the belt cover,
and position it so that it does not contact
the machine arm or the belt cover
before fixing it with wooden screws.
5) Attach the pulley which is held by hand
with screws.
(安裝順序)
1)首先把 V 形皮帶掛到縫紉機皮帶輪上。
2)把皮帶護罩支柱 1安裝到機架上。
3)把皮帶護罩 2安裝到機架和支柱上。
4)把繞線裝置 3放到皮帶護罩裡，調整
到不接觸機架和皮帶護罩的位置，然
後用木螺絲進行固定。
5)用螺絲安裝皮帶輪的手持部分。
1
2
3
(mm)
63.5
75.5
33
62
47
4. 糸立装置の取り付け /INSTALLING THE THREAD STAND/
線架裝置的安裝
1) 糸立装置を図のように組み付け、テーブルの穴
に取り付けてください。
2) 糸立装置が動かない程度に止めナット 1を締
めてください。
3) 天井配線をおこなう場合は、電源コードを糸立
棒2の中に通してください。
1) Assemble the thread stand unit, and insert it in the
hole in the machine table.
2) Tighten locknut 1to fix the thread stand.
3) For ceiling wiring, pass the power cord through
spool rest rod 2.
1)如圖所示那樣組裝線架裝置，再安裝到機台的孔上。
2)擰緊固定螺母 1不讓線架裝置鬆動。
3)進行頂部布線時，請把電源線從線架立桿 2中穿線。
2
1

4
1
A
B
2

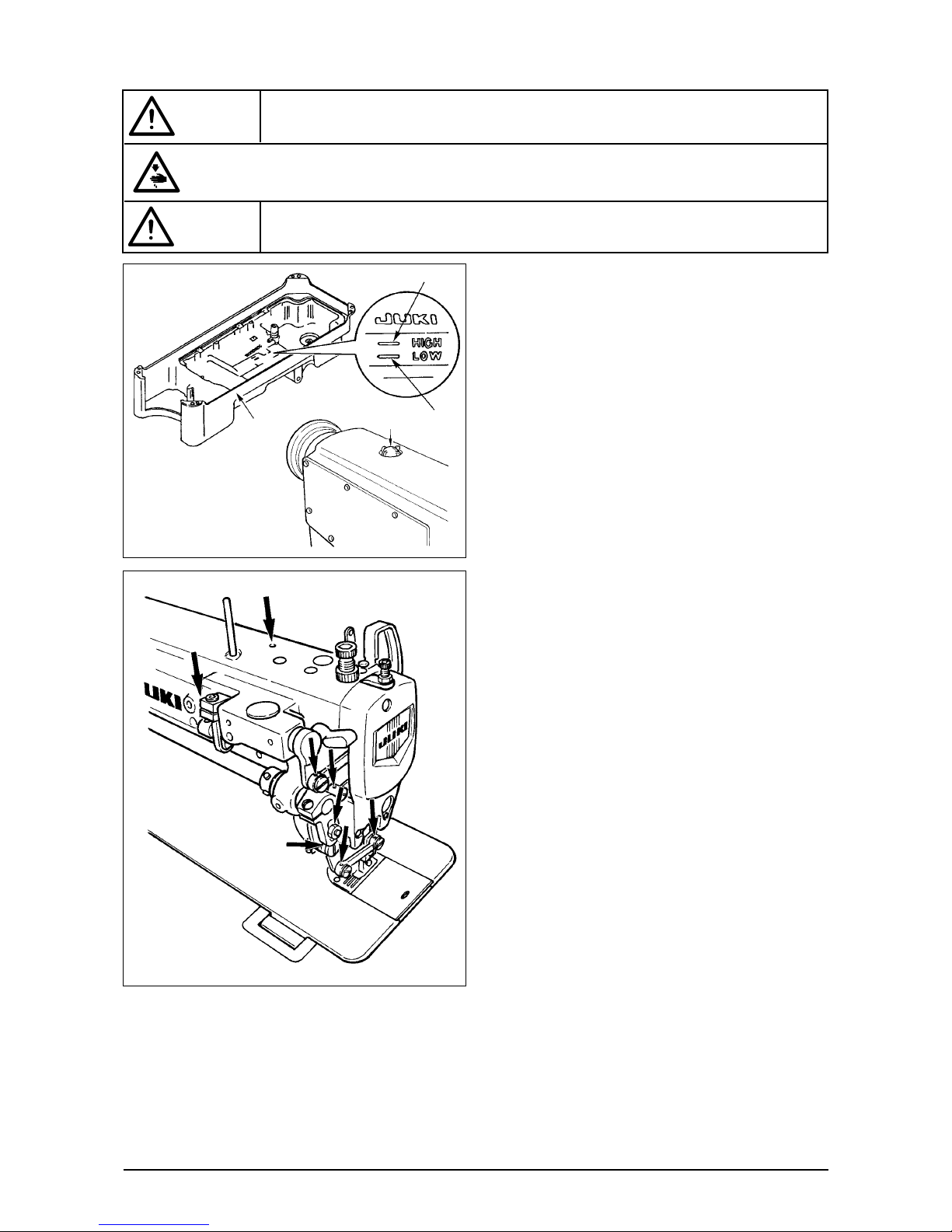

5. 給油 /LUBRICATION/加油
（1）ミシンを運転される前に
1） オイルパン1にジューキマシンオイルNo.7を
HIGH マーク Aのところまで入れてください。
2） 油面が LOW マーク B以下にさがったら再注
油してください。
3) 面部矢印で示された個所に適量注油してくだ
さい。(1日1 回必ず適量注油してください。)
4） 注油後ミシンを運転しますと、潤滑が正常のと
きは、油窓2に油が振り掛かるのが見えます。
5） 油が振り掛かる量の多い少ないは油量の多い
少ないには関係ないので心配いりません。
(1) Information on lubrication
1) Fill oil pan 1with JUKI Machine Oil No. 7 up to
HIGH mark A.
2) When the oil level lowers below LOW mark B, refill
the oil pan with the specified oil.
3) Apply an adequate amount of oil to the points
marked with the arrows of the face plate
components. (Be sure to apply an adequate amount
of oil once a day.)
4) When you operate the machine after lubrication,
you will see splashing oil through oil sight window
2if the lubrication is adequate.
5) Note that the amount of the splashing oil is
unrelated to the amount of the lubricating oil.
WARNING :
To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine
and check to be sure that the motor has totally stopped rotating in prior.
注意 不意の起動による人身の損傷を防ぐために電源を切り、モータの回転が止まったことを確認し
てから行ってください。
注意 為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。
（1）運轉縫紉機前
1）請把JUKIMachineOilNo.1機油倒進油槽1裡，
一直加到 HIGH 標記 A的位置。
2）油槽的油面降到 LOW 標記 B以下時，請再次補
充機油。
3) 請向面部箭頭所示的部位加入適量的機油。(請1
日一定適量加油 1 次。)
4）加油後運轉縫紉機，如果潤滑正敘時，可以通過
油窗笆看到油的流動。
5）油流動量的多少，與油量的多少無關。

5
CB
4
3
4
小
minimum
最小
大
maximum
最大
1mm
飛散油 /Oil spots/ 飛濺油
適量(最少)
Adequate amount
(minimum)
適量(最少)
適量(最多)
Adequate amount
(maximum)
適量(最多)
[\
飛散油 /Oil spots/ 飛濺油
1
2
（2）面部油量調節
1) 油防板止めねじ 1をゆるめ、油防板2を取り
外してください。
2）天びん及び針棒クランク部 3への給油調節は油
量調節ピン 4を回して調節します。
3） 調節ピンの刻点Aが図の位置からB方向に回し
て針棒クランク 3の近くにきたとき、油量は最
小となります。
4） 図の位置からC方向に回して針棒クランク3と正
反対のところにきたとき、油量は最大になります。
5) 油量調節ピンで調整した後は、30秒間程度の空
運転を行い、油量(跡)確認用紙を矢印方向より
挿入し、油量が適量であることを確認してさい。

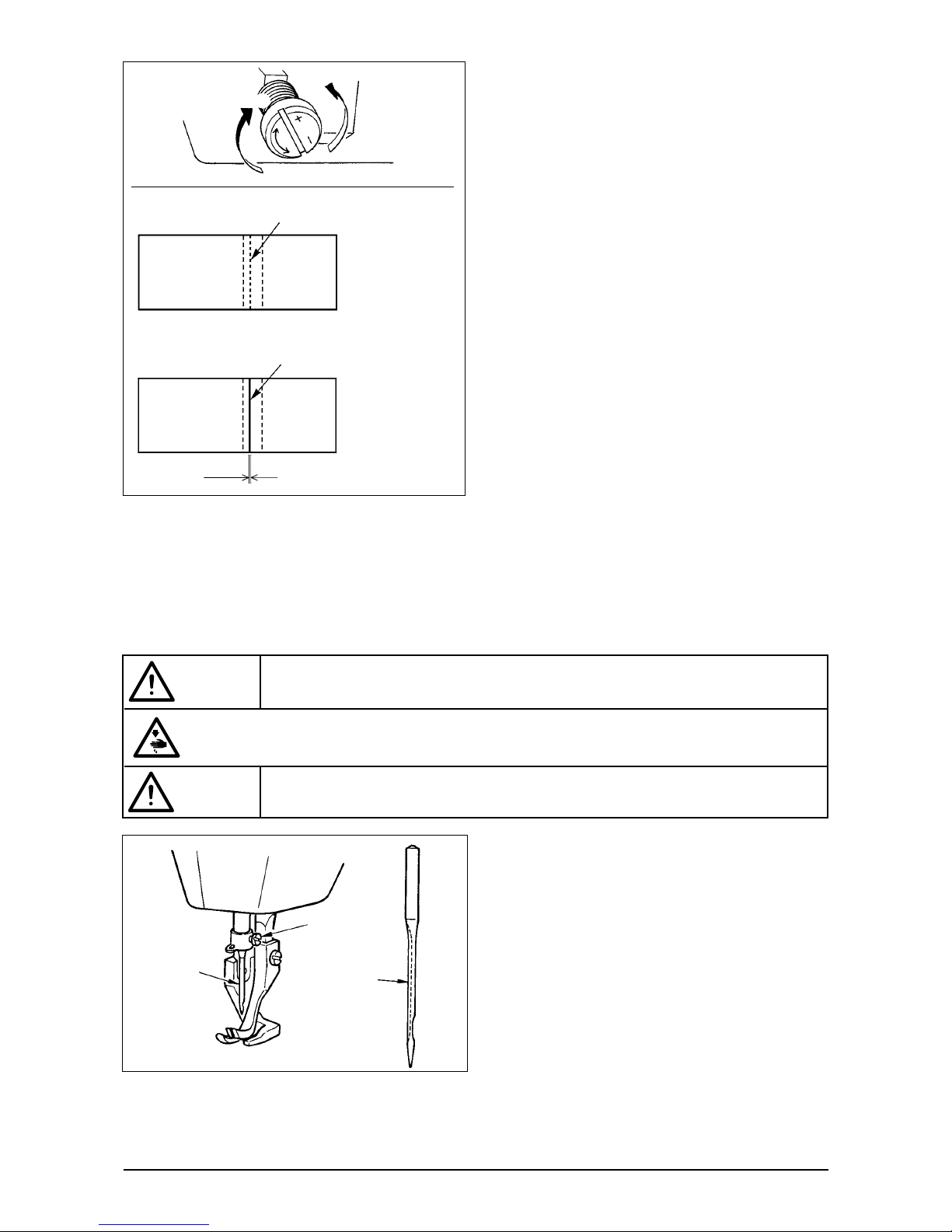

(2) Adjusting the amount of oil supplied
to the face plate parts
1) Loosen setscrew 1in the oil shield plate, and
remove oil shield plate 2.
2) Adjust the amount of oil supplied to the thread take-
up and needle bar crank 3by turning adjust pin 4.
3) The minimum amount of oil is reached when marker
dot Ais brought close to needle bar crank 3by
turning the adjust pin in direction B.
4) The maximum amount of oil is reached when
marker dot Ais brought to the position just opposite
from the needle bar crank 3 by turning the adjust
pin in direction C.
5) Make the sewing machine run idle for approximately
30 seconds after adjusting with the adjust pin, insert
a sheet of paper for confirming the oil amount (oil
spots) from the direction of arrow mark, and confirm
that the amount of oil is adequate.
（2）面部油量的調整
1) 請擰鬆防油板固定螺絲 1，然後卸下防油板
2。
2）調整挑線桿和針桿曲軸部3的油量時，轉動油量
調整銷 4進行調整。
3）調詳銷刻點 A從圖的位置向 B方向轉動，轉動到
接近針桿曲軸 3時，油量最小。
4） 從圖上所示的位置向 C方向轉動，當轉到與針桿
曲軸 3的正對面的位置時，油量為最大。
5) 用油量調節銷調整後，請進行 30 秒左右的空運
轉，按照箭頭方向插入確認油量(油跡)專用紙確
認油量是否適量。
AA

6
6. 針の取り付け方 /ATTACHING THE NEEDLE /機針的安裝
WARNING :
To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine
and check to be sure that the motor has totally stopped rotating in prior.
注意 不意の起動による人身の損傷を防ぐために電源を切り、モータの回転が止まったことを確認し
てから行ってください。
注意 為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。
標準針はＤＰ× 17#21 です。
1) はずみ車を回して、針棒を最高に上げます。
2) 針止めねじ2をゆるめ、針1の長溝 Aが左真
横にくるように持ちます。
3) 針を穴の奥に突き当たるまで深く差し込み、針
止めねじを固く締めます。
The standard needle is a DB x 17 #21.
1) Turn the handwheel to move the needle bar up to
its highest position.
2) Loosen needle clamping screw 2, and hold needle
1so that long groove Ain needle 1faces exactly
to the left.
3) Insert the needle into the needle bar until it will go no
further. Securely tighten the needle clamping screw.
A
2
1
標準機針是 DP × 17#21 。
1) 轉動飛輪，把針桿上昇到最高部位。
2) 擰鬆機針固定螺絲 2，把機針 1的長槽 A轉到橫向朝左。
3) 把機針深深地插進孔的深處，然後擰緊固定機針固定螺絲。
(3)釜の油量調整
1）下軸前メタルについている油量調節ねじを +
の方向(A方向)に回すと油量は多くなり、−
の方向(B方向)に回すと油量は少なくなりま
す。適量となるように調整してください。
2）油量調節ねじで調整した後は、30 秒間程度の
空運転を行い、油量(跡)確認用紙を釜下面に 5
秒間挿入して油量の測定を行ってください。
（速度:2000rpm)
(3) Adjusting the amount of oil in the hook
1) Turning the oil amount adjustment screw attached
on the hook driving shaft front bushing in the “+”
direction (in direction A) will increase the amount
of oil (oil spots) in the hook, or in the “–” direction
(in direction B) will decrease it. Adjust so that the
amount of oil is adequate.
2) After the amount of oil in the hook has been properly
adjusted with the oil amount adjustment screw,
make the sewing machine run idle for approximately
30 seconds, and insert a sheet of paper for
confirming the oil amount (oil spots) under the hook
for 5 seconds to measure the amount of oil in the
hook. (Speed : 2,000 rpm)
B
A
(3) 旋梭油量調整
1） 把下軸前端金屬部件上的油量調詳螺絲向＋的方向（A方向）轉動，油量變多，向－的方向（B方
向）轉動，油量變少。請調整到適量。
2) 用油量調節螺絲調整之後，請進行30秒左右的空運轉，然後把確認油量(油跡)專用紙插入到旋梭下
面5秒鐘，測定油量。(速度：2000rpm)
1mm
飛散油 /Oil spots/ 飛濺油
適量(最少)
Adequate amount
(minimum)
適量(最少)
適量(最多)
Adequate amount
(maximum)
適量(最多)
[\
飛散油 /Oil spots/ 飛濺油

7

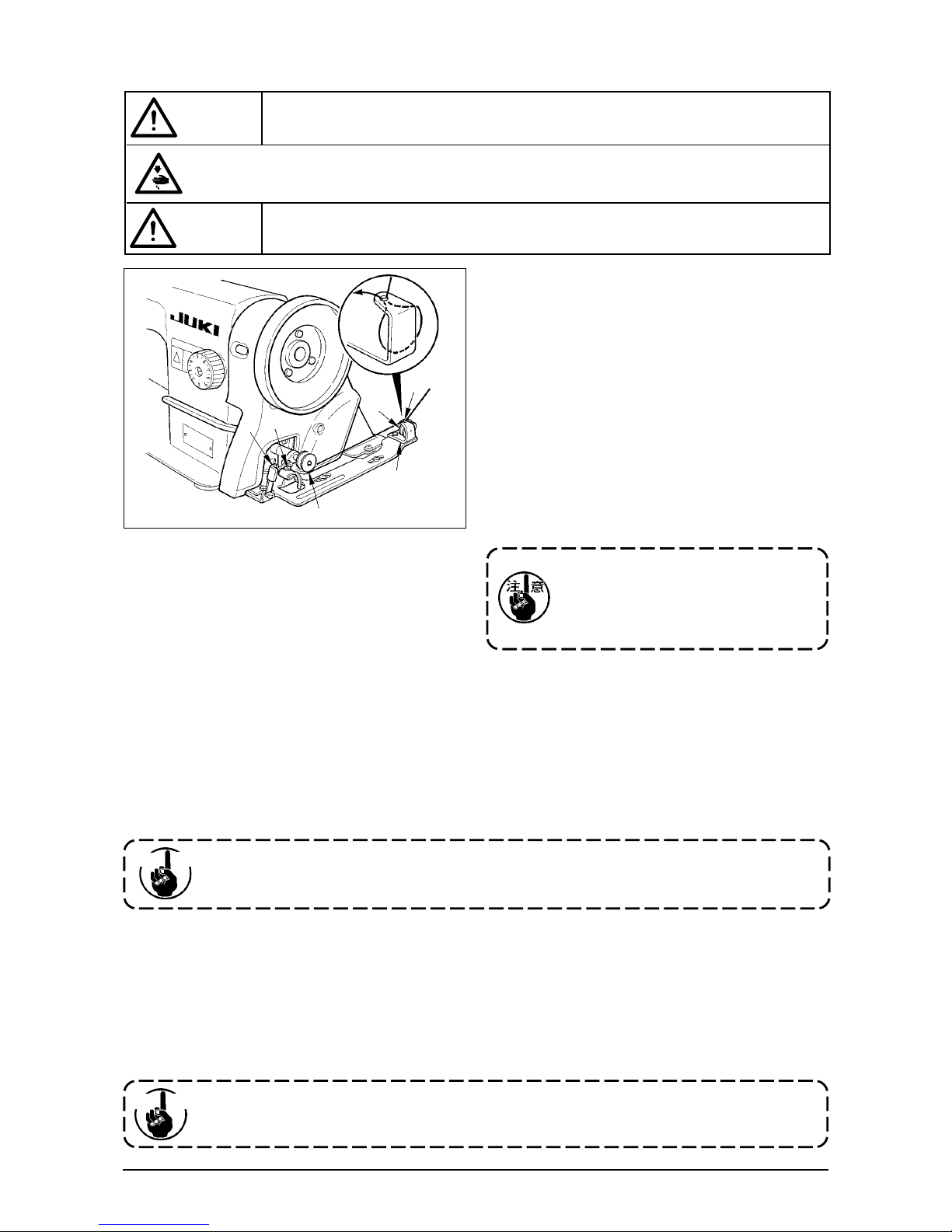

7. 下糸の巻き方 / WINDING A BOBBIN /底線的繞線方法
WARNING :
To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine
and check to be sure that the motor has totally stopped rotating in prior.
注意 不意の起動による人身の損傷を防ぐために電源を切り、モータの回転が止まったことを確認し
てから行ってください。
注意 為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。
1) A、B、Cの順に糸を通し、ボビンに数回巻
きつけます。
2) ボビン押え 1を倒して、糸巻車をベルトに接
触させます。
3) 糸が八分目位巻けるように糸巻量調節ねじ2で
調節します。糸巻量調節ねじ2を右に回すと糸
巻量は多くなり、左に回すと少なく巻けます。
4) 糸が片寄って巻けるときは、糸巻糸調子棒台
3を左右に動かして、正しく巻ける位置にし
ます。
5) 巻き終わると、ボビン押えが外れて糸巻車は自
動的に止まります。
ミシンを空回しさせる場合は、釜に糸が
からまるおそれがありますので、ボビン
ケース及びボビンを取り外しておいてく
ださい。
12
C
A
B
3
1) Route the thread in the order of A, B, and C, and then wind it round the bobbin several times.
2) Set bobbin presser 1down to make the winder come in contact with the belt.
3) Adjust adjustment screw 2of the amount of bobbin thread to be wound round the bobbin so that the
bobbin is wound with thread about 80%.Turn the adjustment screw 2 clockwise to increase the bobbin
thread amount or counterclockwise to decrease it.
4) If thread is wound unevenly, move winder tension adjust base 3to the right or left until it is correctly
positioned.
5) The moment the bobbin has been wound up, the bobbin presser is released, and the bobbin winder will
stop automatically.
When making the sewing machine run idle, remove the bobbin case and the bobbin since
there is the possibility that thread is entangled in the hook.
1) 按照 A、B、C的順序穿線，然後在梭芯上繞數圈線。
2) 放倒梭芯壓片 1，讓繞線輪接觸皮帶。
3) 用繞線量調節螺絲 2進行調節，讓線繞到 80% 。向右轉動繞線量調節螺絲 2繞線量變多，向左轉
動則變小。
4) 繞線時，請左右移動繞線張力桿座 3，設定到正確的繞線位置。
5) 繞線結束之後，梭芯壓片分離，繞線輪自動地停止。
讓縫紉機空轉時，有可能機線空繞而卷繞不到旋鎖上，因此請卸下梭殼和梭芯。
Cau tion
注 意
