Klarstein KINGSVILLE SMOKER User manual

www.klarstein.com
KINGSVILLE
SMOKER
Kombinovaný gril
Combo Grill
Combiné barbecue
Barbacoa combinada
Griglia combinata
10045163
2531-20

3
SK
Vážený zákazník,
Blahoželáme k zakúpeniu tohto produktu. Prečítajte si pozorne
nasledujúce pokyny a postupujte podľa nich, aby ste predišli
možným škodám. Nezodpovedáme za škody spôsobené
nedodržaním pokynov alebo nesprávnym použitím. Naskenujte
QR kód, aby ste získali prístup k najnovšiemu používateľskému
manuálu a ďalším informáciám o produkte.
OBSAH
Bezpečnostné pokyny5
Pripojenie plynu8
Testovanie netesnosti9

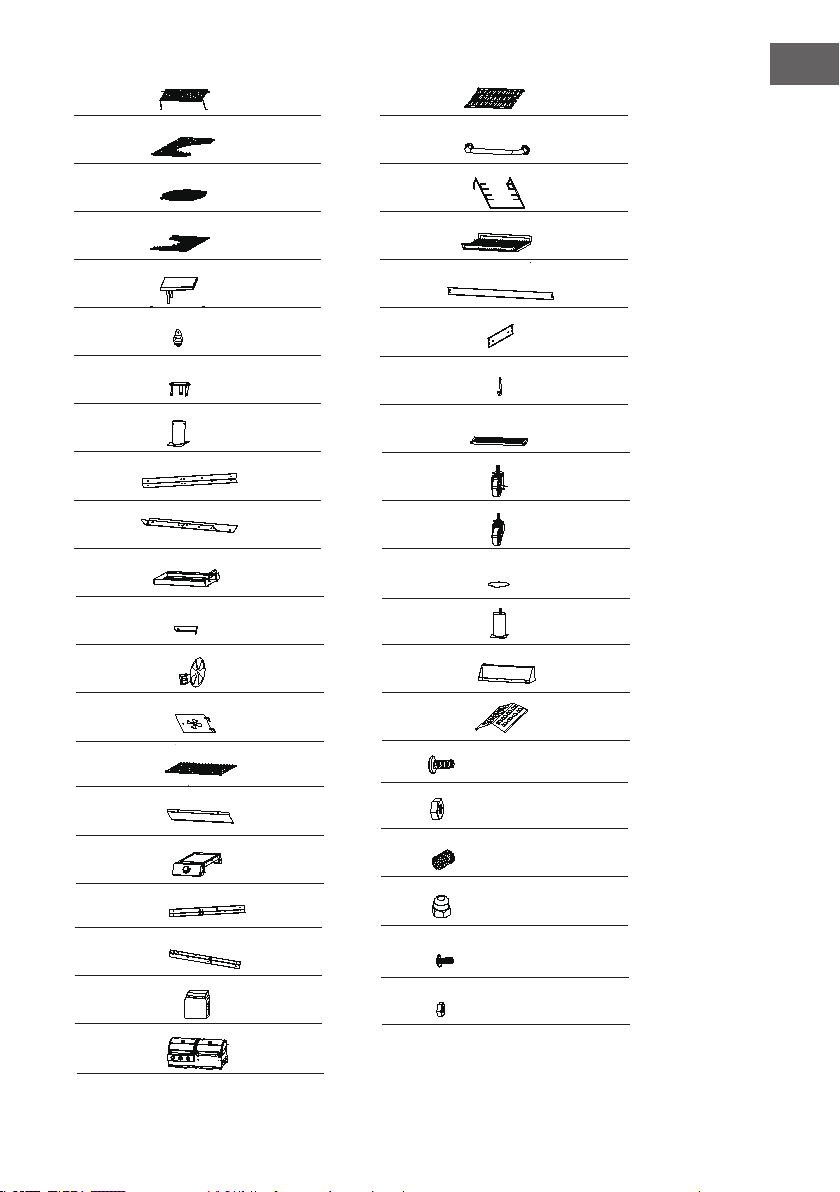

Obsah balenia10
Montáž12
Inštalácia12
Prevádzka14
Uskladnenie15
Čistenie a údržba16
Riešenie problémov17
Pokyny k likvidácii18
Výrobca a dovozca (UK)18
Montážny návod89
TECHNICKÉ ÚDAJE
Kód produktu 10045163
Celkový tepelný výkon 13,3kW (968g/h)
- na hlavný horák (počet) 3,6 kW (3)
- na každý bočný horák
(počet)
2,5 kW (1)
Kategória plynu I3B/P(30) I3+(28~30/37)
Krajiny LU, NL, DK, FI, SE, CY,
CZ, EE, LT, MT, SK, SI,
BG, IS, NO, TR, HR, RO,
IT, HU, LV
BE, FR, IT, LU, IE, GB,
GR, PT, ES, CY, CZ, LT,
SK, CH, SI, LV
Plyn Bután, propán
a ich zmesi
Bután/propán
Tlak plynu 28~30 mbar 28~30/37 mbar
English 19
Français 35
Español 53
Italiano 71

4
SK
Názov produktu:
Kombinovaný gril Kingsville
Smoker
Kód produktu: 10045163
Pin kód: 2531CS-0077
Chal-Tec GmbH, Wallstr. 16, 10179 Berlín, Nemecko
WWW.KLARSTEIN.SK
Krajiny určenia Trieda vybavenia Druh plynu a tlak
plynu
Hlavný
horák
Bočný
horák
Celkový
tepelný
výkon(Hs)
Rozmery
injektora
Ø
Rozmery
injektora
Ø
LU, NL, DK, FI,
SE, CY, CZ, EE, LT,
MT, SK, SI, BG,
IS, NO, TR, HR,
RO, IT, HU, LV
I3B/P(30) Bután, propán
a zmesi:
28~30 mbar
0,91mm 0,76 mm 13,3kW
(968g/h)
BE, FR, IT, LU, IE,
GB, GR, PT, ES,
CY, CZ, LT, SK,
CH, SI, LV
I3+(28~30/37) Bután/propán:
28~30/37 mbar
0,91mm 0,76 mm
PL I3B/P(37) Bután, propán
a zmesi:
37 mbar
0,91mm 0,76 mm
AT, DE, SK, CH,
LU
I3B/P(50) Bután, propán
a zmesi:
50 mbar
0,80 mm 0,66 mm
• VAROVANIE: Prístupné časti môžu byť veľmi
horúce. Udržujte malé deti mimo dosahu zariadenia.
• Pred použitím zariadenia si prečítajte pokyny.
• Zariadenie je určené len na použitie vonku.
• Plynovú fľašu nevkladajte do plynového grilu. 2531-20

5
SK
BEZPEČNOSTNÉ POKYNY
• Pred použitím zariadenia si pozorne prečítajte návod na obsluhu.
• Uschovajte si tieto prevádzkové pokyny pre budúce použitie.
• Gril je určené pre použitie vonku. nepoužívajte ho vo vnútri budov, v garážach a
vnútri iných uzavretých priestorov.
• Deti nesmú prístroj používať! Duševne, zmyslovo a telesne postihnuté osoby môžu
zariadenie používať len vtedy, ak boli vopred podrobne informované o funkciách
a bezpečnostných opatreniach osobou zodpovednou za ich bezpečnosť a
porozumeli rizikám spojeným s používaním tohto zariadenia.
POZOR
Nebezpečenstvo popálenia! Prístupné časti zariadenia môžu byť
počas prevádzky a po použití veľmi horúce. Na ochranu pred
popálením používajte chňapky a uistite sa, že malé deti a domáce
zvieratá sú v bezpečnej vzdialenosti od grilu.
• Počas používania držte zariadenie mimo dosahu horľavých materiálov.
• Počas používania zariadenie nepremiestňujte.
• Po použití vypnite prívod plynu na plynovej fľaši.
• Na zariadení nevykonávajte žiadne zmeny.
• Plynovú fľašu neumiestňujte pod zariadenie ani do jeho blízkosti.
• Plynovú fľašu skladujte v súlade s miestnymi predpismi.
• Používajte iba propán a bután špeci kovaný v návode na obsluhu.
• Na zapálenie alebo opätovné zapálenie grilu nepoužívajte horľavé kvapaliny.
• Dodržiavajte pokyny na montáž uvedené v tomto návode. Nemeňte štruktúru ani
nemeňte žiadne jednotlivé časti. Nedodržanie týchto pokynov môže viesť k úrazu
alebo poškodeniu majetku.
• V prípade úniku plynu okamžite vypnite prívod plynu na nádobe, uhaste akýkoľvek
otvorený plameň a otvorte veko grilu. Skontrolujte hadice, či nie sú poškodené
a/alebo či nie sú zle zapojené. Ak únik pretrváva, kontaktujte autorizovaného
predajcu plynu. Na kontrolu úniku plynu nepoužívajte otvorený plameň.
• Pred zapnutím zariadenia vždy vykonajte skúšku tesnosti, ako je popísané v tomto
návode. Skontrolujte hadicu, regulátor, ventil a všetky ostatné plynové vedenia pre
možný únik plynu. Zariadenie nepoužívajte, ak zistíte únik plynu.
• Ak by sa do grilu počas pečenia s olejom alebo tukom dostal dážď, sneh, dážď so
snehom alebo iná forma zrážok, ihneď varnú nádobu prikryte a vypnite horák a
prívod plynu. Nepokúšajte sa premiestňovať spotrebič ani nádobu na varenie.
• Počas používania spotrebiča sa nepokúšajte odpojiť plynové armatúry a
pripojenia.
• Pri grilovaní musí byť spotrebič na rovnom, stabilnom, nehorľavom povrchu a v
bezpečnej vzdialenosti od horľavých materiálov.
• Nnenechávajte gril bez dozoru, keď sa používa. Používajte gril s veľkou
opatrnosťou.
• Tento spotrebič by sa nikdy nemal používať ako ohrievač.

6
SK
• Toto zariadenie by sa malo pravidelne čistiť. Pri čistení sa uistite, že nie sú
poškodené žiadne súčasti, ako sú horáky alebo ventily.
• Flexibilnú hadicu skontrolujte aspoň raz za mesiac a pri každej výmene plynovej
fľaše. Ak zistíte akékoľvek známky prasknutia alebo poškodenia, vymeňte hadicu
za novú s podobnou dĺžkou a kvalitou.
• Pri výmene plynovej fľaše sa uistite, že v blízkosti nie sú žiadne zdroje vznietenia,
napr. oheň, cigarety, otvorený oheň atď. Uistite sa, že je zariadenie vypnuté a
odpojené od plynovej nádoby.
• Odporúča sa, aby servis tohto spotrebiča vykonal autorizovaný technik aspoň raz
za rok. Nepokúšajte sa opravovať toto zariadenie svojpomocne.
• Pred použitím umiestnite zariadenie na vetrané miesto.
• Flexibilná hadica sa musí vymeniť každé 2 roky. Ak to vyžadujú miestne
nariadenia, je potrebné vymeniť hadicu. Flexibilná hadica by mala spĺňať príslušné
normy a miestne predpisy.
• Užívateľ nesmie upravovať zariadenie ani jeho komponenty. Nezasahujte do
dielov zapečatených výrobcom alebo jeho zástupcom. Nepokúšajte sa opravovať
zariadenie svojpomocne. Úpravy zariadenia alebo komponentov zariadenia môžu
viesť k poškodeniu majetku alebo zraneniu osôb alebo smrti. Všetky opravy by mali
vykonávať len kvali kovaní technici.
• Pred každým použitím spotrebiča skontrolujte, či v horáku, v potrubí a v otvoroch
spotrebiča nie je viditeľný hmyz alebo hniezda hmyzu. Potrubia vyčistite. Keď
sa zariadenie nepoužíva, v potrubí a otvoroch zariadenia sa môžu uhniezdiť
pavúky a malý hmyz. To môže zablokovať prúdenie vzduchu a plynu, čo spôsobí,
nesprávne spaľovanie plynu. Preto pred každým použitím odstráňte hmyz.
Pokyny na používanie priestoru grilu na drevené uhlie
VAROVANIE
Nebezpečenstvo popálenia! Tento gril sa veľmi zahrieva, počas
prevádzky ho nepremiestňujte.
• Pred použitím umiestnite gril na bezpečný a rovný povrch.
• Pred prvým použitím grilu musí byť gril predhriaty aspoň 30 minút a palivo musí byť
rozpálené do červena aspoň 30 minút.
• Negrilujte, kým na palive nie je vrstva popola.
• Gril nepoužívajte vo vnútri.
• Udržujte malé deti a domáce zvieratá mimo dosahu grilu.
VAROVANIE
Nebezpečenstvo požiaru a výbuchu! Na zapálenie alebo opätovné
zapálenie nepoužívajte benzín ani lieh! Používajte iba podpaľovače,
ktoré zodpovedajú EN 1860-3!
• Maximálna hmotnosť paliva je 1,5 kg.

7
SK
Požiadavky na plyn
Poznámka: Pre zariadenie je potrebné použiť regulátor tlaku plynu schválený podľa
EN 16129 a plynovú hadicu schválenú podľa EN 16436-1 s dĺžkou najmenej jeden
meter. Ak nie sú súčasťou balenia, musia sa zakúpiť samostatne.
• Pre presné použitie vašich plynových iaš kontaktujte svojho miestneho predajcu
plynových iaš.
• Nepoužívajte plynovú fľašu s poškodenou nádržou, ventilom, základňou alebo
krúžkom.
• Deformovaná alebo zhrdzavená plynová fľaša môže byť nebezpečná, a preto by
ju mal pred použitím skontrolovať miestny predajca plynovej fľaše.
• Spotrebič nepripájajte k neregulovateľnému zdroju plynu. Keď sa zariadenie
nepoužíva, vypnite prívod plynu.
• Zariadenie môže byť prevádzkované iba s propánovým plynom alebo butánovým
plynom alebo zmesou plynov oboch typov plynu. Plynová nádoba by sa nemala
nešetrne púšťať na zem a malo by s ňou byť manipulované opatrne. Keď sa gril
nepoužíva musí byť plynová fľaša odpojená. Po odpojení nasaďte uzáver späť na
plynovú fľašu.
• Pred pripojením plynovej fľaše ku grilu sa uistite, že je plynový ventil vypnutý, v
blízkosti spotrebiča nie je otvorený oheň a tesniaci krúžok je v dobrom stave. Potom
pripojte regulátor tlaku k plynovej fľaši.
• Pripojovacia hadica sa musí vymeniť každé dva roky.
• Pripojovaciu hadicu kontrolujte raz mesačne a pri každej výmene plynovej nádoby.
Ak spojovacia hadica vykazuje praskliny alebo iné známky poškodenia, mala by
sa vymeniť za novú.
• Dbajte na to, aby pripojovacia hadica nebola zalomená alebo skrútená a aby
neprišla do kontaktu s povrchmi horúcich zariadení.
• Pred výmenou plynovej fľaše sa uistite, že je plyn vypnutý a že sa v blízkosti
spotrebiča nenachádza žiadny otvorený oheň alebo iné zdroje tepla. Uistite sa, že
plynová fľaša je vždy vo vzpriamenej polohe.
• Prípojky a príslušenstvo zariadenia používajte iba na účely, na ktoré sú určené.
• Neotáčajte plynovú fľašu hore dnom, aby ste použili zvyšný plyn.
• Ak to vyžadujú miestne predpisy, musí sa vymeniť hadica častejšie.

8
SK
PRIPOJENIE PLYNU
Plynové prepojenie medzi regulátorom tlaku plynu a grilom je možné vykonať pomocou
vlnitej kovovej hadice alebo normám vyhovujúcej gumovej hadice s maximálnou dĺžkou
1,5m. Plynové grily, ktoré fungujú na skvapalnený ropný plyn (LPG), by mali byť
pripojené gumovou hadicou schválenou pre daný typ plynu.
• Ak sa použije gumová hadica, je potrebné použiť univerzálnu armatúru na prívod
vzduchu.
• Dva konce plynovej hadice sú pripojené ku grilu a plynovému ventilu. Nainštalujte
adaptér gumovej hadice priamo na hlavné plynové potrubie bez akýchkoľvek
adaptérov medzi nimi. Priemer plynovej hadice je 8-10mm a mení sa v závislosti
od použitého adaptéra. Ak máte pochybnosti, opýtajte sa miestneho predajcu
plynu, či adaptér a plynová hadica sú kompatibilné s plynovými fľašami
dostupnými vo vašej krajine. Nikdy nepoužívajte zariadenie, ak máte akékoľvek
pochybnosti o kompatibilite alebo ak si nie ste istí, či je pripojenie správne
izolované.
• K (naplniteľnej) plynovej fľaši môžu byť pripojené iba schválené plynové hadice a
regulátory. Všetky komponenty by mali spĺňať miestne predpisy.
• Uistite sa, že plynová hadica nie je skrútená, zauzlená alebo ohnutá inými
predmetmi. Po dokončení inštalácie by sa mala vykonať detekcia úniku plynu (test
tesnosti).
• Nevystavujte plynovú hadicu vysokým teplotám.
• Na plynovom grile sa odporúča vykonať každoročnú skúšku tesnosti.
• Pred každým použitím skontrolujte, či je hadica v dobrom stave. Vymeňte ju, ak
vykazuje známky opotrebovania alebo ak sú viditeľné praskliny.

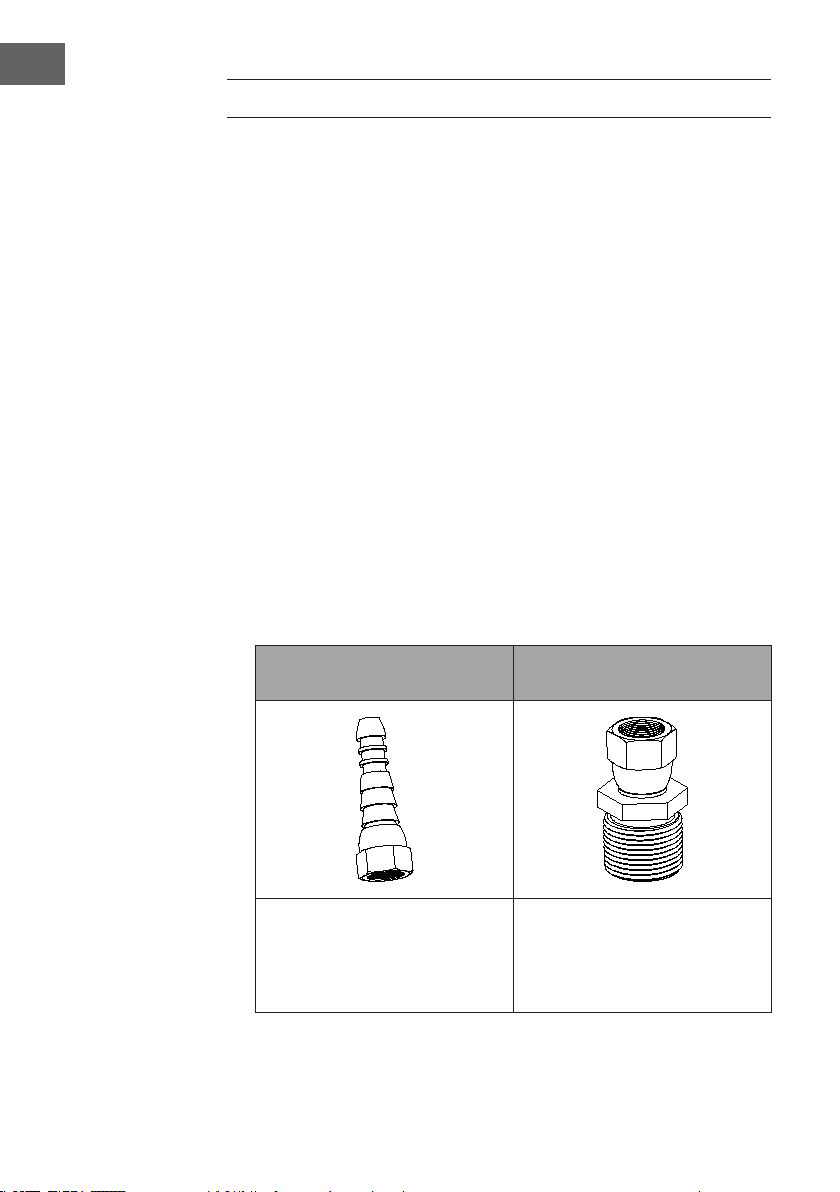

Plynová prípojka
s adaptérom typu E
Plynová prípojka
(Francúzsko)
Ak používate gumenú hadicu,
nainštalujte príslušný adaptér (pozri
obrázok vyššie) priamo na hlavné
plynové potrubie bez akýchkoľvek
medzikusov.
Keď používate plynový gril vo
Francúzsku, uistite sa, že je k hlavnému
plynovému vedeniu pripojený príslušný
adaptér (pozri obrázok vyššie).

9
SK
TESTOVANIE NETESNOSTI
• Pri každom pripojení alebo opätovnom pripojení plynovej fľaše vykonajte skúšku
tesnosti.
• Nepoužívajte otvorený plameň na kontrolu úniku plynu.
• Počas skúšky tesnosti nefajčite.
• Vždy vykonávajte test tesnosti vonku, v dobre vetranom priestore a mimo zdrojov
vznietenia, ako je benzín, otvorený oheň, iskry alebo elektrické zariadenia.
• Zariadenie sa musí pravidelne kontrolovať na únik plynu. Ak je cítiť zápach plynu,
musí sa okamžite vykonať skúška tesnosti.
Vykonanie skúšky tesnosti
• Pripravte si mydlový roztok z mydla alebo saponátu a vody v pomere 1:3.
Mydlový roztok je možné naniesť pomocou fľaše, štetca, fľaše na umývanie riadu
alebo handričky na testované oblasti: ventil plynovej fľaše, regulátor tlaku, všetky
plynové prípojky, hadicové prípojky a po celej dĺžke pripojovacej hadice.
• Pri aplikácii roztoku musí byť plynový ventil otočený do polohy "OFF". Po nanesení
mydlového roztoku na celú plochu zapnite plynový ventil do polohy „ON“.
• Ak dôjde k úniku v nejakom bode, v príslušnom bode sa objavia mydlové bubliny.
• V prípade úniku okamžite uzavrite prívod plynu. Utiahnite netesné konektory,
otvorte plynový ventil a znova skontrolujte všetky body.
• Ak sa únik nezastaví ani po niekoľkých pokusoch, kontaktujte miestneho
predajcu plynu alebo podobne kvalikovanú osobu. Gril za žiadnych okolností
nepoužívajte, kým plyn uniká!

10
SK
OBSAH BALENIA
