koban KMD-16 User manual

www.grupotemper.com
KMD-16
Multímetro TRMS
Multímetro TRMS
Multimètre TRMS
TRMS Multimeter

KMD-16
Multímetro TRMS
2
www.grupotemper.com
Contenido Página
1. Introducción.......................................................................................................................................................................4
2. Categoría de instalación de sobretensión según IEC 1010 ............................................................................................6
3. Instrucciones de seguridad...............................................................................................................................................6
4. Controles y conectores ..........................................................................................................................................................8
5. Símbolos e indicadores................................................................................................................................................10
5.1 Instrucciones de uso ............................................................................................................................................10
5.2 Medición de tensión de CC.................................................................................................................................12
5.3 Medición de tensión de CA (frecuencia, ciclo de trabajo)................................................................................12
5.4 Medición de corriente de CC..............................................................................................................................14
5.5 Medición de corriente de CA (frecuencia, ciclo de trabajo) ............................................................................14
5.6 Medición de resistencia.......................................................................................................................................16
5.7 Prueba de continuidad........................................................................................................................................16
5.8 Prueba de diodos .................................................................................................................................................16
5.9 Medición de capacitancia....................................................................................................................................18
5.10 Medición de temperatura ...................................................................................................................................18
6. Selección de calibración automática/manual ....................................................................................................................19
6.1 MAX/MIN............................................................................................................................................................20
6.2 Retroiluminación de la pantalla.........................................................................................................................20
6.3 MODE ..................................................................................................................................................................20

KMD-16
Multímetro TRMS
3
www.grupotemper.com
6.4 HOLD/linterna ....................................................................................................................................................20
6.5 Apagado automático............................................................................................................................................21
6.6 Aviso de pila baja.................................................................................................................................................21
7. Mantenimiento.....................................................................................................................................................................22
7.1 Instalación de las pilas ..............................................................................................................................................22
7.2 Sustitución de los fusibles .........................................................................................................................................24
8. Especificaciones...................................................................................................................................................................24

KMD-16
Multímetro TRMS
4
www.grupotemper.com
1. Introducción
Este medidor se usa para medir tensiones de CA/CC, corriente de CA/CC, resistencia, capacitancia, frecuencia
(eléctrica), ciclo de trabajo, temperatura, prueba de diodos y continuidad. Cuenta con un diseño robusto resistente al agua,
ideal para uso intensivo. Un uso y cuidado correctos del medidor ayudarán a prolongar su vida útil.
Seguridad
Si observa este símbolo junto a otro símbolo, terminal o dispositivo de mando, consulte la explicación en las
instrucciones de uso para evitar lesiones personales y daños al medidor.
ADVERTENCIA
El símbolo de ADVERTENCIA indica una situación potencialmente peligrosa que, de no evitarse, podría provocar
lesiones graves e incluso la muerte.
PRECAUCIÓN
El símbolo de PRECAUCIÓN indica una situación potencialmente peligrosa que, de no evitarse, puede resultar en
daños al producto.
Este símbolo advierte al usuario de que los terminales así marcados no deben conectarse a un
punto del circuito donde la tensión con respecto a tierra sea superior (en este caso) a 600 V de
CA o CC.

KMD-16
Multímetro TRMS
5
www.grupotemper.com
Este símbolo junto a uno o más terminales indica que los mismos están asociados con rangos
que pueden, bajo un uso normal, estar sujetos a tensiones particularmente peligrosos. Para
mayor seguridad, no maneje el medidor ni los cables de prueba mientras dichos terminales
estén energizados.
Este símbolo indica que el dispositivo está protegido con doble aislamiento o aislamiento
reforzado.

KMD-16
Multímetro TRMS
6
www.grupotemper.com
2. Categoría de instalación de sobretensión según IEC 1010
CATEGORÍA DE SOBRETENSIÓN I
Los equipos de la CATEGORÍA DE SOBRETENSIÓN I son equipos para conectar a circuitos en los que se realizan
mediciones para limitar la sobretensión transitorio a un nivel bajo apropiado.
Nota: este tipo de equipos incluye, p. ej., los circuitos electrónicos protegidos.
CATEGORÍA DE SOBRETENSIÓN II
Los equipos de la CATEGORÍA DE SOBRETENSIÓN II son equipos que consumen energía suministrada desde una
instalación fija.
Nota: este tipo de equipos incluye, p. ej., los aparatos eléctricos usados en hogares, oficinas y laboratorios.
CATEGORÍA DE SOBRETENSIÓN III
Los equipos de la CATEGORÍA DE SOBRETENSIÓN III son los equipos de las instalaciones fijas.
Nota: este tipo de equipos incluye, p. ej., los interruptores de las instalaciones fijas y algunos equipos de uso industrial
con conexión permanente a la instalación fija.
CATEGORÍA DE SOBRETENSIÓN IV
Los equipos de la CATEGORÍA DE SOBRETENSIÓN IV son equipos para uso en el origen de la instalación.
Nota: este tipo de equipos incluye, p. ej., los medidores de electricidad y los equipos principales de protección contra
sobreintensidad.
3. Instrucciones de seguridad
Este medidor está diseñado para un uso seguro. No obstante, debe usarse con precaución. Para un uso seguro, deben
seguirse cuidadosamente las reglas que se enumeran a continuación.
1. NUNCA aplique al medidor tensión o corriente que exceda el máximo especificado:
Límites de protección de entrada

KMD-16
Multímetro TRMS
7
www.grupotemper.com
Función
Entrada máxima
V CC o CA
600 V CC/CA rms
mA CA/CC
Fusible de acción rápida de 500 mA 600 V
A CA/CC
Fusible de acción rápida de 10 A 600 V
Frecuencia, resistencia, capacitancia, prueba
de diodos, continuidad y temperatura °C/°F
300 V CC/CA rms
Protección contra sobretensión: 6 kV máx. según IEC 61010

KMD-16
Multímetro TRMS
8
www.grupotemper.com
2. EXTREME LAS PRECAUCIONES cuando trabaje con tensiones altos.
3. NO realice mediciones si la tensión en el conector de entrada "COM" supera los 600 V sobre tierra.
4. NUNCA conecte los cables de prueba a través de una fuente de tensión cuando el interruptor de función esté en el modo
de corriente, resistencia o diodo. Si lo hace, puede dañar el medidor.
5. Descargue SIEMPRE los capacitores de filtro de las fuentes de alimentación y desconecte la corriente antes de realizar
una prueba de diodos o resistencia.
6. Apague SIEMPRE el dispositivo y desconecte los cables de prueba antes de retirar la cubierta para reemplazar las pilas
o los fusibles.
7. NUNCA use el medidor a menos que la cubierta posterior y las cubiertas de las pilas y los fusibles estén colocadas en
su sitio y aseguradas.
8. Si se utiliza el equipo de una manera no especificada por el fabricante, la protección proporcionada por el equipo puede
verse afectada.
4. Controles y conectores
1. Cubierta de las pilas
2. Pantalla LCD negativa de 4000 conteos
3. Botón RANGE
4. Botón MAX/MIN
5. Botón MODE
6. Botón HOLD y linterna

KMD-16
Multímetro TRMS
9
www.grupotemper.com
7. Interruptor de función
8. Conector de entrada COM
9. Conector de entrada de 10 A
10. Conector de entrada positivo, mA y µA
Nota: el soporte inclinado y el compartimento de las pilas se encuentran situados en la parte posterior de la unidad.

KMD-16
Multímetro TRMS
10
www.grupotemper.com

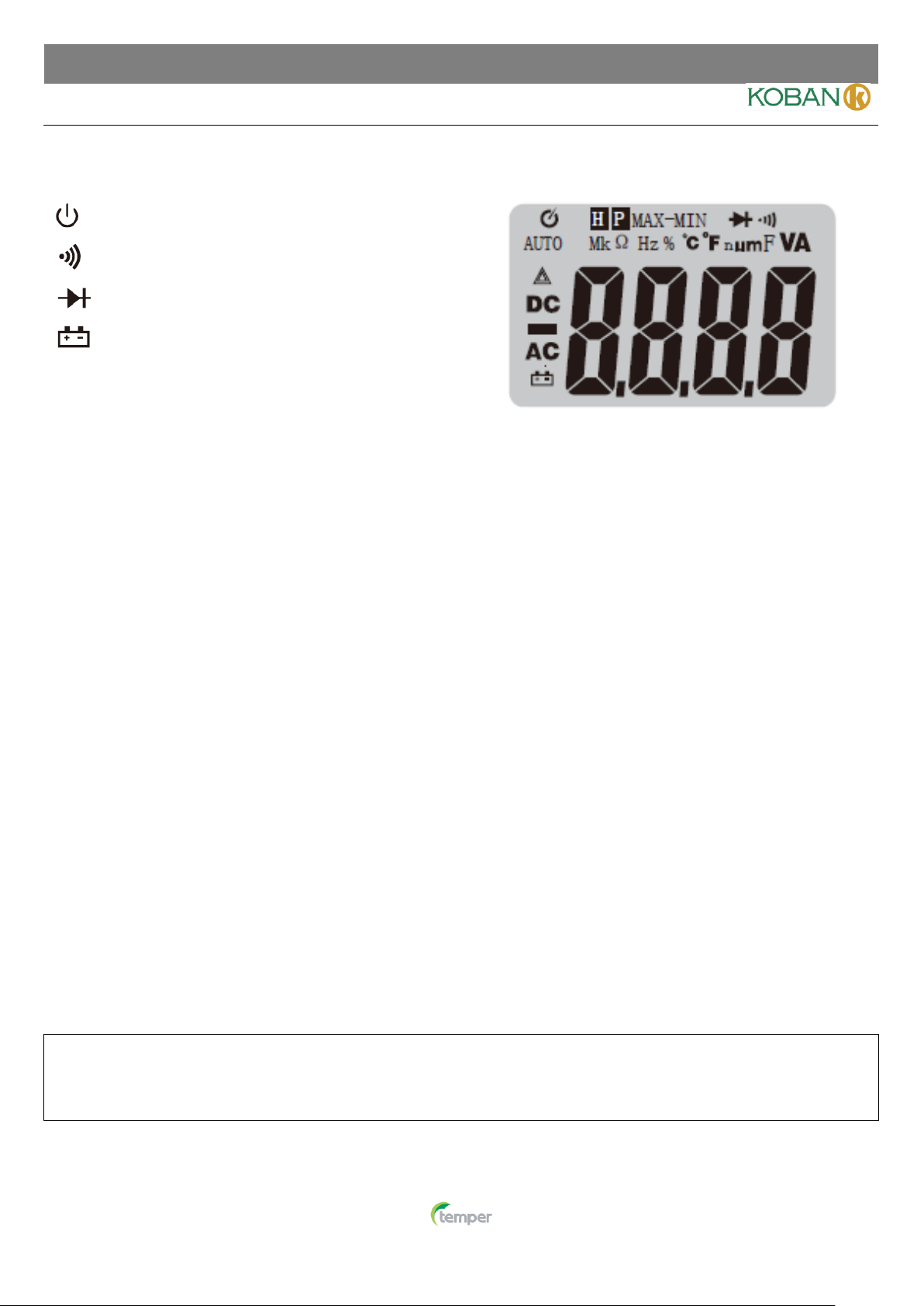

5. Símbolos e indicadores
Apagado automático
Continuidad
Prueba de diodos
Estado de carga de las pilas
n
nano (10-9) (capacitancia)
µ
micro (10-6) (amperios, cap.)
m
mili (10-3) (voltios, amperios)
A
Amperios
k
kilo (103) (ohmios)
F
Faradios (capacitancia)
M
mega (106) (ohmios)
Ω
Ohmios
Hz
Hercios (frecuencia)
V
Voltios
%
Porcentaje (factor de marcha)
AC
Corriente alterna
AUTO
Calibración automática
DC
Corriente continua
HOLD
Retención de pantalla
MAX
Máximo
MIN
Mínimo
5.1 Instrucciones de uso
ADVERTENCIA: riesgo de electrocución. Los circuitos de alto tensión, tanto de CA como de CC, son muy peligrosos y
deben medirse con gran cuidado.
1. Coloque SIEMPRE el interruptor de función en la posición OFF cuando el medidor no esté en uso.
