Kohler K-12183 User manual

Installation Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-12183
1011034-2-E

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

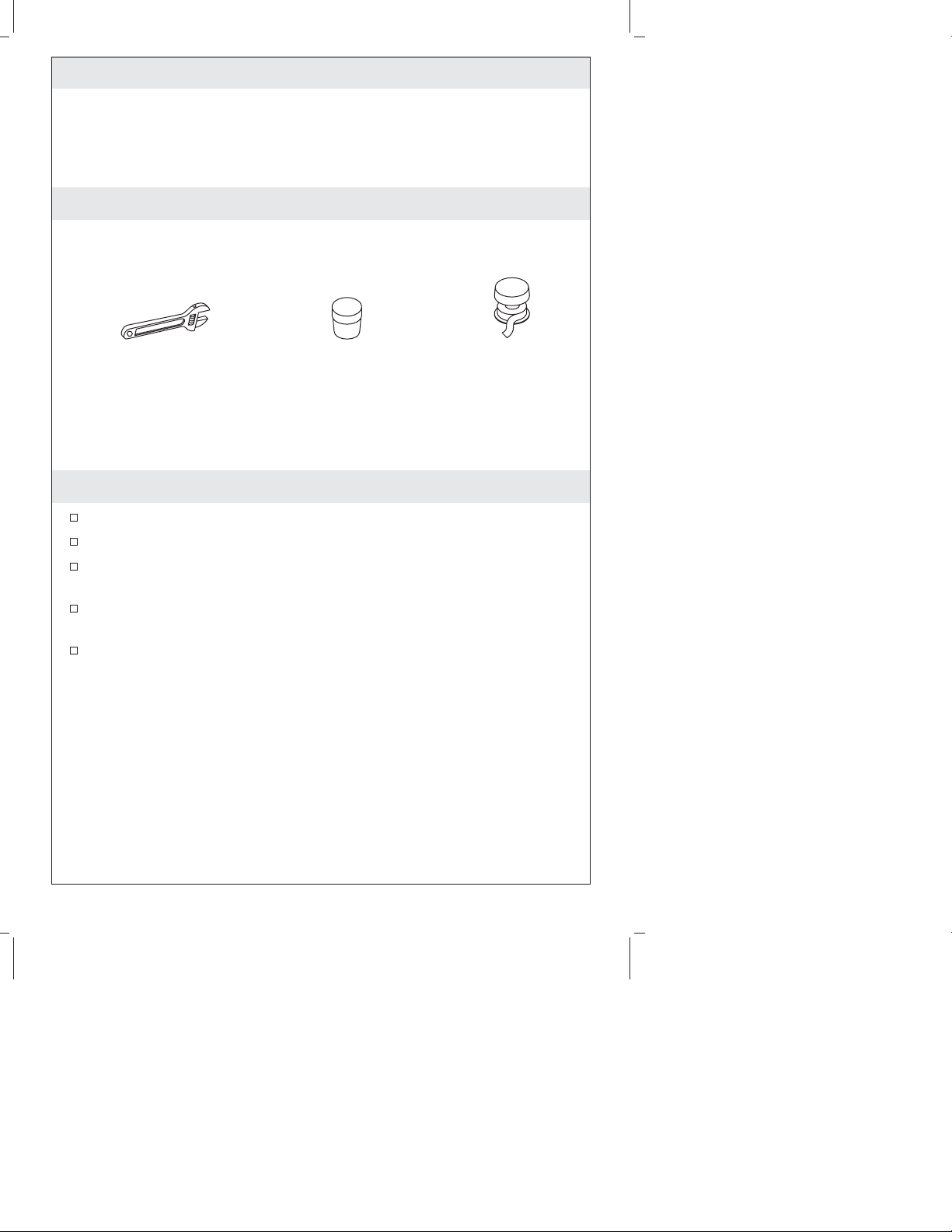

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
If possible, install this faucet to the lavatory before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable Wrench Plumbers Putty Sealant Tape
1011034-2-E 2 Kohler Co.

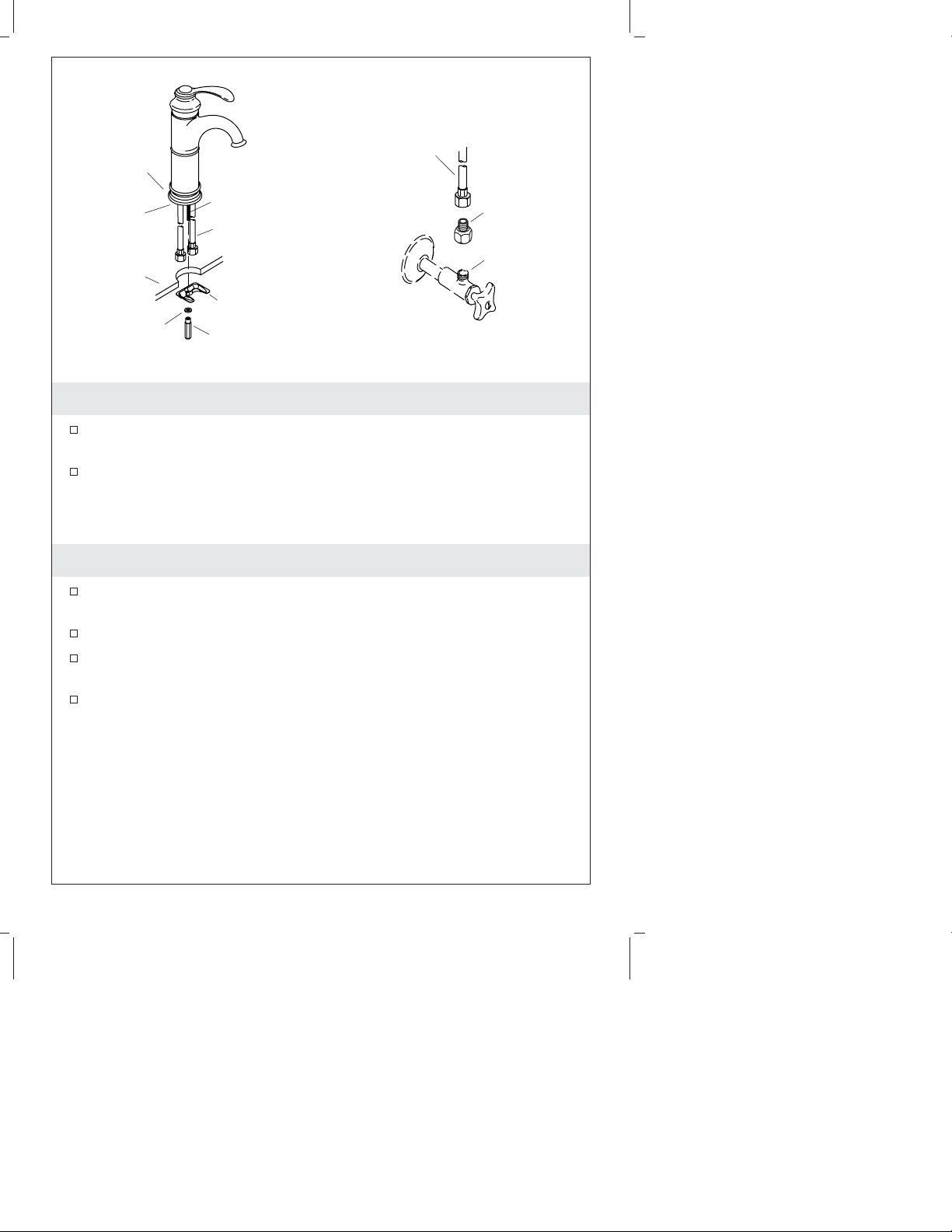

1. Install the Faucet
Apply plumbers putty or other sealant to the underside of the
escutcheon according to the manufacturer’s instructions.
Feed the faucet supply inlets through the faucet hole of the
lavatory, then position the faucet. Slide the bracket and washer
over the studs and tighten the nuts securely to the mounting
studs.
2. Connect the Supplies
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
Identify your supply connection type.
Connect the supply tubes to the faucet supplies and supply stops.
(Left is hot - right is cold.)
Wrench-tighten all connections.
Apply
Plumbers
Putty
Supply Inlet
Stud
Bracket
Nut
Washer
Lavatory
Escutcheon
Stop Supply
Adapter
Supply Inlet
Kohler Co. 3 1011034-2-E

3. Install the Drain
CAUTION: Risk of product damage. Never pull on the drain
cap to open the drain. Press and release the drain cap once to
close it. Press and release it again to open it.
Remove the seal from the body.
Apply a 1/2″(1.3 cm) diameter ring of plumbers putty or other
sealant around the underside of the body according to the putty
manufacturer’s instructions.
Insert the body into the fixture drain hole.
Attach the rubber washer (tapered side up) to the body.
Install the flat washer over the threads of the body.
Partially thread the nut onto the body. Do not tighten at this time.
Orient the ″KOHLER″logo as desired. Adjustment is not possible
after final assembly.
Wrench-tighten the nut.
Apply sealant tape to the top of the tailpiece threads before
screwing it into the body.
Connect the tailpiece to the body.
Remove any excess putty or sealant.
Rubber Washer
Lavatory
Tailpiece
Nut
Body
Flat Washer
Apply plumbers
putty.
1011034-2-E 4 Kohler Co.

4. Installation Checkout
Connect the tailpiece and P-trap.
Make sure all connections are tight.
Remove the aerator by turning it counterclockwise.
Turn on the main water supply and check for leaks. Repair as
needed.
Turn the faucet handle to the cold side and open to the ″ON″
position. Run cold water through spout for about a minute to
remove any debris.
With water still running, rotate the faucet handle to the ″HOT″
side. Continue running water through the spout for about one
minute and then turn off.
Remove any debris from the aerator and reinstall.
Aerator
Kohler Co. 5 1011034-2-E

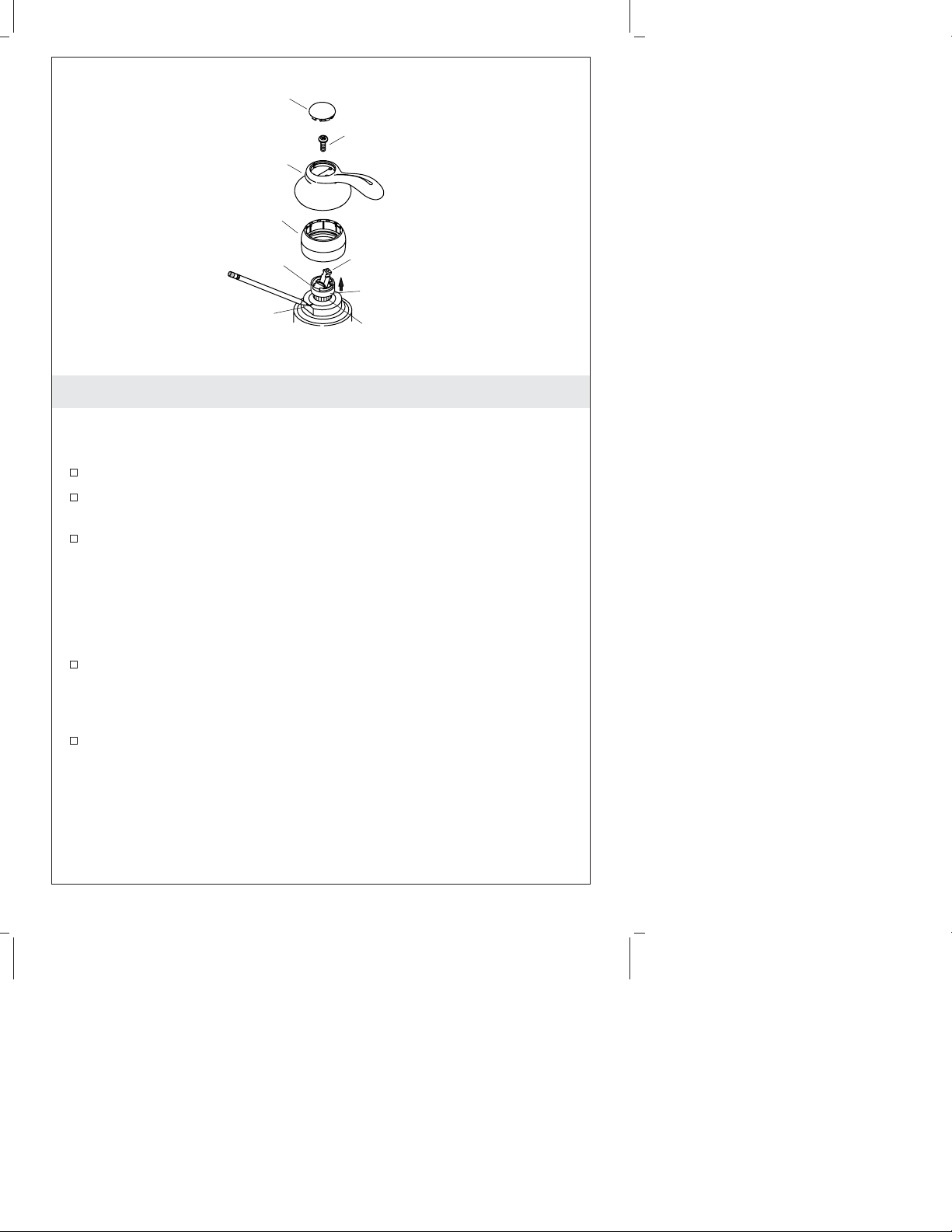

5. Optional Temperature Limiting Adjustment
NOTE: Prior to adjustment, make sure the handle is in the
maximum hot position.
Remove the cap, handle and bonnet.
Turn on the water to the maximum hot water temperature by
pushing the valve stem up, and turning it fully clockwise.
Use a pencil or marker to mark the current position of the
temperature stop tab (top edge) on the mounting nut. Lift both
the indexer and the top disc just enough to clear the splines and
to allow rotation.
NOTE: Each indexer notch is an average 9.5°F (5.3°C) change in
temperature.
Turn the indexer, top disc, and valve stem counterclockwise until
you achieve the desired temperature. Then reinstall the indexer
and top disc to the valve. Make sure the top disc is snapped fully
into the indexer.
Turn off the water, and reinstall the bonnet, handle and cap.
Mounting
Nut
Top Disc
Splines
Stop Tab
Bonnet
Handle
Screw
Cap
Valve Stem
1011034-2-E 6 Kohler Co.

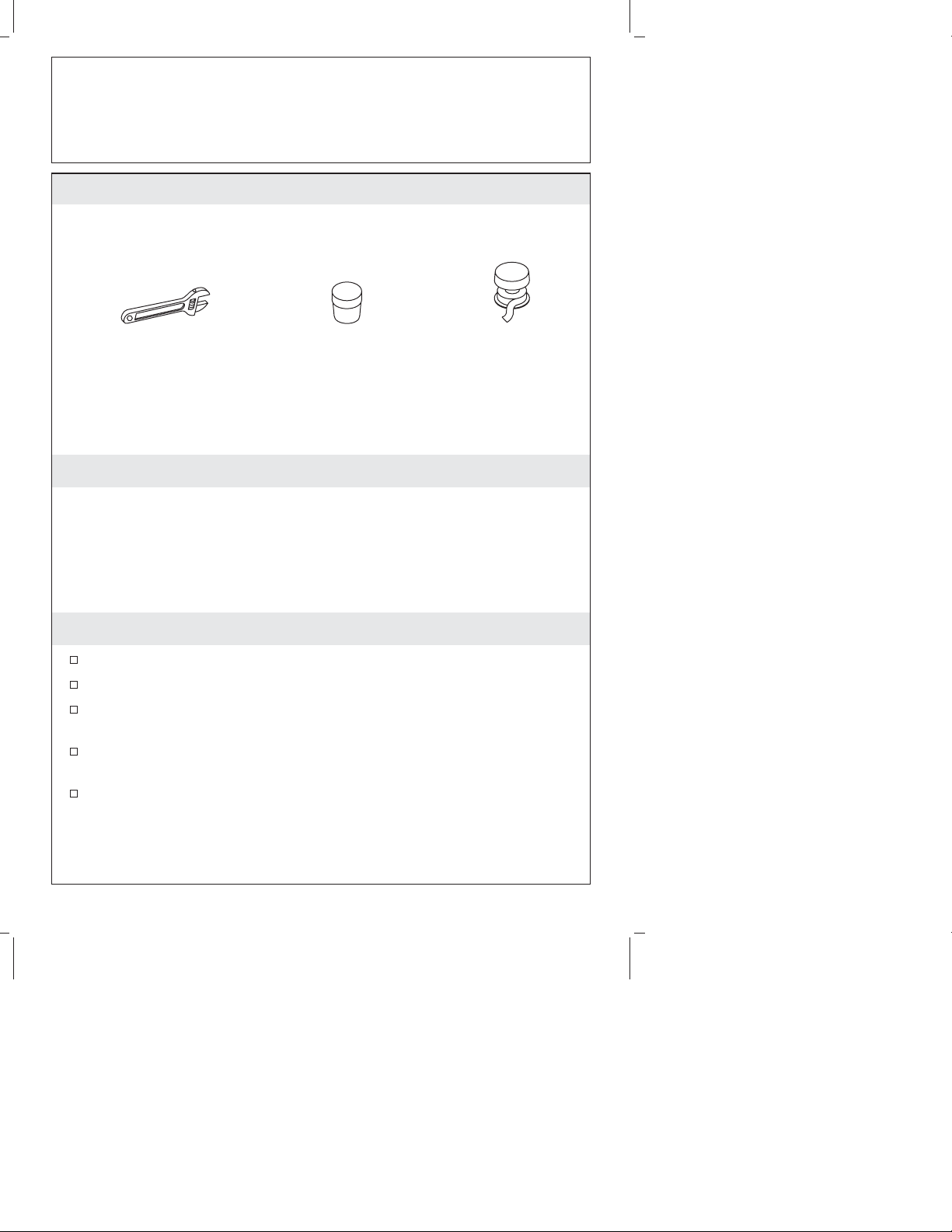

Guide d’installation
Robinet mono-contrôle de lavabo
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Si possible, installer le robinet au lavabo avant d’installer ce
dernier.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Ruban
d'étanchéité
pour filets
Mastic de
plombier
Kohler Co. Français-1 1011034-2-E

1. Installer le robinet
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable au-dessous de l’applique selon les instructions du
fabricant.
Alimenter les entrées d’alimentation du robinet dans l’orifice du
robinet du lavabo, puis positionner proprement le robinet. Glisser
le support et la rondelle sur les montants et bien visser les écrous
sur ces montants.
2. Connecter les alimentations
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
Déterminer le type de connexion d’alimentation.
Raccorder les tubes d’alimentation d’eau aux alimentations du
robinet et robinets d’arrêt. (Gauche est chaud - droite est froid)
Serrer toutes les connexions à clé.
Appliquer
du mastic de
plomberie
Entrée
d'alimentation
Montant
Support
Écrou
Rondelle
Lavabo
Applique
Arrêt
d'alimentation
Adaptateur
Entrée
d'alimentation
1011034-2-E Français-2 Kohler Co.

3. Installer le drain
ATTENTION : Risque d’endommagement du produit. Ne
jamais tirer sur le capuchon du drain pour ouvrir ce dernier.
Appuyer et relâcher le capuchon du drain une fois pour le
fermer. Appuyer et le relâcher encore pour l’ouvrir.
Retirer le joint du corps.
Appliquer un anneau de Ø 1/2″(1,3 cm) de mastic de plombier
autour de la partie inférieure du corps selon les instructions du
fabricant.
Insérer le corps dans l’orifice du drain de l’appareil.
Attacher la rondelle en caoutchouc (côté conique vers le haut) au
corps.
Installer la rondelle plate sur les filetages du corps.
Visser partiellement l’écrou sur le corps. Ne pas serrer à ce
moment.
Orienter le logo ″KOHLER″selon le désir. Un ajustement n’est
plus possible après l’assemblage final.
Serrer l’écrou avec la clé.
Appliquer un ruban d’étanchéité sur le filetage de la partie
supérieure de la pièce de raccordement et avant de la visser dans
le corps.
Connecter la pièce de raccordement au corps.
Lavabo
Pièce de
raccordement
Écrou
Corps
Rondelle plate
Appliquer
du mastic
d'étanchéité
Rondelle en
caoutchouc
Kohler Co. Français-3 1011034-2-E

Installer le drain (cont.)
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
1011034-2-E Français-4 Kohler Co.

4. Vérification de l’installation
Connecter la pièce de raccordement et le siphon en P.
S’assurer que toutes les connexions soient serrées.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Tourner la poignée du robinet vers le côté eau froide et ouvrir à
la position ″ON″. Faire couler l’eau froide à travers le bec
pendant à peu près une minute pour chasser tous les débris.
Tout en laissant l’eau couler, tourner la poignée du robinet vers le
côté ″CHAUD″. Continuer à écouler l’eau à travers le bec pendant
à peu près une minute puis fermer.
Retirer tout débris de l’aérateur puis réinstaller.
Aérateur
Kohler Co. Français-5 1011034-2-E

5. Réglage optionnel de limitation de température
REMARQUE : Avant le réglage, s’assurer que la poignée soit à la
position maximale d’eau chaude.
Retirer le bouchon, le levier et le chapeau.
Porter la température d’eau chaude à sa valeur maximale en
poussant sur la tige de la valve vers le haut et en tournant
complètement à droite.
Marquer la position de la butée (bord supérieur) sur l’écrou
d’assemblage avec un feutre ou un crayon. Soulever l’indexeur et
le disque supérieur suffisamment pour dégager les cannelures et
permettre la rotation.
REMARQUE : Chaque cannelure représente un changement moyen
de température de 9,5° F (5,3° C).
Tourner l’indexeur, le disque supérieur et la tige de valve vers la
gauche jusqu’à atteindre la température désirée. Puis réinstaller
l’indexeur et le disque supérieur à la valve. S’assurer que le
disque supérieur soit complètement logé dans l’indexeur.
Arrêter l’écoulement d’eau et réinstaller le chapeau, le levier et le
capuchon.
Écrou de
fixation
Disque
supérieur
Cannelures
Languette
d'arrêt
Chapeau
Poignée
Vis
Capuchon
Tige de
la valve
1011034-2-E Français-6 Kohler Co.

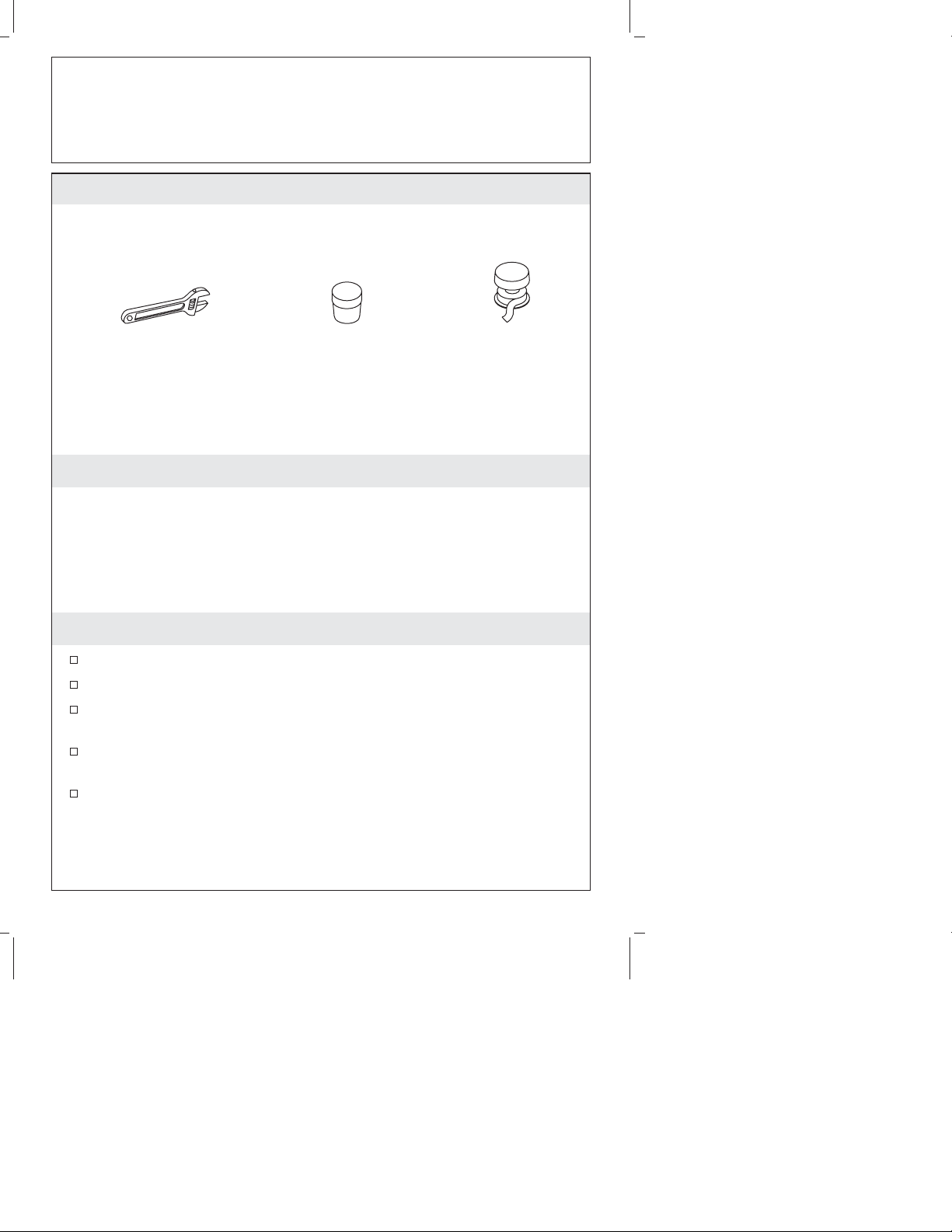

Guía de instalación
Grifería monomando de lavabo
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
De ser posible, instale esta grifería en el lavabo antes de instalar
el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave ajustable Masilla de plomería Cinta selladora
para rosca
Kohler Co. Español-1 1011034-2-E

1. Instale la grifería
Aplique masilla de plomería u otro sellador en el dorso del
chapetón según las instrucciones de fabricante.
Introduzca las entradas de los suministros de la grifería a través
del orificio para grifería del lavabo, luego coloque la grifería.
Deslice el soporte y la arandela en las varillas roscadas y apriete
bien las tuercas en las varillas roscadas.
2. Conecte los suministros
Si el lavabo no está instalado, instálelo en este momento. Siga las
instrucciones del fabricante del lavabo.
Identifique el tipo de conexión del suministro.
Conecte los tubos de suministro a la grifería y a las llaves de
paso. (El lado izquierdo es para el agua caliente y el derecho,
para el agua fría.)
Apriete todas las conexiones con una llave.
Aplique
masilla de
plomería
Entrada del
suministro
Varilla
roscada
Soporte
Tuerca
Arandela
Lavabo
Chapetón
Llave de paso
Adaptador
Entrada de
suministro
1011034-2-E Español-2 Kohler Co.

3. Instale el desagüe
PRECAUCIÓN: Riesgo de daños al producto. Nunca tire del
tapón de desagüe para abrir el desagüe. Presione y suelte el
tapón de desagüe una vez para cerrarlo. Vuelva a presionar y
soltar el tapón para abrirlo.
Retire el sello del cuerpo.
Aplique una tira de 1/2″(1,3 cm) de diámetro de masilla de
plomería u otro sellador alrededor de la parte inferior del cuerpo,
según las instrucciones del fabricante de la masilla.
Inserte el cuerpo en el orificio de desagüe de la unidad.
Monte la arandela de goma (con el lado estrecho hacia arriba) en
el cuerpo.
Instale la arandela plana sobre las roscas del cuerpo.
Enrosque parcialmente la tuerca en el cuerpo. No apriete en este
momento.
Oriente el logotipo ″KOHLER″como desee. No es posible
reajustarlo después del montaje final.
Apriete la tuerca con una llave.
Aplique cinta selladora en la parte superior de las roscas del tubo
de desagüe antes de roscarlo en el cuerpo.
Conecte el tubo de desagüe al cuerpo.
Limpie el exceso de masilla de plomería o sellador.
Arandela de goma
Lavabo
Tuerca
Cuerpo
Arandela plana
Aplique masilla
de plomería.
Tubo de
desagüe
Kohler Co. Español-3 1011034-2-E

4. Verificación de la instalación
Conecte el tubo de desagüe y la trampa en P.
Verifique que todas las conexiones estén apretadas.
Quite el aireador girándolo hacia la izquierda.
Abra el suministro principal de agua y verifique que no haya
fugas. Repare según sea necesario.
Gire la manija de la grifería hacia el lado del agua fría y abra a la
posición abierta. Deje correr agua fría por el surtidor durante
aproximadamente un minuto para eliminar los residuos.
Con el agua todavía abierta, gire la manija de la grifería al lado
del agua caliente ″HOT″. Deje correr el agua por el surtidor
durante un minuto aproximadamente y luego cierre.
Limpie las partículas que haya en el aireador y vuelva a
instalarlo.
Aireador
1011034-2-E Español-4 Kohler Co.

5. Ajuste opcional del límite de temperatura
NOTA: Antes de ajustar asegúrese de que la manija esté colocada en
la posición máxima del agua caliente.
Retire el tapón, la manija y el bonete.
Levante la espiga de la válvula y gírela completamente hacia la
derecha para abrir el suministro del agua caliente a la
temperatura máxima.
Utilice un plumón marcador o lápiz para marcar en la tuerca de
montaje la posición actual de la lengüeta limitadora de
temperatura (borde superior). Levante el graduador y el disco
superior lo suficiente para librar las ranuras y permitir que gire.
NOTA: Cada ranura del graduador representa un cambio de
temperatura promedio de 9,5°F (5,3°C).
Gire el graduador, el disco superior y la espiga de la válvula
hacia la izquierda hasta alcanzar la temperatura deseada. Luego,
vuelva a instalar el graduador y el disco superior a la válvula.
Asegúrese de que el disco superior quede totalmente encajado en
el graduador.
Cierre el agua y vuelva a instalar el bonete, la manija y el tapón.
Tuerca de
montaje
Disco
superior
Ranuras
Lengüeta
limitadora
Bonete
Manija
Tornillo
Tapón
Espiga
de válvula
Kohler Co. Español-5 1011034-2-E

1011034-2-E

1011034-2-E

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1011034-2-E
