Kohler K-16232 User manual

Installation Guide
Widespread Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-16232
1054191-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

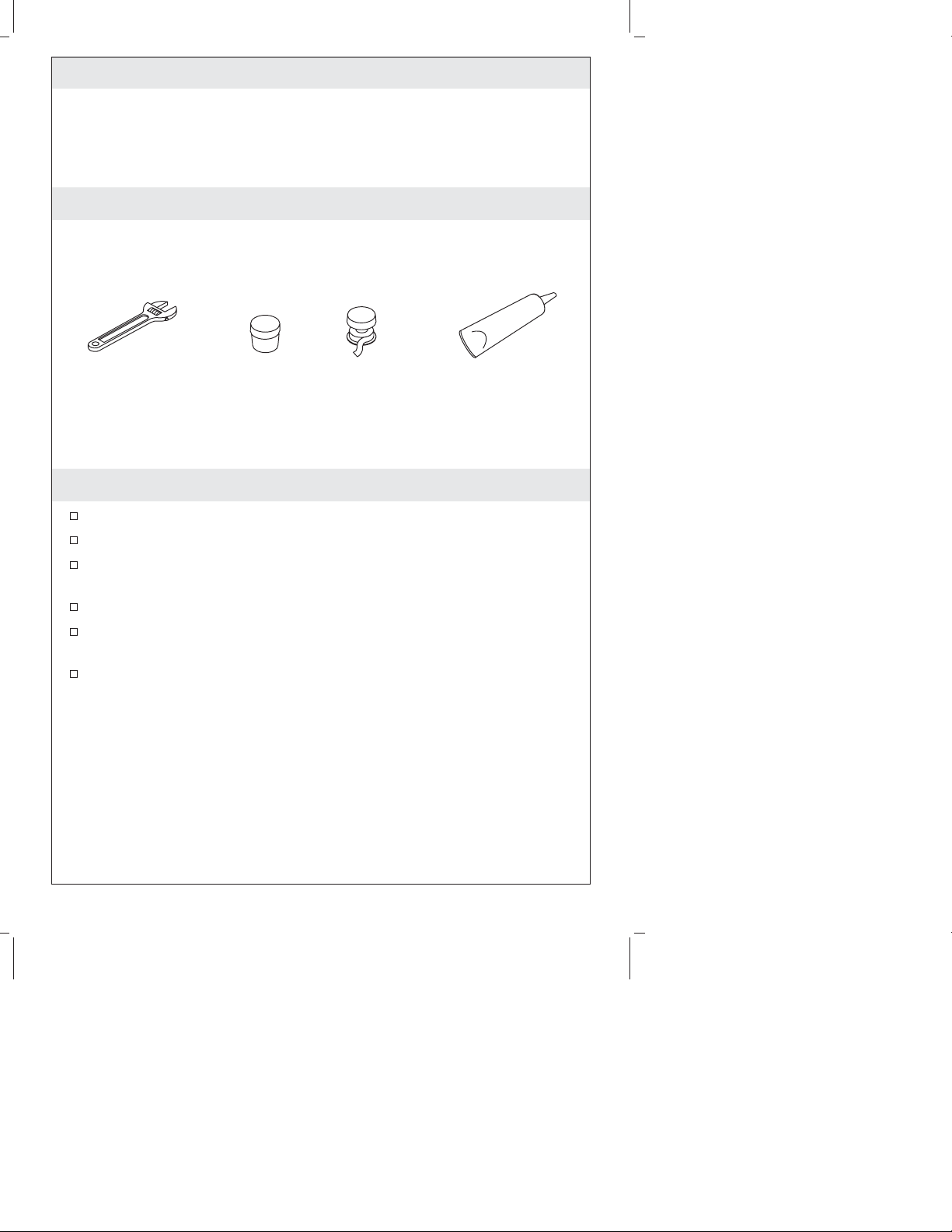

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Plumbers Putty Sealant Tape Pipe Sealant
1054191-2-A 2 Kohler Co.

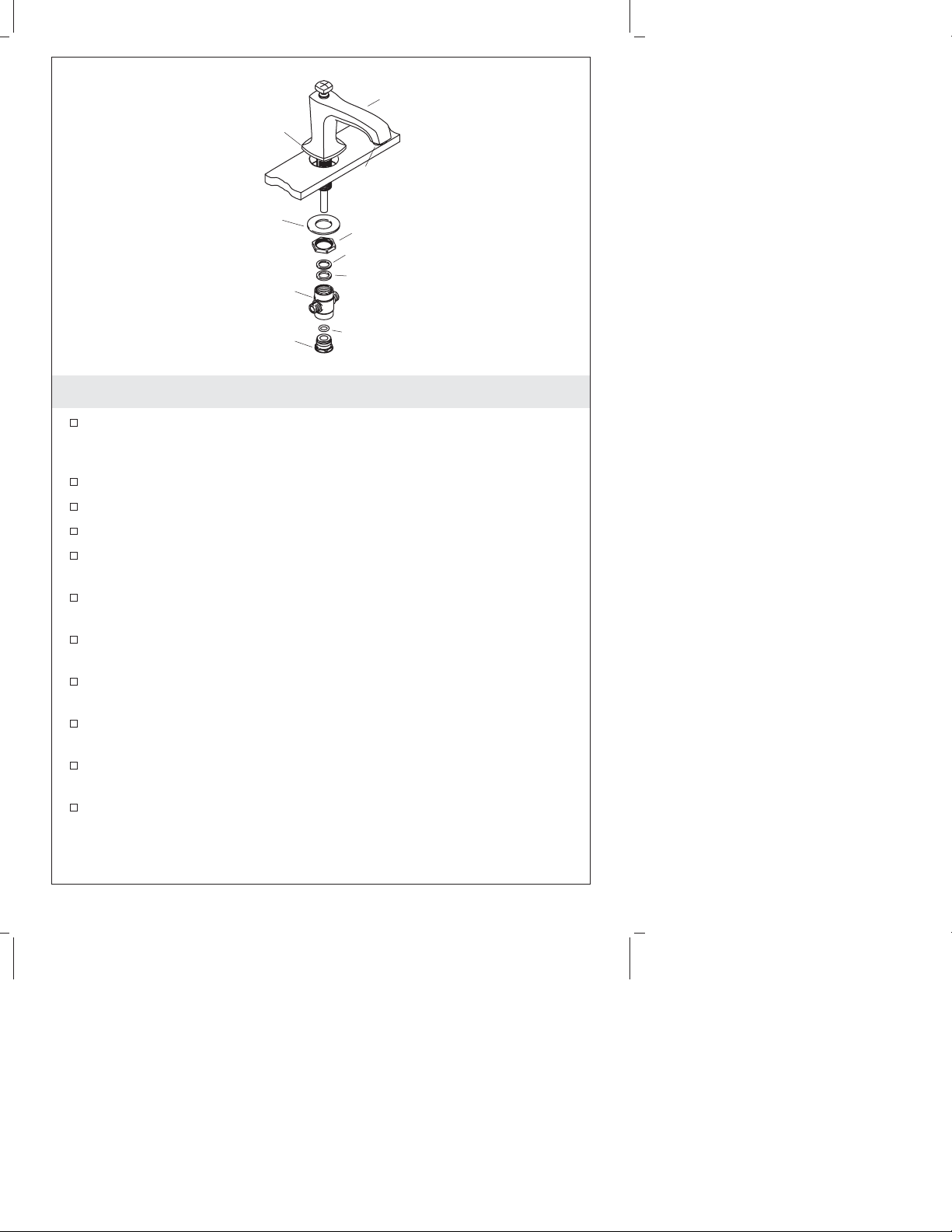

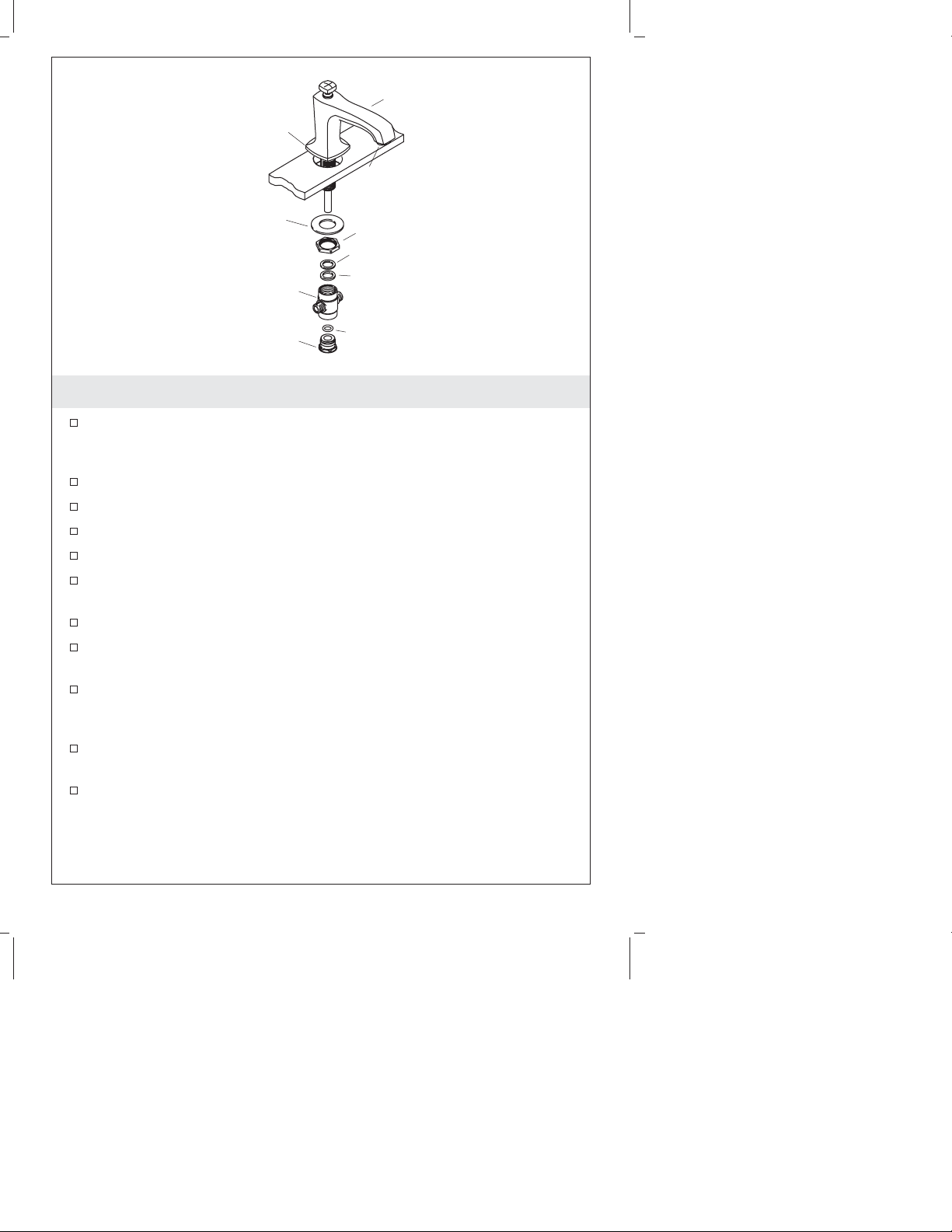

1. Install the Spout
Apply a bead of plumbers putty or other sealant to the underside
of the spout base according to the putty manufacturer’s
instructions.
Locate the center hole and insert the spout.
Install the metal washer and nut.
Securely tighten the nut with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Remove and retain the guide tube nut and O-ring from the
supply tee.
Insert the washer and rubber gasket into the supply tee.
Thread the supply tee onto the spout until hand-tight.
Hold the spout in place and tighten the supply tee with a wrench
until it is aligned side to side. Do not overtighten.
Slip the O-ring over the lift rod and thread the guide tube nut
onto the supply tee.
Tighten the guide tube nut on the supply tee with a wrench. Do
not overtighten.
Nut
Washer
O-Ring
Apply
plumbers
putty.
Metal
Washer
Supply
Tee
Guide
Tube Nut
Spout
Lift Rod
Rubber
Gasket
Kohler Co. 3 1054191-2-A

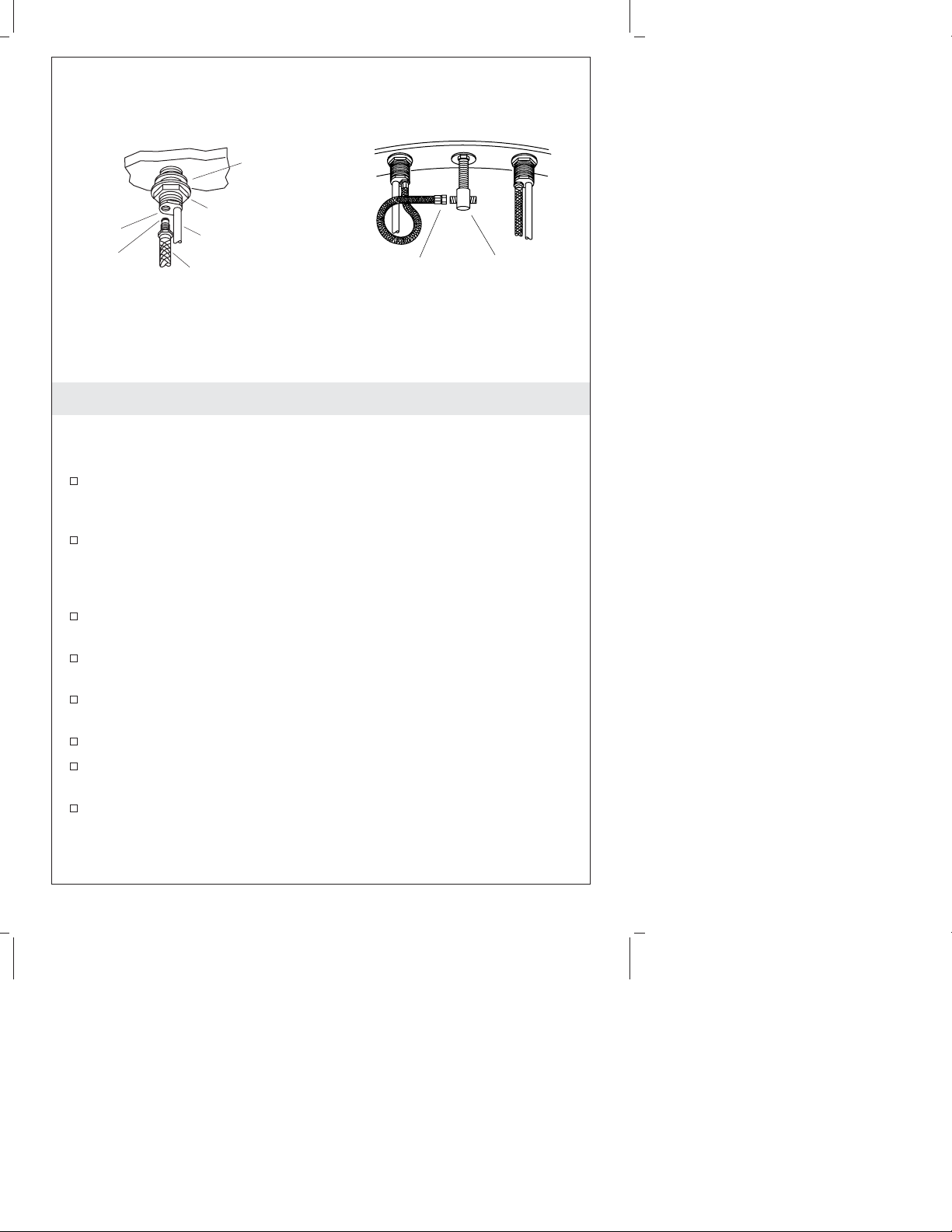

2. Install the Valve Bodies
NOTE: The valve body marked ″COLD″(with blue lettered tape
attached to the tube) should be installed to the right of the faucet.
Apply a bead of plumbers putty or other sealant to the underside
of the base of the handle body according to the manufacturer’s
instructions.
From the top of the lavatory, insert the cold and hot valve bodies
into the mounting holes. Make sure that the body marked
″COLD″is installed in the right-hand hole as viewed from the
front of the lavatory.
Install a washer and a nut onto the underside of each valve body.
Rotate each valve body until the copper tubing faces toward the
outside of the lavatory.
While holding the valve bodies in place, securely tighten the nuts
with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Install the O-ring on the hose and thread each hose into the
handle body outlet.
Tighten the hose connections on the handle body with a wrench.
Do not overtighten.
Loop the hoses as shown and connect them to the supply tee
inlets. Do not use thread sealant. Do not overtighten.
Copper
Tube
Nut
Flexible
Hose
Washer
O-Ring
Handle
Body
Outlet
Supply
Tee
Flexible
Hose
Supply
Tee
Flexible
Hose
Supply
Tee
Flexible
Hose
Supply
Tee
Flexible
Hose
Supply
Tee
Flexible
Hose
1054191-2-A 4 Kohler Co.

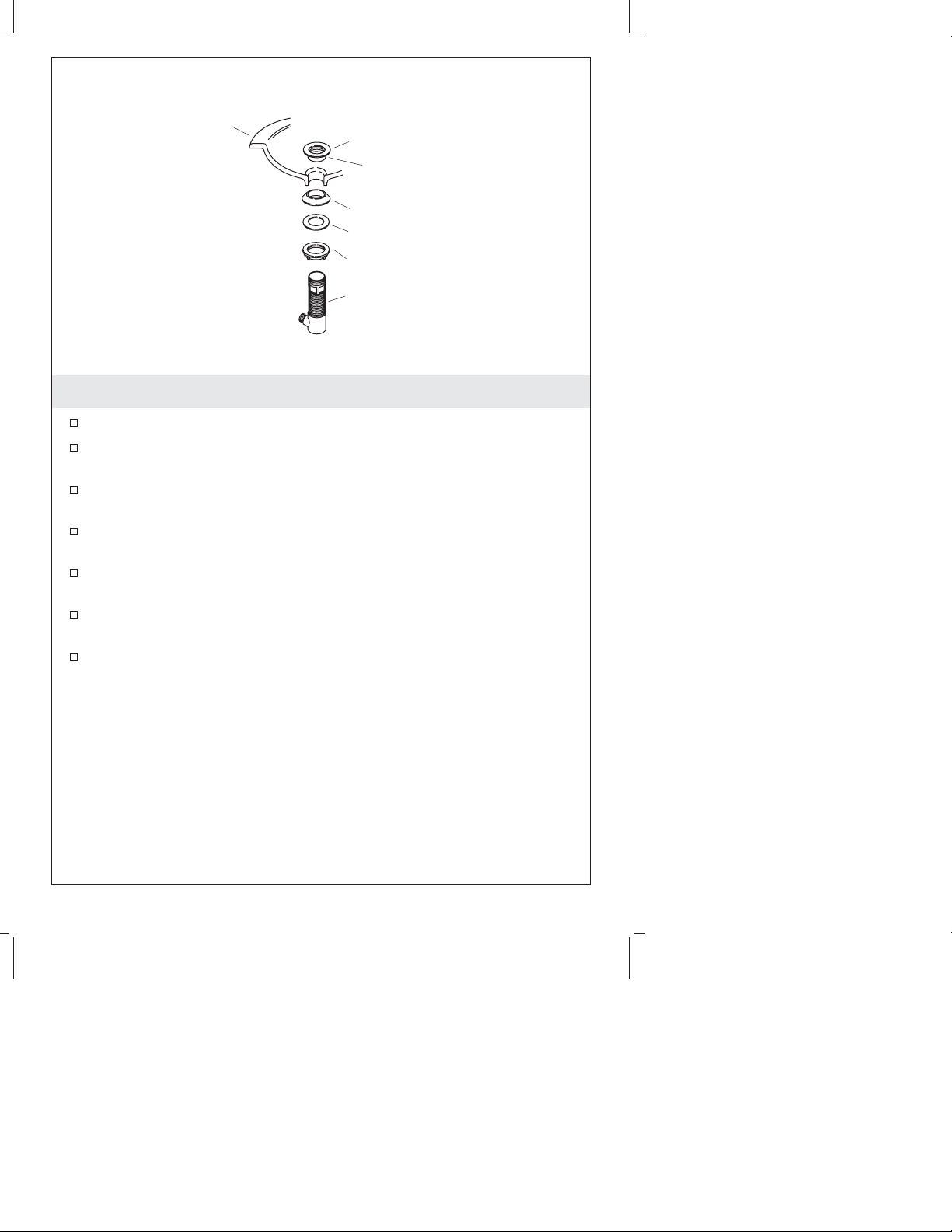

3. Install the Drain
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Tapered Gasket
Flat Washer
Nut
Drain Body
Fixture
Kohler Co. 5 1054191-2-A

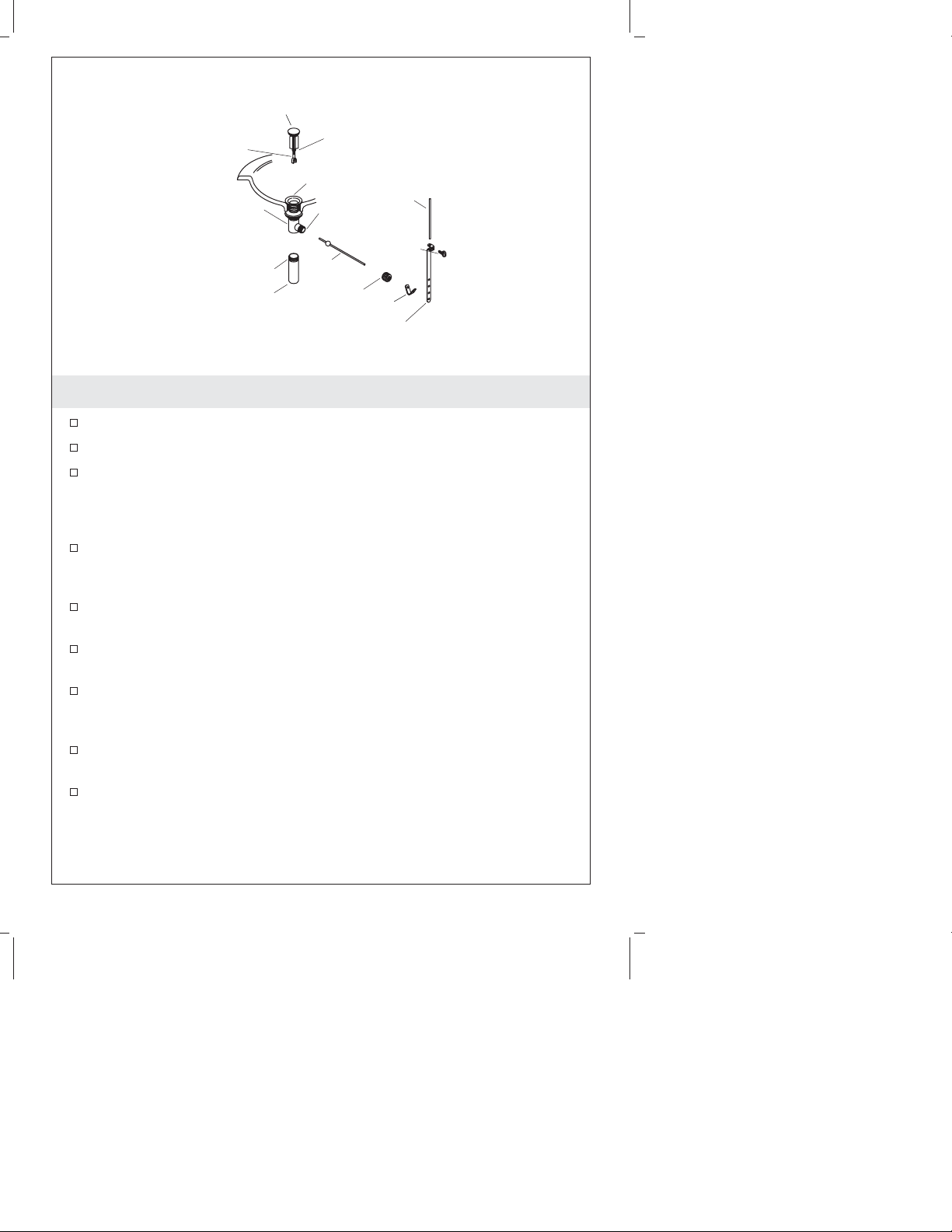

4. Complete the Drain Installation
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper rod. For vandal-resistant
installations, fit the rod through the hole in the stopper rod.
Hand tighten the rod nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, then thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the lift
rod with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the body and then into the hole
in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Clip
Stopper
Stopper Nut
Flange
Seal
Rod Nut
Tailpiece
Apply
thread
sealant.
Thumb
Screw
Stopper
Rod
Link
Rod
Lift
Rod
1054191-2-A 6 Kohler Co.

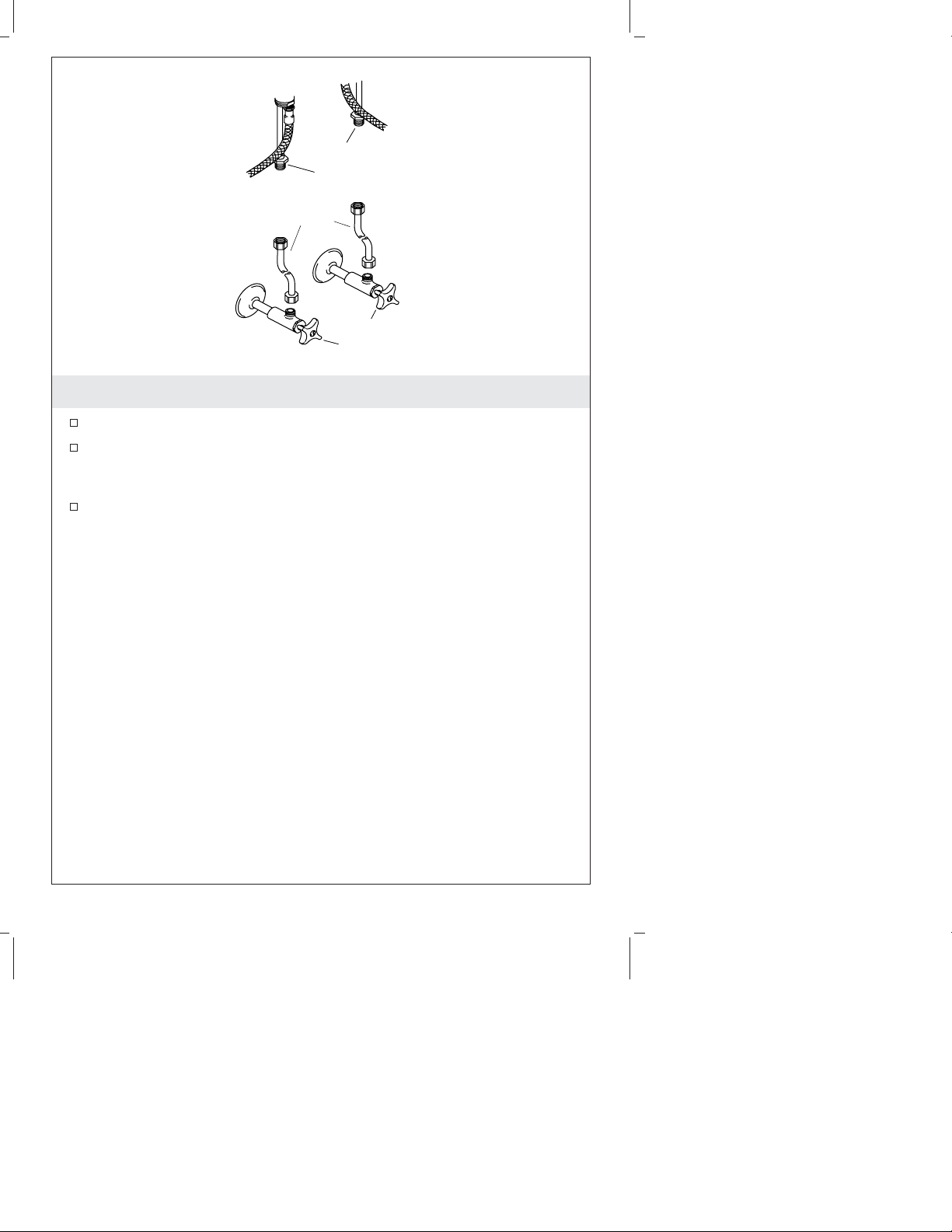

5. Connect the Supplies
Install the lavatory using the lavatory manufacturer’s instructions.
Connect the supply tubes to the handle valve inlets, and to the
supply stops. Left is hot and right is cold.
Tighten all connections.
Supply
Tube
Valve
Inlet
Shut-off
Valve
Kohler Co. 7 1054191-2-A

6. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Ensure that all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Adjust as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn the
faucet off.
Remove any debris from the aerator and reinstall.
Aerator
Spout
1054191-2-A 8 Kohler Co.

Guide d’installation
Robinet de lavabo à large entraxe

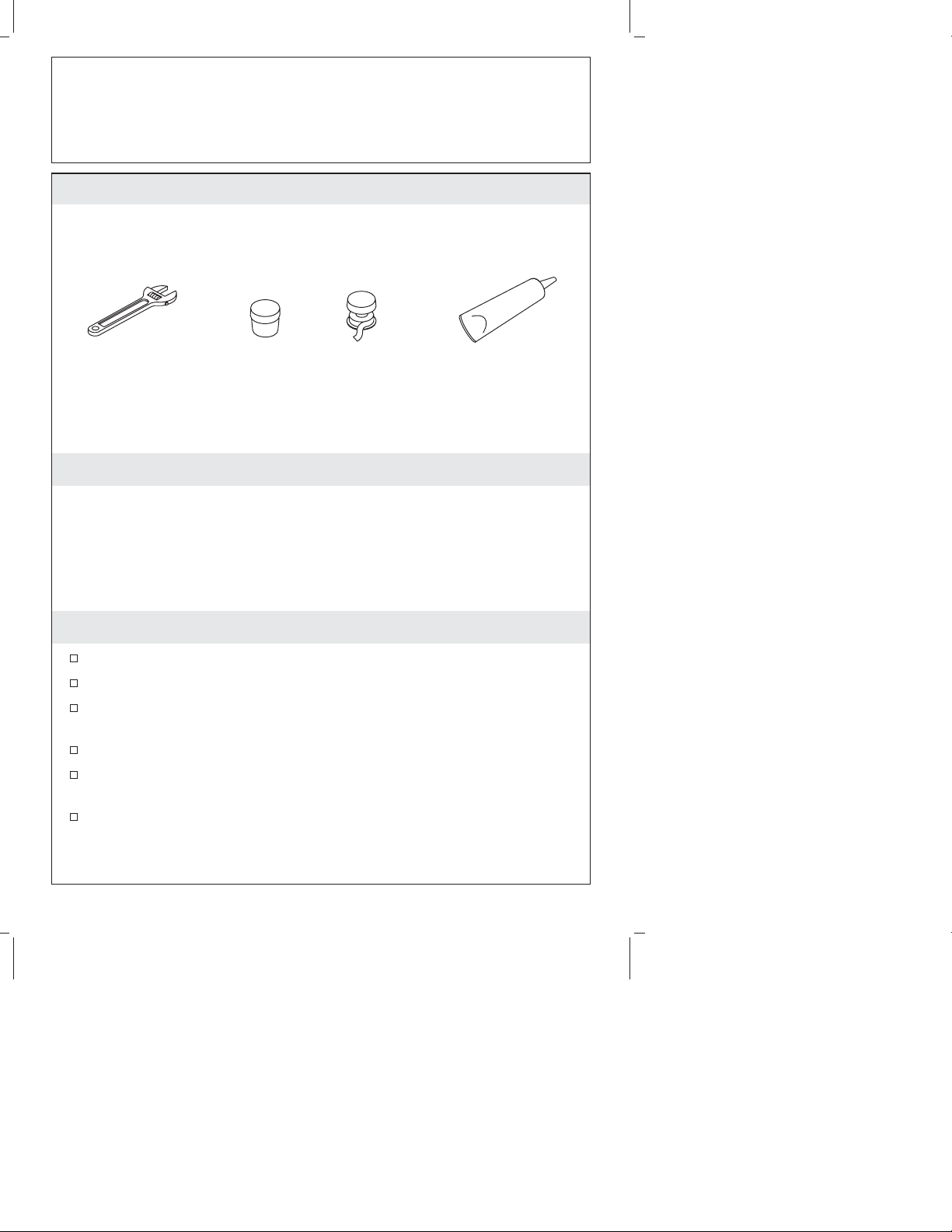

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour les nouvelles installations, installer le robinet avant
d’installer le lavabo.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Mastic de
plomberie Ruban d'étanchéité Joint d'étanchéité
Kohler Co. Français-1 1054191-2-A

1. Installer le bec
Appliquer un cordon de mastic d’étanchéité ou un produit
semblable sur le dessous de la base du bec verseur selon les
instructions du fabricant du mastic.
Localiser l’orifice central et insérer le bec.
Installer la rondelle métallique et l’écrou.
Bien serrer l’écrou avec une clé. Ne pas trop serrer.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Retirer et conserver l’écrou du tube-guide et le joint torique du
manchon de T d’alimentation.
Insérer la rondelle et le joint d’étanchéité dans le T
d’alimentation.
Visser à la main le T d’alimentation sur la tige du bec jusqu’au
serrage à main.
Maintenir le bec en place et serrer le T d’alimentation avec une
clé jusqu’à ce qu’il soit aligné de côté à côté. Ne pas trop serrer.
Glisser un joint torique sur la tige de levage et visser l’écrou du
tube-guide sur le T d’alimentation.
Serrer l’écrou du tube-guide sur le T d’alimentation avec une clé.
Ne pas trop serrer.
Écrou
Rondelle
Joint torique
Appliquer du
mastic de
plomberie.
Rondelle
métallique
Écrou du
tube-guide
Bec
T d'alimentation Joint en
caoutchouc
Tige de
levage
1054191-2-A Français-2 Kohler Co.

2. Installer les corps de valves
REMARQUE : Le corps de la valve marquée ″COLD″(avec une
lettre bleue appliquée au tube) devrait être installé à droite du
robinet.
Appliquer un cordon de mastic d’étanchéité ou un produit
semblable sur le dessous de la base du corps de poignée selon les
instructions du fabricant du mastic.
Du dessus du lavabo, insérer les corps de valves froid et chaud
dans les trous de fixation. S’assurer que le corps marqué ″COLD″
(froid) soit installé dans l’orifice de droite tel que vu de l’avant
du lavabo.
Installer une rondelle et un écrou sous chaque corps de valve.
Pivoter chaque corps de valve jusqu’à ce que la tuyauterie en
cuivre soit face à l’extérieur du lavabo.
Tout en maintenant les corps de valves en place, bien serrer les
écrous avec une clé. Ne pas trop serrer.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Installer un joint torique sur le tuyau et visser chaque tuyau dans
la sortie du corps de la poignée.
Serrer les connexions du tuyau au corps de la poignée avec une
clé. Ne pas trop serrer.
Tuyau
cuivre
Sortie
corps de
poignée
Joint torique Tuyau
Écrou
Rondelle
Flexible T d'alimentation
Kohler Co. Français-3 1054191-2-A

Installer les corps de valves (cont.)
Boucler les tuyaux tel qu’illustré et les connecter aux entrées du T
d’alimentation. Ne pas utiliser de mastic pour filetage. Ne pas
trop serrer.
1054191-2-A Français-4 Kohler Co.

3. Installer le drain
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain fasse face à
l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic d’étanchéité.
Appliquer du mastic
de plomberie.
Bride
Joint d'étanchéité conique
Rondelle plate
Écrou
Corps du drain
Appareil sanitaire
Kohler Co. Français-5 1054191-2-A

4. Compléter l’installation du drain
Presser le joint d’étanchéité dans son orifice sur le corps.
Insérer le bouchon d’arrêt dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice d’étanchéité du corps et sous la tige d’arrêt.
Pour les installations anti-vandalisme, passer la tige à travers
l’orifice de la tige d’arrêt. Serrer l’écrou de la tige à la main.
Retirer et ajuster l’arrêt selon le besoin pour qu’il s’élève à peu
près de 3/8″(1 cm) en position d’ouverture. Pour ajuster, pivoter
la tige d’arrêt filetée selon le besoin. Resserrer l’écrou d’arrêt.
Appliquer du ruban d’étanchéité aux filetages de la pièce de
raccordement et visser celle-ci au corps. Serrer fermement la pièce
de raccordement.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige de levage avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer la tige de levage dans l’orifice du corps et puis à travers
celui du raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende de 1/2″(1,3 cm) au dessus
de l’orifice de la tige de levage.
Corps
Tige de
levage
Clip
Arrêt
Écrou d'arrêt
Bride
Joint
d'étanchéité
Écrou
de tige
Pièce de
raccordement
Appliquer
un ruban
d'étanchéité
pour filetage.
Vis de
serrage
Tige
d'arrêt
Raccord
Tige
1054191-2-A Français-6 Kohler Co.

5. Connecter les alimentations
Installer le lavabo selon les instructions qui l’accompagnent.
Connecter les tuyaux d’alimentation aux entrées de poignée de
valve et aux arrêts d’alimentation. Gauche est chaud et droite est
froid.
Serrer toutes les connexions.
Tuyau
d'alimentation
Entrée de
valve
Arrêt
d'alimentation
Kohler Co. Français-7 1054191-2-A

6. Vérification de l’installation
Installer la pièce de raccordement et le siphon en P (selon le
besoin).
S’assurer que tous les raccords soient bien serrés.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Ajuster au besoin.
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
environ une minute à travers le bec pour chasser tous les débris.
Vérifier s’il y a des fuites. Fermer le robinet.
Retirer tout débris de l’aérateur puis réinstaller.
Bec
Aérateur
1054191-2-A Français-8 Kohler Co.

Guía de instalación
Grifería de lavabo de orificios separados
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
Reemplace los tubos de desagüe o suministro de ser necesario.
En instalaciones nuevas, instale la grifería antes de instalar el
lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable Masilla de plomería Cinta selladora Sellador de tubería
Kohler Co. Español-1 1054191-2-A

1. Instale el surtidor
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de la base del surtidor según las instrucciones del
fabricante del sellador.
Ubique el orificio central e inserte el surtidor.
Instale una arandela de metal y una tuerca.
Apriete bien la tuerca con una llave. No apriete demasiado.
Limpie el exceso de masilla de plomería o sellador.
Retire la tuerca de guía y el arosello ( O-ring) de la T de
suministro y guárdelos.
Inserte la arandela y el empaque de goma en la T de suministro.
Enrosque la T de suministro en el surtidor con la mano hasta que
esté apretada.
Sostenga el surtidor en su lugar y apriete la T de suministro con
una llave hasta que quede alineada en ambos lados. No apriete
demasiado.
Haga pasar el arosello (O-ring) por la varilla del tirador y
enrosque la tuerca de guía en la T de suministro.
Apriete la tuerca de guía en la T de suministro con una llave. No
apriete demasiado.
Tuerca
Arandela
Aplique masilla
de plomería.
Arandela
de metal
T de
suministro
Tuerca
de guía
Surtidor
Tirador
Arosello
Empaque
de goma
1054191-2-A Español-2 Kohler Co.

2. Instale los cuerpos de válvula
NOTA: El cuerpo de válvula para agua fría identificado ″COLD″
(letras azules en cinta adherida al tubo), se debe instalar a la
derecha de la grifería.
Aplique una tira de masilla de plomería u otro sellador en el lado
inferior de la base del cuerpo de la manija según las instrucciones
del fabricante.
Introduzca los cuerpos de válvula de agua caliente y fría en los
orificios de fijación por la parte superior del lavabo. Verifique que
el cuerpo que tiene inscrito ″COLD″(agua fría) esté instalado en
el orificio derecho mirando desde el frente del lavabo.
Instale una arandela y una tuerca en la parte inferior de cada
cuerpo de válvula.
Gire cada cuerpo de válvula hasta que el tubo de cobre quede
hacia el exterior del lavabo.
Sujete los cuerpos de válvula y al mismo tiempo, apriete las
tuercas con una llave. No apriete demasiado.
Limpie el exceso de masilla de plomería o sellador.
Instale el arosello (O-ring) en la manguera y enrosque cada
manguera en la salida del cuerpo de la válvula.
Apriete las conexiones de la manguera en el cuerpo de válvula
con una llave. No apriete demasiado.
Tubo de
cobre
Salida
del
cuerpo
de la
válvula
Arosello
Manguera
flexible
Tuerca
Arandela
T de
suministro
Manguera
flexible
Kohler Co. Español-3 1054191-2-A

Instale los cuerpos de válvula (cont.)
Enrrolle las mangueras como se ilustra y conéctelas a las entradas
de la T de suministro. No utilice cinta selladora de roscas. No
apriete demasiado.
1054191-2-A Español-4 Kohler Co.
