Kohler K-102 Assembly instructions

Installation and Care Guide
Bath Legs
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
K-102
1123884-2-B

Before You Begin
CAUTION: Risk of personal injury. Wear personal
protective equipment and obtain sufficient help to carefully
lift or move the bath. Cast iron baths are extremely heavy. If
the cast iron bath is not lifted properly, personal injury may
occur.
Observe all local plumbing codes and building codes.
Place protective floor covering or a throw rug near the installation
area. This will prevent damage to the floor and bath when the
bath is set down.
1123884-2-B 2 Kohler Co.

Installation
With help, remove the bath from its carton and place it on top of
the protective floor covering.
Lift the outlet end of the bath until sufficient clearance is obtained
to attach the two front legs.
Insert the fastening bolt through the two washers.
With the load lug resting on the flat of the interior leg, align the
leg with the attachment lug.
Insert the fastening bolt, then wrench tighten.
Repeat the above procedure for the remaining legs.
Once the bath is placed into position with the drain connected,
verify the bath is level and resting on all four legs.
Adjust for Level
Turn the leveling bolts at the bottom of the four legs or place
metal shims under the bath legs to achieve level.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.

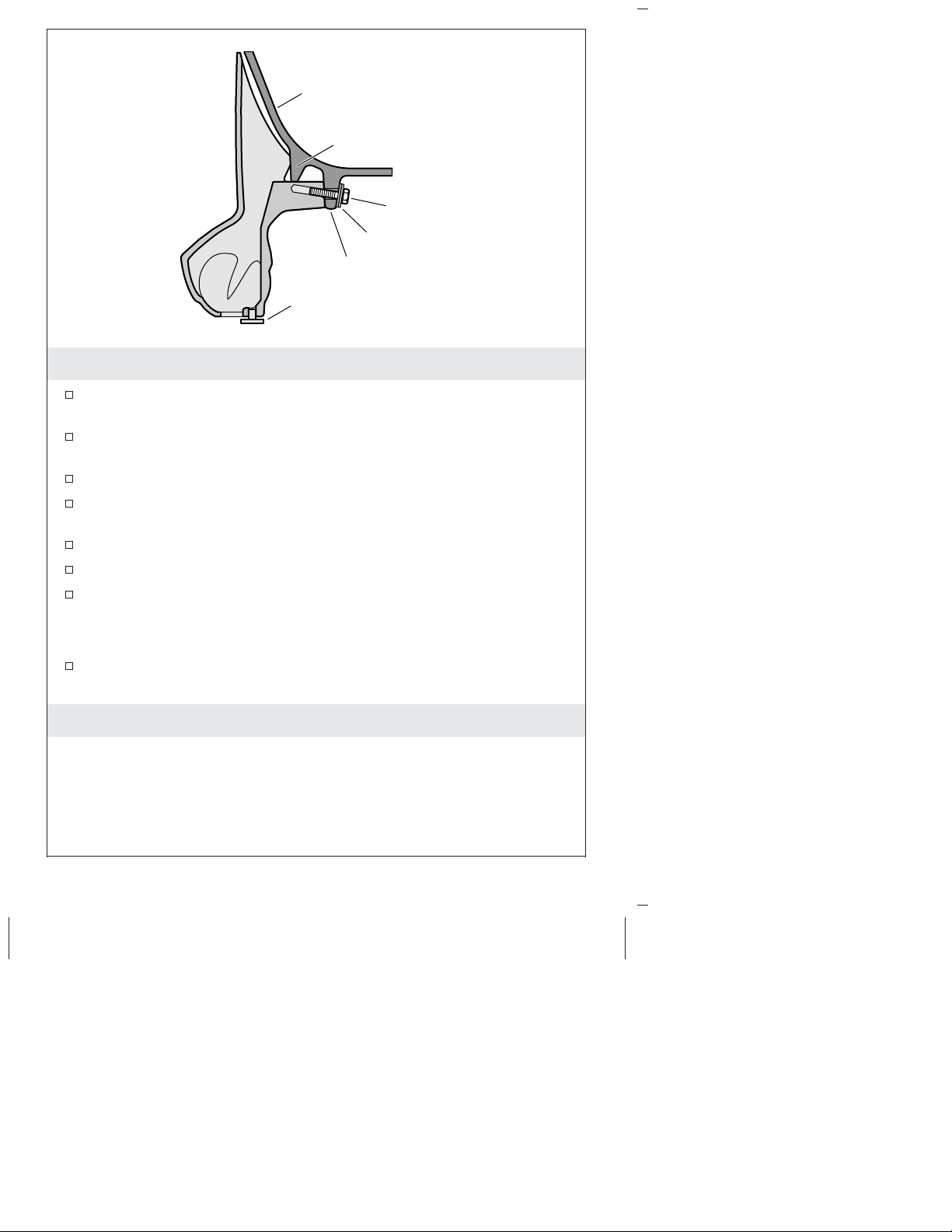

Flat Washers (2)
Leveling Bolt
Attachment Lug
Fastening Bolt
Load Lug
Bath
Kohler Co. 3 1123884-2-B

Care and Cleaning (cont.)
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-800-456-4537 from within Mexico,
or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE
DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This
1123884-2-B 4 Kohler Co.

Warranty (cont.)
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Kohler Co. 5 1123884-2-B

Guide d’installation et d’entretien
Pieds de la baignoire
Avant de commencer
ATTENTION: Risque de blessures. Porter un équipement
de protection et obtenir suffisamment d’aide pour soulever ou
déplacer la baignoire. Les baignoires en fonte sont très
lourdes. Si la baignoire en fonte n’est pas soulevée
correctement, des blessures peuvent être occasionnées.
Respecter tous les codes de plomberie et de bâtiment locaux.
Placer une couverture de protection du sol ou un tapis près de la
zone d’installation. Ceci évitera un endommagement du sol et de
la baignoire lorsque la baignoire est posée.
Kohler Co. Français-1 1123884-2-B

Installation
Avec de l’assistance, retirer la baignoire de son emballage et la
placer au-dessus de la couverture de protection du plancher.
Soulever le côté de sortie de la baignoire jusqu’à obtenir un
espacement suffisant pour attacher les deux pieds avant.
Insérer le boulon de fixation dans les deux rondelles.
Avec la patte de support assise sur le côté plat du pied intérieur,
aligner le pied avec la patte de fixation.
Insérer le boulon de fixation, puis serrer avec la clé.
Répéter la procédure ci-dessus pour les pieds restants.
Lorsque la baignoire a été positionnée avec le drain connecté,
vérifier que la baignoire est de niveau et qu’elle repose sur les
quatre pieds.
Ajuster le niveau
Tourner les boulons de niveau dans le bas des quatre pieds ou
placer les cales métalliques sous les pieds de la baignoire pour
mettre de niveau.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en
considération lors de l’entretien de votre produit KOHLER:
Rondelles plates (2)
Boulon de mise de niveau
Patte de fixation
Boulon de fixation
Patte de charge
Baignoire
Kohler Co. Français-2 1123884-2-B

Entretien et nettoyage (cont.)
•Utiliser un détergent doux comme du liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
qui pourraient rayer ou ternir la surface.
•Lire l’étiquette du produit de nettoyage avec le plus grand soin
pour assurer que celui-ci peut être utilisé sans danger sur le
matériau.
•Toujours tester la solution de nettoyage sur une surface non
visible avant de l’appliquer sur l’ensemble de la surface.
•Ne pas laisser les nettoyants reposer ou tremper sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel qu’une brosse ou une éponge à
récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits
à considérer, consulter le site www.kohler.com/clean. Pour commander
des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout vice de
matériau et de fabrication pendant un an à partir de la date de
l’installation.
Si un vice est découvert au cours d’une utilisation normale, Kohler Co.
choisira, à sa discrétion, la réparation, le remplacement ou la
rectification appropriée après inspection desdits vices par Kohler Co.
pendant un (1) an à partir de la date d’installation. Kohler Co. n’est
pas responsable des frais d’enlèvement ou d’installation. L’utilisation
de nettoyants à l’intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par
l’intermédiaire du vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537) à partir
des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou
consulter le site www.kohler.com aux É.-U., www.ca.kohler.com à
1123884-2-B Français-3 Kohler Co.

Garantie (cont.)
partir du Canada, ou www.mx.kohler.com au Mexique.
LES GARANTIES TACITES, Y COMPRIS CELLES DE
COMMERCIALITÉ ET D’ADAPTATION À UN USAGE
PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À LA DURÉE DE
LA PRÉSENTE GARANTIE. KOHLER CO. ET/OU LE REVENDEUR
DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, ACCESSOIRES OU INDIRECTS.
Certains états et provinces ne permettent pas de limite sur la durée de
la garantie tacite, ni l’exclusion ou la limite des dommages particuliers,
accessoires ou indirects, et, par conséquent, lesdites limites et
exclusions peuvent ne pas s’appliquer à votre cas. Cette garantie vous
donne des droits juridiques particuliers. Vous pouvez également avoir
d’autres droits qui varient d’un état ou d’une province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-4 1123884-2-B

Guía de instalación y cuidado
Patas de bañera
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Utilice
equipo de protección personal y obtenga suficiente ayuda
para levantar o desplazar la bañera con cuidado. Las bañeras
de hierro fundido son muy pesadas. Si la bañera de hierro
fundido no se levanta correctamente, pueden ocurrir lesiones
personales.
Cumpla todos los códigos locales de plomería y de construcción.
Coloque una protección de piso o un tapete cerca del área de
instalación. Esto evitará daños al pisoyalabañera al colocar la
bañera en el piso.
Kohler Co. Español-1 1123884-2-B

Instalación
Con la ayuda de un asistente, saque la bañera de la caja de cartón
y colóquela sobre la protección del piso.
Levante el lado de la salida de la bañera hasta que haya suficiente
espacio para fijar las dos patas frontales.
Introduzca el perno de fijación a través de dos arandelas.
Con la lengüeta de soporte descansando en la parte plana de la
pata interior, alinee la pata con la lengüeta de fijación.
Inserte el perno de fijación, luego apriete con una llave.
Repita el procedimiento anterior en las patas restantes.
Una vez que la bañera quede en su lugar correcto con el desagüe
conectado, verifique que la bañera esté nivelada y que la soporten
las cuatro patas.
Ajuste hasta que quede nivelada
Gire los pernos de nivelación que están en la parte inferior de las
cuatro patas ocoloque cuñas de metal bajo las patas de la bañera
hasta que ésta quede nivelada.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
Arandelas planas (2)
Perno de nivelación
Lengüeta de fijación
Perno de fijación
Lengüeta de soporte
Bañera
Kohler Co. Español-2 1123884-2-B

Cuidado y limpieza (cont.)
•Para la limpieza utilice solamente un detergente suave, como el
jabón líquido para lavar platos, y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que hayan sido rociadas.
•Utilice una esponja o un trapo suave y húmedo. Para limpiar las
superficies, nunca utilice materiales abrasivos como cepillos o
estropajos de tallar.
Para obtener información detallada de limpieza y de limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537.
Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de costos de desinstalación o instalación. El
uso de limpiadores de inodoro que se colocan dentro del tanque
anula la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería, centro de
remodelación o distribuidor por Internet, o escriba a Kohler Co., Attn.:
Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA, o
llame al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y Canadá,
y al 001-800-456-4537 desde México, o visite www.kohler.com desde los
EE.UU., www.ca.kohler.com desde Canadá, o www.mx.kohler.com en
México.
1123884-2-B Español-3 Kohler Co.

Garantía (cont.)
TODA GARANTÍA IMPLÍCITA, INCLUIDA LA DE
COMERCIALIZACIÓN E IDONEIDAD DEL PRODUCTO PARA UN
USO DETERMINADO, SE LIMITA EXPRESAMENTE A LA
DURACIÓN DE ESTA GARANTÍA. KOHLER CO. Y/O EL
VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES O
INDIRECTOS. Algunos estados/provincias no permiten limitaciones
en cuanto a la duración de una garantía implícitaoalaexclusión o
limitación de daños particulares, incidentales o indirectos, por lo que
estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted
puede tener otros derechos que varían de estado a estado y provincia a
provincia.
Esta es la garantía exclusiva por escrito de Kohler Co.
Kohler Co. Español-4 1123884-2-B

1123884-2-B

1123884-2-B

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2014 Kohler Co.
1123884-2-B
