Kohler K-6534 User manual

Installation Guide
Apron Front Cast Iron Sinks
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-6534 K-6546, K-14579, K-14580
1019950-2-B

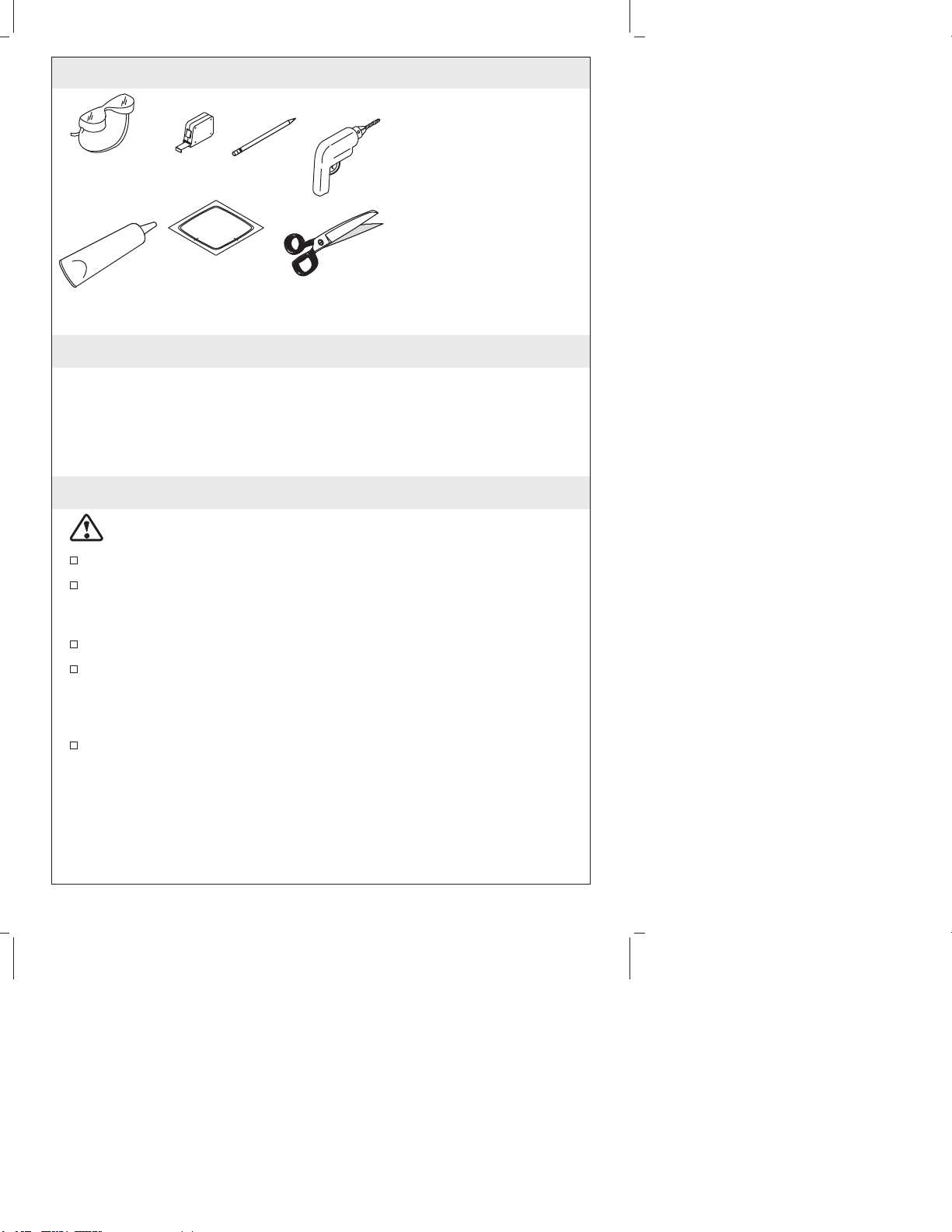

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Cast
iron sinks are very heavy. Get help lifting the sink into place.
Observe all local plumbing and building codes.
Prior to installation, unpack the new sink and inspect it for
damage. Return the sink to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Due to the variety of installations possible with this sink, you
may need to use procedures other than those described. Because
of the variety of tiles available, you must take careful
measurements prior to installation.
It is very important that the proper materials are used with your
sink. Proper selection of tile is critical for a secure installation.
3/8″(1cm) tile is recommended. Because of the variance in tile
thickness, your carpenter, tiler, and plumber must be aware of the
exact type of tile you choose.
Pencil Drill
Scissors
Plus:
• 1/2" or larger drill bit
• Hole saw 1-3/8"
• Support frame members
• Sanding block
• Assorted sandpaper
• Orbital sander (optional)
Template
(supplied)
Sealant
Tape
Measure
Safety
Glasses
1019950-2-B 2 Kohler Co.

Before You Begin (cont.)
After selecting the tile, provide a sample to each contractor
involved in the project. It is very important that the carpenter,
tiler, and plumber maintain communication and discuss the
requirements of the project.
The cabinet and frame shown in these instructions are generic
and may not represent the actual design or structure.
Due to the nature of undercounter installations, Kohler Co.
recommends that undercounter sink installations be performed by
trained and experienced installers.
To ensure proper sink fit in the cabinet and support frame, Kohler
recommends providing the cabinet maker with the actual sink to
be installed.
To ensure a safe and damage-free installation, two people should
install the sink.
Do not use adhesives or adhesive sealants with this product.
Kohler Co. 3 1019950-2-B

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Undercounter Installations
Check to see if the faucet can be completely assembled to the
countertop and the sink.
Determine this by taking the countertop thickness plus the sink
rim thickness, 3/8” (1cm) plus or minus 1/32″(1mm), and
comparing that measurement to the available shank length
between the base of the faucet assembly and the mounting nut. If
the available shank length is the same or longer than needed,
proceed. If not, select a thinner countertop or another faucet.
Tile-In Installations
Tile backer board installed over plywood is the recommended
underlayment for installing this sink. Tile should be bonded to
the backer board with dry set or latex Portland mortar.
Acceptable underlayments include:
•Tile backer board over 3/4″(1.9cm) exterior grade plywood
•3/4″(1.9cm) exterior grade plywood
IMPORTANT! Do not use:
•Flakeboard
•Interior grade plywood
•Gypsum wallboard

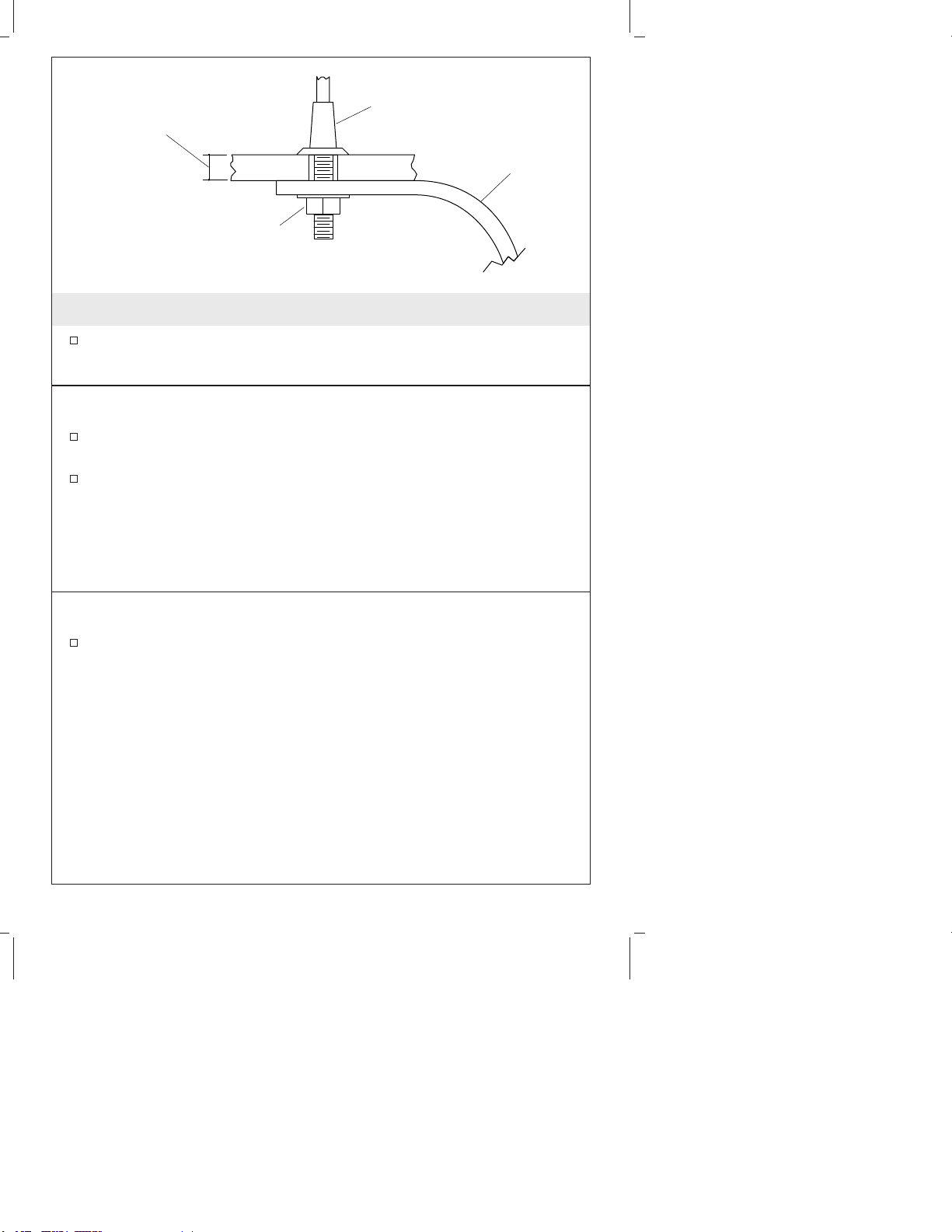

Faucet Assembly
Mounting Nut
Sink Rim
Countertop
Thickness
1019950-2-B 4 Kohler Co.

Preparation (cont.)
Consult with a tile contractor to determine the material to be
used.
Kohler Co. 5 1019950-2-B

2. Cabinet/Support Frame Construction
CAUTION: Risk of personal injury or product damage. The
wood support and frame for the sink must sufficiently support
300 lbs. (136 kg) (approximate weight of the cast iron sink when
full and a garbage disposal installed).
Measure the size of the sink, including the apron. The cabinet
opening should equal the maximum sink/apron dimensions to
ensure a minimum gap between the sink and the cabinet.
NOTE: If the sink is not available at the time of installation, make
allowances to add wood filler strips or spacers to the cabinet
opening after the frame and before the sink is installed.
Determine if the sink will be flush with or extend slightly beyond
the front of the cabinet. The sink may extend no more than 1/2”
(1.3cm) beyond the face of the cabinet.
Construct a wood support frame to fit inside the cabinet opening.
Allow adequate clearance for the faucet assemblies and the sink
basin.

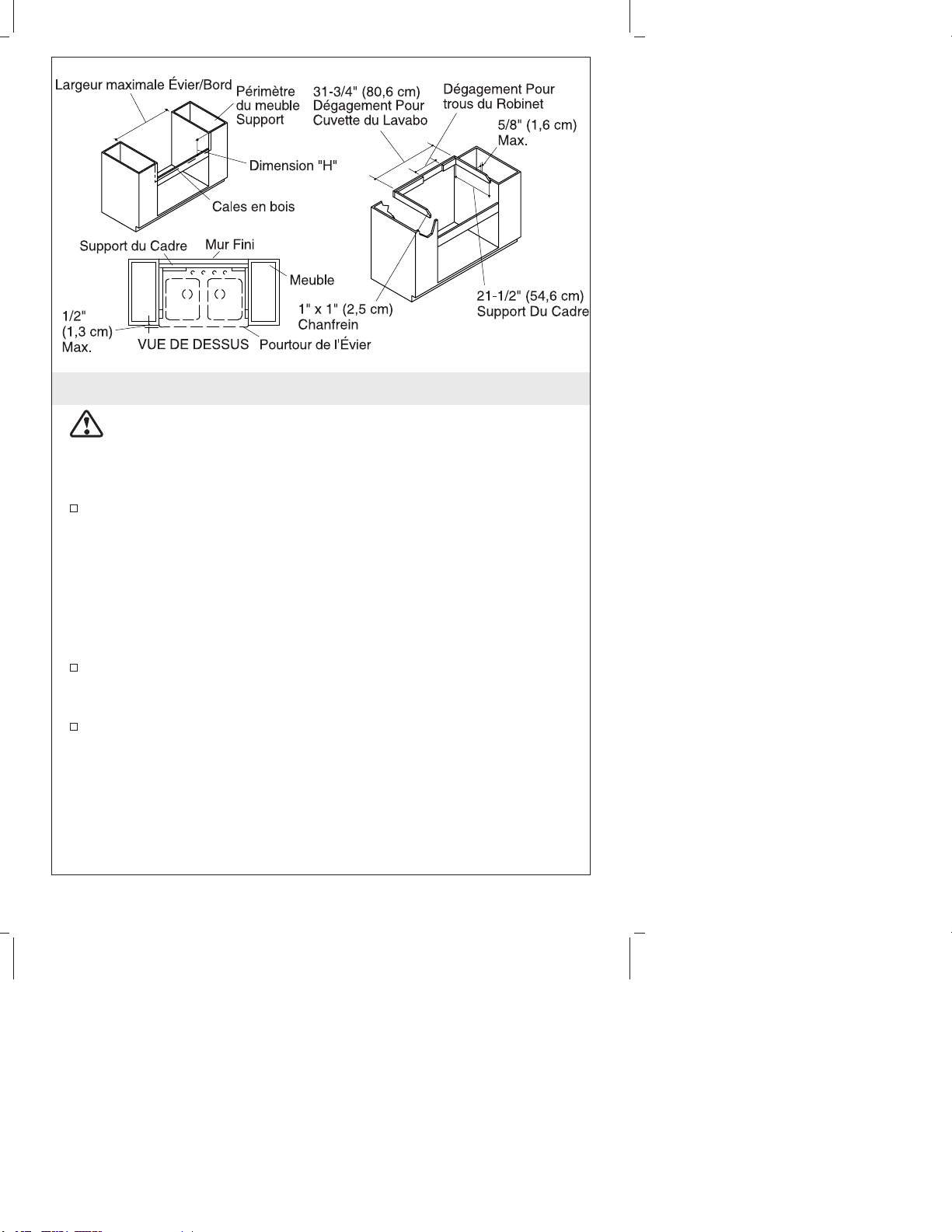

Max. Sink/Apron Width
Dimension "H"
Support Frame Finished Wall
Cabinet
TOP VIEW Sink Outline
Cabinet
Perimeter
Support
31-3/4" (80.6cm)
Clearance For
Sink Basin
Clearance For
Faucet Holes
5/8" (1.6cm)
Max.
21-1/2" (54.6cm)
Support Frame
1" x 1" (2.5cm)
Chamfer
Wood Filler
Strips/Spacers
1/2"
(1.3cm)
Max.
1019950-2-B 6 Kohler Co.

3. Support Frame Installation
Tile-In Installations
This sink is designed to be installed flush with or slightly lower
than the surrounding tile. Measure and compare the thickness of
the sink rim and tile. The rim thickness on this sink is 3/8” (1cm)
plus or minus 1/32” (1mm). Take these measurements into
consideration when determining support frame placement
(Dimension “H”). Because of the varying thickness of the tile and
sink, or if adhesive or mortar bed installation is used, you may
need to make allowances to shim the sink, or route the
underlayment as required.
Undercounter and Solid Surface Installations
Position the support frame in the cabinet opening so that when
installed, the top of the sink will be level and flush with the top
of the cabinet (Dimension H).
All Installations
NOTE: Ensure that the securing hardware will not penetrate
through the cabinet walls.
Secure the support frame to the cabinet. Position the securing
hardware to allow for easy removal should the sink need to be
removed or replaced.

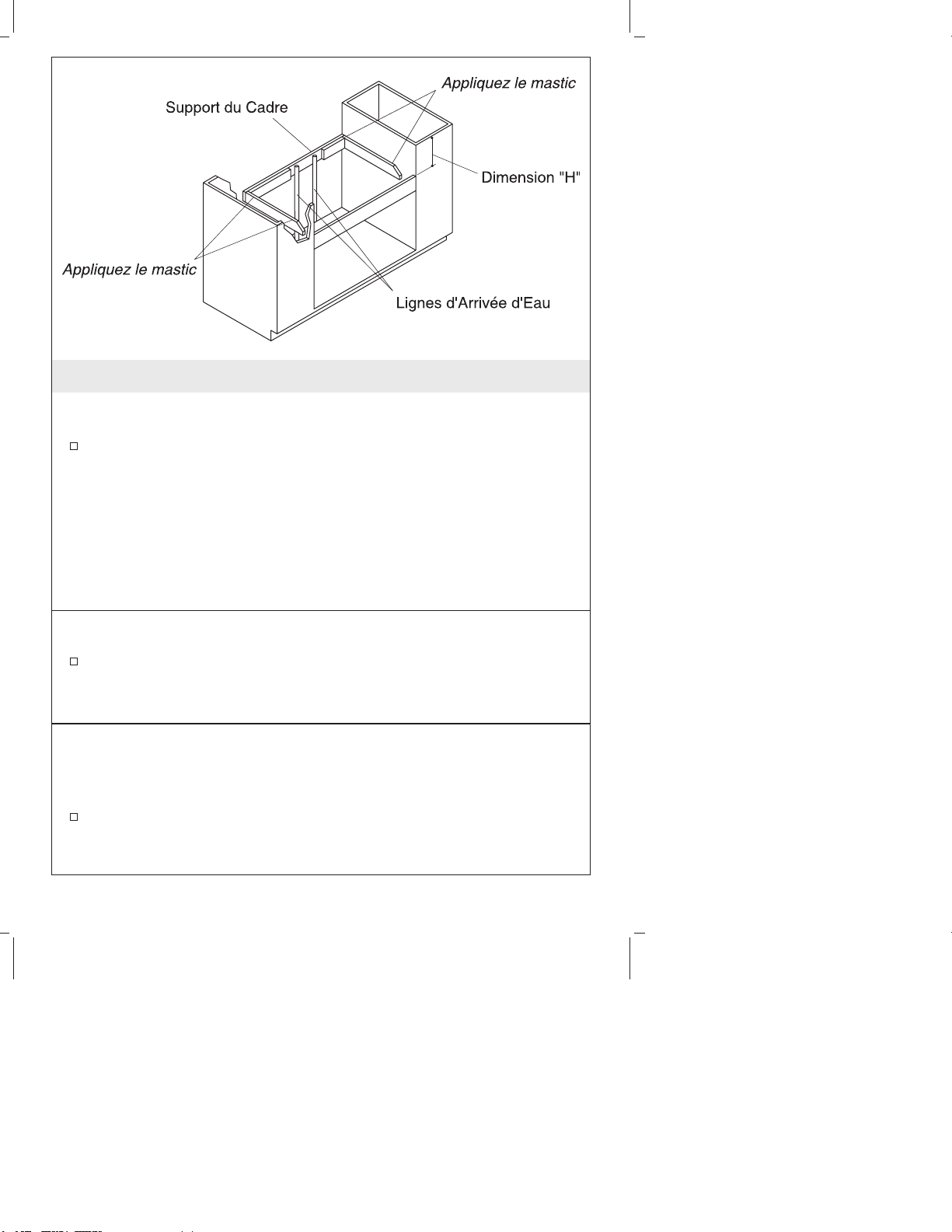

Apply Sealant
Apply Sealant
Water Supply Lines
Support Frame
Dimension "H"
Kohler Co. 7 1019950-2-B

4. Tile-In Installation
CAUTION: Risk of personal injury or product damage. Cast
iron sinks are very heavy. Get help lifting the sink into place.
Verify that the sink will fit in the cabinet opening. If necessary,
sand the opening or add wood filler strips.
Install the strainer or garbage disposal to the sink according to
the manufacturer’s instruction.
Install the faucet to the sink according to the manufacturer’s
instructions.
Apply a 1” (2.5cm) spot of sealant at each corner of the frame
where it will contact the sink.
NOTE: If using shims, additional sealant will be needed.
Carefully position the sink within the frame, making sure to
center the sink in the cabinet.
Optional: Apply sealant between the cabinet and the apron.
Verify that the sink is level. Adjust or shim between the sink and
support if needed.
Install the tile. To absorb vibration from a garbage disposal, apply
sealant between the sink and tile directly next to the sink rim.
This will prevent the grout around the sink from cracking.
Allow the sealant to cure for at least 30 minutes before
proceeding.

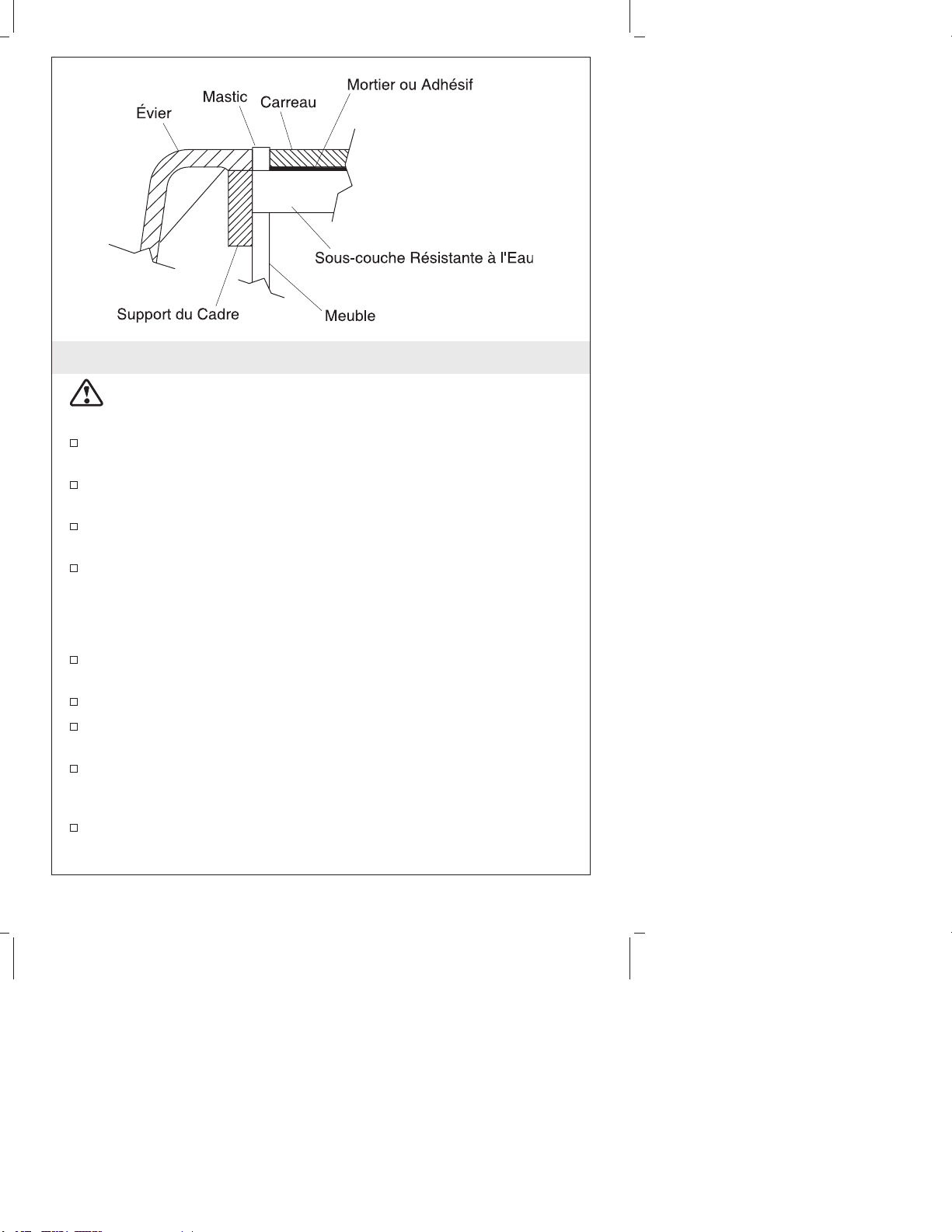

Sink Sealant Tile Mortar or Adhesive
Water Resistant Underlayment
Cabinet
Support Frame
1019950-2-B 8 Kohler Co.

Tile-In Installation (cont.)
Connect and tighten the trap to the strainer, and complete the
water supply connections to the faucet according to the
instructions packed with the faucet.
Run water into the sink and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 9 1019950-2-B

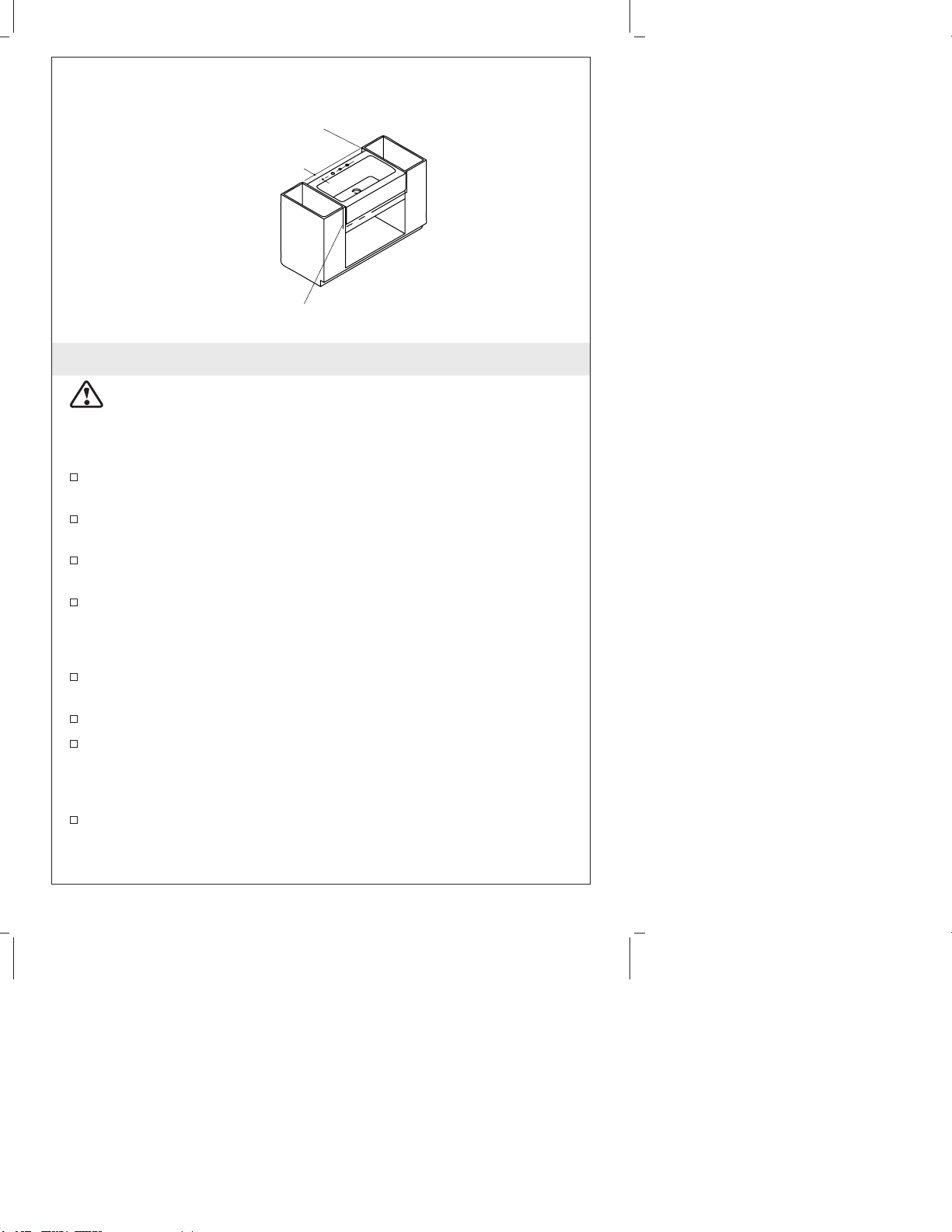

5. Undercounter/Solid Surface Preparation
CAUTION: Risk of personal injury or product damage. Cast
iron sinks are very heavy. Get help lifting the sink into place.
NOTE: Instructions in this section are for both undercounter and
solid surface installation. Any differences are noted in the text.
Verify that the sink will fit in the cabinet opening. If necessary,
sand the opening or add wood filler strips.
For solid surface installation, install the faucet to the sink
according to the manufacturer’s instructions.
Install the strainer or garbage disposal to the sink according to
the manufacturer’s instructions.
Apply a 1” (2.5cm) spot of sealant at each corner of the frame
where it will contact the sink.
NOTE: If using shims additional sealant will be needed.
Carefully position the sink within the frame, making sure to
center the sink in the cabinet.
Optional: Apply sealant between the cabinet and the apron.
Verify that the sink is level. The top of the sink should be flush
with the top of the cabinet to allow proper countertop
installation. Adjust or shim between the sink and support if
needed.
Due to the various cut-out sizes possible, a template is not
supplied. If using the K-5984 cutting board, the minimum cut-out
length is 31″(78.7cm).
"Y"
Wood Filler Strip (Optional)
Sink Rim Flush
With Top of
Cabinet
1019950-2-B 10 Kohler Co.

Undercounter/Solid Surface Preparation (cont.)
Carefully measure the countertop to determine the exact location
of the cut-out.
Kohler Co. 11 1019950-2-B

6. Undercounter/Solid Surface Installation
CAUTION: Risk of personal injury or product damage. Cast
iron sinks are very heavy. Get help lifting the sink into place.
CAUTION: Risk of product damage. Do not cut, drill, or sand
the countertop while positioned over the fixture.
Both undercounter and solid surface installations are covered in
these instructions. Any differences are noted in the text.
Measure the distance “Y” (see illustration) from the finished wall
to the center of the sink faucet holes. This dimension will be used
to locate the faucet hole centerline and the back edge of the
cut-out on the countertop. Verify that there is adequate clearance
between the faucet handles and the backsplash or finished wall to
ensure proper faucet operation.
From the back edge of the countertop, measure the same distance
as “Y” and draw the faucet centerline. For undercounter
installation, add 1-1/2″(3.8cm) to the faucet centerline to locate
the back edge of the cut-out. For solid surface installation,
subtract 1-1/2” (3.8cm) from the faucet centerline to locate the
back edge of the cut-out.
Trace the cut-out opening onto the countertop using a soft lead
pencil.
For undercounter installation, locate the faucet holes.
Cut out the opening by carefully following the pencil line.
For undercounter installation, drill the faucet holes.
Countertop
Sink
Cut-out
1-1/2" (3.8cm) Min.
"Y"
4" (10.2cm)
22-3/4" (57.8cm) Min.
Cut-out If Using K-5984
Cutting Board
2" (5cm) R. Max. (Sharp
Corner Optional)
4" (10.2cm)
"Y"
1-1/2"
(3.8cm) Min.
1-3/8" (3.5cm) D.
Faucet Holes
1-3/8" (3.5cm) D.
Faucet Holes Finished Wall
Solid Surface Installation
Undercounter
Installation
1019950-2-B 12 Kohler Co.

Undercounter/Solid Surface Installation (cont.)
Sand the edge of the cut-out to smooth the surface and remove
all saw marks. For laminate-type countertops, waterproof all
unprotected areas of wood.
Clean the top of the sink rim, making sure the surface is free
from debris. Clean the bottom of the countertop around the
cut-out area, making sure the surface is smooth and free of
defects.
Apply a generous bead of sealant around the sink rim where the
sink rim will contact the countertop.
Position the countertop over the sink, making sure the sealant
provides a complete seal between the sink rim and the bottom of
the countertop.
Immediately wipe away any excess sealant with a damp cloth.
Fill any voids between the rim and the countertop if needed.
Allow the sealant to cure for at least 30 minutes before
proceeding.
For undercounter installation, install the faucet to the sink and
countertop according to the manufacturer’s instructions.
Connect and tighten the trap to the strainer, and complete the
water supply connections to the faucet according to the
instructions packed with the faucet.
Run water into the sink and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 13 1019950-2-B

Guide d’Installation
Cuisine et Évier de Récréations
Outils et Matériaux
Merci d’avoir choisi la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plait, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant De Commencer
ATTENTION : Risque de blessures ou d’endommagement du
produit. Les éviers en fonte sont très lourds. Demandez de l’aide
pour soulever et mettre en place cet évier.
Respectez tous les codes locaux de plomberie et de bâtiment.
Avant l’installation, déballez le nouvel évier et examinez le
soigneusement pour en déceler tout dommage. Remettre l’évier
dans son emballage jusqu’à ce que vous soyez prêt à l’installer.
Vérifiez l’état des tubes des évacuations et des alimentations.
Remplacez les si besoin.
Kohler Co. Français-1 1019950-2-B

Avant De Commencer (cont.)
Étant donné le nombre d’installations possibles pour ce type
d’évier, des procédures autres que celles décrites peuvent être
nécessaires. Étant donné la variété de carreaux disponibles, vous
devez être prudent est prendre des mesures avant l’installation.
Il est très important d’utiliser les matériaux appropriés avec votre
évier. La bonne installation des carreaux est trés importante pour
assurer une installation correct. Un carreau de 3/8″(1 cm) est
recommendé. A cause des diverses épaisseurs des carreaux, les
différents Corps de Métiers doivent connaître le type exact de
carreaux utilisés.
Après avoir sélectionné le carreau, fournir un échantillon aux
différents Corps de Métiers participant au projet. Il est très
important que vos Charpentier, Carreleur, et Plombier soient en
constante communication, aussi qu’ils aient une (des) réunion(s)
de travaille.
Le meuble et le cadre illustrés dans cette notice sont génériques, il
se peut qu’ils ne représentent pas le modéle ou la structure
actuelle.
Par leur nature particulière, KOHLER recommande que
l’installation des éviers à encastrés par dessous devrait être
effectuée par des Installateurs Qualifiés.
Pour assurer une bonne mise en place de l’évier dans le meuble,
KOHLER recommande de fournir l’évier à installer au fabricant
du meuble.
Pour assurer une installation sécurisé et sans dommage, deux
personnes doivent effectuer les étapes d’installation suivantes.
N’utilisez pas de matériaux adhésifs d’étanchéité avec ce produit.
Kohler Co. Français-2 1019950-2-B

1. Préparation
Installez les tuyaux des arrivées d’eau et de l’évacuation, selon
l’information du plan de raccordement.
Installation Sous le Comptoir
Assurez-vous de pouvoir assembler le robinet sur le comptoir et
l’évier.
Déterminez ceci en mesurant l’épaisseur du comptoir ainsi que
l’épaisseur du rebord de l’évier. 3/8″(1 cm) plus ou moins 1/32″
(1 mm), et comparez cette mesure avec la distance disponible
entre la longueur de la tige et la partie basse du robinet et l’écrou
du support. Si les mesures coïncident ou sont plus longues,
procédez à l’installation. Si non, choisissez un comptoir plus fin
ou un autre modèle de robinetterie.
Installation Des Carreaux
Pour l’installation de cet évier, nous vous conseillons de poser le
panneau d’appui pour carreaux sur du contreplaqué. Les carreaux
doivent être collés avec un ciment sec ou du mortier de Portland
en latex. Les sous-couches acceptables incluent :
•Bois contreplaqué de 3/4″(1,9 cm) pour l’extérieur.
•Bois contreplaqué de 3/4″(1,9 cm) pour l’extérieur.
IMPORTANT ! Ne pas utiliser :
•Aggloméré
•Bois contreplaqué d’intérieur
•Panneau de revêtement de plâtre
1019950-2-B Français-3 Kohler Co.

Préparation (cont.)
Consultez le Fabriquant des carreaux afin de déterminer les
matériaux à utiliser.
Kohler Co. Français-4 1019950-2-B

2. Construction du Meuble / Support
ATTENTION : Risque de blessures ou d’endommagement du
produit. Le support en bois et le cadre de l’évier doivent
pouvoir supporter 300 lbs (136 Kg) (136 kg) (Poids approximatif
de l’évier en fonte plein d’eau avec son broyeur de déchets
installé)
Prenez les dimensions de l’évier existant, incluant le tablier.
L’ouverture du meuble doit être égale à la dimension de l’évier,
ceci pour assurer qu’il y ait un espace entre le bandeau de l’évier
et le meuble.
REMARQUE : Si l’évier n’est pas disponible au moment de
l’installation, prévoyez l’utilisation des cales sur l’ouverture du
meuble, après avoir installé le meuble et avant l’installation de
l’évier.
Avant de continuer, déterminez si l’évier sera égale ou si il
dépassera légèrement de l’avant du meuble. L’évier ne peu
dépasser de 1/2″(1,3 cm) au delà de la face avant du meuble.
Construisez un support en bois pour qu’il contienne dans le
meuble. Laissez un espace nécessaire pour l’assemblage du
robinet et de l’évier.
1019950-2-B Français-5 Kohler Co.

3. Installation finale d’ossature
Installation Des Carreaux
Cet évier est conçu pour être installé de niveau avec les carreaux
ou plus bas. Mesurez et comparez l’épaiseur du rebord de l’évier
et des carreaux. L’épaiseur du rebord de l’évier est de 3/8″(1 cm)
plus ou moins 1/32″(1 mm). Prenez ces mesures en considération
quand vous déterminerez l’emplacement des supports
(Dimension H). A cause de la différence d’épaisseur entre les
carreaux et le lavabo, ou si vous utilisez du mortier, prévoyez les
dégagements nécessaires, afin d’utiliser des cales ou de faire
d’autres réglages au besoin.
Installation Sous Comptoir et sur Surface Solide
Positionnez le cadre de support dans l’ouverture du meuble, pour
que quand installé, le dessus de l’évier soit de niveaux avec le
dessus du meuble (Dimension H).
Pour toutes les Installations
REMARQUE : Assurez-vous que les dispositifs d’ancrage ne
dépassent pas à travers le meuble.
Fixez le cadre d’appui au meuble. Installez les dispositifs
d’ancrage de façon à permettre un enlèvement facile de l’évier.
Kohler Co. Français-6 1019950-2-B

4. Installation Des Carreaux
ATTENTION : Risque de blessures ou d’endommagement du
produit. Les éviers en fonte sont très lourds. Demandez de l’aide
pour soulever et mettre en place cet évier.
Vérifiez que l’évier contienne dans la découpe du meuble. Poncez
l’ouverture ou ajoutez des cales au besoin.
Assemblez le receveur de la crépine ou le broyeur de déchets à
l’évier conformément à la notice du fabricant.
Installez le robinet à l’évier selon la notice du fabricant qui
accompagne le produit.
Appliquez un boudin de mastic de 1″(2,5 cm) à chaque coin du
cadre qui touche l’évier.
REMARQUE : Si vous utilisez des cales, des joints seront
nécessaires.
Placez l’évier avec soin sur le cadre, de manière à aligner le
centre de l’évier sur le meuble.
Facultatif : Appliquez un joint sur le meuble et le bandau.
Vérifiez que le lavabo soit de niveau. Ajustez ou placez des cales
entre l’évier et le support.
Posez les Carreaux. Pour absorber les vibrations du broyeur,
appliquez du mastic entre l’évier et les carreaux contre le rebord
de l’évier. Ceci évitera que le coulis s’effrite autour de l’évier.
Laissez prendre le mastic pendant au moins 30 minutes avant de
continuer.
1019950-2-B Français-7 Kohler Co.
