Kohler K-9531 User manual

Installation Guide
Single Threshold Acrylic Shower Receptors
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-9531, K-9532, K-9533,
K-9534, K-9535, K-9536,
K-9538, K-9852, K-9858,
K-9861, K-9866
1030520-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Locate the rough plumbing for the drain in accordance with the roughing-in dimensions for your
particular model.
A variety of installations are possible. These instructions show suggested installation procedures,
your particular installation may require other construction techniques.
Please read these instructions carefully to familiarize yourself with the required tools, materials, and
installation sequences. Follow the sections that pertain to your particular installation. This will help
you to avoid costly mistakes.
Your shower receptor comes packaged in a single carton containing a one-piece shower receptor.
This carton will fit through any standard door. You should not remove the receptor from the
package until you are ready to install it.
Unpack and inspect the shower receptor for damage. If you find any damage, do not install the
receptor. Report the specific problem to your dealer immediately.
After inspection, return the receptor to the carton until you are ready to install it.
You must install this shower receptor to an adequately supported, level subfloor.
Be sure that you have enough access to move the receptor into the construction area.
Make sure the installation area is clean and free of all debris. If remodeling, remove all finished wall
material to expose the framing and remove all floor coverings to expose the subfloor.
Provide properly dimensioned framing.
Alcove installation is recommended for this receptor. A drop-in installation is also an option for this
receptor.
Corner or alcove installation is dependent upon the receptor model.
Plus:
• Common Woodworking
Tools and Materials
• Nails/Drywall Screws
• Drop Cloth
• 2 x 4s or 2 x 6s
• Water Resistant Wall Material
• Furring Strips
Pencil Level Sealant Plumbers
Putty
Knife
Square
Screwdriver
Drill
Safety
Glasses Tape
Measure
Claw
Hammer Pipe Wrench
1030520-2-A 2 Kohler Co.

Before You Begin (cont.)
Exact location of the end studs will depend on the thickness of the finished wall material.
If installing this unit adjacent to vertical ducts or chases, surround the unit with fire-rated
water-resistant wall material.
When fire-rated wall is specified, stud-opening dimensions are toward the exposed side of the wall
material.
Place the receptor within the installation area prior to completion of the framing.
The basin area requires no additional support when the subfloor is level and square with respect to
the framing. Consider using shims for additional support if the subfloor is uneven.
Consult all applicable instructions for options and accessories before beginning this installation.
Fixture conforms to ANSI Standard Z124.2. All dimensions are nominal. All models meet IAPMO
requirements with the exception of K-9531.
1. Prepare the Site
Ensure that the installation area is clean and free of all debris. If remodeling, remove all finished
wall material to expose the framing and remove all floor coverings to expose the subfloor.
Inspect the flooring at the installation site. Repair as necessary.
Make sure the sub and finished floors are flat and level.
Kohler Co. 3 1030520-2-A

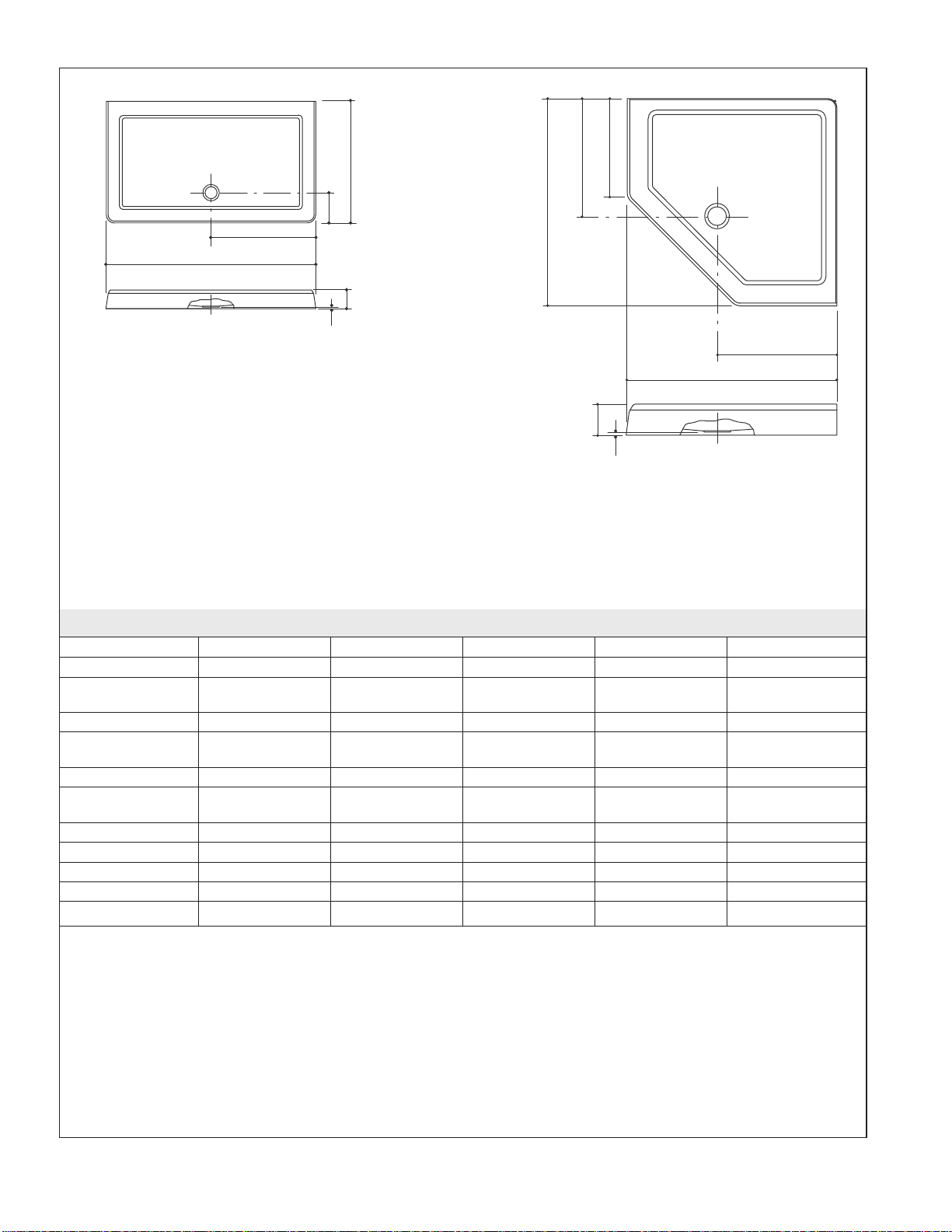

2. Roughing-In Dimensions
ABCDE
K-9531 32″(81.3cm) 16″(40.6cm) 31-3/4″80.6cm) 15-7/8″(40.3cm) 6-1/8″(15.6cm)
K-9532 36″(91.4cm) 18″(45.7cm) 35-5/8″(90.5cm) 17-13/16″
(45.2cm) 6-1/8″(15.6cm)
K-9533 42″(106.7cm) 21″53.3cm) 41.75″(106cm) 21″(53.3cm) 6-1/8″(15.6cm)
K-9534 47-7/8″
(121.6cm) 23-15/16″ (60.8cm) 34″(86.4cm) 17″(43.2cm) 6-1/8″(15.6cm)
K-9535 60″(152.4cm) 30″(76.2cm) 34″(86.4cm) 16-7/8″(42.9cm) 6-1/8″(15.6cm)
K-9536 37-7/8″(96.2cm) 18-13/16″
(47.8cm) 37-7/8″(96.2cm) 18-13/16″ (47.8cm) 6-1/8″(15.6cm)
K-9538 42″(106.7cm) 21″(53.3cm) 34″(86.4cm) 17″(43.2cm) 6-1/8″(15.6cm)
K-9852 60″(152.4cm) 30″(76.2cm) 36″(91.4cm) 27-1/8″(68.9cm) 6-1/8″(15.6cm)
K-9858 36″(91.4cm) 8-7/8″(22.5cm) 36″(91.4cm) 27″(68.6cm) 6-1/8″(15.6cm)
K-9861 48″(121.9cm) 24″(61cm) 36″(91.4cm) 27″(68.6cm) 6-1/8″(15.6cm)
K-9866 38″(96.5cm) 21-7/8″(55.6cm) 38″(96.5cm) 18-5/8″(47.3cm) 6-1/8″(15.6cm)
IMPORTANT! All dimensions are nominal. The stud opening tolerance is plus 1/4″(6mm) and minus 0.
Carefully measure your fixture before determining enclosure size. When a fire rated wall is specified,
dimensions are to the inside of the wall board. Some shimming between the stud frame and the fixture
may be required. Dimensions given in the roughing-in information are crucial for proper installation.
Construct the framing and plumbing accurately.
NOTE: If a firewall is required, roughing-in dimensions will have to increase according to the thickness of
the firewall material. Stud opening dimensions must be measured toward the exposed side of the wall
material.
NOTE: If installing this unit to a masonry wall, make provisions for plumbing connections. Construct a
separate frame wall a minimum of 6” (15.2cm) from the masonry wall.
K-9531, K-9532, K-9533,
K-9534, K-9535, K-9538,
K-9852, K-9861, K-9858
K-9536
K-9866

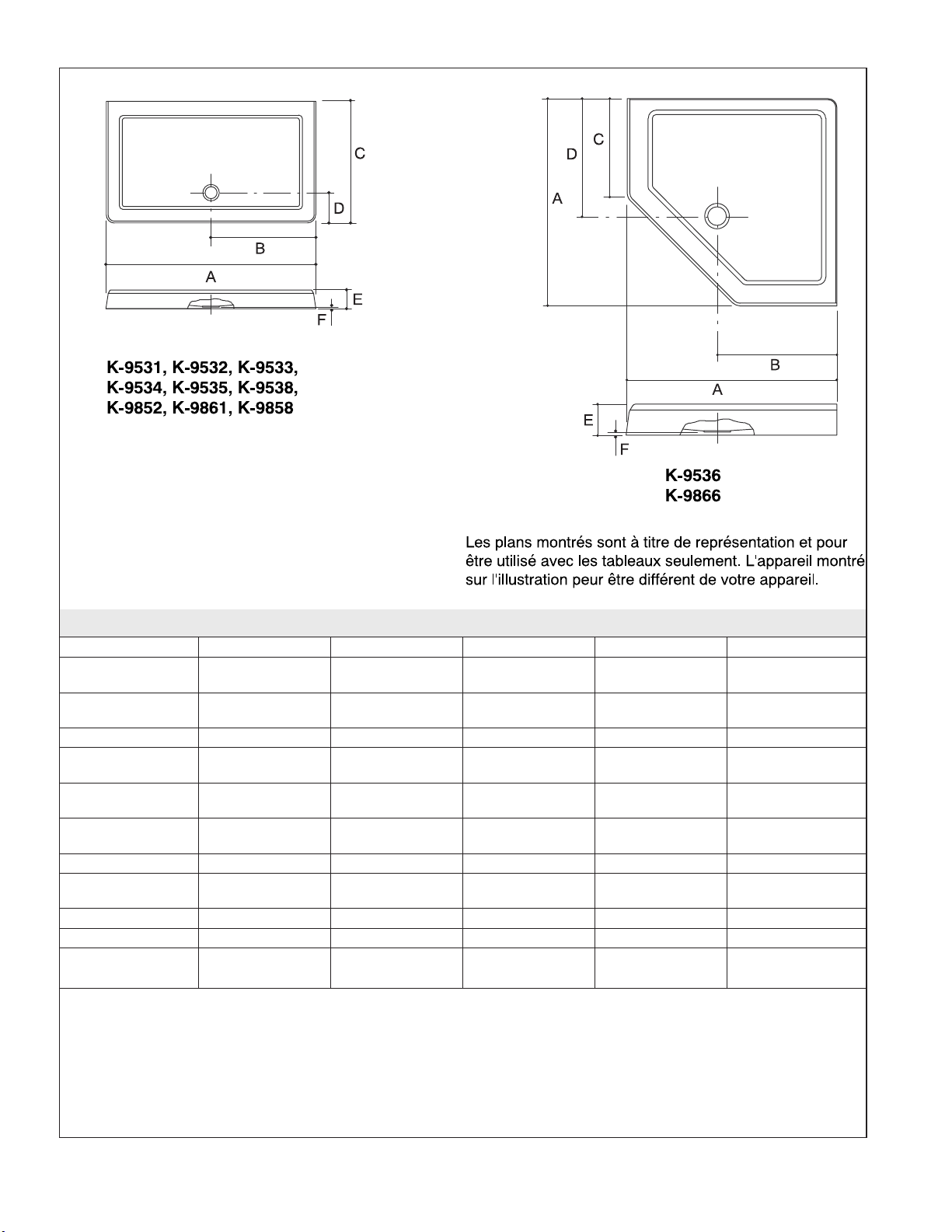

Diagrams shown are representative and for use with the table only.
Your fixture may appear different from the illustrations.
B
A
C
D
FE
B
A
A
F
DC
E
1030520-2-A 4 Kohler Co.

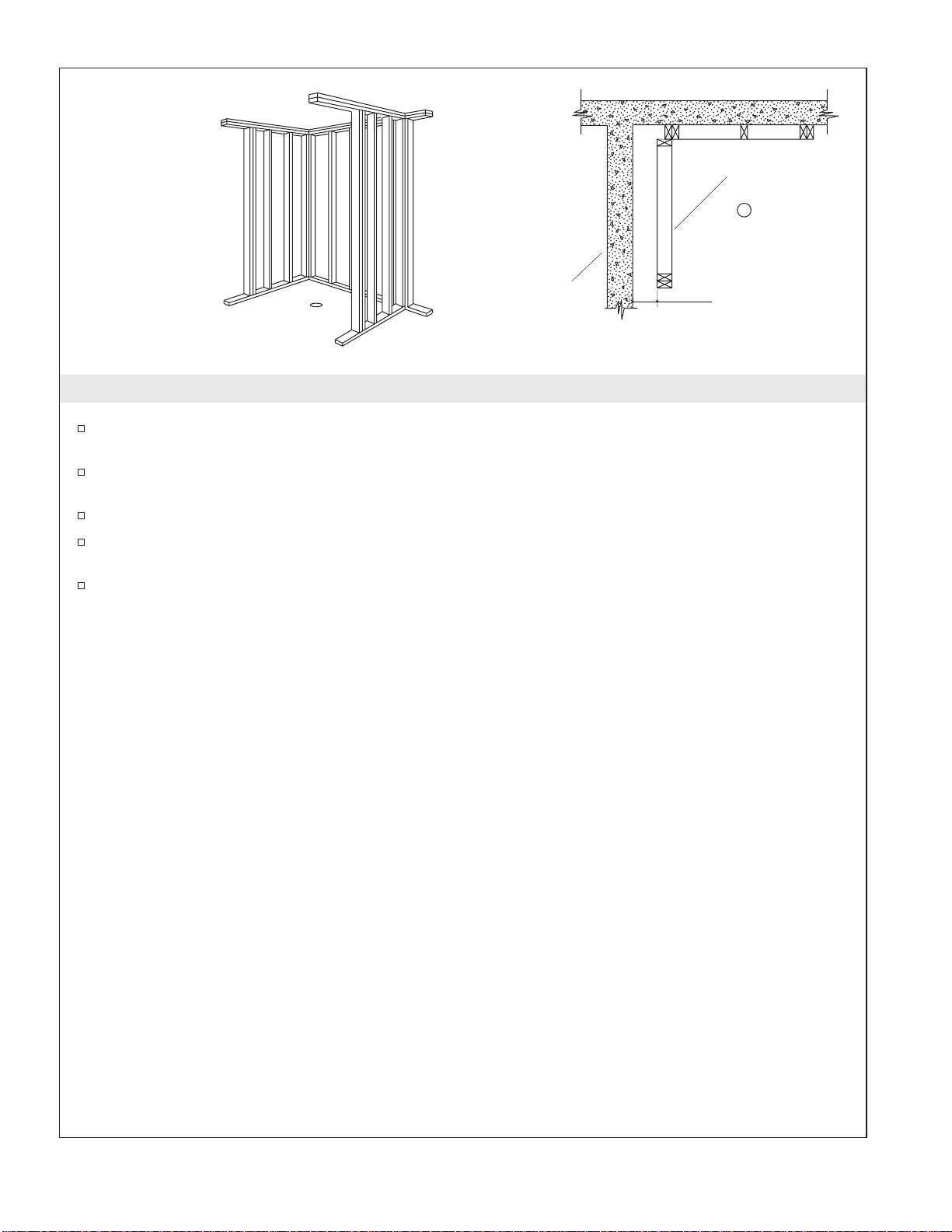

3. Construct the Stud Framing
If you will be installing a shower door with this unit, refer to the shower door installation
instructions for any special framing considerations.
Construct 2x4 or 2x6 stud framing according to the roughing-in information for your particular
model.
Verify that the framing is square and plumb.
If grab bars are to be installed, provide 2x6 bridging or attachment at specified positions. Refer to
the grab bar manufacturer’s instructions.
The basin area requires no additional support when the subfloor is plumb and level with respect to
the stud framing. If the subfloor is not level, shimming may be required to level the unit.
Construct 2 x 4
stud framing
according to the
roughing-in
information
Position
the rough
plumbing
Verify that the
subfloor offers
adequate support,
and is flat and level
Masonry Wall
2 x 4 Stud Framing
6" (15.2cm) MIN.
Kohler Co. 5 1030520-2-A

4. Install the Plumbing
NOTE: Provide access to all plumbing connections to simplify future maintenance.
Locate rough plumbing for the drain according to the correct model’s roughing-in dimensions.
Position the plumbing according to the roughing-in information. Cap the supplies and check for
leaks.
Install a 2” (5cm) drain pipe to extend 3/8” (1cm) above the subfloor or slab. A pocket is required in
a slab construction to accommodate the drain fitting.
If possible, provide an access at the back of the plumbing wall for servicing the supply and waste
piping.
Install the shower valving according to the manufacturer’s instructions. Do not install the trim at
this time.
4-1/2" (11.4cm) D. MIN.
3/8" (1cm)
Wood Sub-Floor
2" (5cm) Drain Pipe
2" (5cm) Drain Pipe
1-1/2" (3.8cm)
MIN.
3/8" (1cm)
4-1/2" (11.4cm) D. MIN.
Concrete Sub-Floor
1030520-2-A 6 Kohler Co.

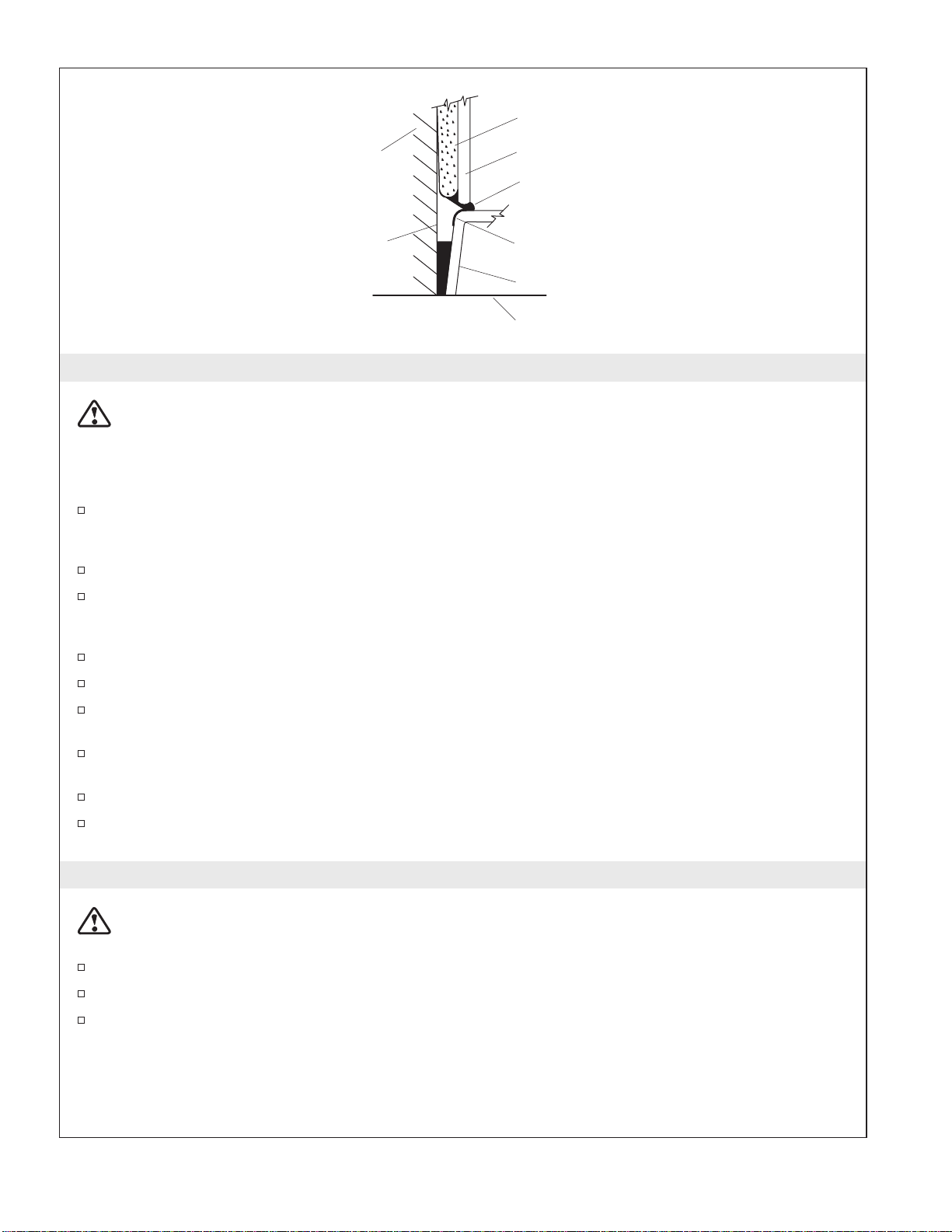

5. Install the Vinyl Tiling-in Bead
CAUTION: Risk of product damage. Do not apply the vinyl tiling-in bead or pressure-sensitive tape
in temperatures below 40°F (4.4°C).
NOTE: The K-1182 vinyl tiling-in bead is used for the corner installations of the K-9852 and K-9861 shower
receptors. There is enough vinyl tiling-in bead supplied for either receptor. Some cutting will be required.
The vinyl bead takes the place of the flange on the side(s) of the receptor and is necessary to
prevent water from seeping into the framing. The installation kit contains a 7’ (2.1 m) vinyl bead
and a 12’ (3.7 m) strip of pressure-sensitive sealing tape.
Clean the receptor rim of all dust, grease and foreign matter.
Temporarily position the tiling-in bead on the receptor to measure. Do not use the sealing tape at
this time. The bead should start 3/4” (1.9cm) back from the front corner and extend along the rim
all the way to the integral tiling-in flange at the rear of the receptor. Cut the length to fit.
Cut the same length(s) of pressure-sensitive tape, also starting from the front edge of the rim.
Apply the vinyl tiling-in bead just before moving the receptor into position.
Remove the paper backing from the pressure-sensitive tape and carefully apply the tape to the
corner radius of the receptor.
Start applying the vinyl bead 3/4” (1.9cm) back from the front corner. Press the bead firmly against
the sealing tape for proper sealing.
Repeat procedure working toward the opposite end.
After the bead is in place, start at the area where the bead was first applied and rub firmly with the
heel of your hand to ensure a continuous seal.
6. Prepare the Receptor
CAUTION: Risk of product or property damage. If a watertight seal on the drain is not obtained,
water damage to the receptor bottom and the subfloor may occur.
Install the drain to the shower receptor according to the drain manufacturer’s instructions.
Clean the receptor to reduce the risk of surface damage.
Place a clean drop cloth or other similar material into the bottom of the receptor. Be careful not to
scratch the surface of the unit.
Unfinished Wall
Vinyl Tiling-In
Bead
Water-Resistant
Sealer
Water-Resistant
Wall Material
Finished Wall
Pressure-Sensitive
Tape
Sub-Floor
Receptor Rim
Kohler Co. 7 1030520-2-A

7. Position the Receptor
Move the receptor into position. Verify proper fit.
Fit the drain into the trap. Do not connect the trap at this time.
CAUTION: Risk of product damage. If shimming is required, shim between the subfloor or slab and
the wood block feet on the underside of the receptor. All wood block feet must be supported when the
receptor is leveled and nailed to the framing.
Check that the receptor is level in both directions and resting on all feet. Shim if necessary.
Concrete, gypsum cement or other similar materials can be used to level the base.
1030520-2-A 8 Kohler Co.

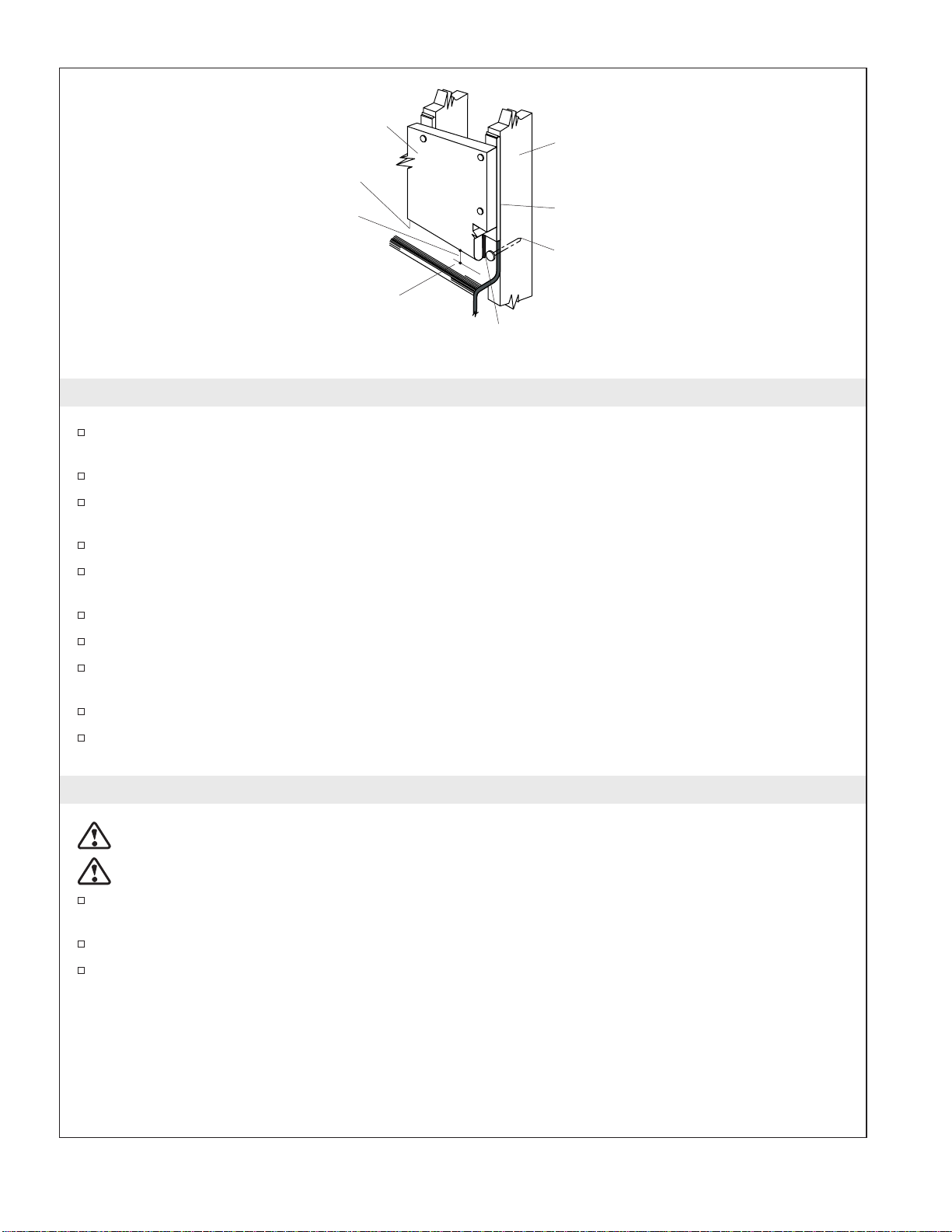

8. Secure the Receptor to the Stud Framing
CAUTION: Risk of property damage. Make sure a watertight seal exists on all drain connections.
Drill 1/8” (3mm) pilot holes through the nailing–in flange at each stud location. If needed, shim
between the nailing-in flange and the studs to prevent cracking the flange when drilling.
Complete the drain installation according to the instructions packed with the drain.
Open the water supplies and check all the connections for leaks.
Run water into the receptor and check the drain connections for leaks.
Use #6 large-head galvanized nails or screws to secure the nailing-in flange to the studs.
Nail 1/8” (3mm) thick furring strips to the studs to shim out to the edge of the nailing-in flange.
Stud
Drill a small
hole through the
nailing-in flange
at each stud
Use #6 large-head
galvanized nails or
screws to secure
the nailing-in flange
to the studs
Furring Strip
Nailing-In Flange
Stud
Kohler Co. 9 1030520-2-A

9. Complete the Installation
Apply silicone sealant to the upper portion of the nailing-in flange/vinyl bead where it will meet
the water-resistant wall material.
Cover the framing, walls and nailing-in flange with water-resistant wall material.
Install the water-resistant wall material to the framing with the paperbound edge a maximum of
1/4” (6mm) above the finished concave surface of the receptor.
Tape and mud the wall material.
Install the finished wall. Seal the joints between the receptor rim and the finished wall with silicone
sealant. RTV (Room Temperature Vulcanizing) sealant is recommended.
Seal around the valving and outlets with silicone sealant or plumbers putty.
Install the faucet and drain trim according to the manufacturer’s instructions.
If used, install the grab bars or towel bars to the backing in the stud wall (previously installed).
Follow the manufacturer’s installation instructions.
If used, install the shower door according to the manufacturer’s instructions.
Install the finished floor. Apply silicone sealant along the front edge of the receptor where it meets
the floor.
10. Clean-Up
CAUTION: Risk of product damage. Do not allow cleaners containing petroleum distillates to remain
in contact with module surfaces for any length of time.
CAUTION: Risk of product damage. Do not use abrasive cleaners.
When cleaning up after installation, use warm water and an approved liquid cleanser to clean the
surface.
Stubborn stains, paint or tar can be removed with turpentine or paint thinner.
Plaster can be removed by scraping with a wood edge. Do not use metal scrapers, wire brushes, or
other metal tools. Use warm water and an approved liquid cleanser to provide mild abrasive action
to remove residual plaster.
1/2" (1.3cm)
Water-Resistant
Wall Material
Edge
(Paperboard)
Down
Concave Surface
1/4" (6mm)
2 x 4 Framing
1/8" (3mm)
Furring
Galvanized
Nail
Water Resistant Sealer Between Nailing-in Flange And
Paperbound Edge Of Water-Resistant Wall Material
1030520-2-A 10 Kohler Co.

Guide de l’Installation
Receveur de Douche en Acrylique Avec Mono Seuil
Outils et Matériaux
Merci d’avoir choisi la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il vous plait, prenez quelques minutes et
lisez attentivement ce guide avant de commencer votre installation. N’hésitez pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphone et adresse Internet sont au verso.
Merci encore d’avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
Déterminez l’emplacement de la plomberie brute servant au drain, selon les dimensions du plan de
raccordement.
Multiples installations sont possibles. Ces instructions montrent les procédures d’installation, il se
pourrait que vous ayez à utiliser d’autres techniques pour votre installation.
Veuillez lire avec attention cette notice pour connaître les outils et matériaux requis, ainsi que les
étapes d’installation. Suivez les étapes qui s’appliquent particulièrement à votre installation. Ceci
vous évitera des erreures coûteuses.
Les receveurs de douche sont emballés dans un seul carton contenant un receveur d’une seule pièce.
Ce carton passera par une porte standard quelconque. Ne retirez-pas le receveur de son carton
jusqu’au moment de sa pose.
Déballez le receveur de douche et examinez le soigneusement pour en déceler tout dommage. Si
vous notez des dommages, n’installez pas ce receveur. Veuillez informer votre Distributeur du
problème immédiatement.
Après l’inspection, remettre le receveur dans son emballage de protection en attendant de
commencer l’installation.
Vous devez installer ce receveur de douche sur un sol muni d’un support nécessaire, et de niveau.
Plus :
• Travaille du Bois Commun
Outils et Matériaux
• Clous/Vis pour Cloison Sèche
• Chiffon
• 2 x 4 or 2 x 6
• Matériau Hydrofuge pour le Mur
• Tasseaux
Crayon à Papier Niveau à Bulles Matériau
d'Étanchéité Mastic de
Plomberie
Couteau
Équerre
Tournevis
Perceuse
Lunettes de
Protection Mètre
Ruban
Clé à
Griffes
Marteau à
Griffes
Kohler Co. Français-1 1030520-2-A

Avant De Commencer (cont.)
Assurez-vous de pouvoir déplacer le receveur dans son aire d’installation.
Assurez-vous que l’aire d’installation soit propre et sans débris. Dans le cas d’une rénovation, retirez
tous les matériaux du mur terminé pour exposer le cadre, et retirez le revêtement du sol pour
exposer le sol brut.
Prévoyez un cadre aux dimensions appropriées.
Une installation dans une alcôve et requise pour ce receveur. Une installation encastrée est en option
pour ce receveur.
L’installation dans une encoignure ou dans une alcôve dépendra du modèle de receveur.
L’emplacement exact des montants d’extrémité dépendra de l’épaisseur du matériau du mur
terminé.
Si le receveur doit être installé à coté de conduites pour caniveau ou de tuyauteries verticales,
entourez l’appareil d’un mur classé ignifugé et hydrofuge.
Dans le cas d’un mur ignifugé, les dimensions sont entre les montants et les cotés des murs latéraux
exposés.
Déplacez le receveur dans l’aire d’installation avant de compléter son cadre.
L’espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d’aplomb avec
le cadre. Utilisez des cales pour un support additionnel si le sol brut n’est pas de niveau.
Avant de procéder à l’installation des accessoires, consultez toutes les directives à cet effet.
Les dimensions de l’appareil sont nominales et conformes aux tolérances données par les normes
Standard ANSI Z124.2. Tous les modèles satisfont aux exigences des normes IAPMO, avec
l’exception de K-9531.
1. Préparez le Site
Assurez-vous que l’espace réservé pour l’installation soit propre et sans débris. Dans le cas d’une
rénovation, retirez tous les matériaux du mur terminé pour exposer le cadre, et retirez le revêtement
du sol pour exposer le sol brut.
Vérifiez le sol du site de l’installation. Remplacez le au besoin.
Assurez-vous que le sol brut et le sol terminé soient de niveau.
1030520-2-A Français-2 Kohler Co.

2. Dimensions du plan de raccordement
ABCDE
K-9531 32″(81,3 cm) 16″(40,6 cm) 31-3/4″80,6 cm) 15-7/8″(40,3
cm) 6-1/8″(15,6 cm)
K-9532 36″(91,4 cm) 18″(45,7 cm) 35-5/8″(90,5
cm) 17-13/16″(45,2 cm) 6-1/8″(15,6 cm)
K-9533 42″(106,7 cm) 21″(53,3 cm) 41.75″(106 cm) 21″(53,3 cm) 6-1/8″(15,6 cm)
K-9534 47-7/8″(121,6
cm) 23-15/16″(60,8 cm) 34″(86,4 cm) 17″(43,2 cm) 6-1/8″(15,6 cm)
K-9535 60″(152,4 cm) 30″(76,2 cm) 34″(86,4 cm) 16-7/8″(42,9
cm) 6-1/8″(15,6 cm)
K-9536 37-7/8″(96,2
cm) 18-13/16″(47,8 cm) 37-7/8″(96,2 cm) 18-13/16″(47,8 cm) 6-1/8″(15,6 cm)
K-9538 42″(106,7 cm) 21″(53,3 cm) 34″(86,4 cm) 17″(43,2 cm) 6-1/8″(15,6 cm)
K-9852 60″(152,4 cm) 30″(76,2 cm) 36″(91,4 cm) 27-1/8″(68,9
cm) 6-1/8″(15,6 cm)
K-9858 36″(91,4 cm) 8-7/8″(22,5 cm) 36″(91,4 cm) 27″(68,6 cm) 6-1/8″(15,6 cm)
K-9861 48″(121,9 cm) 24″(61 cm) 36″(91,4 cm) 27″(68,6 cm) 6-1/8″(15,6 cm)
K-9866 38″(96,5 cm) 21-7/8″(55,6
cm) 38″(96,5 cm) 18-5/8″(47,3 cm) 6-1/8″(15,6 cm)
IMPORTANT ! Toutes les dimensions sont nominales. L’espacement des montants ne doit pas être de plus
de 1/4″(6 mm) et de moins de 0. Mesurez soigneusement votre appareil avant d’en déterminer la taille de
son logement. Dans le cas d’un mur ignifugé, les dimensions sont celles de l’intérieur du mur. Il se peut
que vous ayez à glisser des cales entre le cadre et l’appareil. Les dimensions fournies par le plan sont
cruciales pour une bonne installation. Construisez le cadre et installation de la plomberie très
soigneusement.
Kohler Co. Français-3 1030520-2-A

Dimensions du plan de raccordement (cont.)
REMARQUE : Dans le cas d’un mur ignifugé, les dimensions brutes devront changer tenant compte de
l’épaisseur du mur ignifugé. Les dimensions de l’écartement des montants doivent être mesurées vers le
coté du mur exposé.
REMARQUE : Si vous installez cet appareil sur un mur en maçonnerie, prévoyez l’accès nécessaire pour
les raccordements de la plomberie. Construisez un mur séparé, à un minimum de 6″(15,2 cm) du mur en
maçonnerie.
1030520-2-A Français-4 Kohler Co.

3. Construire le Cadre
Si vous installez une porte de douche à cet appareil, consultez la notice de l’installation de la porte
de douche pour toutes spécifications particulières de l’encadrement.
Construisez le cadre avec des montants de2x4oude2x6tout en suivant le plan de construction
de votre modèle.
Vérifiez que le cadre soit d’équerre et d’aplomb.
Si des barres d’appuis doivent être installées, prévoyez une liaisons ou des attaches avec des2x6
et aux emplacements spécifiés. Reportez-vous aux directives du Fabricant des barres d’appuis.
L’espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d’aplomb avec
le cadre. Si le sol n’est pas de niveau, il faudra placer des cales au-dessous du receveur.
Construisez le cadre
avec des 2 x 4 tout en
suivant l'information
du plan de
raccordement
Positionnez la
Plomberie
Vérifiez que le sol
peut supporter le
poids nécessaire et
qu'il soit plat et de
niveau.
Mur en Maçonnerie
Cadre de 2 x 4
6" (15,2 cm) MINI.
Kohler Co. Français-5 1030520-2-A

4. Installez la Plomberie
REMARQUE : Prévoyez l’accès à toutes les connections de la plomberie pour un entretien future.
Déterminez l’emplacement de la plomberie, selon le plan de raccordement.
Positionnez la plomberie, selon le plan du raccordement. Bouchez les arrivées et vérifiez s’ilyades
fuites.
Installez un tuyau d’évacuation de 2″(5 cm) de manière à ce qu’il se prolonge de 3/8″(1 cm) au
dessus du sol. Il faut prévoir un logement dans la dalle de construction pour le tuyau d’évacuation.
Si possible, prévoyez un accès à l’arrière du mur de la plomberie pour l’entretien des conduites des
arrivées d’eau et de l’évacuation.
Assemblez la robinetterie de la douche conformément à la notice du fabricant. Ne pas installer les
rosaces à ce moment.
4-1/2" (11,4 cm) Ø MINI.
3/8" (1 cm)
Sol brut en bois
2" (5 cm) Tuyau du Drain
2" (5 cm)
Tuyau du Drain
1-1/2" (3,8 cm)
MINI.
3/8" (1 cm)
4-1/2" (11,4 cm) Ø MINI. Sol brut
en béton
1030520-2-A Français-6 Kohler Co.

5. Installez la bande de vinyle
ATTENTION : Risque d’endommagement du produit. Ne pas exposer la bande de vinyle ou le ruban
adhésif sensible à la pression, à des tempèratures inférieures aux 40°F (4.4°C)
REMARQUE : La bande de vinyle K-1182 est utilisée pour une installation en encoignure avec les
receveurs K-9852 et K-9861. Il y a suffisamment de bande de vinyle fourni avec ce receveur. Quelques
découpes peuvent être nécessaires.
La bande de vinyle prend place sur la collerette carrelée du (des) côté(s) du receveur et elle sert de
joint étanche pour éviter que l’eau ne coule dans le cadre. Le jeu d’installation contient 7 pi (2,1 m)
de bande de vinyle et 12 pi (3,6 m) de ruban adhésif sensible à la pression.
Nettoyez le rebord du receveur de toutes poussières ou corps étrangers.
Positionnez temporairement la bande de vinyle sur le receveur et prenez la mesure. Ne pas serrer
les vis à ce moment. La bande devrait commencer à 3/4″(1,9 cm) depuis la partie avant du coin, et
s’étendre le long du rebord jusqu’à la collerette carrelée, sur l’extrémité arrière du receveur. Coupez
à la distance requise.
Coupez la (les) bande(s) de rubans) adhésif(s) sensible(s) sur la même longueur, commençant aussi
depuis le rebord.
Appliquez la bande de vinyle juste avant d’installer le receveur en place.
Retirez le papier protecteur du ruban adhésif sensible à la pression et posez la bande soigneusement
sur le rayon de bec du receveur.
Positionnez le cordon de vinyle de 3/4″(2 cm) depuis l’arrière à l’avant du coin avant. Appuyez
fermement sur la bande pour une bonne étanchéité.
Faire de même pour l’autre côté.
Après que la bande soit en place, commencez par le commencement de sa pose, et appuyez dessus
avec votre paume pour vous assurer de la continuité du joint.
6. Préparez le Receveur
ATTENTION : Risque de dommage matériel ou du produit. Si le joint d’échantéité du drain n’est pas
performant, des dommages causés par l’eau se produiront sur le sol et sous le receveur.
Installez le drain au receveur de la douche et selon la notice du Fabricant qui accompagne ce
produit.
Nettoyez le receveur pour réduire le risque d’endommagement de la surface.
Placez un linge ou une matière similaire sur le fond du receveur. Travaillez soigneusement pour ne
pas égratigner la surface de l’appareil.
Mur Non Fini
Couche de Vinyle
Pour l'Installation
Des Carreaux
Mastic
Hydrofuge
Matériau
Hydrofuge Mural
Mur Terminé
Ruban Ahésif
Sensible à la Pression
Sol brute
Rebord du Receveur
Kohler Co. Français-7 1030520-2-A

7. Positionnez le Receveur
Posez le receveur en place. Vérifiez le bon ajustage.
Introduire l’about dans le siphon. Ne pas brancher le siphon à ce moment.
ATTENTION : Risque d’endommagement du produit. Le cas échéant, placez les cales entre le sol ou
la dalle et les blocks en bois sous le receveur. Tous les blocks en bois doivent être supportés quand le
receveur est de niveau et cloué au cadre
Vérifiez que le receveur soit de niveau sur chaque coté et qu’il repose sur ses pied. Calez si besoin.
Il est possible d’utiliser du ciment, du plâtre ou des matières similaires pour mettre la base de
niveau.
1030520-2-A Français-8 Kohler Co.

8. Fixez le Receveur aux Montants du Cadre.
ATTENTION : Risque de dommage matériel. Assurez un joint étanche sur tous les raccords du drain.
Percez des trous de Ø 1/8″(3 mm) au travers de la collerette de cloutage sur chaque montants.
Ajoutez des cales entre la bride de cloutage et les montants au besoin, pour empêcher l’éclatement
de la collerette pendant le perçage.
Complétez l’installation du drain suivant la notice d’installation correspondante.
Ouvrez les robinets des arrivées d’eau et vérifiez s’il y a des fuites.
Laissez couler l’eau dans le receveur et vérifiez s’il y a des fuites dans les raccords du drain.
Utilisez des clous galvanisés Nº 6 à tête large pour fixer la collerette de cloutage aux montants.
Clouez des planchettes de 1/8″(3 mm) sur les montants de façon à ce qu’elles soient en contact
avec la collerette.
Montant
Percez un trou
pilote sur la
collerette à
chaque montant
Utilisez des clous
galvanisés Nº 6 à large
tête pour fixer la
collerette de cloutage
aux montants.
Tasseau
Colerette de Cloutage
Montant
Kohler Co. Français-9 1030520-2-A

9. Complétez l’Installation
Posez du mastic d’étanchéité sur la partie supérieure de la collerette de cloutage, là où elle se
connecte avec la partie murale hydrofuge.
Recouvrez le cadre, le mur et la collerette de cloutage avec du matériau résistant à l’eau.
Installez le panneau mural avec l’arête (en papier broché) à un minimum de 1/4″(6 mm) au-dessus
de la surface terminée et concave du receveur.
Collez et fixez le matériel mural.
Installez le mur terminé. Fixez les joints entre le rebord du receveur et le mur fini à l’aide de mastic
silicone. Le silicone RTV (Vulcanisation à Température Ambiante) d’étanchéité est conseillé.
Imperméabilisez autour des valves et des sorties avec du mastic ou du silicone.
Assemblez le robinet et le drain conformément à la notice du fabricant.
Si besoin, installez les barres d’appui ou les porte serviettes sur l’entretoisement (préalablement
installé). Suivez les instructions du Fabricant.
Si besoin, assemblez la porte de douche conformément à la notice du Fabricant.
Installez le sol terminé. Appliquez du mastic silicone d’étanchéité le long du rebord de la partie
avant du receveur là où il se connecte avec le sol.
10. Nettoyage
ATTENTION : Risque d’endommagement du produit. Ne jamais laisser des produits à base de
distillat de pétrole sur la surface de l’appareil pour une longue période de temps.
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser de produits abrasifs.
Lors du nettoyage après l’installation, utilisez de l’eau tiède et un nettoyant liquide approuvé.
Les taches rebelles, la peinture ou le goudron peuvent être nettoyés au moyen de la térébenthine ou
d’un solvant pour peinture.
Les résidus de plâtre peuvent être nettoyés au moyen d’une spatule en bois. Ne pas utiliser un
grattoir en métal, une brosse en fer ou d’autres outils en métal. Utilisez de l’eau tiède avec un
nettoyant liquide approuvé pour une action abrasive douce.
1/2" (1,3 cm)
Matériau
Hydrofuge Mural
Rebord en
Papier Vers le
Bas
Surface Concave
1/4" (6 mm)
Cadre de 2 x 4
1/8" (3 mm)
Tasseaux
Clou Galvanisé
Materiel Hydrofuge entre la Colerette de Clouage et le
Papier du Mur de la Cloison Sèche
1030520-2-A Français-10 Kohler Co.
