Kohler Mastershower K-T9492 User manual

Installation Guide
Valve Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T9492
085723-2-AF

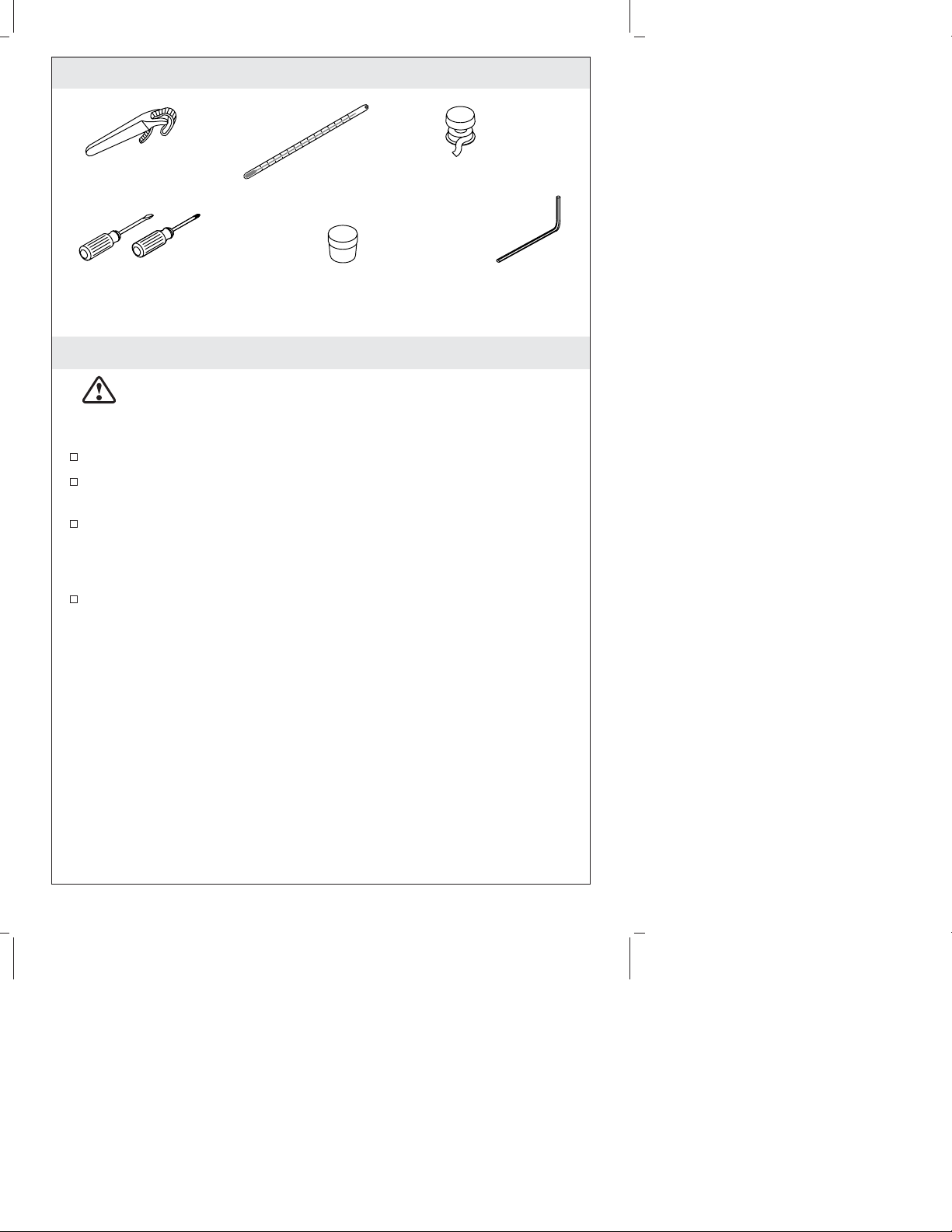

Tools and Materials
Before You Begin
CAUTION: Risk of product damage. Long screws, for
installing trim, can damage the K-2971-KS valve. When using
this valve and trim in a fiberglass or acrylic installation, use
the 88526 Thin Wall Installation Kit.
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the ″Optional Temperature Limiting Adjustment″
section of this guide.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″OFF″
position.
Strap
Wrench Thermometer Thread
Sealant
Assorted
Screwdrivers
Plumbers
Putty
Hex
Wrench
085723-2-AF 2 Kohler Co.

1. Install the Spout
Remove the temporary nipple from the bath elbow.
Install the desired spout according to the instructions packed with
the spout.
2. Install the Shower Arm and Showerhead
NOTICE: Do not use thread sealant compound (pipe dope) on the
shower arm threads. Instead, use thread sealant tape on the shower
arm threads. This will avoid clogging the showerhead spray outlets.
Remove the temporary nipple from the shower elbow.
Install the desired shower arm and showerhead according to the
instructions packed with the showerhead.
Kohler Co. 3 085723-2-AF

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. To eliminate the risk of
scalding, the water temperature should never be set above
120°F (49°C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
085723-2-AF 4 Kohler Co.

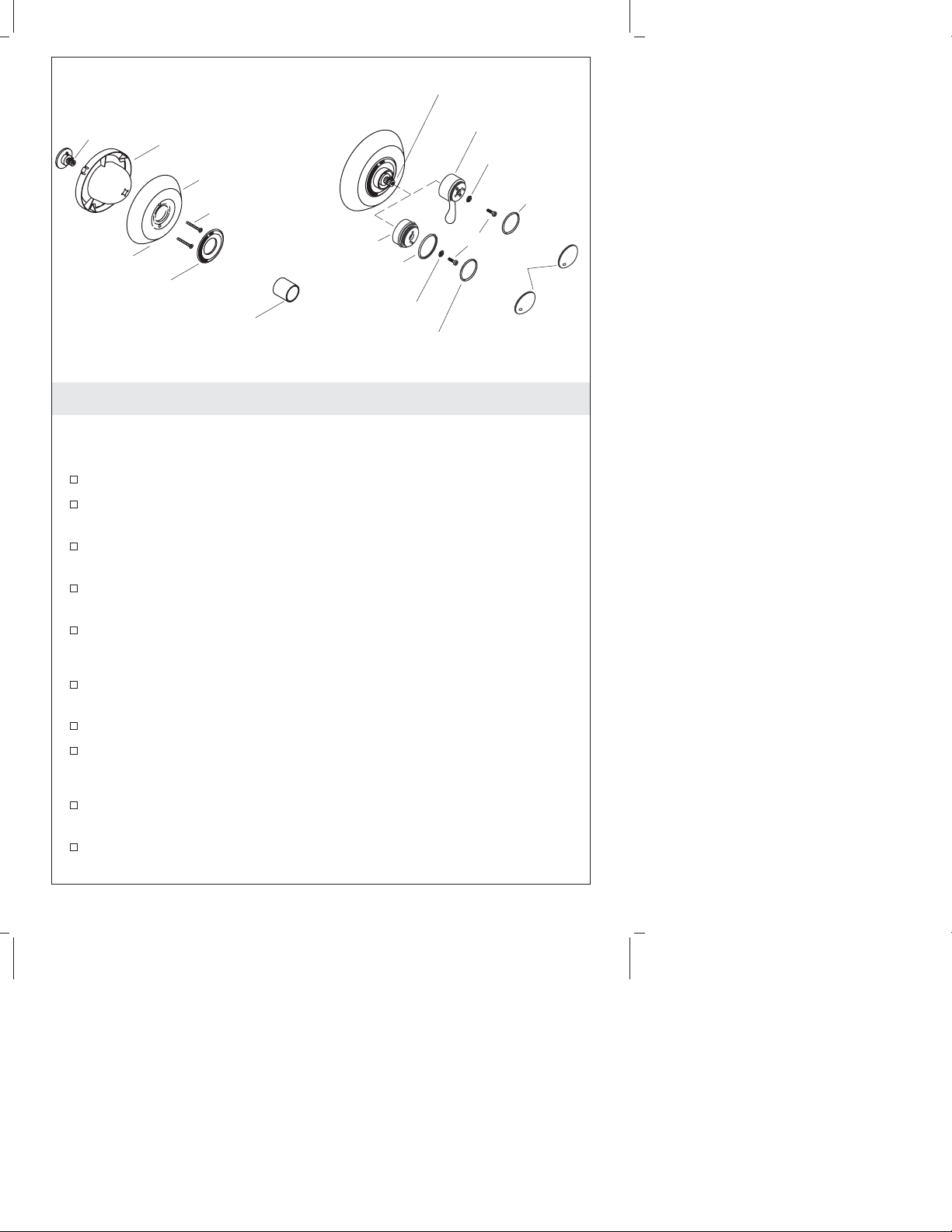

4. Install the Faceplate and Handle
NOTICE: For K-2971-KS valve: The thin wall installation kit (88526)
is required for fiberglass or acrylic installations.
Remove and discard the plaster guard and/or dome, if installed.
Rotate the valve stem fully counterclockwise to the ″OFF″
position.
Install the faceplate onto the valve so the notch is to the bottom
and secure with screws. Do not overtighten the screws.
Install the graphics ring to the faceplate, and rotate it clockwise to
lock it in place.
Fit the sleeve onto the valve.
Lever Handle
Position the handle so the lever is downward and press the
handle on the valve stem.
Secure with a lock washer and screw.
Press the cap on the knob so the dot is downward.
Round Handle
Position the knob on the valve stem and secure with a lock
washer and screw.
Install the grip ring and O-ring to the knob.
Valve Stem
Faceplate
Screws
Sleeve
Graphics Ring
Notch
Discard
plaster guard
with dome.
Knob
Grip Ring
Lock Washer
O-Ring
Cap
Screw
Lever Handle
Valve Stem
Lock Washer
O-Ring
Kohler Co. 5 085723-2-AF

Install the Faceplate and Handle (cont.)
Press the cap on the knob so the dot is downward.
085723-2-AF 6 Kohler Co.

Guide d’installation
Garniture de valve
Outils et matériels
Avant de commencer
ATTENTION: Risque d’endommagement du produit. Les
vis longues, pour l’installation de la garniture, peuvent
endommager la valve K-2971-KS. Lorsque cette valve et la
garniture sont utilisées dans une installation en fibres de
verre ou acrylique, utiliser le kit d’installation de mur fin
88526.
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. S’il un réglage de température
est nécessaire, se référer à la section ″Réglage optionnel de
limitation de température″de ce guide.
La valve s’arrête par pression d’eau. Ne forcer la poignée dans
aucune direction. Pour fermer la valve, la tourner doucement sur
la position ″OFF″.
Clé
à sangle Thermomètre
Joint d'étanchéité
pour filetage
Tournevis
assortis
Mastic de
plombier
Clé
hexagonale
Kohler Co. Français-1 085723-2-AF

1. Installer le bec
Retirer le mamelon temporaire du coude de la baignoire.
Installer le bec désiré suivant les instructions emballées avec
celui-ci.
2. Installer le bras et la pomme de douche
AVIS: Ne pas utiliser de joint d’étanchéité pour filetage (colle à
tuyau) sur les filetages de bras de douche. Utiliser du ruban
d’étanchéité pour filetage sur les filetages de bras de douche à la
place. Ceci évitera de boucher les orifices de vaporisateur la pomme
de douche.
Retirer le mamelon temporaire du coude de la douche.
Installer le bras de douche désiré et la pomme de douche selon
les instructions emballées avec cette dernière.
085723-2-AF Français-2 Kohler Co.

3. Réglage de la température d’eau
ATTENTION: Risque de blessures corporelles. Pour éliminer
les risques de brûlures, la température ne devrait pas être
réglée au-dessus de 120°F (49°C).
REMARQUE: Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pourde petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pourde grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Revérifier la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette
Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-3 085723-2-AF

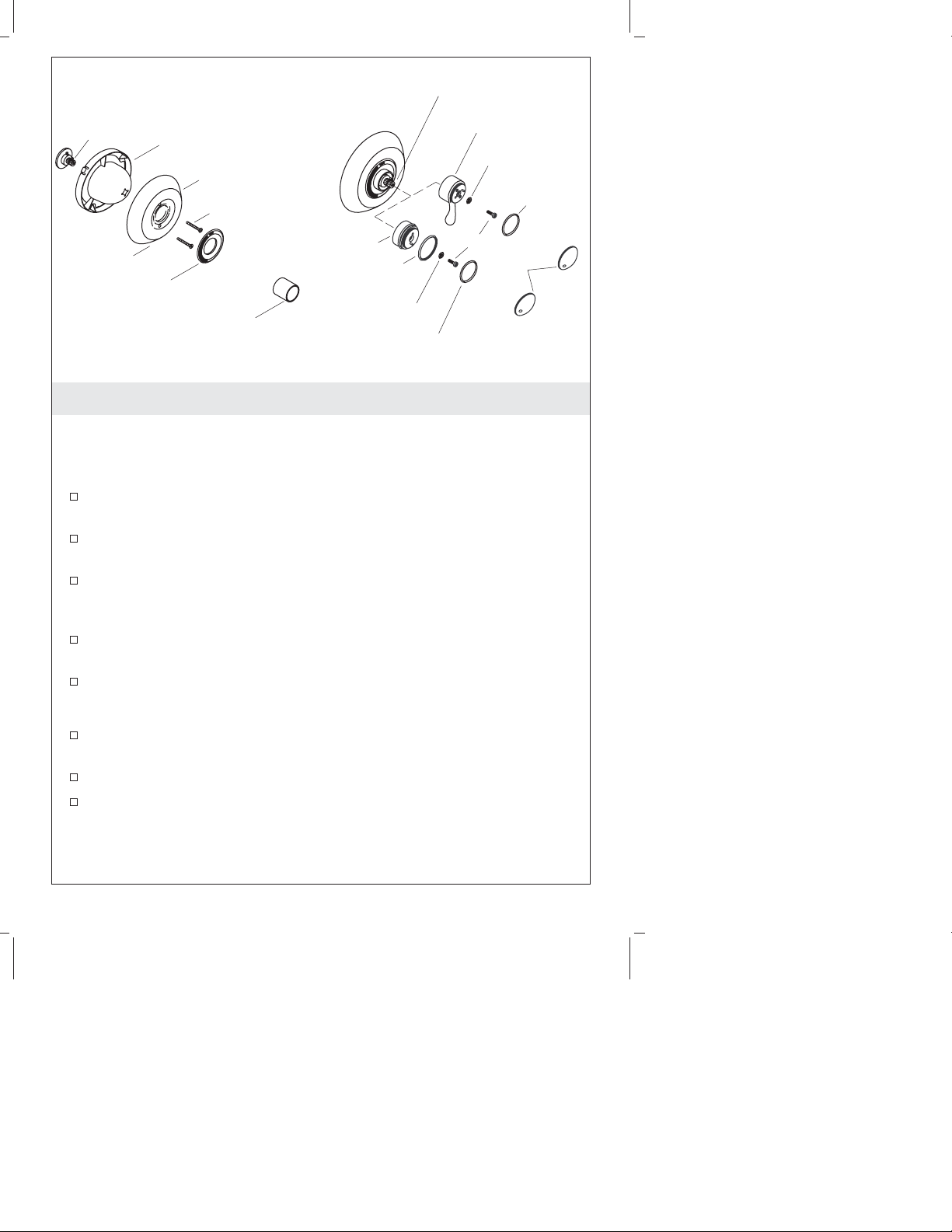

4. Installer le couvercle et la poignée
AVIS: Pour la valve K-2971-KS: Le kit d’installation de mur fin
(88526) est requis pour installations en fibre de verre ou acrylique.
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Pivoter la tige de la valve complètement vers la gauche à la
position fermée ″OFF″.
Installer le couvercle sur la valve de manière à ce que l’encoche
soit à la base et sécuriser avec des vis. Ne pas trop serrer les vis.
Installer l’anneau graphique sur le couvercle, et tourner à droite
pour le verrouiller en place.
Installer le manchon sur la valve.
Poignée de levier
Positionner la poignée de manière à ce que le levier soit vers le
bas et presser la poignée sur la tige de la valve.
Sécuriser au moyen d’un contre-écrou et d’une vis.
Presser le bouton de manière à ce que le point soit vers le bas.
Poignée arrondie
Positionner le bouton sur la tige de la valve et sécuriser avec une
contre-écrou et une vis.
Installer la bague de serrage et le joint torique au bouton.
Couvercle
Vis
Manchon
Encoche
Jeter le renfort
en plâtre avec
dôme.
Anneau
décoratif
Tige de
la valve
Poignée
Joint torique
Capuchon
Vis
Tige de la valve
Joint torique
Rondelle de
blocage
Anneau de
serrage
Poignée du
levier
Rondelle de
blocage
085723-2-AF Français-4 Kohler Co.

Installer le couvercle et la poignée (cont.)
Presser le bouton de manière à ce que le point soit vers le bas.
Kohler Co. Français-5 085723-2-AF

Guía de instalación
Guarnición de la válvula
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al producto. Los tornillos
largos, para instalar la guarnición, pueden dañar la válvula
K-2971-KS. Al emplear esta válvula y guarnición en una
instalación de fibra de vidrio o acrílica, utilice el Kit de
instalación en paredes delgadas 88526.
Cumpla con todos los códigos locales de plomería y construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Antes de instalar la guarnición, determine si la temperatura
máxima del agua es aceptable para el usuario. Si es necesario
ajustar la temperatura, consulte la sección ″Ajuste opcional del
límite de temperatura″en este guía.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada.
Llave
de correa Termómetro Sellador
de roscas
Destornilladores
surtidos
Masilla
de plomería Llave
hexagonal
Kohler Co. Español-1 085723-2-AF

1. Instale el surtidor
Retire el niple provisional del codo de la bañera.
Instale el surtidor deseado según las instrucciones incluidas con
el surtidor.
2. Instale la cabeza de ducha y el brazo de ducha
AVISO: No utilice compuesto sellador líquido de roscas (pasta
lubrificante) en las roscas del brazo de la ducha. En su lugar, aplique
cinta selladora de roscas a las roscas del brazo de ducha. Esto
evitará que se tapen las salidas rociadoras de la cabeza de ducha.
Retire el niple provisional del codo de la ducha.
Instale el brazo y la cabeza de ducha deseados según las
instrucciones incluidas con la cabeza de ducha.
Kohler Co. Español-2 085723-2-AF

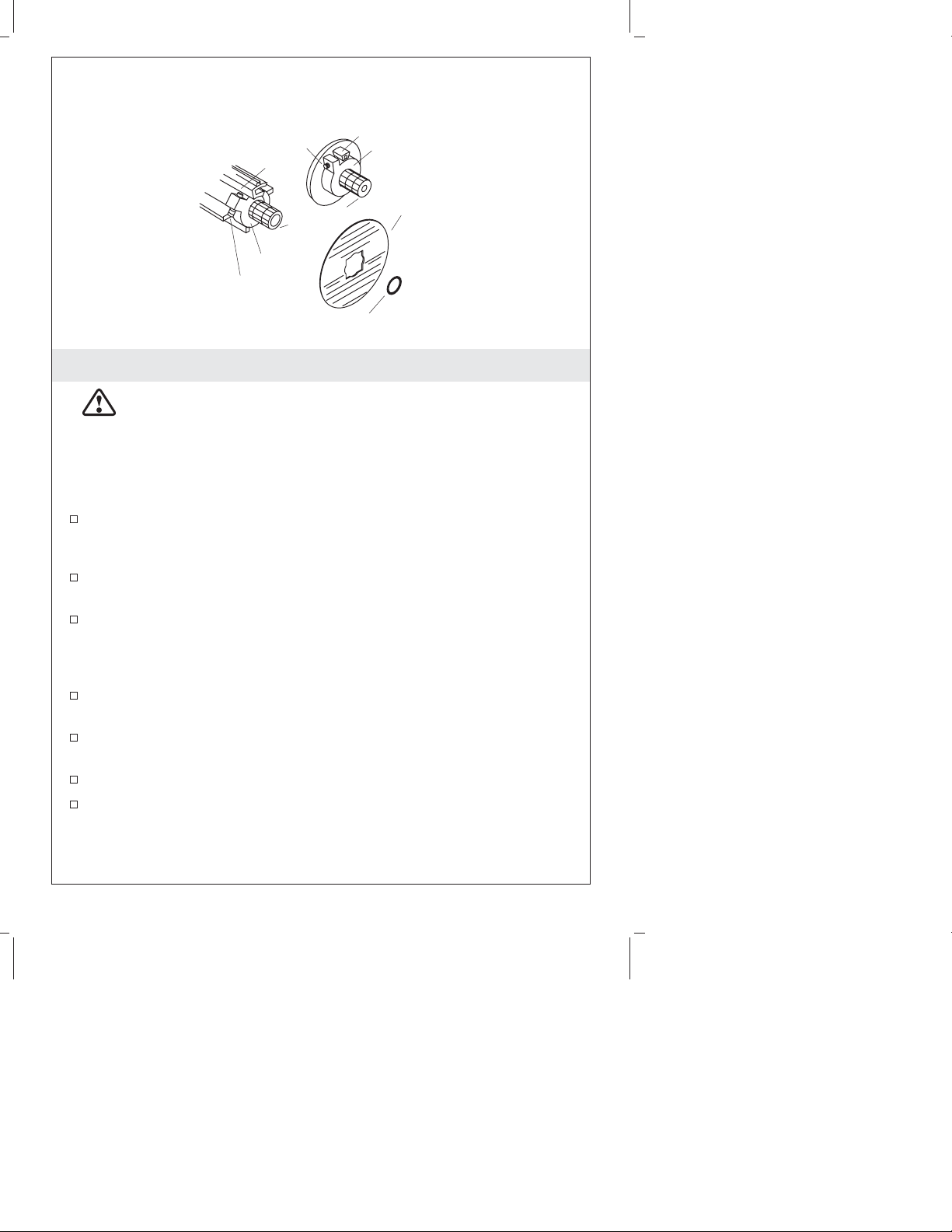

3. Ajuste de la temperatura del agua
PRECAUCIÓN: Riesgo de lesiones personales. Para eliminar
el riesgo de quemaduras, la temperatura del agua nunca debe
ajustarse a más de 120°F (49°C).
NOTA: No retire el arosello (O-ring) ni el collarín en este momento.
Si quita el arosello (O-ring) y el collarín, cambiará la temperatura
máxima del agua establecida en fábrica.
Gire la válvula a la derecha, a la posición completamente abierta,
y deje correr el agua caliente durante varios minutos. Coloque un
termómetro en el chorro de agua y verifique la temperatura.
Para cambios menores de la temperatura del agua, ajuste el
tornillo de fijación y vuelva a verificar la temperatura del agua.
Para cambios mayores de la temperatura del agua, quite el
arosello (O-ring) y el collarín de la espiga de válvula. Gire
lentamente la espiga de válvula hasta obtener la temperatura
máxima deseada del agua.
Vuelva a instalar el collarín en la espiga de válvula colocando el
tornillo de fijación contra el lado de la lengüeta.
Vuelva a instalar el arosello (O-ring) y gire la espiga a la
izquierda para cerrar el suministro de agua.
Vuelva a verificar la temperatura del agua.
Llene la información en la etiqueta de la válvula (si se ha
provisto).
Arosello
Lengüeta
Lengüeta
Collarín
Collarín
Etiqueta
de la
válvula
Tornillo de
fijación
Tornillo de
fijación
Válvula
estándar
Válvula de
alto flujo
Espiga de
válvula
085723-2-AF Español-3 Kohler Co.

4. Instale la placa frontal y la manija
AVISO: Para la válvula K-2971-KS: Para instalaciones en fibra de
vidrio o acrílica, se requiere el kit de instalación en paredes delgadas
(88526).
Retire y deseche el protector de yeso y/o la cúpula, si están
instalados.
Gire la espiga de la válvula completamente a la izquierda, a la
posición de cerrada.
Instale la placa frontal sobre la válvula, de manera que la muesca
esté orientada hacia abajo, y fije con tornillos. No apriete
demasiado los tornillos.
Instale el anillo decorativo sobre la placa frontal y gírelo a la
derecha para ajustarlo en su lugar.
Encaje la manga en la válvula.
Manija de palanca
Coloque la manija de manera que la palanca esté hacia abajo, y
presione sobre la espiga de la válvula.
Fije con una arandela de fijación y un tornillo.
Presione la tapa en la perilla, de manera que el punto esté
orientado hacia abajo.
Manija redonda
Placa circular
Tornillos
Manga
Muesca
Deseche el
protector de
yeso con
cúpula.
Anillo
decorativo
Espiga de
válvula
Perilla
Arosello
Tapón
Tornillo
Espiga de válvula
Anillo de
ajuste
Arandela
de fijación
Arosello
Manija de
palanca
Arandela
de fijación
Kohler Co. Español-4 085723-2-AF

Instale la placa frontal y la manija (cont.)
Coloque la perilla sobre la espiga de válvula, y fije con una
arandela de fijación y un tornillo.
Instale el anillo de ajuste y el arosello (O-ring) en la perilla.
Presione la tapa en la perilla, de manera que el punto esté
orientado hacia abajo.
085723-2-AF Español-5 Kohler Co.

085723-2-AF

085723-2-AF

085723-2-AF

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2010 Kohler Co.
085723-2-AF
