Kurtz Ersa Ersa N2-Kit User manual

3BA00234 • 2017-04-05 • Rev. 1
Montageanleitung N2-Kit für i-TOOL und i-TOOL NANO

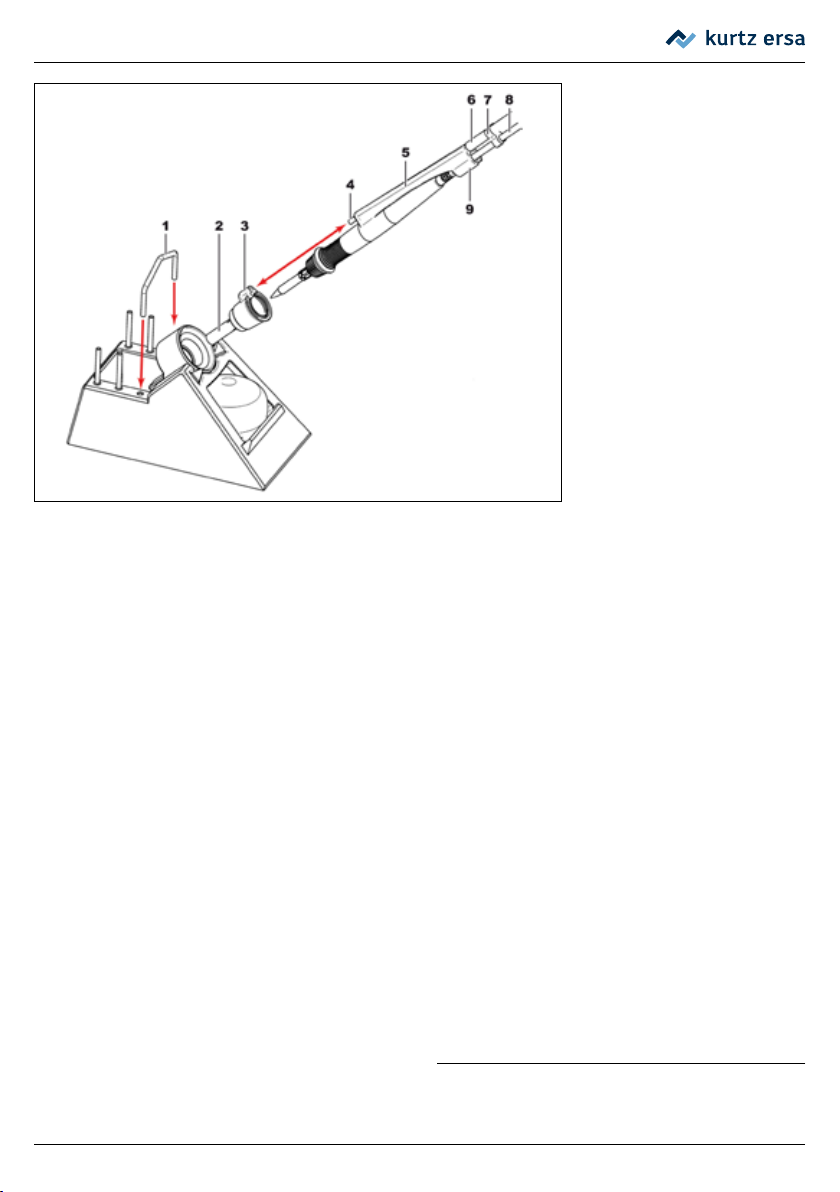

1 Ablagebügel
2 Düse
3 Dichtkappe
4 PU-Schlauch
5 Griaufsatz
6 Silikonschlauch
7 Kabel-/Schlauchklemme
8 Lötkolben-Kabel
9 Schlitzönung
DasN2-KiterwärmtSckstoundführtihnzumLöt-
bereichdesLötkolbens.DadurchwerdenOxidaons-
prozesseanderLötstelleundanderLötspitzeverhin-
dertunddieLötumgebungerwärmt.
GeeignetsindLötspitzendienichtgrößerals5mmsind
unddiedurchFormundLängegutvomSckstoum-
strömtwerdenkönnen.
Moneren Sie das N2-Kit wie hier beschreiben auf
dasLötwerkzeug:
■ZiehenSiedenLötkolbenvonderLötstaonab
undlassenSiedenLötkolbenabkühlen.
■SetzenSiediepassendeLötspitzeaufden
Lötkolbenauf.
■SchiebenSiedieDüsedesN2-Kit(2)aufdieLöt-
spitzebissieeinrastet.
■SetzenSiedenGriaufsatz(5)aufdenGri
desLötkolben.DabeidenPU-Schlauchdes
Griaufsatzes(4)indenAnschlussderDüse
einschieben(3)unddasKabeldesLötkolbensin
dieSchlitzönung(9)desGriaufsatzesführen.
■VerbindenSiemitdengleichmäßigverteilten
fünfKabelklemmen(7)dasKabelmitdem
Schlauch.
■SteckenSiedenAblagebügel(1)aufdeninneren
SteckplatzdesAblageständers.ImAblageständer
sitztdieDüseaufdemAblagebügelauf.
■SchließenSiedenLötkolbenandieLötstaonan.
■SchließenSiedenSchlauchdesN2-Kitandie
Sckstoversorgungan.
BeachtenSiedietechnischenDatenzur
Sckstoversorgung:
• Betriebsdruck(Einspeisung):≈1bar(1000hPa),
entsprichtetwaUmgebungsludruck
• Sckstomenge: ≈2l/min
• N2-Reinheit: 98%oderhöher
• Schlauchdurchmesserinnen3mm,außen6mm
Arkel-Nr.:0109IN2-UKIT
Ersa GmbH ·Leonhard-Karl Straße 24 ·97877 Wertheim
Tel.: [phone] · Fax [phone]
[email protected]

3BA00234 • 2017-04-05 • Rev. 1
Assembly Instrucon N2 Kit for i-TOOL and i-TOOL NANO
1 Storage clamp
2 Nozzle
3 Sealing cap
4 PU hose
5 Handleaachment
6 Silicon hose
7 Cable-/tube clamp
8 Solderingironcable
9 Sloedopening
TheN2kitheatsupnitrogenandleadsittothesolder-
ingareaofthesolderingiron.Asaresult,oxidaon
processes at the soldering point and the soldering
p are prevented and the solder environment is
heated. Suitable are soldering ps which are not
more than 5 mm in size and which can be owed
through the form and length by the nitrogen.
MounttheN2kitonthesolderingironasdescribed
here:
■Pullthesolderingironothesolderingstaon
andallowthesolderingirontocooldown.
■Placethesuitablesolderingtoponthesoldering
iron.
■SlidethenozzleoftheN2kit(2)ontothe
solderingpunlitclicksintoplace.
■Placethehandleaachment(5)ontothe
solderingironhandlebyinserngthePUhose
ofthehandleaachment(4)intothenozzle(3)
andinsertthesolderingironcableintotheslot
opening(9)ofthehandleaachment.
■Connectthecabletothehoseusingtheevenly
distributedvecableclamps(7).
■Placethestorageclamp(1)ontheinnerslotof
thestoragestand.Thenozzlesitsonthestorage
clampinthestoragestand.
■Connectthesolderingirontothesoldering
staon.
■ConnectthehoseoftheN2kittothenitrogen
supply.
■Observethetechnicaldataonthenitrogen
supply:
• Operangpressure(feed):≈1bar(1000hPa),
correspondsapproximatelytoambientair
pressure.
• Nitrogenvolume: ≈2l/min
• N2purity: 98%orhigher
• Hosediameterinner3mm,outer6mm
Partno.:0109IN2-UKIT
Ersa GmbH ·Leonhard-Karl Straße 24 ·97877 Wertheim/Germany
Tel.: [phone] · Fax [phone]
[email protected]
