MultiFinder Pro
02
11
20
29
38
47
56
RU
UK
CS
ET
LV
LT
DE
EN
NL
DA
FR
ES
IT

02
Funktion/Verwendung
Lesen Sie die Bedienungsanleitung, das beiliegende
Heft „Garantie- und Zusatzhinweise“ sowie die aktu-
ellen Informationen und Hinweise im Internet-Link am
Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage
ist aufzubewahren und bei Weitergabe des Gerätes
mitzugeben.
!
Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem
Verwendungszweck innerhalb der Spezifikationen ein.
– Baulich darf das Gerät nicht verändert werden.
–Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen
nicht alleine und nur nach Anweisung einer verantwortlichen
Elektrofachkraft durch.
Zusatz-Hinweis zur Anwendung
Beachten Sie die technischen Sicherheitsregeln für das Arbeiten
in der Nähe elektrischer Anlagen, unter anderem: 1. Freischalten,
2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit
zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte
spannungsführende Teile sichern und abdecken.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
–Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
–Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit
einer gefährlichen Beeinflussung oder Störung von und durch
elektronischer Geräte ist gegeben.
Mehrere integrierte Sensoren machen den MultiFinder Pro
von Laserliner zu einem leistungsfähigen Ortungsgerät für das
Auffinden von Metall, Erkennen von Wand- und Querbalken
im Trockenbau sowie das Lokalisieren von spannungsführen-
den Leitungen. Der MultiFinder Pro ist mit einem VTN-Display
mit Bedienerführung ausgestattet. Damit können Sie das Gerät
einfach und sicher bedienen. Akustische und optische Signale
zum Finden von Gegenständen erleichtern die Bedienung und
gewährleisten eine hohe Funktionssicherheit.
DE

03
MultiFinder Pro
Öffnen Sie das Batteriefach auf der Gehäuse-
rückseite und setzen Sie eine 9V Batterie ein.
Dabei auf korrekte Polarität achten.
1Einsetzen der Batterie
2Inbetriebnahme
Einschalten: Ein/Aus-Taste (4) kurz drücken.
Ausschalten: Ein/Aus-Taste (4) 4 Sekunden lang drücken.
AutoShutOff: Das Gerät schaltet sich ca. 2 Minuten nach der
letzten Messung automatisch aus.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder
unter hohen elektromagnetischen Wechselfeldern kann die
Messgenauigkeit beeinusst werden. Vorsichtsmaßnahmen:
Benutzen Sie nur einen MultiFinder Pro innerhalb 5 m Arbeits-
radius. Benutzen Sie keine elektronischen Sendegeräte oder
Elektromotoren in der Nähe.
3Symbole
Rot = Spannungswarnung
METAL- und AC-SCAN-Modus
Grün: Metall bzw. spannungsführende
Leitung ist in der Nähe
Rot: Metall bzw. spannungsführende
Leitung gefunden
STUD-SCAN-Modus
Rot: Objekt ist in der Nähe
Grün: Objekt gefunden
METAL-, AC- UND STUD-SCAN-Modus
Metall, Leitung, Objekt ist in der Nähe
5
4
3
2
11Maximalanzeige
2VTN-Display
3Spannungswarnung
4 Ein/Aus
Messmoduswechsel (Mode)
5Manuelle Kalibrierung (CAL)
DE

04
Manuelle Kalibrierung
Durch Drücken der CAL-Taste (5) wird das Gerät
manuell kalibriert. Auf diese Weise können
Messungen erneut begonnen bzw. Messobjekte
noch genauer eingegrenzt werden.
Die maximale Geräteempfindlichkeit wird erreicht, wenn das
Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann
bei METAL- und AC-SCAN-Messungen stellenweise sinnvoll sein.
Modus-Taste (4) kurz drücken.
METAL-SCAN: Auffinden von Metall in allen
nicht metallischen Materialien
AC-SCAN: Lokalisieren von spannungsführendenLeitungen
direkt unter nicht metallischen Verschalungen
STUD-SCAN: Erkennen von Wand- und Querbalken aus
Holz und Metall im Trockenbau unter nicht metallischen
Verschalungen
5Messmodus wählen
Das Gerät und die Wand müssen bei der Kalibrierung
im STUD-SCAN-Modus sowie während der gesamten
Messungen in Kontakt bleiben. Ebenso sollte die Hand
am Gerät bleiben.
!

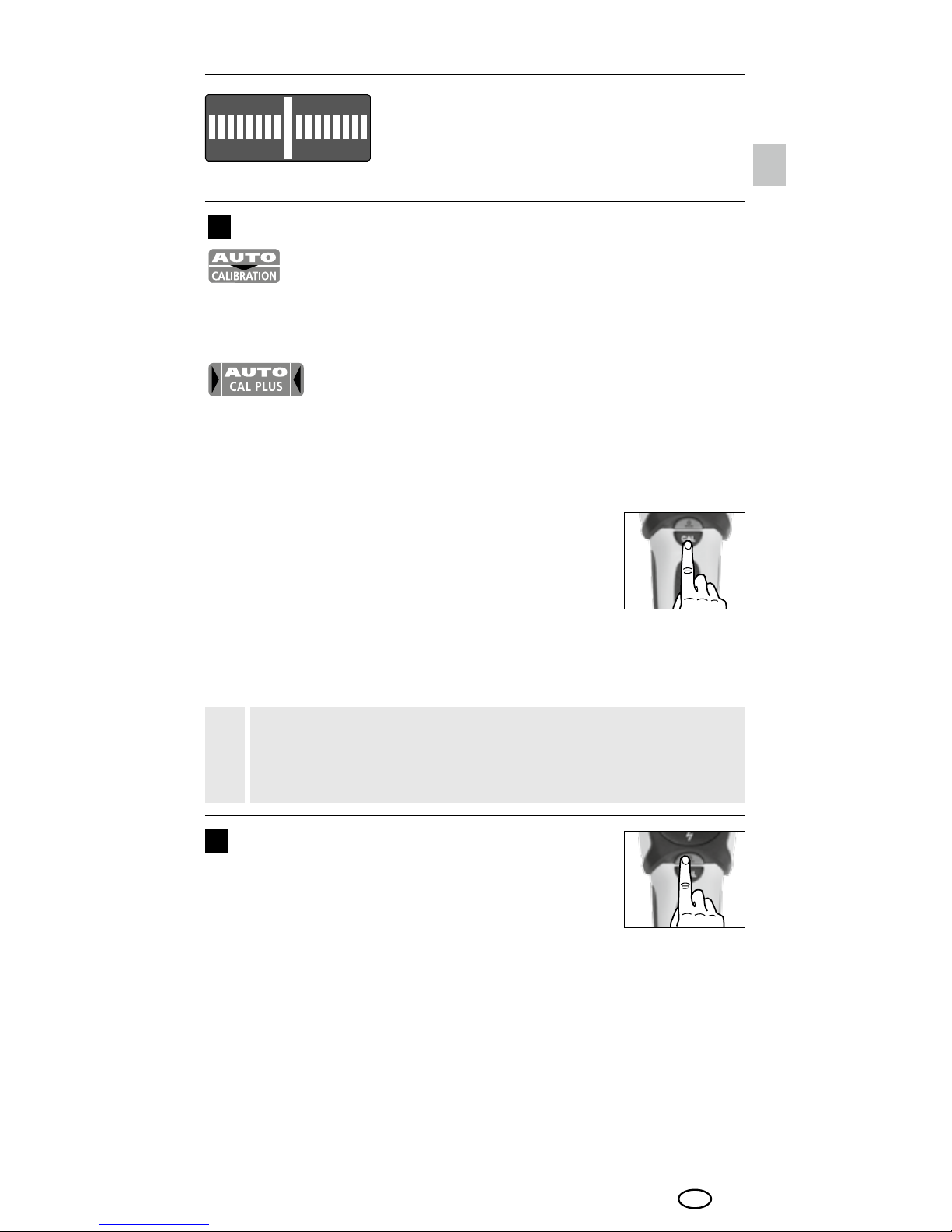

4Kalibrierung
Auto-Calibration
Die automatische Kalibrierung erfolgt in der METAL- und
AC-SCAN-Messung direkt nach dem Einschalten des
Gerätes sowie bei einem Messmoduswechsel. Während
der Kalibrierung erscheint im Display der Schriftzug „CAL“.
Dabei das Gerät nicht bewegen. Wenn „CAL OK“ im Display
erscheint, kann mit der Suche begonnen werden.
Auto-Cal Plus

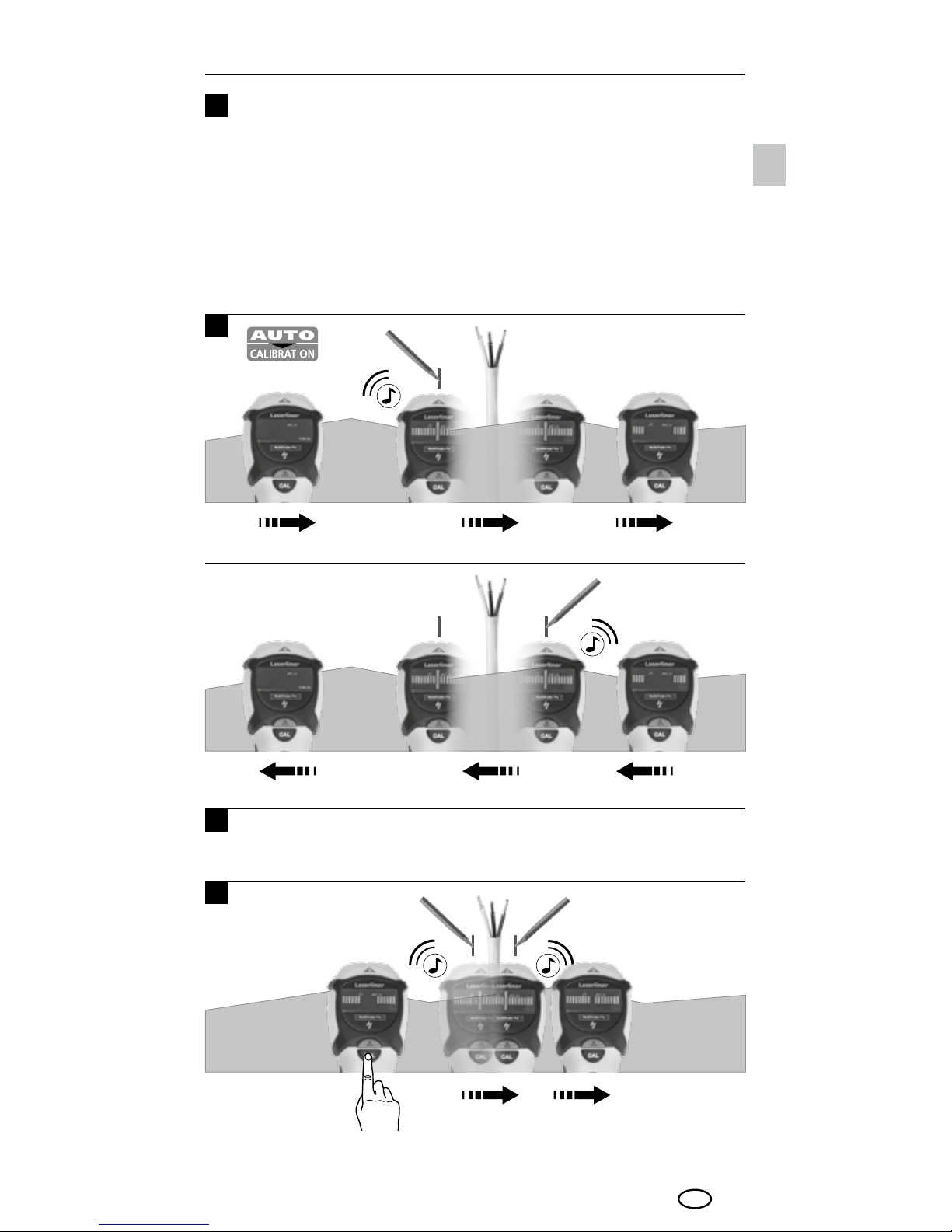

Sobald ein Objekt gefunden wird, findet in der METAL-SCAN-
Messung eine weitere automatische Kalibrierung statt. Dadurch
wird das Eingrenzen von Messobjekten und die Anpassung des
Gerätes auf verschiedenenUntergründenerleichtert.
DE
METAL- und AC-SCAN-Modus
Rot: Metall bzw. spannungsführende
Leitung gefunden
STUD-SCAN-Modus
Grün: Objekt gefunden

05
MultiFinder Pro
6Metal-Scan-Messung
Das Gerät erkennt verdeckt liegendes Metall in allen nicht
metallischen Materialien wie z. B. Stein, Beton, Estrich, Holz,
Gipsfaserplatten, Gasbeton, keramischen und mineralischen
Baustoffen.
– Wählen Sie METAL-SCAN (Taste 4).
– Sobald CAL auf CAL OK wechselt, können
Sie das Gerät bewegen.
– MOVE: Bewegen Sie das Gerät langsam
über die Oberfläche.
DE
A
B
CEingrenzung des
Messobjektes durch
mehrmaliges Überfahren
Manuelle
Kalibrierung
1.
8.
3.
7.
4.
5.
2.
6.
Eingrenzung des Messobjektes
durch mehrmaliges Überfahren

06
7Stud-Scan-Messung
Erkennen von Wand- und Querbalken aus Holz und Metall
im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelenoder
anderen nicht metallischenVerschalungen.
– Wählen Sie STUD-SCAN (Taste 4).
– Folgen Sie nun den Hinweisen auf dem VTN-Display.
– ON WALL: Gerät auf die Wand setzen.
– PRESS CAL: Kalibrierungstaste (5) drücken und warten
bis die Kalibrierung abgeschlossen ist: CAL OK.
– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.
Tipp 1: Zwischen beiden Markierungen ist die Mitte des
Metallobjektes. Durch die hohe Messempfindlichkeit erschei-
nen dicke Metallobjekte breiter als in Wirklichkeit. Daher das
Gerät erneut über das gefundene Messobjekt bewegen, siehe
Grafik B. Das Gerät kalibriert sich hierbei automatisch. Die
manuelle Kalibrierung sollte in der Nähe der zuletzt gefunde-
nen Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei
Bedarf wiederholen.
Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät
an einer Stelle auf, hinter der sich kein Metall befindet. Andern-
falls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das
Gerät ein paar Zentimeter von der aktuellen Stelle weg bewe-
gen und die Messung erneut beginnen.
Tipp 3: Bei anspruchsvollen Anwendungen, z. B. bei Rippenstahl,
tasten Sie die Fläche sowohl horizontal als auch vertikal ab.
Tipp 4: Des Weiteren können flexible Boden- und Wand-
heizungsrohre, die eine Metallfolie enthalten und sich nahe
der Oberfläche befinden, unter Umständen erkannt werden.
Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines
Rohres kennen.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,
kann es vorkommen, dass kein voller Ausschlag angezeigt wird.
DE
Manuelle
Kalibrierung
1.
8.
3.
7.
4.
5.
2. 6.

07
MultiFinder Pro
Besonderheiten bei verschiedenen Materialien
Es können durch folgende Materialien evtl. keine Holzbalken
entdeckt werden:
– Bodenfliesen aus Keramik
– Teppichböden mit gepolsterter Rückseite
– Tapeten mit Metallfasern oder Metallfolie
– Frisch gestrichene, feuchte Wände. Diese müssen
mindestens eine Woche lang trocknen.
– Verwenden Sie in Problemfällen Metal-Scan, um Nägel oder
Schrauben in Trockenmauern zu lokalisieren, die bei einem
Balken in senkrechter Reihe angeordnet sind.
Falls sich elektrische Leitungen, Metall- oder Kunst-
stoffrohre in der Nähe einer Gipsfaserplatte befinden
oder diese berühren, werden diese vom MultiFinder Pro
unter Umständen als Balken erkannt.
!
Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.
Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das
Gerät an eine Stelle auf, hinter der sich kein Balken befindet.
Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbe-
hebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle
weg bewegen und die Messung erneut beginnen.
Tipp 3: Halten Sie zur Vermeidung von Störungen während
des Abtastvorgangs Ihre freie Hand oder sonstige Objekte
mindestens 15 cm vom MultiFinder Pro entfernt.
Tipp 4: Der MultiFinder Pro findet nur die äußere Kante von
Doppelbalken, die evtl. um Türen, Fenster und Ecken ange-
bracht sind.
Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken
gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf
beiden Seiten in gleichmäßigen Abständen vorhanden sind,
in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an
mehreren Stellen direkt über und unter der ersten gefundenen
Stelle, ob es sich um einen Balken handelt.
Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutz-
karton abgedeckt werden.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,
kann es vorkommen, dass kein voller Ausschlag angezeigt
wird.
DE

08
8
Lokalisieren von spannungsführenden Leitungen direkt unter
Putz bzw. Holzpaneelen und anderen nicht metallischen
Verschalungen. Spannungsführende Leitungen werden in
Trockenbauwänden mit Metallständerwerk nicht erkannt.
– Wählen Sie AC-SCAN (Taste 4).
– Sobald CAL auf CAL OK wechselt, können Sie das Gerät
bewegen.
– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.
AC-SCAN-Messung
DE
4
A
CManuelle
Kalibrierung
Eingrenzung des
Messobjektes durch
mehrmaliges Überfahren
1.
8.
3.
7.
4.
5.
2.
6.
BEingrenzung des Messobjektes
durch mehrmaliges Überfahren

09
MultiFinder Pro
10
Das Gerät verfügt über eine mehrfarbige
Hintergrundbeleuchtung.
Backlight
Leitungen, die tiefer als 40 mm verlegt sind, werden
unter Umständen nicht entdeckt.
!
Schalten Sie immer die Stromversorgung aus, wenn
Sie in der Nähe von spannungsführenden Leitungen
arbeiten.
!
9

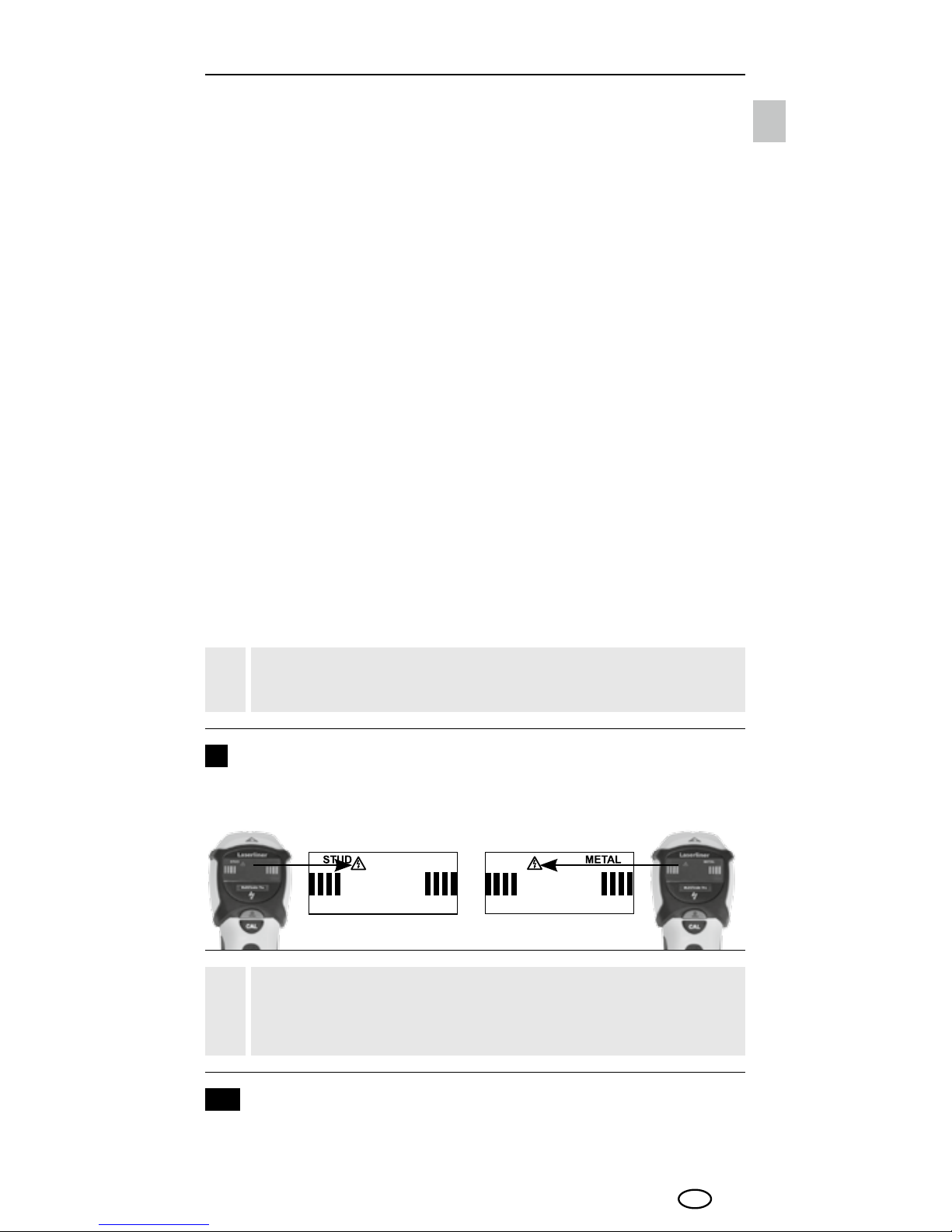

Permanente Spannungswarnung in nicht abgeschirmten
Leitungen sobald ein elektrisches Feld erkannt wird.
STUD-SCAN / METAL-SCAN Spannungswarnung
Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der
zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese
Vorgehensweisen bei Bedarf wiederholen.
Tipp 2: Aufgrund von statischer Ladung können unter Um-
ständen seitlich von der tatsächlichen Leitungsposition elek-
trische Felder entdeckt werden. Leiten Sie diese Ladung ab,
indem Sie Ihre freie Hand auf die Wand legen.
Tipp 3: Langsam arbeiten, da Reibung störende Ladung
erzeugen kann.
Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind,
jedoch keine gefunden werden, sind diese möglicherweise
in Kabelkanälen abgeschirmt. Verwenden Sie METAL-SCAN,
um Kabelkanäle aus Metall zu lokalisieren.
Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen
elektrische Felder und erzeugen somit Störeinflüsse. In diesem
Fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden.
Tipp 6: Wichtig ist die Ausgangsposition: Damit die maxi-
male Empfindlichkeit erzielt werden kann, beginnen Sie den
Vorgang, indem Sie das Gerät nicht in der Nähe von strom-
führenden Leitungen positionieren.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,
kann es vorkommen, dass kein voller Ausschlag angezeigt wird.
DE

10
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro- und
Elektronik-Altgeräte getrennt gesammelt und
entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AGM
Technische Daten
Messbereich AC
110 - 230V, 50 - 60 Hz
Arbeitsbedingungen
0°C ... 40°C, Luftfeuchtigkeit
max. 80%rH, nicht kondensie-
rend, Arbeitshöhe max. 2000 m
über NN (Normalnull)
Lagerbedingungen
-20°C ... 70°C,
Luftfeuchtigkeit max. 80%rH
Stromversorgung
1 x 9V Alkalizelle (Typ 6LR 61)
Abmessung (B x H x T)
80 mm x 186 mm x 40 mm
Gewicht (inkl. Batterie)
230 g
Messtiefe
Balkenortung Holz / Metall
(STUD-SCAN)
bis 4 cm Tiefe
Gezielte Metallortung
Ferro-Scan / Non-Ferro-
Scan (METAL-SCAN)
bis 10 cm / bis 5 cm Tiefe
Gezielte Ortung von Strom-
leitungen – spannungsfüh-
rend (AC-SCAN)
bis 4 cm Tiefe
Ortung von Stromleitungen
– nicht spannungsführend
bis 4 cm Tiefe
Technische Änderungen vorbehalten. 18W37
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchte-
ten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-
und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer
längeren Lagerung. Lagern Sie das Gerät an einem sauberen,
trockenen Ort.
DE
