LaserLiner DampFinder Compact User manual

DampFinder Compact
03
10
17
24
DE
EN
NL
DA
UK
CS
ET
LV
LT
RO
BG
EL
SL
HU
SK
31
FR
PT
SV
NO
TR
RU
ES
IT
PL
38
45
52
FI

02
Rev.1114
DampFinder Compact
A quality product from
GmbH & Co KG
Donnerfeld 2
59757 Arnsberg, Germany
Tel.: [phone], Fax: -333
www.laserliner.com
6V Battery
4 x 1.5V AAA/LR03
DampFinder Compact
4 x 1,5 V
Typ AAA
A B
°C / °F
6 sec
1 sec 3 sec
°C <> °F
OFF
C

03
DE
DampFinder Compact
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwen-
dungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine
oder mehrere Funktionen ausfallen oder die Batterieladung
schwach ist.
– Die Messspitze darf nicht unter Fremdspannung betrieben
werden.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen
Informationen und Hinweise im Internet-Link am Ende
dieser Anleitung vollständig durch. Befolgen Sie die darin
enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
!
Verletzungsgefahr durch die spitzen Messelektroden.
Montieren Sie bei Nichtgebrauch und Transport stets
die Schutzkappe.
!
Funktion / Verwendung
Das vorliegende Materialfeuchtemessgerät ermittelt und
bestimmt den Materialfeuchtegehalt von Holz und Baustoffen
nach dem Widerstandsmessverfahren. Der angezeigte Wert (Holz)
bzw. der berechnete Wert (Baustoffe) ist die Materialfeuchte
in % und bezieht sich auf die Trockenmasse. Beispiel: 100%
Materialfeuchte bei 1 kg nassem Holz = 500g Wasser.
Zudem bietet das Messgerät einen materialunabhängigen
Index-Modus.
Hinweise zum Messvorgang:
Vergewissern Sie sich, dass an der zu messenden Stelle keine
Versorgungsleitungen (elektrische Leitungen, Wasserrohre...)
verlaufen oder sich ein metallischer Untergrund bendet. Die
Messelektroden so weit wie möglich ins Messgut stecken,
allerdings niemals gewaltsam in das Messgut einschlagen, da
das Gerät dadurch beschädigt werden kann. Entfernen Sie das
Messgerät immer mit Links-Rechts-Bewegungen. Um Messfeh-
ler zu minimieren, führen Sie vergleichende Messungen an
mehreren Stellen durch.

04
DE
5
10
15
20
25
30
35
40
45
50
100
200
300
400
500
600
700
800
900
1000
2
4
6
8
1
5
7
3

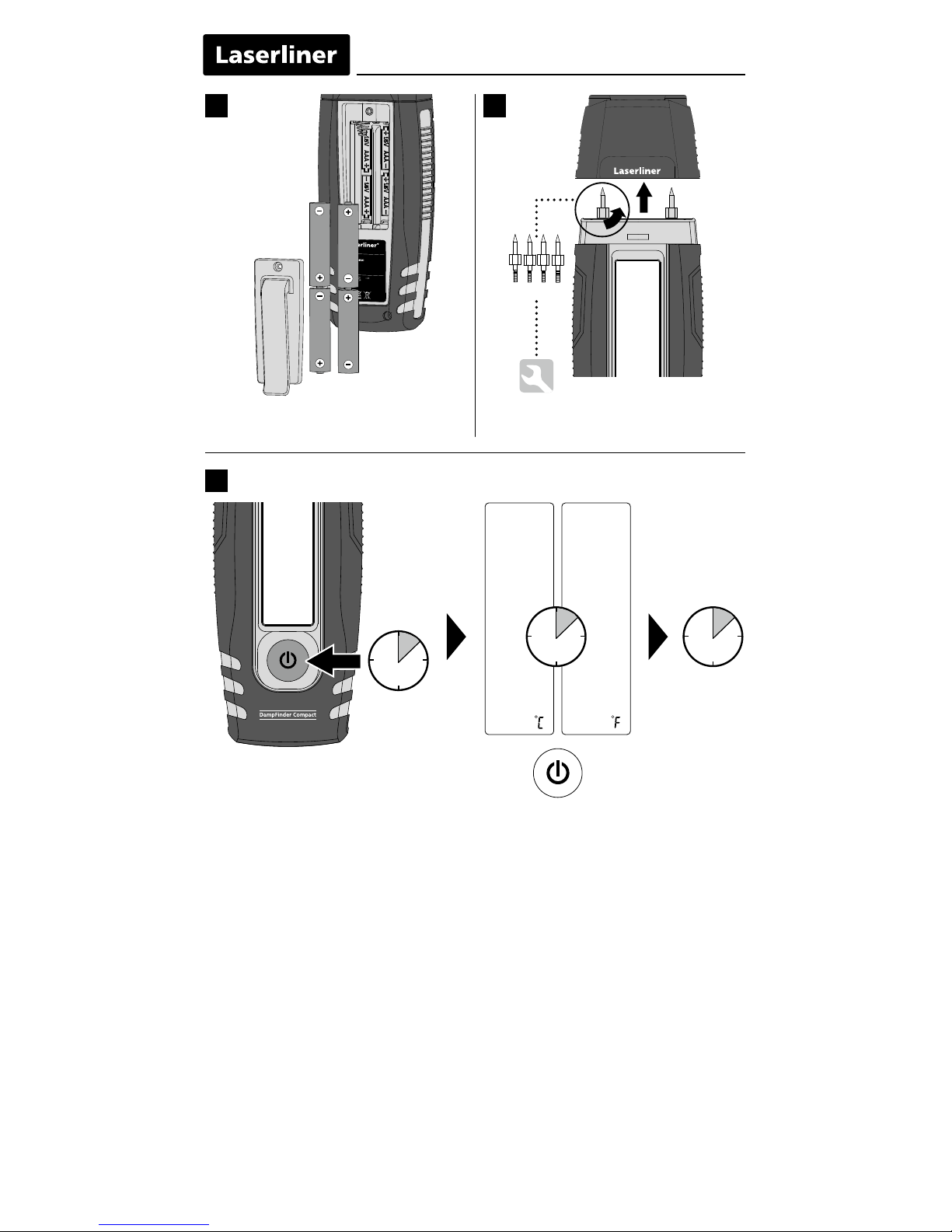

1Einsetzen der Batterien (siehe Abbildung A, Seite 02)
2Messspitzen wechseln (siehe Abbildung B, Seite 02)
1 Holzgruppen A / B, Feuchtigkeit in %
2 Index-Modus (Baustoffe)
3 Bargraph-Anzeige
für Holzgruppen A / B
4 Bargraph-Anzeige für Index-Modus
5 Numerische Messwertanzeige
in % / Index-Wert
6 Batterieladung gering
7 Anzeige Pfeil:
Wert liegt außerhalb des Messbereichs
8 An/Aus-Schalter, Umschalten auf
Holzgruppen A und B, Index-Modus
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit
einer gefährlichen Beeinussung oder Störung von und durch
elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder
unter hohen elektromagnetischen Wechselfeldern kann die
Messgenauigkeit beeinusst werden.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

05
DE
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
DampFinder Compact
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
5
10
15
20
25
30
35
40
45
50
3 sec
DampFinder Compact
DampFinder Compact
3 sec

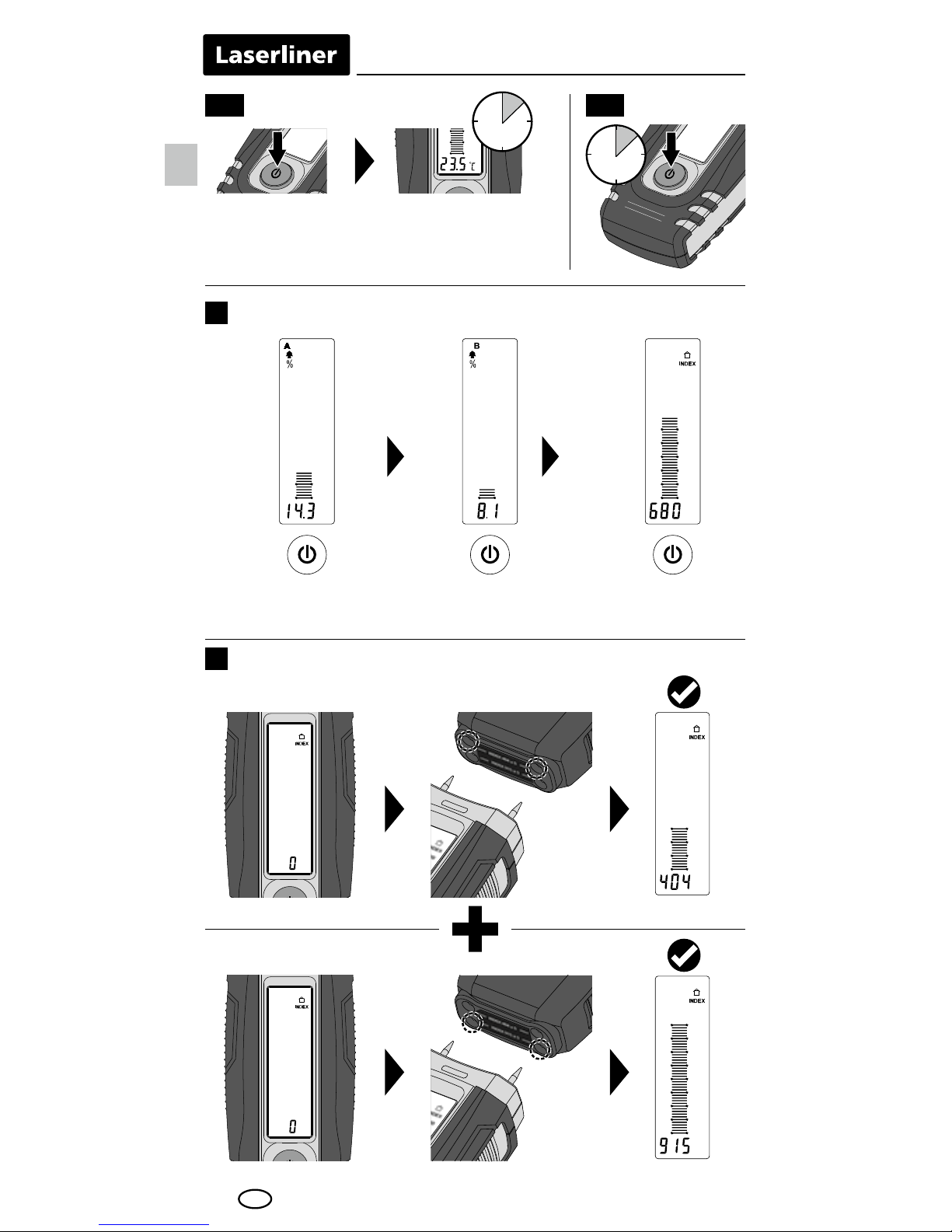

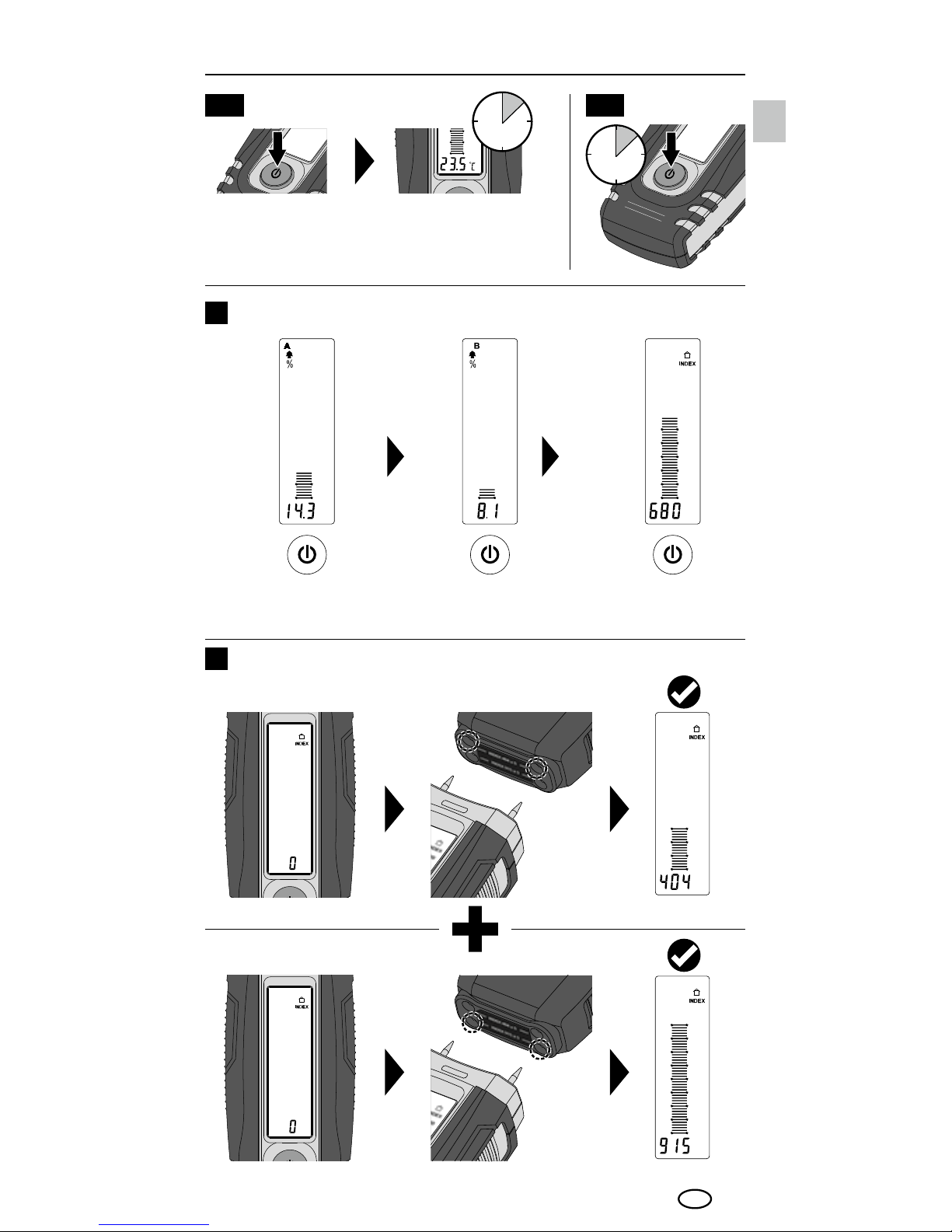

3b OFF
3a ON
Nach dem Einschalten des Gerätes wird im
Display für 3 Sekunden die Umgebungs-
temperatur angezeigt.
4
Das Gerät startet mit dem zuletzt gewählten Messmodus.
1x
100
200
300
400
500
600
700
800
900
1000
Index-Modus
1x
5
10
15
20
25
30
35
40
45
50
Holzgruppe B
5
10
15
20
25
30
35
40
45
50
Holzgruppe A
Gerät an
1x
Messmodus wechseln
5
Schalten Sie in den Index-Modus
Selbsttest-Funktion

06
DE
6
A
≤ 10% ≥ 11% ≥ 20%
DampFinder Compact
B
Agba
Ahorn, Berg-, Weiß-
Ahorn, Rot-
Ahorn, Schwarz
Amarant
Andiroba
Aspe
Balsabaum
Basralocus / Angelique
Baumheide
Birke, allg.
Birke, Gelb-
Birke, Weiß-, europ.
Blauholz
Bloodwood, Rot
Buche, Hain-
Campêche
Canarium (SB)
Ceiba
Douka
Eiche, europ.
Emien
Erle, -Gemeine
Esche, -Gemeine
Eucalyptus largiflorens
Fichte, europ.
Flindersia schottiana
Fréne
Gelbkiefer
Izombé
Jacareuba
Jarrah
Karri
Kastanie, -Australisch
Kastanie, Edel-
Kastanie, Ross-
Khaya Mahagonie
Kiefer, allg.
Kiefer, Gemeine
Kiefer, Ponderosa
Kirschbaum, europ.
Kosipo
Lärche, europ.
Limba
Makoré
Pappel, alle
Pappel, Weiß-
Pflaumenbaum, Zwetschgen-
Roterle
Rotes Sandelholz
Schwarzerle
Seekiefer
Tanne, Douglas-
Tola, - Branca
Ulme, Rüster-
Walnuss, europ.
Weihrauchzeder
Zeder, Bleistift-
Zeder, Rot-
Zirbelkiefer
Zypresse, Echt-
Zypresse, -Patagonische
Abachi
Abura
Afzelia
Albizia falcatara
Birnbaum
Black afara, Framire
Brasilkiefer
Buche, amerikan.
Buche, europ.
Buche, -Rot (Splintholz)
Canarium oleosum
Canarium, (PG)
Ebenholz, afrikanisch
Eiche, Rot-
Eiche, Weiß-, amerik.
Esche, amerik.
Esche, japanisch
Esche, Pau Amerela
Esche, -Weiss
Eucalyptus viminalis
Hickory
Hickory Silberpappel
Ilomba
Ipe
Iroko
Linde, amerik.
Linde, europ.
Niangon
Niové
Okoumé
Palisander, ostind.
Palisander, Rio-
Pekannussbaum
Schwarzweide, amerik.
Spottnuss-Hickory
Teak
Weide
Zeder, allg.
Zeder, Gelb-, Alaska-
Zypresse, mexikan.
nassfeuchttrocken
Die zu messende Stelle sollte
unbehandelt und frei von Ästen,
Schmutz oder Harz sein. Es sollten
keine Messungen an Stirnseiten
durchgeführt werden, da das Holz
hier besonders schnell trocknet und
somit zu verfälschten Messergeb-
nissen führen würde. Führen Sie
mehrere Vergleichsmessungen
quer zur Maserung durch.
Welche Holzarten unter A und B
eingruppiert sind, entnehmen Sie
bitte der Tabelle.
Holzfeuchte ermitteln

07
DE
DampFinder Compact
DampFinder Compact
9
Nachdem das Gerät aus dem Messgut gezogen wird, wird
automatisch der letzte Messwert für ca. 5 Sekunden gehalten.
In diesem Zeitraum blinkt das Symbol des ausgewählten Modus
und der zuletzt ermittelte Messwert wird angezeigt. Sobald das
Blinken erlischt und der Messwert wieder auf 0 steht, ist das
Gerät bereit für eine neue Messung.
Auto-Hold-Funktion
8Temperatureinheit °C / °F umschalten
(siehe Abbildung C, Seite 02)
Sollte bei einer Messung kein Ausschlag erfolgen,
so ist es möglich, dass das Messgut zu trocken ist.
Führen Sie mit Hilfe der Schutzkappe einen Selbsttest
durch, um festzustellen, ob das Messgerät in einem
einwandfreien Zustand ist.
!
Es ist zu beachten, dass bei Wänden
(Flächen) mit unterschiedlicher
Materialanordnung, oder aber auch
die unterschiedliche Zusammenset-
zung der Baustoffe, die Messergeb-
nisse verfälschen können. Führen
Sie mehrere Vergleichsmes-
sungen durch.
Die Messergebnisse lesen Sie
auf der folgenden Index-Skala
ab und rechnen diese mit Hilfe
der Tabelle in % um.
Beispiel
Baustoff: Anhydrit-Estrich
gemessener Wert: 280
Ergebnis: 0,1% Materialfeuchte
Der universelle Index-Modus dient zum Vergleichen von Messstel-
len und damit zum Erkennen von Feuchtigkeit. Zudem kann mit
Hilfe der Umrechnungstabelle der Feuchtegehalt von Baustoffen
in % ermittelt werden.
7Index-Modus (Baufeuchte ermitteln)

08
DE
1,8
1,6
1,6
1,5
1,4
1,3
1,2
1,2
1,1
1,1
1,1
1,1
1,1
1,1
1,0
1,0
1,0
0,9
0,9
0,9
0,9
0,8
0,8
0,8
0,8
0,7
0,7
0,7
0,7
0,7
2,3
2,2
2,2
2,0
1,9
1,8
1,7
1,6
1,6
1,6
1,5
1,5
1,5
1,5
1,5
1,4
1,4
1,3
1,3
1,3
1,3
1,2
1,2
1,2
1,2
1,1
1,1
1,1
1,1
1,1
2,5
2,4
2,3
2,2
2,1
2,1
2,0
1,9
1,9
1,9
1,8
1,8
1,8
1,8
1,8
1,7
1,7
1,6
1,6
1,6
1,6
1,5
1,5
1,5
1,5
1,4
1,4
1,4
1,4
1,4
9,0
7,4
7,1
5,0
4,1
3,4
2,9
2,3
2,1
2,0
1,9
1,8
1,7
1,7
1,6
1,4
1,3
1,0
0,8
0,7
0,6
0,5
0,4
0,2
0,2
0,1
0,1
0,1
0,1
0,1
9,0
8,1
7,9
6,8
6,3
5,4
4,9
4,3
4,0
3,9
3,8
3,6
3,5
3,4
3,3
3,1
3,0
2,6
2,2
2,1
2,0
1,9
1,7
1,2
1,1
1,0
0,9
0,8
0,6
0,5
38,1
31,3
29,8
21,0
17,3
14,2
11,9
9,5
8,6
8,1
7,8
7,2
6,9
6,6
6,2
5,7
5,2
4,6
4,1
3,8
3,7
3,5
3,2
2,7
2,6
2,4
2,3
2,2
2,1
2,0
2,6
2,5
2,4
2,3
2,2
2,0
2,0
1,8
1,8
1,8
1,7
1,7
1,7
1,7
1,7
1,6
1,6
1,5
1,4
1,4
1,4
1,3
1,3
1,1
1,1
1,1
1,1
1,0
1,0
1,0
1000
915
879
763
696
626
582
536
508
475
458
432
418
411
404
385
356
325
293
280
270
255
233
174
163
149
137
124
110
109
1,8
1,4
1,3
0,8
0,6
0,4
0,3
0,2
0,2
0,2
0,2
0,2
0,2
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,0
0,0
0,0
0,0
trocken feucht nass
Wert
Index-
Modus
Zementestrich
Porenbeton
(Hebel)
Kalksandstein,
Dichte 1.9
Gipsputz
Beton (C30/37) Beton (C20/25) Beton (C12/15)
Anhydrit-Estrich
AE/AFE
alle Werte in % Materialfeuchte
Die Funktion und die Betriebssicherheit ist nur dann
gewährleistet, wenn das Messgerät im Rahmen der
angegebenen klimatischen Bedingungen betrieben
und nur für die Zwecke eingesetzt wird, für die es
konstruiert wurde. Die Beurteilung der Messergebnisse
und die daraus resultierenden Maßnahmen liegen in
der Verantwortung des Anwenders, je nach der
jeweiligen Arbeitsaufgabe.
!

09
DE
DampFinder Compact
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden,
um die Genauigkeit der Messergebnisse zu gewährleisten. Wir
empfehlen ein Kalibrierungsintervall von einem Jahr.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuch-
teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-
und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer
längeren Lagerung. Lagern Sie das Gerät an einem sauberen,
trockenen Ort.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=daco
Technische Änderungen vorbehalten. 17W48
Technische Daten
Messprinzip Resistive Materialfeuchtemes-
sung über integrierte Elektroden
Materialien 102 Holzarten, 8 Baustoffe
Genauigkeit
Holz: ± 1% (5%…30%)
± 2% (<5% und >30%)
Baustoffe: ± 0,15% (0%...10%)
Nenntemperatur 22°C
Arbeitstemperatur
0°C…40°C, Luftfeuchtigkeit max.
85%rH, nicht kondensierend,
Arbeitshöhe max. 2000 m über
NN (Normalnull)
Lagertemperatur -10°C…70°C,
Luftfeuchtigkeit max. 85%rH
Stromversorgung 4 x 1,5 V Typ AAA
Batterielebensdauer ca. 700 h
Abmessungen (B x H x T) 58 mm x 155 mm x 38 mm
Gewicht (inkl. Batterien) 183 g
Autom. Abschaltung nach 3 Minuten

10
General safety instructions
– The device must only be used in accordance with its intended
purpose and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of
reach of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme
temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its
functions fail or the battery charge is weak.
– Do not use the measuring probe with an external voltage.
– Please ensure compliance with the safety regulations set out
by local and national authorities with regard to the correct
and proper use of the device.
Completely read through the operating instructions,
the "Warranty and Additional Information" booklet
as well as the latest information under the internet link
at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe
place and passed on together with the device.
!
The sharply pointed electrodes present an injury
hazard. Always put the safety cap on the unit when
it is not in use or being transported.
!
Function / Application
This material moisture device detects and evaluates the material
moisture content of wood and building materials by way of
electric resistance measurement. The displayed value (wood) or
the calculated value (building materials) is material moisture in %
with respect to dry mass. Example: 100% material moisture
for 1 kg of wet wood = 500 g water.
The measuring instrument also features a material-independent
index mode.
Measurement procedure notice:
Be sure neither supply lines (electric lines, water pipes, etc) nor
a metal subsurface is present at the location to be measured.
Insert the electrodes as far into the material as possible but never
use excessive or sudden impact force as this could damage the
unit. Always pull the unit out of the material with left/right
twisting motion. Perform several comparative measure-
ments at different locations to minimise measurement error.
EN

11
DampFinder Compact
5
10
15
20
25
30
35
40
45
50
100
200
300
400
500
600
700
800
900
1000
2
4
6
8
1
5
7
3
1Inserting batteries (see Fig. A, Page 02)
2Change measuring prods (see Fig. B, Page 02)
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic
compatibility regulations and limit values in accordance
with EMC-Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers –
may apply. Electronic devices can potentially cause hazards or
interference or be subject to hazards or interference.
– The measuring accuracy may be affected when working close
to high voltages or high electromagnetic alternating elds.
1 Wood groups A / B, moisture in %
2 Index mode (Building materials)
3 Bar graph display for wood groups A/B
4 Bar graph display for index mode
5 Numeric measurement value
in % / Index value
6 Low battery charge
7 Display arrow: Value out
of range indicator
8 On/Off switch, Switch-over to wood
groups A and B, index mode
EN

12
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
DampFinder Compact
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
5
10
15
20
25
30
35
40
45
50
3 sec
DampFinder Compact
DampFinder Compact
3 sec
3b OFF
3a ON
When the device is turned on,
the display will show the ambient
temperature for 3 seconds.
4
The device starts with the measuring mode last selected.
1x
100
200
300
400
500
600
700
800
900
1000
Index mode
1x
5
10
15
20
25
30
35
40
45
50
Wood group B
5
10
15
20
25
30
35
40
45
50
Wood group A
Device on
1x
To change measuring mode
5
Switch to index mode
Self-test function
EN

13
DampFinder Compact
6
DampFinder Compact
The location to be measured should
be untreated, free of knots, dirt and
resin. Measurements should not be
made on the end faces of wood
because these areas dry particularly
quickly such that they produce
incorrect measurement results.
Carry out several comparison
measurements across the grain
structure.
The table shows which wood types
are grouped under A and B.
Determine wood moisture
EN
A
≤ 10% ≥ 11% ≥ 20%
B
Agba
Alder, Black
Alder, Common
Alder, Red
Alerce
Andiroba
Ash, Common
Ash, Silver (Southern)
Aspen
Balsa
Basralocus / Angelique
Bean, Black
Birch
Birch, European White
Birch, Yellow
Bloodwood, Red
Box, Black
Canarium (SB)
Cedar, Incense
Cedar, Pencil
Cedar, Western Red
Cembra Pine
Cherry, European
Chestnut, Horse
Chestnut, Sweet
Cypress, Italian
Douka
Elm
Emien
Fir, Douglas
Fréne
Hornbeam, common
Izombé
Jacareuba
Jarrah
Kapok
Karri
Kosipo
Larch, European
Limba
Logwood
Mahogany, African
Mahogany, Cherry
Maple Black
Maple, Great
Maple Red
Oak, European
Pine, Common
Pine, Maritime
Pine, Ponderosa
Pine, Western Yellow
Plum, European
Poplar, all
Poplar, White
Purpleheart
Sandalwood, Red
Scots Pine
Spruce, European
Tola branca
Tree heath
Walnut, European
Abachi
Abura
Afzelia
Albizia falcatara
Ash, American
Ash, Japanese
Ash, White American
Beech, American
Beech, European
Beech, Red (Sapwood)
Canarium, Grey
Canarium, (PG)
Cedar, common
Cypress, Alaska
Cypress Pine, Mexican
Ebony, African
Gum, Manna
Hickory, Mockernut
Hickory Pecan
Hickory, Pignut
Idigbo
Ilomba
Ipe
Iroko
Lime, American
Lime, European
Mockernut
Niangon
Niové
Oak, Red
Oak, White American
Okoumé
Pau amarello
Pear
Pine, Brazilian
Rosewood, Brazilian
Rosewood, Indian
Teak
Willow
Willow, Black
wetmoistdry

14
DampFinder Compact
9
The last measurement value will continue to display for about
5 seconds after removing the device from the measured material.
The symbol of the selected mode ashes and the measured
value last determined is displayed. The device is ready for a new
measurement as soon as the ashing stops and the measured
value is reset to 0.
Auto-Hold function
8Unit of temperature selection °C / °F
(see Fig. C, Page 02)
If there is no response when measuring,it is possible
that the measured material is too dry. Perform a self-test
of the device with the protective cap to make sure the
device is in good working order.
!
Be aware that walls (or surfaces)
with differing material structures,
or even variations in material
composition, can cause measure-
ment results to be falsied. Perform
multiple comparative measurements.
You read off the measurement
results from the following index
scale and convert them to %
with the aid of the table.
Example
Building material: Anhydrite screed
Measured value: 280
Result: 0.1% material moisture
The universal index mode is used to compare measuring points
and therefore to ascertain moisture. The moisture content of
building materials can be additionally determined in % with the
aid of the conversion table.
7Index mode (Determine building moisture)
EN

15
DampFinder Compact
Functional and operational safety is only warranted
when the instrument is operated within the specied
climatic conditions and is only used for those purposes
for which it is designed. The assessment of measurement
results and actions taken as a consequence lie in the
user‘s scope of responsibility, depending on the given
type of work.
!
EN
1,8
1,6
1,6
1,5
1,4
1,3
1,2
1,2
1,1
1,1
1,1
1,1
1,1
1,1
1,0
1,0
1,0
0,9
0,9
0,9
0,9
0,8
0,8
0,8
0,8
0,7
0,7
0,7
0,7
0,7
2,3
2,2
2,2
2,0
1,9
1,8
1,7
1,6
1,6
1,6
1,5
1,5
1,5
1,5
1,5
1,4
1,4
1,3
1,3
1,3
1,3
1,2
1,2
1,2
1,2
1,1
1,1
1,1
1,1
1,1
2,5
2,4
2,3
2,2
2,1
2,1
2,0
1,9
1,9
1,9
1,8
1,8
1,8
1,8
1,8
1,7
1,7
1,6
1,6
1,6
1,6
1,5
1,5
1,5
1,5
1,4
1,4
1,4
1,4
1,4
9,0
7,4
7,1
5,0
4,1
3,4
2,9
2,3
2,1
2,0
1,9
1,8
1,7
1,7
1,6
1,4
1,3
1,0
0,8
0,7
0,6
0,5
0,4
0,2
0,2
0,1
0,1
0,1
0,1
0,1
9,0
8,1
7,9
6,8
6,3
5,4
4,9
4,3
4,0
3,9
3,8
3,6
3,5
3,4
3,3
3,1
3,0
2,6
2,2
2,1
2,0
1,9
1,7
1,2
1,1
1,0
0,9
0,8
0,6
0,5
38,1
31,3
29,8
21,0
17,3
14,2
11,9
9,5
8,6
8,1
7,8
7,2
6,9
6,6
6,2
5,7
5,2
4,6
4,1
3,8
3,7
3,5
3,2
2,7
2,6
2,4
2,3
2,2
2,1
2,0
2,6
2,5
2,4
2,3
2,2
2,0
2,0
1,8
1,8
1,8
1,7
1,7
1,7
1,7
1,7
1,6
1,6
1,5
1,4
1,4
1,4
1,3
1,3
1,1
1,1
1,1
1,1
1,0
1,0
1,0
1000
915
879
763
696
626
582
536
508
475
458
432
418
411
404
385
356
325
293
280
270
255
233
174
163
149
137
124
110
109
Wert
Index-
Modus
1,8
1,4
1,3
0,8
0,6
0,4
0,3
0,2
0,2
0,2
0,2
0,2
0,2
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,0
0,0
0,0
0,0
Index
mode
value
wetmoistdry
Cement screed
Aerated
concrete (Hebel)
Chalky
sandstone,
density 1.9
Gypsum
plaster
Concrete
(C30/37)
Concrete
(C20/25)
Concrete
(C12/15)
Anhydrite screed
AE/AFE
all values in material moisture %

16
Calibration
The meter needs to be calibrated and tested on a regular
basis to ensure it produces accurate measurement results.
We recommend carrying out calibration once a year.
Information on maintenance and care
Clean all components with a damp cloth and do not use
cleaning agents, scouring agents and solvents. Remove the
battery(ies) before storing for longer periods. Store the
device in a clean and dry place.
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be
collected separately for disposal according
to the European Directive on waste electrical
and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=daco
EN
Technical revisions reserved. 17W48
Technical data
Measurement principle
Resistive material moisture
measurement by way of
integrated electrodes
Materials 102 types of wood,
8 building materials
Accuracy
Wood: ± 1% (5%…30%)
± 2% (<5% and >30%)
Building materials: ± 0.15%
(0%...10%)
Nominal temperature 22°C
Operating conditions
0°C…40°C, Max. humidity 85% rH,
no condensation, Max. working
altitude 2000 m above sea level
Storage conditions -10°C…70°C, Max. humidity 85% rH
Power supply 4 x 1.5 V type AAA
Battery service life Approx. 700 hours
Dimensions (W x H x D)
58 mm x 155 mm x 38 mm
Weight (incl. batteries) 183 g
Auto power off after 3 minutes

17
DampFinder Compact
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de
aangegeven specicaties.
– De meetapparaten en het toebehoren zijn geen kinder-
speelgoed. Buiten het bereik van kinderen bewaren.
– De bouwwijze van het apparaat mag niet worden veranderd!
– Stel het apparaat niet bloot aan mechanische belasting,
extreme temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of
meerdere functies uitvallen of de batterijlading zwak is.
– De meetpunt mag niet met externe spanning worden gebruikt.
– Neem de veiligheidsvoorschriften van lokale resp. nationale
instantiesvoor het veilige en deskundige gebruik van het
apparaat in acht.
NL
Gevaar voor letsel door de spitse meetelektroden.
Monteer altijd de beschermkap wanneer u het toestel
transporteert of niet gebruikt.
!
Functie / Toepassing
Het onderhavige materiaalvocht-meettoestel bepaalt het vocht-
gehalte van hout en bouwmaterialen volgens de methode van
de weerstandsmeting. De weergegeven waarde (hout) resp. de
berekende waarde (bouwmaterialen) is het materiaalvocht in
% en heeft betrekking op de droge massa. Voorbeeld: 100%
materiaalvocht bij 1 kg nat hout = 500 g water.
Bovendien biedt het meettoestel een materiaal-onafhankelijke
indexmodus.
Opmerkingen over het meetproces:
Waarborg dat zich op de te meten plek geen verzorgingsleidin-
gen (elektrische leidingen, waterleidingen…) bevinden of een
metalen ondergrond voorhanden is. Steek de meetelektroden
zo ver mogelijk in het te meten product, sla ze echter nooit met
geweld in het te meten product. Hierdoor zou het toestel kun-
nen worden beschadigd. Verwijder het meettoestel altijd door
links-rechts-bewegingen. Voer vergelijkbare metingen uit op
verschillende plaatsen om meetfouten te minimaliseren.
Lees de handleiding, de bijgevoegde brochure 'Garantie-
en aanvullende aanwijzingen' evenals de actuele infor-
matie en aanwijzingen in de internet-link aan het einde
van deze handleiding volledig door. Volg de daarin
beschreven aanwijzingen op. Bewaar deze documentatie
en geef ze door als u het apparaat doorgeeft.
!

18
5
10
15
20
25
30
35
40
45
50
100
200
300
400
500
600
700
800
900
1000
2
4
6
8
1
5
7
3
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden
voor de elektromagnetische compatibiliteit volgens de EMC-
richtlijn 2014/30/EU.
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in
vliegtuigen, op pompstations of in de buurt van personen
met een pacemaker, moeten in acht worden genomen. Een
gevaarlijk effect op of storing van en door elektronische
apparaten is mogelijk.
– Bij de toepassing in de buurt van hoge spanningen of hoge
elektromagnetische wisselvelden kan de meetnauwkeurigheid
negatief worden beïnvloed.
1Batterij plaatsen (zie afbeelding A, pagina 02)
2Meetpunten vervangen (zie afbeelding B, pagina 02)
1 Houtgroepen A / B, vochtigheid in %
2 Indexmodus (Bouwmaterialen)
3 Staafdiagram voor houtgroepen A / B
4 Staafdiagram voor indexmodus
5 Numerieke weergave van de
meetwaarde in % / Indexwaarde
6 Acculading gering
7 Weergave pijl: Waarde ligt
buiten het meetbereik
8 Aan-/uitschakelaar, Omschakelen naar
houtgroepen A en B, indexmodus
NL

19
DampFinder Compact
DampFinder Compact
5
10
15
20
25
30
35
40
45
50
3 sec
DampFinder Compact
DampFinder Compact
3 sec
3b OFF
3a ON
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
DampFinder Compact
DampFinder Compact
DampFinder Compact
100
200
300
400
500
600
700
800
900
1000
100
200
300
400
500
600
700
800
900
1000
Na het inschakelen van het apparaat
wordt op het display gedurende 3
seconden de omgevingstemperatuur
weergegeven.
4
Het apparaat start met de als laatste ingestelde meetmodus.
1x
100
200
300
400
500
600
700
800
900
1000
Indexmodus
1x
5
10
15
20
25
30
35
40
45
50
Houtgroep B
5
10
15
20
25
30
35
40
45
50
Houtgroep A
Toestel aan
1x
Meetmodus omschakelen
5
Schakel naar de indexmodus
Zelftestfunctie
NL

20
6
DampFinder Compact
De te meten plek dient onbehan-
deld en vrij van takken, verontreini-
gingen of hars te zijn.Er dient géén
meting aan de kopse zijden te wor-
den uitgevoerd omdat het hout hier
bijzonder snel droogt, hetgeen zou
leiden tot vervalste meetresultaten.
Voer meerdere vergelijkende
metingen dwars ten opzichte
van de nerf uit.
Welke houtsoorten onder A en B
ingedeeld zijn, staat vermeld in de
tabel.
Houtvocht bepalen
NL
A
≤ 10% ≥ 11% ≥ 20%
B
Alerce
Alpenden
Amaranth
Ash, Silver (Northern)
Australische kastanje
Balsa
Basralocus
Berken
Berken, Geel
Betula pubescens
Bloodwood, Red
Boomheide
Box, Black
Campêche
Campêchehout
Canarium (SB)
Ceder, Western Red
Ceiba
Cipressen, Italiaans
Den, Gele
Den, Grove
Douglasspar
Douka
Elzen
Elzen, Rood
Elzen, Zwart
Emien
Esdoorn, Europees
Esdoorn, Rood
Esdoorn, Zwart
Essen
Haagbeuk
Iepen
Incense Cedar
Izombé
Jacareuba
Jarrah
Juniperus virginiana
Karri
Kastanje, Tamme
Khaya Mahonie
Kosipo
Krappa
Lariks
Limba
Makoré
Paardenkastanje
Parasolden
Ponderosaden
Populier, alle
Populier, Wit
Pruimenboom
Ratelpopulier
Rood sandelhout
Simarouba glauca
Spar, Gewone
Tola Branca
Walnoot
Zeeden
Zoete kers
Zomereik
Abachi
Abura
Afzelia
Albizia (PG)
Beech, Red (NZ)
(splinthout)
Beuken
Beuken, Amerikaans
Bitternoot, Gladbladige
Canarium, Fijian
Canarium (PG)
Ceder
Cedar, Yellow
Cipressen, Mexicaans
Ebben
Eiken, Amerikaans
Eiken, Wit Amerikaans
Essen, Amerikaans
Essen, Japans
Eucalyptus viminalis
Hickory
Hickorynoot
Ilomba
Ipé
Iroko
Linde
Linden, Amerikaans
Niangon
Niové
Okoumé
Palissander, Indonesisch
Palissander, Rio
Paraná-pijnboom
Pau amarelo
Pecanoot
Perenboom
Teak
Terminalia ivorensis
Wilg
Wilgen, Zwart
natvochtigdroog
