Leatt SNX 5.5 User manual

Note: The products depicted in this user manual may vary to some degree in product graphics or color. Copyright © 2016, Leatt®Corporation
CERTIFIED AS PERSONAL PROTECTIVE EQUIPMENT
GB|2 D|10 IT|14 FR|18
ES|22 NL|30 SV|34 JP|38BP|26
SNX 5.5
neck brace
5.5 SNX Neck Brace Manual v3 133-16.indd 1 20/06/2016 13:40:11

Copyright © 2016, Leatt®Corporation
3
Leatt® SNX 5.5
Table of contents
P4 | Brace setup
P5 | Correct tment
P6 | Neck Brace adjustment
P6 | Emergency Open
P7 | Optional Brace strap
P8 | Proper care and maintenence
P8 | In the event of a crash
P8 | Technical Information
P9 | Limited Warranty
GB
5.5 SNX Neck Brace Manual v3 133-16.indd 3 20/06/2016 13:40:11

Copyright © 2016, Leatt®Corporation
SNX 5.5
4

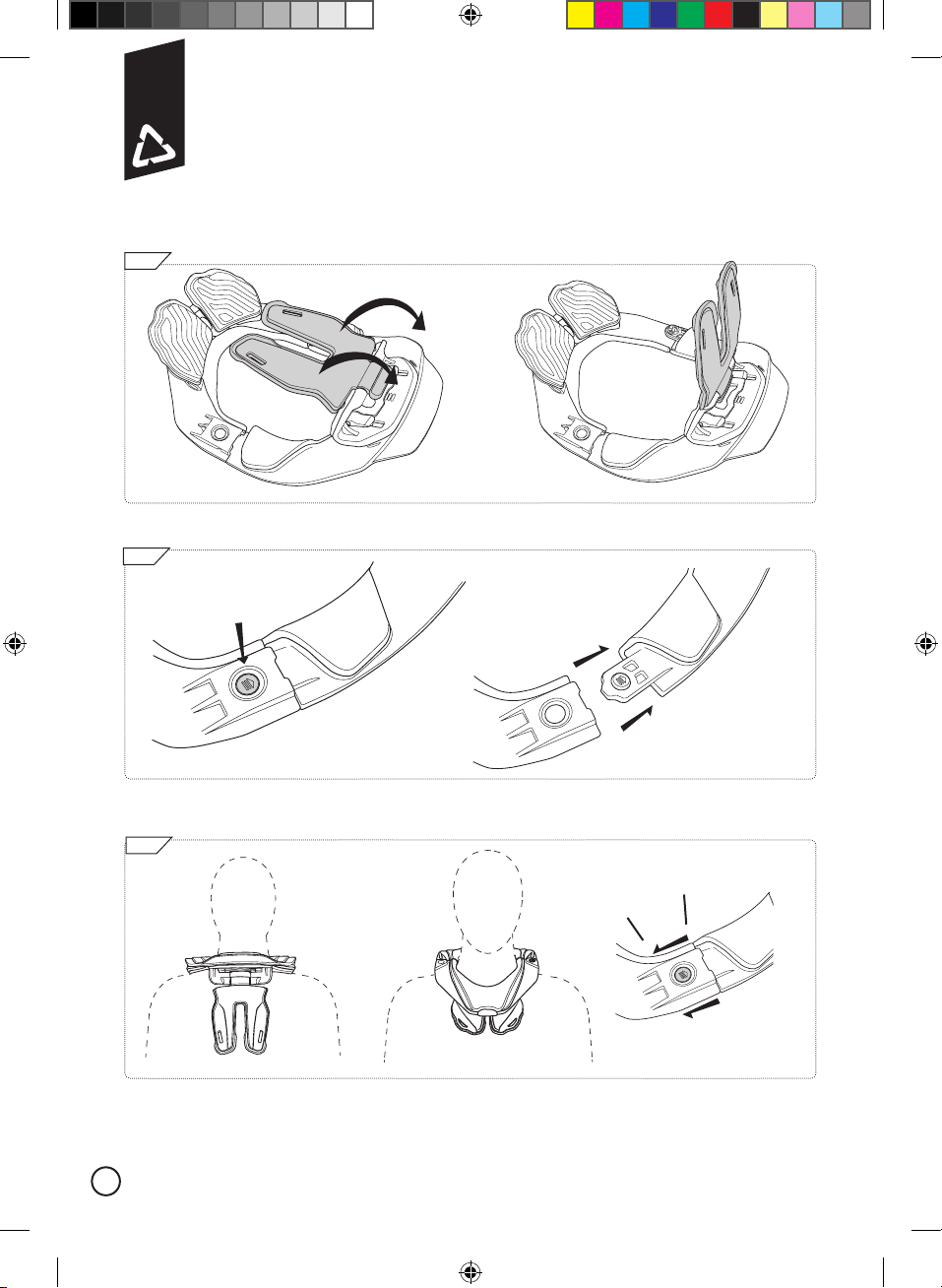

Brace Setup
Please follow the steps to t your neck brace
a. b.
Before you put on your 5.5 neck brace pull the rear thoracic back till it is stopped.
Open the brace by pushing the release button underneath the right side of the brace (2a). You can now
pull the brace open (2b).
Fit the brace with the rear thoracic facing your back (3a). Close the brace, there should be a click to conrm
that it is closed (3b).
Back Front
CLICK
a. b.
a. b.
1
2
3
5.5 SNX Neck Brace Manual v3 133-16.indd 4 20/06/2016 13:40:11

Copyright © 2016, Leatt®Corporation
5

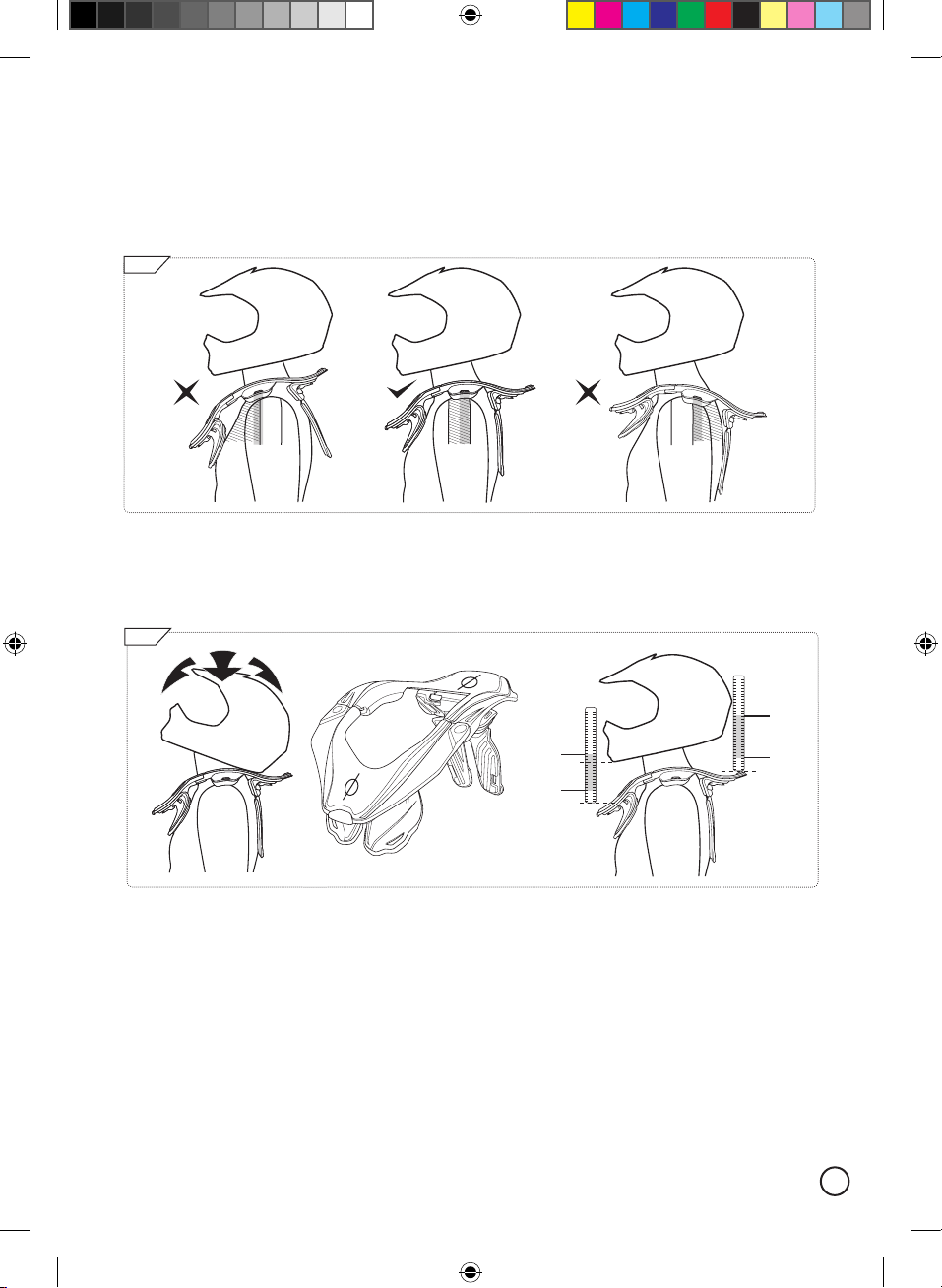

The size of the brace should be correct for your body shape and allow for adjustability to ensure correct tment
and comfort. When correctly adjusted and worn with your helmet, the 5.5 neck brace should allow for a full safe
range of a rider’s head and neck movements (i.e. looking up, looking down and looking side-to-side, such as
when performing an over-the-shoulder check); the 5.5 neck brace and the helmet must come into contact
with each other as the full safe range of normal riding head movement is reached. (5a)
Check that you have the right helmet rim clearance. Please use assistance to do this measurement, do not do
it yourself. Place a ruler in the middle of the upper rim of the brace at 90oto the ground, with your head in
a neutral (level) position (5b). Remember to do front and back. The helmet rim should be within the zone of
optimum eectiveness (5c)
If any resistance or discomfort is experienced when attempting to complete the full safe range of head and
neck movements, or if the brace does not make contact with the helmet when the full range of movement
is reached, further adjustment, or an alternative size of 5.5 neck brace may be required. In extreme
circumstances, it may be necessary to purchase an alternative model of helmet in order to achieve the
required level of compatibility and safety.
If the brace interferes with any of the above mentioned, please move on to the adjustment section (p6). Please
ask the retailer or contact Leatt® if you require further advice on sizing, adjustment or tting.
Please ensure that the brace wing tips are correctly aligned over your shoulder as shown below:
130mm
50mm
170mm
50mm
Correct tment
4
5
c.
b.
GB
a.
5.5 SNX Neck Brace Manual v3 133-16.indd 5 20/06/2016 13:40:11

Copyright © 2016, Leatt®Corporation
SNX 5.5
6

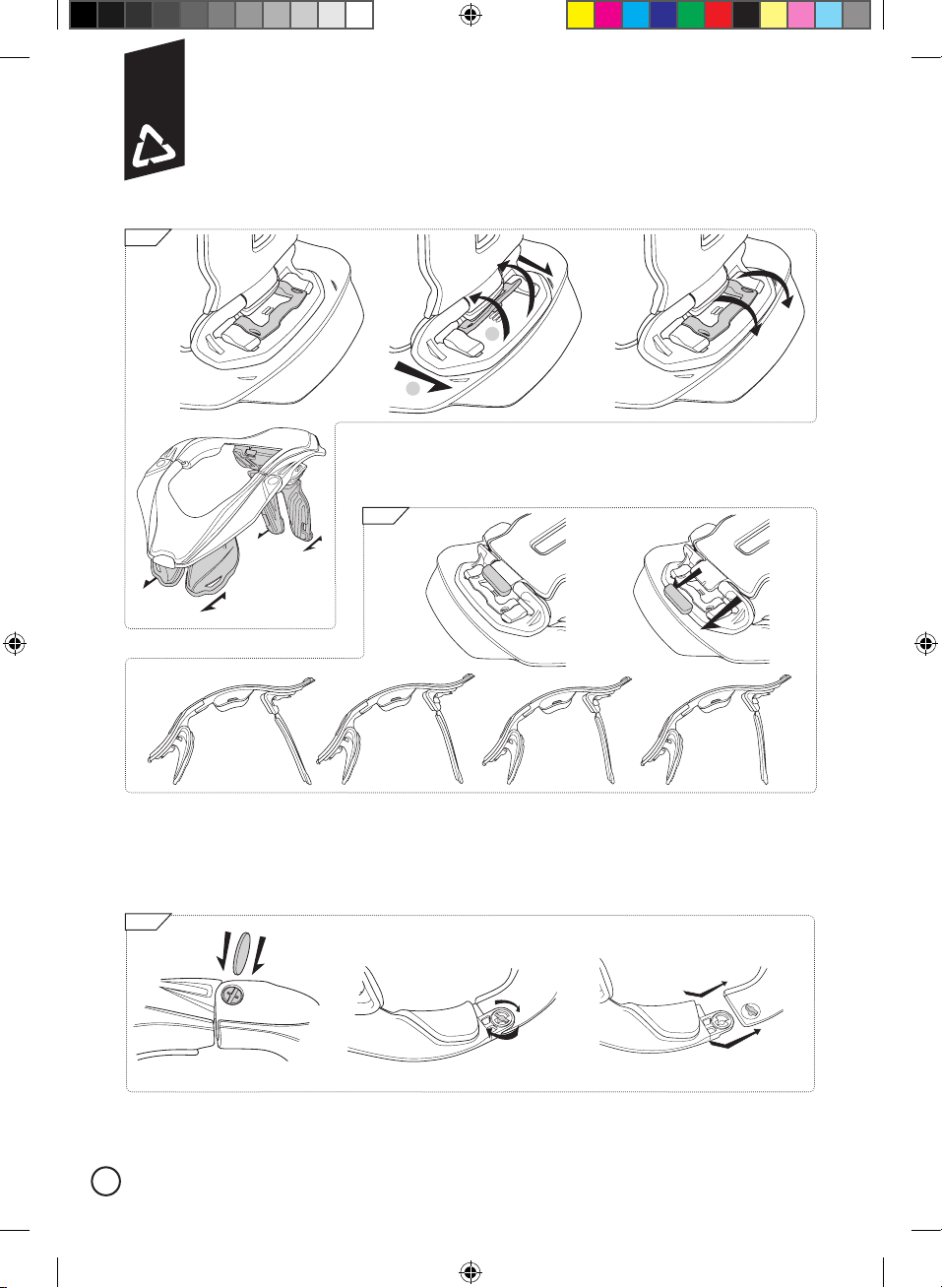

Neck Brace adjustment
b.
1
2
0
o
5
o
10
o
15
o
The front and back lower brace can be adjusted (6d) by lifting the
adjustment latch, moving the lower part to your preferred postion and
then reclipping the latch (6a,b & c).
If you feel the brace “climbing” your back. Adjust the rear thoracic by swopping the rear thoracic angle wedges
around (7a & b). The wedges are easily interchangable and their are four kinds of wedges for dierent body
types (7c).
6
7
a.
a.
c.
b.
d.
c.
Emergency opening
The emergency open is used when the whole front of the brace needs to be removed. Any object with a at
solid surface can be used to turn the emergency open screw. After the screw has been turned the brace can
be opened from the left side as well.
8
a. b. c.
5.5 SNX Neck Brace Manual v3 133-16.indd 6 20/06/2016 13:40:11

Copyright © 2016, Leatt®Corporation
7
GB
Optional Brace Strap
The brace strap is easily attached through opening the ends of the straps (9 a & b), looping them through the
strap openings and then closing them again (9.c & d). Please make sure you have the straps secure on the
front and back of the brace(9.e).
Back
Front
9
a.
c.
e.
d.
b.
5.5 SNX Neck Brace Manual v3 133-16.indd 7 20/06/2016 13:40:11

Copyright © 2016, Leatt®Corporation
SNX 5.5
34
Ett Leatt-Brace®ersätter inte skicklighet och erfarenhet. Gör inga försök till farliga manövrer när du
bär ett Leatt-Brace®som du inte skulle ha gjort utan ett nackskydd.
Leatt-Brace®måste anpassas korrekt till bärarens kropp. Följ storleks- och inpassningsanvisningarna
i denna bruksanvisning för att säkerställa att ditt nackskydd passar som det ska.
Om du inte får korrekt inpassning av ditt Leatt-Brace® reduceras nackskyddets eektivitet och kan
utsätta bäraren för oväntade risker.
Ett sprucket, böjt eller deformerat Leatt-Brace®, eller ett Leatt-Brace®som slitits av en användare
genom skadeframkallande olyckor eller fall, får inte användas igen av någon. Skador som påverkar
den strukturella integriteten och nackskyddets prestanda kan vara osynliga för blotta ögat.
- Alla hjuldrivna sporter är riskfyllda.
- Utövare kan drabbas av allvarliga hjärn-, skall- eller nackskador som leder till permanent
förlamning eller till och med död.
- Ett väl inpassat Leatt-Brace® som bärs tillsammans med en integralhjälm kan hjälpa
till att reducera uppkomsten av eller svårighetsgraden hos nackskador, men ingen
känd skyddsutrustning kan eliminera de fysiska risker som förekommer i alla hjuldrivna
sportaktiviteter.
Läs och följ alla säkerhetsinstruktioner
VARNING
5.5 SNX Neck Brace Manual v3 133-16.indd 34 20/06/2016 13:40:13

Copyright © 2016, Leatt®Corporation
35
Förberedning av nackskyddet
Följ stegen nedan för att anpassa ditt 5.5 nackskydd:
1. Innan du sätter på dig ditt 5.5 nackskydd ska du dra ut ryggstaget till stoppläge. (1; s4)
2. Öppna nackskyddet genom att trycka på upplåsningsknappen nedtill på nackskyddets högra sida
(2a; p4). Därefter kan nackskyddet öppnas (2b; s4).
3. Sätt på dig nackskyddet med ryggskyddet vänt mot din rygg (3a; s4). Stäng nackskyddet, du ska kunna
höra ett klick som bekräftar att spännet är låst (3b; s4).
Korrekt inpassning
Kontrollera att nackskyddets vingar är korrekt i linje över dina axlar som i guren nedan ( 4; s5).
Nackskyddets storlek ska passa till din kroppsform och går att justera så att korrekt inpassning och komfort
kan garanteras. När 5.5 nackskydd är korrekt inpassat och bärs tillsammans med en hjälm medges fullständigt
säker rörelsefrihet för förarens huvud och hals (titta uppåt, nedåt och åt sidan, som t.ex. vid en blick över axeln).
5.5 nackskyddet och hjälmen ska komma i kontakt med varandra när slutläget för förarens normala
huvudrörelse uppnås (5a; s5).
Kontrollera att du har rätt spelrum för hjälminfattningen. Be om hjälp för att utföra denna mätning, gör det inte
på egen hand. Placera en linjal i mitten av den övre infattningen på nackskyddet, vinkelrätt mot marken, med
huvudet i en neutral position (i jämvikt) (5b; s5). Kom ihåg att göra detta både på framsidan och på baksidan.
Hjälminfattningen ska vara inom området för optimal eektivitet (5c; s5).
Om du känner motstånd eller obehag när du försöker fullfölja en sådan huvud- och halsrörelse eller om
nackskyddet inte har kontakt med hjälmen i rörelsens slutläge, kan ytterligare justering eller en annan storlek
på 5.5 nackskydd eventuellt behövas. Under extrema omständigheter kan det bli nödvändigt att köpa en annan
typ av hjälm för att få den passning och säkerhet som krävs.
Om nackskyddet har problem med något av ovan nämnda steg ska du gå över till justeringsavsnittet (nedanför).
Hör med återförsäljaren eller kontakta Leatt®om du behöver råd om storlek, justering eller inpassning.
Justering av nackskydd
Nackskyddets undre delar framtill och baktill kan justeras (6d; s6) genom att lyfta upp justeringsspärren,
ytta den undre delen till önskat läge och sedan haka fast spärren igen (6a,b & c; s6).
Om det känns som om nackskyddet “klättrar” på ryggen, ska ryggskyddet justeras genom att vrida på
ryggskyddets vinkelkilar (7a & b; s6). Kilarna kan lätt bytas ut och det nns fyra typer av kil för olika slags
kroppsbyggnader (7c; s6).
Nödöppning
(8 ;p6) Nödöppningen används om man behöver ta av hela framdelen på nackskyddet. Vilket föremål som
helst med platt yta kan användas för att vrida på nödöppningsskruven. När skruven är vriden går det att
öppna nackskyddet från vänster sida.
SV
5.5 SNX Neck Brace Manual v3 133-16.indd 35 20/06/2016 13:40:13

Copyright © 2016, Leatt®Corporation
SNX 5.5
36
Om en olycka inträar
1. Leatt-Brace®är konstruerat för att absorbera potentiellt skadliga krafter och fördela dem med hjälp av
Alternate Load Path Technology®Trots att komponenterna på Leatt-Brace®kan vid beröring kännas
styva, är den främre och bakre plattan och ryggstagen konstruerade för att ge vika under belastning.
2. Leatt®Corporation vill gärna komma i kontakt med dig om du varit inblandad i en olycka. Detta
samarbete används för att utveckla förståelsen av kollisionsdynamik i Leatt®Lab och du bidrar till att
förbättra våra produkter.
3. Om du efter en olycka har lm, foton eller medicinsk information om händelsen ber vi dig att samla
tillhörande information och skicka den till adressen nedan.
4. Efter Leatt®Labs utvärdering och baserat på Leatt® Labs gottnnande kan du bli erbjuden ersättning
för ett fullständigt ifyllt skadebedömningsformulär.
Du kan fylla i vårt skadebedömningsformulär online
på: www.leatt.com/customer-support/accident-form/
Teknisk information
Leatt® 5.5 har testats mot tillverkarens specikationer och Eg-typintyg har utfärdats av RICOTEST Via Tione, 9 -
37010 Pastrengo (VR) Italien, anmält organ nr 0498. Produkten är CE-märkt för att visa överensstämmelse med
EU-reglering för personlig skyddsutrustning 2016/425.
Rätt skötsel och underhåll
Gör det till en vana att inspektera ditt Leatt-Brace®som du gör med all annan säkerhetsutrustning. Nackskydd
som används regelbundet ska bytas ut och kasseras vartannat år.
Gör inga ändringar och ingen åverkan på ditt Leatt-Brace®. Om du tappar bort eller skadar justeringsstift,
gångjärn, stag, stoppning eller andra komponenter kan du köpa ersättningsdelar från Leatt Corporation.
Håll ditt Leatt-Brace®rent genom att tvätta av det med tvål och vatten. Lösningsmedel, slipande
rengöringsmedel och hög värme kan skada nackskyddet och minska dess eektivitet just när du
behöver det som mest.
Valfri nackskyddsrem
Nackskyddsremmen fästs på enkelt sätt genom att öppna remändarna (9a & b; s7), trä dem genom
remöppningarna och sedan stänga dem igen (9c & d; s7). Kontrollera att remmarna är säkrade både framtill
och baktill på nackskyddet (9e; s7).
5.5 SNX Neck Brace Manual v3 133-16.indd 36 20/06/2016 13:40:13

Copyright © 2016, Leatt®Corporation
37
BEGRÄNSAD GARANTI
DITT LEATT-BRACE® ÄR GARANTERAD FÖR MATERIAL- OCH TILLVERKNINGSFEL UNDER ETT ÅR FRÅN
INKÖPSDATUM. LEATT-BRACE® ÄR KONSTRUERAT FÖR ATT GE VIKA ELLER GÅ SÖNDER UNDER
VISSA ANVÄNDNINGSFÖRHÅLLANDEN. SKADOR SOM ORSAKATS AV OLYCKOR, FALL, VÅLD ELLER
FELAKTIG ANVÄNDNING TÄCKS DÄRFÖR INTE AV DENNA BEGRÄNSADE GARANTI.
GÅ TILL WWW.LEATT.COM ELLER SKICKA E-POST TILL [email protected] OM DU VILL GÖRA
GARANTIANSPRÅK.
LEATT CORPORATION FRÅNSÄGER SIG ALLA ÖVRIGA GARANTIER, UTTRYCKLIGA ELLER
UNDERFÖRSTÅDDA, INKLUSIVE SÄLJBARHET FÖR ETT SÄRSKILT SYFTE.
SV
5.5 SNX Neck Brace Manual v3 133-16.indd 37 20/06/2016 13:40:13
