LEGRAND PRO 21 7756 32 User manual

PRO 21™
Switch 2 x 1000 W
7756 32
Characteristics
110 V 2 x 500 W 2 x 500 W 2 x 500 VA 2 x 36 W 80 W
230 V 2 x 1000 W 2 x 1000 W 2 x 1000 VA 2 x 36 W 160 W
Ø 26 Ø 38
Incandescent bulb
Halogen bulb
ELV halogen bulb with ferromagnetic
or electronic transformer
Fluorescent tube
Compact fluorescent bulb and compact
fluorescent bulbs with separate ballast

N0064HA5/01
EN 50065
IEC 60669-2-1
Voltage 100 - 240 VA
Frequency 50 - 60 Hz
2 x 2,5 mm2
Depth = 40 mm min.
– 5°C à + 45°C
2
L
N

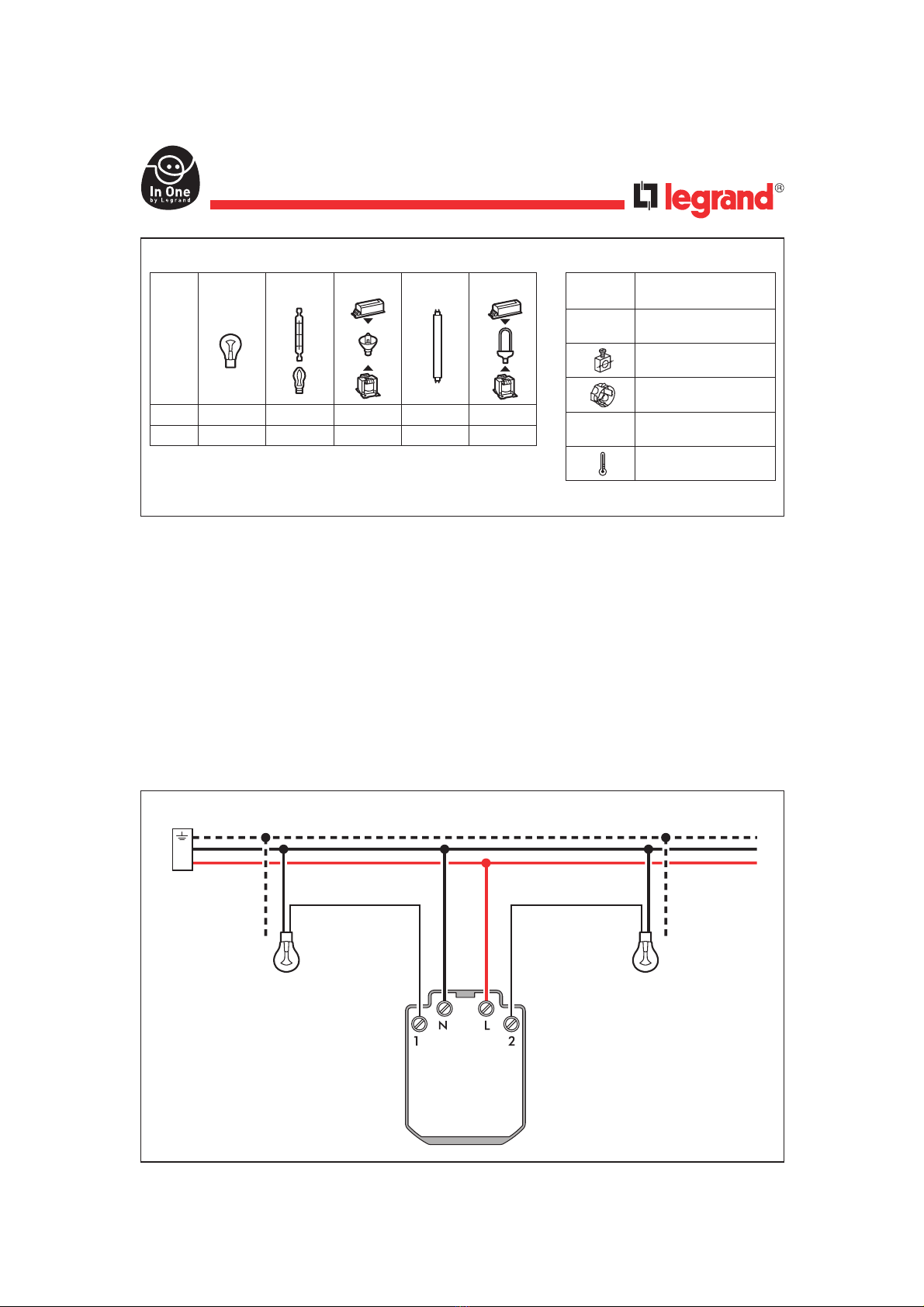

Connection

3
ON / OFF ON / OFF

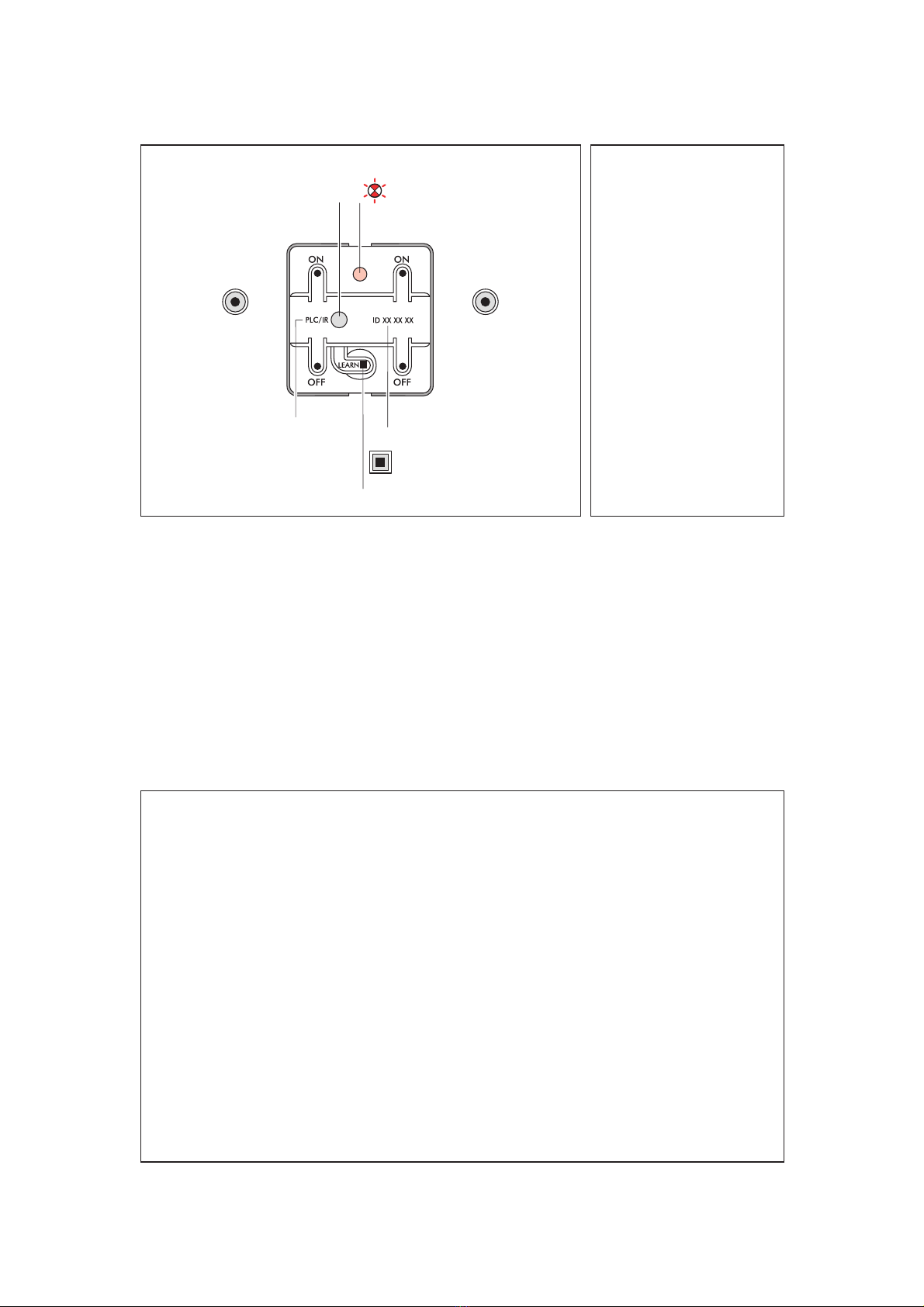

Description
Infrared cell LEARN
indicator lamp
Command
keys
Command
keys
ID number
LEARN key(1)
Communication media
PLC => Power line current
IR => Infrared
Factory configuration
The first time it is switched on, pres-
sing the ON or OFF keys controls
all lighting points in the “In One by
Legrand”installation.
Pressing Learn(1) twice cancels
this general control function.
(1) Programming or learn key.
4
Operation
The switch :
- can simultaneously control a set of products (actors) that have been associated with it during the learn phase(1). It is then
the Leader of the scenario(2),
- can be controlled by other Leader products. It is then an Actor in the scenario(2).
As Leader (transmitter) :
Using the ON and OFF keys, the switch can control both :
- local lighting points that are connected to its terminals,
- lighting points that are connected to the other products associated with it (the actors).
Note : It is only necessary to learn the ON key. The OFF key is learned automatically.
As Actor (receiver) :
It can be an actor in 16 scenarios, locally executing the ON and OFF commands requested by the leader products.
It can also command radio products throught the interface RF/PLC ref. 036 06.
It has an infrared interface enabling control of products in the installation via an “In One by Legrand” remote control
(e.g. : 882 00).
(1) Learn phase : operation to associate products so that they can be controlled simultaneously from a central point.
This association is carried out by applying the learn scenario procedure on page 5.
(2) Scenario : corresponds to the set of products (actors) that are associated with a command key.

5




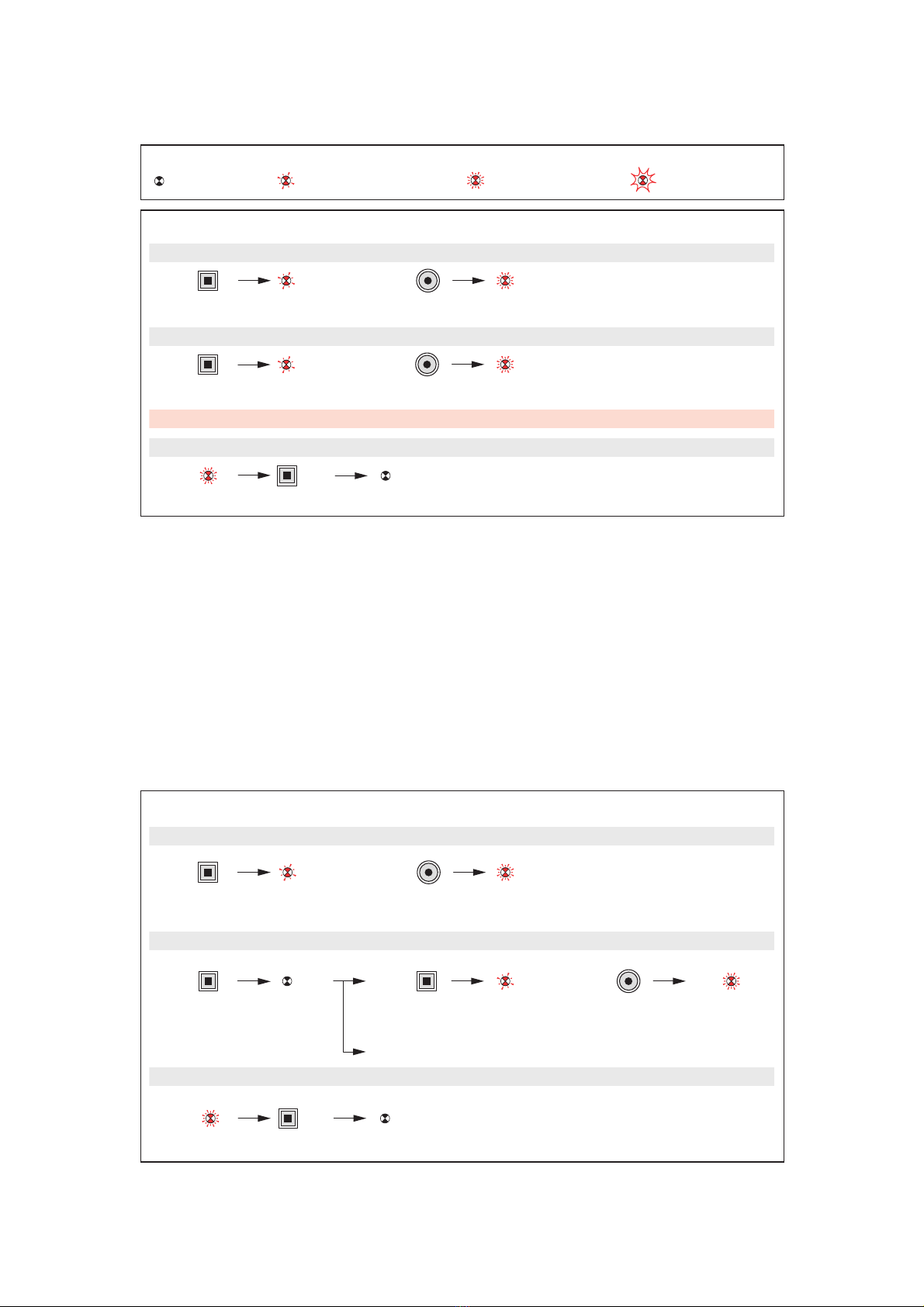

Learn scenario
Key
The indicator lamp
goes off
Press LEARN Press the command key that is to
control the scenario
Press LEARN
Press LEARN
Press the command key that is to be
associated with the leader
The indicator lamps of all the products go off.
The scenario is recorded.
Step 1 : Start the learn phase (on the LEADER)
Step 2 : Add an actor to the scenario (on the ACTOR)
Step 3 : Record the scenario (on the LEADER)
To add a number of products to the scenario, repeat operations and for each actor.
The indicator lamp
blinks slowly
The indicator lamp
blinks quickly
The indicator lamp
flashes
6




Modification of a scenario
Press LEARN Press the command key
that controls the scenario
The indicator lamps of all the product
in the scenario blink.
Press the command key
that is to be associated
Step 1: Open the scenario (on the LEADER)
Press LEARN
or
Press LEARN
To remove the product from the
scenario, go to step 3
Step 2 : Modify the state of an actor in the scenario (on the ACTOR)
Step 3 : Record the scenario (on the LEADER)
Press LEARN
The indicator lamps of all the products go off.
The scenario is recorded.

7



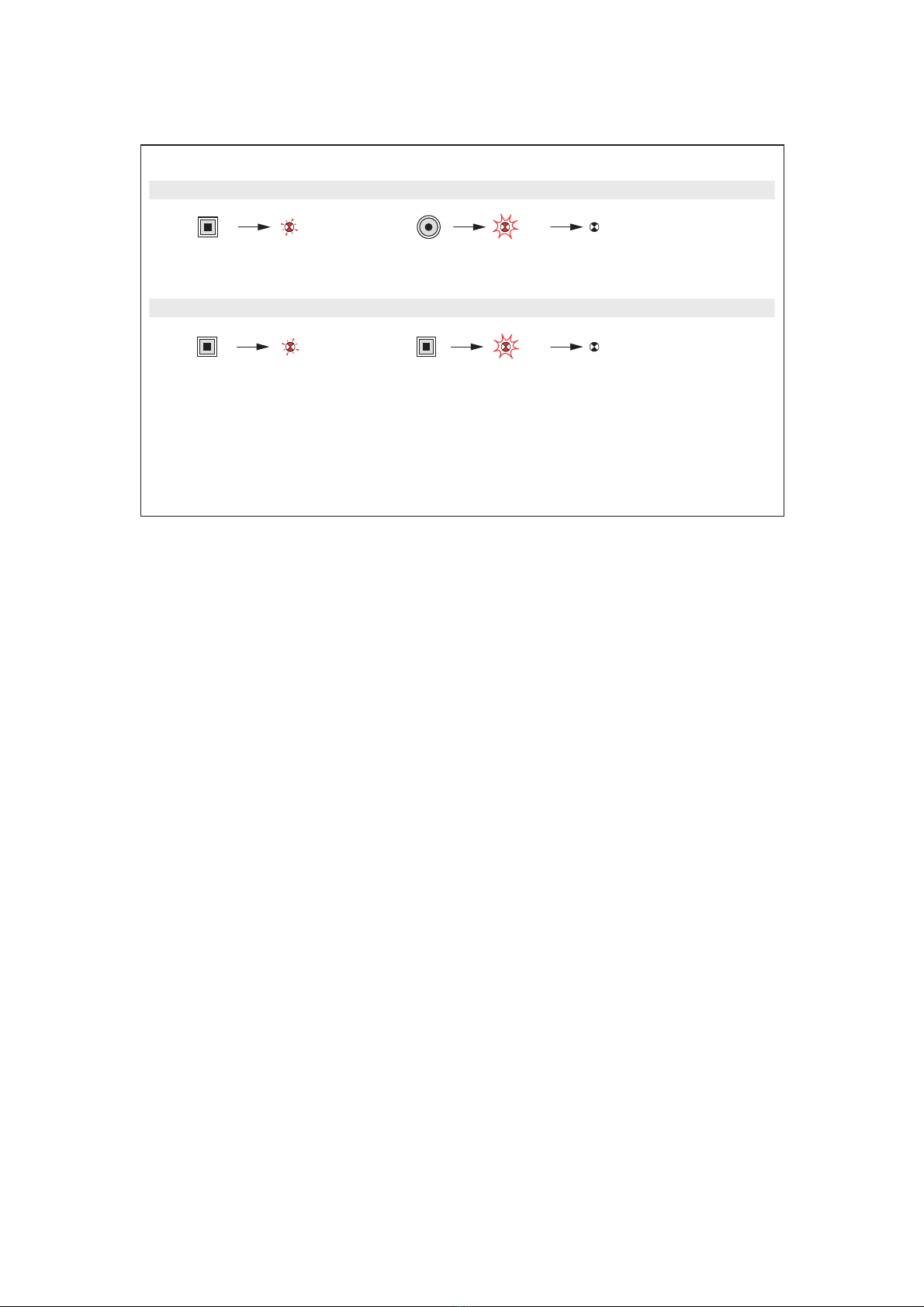

Clearing a scenario
Press LEARN
The scenario is cleared
Press the command key
and hold it down for 10 s
Clear all the scenarios linked with the command key (on the LEADER)
Press LEARN
Return the product to
factory configuration
Press LEARN and hold
down for 10 s
Clear all the scenarios linked to this product (on the LEADER)
5 s
5 s
8

9
PRO 21™
Schalter 2 x 1000 W
7756 32
Technische Daten
110 V 2 x 500 W 2 x 500 W 2 x 500 VA 2 x 36 W 80 W
230 V 2 x 1000 W 2 x 1000 W 2 x 1000 VA 2 x 36 W 160 W
Ø 26 Ø 38
Glühlampe
Halogenlampe
Niedervolthalogenlampe mit
konventionellem oder
elektronischem Trafo
Leuchtstofflampe mit elektronischem
Vorschaltgerät
Kompaktleuchtstofflampe und
Kompaktleuchtstofflampe mit
getrenntem Trafo
 Spannung 100 - 240 VA
Frequenz 50 - 60 Hz
2 x 2,5 mm2
Tiefe = mini 40 mm
– 5°C bis + 45°C
EN 50065
IEC 60669-2-1
10
L
N

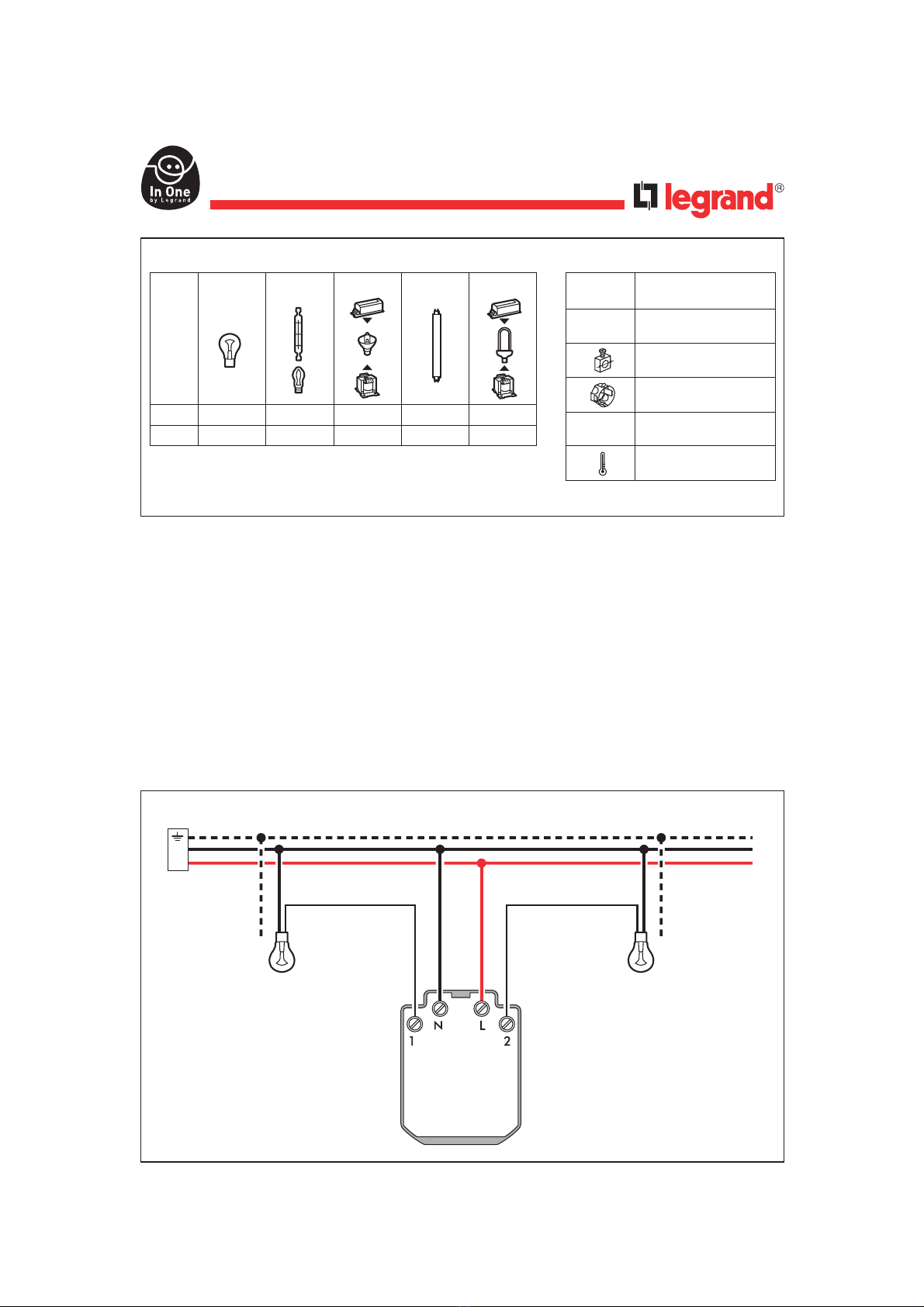

Anschluss

11
ON / OFF ON / OFF
Produktbeschreibung
Infrarotsensor Leuchtdiode der
LEARN-Taste
Bedientasten Bedientasten
Ident.-Nr.
LEARN-Taste(1)
Übertragungsmedien
PLC = Powerline
IR = Infrarot
Werkseinstellung
Bei erstmaliger Inbetriebnahme
(Spannungsversorgung) werden
alle Teilnehmer innerhalb einer
Anlage über die ON und OFF Taste
zentral angesteuert (Zentralbefehl).
Diese Werkseinstellung kann durch
zweifaches drücken der LEARN-
Taste gelöscht werden.
Kanal 1 Kanal 2
12
Funktionsweise
Der Schalter
- kann mehrere Aktoren gleichzeitig ansteuern, denen er beim Programmieren (Lernen) zugeordnet wurde, wobei er der
Leader des betreffenden Szenarios ist,
- oder er kann von einem anderen Leader angesteuert werden, wobei er ein Aktor in einem Szenario ist.
Als Leader (Sender) :
kann der Schalter mit seinen Tasten ON und OFF
- die Leuchtkörper ein- und ausschalten, die an seinen Klemmen angeschlossen sind,
- die Leuchtkörper ein- und ausschalten, die an den Klemmen der ihm zugeordneten Aktoren angeschlossen sind.
Anmerkung : Das Lernen eines Szenarios ist nur für die Taste ON erforderlich, die Funktion der Taste OFF wird
automatisch gelernt.
Als Aktor (Empfänger) :
kann er in bis zu 16 Szenarios einprogrammiert werden, wobei er die Funktionen ON und OFF nach den Befehlen der
betreffenden Leader durchführt.
Dieses „In One By Legrand“ Produkt kann auch funkgesteuerten Produkten über die modulare Duplex-Schnittstelle
PLC/RF (Art.-Nr. 03606) zugeordnet werden
Er besteht aus einer Infrarot-Schnittstelle mit der die Produkte in der Installation durch eine «In One by Legrand»-
Fernsteuerung (z. B. : 882 00) gesteuert werden können.
(1) Lernen : Aktion im Hinblick auf die Aktoren zu deren gleichzeitiger Steuerung (Szenario) von einem zentralen Punkt
(Leader) aus. Dies erfolgt nach dem auf Seite 13 beschriebenen Lernverfahren.
(2) Szenario : Folge von Aktionen, die von einem Aktor auf den Befehl eines Leaders hin durchgeführt werden.

13




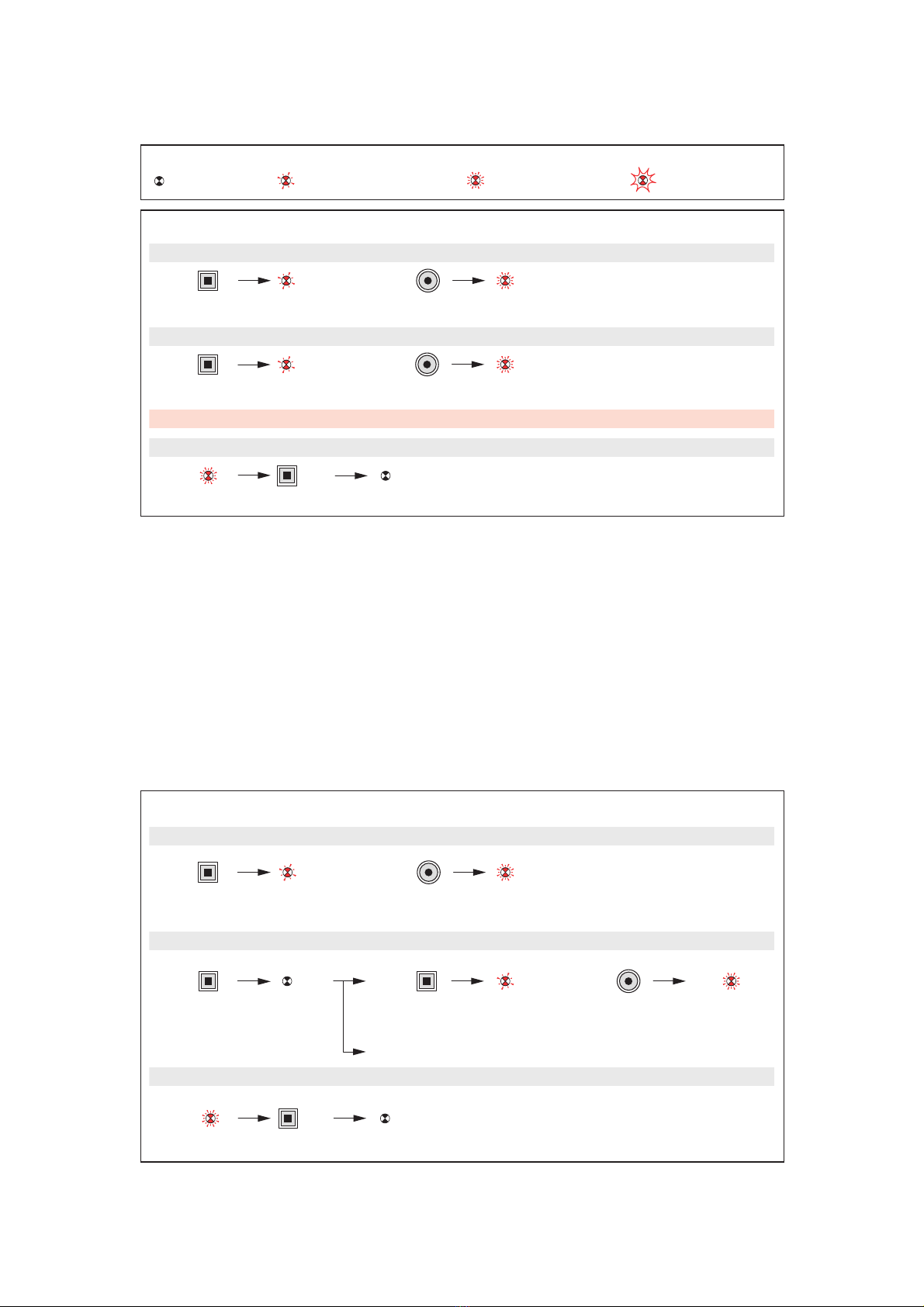

Einlernen der Teilnehmer
Legende
Die Leuchtdiode
erlischt
Die Lerntaste LEARN drücken
(Lernmodus aktivieren)
Bedientaste drücken, die dem Aktor
zugeordnet werden soll.
Die Lerntaste
LEARN drücken
Die Lerntaste LEARN am
Sensor drücken (Lernmodus schließen)
Bedientaste drücken, die den Sensor
zugeordnet werden soll.
Die Leuchtdiode der LEARN Taste erlischt auf allen eingelernten
Aktoren. Der Einlernprozess ist abgeschlossen.
1. Schritt : Einlernmodus aktivieren (auf dem Sensor)
2. Schritt : Einlernmodus aktivieren (auf dem Aktor)
3. Schritt : Einlernmodus beenden
Um mehrere Aktor einen Sensor zuzuordnen,. die Arbeitsschritte  und bei jedem der betreffenden Aktoren wiederholen.
Die Leuchtdiode blinkt
langsam ca.1Hz
Die Leuchtdiode blinkt
schnell ca. 2Hz
Die Leuchtdiode
blitzt ca. 5Hz
14




Änderung einer Funktionszuordnung (löschen oder zusätzlich einlernen)
Die Lerntaste
LEARN drücken
Bedientaste drücken, welche die
Aktoren ansteueren.
Die Leuchtdioden auf allen zugeordneten
Aktoren blinken.
Die Bedientaste drücken, die
zugeordnet werden soll.
1. Schritt : Auswahl der Funktion am Sensor
Die Lerntaste
LEARN drücken oder
Die Lerntaste
LEARN drücken
Um den Aktor aus der Sensor Konfiguration zu löschen, die Lerntaste LEARN
drücken. Die Leuchtdioden der LEARN Taste erlischt auf allen Aktoren. Der
Prozess ist abgeschlossen.
2. Schritt : Aktor am Sensor hinzufügen oder löschen (am AKTOR)
Die Lerntaste
LEARN drücken
Die Leuchtdioden der LEARN Taste erlischt auf allen Aktoren.
Der Prozess ist abgeschlossen.
3. Schritt : Das Funktionszuordnung beenden

15


Löschen aller Funktionszuordnung oder Aktoren
Die Lerntaste
LEARN drücken
Die Zuordnung ist gelöscht
Die Bedientaste 10 Sekunden
lang gedrückt halten.
Alle eingelernte Zuordnungen am Sensor löschen
Die Lerntaste
LEARN drücken
Das Produkt kehrt zur
Werkseinstellung zurück.
Die Lerntaste 10 Sekunden
lang gedrückt halten.
Alle Sensoren auf Werkseinstellung zurücksetzten
5 s
5 s
16

17
PRO 21™
Inter 2 x 1000 W
7756 32
Características
110 V 2 x 500 W 2 x 500 W 2 x 500 VA 2 x 36 W 80 W
230 V 2 x 1000 W 2 x 1000 W 2 x 1000 VA 2 x 36 W 160 W
Ø 26 Ø 38
Lámpara incandescente
Lámpara halógena
Lámpara halógena TBT con transfo-
mador ferromagnético o electrónico
Tubo fluorescente
Lámpara fluorescente compacta con o
sin transformador incoporado
 Tensión 100 - 240 VA
Frecuencia 50 - 60 Hz
2 x 2,5 mm2
Profundidad = mini 40 mm
– 5°c à + 45°C
EN 50065
IEC 60669-2-1
18
L
N
Conexión

19
ON / OFF ON / OFF
Descripción
Receptor Infrarrojos Piloto LEARN
Teclas de
mando
Tec la s de
mando
N° de identificación
Tecla LEARN(1)
Medios de comunicación
PLC => Corriente portadoras
IR => Infrarrojos
Configuración de fábrica
Durante la primera puesta en ten-
sión la pulsación de las teclas ON/
OFF controla el conjunto de los pun-
tos de alumbrado de la instalación
“In One by Legrand”.
Una doble pulsación de la tecla
Learn(1) anula esta función de
mando general.
(1) Tecla de programación o aprendi-
zaje.
20
Funcionamiento
El inter :
- puede controlar simultáneamente un conjunto de actores que se le asocian durante el aprendizaje(1), funciona entonces
como Líder del escenario.
- puede ser controlado por otros Líderes, es entonces Actorde de un escenario(2).
Como Líder (emisor) :
El inter permite controlar a partir de las teclas ON y OFF :
- los puntos de luz conectados al inter.
- los puntos de luz conectados a los actores asociados al inter.
Observación : sólo es necesario el aprendizaje de la tecla ON, la tecla OFF se realiza automáticamente.
Como Actor (receptor) :
Puede ser actor de 16 escenarios, ejecutando localmente los mandos ON y OFF solicitados por los productos líderes.
Este producto «In One By Legrand» se puede asociar a productos de radio por medio de la interface modular bidireccional
PLC/RF (Referencia : 03606).
Posee una receptor de infrarrojos que permite el control de los mecanicos de la instalación a partir de un mando a distan-
cia «InOne by Legrand» (ej.:882 00).
(1) Aprendizaje : acción de asociar actores con el fin de controlarlos simultáneamente (Escenario) a partir de un punto cen-
tral (Líder). Esta asociación se realiza aplicando el procedimiento de aprendizaje del escenario descrito en la página 21.
(2) Escenario : Conjunto de acciones realizadas por los Actores a través de una orden emitida por el Líder.

21



Aprendizaje del escenario
Leyenda
Led Off
Pulsar LEARN Pulsar la tecla de mando que va a
controlar el escenario
Pulsar LEARN
Pulsar LEARN
Pulsar la tecla de mando que va a
estar asociada al líder
El led en todos los mecanismos se apaga
El escenario ha sido grabado
Paso 1 : crear el escenario, fase LEARN (en el LÍDER)
Paso 2 : añadir un actor al escenario (en el ACTOR)
Paso 3 : grabar el escenario (en el LÍDER)
Para asociar más mecanismos al escenario, repetir en cada actor las operaciones  y .
Parpadeo lento Parpadeo rápido Flash
22




Modificación de un escenario
Pulsar LEARN Pulsar la tecla de mando que
controla el escenario
El led de todos los mecanismos del
escenario parpadea
Pulsar la tecla de mando
que va a ser sociada
Paso 1 : abrir el escenario (en el LÍDER)
Pulsar LEARN
o
Pulsar LEARN
Para eliminar el producto del escenario ir al
punto "Grabar el escenario"
Paso 2 : modificar el estado de un actor del escenario (en el ACTOR)
Pulsar LEARN
El led de todos los mecanimos se apaga
El escenario ha sido grabado
Paso 3 : grabar el escenario (en el LÍDER)

23


Borrado de un escenario
Pulsar LEARN
El escenario ha sido borrado
Pulsar la tecla de mando
durante 10s
Borrar todos los escenarios vinculados a la tecla de mando (en el LÍDER)
Pulsar LEARN
Configuracion de fabrica
Pulsar LEARN
durante10s
Borrar todos los escenarios vinculados a este producto (en el LÍDER)
5 s
5 s
24

25
PRO 21™
¢È·ÎfiÙ˘ 2 x 1000 W
7756 32
÷ڷÎÙËÚÈÛÙÈο
110 V 2 x 500 W 2 x 500 W 2 x 500 VA 2 x 36 W 80 W
230 V 2 x 1000 W 2 x 1000 W 2 x 1000 VA 2 x 36 W 160 W
Ø 26 Ø 38
§¿Ì· ˘Ú·ÎÙÒÛˆ˜
§¿Ì· ·ÏÔÁfiÓÔ˘
§¿Ì· ·ÏÔÁfiÓÔ˘ ELV Ì ÂÚÚÔÌ·ÁÓËÙÈÎfi
‹ ËÏÂÎÙÚÔÓÈÎfi ÌÂÙ·Û¯ËÌ·ÙÈÛÙ‹
™ˆÏ‹Ó·˜ ÊıÔÚÈÛÌÔ‡
∫fiÌ·ÎÙ Ï¿Ì· ÊıÔÚÈÛÌÔ‡ / ∫fiÌ·ÎÙ
Ï¿Ì· ÊıÔÚÈÛÌÔ‡ ̠ͯˆÚÈÛÙfi
Ì¿ÏÏ·ÛÙ
 ∆¿ÛË 100 - 240 VA
™˘¯ÓfiÙËÙ· 50 - 60 Hz
2 x 2,5 mm2
µ¿ıÔ˜ = ÂÏ¿¯ÈÛÙÔ 40 mm
– 5°C ¤ˆ˜ + 45°C
EN 50065
IEC 60669-2-1
26
L
N
™‡Ó‰ÂÛË

27
ON / OFF ON / OFF
¶ÂÚÈÁÚ·‹
À¤Ú˘ıÚÔ ∫‡ÙÙ·ÚÔ ºˆÙÂÈÓ‹ ¤Ó‰ÂÈÍË LEARN
¶Ï‹ÎÙÚÔ
ÂϤÁ¯Ô˘
¶Ï‹ÎÙÚÔ
ÂϤÁ¯Ô˘
∞Ú. ·Ó·ÁÓÒÚÈÛ˘
¶Ï‹ÎÙÚÔ LEARN(1)
ª¤Û· ÂÈÎÔÈÓˆÓ›·˜
PLC => º¤ÚÔÓ ƒÂ‡Ì·
IR => À¤Ú˘ıÚÔ
∂ÚÁÔÛÙ·ÛȷΤ˜ Ú˘ıÌ›ÛÂȘ
TËÓ ÚÒÙË ÊÔÚ¿ Ô˘ Ù›ıÂÙ·È ˘fi
Ù¿ÛË ÙÔ ¿ÙËÌ· ÙˆÓ Ï‹ÎÙÚˆÓ ON
‹ OFF ÂϤÁ¯ÂÈ ÙÔ Û‡ÓÔÏÔ ÙˆÓ
ÛËÌ›ˆÓ ʈÙÈÛÌÔ‡ Ù˘
ÂÁηٿÛÙ·Û˘ “In One by Legrand”.
∆Ô ‰ÈÏfi ¿ÙËÌ· ÙÔ˘ Ï‹ÎÙÚÔ˘
Learn(1) ·Î˘ÚÒÓÂÈ ·˘Ù‹ ÙË ÏÂÈÙÔ˘ÚÁ›·
ÁÂÓÈÎÔ‡ ÂϤÁ¯Ô˘.
(1) ¶Ï‹ÎÙÚÔ ÚÔÁÚ·ÌÌ·ÙÈÛÌÔ‡ ‹
ÂÎÌ¿ıËÛ˘.
28
§ÂÈÙÔ˘ÚÁ›·
√ ‰È·ÎfiÙ˘ :
- ÌÔÚ› Ó· ÂϤÁÍÂÈ Ù·˘Ùfi¯ÚÔÓ· ¤Ó· Û‡ÓÔÏÔ ÚÔ˚fiÓÙˆÓ (actors) Ù· ÔÔ›· Û˘Ó‰˘¿ÛÙËÎ·Ó Ì ·˘ÙfiÓ Î·Ù¿ ÙËÓ ÂÎÌ¿ıËÛË
™ÙËÓ ÂÚ›ÙˆÛË ·˘Ù‹ ÏÂÈÙÔ˘ÚÁ› ˆ˜ leader (ÂÓÙÔϤ·˜) ÙÔ˘ ÛÂÓ·Ú›Ô˘(1).
- ÌÔÚ› Ó· ÂÏÂÁ¯ı› ·fi ¿ÏÏ· ÚÔ˚fiÓÙ· Ô˘ ÏÂÈÙÔ˘ÚÁÔ‡Ó ˆ˜ leaders, ™ÙËÓ ÂÚ›ÙˆÛË ·˘Ù‹ ÏÂÈÙÔ˘ÚÁ› Û·Ó actor
(ÂÎÙÂϤÛÙ˘) ÙÔ˘ ÛÂÓ·Ú›Ô˘(2).
ø˜ Leader (ÂÓÙÔϤ·˜ ÛÂÓ·Ú›ˆÓ):
ªÂ Ù· Ï‹ÎÙÚ· ON Î·È OFF, o ‰È·ÎfiÙ˘ ÌÔÚ› Ó· ÂϤÁÍÂÈ :
- Ù· ÙÔÈο ÛËÌ›· ʈÙÈÛÌÔ‡ Ô˘ Û˘Ó‰¤ÔÓÙ·È Ì ÙÔ˘˜ ·ÎÚÔ‰¤ÎÙ˜ ÙÔ˘ ‰È·ÎfiÙË.
- Ù· ÛËÌ›· ʈÙÈÛÌÔ‡ Ô˘ Û˘Ó‰¤ÔÓÙ·È ÛÙ· ¿ÏÏ· ÚÔ˚fiÓÙ· Ô˘ ¤¯Ô˘Ó Û˘Ó‰˘·ÛÙ› Ì ·˘ÙfiÓ.
¶·Ú·Ù‹ÚËÛË : ÌfiÓÔ Ô ÚÔÁÚ·ÌÌ·ÙÈÛÌfi˜ ÙÔ˘ Ï‹ÎÙÚÔ˘ ON Â›Ó·È ··Ú·›ÙËÙÔ˜, ÙÔ Ï‹ÎÙÚÔ OFF ÚÔÁÚ·ÌÌ·Ù›˙ÂÙ·È
·˘ÙfiÌ·Ù·.
ø˜ Actor (ÂÓÙÔϤ·˜ ÛÂÓ·Ú›ˆÓ) :
ªÔÚ› Ó· Â›Ó·È actor 16 ÛÂÓ·Ú›ˆÓ, ÂÎÙÂÏÒÓÙ·˜ ÙÔÈο ÙȘ ÂÓÙÔϤ˜ ON Î·È OFF Ô˘ ÛÙ¤ÏÔÓÙ·È ·fi Ù· ÚÔ˚fiÓÙ· leader.
ªÔÚ› Â›Û˘ Ó· ÂϤÁÍÂÈ ·Û‡ÚÌ·Ù· ÚÔ˚fiÓÙ· ̤ۈ ÙÔ˘ interface PLC/RF (·Ú. ηٷÏ.: 036 06)
¢È·ı¤ÙÂÈ interface ˘¤Ú˘ıÚˆÓ (IR) Ë ÔÔ›· ÂÈÙÚ¤ÂÈ ÙÔÓ ¤ÏÂÁ¯ ÙˆÓ ÚÔ˚fiÓÙˆÓ Ù˘ ÂÁηٿÛÙ·Û˘ ̤ۈ
ÙËϯÂÈÚÈÛÙ‹ÚÈÔ˘ «In One by Legrand» (·Ú. ηٷÏ. 882 00).
(1) ∂ÎÌ¿ıËÛË ‹ ÚÔÁÚ·ÌÌ·ÙÈÛÌfi˜ : Ô Û˘Ó‰˘·ÛÌfi˜ ÙˆÓ ÚÔ˚fiÓÙˆÓ (actors) ÒÛÙ ӷ ÌÔÚÔ‡Ó Ó· ÂÏÂÁıÔ‡Ó Ù·˘Ùfi¯ÚÔÓ·
(ÛÂÓ¿ÚÈÔ) ·fi ¤Ó· ÎÂÓÙÚÈÎfi ÛËÌÂ›Ô (leader). √ Û˘Ó‰˘·ÛÌfi˜ ·˘Ùfi˜ Ú·ÁÌ·ÙÔÔÈÂ›Ù·È ÂÊ·ÚÌ˙ÔÓÙ·˜ ÙË ‰È·‰Èηۛ·
ÂÎÌ¿ıËÛ˘ ÙÔ˘ ÛÂÓ·Ú›Ô˘ Ô˘ ÂÚÈÁÚ¿ÊÂÙ·È ÛÙË ÛÂÏ›‰· 29.
(2) ™ÂÓ¿ÚÈÔ : ™‡ÓÔÏÔ ÙˆÓ ÂÓÂÚÁÂÈÒÓ Ô˘ Ú·ÁÌ·ÙÔÔÈÔ‡ÓÙ·È ·fi ÚÔ˚fiÓÙ· actors ηÙfiÈÓ ÂÓÙÔÏ‹˜ ÙÔ˘ leader.

29



∂ÂÍ‹ÁËÛË Î·Ù¿ÛÙ·ÛË ÊˆÙÂÈÓ‹˜ ¤Ó‰ÂÈ͢
§Â˙¿ÓÙ·
∏ ʈÙÂÈÓ‹
¤Ó‰ÂÈÍË Û‚‹ÓÂÈ
¶·Ù‹ÛÙÂ ÙÔ
LEARN
¶·Ù‹ÛÙ ÙÔ Ï‹ÎÙÚÔ ÂϤÁ¯Ô˘ ÙÔ ÔÔ›Ô
ı· ÂϤÁ¯ÂÈ ÙÔ ÛÂÓ¿ÚÈÔ
¶·Ù‹ÛÙÂ ÙÔ
LEARN
¶·Ù‹ÛÙÂ ÙÔ
LEARN
¶·Ù‹ÛÙ ÙÔ Ï‹ÎÙÚÔ ÂϤÁ¯Ô˘ Ô˘ ı¤ÏÂÙÂ
Ó· Û˘Ó‰˘¿ÛÂÙ Ì ÙÔ leader
√È ˆÙÂÈÓ¤˜ ÂӉ›ÍÂȘ fiÏˆÓ ÙˆÓ ÚÔ˚fiÓÙˆÓ Û‚‹ÓÔ˘Ó.
∆Ô ÛÂÓ¿ÚÈÔ ·ÔıË·ÙËÎÂ.
™Ù¿‰ÈÔ 1 : ÍÂΛÓËÌ· Ù˘ ÂÎÌ¿ıËÛ˘ (Â¿Óˆ ÛÙÔ LEADER)
™Ù¿‰ÈÔ 2 : ÚÔÛı¤ÛÙ ¤Ó·Ó actor ÛÙÔ ÛÂÓ¿ÚÈÔ (Â¿Óˆ ÛÙÔÓ actor)
™Ù¿‰ÈÔ 3 : ·ÔıË·ÛÙ ÙÔ ÛÂÓ¿ÚÈÔ (Â¿Óˆ ÛÙÔ LEADER)
°È· Ó· ÚÔÛı¤ÛÂÙ ÔÏÏ¿ ÚÔ˚fiÓÙ· ÛÙÔ ÛÂÓ¿ÚÈÔ, Â·Ó·Ï¿‚ÂÙ ÁÈ· οı ¤Ó· ·fi ·˘Ù¿ (actors) ÙȘ ÂÓ¤ÚÁÂȘ Î·È .
∏ ʈÙÂÈÓ‹ ¤Ó‰ÂÈÍË
·Ó·‚ÔÛ‚‹ÓÂÈ ·ÚÁ¿
∏ ʈÙÂÈÓ‹ ¤Ó‰ÂÈÍË
·Ó·‚ÔÛ‚‹ÓÂÈ ÁÚ‹ÁÔÚ· ∏ ʈÙÂÈÓ‹ ¤Ó‰ÂÈÍË
·Ó·‚ÔÛ‚‹ÓÂÈ ¤ÓÙÔÓ·
30




∆ÚÔÔÔ›ËÛË ÂÓfi˜ ÛÂÓ·Ú›Ô˘
¶·Ù‹ÛÙÂ ÙÔ
LEARN
¶·Ù‹ÛÙ ÙÔ Ï‹ÎÙÚÔ ÂϤÁ¯Ô˘
Ô˘ ÂϤÁ¯ÂÈ ÙÔ ÛÂÓ¿ÚÈÔ
√È ˆÙÂÈÓ¤˜ ÂӉ›ÍÂȘ fiÏˆÓ ÙˆÓ
ÚÔ˚fiÓÙˆÓ ÙÔ˘ ÛÂÓ·Ú›Ô˘ ·Ó·‚ÔÛ‚‹ÓÔ˘Ó.
¶·Ù‹ÛÙÂ ÙÔ Ï‹ÎÙÚÔ
ÂϤÁ¯Ô˘ Ô˘ ÂÈı˘Ì›ÙÂ
Ó· Û˘Ó‰˘¿ÛÂÙÂ
™Ù¿‰ÈÔ 1 : ·ÓÔ›ÍÙ ÙÔ ÛÂÓ¿ÚÈÔ (Â¿Óˆ ÛÙÔ LEADER)
¶·Ù‹ÛÙÂ ÙÔ
LEARN ‹
¶·Ù‹ÛÙÂ ÙÔ LEARN
°È· Ó· ··ÈÚ¤ÛÂÙÂ ÙÔ ÚÔ˚fiÓ ·fi ÙÔ ÛÂÓ¿ÚÈÔ,
ÂÚ¿ÛÙ ÛÙÔ ÛÙ¿‰ÈÔ 3
™Ù¿‰ÈÔ 2: ÙÚÔÔÔ›ËÛË Ù˘ ηٿÛÙ·Û˘ ÂÓfi˜ actor ÙÔ˘ ÛÂÓ·Ú›Ô˘ (Â¿Óˆ ÛÙÔÓ actor)
¶·Ù‹ÛÙÂ ÙÔ
LEARN
√È ˆÙÂÈÓ¤˜ ÂӉ›ÍÂȘ fiÏˆÓ ÙˆÓ ÚÔ˚fiÓÙˆÓ Û‚‹ÓÔ˘Ó.
∆Ô ÛÂÓ¿ÚÈÔ ·ÔıË·ÙËÎÂ.
™Ù¿‰ÈÔ 3 : ·ÔıË·ÛÙ ÙÔ ÛÂÓ¿ÚÈÔ (Â¿Óˆ ÛÙÔ LEADER)

31


¢È·ÁÚ·‹ ÂÓfi˜ ÛÂÓ·Ú›Ô˘
¶·Ù‹ÛÙÂ ÙÔ
LEARN
∆Ô ÛÂÓ¿ÚÈÔ ‰È·ÁÚ¿ËÎÂ
¶·Ù‹ÛÙÂ ÙÔ Ï‹ÎÙÚÔ
ÂϤÁ¯Ô˘ Î·È ÎÚ·Ù‹ÛÙÂ
ÙÔ ·ÙË̤ÓÔ ÁÈ· 10s
¢È·ÁÚ¿„Ù fiÏ· Ù· ÛÂÓ¿ÚÈ· Ô˘ Û˘Ó‰˘¿˙ÔÓÙ·È Ì ÙÔ Ï‹ÎÙÚÔ ÂϤÁ¯Ô˘ (Â¿Óˆ ÛÙÔ LEADER)
¶·Ù‹ÛÙÂ ÙÔ
LEARN
∂·Ó·ÊÔÚ¿ ÙˆÓ
ÂÚÁÔÛÙ·ÛÈ·ÎÒÓ Ú˘ı̛ۈÓ
¶·Ù‹ÛÙÂ ÙÔ Ï‹ÎÙÚÔ
ÂϤÁ¯Ô˘ Î·È ÎÚ·Ù‹ÛÙÂ
ÙÔ ·ÙË̤ÓÔ ÁÈ· 10s
¢È·ÁÚ¿„Ù fiÏ· Ù· ÛÂÓ¿ÚÈ· Ô˘ Û˘Ó‰˘¿˙ÔÓÙ·È Ì ÙÔ ÚÔ˚ÔÓ ·˘Ùfi (Â¿Óˆ ÛÙÔ LEADER)
5 s
5 s
32

33
PRO 21™
Kapcsoló 2 x 1000 W
7756 32
Jellemzők
110 V 2 x 500 W 2 x 500 W 2 x 500 VA 2 x 36 W 80 W
230 V 2 x 1000 W 2 x 1000 W 2 x 1000 VA 2 x 36 W 160 W
Ø 26 Ø 38
Izzólámpa
Halogén lámpa
Elektromágneses vagy elektronikus
transzformátorral működő halogén
lámpa
Fénycső
Kompakt fénycső/Kompakt fénycső
transzformátorral
 feszültség 100 - 240 V
frekvencia 50 - 60 Hz
2 x 2,5 mm2
Mélység = min. 40 mm
– 5°C-tól + 45°C - ig
EN 50065
IEC 60669-2-1
34
L
N
Kapcsolási rajz

35
ON / OFF ON / OFF
Leírás
Infravörös érzékelő LEARN (Tanulás) jelzõlámpa
Irányító/vezérlő-
gombok
Irányító/vezérlő-
gombok
Referencia szám
LEARN (Tanulás) gomb(1)
Kommunikációs adathordozók
PL => Vivőáram
IR => Infravörös
Gyári beállítások
Az első feszültség alá helyezéskor
az ON és OFF gombok megnyomá-
sával vezérelhető az «In One by
Legrand» berendezés összes vilá-
gító részei.
A Learn(1) gomb kétszeri megnyo-
mása törli ezt az általános vezérlő
funkciót.
(1) Programozó vagy tanuló gomb
36
Működés
Kapcsoló:
- egyszerre vezérelhet több végrehajtó-szerelvényt, amelyek a programozás(1) során hozzá lettek társítva, tehát ő a pro-
gramcsomag(2) Vezérlője.
- más vezérlő-szerelvények által is irányítható, ilyenkor végrehajtó szerepet tölt be
Vezérlőként (jeladó készülék) :
A kapcsoló az ON és OFF gombok segítségével lehetővé teszi :
- a kapcsolóhoz csatlakoztatott lámpatestek vezérlését
- a hozzá társított végrehajtó-szerelvényekhez csatlakoztatott lámpatestek vezérlését
Megjegyzés : egyedül az ON gomb beprogramozása szükséges, az OFF gomb automatikusan beállítódik
Végrehajtóként (jelvevő készülék) :
A kapcsoló 16 különféle programcsomagban vehet részt, helyileg végrehajtva a vezérlők által adott ON és OFF parancsokat.
Az « In One by Legrand » termék a kétirányú moduláris interfész segítségével rádiófrekvenciás készülékekhez is társítható
PL/RF (Ref.szám: 0036 06).
Infravörös interfésszel lehetővé teszi a szerelvények vezérlését «In One by Legrand» IR távirányítóval (pl.: 0882 00).
(1) Programozás : művelet, mely során összehangoljuk a különféle végrehajtó-szerelvényeket, hogy azokat együttesen tudjuk
vezérelni egy központi helyről. Ez a társítás a 37. oldalon leírt beprogramozási folyamat szerint történik.
(2) Programcsomag : azon műveletek összessége, melyet a végrehajtó-szerelvények valósítanak meg a vezérlő által kiadott
parancsra.

37



Műveletsor beprogramozása
Jelmagyarázat
Nem működő
jelzőlámpa
Nyomja meg a
LEARN gombot
Nyomja meg a vezérlőgombot, amelynek
irányítania kell a műveletsort
Nyomja meg a
LEARN gombot
Nyomja meg a
LEARN gombot
Nyomja meg azt a funkciógombot,
amelyet a vezérlőhöz kell társítani
Minden termék jelzőlámpája kialszik.
A programcsomag rögzítésre került.
1. Kezdje a programozást a VEZÉRLŐ-n
2. Rendeljen hozzá egy VÉGREHAJTÓ-t a programcsomaghoz
3. Rögzítse a programcsomagot a VEZÉRLŐ-n
Ahhoz, hogy újabb VÉGREHAJTÓ-t adjon hozzá a programcsomaghoz, ismételje meg a második pont lépéseit mindegyik VÉGREHAJTÓ esetében.
A jelzőlámpa
lassan villog A jelzőlámpa gyorsan villog A jelzőlámpa felvillan
38




Programcsomag módosítása
Nyomja meg a
LEARN gombot
Nyomja meg a vezérlőgombot,
amely irányítja a programot
Minden, a programcsomagba tartozó
termék jelzőlámpája villogni kezd
Nyomja meg azt a
vezérlőgombot amit hozzá
szeretne rendelni a
programcsomaghoz.
1. Kezdje a programozást a VEZÉRLŐ-n
Nyomja meg a
LEARN gombot vagy
Nyomja meg a
LEARN gombot
A programcsomag termékének törlése
céljából, lépjen a harmadik pontra.
2. Módosítsa a programcsomag VÉGREHAJTÓ-szerelvényének állapotát
Nyomja meg a
LEARN gombot
Minden termék jelzőlámpája kialszik.
A programcsomag rögzítésre került.
3. Rögzítse a programcsomagot a VEZÉRLŐ-n

39


Programcsomag törlése
Nyomja meg a
LEARN gombot
A műveletsort törölte
Nyomja meg a
vezérlőgombot és tartsa
lenyomva 10 mp-ig
Töröljön ki minden programcsomagot, amely a vezérlőgombhoz lett rendelve a VEZÉRLŐ-n
Nyomja meg a
LEARN gombot
A termék visszatér a gyári
beállításokhoz
Nyomja meg a LEARN
gombot és tartsa
lenyomva 10 mp-ig
Töröljön ki minden programcsomagot, mely a termékhez lett rendelve a VEZÉRLŐ-n
5 s
5 s
40
