Leuze electronic Line Profile LPS 36 Series User manual

Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. [phone]
[email protected] • www.leuze.com
We reserve the right to make changes • PAL_LxS36_de_en_es_fr_it_pt_zh.fm
Lichtschnittsensoren
Light section sensors
Capteurs de profil
Sensori a sezione ottica
Sensores ópticos de perfiles
Sensores de seções de luz
光节传感器
LPS 36… Line Profile Sensor
LES 36… Line Edge Sensor
LRS 36… Line Range Sensor
de/en/fr/it/es/pt/zh 01-2014/09 50127580
UL
US
C
LISTED
IP 67
18 - 30 V
DC

2
1
B
C
A

3
1
AVOID EXPOSURE – LASER RADIATION
IS EMITTED FROM THIS APERTURE
EXPOSITION DANGEREUSE – UN RAYONNEMENT
LASER EST ÉMIS PAR CETTE OUVERTURE
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
ODER DIREKT MIT OPTISCHEN
INSTRUMENTEN BETRACHTEN
LASER KLASSE 2M
DIN EN 60825-1:2008-05
Max. Leistung (peak):
Impulsdauer:
Wellenlänge:
LASER RADIATION
DO NOT STARE INTO BEAM
OR VIEW DIRECTLY WITH
OPTICAL INSTRUMENTS
CLASS 2M LASER PRODUCT
EN 60825-1:2007
Maximum Output (peak):
Pulse duration:
Wavelenght:
RADIAZIONE LASER
NON FISSARE IL FASCIO AD OCCHIO
NUDO NÉ GUARDARE DIRETTAMENTE
CON STRUMENTI OTTICI
APARRECCHIO LASER DI CLASSE 2M
EN 60825-1:2007
Potenza max. (peak):
Durata dell'impulso:
Lunghezza d'onda:
RAYONNEMENT LASER
NE PAS REGARDER DANS LE FAISCEAU
NI À L`ŒIL NU NI Á L`AIDE D`UN
INSTRUMENT D`OPTIQUE
APPAREIL À LASER DE CLASSE 2M
EN 60825-1:2007
Puissance max. (crête):
Durée d`impulsion:
Longueur d`onde:
RADIACIÓN LÁSER
NO MIRAR FIJAMENTE AL HAZ
NI MIRAR DIRECTAMENTE CON
INSTRUMENTOS ÓPTICOS
PRODUCTO LÁSER DE CLASE 2M
EN 60825-1:2007
Potencia máx. (peak):
Duración del impulso:
Longitud de onda:
RADIAÇÃO LASER
NÃO OLHAR FIXAMENTE O FEIXE
NEM OLHAR DIRECTAMENTE
COM INSTRUMENTOS ÓPTICOS
EQUIPAMENTO LASER CLASSE 2M
EN 60825-1:2007
Potência máx. (peak):
Período de pulso:
Comprimento de onda:
LASER RADIATION
DO NOT STARE INTO BEAM
OR VIEW DIRECTLY WITH
OPTICAL INSTRUMENTS
CLASS 2M LASER PRODUCT
IEC 60825-1:2007
Complies with 21 CFR 1040.10
Maximum Output (peak):
Pulse duration:
Wavelength:
0伊䉏⏘ℶ❐
GB7247.1-2012
㦏⮶戢⒉᧤⽿⋋᧥
厘⑁㖐兼㢅梃
㽱栎
䉏⏘戟⺓
▎䦃展㒥抩扖⏘ⷵ
ⅹ⣷䦃㘴屑䦚⏘㧮
8,7 mW
3 ms
658 nm
8.7 mW
3 ms
658 nm
8,7 mW
3 ms
658 nm
8,7 mW
3 ms
658 nm
8,7 mW
3 ms
658 nm
8,7 mW
3 ms
658 nm
8.7 mW
3 ms
658 nm
8.7 mW
3 ms
658 nm
50111877-02

4
2
-X+X
+Z
[mm]

5
3
X1
FE
X3
X2
X4
LPS 36…
LES 36…
LRS 36…

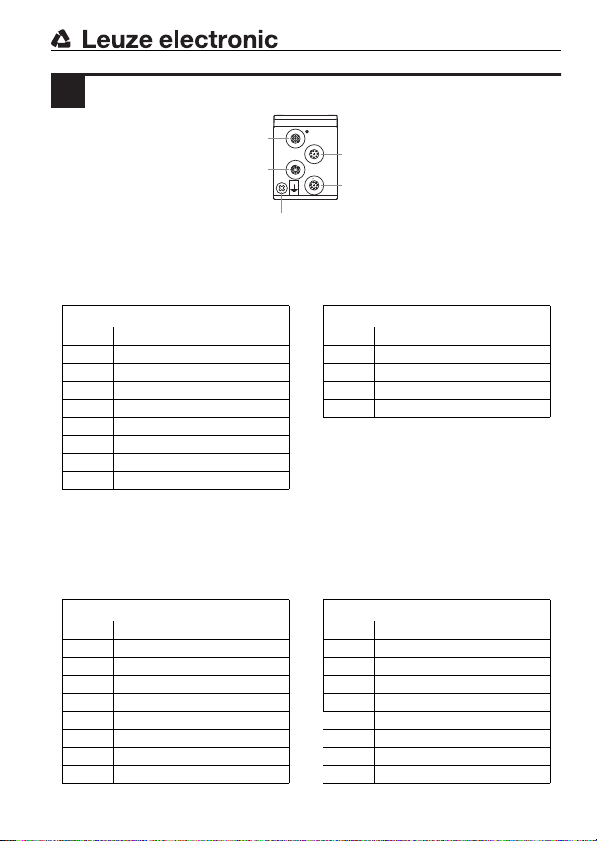

X1 - Logic and Power X2 - Ethernet
Pin No. Signal Pin No. Signal
1+24VDC 1Tx+
2InAct 2Rx+
3GND 3Tx-
4 OutReady 4 Rx-
5InTrig 4-pin M12 socket, D coded
6OutCas
7 Do not connect
8 Do not connect
8-pin M12 plug, A coded
LES 36…/VC6
LRS 36/6…
X3 - Logic X3 - Encoder
Pin No. Signal Pin No. Signal
1 Out4 1 Enc. +24VDC
2Out3 2(GND)
3GND 3GND
4 Out2 4 Enc. A+
5 Out1 5 Enc. A-
6 InSel3 6 Enc. B+
7 InSel2 7 Enc. B-
8InSel1 8+5VDCOut
8-pin M12 socket, A coded 8-pin M12 socket, A coded
LPS 36…/EN
LPS 36…
LES 36…
LRS 36…

6
3
X1
FE
X3
X2
X4
LES 36…/VC6

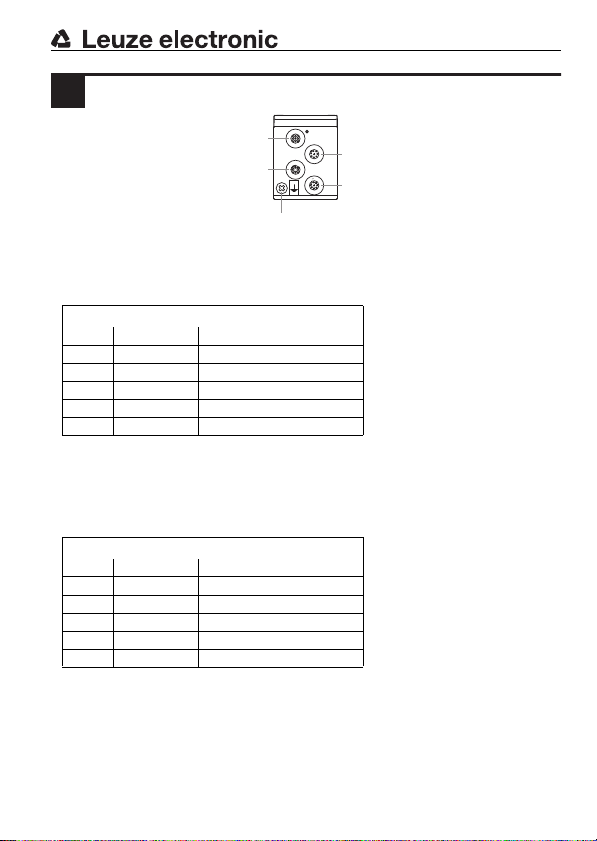

X4 - Analog Out
Pin No. Signal Explanation
1 n.c. Not connected
2 4-20mA Analog current output
3 AGND Reference potential
4 1-10V Analog voltage output
5 FE Functional earth
5-pin M12 socket, A coded
X4 - PROFIBUS
Pin No. Signal Explanation
1VP +5VDCtermin.
2A RxD/TxD-N
3 DGND Reference potential
4B RxD/TxD-P
5 FE Functional earth
5-pin M12 socket, B coded
LES 36…/PB
LRS 36/PB

7
4
HI = High resolution
6= Binary inputs/outputs
6.10 = Binary inputs/outputs, plastic optics cover
VC6 = Analog voltage/current output, binary inputs/outputs
EN = Encoder interface
PB = PROFIBUS DP interface
LES = Line Edge Sensor
LPS = Line Profile Sensor
LRS = Line Range Sensor
LES 36 HI / VC6LE
S
VC6
HI

8
5
+z
-x
-75
+x
+75
+150
100
+225
+300
-150
-225
-300

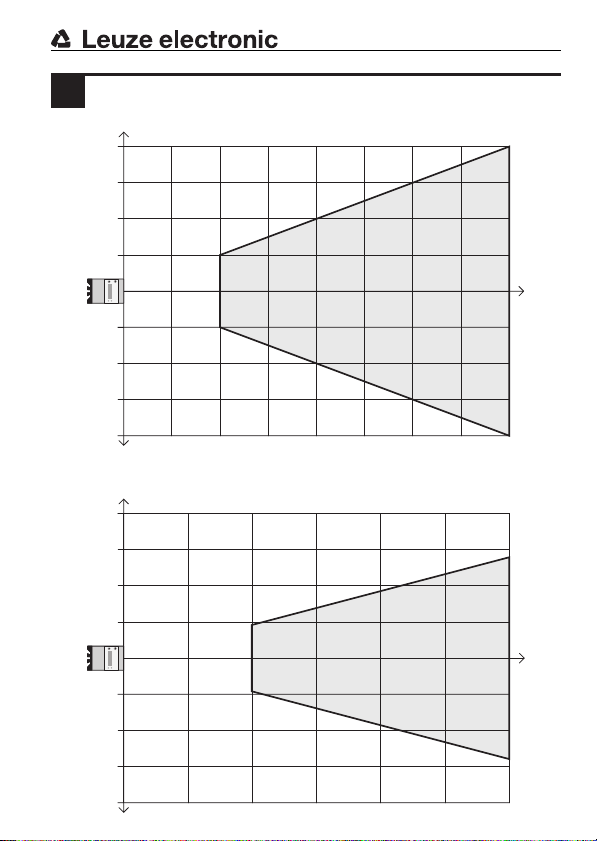

200 300 400 500 600 700 800
Leuze electronic
+z
-x
-25
+x
+25
+75
1000
+100
-75
+50
-50
-100
200 300 400 500 600
Leuze electronic
LxS 36HI/…
LxS 36/…
D
D
[mm][mm]

DE
9
Sicherheit
Der vorliegende Sensor ist unter Beachtung der geltenden Sicherheitsnormen ent-
wickelt, gefertigt und geprüft worden. Er entspricht dem Stand der Technik.
Bestimmungsgemäße Verwendung
Lichtschnittsensoren der Baureihe LxS 36 sind als messende Lasersensoren zur
Objekterkennung und Ermittlung von Höhenprofilen und Objektabmessungen ent-
lang einer projizierten Laserlinie konzipiert.
Einsatzgebiete
Die Lichtschnittsensoren der Baureihe LxS 36 sind für folgende Einsatzgebiete
konzipiert:
LES 36: Kanten- und Höhenvermessung
LPS 36: 2D/3D-Vermessung von Freiformflächen
LRS 36: Ein- oder mehrspurige An- und Abwesenheitskontrolle
VORSICHT
Bestimmungsgemäße Verwendung beachten!
Setzen Sie das Gerät nur entsprechend der bestimmungsgemäßen Verwen-
dung ein. Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet,
wenn das Gerät nicht entsprechend seiner bestimmungsgemäßen Verwen-
dung eingesetzt wird.
Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch
nicht bestimmungsgemäße Verwendung entstehen.
Lesen Sie diese Technische Beschreibung vor der Inbetriebnahme des
Geräts. Die Kenntnis der Technischen Beschreibung gehört zur bestim-
mungsgemäßen Verwendung.
HINWEIS
Bestimmungen und Vorschriften einhalten!
Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und die Vor-
schriften der Berufsgenossenschaften.

DE
10
Vorhersehbare Fehlanwendung
Eine andere als die unter "Bestimmungsgemäße Verwendung" festgelegte oder
eine darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
Unzulässig ist die Verwendung des Gerätes insbesondere in folgenden Fällen:
- in Räumen mit explosiver Atmosphäre
- in sicherheitsrelevanten Schaltungen
- zu medizinischen Zwecken
Befähigte Personen
Anschluss, Montage, Inbetriebnahme und Einstellung des Geräts dürfen nur durch
befähigte Personen durchgeführt werden.
Voraussetzungen für befähigte Personen:
- Sie verfügen über eine geeignete technische Ausbildung.
- Sie kennen die Regeln und Vorschriften zu Arbeitsschutz und Arbeitssicher-
heit.
- Sie kennen die Technische Beschreibung des Gerätes.
- Sie wurden vom Verantwortlichen in die Montage und Bedienung des Gerätes
eingewiesen.
Elektrofachkräfte
Elektrische Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
Elektrofachkräfte sind aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfah-
rungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage,
Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbststän-
dig zu erkennen.
In Deutschland müssen Elektrofachkräfte die Bestimmungen der Unfallverhütungs-
vorschrift BGV A3 erfüllen (z. B. Elektroinstallateur-Meister). In anderen Ländern
gelten entsprechende Vorschriften, die zu beachten sind.
Haftungsausschluss
Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen:
- Das Gerät wird nicht bestimmungsgemäß verwendet.
- Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück-
sichtigt.
- Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt.
- Veränderungen (z. B. baulich) am Gerät werden vorgenommen.
HINWEIS
Keine Eingriffe und Veränderungen am Gerät!
Nehmen Sie keine Eingriffe und Veränderungen am Gerät vor.
Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät darf nicht geöffnet werden. Es enthält keine durch den Benutzer
einzustellenden oder zu wartenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.

DE
11
Lasersicherheitshinweise
ACHTUNG LASERSTRAHLUNG – LASER KLASSE 2M
Nicht in den Strahl blicken oder Anwender von Teleskopoptiken bestrahlen!
Das Gerät erfüllt die Anforderungen gemäß IEC 60825-1:2007
(EN 60825-1:2007) für ein Produkt der Laserklasse 2M sowie die Bestimmun-
gen gemäß U.S. 21 CFR 1040.10 mit den Abweichungen entsprechend der
"Laser Notice No. 50" vom 24.06.2007.
Schauen Sie niemals direkt in den Laserstrahl oder in die Richtung von reflek-
tierten Laserstrahlen!
Bei länger andauerndem Blick in den Strahlengang besteht die Gefahr von
Netzhautverletzungen.
Richten Sie den Laserstrahl des Geräts nicht auf Personen!
Unterbrechen Sie den Laserstrahl mit einem undurchsichtigen, nicht reflektie-
renden Objekt, wenn der Laserstrahl versehentlich auf einen Menschen
gerichtet wird.
Vermeiden Sie bei Montage und Ausrichtung des Geräts Reflexionen des
Laserstrahls durch spiegelnde Oberflächen!
VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder Justie-
reinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden,
kann dies zu gefährlicher Strahlungsexposition führen.
Die Verwendung optischer Instrumente oder Einrichtungen (z. B. Lupen,
Ferngläser) mit dem Gerät erhöht die Gefahr von Augenschäden.
Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestim-
mungen.
Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät enthält keine durch den Benutzer einzustellenden oder zu war-
tenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.

DE
12

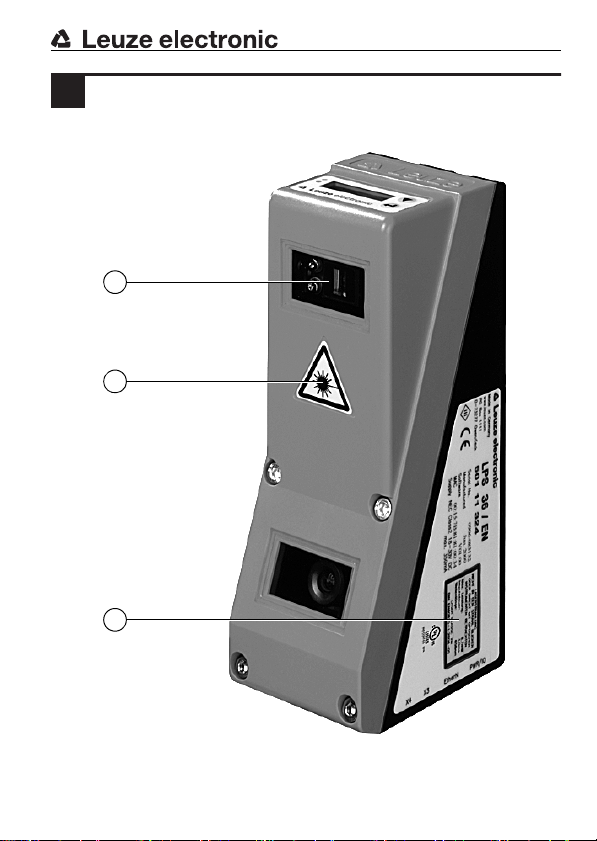

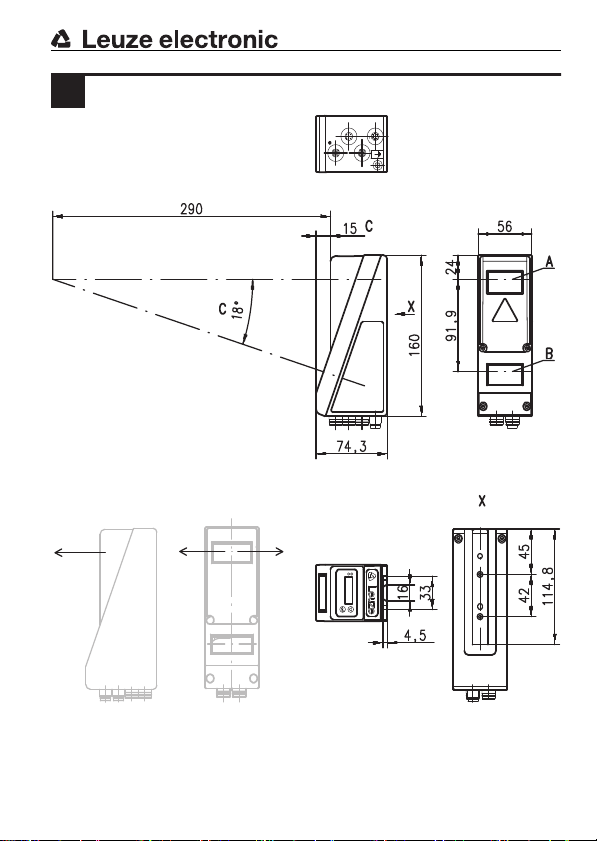

ASender
BEmpfänger
Coptische Achse
HINWEIS
Laserwarn- und Laserhinweisschilder anbringen!
Auf dem Gerät sind Laserwarn- und Laserhinweisschilder angebracht (siehe
auf Seite 2):
ALaseraustrittsöffnung
BLaserwarnschild
CLaserhinweisschild mit Laserparametern
Zusätzlich sind dem Gerät selbstklebende Laserwarn- und Laserhinweisschilder
(Aufkleber) in mehreren Sprachen beigelegt (siehe auf Seite 3‚).
Bringen Sie das sprachlich zum Verwendungsort passende Laserhinweis-
schild am Gerät an.
Bei Verwendung des Geräts in den U.S.A. verwenden Sie den Aufkleber mit
dem Hinweis "Complies with 21 CFR 1040.10".
Bringen Sie die Laserwarn- und Laserhinweisschilder in der Nähe des Geräts
an, falls auf dem Gerät keine Schilder angebracht sind (z. B. weil das Gerät
zu klein dafür ist) oder falls die auf dem Gerät angebrachten Laserwarn- und
Laserhinweisschilder aufgrund der Einbausituation verdeckt werden.
Bringen Sie die Laserwarn- und Laserhinweisschilder so an, dass man sie
lesen kann, ohne dass es notwendig ist, sich der Laserstrahlung des Geräts
oder sonstiger optischer Strahlung auszusetzen.
HINWEIS
Die Montageanleitung finden Sie in der Technischen Beschreibung, Kapitel 5.
HINWEIS
Die Schutzart IP 67 wird nur mit verschraubten Steckverbindern bzw. mit ver-
schraubten Abdeckkappen erreicht!
1
1
1
2

DE
13
Elektrischer Anschluss / Inbetriebnahme
Erstinbetriebnahme
Der Lichtschnittsensor wird über Ethernet mit einem PC und installierter Software
LxSsoft konfiguriert, bevor er in die Prozess-Steuerung eingebunden wird.
Spannungsversorgung (Anschluss X1) und Ethernet (Anschluss X2) anschlie-
ßen.
Betriebsspannung einschalten, Grüne LED muss leuchten. Das Sensor-Display
zeigt die Ausrichthilfe und die Statusanzeige an.
Ethernet-Adresse am PC einstellen (Firewall Portfreigaben: Ports 9008 + 5634).
Default LxS 36: IP-Adresse 192.168.060.003, Netzmaske 255.255.255.0.
Parametriersoftware LxSsoft auf mitgelieferter CD installieren.
Lichtschnittsensor mit der Parametriersoftware parametrieren.
ACHTUNG
Vergewissern Sie sich vor dem Anschließen, dass die Versorgungsspannung
mit dem angegebenen Wert auf dem Typenschild übereinstimmt.
Lassen Sie den elektrischen Anschluss nur durch Elektrofachkräfte durchfüh-
ren.
Achten Sie auf den korrekten Anschluss der Funktionserde (FE).
Ein störungsfreier Betrieb ist nur bei ordnungsgemäß angeschlossener Funk-
tionserde gewährleistet.
Können Störungen nicht beseitigt werden, setzen Sie das Gerät außer
Betrieb. Schützen Sie das Gerät gegen versehentliche Inbetriebnahme.
HINWEIS
UL-Applikationen
Bei UL-Applikationen ist die Benutzung ausschließlich in Class-2-Stromkrei-
sen nach NEC (National Electric Code) zulässig.
HINWEIS
Protective Extra Low Voltage (PELV)
Das Gerät ist in Schutzklasse III zur Versorgung durch PELV (Protective Extra
Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung).
3

DE
14
LED-Anzeigen
Typenschlüssel
Bitte entnehmen Sie Ihre Gerätevariante dem Typenschlüssel.
Diagramme: Mess-/Erfassungsbereich (typisch)
DMess-/Erfassungsbereich
XLinienlänge (X-Koordinaten) in mm
ZObjektabstand (Z-Koordinaten) in mm
Technische Daten
LED grün Aus Sensor nicht betriebsbereit
Grün Dauerlicht Sensor betriebsbereit
LED gelb
Aus Keine Ethernet-Verbindung
Gelb blinkend Ethernet-Datenübertragung aktiv
Gelb Dauerlicht Ethernet-Verbindung hergestellt
HINWEIS
Technische Daten
Weitere Technische Daten und Hinweise zum Gebrauch des Gerätes entneh-
men Sie bitte der Technischen Beschreibung auf mitgelieferter CD.
Betriebsspannung 1) 18 … 30VDC (PELV, Class 2)
Leerlaufstrom 200mA
Lichtquelle / Wellenlänge Laser / 658nm (sichtbares Rotlicht)
Laser Klasse 2M (nach IEC 60825-1:2007), siehe
Mess-/Erfassungsbereich 2) siehe
Auflösung in Richtung X3) 4) LxS 36/…:1…1,7mm
LxS 36HI/…: 0,2 … 0,6mm
Auflösung in Richtung Z3) 4) LxS 36/…:1…3mm
LxS 36HI/…: 0,1 … 0,9mm
Mess-/Ansprechzeit 10ms
Bereitschaftsverzögerung ca. 1,5s
Ethernet-Schnittstelle UDP
4
5
1
5

DE
15
Schaltausgänge HIGH/LOW (UB-2V) / 2V (100mA, Push-Pull)
Schalteingänge HIGH/LOW 18 … 30VDC / 0 … 2VDC
PROFIBUS-Schnittstelle (nur LxS 36…/PB) RS 485, PROFIBUS DP/DPV1 Slave,
9,6kBaud … 6MBaud
Encoder-Schnittstelle (nur LPS 36…/EN) 24V single ended (A+, B+) oder
5V differentiell (A+/A-, B+/B-),
Stromaufnahme max. 140mA,
Pulsfrequenz max. 300kHz
Analogausgang (nur LES 36…/VC6) Spannung 1 … 10V, RL2kund
Strom 4 … 20mA, RL500
Gehäuse Aluminiumrahmen mit Kunststoffdeckel
Optikabdeckung Glas,
LRS 36/6.10: Kunststoff
Gewicht ca. 620g
Anschlussart M12-Rundsteckverbindungen
Abmessungen siehe
Umgebungstemperatur (Betrieb/Lager) -30°C … +50°C / -30°C … +70°C
Rel. Luftfeuchtigkeit max. 90% (nicht kondensierend)
VDE-Schutzklasse III
Schutzart IP 67 5)
Gültiges Normenwerk IEC/EN 60947-5-2
Konformität CE, CDRH
Zulassungen UL 508, C22.2 No.14-13 1) 6)
1) Bei UL-Applikationen: nur für die Benutzung in "Class 2"-Stromkreisen nach NEC.
2) Remissionsgrad 6% ... 90%, gesamter Erfassungsbereich, bei 20°C nach 30min
Aufwärmzeit, mittlerer Bereich UB.
3) Minimal- und Maximalwert abhängig vom Messabstand.
4) Remissionsgrad 90%, identisches Objekt, identische Umbegungsbedingungen,
Messobjekt 50x50mm².
5) Nur mit verschraubten M12-Steckverbindern bzw. aufgesetzten Abdeckkappen.
6) These sensors shall be used with UL Listed Cable assemblies rated 30V, 0.5A min,
in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/PVVA7).
2

EN
16
Safety
This sensor was developed, manufactured and tested in line with the applicable
safety standards. It corresponds to the state of the art.
Intended use
Light section sensors of the LxS 36 series are designed as measuring laser sensors
for object detection and for determining height profiles and object dimensions
along a projected laser line.
Areas of application
The light section sensors of the LxS 36 series are designed for the following areas
of application:
LES 36: Edge and height measurement
LPS 36: 2D/3D measurement of free-form surfaces
LRS 36: Single- or multiple-track presence and absence monitoring
CAUTION
Observe intended use!
Only operate the device in accordance with its intended use. The protection
of personnel and the device cannot be guaranteed if the device is operated
in a manner not complying with its intended use.
Leuze electronic GmbH + Co. KG is not liable for damages caused by
improper use.
Read the technical description before commissioning the device. Knowledge
of this technical description is an element of proper use.
NOTICE
Comply with conditions and regulations!
Observe the locally applicable legal regulations and the rules of the employ-
er's liability insurance association.

EN
17
Foreseeable misuse
Any use other than that defined under "Intended use" or which goes beyond that
use is considered improper use.
In particular, use of the device is not permitted in the following cases:
- Rooms with explosive atmospheres
- Circuits relevant to safety
- For medicinal purposes
Competent persons
Connection, mounting, commissioning and adjustment of the device must only be
carried out by competent persons.
Prerequisites for competent persons:
- They have a suitable technical education.
- They are familiar with the rules and regulations for occupational safety and
safety at work.
- They are familiar with the technical description of the device.
- They have been instructed by the responsible person on the mounting and
operation of the device.
Certified electricians
Electrical work must be carried out by a certified electrician.
Due to their technical training, knowledge and experience as well as their familiarity
with relevant standards and regulations, certified electricians are able to perform
work on electrical systems and independently detect possible dangers.
In Germany, certified electricians must fulfill the requirements of accident-preven-
tion regulations BGV A3 (e.g. electrician foreman). In other countries, there are
respective regulations that must be observed.
Disclaimer
Leuze electronic GmbH + Co. KG is not liable in the following cases:
- The device is not being used properly.
- Reasonably foreseeable misuse is not taken into account.
- Mounting and electrical connection are not properly performed.
- Changes (e.g., constructional) are made to the device.
NOTICE
Do not modify or otherwise interfere with the device.
Do not carry out modifications or otherwise interfere with the device.
The device must not be tampered with and must not be changed in any way.
The device must not be opened. There are no user-serviceable parts inside.
Repairs must only be performed by Leuze electronic GmbH + Co. KG.

EN
18
Laser safety notices
ATTENTION, LASER RADIATION – LASER CLASS 2M
Never look directly into the beam or point the beam in the direction of tele-
scope users!
The device satisfies the requirements of IEC 60825-1:2007 (EN 60825-1:2007)
safety regulations for a product in laser class 2M as well as the
U.S. 21 CFR 1040.10 regulations with deviations corresponding to "Laser Notice
No. 50" from June 24th, 2007.
Never look directly into the laser beam or in the direction of reflecting laser
beams.
If you look into the beam path over a longer time period, there is a risk of injury
to the retina.
Do not point the laser beam of the device at persons!
Interrupt the laser beam using a non-transparent, non-reflective object if the
laser beam is accidentally directed towards a person.
When mounting and aligning the device, avoid reflections of the laser beam
off reflective surfaces!
CAUTION! The use of operating or adjusting devices other than those speci-
fied here or carrying out of differing procedures may lead to dangerous expo-
sure to radiation.
The use of optical instruments or devices (e.g., magnifying glasses, binocu-
lars) with the product will increase eye danger.
Adhere to the applicable legal and local regulations regarding protection from
laser beams.
The device must not be tampered with and must not be changed in any way.
There are no user-serviceable parts inside the device.
Repairs must only be performed by Leuze electronic GmbH + Co. KG.

EN
19
ATransmitter
BReceiver
COptical axis
NOTICE
Affix laser information and warning signs!
Laser warning and laser information signs are affixed to the device (see on
page 2):
ALaser aperture
BLaser warning sign
CLaser information sign with laser parameters
Also included with the device are self-adhesive laser warning and laser informa-
tion signs (stick-on labels) in multiple languages (see on page 3).
Affix the laser information sheet to the device in the language appropriate for
the place of use.
When using the device in the US, use the stick-on label with the "Complies
with 21 CFR 1040.10" notice.
Affix the laser information and warning signs near the device if no signs are
attached to the device (e.g., because the device is too small) or if the attached
laser information and warning signs are concealed due to the installation
position.
Affix the laser information and warning signs so that they are legible without
exposing the reader to the laser radiation of the device or other optical radi-
ation.
NOTICE
The mounting instructions can be found in the technical description, chapter 5.
NOTICE
Protection class IP 67 is achieved only if the connectors and caps are screwed
into place!
1
1
1
2

EN
20
Electrical connection / Commissioning
Initial commissioning
The light section sensor is configured via Ethernet with a PC and installed LxSsoft
software before being integrated in the process control.
Connect voltage supply (connection X1) and Ethernet (connection X2).
Switch on operating voltage, green LED must illuminate. The sensor display
shows the alignment aid and the status display.
Set the Ethernet address on the PC (Firewall ports to be opened:
ports 9008 + 5634).
LxS 36 default: IP address 192.168.060.003, net mask 255.255.255.0.
Install configuration software LxSsoft provided on the supplied CD.
Configure light section sensor with the configuration software.
ATTENTION
Before connecting the device, be sure that the supply voltage agrees with the
value printed on the name plate.
Only have the electrical connection performed by certified electricians.
Ensure that the functional earth (FE) is connected correctly.
Fault-free operation is only guaranteed if the functional earth is connected
properly.
If faults cannot be rectified, take the device out of operation. Protect the
device from accidentally being started.
NOTICE
UL applications
For UL applications, use is only permitted in Class 2 circuits in accordance
with the NEC (National Electric Code).
NOTICE
Protective Extra Low Voltage (PELV)
The device is designed in accordance with safety class III for supply with
PELV (Protective Extra-Low Voltage).
3
