LGB 20271 User manual

DAS VORBILD
Zu Beginn des 20. Jahrhunderts
erweiterte die Rhätische Bahn Ihr
Streckennetz von Landquart aus über
Chur nach Disentis und Thusis. Dies
machte die Beschaffung neuer
Lokomotiven notwendig.
Zwischen 1889 und 1896 hatte die
RhB bereits acht dreigekuppelte
Dampfloks vom Typ G 3/4 beschafft.
Die Bahn orderte 1902 acht weitere,
leicht vergrößerte 1'C-Dampfloko-
motiven der gleichen Baureihe von
der Schweizer Lokomotiv- und
Maschinenfabrik (SLM) in Winterthur,
darunter die G 3/4 Nr. 11. Fünf Jahre
später folgten zwei weitere G 3/4 für
die neu eröffnete Strecke von Davos
nach Filisur.
Als im ersten Weltkrieg Kohle knapp
und extrem teuer wurde, beschloss
die RhB, ihr Streckennetz zu elektrifi-
zieren. Daher wurden die meisten
RhB-Dampfloks ab 1920 an andere
Bahnen verkauft. Die G 3/4 11 blieb
jedoch bei der RhB und wurde im
Rangierdienst verwendet.
Im Jahr 1952 wurde die Lok bei den
Dreharbeiten des weltberühmten
"Heidi"-Films eingesetzt. Daraufhin
erhielt sie den Namen "Heidi", den
das Lokpersonal auf die Rauch-
kammertür schrieb. Zwar wurde der
Name bei verschiedenen Revisionen
entfernt, doch fand sich die Auf-
schrift nach kurzer Zeit immer wieder
auf der Rauchkammertür.
1977 wurde die Lok an die "Modell-
eisenbahnfreunde Eiger" in Zweilüt-
schinen verkauft. Hier wurde "Heidi"
vor Sonderzügen eingesetzt, bis sie
aufgrund des schlechten Zustands
ihres Dampfkessels stillgelegt wurde.
Heute ist die historische Lok im
Besitz des Club 1889, wo sie
betriebsfähig aufgearbeitet wird.
Bedienungsanleitung
Instruction
Instructions de Service
RhB-Dampflok G 3/4 11 Heidi
Art.Nr. 20271
8.869110.376 1.45 1105 Fa
Änderungen der technischen Ausführungen vorbehalten.
We reserve the right to make technical alterations without prior notice.
Modifications de constructions réservées.
Für drinnen und draussen - For indoors and outdoors
Achtung!
Verpackung und Betriebsanleitung aufbewahren!
Nicht für Kinder unter 8 Jahren geeignet, modellbedingt besteht Quetsch-
und Klemmgefahr durch Antriebsgestänge der Lok.
Nicht für Kinder unter 8 Jahren geeignet, wegen funktions- und modellbe-
dingter scharfer Kanten und Spitzen.
Attention!
This product is not for children under 8 years of age. It has moving parts
that can pinch and bind.
This product is not for children under 8 years of age. This product has
small parts, sharp parts and moving parts.
Attention!
Veuillez conserver l’emballage et le mode d’emploi!
Ne convient pas aux enfants de moins de 8 ans. L’embiellage de la loco-
motive peut pincer les doigts de jeunes enfants.
Ne convient pas aux enfants de moins de 8 ans. Présence de petits élé-
ments susceptibles d’être avalés.
Attenzione!
Conservare l’imballo e le istruzioni per l’uso!
Non adatto a bambini di età inferiore agli 8 anni poiché vi è possibilità a
pericolo di schiacciamento delle dita quando il treno è in funzione.
Non adatto a bambini di età inferiore agli 8 anni in quanto le strutture pre-
sentano spigoli vivi e punte accuminate.
Atención!
Guardar el carton de embalaje y las Instrucciones para el uso!
No adecuado para niños menores de 8 años. Según el modelo, existe el
peligro de sufrir contusiones o de cogerse los dedos a causa del varillaje
de accionamiento de la locomotora. No adecuado para niños menores de
8 años, debido a cantos y puntas peligrosas condicionadas por la función
o el modelo.
Attentie!
Verpakking en gebruiksaanwijzing bewaren!
Niet geschikt voor kinderen onder de 8 jaar omdat deze loc aandrijfstan-
gen bezit waaraan kinderen zich kunnen bezeren.
Niet geschikt voor kinderen onder de 8 jaar omdat dit model funktionele
scherpe kanten en punten bezit.

DC
0-24 V
...
CERTIFIKAT
GARANTIE
Unsere Produkte sind Präzisions-
wertarbeit in Design und Technik. Wie bei
einer wertvollen Uhr werden feinstme-
chanische Präzisionsteile von Hand ge-
fertigt. Permanente Materialkontrollen,
Fertigungskontrollen und die Endkon-
trolle vor Auslieferung garantieren unser
gleichbleibend hohes Qualitätsniveau.
Um wirklich ungetrübten Spaß zu haben,
lesen Sie bitte diese Garantie- und
Bedienungsanleitung.
Wir (ERNST PAUL LEHMANN PATENT-
WERK) auf dieses Produkt weltweit eine
Garantie von 2 Jahren ab dem Erstkauf
für Fehlerfreiheit von Material und
Funktion, sofern dieses Produkt mit
Kaufbeleg bei einem von uns autorisier-
ten Fachhändler erworben wurde.
Bei berechtigten Reklamationen innerhalb
von 2 Jahren nach Kaufdatum werden wir
gegen Vorlage des entsprechenden
Kaufbelegs nach unserem Ermessen
kostenlos nachbessern, bzw. kostenlosen
Ersatz liefern. Sollten Nachbesserung
oder Ersatzlieferung unmöglich sein, so
räumen wir Ihnen nach unserem Er-
messen eine angemessene Minderung
ein oder erstatten Ihnen statt dessen den
Kaufpreis zurück.
Unabhängig von diesen Garantie-
leistungen bleiben Ihnen selbstverständ-
lich Ihre gesetzlichen Ansprüche insbe-
sondere wegen Sachmängel erhalten.
Um einen Anspruch auf Garantieleistung
geltend zu machen, übergeben Sie bitte
das beanstandete Produkt, zusammen
mit dem Kaufbeleg, Ihrem von uns auto-
risierten Händler. Um einen autorisierten
Händler zu finden, wenden Sie sich bitte
an eine der unten aufgeführten Service-
Abteilungen. Sie können das Produkt
auch, zusammen mit dem Kaufbeleg, an
eine der beiden unten aufgeführten
Serviceabteilungen einschicken. Die
Einsendung erfolgt zu Ihren Lasten.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telefon [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92 121
USA
Tel: [phone]
Bitte beachten Sie:
- Für Schäden durch unsachgemäße
Behandlung oder Fremdeingriff sowie für
Verschleißteile besteht kein Garantie-
anspruch.
- Transformatoren und Regler unterliegen
strengen CE-UL-Vorschriften und dürfen
nur vom Hersteller geöffnet und repariert
werden. Zuwiderhandlungen bewirken
zwingend Garantieverlust und generelle
Reparaturverweigerung.
- Nur für USA: Diese Garantie gibt Ihnen
genau definierte Rechte. Weiterhin ver-
bleiben Ihnen unter Umständen je nach
Bundesstaat weitere Rechte.
Wir sind sehr stolz auf unsere Produkte.
Wir alle hoffen, daß sie Ihnen viele Jahre
lang Freude bereiten.
GARANTIE
Nos produits de qualité supérieure sont le
résultat du mariage de l’innovation et de
la technologie. À l’instar d’une montre
précieuse, tous les composants sont
fabriqués à la main par nos artisans méti-
culeux. Un programme rigoureux d’assu-
rance de la qualité, de la sélection des
matériaux à l’assemblage et aux vérifica-
tions avant sortie des ateliers, garantis-
sent un haut niveau de qualité constante.
Afin d’obtenir la plus grande satisfaction
de ce produit, veuillez lire la fiche d’ins-
tructions ainsi que cette garantie.
Nous (Ernst Paul Lehmann Patentwerk)
garantissons ce produit, à l’échelle mon-
diale, contre tout vice de matière et de
fabrication, pendant deux ans à partir de
la date d’achat par l’acheteur original, si le
produit a été acheté chez un détaillant
autorisé.
Si vous demandez un recours en garantie
pour un motif jugé recevable, joignez la
preuve de l’achat chez un détaillant auto-
risé et nous réparerons ou remplacerons
le produit à notre discrétion. S’il s’avère
impossible de réparer ou de remplacer le
produit, nous rembourserons, à notre
discrétion, tout ou partie du prix d’achat.
Vous pouvez disposer d’autres droits
légaux en plus de cette garantie, en parti-
culier en cas de vice de matière.
Pour initier une demande de règlement
au titre de cette garantie, veuillez ramener
le produit, avec la preuve d’achat, à votre
revendeur autorisé. Pour trouver l’adres-
se d’un revendeur autorisé, veuillez entrer
en rapport avec l’un des Centres de servi-
ce après-vente cidessous. Vous pouvez
également renvoyer le produit, avec la
preuve d’achat, directement à l’un des
Centres de service après-vente ci-des-
sous. L’expéditeur est responsable des
frais d’expédition, de l’assurance et des
frais de douane.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str 1-5
90475 Nürnberg
ALLEMAGNE
Tel : [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego CA 92121
ÉTATS-UNIS
Tel : [phone]
Veuillez bien noter que :
- Cette garantie ne couvre pas les dom-
mages résultat d’une utilisation inadé-
quate, ni de modification/réparation non
autorisée. Cette garantie ne couvre pas
l’usure normale.
- Les transformateurs et commandes
sont conformes aux normes rigoureuses
CE et UL et ne peuvent être ouverts et
réparés que par le fabricant. Toute viola-
tion à cet égard entraînera la perte impé-
rative de tous les droits de garantie et un
refus de toutes réparations, quelles qu’el-
les soient.
- États-Unis uniquement : Cette garantie
vous donne des droits légaux spéci-
fiques, et vous pouvez également avoir
d’autres droits qui varient d’un État à l’autre.
Nous sommes très fiers de nos produits
et nous vous souhaitons des années d’a-
musement inoubliables avec votre hobby
qui est également le nôtre.
WARRANTY
This precision product is made using
quality designs and technology. Like a
fine timepiece, it has been crafted by
hand. Constant monitoring of materials
and assembly, together with final testing,
ensure a consistent level of high quality.
To get the most enjoyment from this
product, we encourage you to read the
instructions and this warranty.
We (Ernst Paul Lehmann Patentwerk)
warrant this product worldwide for two
years from the date of original consumer
purchase against defects in materials and
workmanship, if purchased from an
authorized retailer.
If you have a valid warranty claim, includ-
ing proof of purchase from an authorized
retailer, we will repair or replace the prod-
uct at our discretion. If it is impossible to
repair or replace the product, we will
refund all or a reasonable portion of the
purchase price at our discretion.
Of course, you may have other legal
rights independent of this warranty, par-
ticularly in the case of material defects.
To make a claim under this warranty,
please bring the product, with the proof
of purchase, to your authorized retailer.
To find an authorized retailer, please con-
tact one of the service departments listed
below. You may also send the product,
with the proof of purchase, directly to one
of the service departments listed below.
You are responsible for any shipping
costs, insurance and customs fees.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telephone: [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
Please note:
- This warranty does not cover damage
caused by improper use or unauthorized
modifications/repairs. This warranty does
not cover normal wear and tear.
- Transformers and controls are subject
to strict CE and UL regulations and may
only be opened and repaired by the man-
ufacturer. Any violations automatically
void this warranty and prevent any repair
by us.
- U.S. only: This warranty gives you spe-
cific legal rights, and you may also have
other rights which vary from State to
State.
We are very proud of our products, and
all of us sincerely hope they give you
many years of enjoyment!
Wolfgang, Rolf, Johannes
Richter

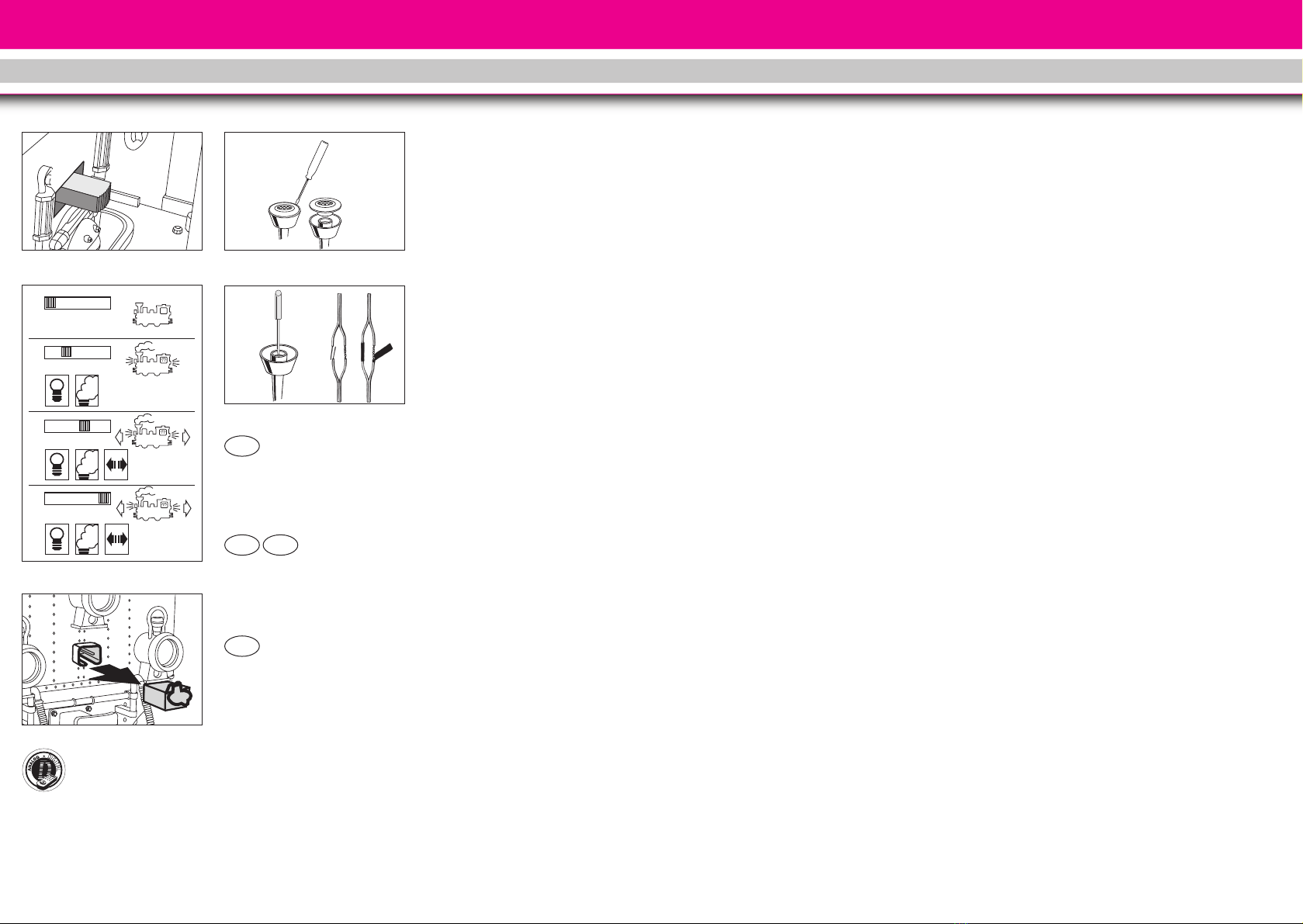

Abb. 1, 2: Betriebsartenschalter
Abb. 3: Mehrzweck-Steckdose
Abb. 4, 5: Dampfentwickler austauschen
Fig. 1, 2: Power control switch
Fig. 3: Multi-purpose socket
Fig. 4, 5: Replacing the smoke
generator
Illustr. 1, 2: Sélecteur d’alimentation
Illustr. 3: Douille à usages multiples
Illustr. 4, 5: Remplacement du générateur
de fumée
individuell programmiert werden, so
z. B. Beschleunigung, Bremsver-
zögerung, Fahrtrichtung und vieles
andere (siehe Anleitung für Fort-
geschrittene). Diese Funktionen
können auch über das Universal-
Handy 55015 programmiert werden.
Beleuchtung
Die Beleuchtung des Modells wech-
selt mit der Fahrtrichtung. Das
Modell hat eine Mehrzweck-Steck-
dose für Flachstecker an der Rück-
wand des Führerhauses (Abb. 3).
Über die Steckdose können Sie LGB-
Wagen mit Beleuchtung oder mit
Geräuschelektronik an die Gleis-
spannung anschließen. Dazu die Ab-
deckung von der Steckdose abzie-
hen. Sollte die Abdeckung zu fest sit-
zen, diese vorsichtig mit einem klei-
nen Schraubenzieher heraushebeln.
(Jedoch nicht das äußere rechteckige
Gehäuse herausziehen.)
Sound
Um dieses Modell mit Sound auszu-
statten, empfehlen wir folgende Artikel:
- 65000 Europäisches Dampf
Sound-Modul
- 65011 Standgeräusch-
Stromversorgung
Die Standgeräusch-Stromversorgung
65011 wird beim Betrieb mit dem
LGB-Mehrzugsystem nicht benötigt.
Falls in der Lok nicht genug Platz ist
oder Sie die Lok nicht demontieren
wollen, kann das Sound-Modul in
einem Wagen platziert werden und
über die Mehrzweck-Steckdose an
die Lok angeschlossen werden.
Dampfentwickler
Das Modell ist mit einem Dampf-
entwickler ausgestattet. Ein Fläschchen
mit LGB-Dampf- und Reinigungs-
flüssigkeit liegt bei. Den Schornstein
nur zur Hälfte mit der Flüssigkeit fül-
len. Wenn zu viel Flüssigkeit verwen-
det wird, kann diese nicht verdampfen.
Achtung! Das Heizelement in der
Mitte des Dampfentwicklers nicht
berühren. Es ist heiß und zerbrech-
lich. Nicht für Kinder. Benutzung nur
durch Erwachsene!
Achtung! Nur LGB-Dampf- und
Reinigungsflüssigkeit (50010) ver-
wenden. Andere Flüssigkeiten kön-
nen Ihre Lok beschädigen. Hinweise
auf der Probepackung bzw. der
Flasche 50010 beachten.
Hinweis: Der Dampfentwickler kann
“trocken” ohne Dampfflüssigkeit
betrieben werden.
Stromversorgung
Achtung! Um Sicherheit und Zuver-
lässigkeit zu gewährleisten, darf das
Modell nur mit LGB-Trafos und
Fahrreglern betrieben werden. Bei
Verwendung von anderen Trafos
wird Ihre Garantie ungültig.
Für dieses Modell einen LGB-Trafo
mit mindestens 1 A Fahrstrom ein-
setzen. Weitere Informationen über
die LGB-Trafos und Fahrregler zur
Verwendung im Haus oder im Freien
und über das Mehrzugsystem finden
Sie im LGB-Katalog.
Achtung! Nach längerer Benutzung
kann Abrieb durch mechanische Teile
entstehen, der sich in Teppichen und
anderen Materialien festsetzt.
Bedenken Sie dies beim Aufbau der
Gleise. Bei Schäden übernimmt Ernst
Paul Lehmann Patentwerk keine
Haftung.
WARTUNG
Schwierigkeitsgrade der
Wartungsarbeiten
- Einfach
- Mittel
- Fortgeschritten
4 53
DAS MODELL
Dieses detaillierte und wetterfeste
Modell ist reichhaltig ausgestattet:
- werkseitig eingebauter MZS-
Decoder on board für analog und
digital
- Führerstandstüren zum Öffnen
- Rauchkammertür zum Öffnen
- vierstufiger Betriebsartenschalter
- gekapseltes Getriebe mit
siebenpoligem Bühler-Motor
- drei angetriebene Achsen
- ein Haftreifen
- acht Stromabnehmer
- Spannungsbegrenzungs-System
- Dampfentwickler
- flackerndes Licht aus der
Feuerbüchse
- automatisch in Fahrtrichtung
wechselnde Beleuchtung
- Mehrzweck-Steckdose mit Sicherung
- Länge: 370 mm
DAS LGB-PROGRAMM
Dieses LGB-Modell gehört zum
umfangreichen LGB-Programm mit
mehr als 600 hochwertigen Modell-
bahnen, Gleisen und Zubehör der
Baugröße G. Informationen über das
LGB-Programm finden Sie im großen
LGB-Katalog und im Internet bei
www.lgb.de
BEDIENUNG
Betriebsarten
Das Modell hat einen vierstufigen
Betriebsarten-Schalter im Führer-
stand (Abb. 1, 2):
Position 0: Stromlos abgestellt
Position 1: Beleuchtung und
Dampfentwickler einge-
schaltet
Position 2: Lokmotor, Dampfent-
wickler und Beleuchtung
eingeschaltet
Position 3: wie Position 2 (werksei-
tige Einstellung bei Aus-
lieferung)
Achtung! Nicht mehrere Triebfahr-
zeuge mit unterschiedlichem Anfahr-
verhalten zusammenkuppeln, da dies
zu Getriebeschäden führen kann.
Mehrzugsystem
Das Modell ist bereits werkseitig mit
Decoder onboard für das LGB-
Mehrzugsystem ausgerüstet. Es
kann unverändert auf herkömmli-
chen analogen Anlagen oder mit dem
digitalen Mehrzugsystem eingesetzt
werden. Zum Einsatz mit dem LGB-
Mehrzugsystem ist das Modell auf
Lokadresse 03 programmiert.
Informationen zum Programmieren
der Lokadresse finden Sie in den
Anleitungen der einzelnen MZS-
Regler.
Beim Betrieb mit dem Mehrzug-
system können Funktionen der Lok
ferngesteuert werden. Über die
Beleuchtungstaste (“9” bei Handys)
wird die Lokbeleuchtung ein- und
ausgeschaltet. Über die Funktions-
taste 7 lässt sich der Dampfent-
wickler aus- und einschalten.
Beim Betrieb mit dem Mehrzug-
system verfügt die Lok über eine
Lastnachregelung: Die Motordreh-
zahl (und damit unter normalen
Bedingungen die Geschwindigkeit)
wird konstant gehalten, auch wenn
sich die Belastung der Lok ändert, z.
B. in Kurven oder auf Steigungen.
Die Lastnachregelung funktioniert
nicht bei Höchstgeschwindigkeit, da
dann keine Spannungsreserve zur
Verfügung steht.
Falls gewünscht, können zahlreiche
Funktionen des Decoder onboard mit
einem PC über das MZS-PC-
Decoderprogrammiermodul 55045
USA GB
F
D
4
0 1 2 3
1
01 2 3
01 2 3
01 2 3
01 2 3
2
3
5

Achtung! Bei unsachgemäßer Wart-
ung wird Ihre Garantie ungültig. Um
fachgerechte Reparaturleistungen zu
erhalten, wenden Sie sich an Ihren
Fachhändler oder an die LGB-
Service-Abteilung (siehe Autorisierter
Service).
Hinweis: Für Experten gibt es weitere
Wartungsanleitungen für viele LGB-
Artikel im Internet unter www.lgb.de
Schmierung 
Die Achslager und die Lager des
Gestänges hin und wieder mit je
einem Tropfen LGB-Pflegeöl (50019)
ölen.
Reinigung 
Sie können das Gehäuse Ihres Modells
mit einem milden Reinigungsmittel
reinigen. Das Modell nicht in das
Reinigungsmittel eintauchen.
Austauschen der Glühlampen 
Lampen (vorne): Lampengehäuse
vom Modell abziehen. Eingesteckte
Glühlampe aus dem Sockel ziehen.
Neue Glühlampe einstecken. Modell
wieder zusammenbauen.
Lampen (hinten): Lampengehäuse
abschrauben. Eingesteckte Glüh-
lampe aus dem Sockel ziehen. Neue
Glühlampe einstecken. Modell wie-
der zusammenbauen.
Innenbeleuchtung: Glühlampe mit
einer Pinzette aus der Fassung ziehen.
Neue Glühlampe einstecken.
Austauschen des
Dampfentwicklers 
- Abdeckung aus dem Schornstein
ziehen (Abb. 4).
- Beschädigten Dampfentwickler
(Schornsteineinsatz) mit einer
Spitzzange oder einer Pinzette aus
dem Schornstein ziehen.
- Kabel durchtrennen.
- Kabel mit dem neuen Dampfent-
wickler verbinden. Dabei die abiso-
lierten Kabelenden verdrehen und
isolieren (Abb. 5).
- Neuen Dampfentwickler in den
Schornstein schieben.
- Modell wieder zusammenbauen.
Austauschen des Haftreifens 
Bevor der Haftreifen ausgetauscht
werden kann, muss das Getriebe
ausgebaut werden:
- Sechskantschrauben entfernen, mit
denen die Treibstangen und Kuppel-
stangen an den mittleren Treib-
rädern befestigt sind. Treibstangen
von den Rädern abziehen.
- Auf der Unterseite des Getriebes
sind fünf Schrauben. Zweite und
fünfte Schraube von vorne lösen.
- Getriebe aus dem Fahrgestell ziehen.
- Sechskantschrauben entfernen,
mit denen die Kuppelstangen an
den Treibrädern befestigt sind.
Kuppelstangen abnehmen.
- Mit einen kleinen flachen
Schraubendreher den alten
Haftreifen entfernen:
- Den alten Haftreifen aus der Rille
(Nut) im Treibrad hebeln.
- Vorsichtig den neuen Haftreifen
über das Rad schieben und in die
Rille (Nut) des Rads einsetzen.
- Überprüfen, dass der Haftreifen
richtig sitzt.
- Modell wieder zusammenbauen.
Ersatzteile
50010 Dampf- und Reinigungsöl
50019 Pflegeöl
51020 Getriebefett
62201 Universalmotor mit kurzer
Welle
63120 Stromabnehmerkohlen mit
Hülsen, 8 Stück
(2 Packungen nötig)
63218 Schleifkontakte, 2 Stück
65853 Schornsteineinsatz, 5 V
68511 Steckglühlampe klar, 5 V,
10 Stück
69104 Haftreifen 37,5 mm,
10 Stück
6

ANLEITUNG FÜR
FORTGESCHRITTENE
MZS-Decoder onboard
Programmieren der Funktionswerte
Zahlreiche Funktionen des Decoder
onboard können individuell program-
miert werden. Dazu werden Funktions-
werte in Registern (Configuration
Variables - CVs) mit einem PC über
das MZS-PC-Decoderprogrammier-
modul 55045 programmiert. Sie
können die Funktionswerte auch mit
dem Universal-Handy 55015 pro-
grammieren.
Hinweise:
- Zum normalen Betrieb ist es nicht
notwendig, die Funktionswerte zu
ändern.
- Um bei Fehlprogrammierungen den
Auslieferungszustand der wichtig-
sten Register des MZS-Decoders
wieder zu programmieren, Funk-
tionswert 55 in Register CV 55 ein-
geben. Dabei wird auch die Lok-
adresse wieder auf den werkseiti-
gen Wert programmiert. Beim
Programmieren mit 55015 den
Programmiermodus “P” wählen (in
der Anzeige erscheint “P --”). Dann
aufeinander folgend 6, 5 und 5 ein-
geben und rechte Pfeiltaste drü-
cken. Die Anzeige zeigt erneut “P --
”: 5, 5 und 5 eingeben und noch-
mals rechte Pfeiltaste drücken.
7

8
Programmiert werden folgende CVs:
Register Belegung Bereich Werkseitige
Einstellung
CV1 Lokadresse (00-22) [3]
CV2 Anfahrspannung (0-255) [2]
Spannungswert bei Fahrstufe 1 - falls Lok erst in höherer
Fahrstufe anfährt, Wert erhöhen.
CV3 Beschleunigung (1 = schnelle Beschleunigung, (1-255) [3]
255 = langsame B.)
CV4 Verzögerung (1 = schnelles Bremsen, (1-255) [3]
255 = langsames Bremsen)
CV5 Maximale Fahrpannung (1-255) [255]
Spannungswert für höchste Fahrstufe - wenn geringere
Höchstgeschwindigkeit gewünscht wird, Wert verringern.
CV5 nach Eingabe von CV6 (beim Programmieren mit älteren
55015) Funktionswert im zu programmierenden Register
CV6 CV-Nr. des zu programmierendes Register
(beim Programmieren mit älteren 55015)
CV29 NMRA-Konfiguration [4]
Bit-Programmierung
Bit 1: Fahrtrichtung, 0 = normal, 1 = invers [0]
Bit 2: Fahrstufen, 0 = 14 (LGB), 2 = 28 [0]
Bit 3: Analogbetrieb, 0 = gesperrt, 4 = möglich [4]
Bit 4: nicht besetzt [0]
Bit 5: Fahrstufentabelle, 0 = werkseitig programmiert,
16 = vom Anwender programmiert [0]
Bit 6: Adressbereich, 0 = 0-127 (LGB), 32 = 128-10039 [0]
Zum Programmieren die Werte für die einzelnen Bits
addieren und das Ergebnis als Funktionswert programmieren.
Hinweis: Um eine Lok auf inverse Fahrtrichtung zu
programmieren (z. B. F7 A-B-A-Kombination),
Funktionswert 5 programmieren
Achtung! Lokadressen 128-10039 und 28 Fahrstufen sind
nicht mit dem LGB-MZS verwendbar
CV49 Spannungswert für Funktionsausgang F1 (1-32) [32]
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV50 Spannungswert für Lichtausgänge (siehe CV49) (1-32) [5]
CV51 Schalttaste für Funktionsausgang F1 [13]
0 = Lichttaste 9
1 = Taste 1 (Tasten 2-8 nicht belegt)
9 = Taste 1 (Tasten 2-8 ebenfalls belegt)
10 = Taste 2
11 = Taste 3
12 = Taste 4
13 = Taste 5
14 = Taste 6
15 = Taste 7
16 = Taste 8

64 = Lichttaste 9 (ein nur bei Rückwärtsfahrt)
65 = Taste 1 (ein nur bei Rückwärtsfahrt)
128 = Lichttaste 9 (ein nur bei Vorwärtsfahrt)
129 = Taste 1 (ein nur bei Vorwärtsfahrt)
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV52 Schalttaste Licht vorne (siehe CV51) [128]
CV53 Schalttaste Licht hinten (siehe CV51) [64]
CV54 LGB-Konfiguration [2]
Bit-Programmierung
Bit 1: Übernahme-Funktion, 0 = aus, 1 = ein [0]
Bit 2: Lastnachregelung mit MZS, 0 = aus, 2 = ein [2]
Bit 3: Lastnachregelung ananlog, 0 = aus, 4 = ein [0]
Bit 4: nicht besetzt
Bit 5: 0 = F1 konstant, 16 = F1 blinkend [0]
Bit 6: 0 = F2 konstant, 32 = F2 blinkend [0]
Bit 7: Soundfunktion (0 oder 64) [0]
Bit 8: Soundfunktion (0 oder 128) [0]
Zum Programmieren die Werte für die einzelnen Bits
addieren und das Ergebnis als Funktionswert programmieren.
Die Werte für Bit 5-8 variieren von Lok zu Lok. Die Werte
für Ihre Lok können über das MZS-PC-Decoder-
programmiermodul 55045 ausgelesen werden.
Übernahme-Funktion ein: Beim Betrieb mit 55015 kann
nach Anwählen der Lok die Reglerstellung 2 Sekunden
lang nachgeregelt werden, ohne dass die Lok anhält
CV55 Wiederherstellen des Auslieferungszustands
Programmierung:
6-55->
5-55->
CV56 Spannungswert für Funktionsausgang F2 (1-32) [5]
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV57 Schalttaste für Funktionsausgang F2 (siehe CV51) [15]
CV58 Pausen-Pendelzeit (Analogbetrieb) (0,5 Sekunden x Wert) (0-255) [0]
Wenn die analoge Fahrspannung umgepolt wird, wartet
die Lok entsprechend der eingestellten Zeit, bevor sie in
der neuen Fahrtrichtung anfährt
CV60 Lastnachregelung: Maximaler Nachregelfaktor (1-255) [4]
Legt maximale Erhöhung oder Verringerung des Spannungs-
werts fest, der pro Zeiteinheit (aus CV61) nachgeregelt wird.
1 = kleine Nachregelungsschritte, 255 = große Nach-
regelungsschritte Werkseitige Programmierung ist optimal
an LGB-Motoren angepasst.
CV61 Lastnachregelung: Nachregelgeschwindigkeit (0-255) [16]
Legt fest, wie oft pro Sekunde nachgeregelt wird - ob die
Lok auf Kurven und Steigungen sofort oder träge reagiert
0 = schnelle Nachregelung, 255 = sehr langsame Nachregelung
CV62 Lastnachregelung: Nachregelstärke (0-255) [255]
Begrenzt die Nachregelung auf eine maximale Abweichung
9

10
vom Sollwert. Bei besonders großen Belastungen des
Motors wird nur bis zu diesem Differenzwert nachgeregelt -
für realistischeren Betrieb, damit Loks z. B. bei Bergfahrt
nicht voll nachregeln.
0 = keine Nachregelung, 255 = maximale Nachregelung
CV 67 Fahrstufentabelle vom Anwender programmiert (siehe CV 29) (0-255)
bis Die Geschwindigkeitstabelle wird immer mit 28 Werten
CV 94 abgelegt, die in CV 67 bis CV 94 programmiert werden.
Beim Betrieb mit dem LGB-MZS wird jeder zweite Wert
übersprungen (14 Fahrstufen).
Werkseitig programmierte Fahrstufentabelle:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Vorgeladene Werte der programmierbaren Kurve:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112,
120, 128, 136, 144, 152, 160, 168, 176, 184, 192, 208,
224, 240, 255
Hinweis: Fahrstufentabelle ist werkseitig programmiert
und braucht nicht verändert werden. Zum Programmieren
MZS-PC-Decoderprogrammiermodul 55045 empfehlenswert.
Beispiel zur Bit-Programmierung:
CV 29: Die Lok soll mit inverser Fahrtrichtung mit vom
Anwender programmierter Fahrstufentabelle fahren,
Analogbetrieb soll möglich sein:
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0. 1+4+16=21.
Also CV 29 auf Funktionswert 21 programmieren.

11
Beim Programmieren mit neueren
Universal-Handys 55015P (“parallel”
mit Programmiermodus “C”) und
MZS-PC-Decoderprogrammier-
modulen 55045 werden alle Werte
direkt programmiert.
Programmieren mit älteren
Universal-Handys 55015 (mit
Programmiermodus "P"):
- Register CV 1 bis CV 4 können
direkt programmiert werden,
indem der gewünschte
Funktionswert in das betreffende
Register eingetragen wird.
- Für höhere CVs gilt:
- In Register CV 6 die Nummer des
zu programmierenden Registers
eintragen.
- In Register CV 5 wird dann der
gewünschte Funktionswert
programmiert.
Programmierbeispiel:
Übernahme-Funktion einschalten
(Register CV 54 auf Funktionswert 3
programmieren).
Programmierablauf:
- Anzeige zeigt “P --”
- Register CV 6 wählen (Taste 6
drücken).
- 54 eingeben (zu programmieren-
des Register).
- Programmierablauf auslösen
(rechte Pfeiltaste drücken).
- Anzeige zeigt “P --”
- Register CV 5 wählen (Taste 5
drücken).
- 3 eingeben (zu programmierender
Funktionswert).
- Programmierablauf auslösen
(rechte Pfeiltaste drücken).
AUTORISIERTER SERVICE
Bei unsachgemäßer Wartung wird
Ihre Garantie ungültig. Um fachge-
rechte Reparaturleistungen zu erhal-
ten, wenden Sie sich an Ihren
Fachhändler oder an die LGB-
Service-Abteilung:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Straße 1-5
D-90475 Nürnberg
DEUTSCHLAND
Tel.: [phone]
Telefax: (0911) 83707 70
Die Einsendung erfolgt zu Ihren
Lasten.
Hinweis: Informationen zur LGB und
zu LGB-Vertretungen in aller Welt fin-
den Sie im Internet unter www.lgb.de
VORSICHT! Dieses Modell ist nicht
für Kinder unter 8 Jahren geeignet.
Das Modell hat kleine, scharfe und
bewegliche Teile. Am Lokgestänge
besteht Quetsch- und Klemmgefahr!
Verpackung und Bedienungsanleit-
ung aufbewahren.
Artikel, technische Daten und Liefer-
daten können sich ohne Voran-
kündigung ändern. Einige Artikel
sind nicht überall und über alle
Fachhändler erhältlich. Einige Ab-
bildungen zeigen Handmuster. LGB,
LGB of America, LEHMANN und der
LGB TOYTRAIN-Schriftzug sind ein-
getragene Marken der Firma Ernst
Paul Lehmann Patentwerk, Nürnberg,
Deutschland. Andere Marken sind
ebenfalls geschützt. © 2005 Ernst
Paul Lehmann Patentwerk.

20271
RhB Heidi G 3/4 Steam Loco
THE PROTOTYPE
During the early 20th century, the
Rhäthische Bahn (RhB) extended its
rail network from Landquart via Chur
to Disentis and Thusis. This necessi-
tated the purchase of new locomo-
tives.
Already between 1889 and 1896, the
RhB had obtained eight 2-6-0 G 3/4
steam locos. In 1902, the railroad
ordered eight additional, slightly
enlarged locomotives of the same
type from the Schweizer Lokomotiv-
und Maschinenfabrik (Swiss
Locomotive and Machine Works,
SLM) in Winterthur, including G 3/4
No. 11. Five years later, the RhB pur-
chased two additional G 3/4 for the
newly opened line from Davos to
Filisur.
During the coal shortages of World
War I, the RhB decided to convert
their network to electric catenary
operation. As catenary installation
progressed, most RhB steam locos
were sold to other railroads starting
in 1920. However, the G 3/4 11
remained with the RhB and was used
for switching duties and as a backup
in case of power failures.
In 1952, the loco was used during
the filming of the world-famous
"Heidi" movie. The now-famous loco
was called "Heidi," and the loco crew
painted this name on the smokebox
door. Even though the lettering was
removed whenever the loco was
overhauled in the RhB shops, it
always reappeared within a short
period of time.
In 1977, the RhB sold "Heidi" to the
"Modelleisenbahnfreunde Eiger"
(Eiger model railroad friends) in
Zweilütschinen, who used the loco to
haul special trains until the deterio-
rating condition of its boiler did not
allow further operation. Today, the
historic loco is owned by the Club
1889. The enthusiastic volunteer of
this group are restoring "Heidi," so it
can run again.
THE MODEL
This detailed replica features:
- weather-resistant construction
- factory-installed onboard decoder
for MTS and analog operation
- opening cab doors
- opening smokebox door
- four-way power control switch
- protected gearbox with s
even-pole Bühler motor
- six powered wheels
- one traction tire
- eight power pickups
- voltage stabilization circuit
- smoke generator
- automatic directional lanterns
- simulated firebox fire
- one multi-purpose socket with
circuit breaker
- length: 370 mm (14.6 in)
THE PROGRAM
This LGB model is part of the com-
prehensive LGB program of more
than 600 quality G-scale trains, track
sections and accessories. To learn
more about the many other products
in the LGB program, see the big LGB
catalog or visit www.lgb.com
OPERATION
Operating Modes
This model has a four-way power
control switch mounted inside the
cab (Fig. 1, 2):
12
GB
USA

Position 0: All power off
Position 1: Power to lights and
smoke generator
Position 2: Power to lights, smoke
generator and motor
Position 3: same as Position 2
(factory pre-set)
Attention: Do not connect this model
to other loco models with different
starting characteristics. This can
damage the internal gearing.
Multi-Train System
The model is equipped with a facto-
ry-installed onboard decoder for the
LGB Multi-Train System. It can be
used without modifications on ana-
log or digital layouts. For operation
with the Multi-Train System, the
model is programmed to loco
address 03. For information on pro-
gramming the loco address, see the
instructions for various MTS compo-
nents.
When operating with the Multi-Train
System, you can control the loco’s
functions remotely. Press the light-
ing button (“9” with remotes) to turn
the loco lights on or off. Press func-
tion button 7 to turn the smoke gen-
erator off or on.
When operating with the Multi-Train
System, the loco features a “Back-
EMF” function. This keeps the motor
speed constant (and under normal
conditions the loco speed), even
when the load of the loco changes,
for example, in curves or on grades.
This feature does not work at top
speed, because additional voltage
must be available to overcome any
added load.
If desired, numerous functions of the
onboard decoder, such as accelera-
tion, braking, direction of travel and
many others, can be programmed
using a PC and the 55045 MTS PC
Decoder Programming Module (see
Instructions for advanced users).
These functions also can be pro-
grammed from the 55015 Universal
Remote.
Lighting
This model features directional light-
ing. The model has a "flat" multi-pur-
pose socket, with a removable cover,
on the rear of the loco (Fig. 3). This
socket can be used to provide track
power to cars with lighting or sound
electronics.
To remove the cover of the socket,
pull it straight out. If the cover is
tight, gently use a small straight
screwdriver to pry it out. (Do not pull
out the rectangular outer housing.)
Sound
To equip this model with sound, we
recommend the following products:
- 65000 European Steam Sound Unit
- 65011 Sound Unit Power Storage
The 65011 is not needed when oper-
ating with the LGB Multi-Train
System.
If there is not enough space inside
the locomotive or if you prefer not to
disassemble the loco, you can place
the Sound Unit in a freight or pas-
senger car and connect it to the loco-
motive via the multi-purpose socket.
Smoke Generator
This model is equipped with a smoke
generator. A small supply of LGB
Smoke and Cleaning Fluid is included
with this model. For best operation,
fill the generator halfway with fluid. If
the generator is overfilled, it will not
convert the fluid into smoke.
Attention! Never touch the heating
element in the center of the smoke
generator. It is hot and fragile. Not
for children. Only for use by adults!
13

14
Attention! Only use LGB Smoke and
Cleaning Fluid (50010). Other fluids
may damage your locomotive.
Hint: The smoke generator can be
run “dry” without smoke fluid.
Power Supply
Attention! For safety and reliability,
operate this model with LGB power
supplies (transformers, power packs
and controls) only. The use of non-
LGB power supplies will void your
warranty.
Use this model with LGB power sup-
plies with an output of at least 1
amp. For more information on LGB
power supplies for indoor, outdoor
and multi-train operation, see the
LGB catalog.
Attention! After extended operation,
this model may leave carbon dust or
other debris around the track. This
dust and debris can stain carpet and
other materials. Consider this when
setting up your layout. Ernst Paul
Lehmann Patentwerk and LGB of
America are not liable for any dam-
ages.
SERVICE
Do-It-Yourself Service Levels
Level - Beginner
Level - Intermediate
Level - Advanced
Attention! Improper service will void
your warranty. For quality service,
contact your authorized retailer or an
LGB factory service station (see
Authorized Service).
Hint: Additional expert instructions
for many LGB products are available
at www.lgb.com.
Lubrication 
The axle bearings and the side rod
ends should be lubricated occasion-
ally with a small amount of LGB
Maintenance Oil (50019).
Cleaning 
This model can be cleaned externally
using a mild detergent and gentle
stream of water. Do not immerse this
model.
Replacing the light bulbs 
Front lights: Pull the lantern housing
away from the model. Remove and
replace the bulb. Reassemble.
Rear lanterns: Remove the screw on the
lantern. Remove the lantern. Remove
and replace the bulb. Reassemble.
Cab light: Using tweezers, remove
and replace the bulb.
Replacing the smoke generator 
- Pull the safety cover out of the
smoke stack (Fig. 4).
- Use pliers or tweezers to pull the
old smoke generator out of the
stack.
- Cut the wires to the old generator
and attach them to the replace-
ment generator (Fig. 5).
- Insulate the connections and push
the replacement generator into the
stack.
- Reassemble.
Replacing the traction tire 
The gearbox must be removed to
replace the traction tire:
- Remove the hex head screws join-
ing the drive rods and connecting
rods at the center driver wheels.
Pull the drive rods away from the
center drivers.
- There are five screws on the bottom
of the gearbox. Counting from the
front, remove the second and fifth
screws.
- Pull the gearbox away from the
chassis.

15
- Remove the hex head screws join-
ing the connecting rods to the drive
wheels. Remove the connecting
rods.
- Use a small, straight-blade screw-
driver to pry the old traction tire out
of the wheel groove.
- Use a small, straight-blade screw-
driver to gently pry the new traction
tire into the wheel groove.
- Make sure that the traction tire is
seated properly in the wheel
groove.
- Reassemble.
Maintenance parts
50010 Smoke and Cleaning Fluid
50019 Maintenance Oil
51020 Gear Lubricant
62201 Standard Motor with Short
Shaft
63120 Brushes, Assembled,
14 mm and 16mm, 8 pieces
(2 sets required)
63218 Standard Pick-Up Shoes,
2 pieces
65853 Smoke Generator, 5V
68511 Plug-In Bulb, Clear, 5V,
10 pieces
69104 Traction Tire, 37.5mm,
10 pieces
INSTRUCTIONS FOR ADVANCED
USERS
MTS Onboard Decoder
Programming functions
You can program numerous func-
tions of the onboard decoder to suit
your requirements. If you want to do
this, program the “function values” in
“registers” (CVs) using a PC and the
55045 MTS PC Decoder Programm-
ing Module. You can also program
the function values using a 55015
Universal Remote.
Hints:
- For normal operation, it is not nec-
essary to change the function val-
ues.
- If programming results in unsatis-
factory operation, you can repro-
gram the factory pre-set values of
most important CVs: Program reg-
ister CV55 to function value 55.
This also reprograms the loco
address to the factory pre-set value.
To reprogram the factory pre-set
function values with the 55015,
select programming mode “P” (dis-
plays shows “P --”). Then input 6, 5,
and 5 and press the right arrow but-
ton. The display shows “P --” again:
Input 5, 5, and 5 and press the right
arrow button again.

16
You can program the following registers:
Register Function Available Factory
values pre-set
CV1 Loco address (00-22) [3]
CV2 Starting voltage (0-255) [2]
voltage for speed setting 1 - if loco starts only at a higher
speed setting, increase value.
CV3 Acceleration (1 = fast, 255 = slow) (1-255) [3]
CV4 Braking (1 = fast, 255 = slow) (1-255) [3]
CV5 Max. voltage (1-255) [255]
Voltage for highest speed step - if a lower top speed is
desired, decrease value.
CV5 after input of CV6 (when programming with older 55015)
function value for CV to be programmed
CV6 CV to be programmed (when programming with older 55015)
CV29 NMRA configuration [4]
Bit programming
Bit 1: direction, 0 = normal, 1 = reversed [0]
Bit 2: speed steps, 0 = 14 (LGB), 2 = 28 [0]
Bit 3: analog operation, 0 = not possible, 4 = possible [4]
Bit 4: not used [0]
Bit 5: speed steps, 0 = factory-programmed,
16 = user-programmed [0]
Bit 6: address area, 0 = 0-127 (LGB), 32 = 128-10039 [0]
To program, add the values for the individual Bits and
program the resulting function value.
Hint: To program a loco to reversed direction of travel (for
example, F7 A-B-A combination), program function value 5.
Attention! Loco addresses 128-10039 and 28 speed steps
cannot be used with LGB MTS).
CV49 Voltage for function terminal F1 (1-32) [32]
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV50 Voltage for lighting terminals (see CV49) (1-32) [5]
CV51 Command for function terminal F1 [13]
0 = lighting button 9
1 = button 1 (buttons 2-8 not used)
9 = button 1 (buttons 2-8 used as well)
10 = button 2
11 = button 3
12 = button 4
13 = button 5
14 = button 6
15 = button 7
16 = button 8
64 = lighting button 9 (on only when loco is reversing)
65 = button 1 (on only when loco is reversing)
128 = lighting button 9 (on only when loco is moving forward)
129 = button 1 (on only when loco is moving forward)

17
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV52 Command for front lighting terminal (see CV51) [128]
CV53 Command for rear lighting terminal (see CV51) [64]
CV54 LGB configuration [2]
Bit programming
Bit 1: hand-off function, 0 = off, 1 = on [0]
Bit 2: MTS Back-EMF, 0 = off, 2 = on [2]
Bit 3: analog Back-EMF, 0 = off, 4 = on [0]
Bit 4: not used [0]
Bit 5: 0 = F1 constant, 16 = F1 flashing [0]
Bit 6: 0 = F2 constant, 32 = F2 flashing [0]
Bit 7: sound function (0 or 64) [0]
Bit 8: sound function (0 or 128) [0]
To program, add the values for the individual Bits and
program the resulting function value. The values for
Bits 5-8 vary between locos. The values for your loco
can be read using the 55045 MTS PC Decoder Programming
Module.
Hand-off function on: When operating with 55015, you can
adjust direction and speed for two seconds after selecting a
moving loco without causing the loco to stop.
CV55 Reset factory pre-set values for CVs
Program:
6-55->
5-55->
CV56 Voltage for function terminal F2 (1-32) [5]
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV57 Command for function terminal F2 (see CV51) [15]
CV58 Pause time (analog operation) (0.5 seconds x function value) (0-255) [0]
When the polarity of the analog track voltage is reversed,
the loco waits for the programmed time period, then
accelerates in the new direction
CV60 Back-EMF: Max. adjustment factor (1-255) [4]
Specifies the max. increase or decrease of voltage applied
during each time interval (programmed in CV61)
1 = small steps, 255 = large steps
The factory pre-set values of CV60 and CV61 are optimized for
LGB motors.
CV61 Back-EMF: Adjustment frequency (0-255) [16]
Specifies how often per second the motor voltage is adjusted -
accordingly, the loco will react to curves and grades
immediately or with a short delay
0 = immediate adjustment, 255 = maximum delay
CV62 Back-EMF: Max. Adjustment (0-255) [255]
Limits the total adjustment in motor voltage. If there is a very l
arge load on the motor, the adjustment will not exceed this
value - for more realistic operations, so that locos will slow a
bit on grades. 0 = no adjustment, 255 = maximum adjustment

18
CV67 Speed steps programmed by user (see CV29): (0-255)
to 28 speed steps are programmed in CV67 to CV94.
CV94 With LGB MTS, every second value is skipped (14 speed steps).
Factory pre-set speed steps:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76, 84,
92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Pre-set values for user-programmable speed steps:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120, 128,
136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255
Hint: The speed steps are factory pre-set and programming
is not necessary. We recommend the 55045 MTS PC Decoder
Programming Module for programming.
Example for Bit programming: a loco shall run in reverse
direction with user-programmed speed steps, analog
operation shall be possible:
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0. 1+4+16=21.
Thus, program CV 29 to function value 21.

19
When programming with newer
55015P Universal Remotes ("parallel"
with "C" programming mode) or
55045 MTS PC Decoder Pro-
gramming Modules, all function val-
ues are programmed directly.
Programming procedure with older
55015 Universal Remotes
("P" programming mode):
- Registers CV1 through CV4 can be
programmed directly by program-
ming the desired function value in
the register.
- To program higher CVs:
- In register CV6, input the number
of the register you want to pro-
gram.
- Then input the desired function
value in register CV5.
Example:
Set hand-over function to ON
(program register CV54 to function
value 3).
To program:
- Display shows “P --”
- Select register CV6 (press 6).
- Input 54 (register you want to
program).
- Execute programming (press right
arrow button).
- Display shows “P --”
- Select register CV5 (press 5).
- Input 3 (selected function value)
- Execute programming (press right
arrow button).
AUTHORIZED SERVICE
Improper service will void your war-
ranty. For quality service, contact
your authorized retailer or one of the
following LGB factory service sta-
tions:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
GERMANY
Telephone: [phone]
Fax: [phone]
LGB of America
Repair Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
Fax: [phone]
You are responsible for any shipping
costs, insurance and customs fees.
Hint: Information on LGB products
and LGB representatives around the
world is available online at
www.lgb.com
CAUTION! This model is not for chil-
dren under 8 years of age. This
model has small parts, sharp parts
and moving parts. The locomotive
drive rods can pinch and bind. Save
the supplied packaging and instruc-
tions.
Products, specifications and avail-
ability dates are subject to change
without notice. Some products are
not available in all markets and at all
retailers. Some products shown are
pre-production prototypes. LGB,
LGB of America, LEHMANN and the
LGB TOYTRAIN logotype are regis-
tered trademarks of Ernst Paul
Lehmann Patentwerk, Germany.
Other trademarks are the property of
their owners. © 2005 Ernst Paul
Lehmann Patentwerk.

20
20271
Locomotive à vapeur G 3/4
« Heidi » du RhB
LE PROTOTYPE
Au début du 20ème siècle, les
Chemins de fer rhétiques (RhB) pro-
longèrent leur réseau ferroviaire à
partir de Landquart par Coire vers
Disentis et Thusis, ce qui nécessita
l’achat de nouvelles locomotives.
Auparavant, le RhB avait fait l’acqui-
sition, entre 1889 et 1896, de huit
locomotives à vapeur G 3/4 2-6-0.
Dès 1902, le chemin de fer passa
commande de huit locomotives sup-
plémentaires du même type, légère-
ment agrandies, chez Schweizer
Lokomotiv und Maschinenfabrik
(SLM – Ateliers de fabrication de
locomotives suisses) à Winterthur,
dont la G 3/4 n° 11. Cinq ans plus
tard, le RhB fit l’acquisition de deux
G 3/4 supplémentaires pour la nou-
velle ligne entre Davos et Filisur.
En raison de la pénurie de charbon
au cours de la Première Guerre mon-
diale, le RhB décida d’électrifier le
réseau. Au fur et à mesure de la pro-
gression de l’électrification, la plu-
part des locomotives à vapeur du
RhB furent vendues à d’autres che-
mins de fer à partir de 1920. Ce ne
fut toutefois pas le cas de la G 3/4 n°
11 qui fut alors utilisée comme loco-
motive de manœuvre et comme
machine de réserve en cas de panne
sur le réseau électrifié.
La locomotive fut utilisée en 1952
pendant le tournage du film bien
connu « Heidi ». La locomotive,
devenue maintenant célèbre, fut
alors surnommée « Heidi », et l’équi-
pe de conduite peignit le nom sur la
porte de la boîte à fumée. Bien que
l’inscription se trouva effacée lors du
passage de la locomotive en révision
générale dans les ateliers du RhB,
elle réapparut toujours peu de temps
après.
En 1977, le RhB vendit « Heidi » au «
Modelleisenbahnfreunde Eiger » (les
amis du modélisme ferroviaire de
Eiger) à Zweilütschinen, qui utilisa la
machine pour tirer des trains spé-
ciaux jusqu’à ce que l’état de la chau-
dière en interdît l’utilisation. Cette
locomotive historique est maintenant
la propriété du Club 1889. Les
enthousiastes bénévoles de ce grou-
pe remettent « Heidi » en état, afin de
la faire revivre.
LE MODÈLE RÉDUIT
Cette fidèle reproduction présente les
caractéristiques suivantes :
- construction résistant aux intem-
péries
- décodeur embarqué de série pour
utilisation sur réseaux analogiques
et réseaux gérés par le système
multitrain
- portes de cabine ouvrantes
- porte de boîte à fumée ouvrante
- sélecteur d’alimentation à quatre
positions
- boîte de vitesses cuirassée avec
moteur Bühler à sept pôles
- six roues motrices
- un pneu de traction
- huit capteurs de courant
- un circuit de stabilisation de
tension
- un générateur de fumée
- des feux qui s’allument automati-
quement suivant le sens de la
marche
- un feu de foyer simulé
- une douille à usages multiples
avec disjoncteur
- longueur : 370 mm (14,6 po)
F

21
LE PROGRAMME
Ce modèle réduit de LGB fait partie
d’un programme global de plus de
600 trains de qualité à l’échelle « G »,
sections de voie et accessoires.
Pour en savoir plus sur les nomb-
reux autres produits du programme
LGB, consulter le gros catalogue
LGB ou visiter le site Web à
www.lgb.com
FONCTIONNEMENT
Modes opératoires
Ce modèle est équipé d’un sélecteur
d’alimentation à quatre positions
situé à l’intérieur de la cabine (figu-
res 1,2)
Position 0 : Alimentation coupée
Position 1 : Alimentation de
l’éclairage et du
générateur de fumée
Position 2 : Alimentation de l’éclai-
rage, du générateur de
fumée et du moteur
Position 3 : Identique à la position
2 (position d’origine
usine)
Attention : Pour éviter d’endomma-
ger le train d’engrenages, ne pas
accoupler ce modèle réduit à d’aut-
res modèles de locomotive ayant des
caractéristiques de démarrage diffé-
rentes.
Système multitrain
Ce modèle est équipé d’un décodeur
embarqué de série pour le système
multitrain LGB. Il peut être utilisé
sans modification sur les réseaux
analogiques ou numériques. Pour
utilisation avec le système multitrain,
le modèle réduit est programmé à
l’adresse de locomotive 03. Pour des
renseignements sur la façon de pro-
grammer l’adresse de locomotive,
consulter les fiches d’instructions
des divers éléments du système mul-
titrain.
Les fonctions de la locomotive peu-
vent être télécommandées lorsque
cette dernière est utilisée avec le sys-
tème multitrain. Appuyer sur le bou-
ton d’allumage («9» sur les télécom-
mandes) pour allumer et éteindre l’é-
clairage. Appuyer sur le bouton de
fonction 7 pour activer et désactiver
le générateur de fumée.
La locomotive possède une fonction
de force contre-électromotrice
(FCEM) lorsqu’elle est utilisée avec le
système multitrain. Cette fonction
permet de conserver constante la
vitesse du moteur (ainsi que la vites-
se de la locomotive en conditions
normales), même lorsque la charge
de la locomotive change, comme par
exemple en virage ou sur une pente.
Cette caractéristique ne fonctionne
pas à la vitesse maximale, car une
tension plus forte est nécessaire
pour tenir compte de toute charge
supplémentaire.
De nombreuses fonctions du déco-
deur embarqué peuvent être pro-
grammées à la demande, comme par
exemple l’accélération, le freinage, le
sens de la marche, etc, au moyen
d’un OP et du module de program-
mation de décodeur pour OP SMT
55045 (se reporter à «Instructions
pour experts»). Ces fonctions peu-
vent également être programmées à
partir de la télécommande universel-
le 55015.
Éclairage
Ce modèle est équipé d’un éclairage
qui s’allume automatiquement sui-
vant le sens de la marche. Il possè-
de une douille à usages multiples
«plate» avec couvercle amovible
située à l’arrière de la locomotive
(figure 3). Cette douille peut être uti-

22
lisée pour fournir l’alimentation élec-
trique de la voie aux voitures LGB
munies d’une électronique d’éclaira-
ge ou de son.
Pour enlever le couvercle de la
douille, tirez simplement dessus. S'il
ne sort pas, utilisez un petit tournevis
droit pour le plier légèrement. (Ne
sortez pas le logement extérieur rec-
tangulaire).
Effets sonores
Pour équiper ce modèle d’un système
d’effets sonores, nous recomman-
dons d’utiliser les produits suivants :
- 65000 Générateur de bruit de loco-
motive à vapeur - Europe
- 65011 Alimentation générateur
d’effets sonores
L’accessoire 65011 n’est pas néces-
saire avec le système multitrain. S’il
n’y a pas assez de place à l’intérieur
de la locomotive ou si vous ne voulez
pas la démonter, vous pouvez placer
le générateur de bruit dans une voi-
ture ou un wagon et le raccorder à la
locomotive par la douille à usages
multiples.
Générateur de fumée
Ce modèle est équipé d’un généra-
teur de fumée. Une petite quantité de
liquide fumigène dégraissant LGB est
fournie avec le modèle réduit. Pour
obtenir de meilleurs résultats, rem-
plir à moitié le générateur de produit,
s’il est trop plein, le générateur ne
pourra transformer le liquide en
fumée.
Attention ! Ne jamais toucher l’élé-
ment chauffant situé à la partie cen-
trale du générateur de fumée car il
est chaud et fragile. Usage réservé
aux adultes, ne pas laisser les
enfants y toucher.
Attention ! N’utiliser que du liquide
fumigène dégraissant LGB (50010).
D’autres produits risquent d’endom-
mager la locomotive.
Conseil : Le générateur de fumée
peut fonctionner «à sec» sans liquide.
Blocs d’alimentation
Attention ! Pour des raisons de
sécurité et de fiabilité, n'utiliser que
les blocs d’alimentation LGB (trans-
formateurs, groupes d’alimentation
et commandes) pour faire fonction-
ner ce modèle réduit. L’utilisation de
blocs d’alimentation autres que les
blocs d’alimentation LGB rendra la
garantie nulle et non avenue.
Pour ce modèle, utiliser un bloc d’a-
limentation LGB de sortie au moins
égale à 1 A. Se reporter au catalogue
général LGB pour des renseigne-
ments complémentaires au sujet des
blocs d’alimentation LGB pour utili-
sation à l’intérieur, à l’extérieur et
pour le système multitrain.
Attention ! Après un certain temps,
ce modèle réduit peut laisser des tra-
ces de carbone ou d’autres débris
autour des voies. Cette poussière et
ces débris peuvent tacher les tapis et
autres matériaux. Pensez-y lors de la
création de votre réseau. Ernst Paul
Lehmann Patentwerk et LGB of
America ne sauraient être tenus pour
responsables pour quelque domma-
ge que ce soit.
ENTRETIEN
Entretien par l’acheteur
Niveau – Débutant
Niveau – Intermédiaire
Niveau – Expert
Attention ! Un entretien inadéquat
rendra la garantie nulle. Veuillez ent-
rer en contact avec votre revendeur
ou avec un Centre d’entretien LGB
(voir Centres d’entretien autorisés).

23
Conseil : Des instructions supplé-
mentaires d’expert pour beaucoup de
produits LGB sont disponibles en
ligne à www.lgb.com
Lubrification 
Les roulements des essieux et les
articulations des bielles d'accouple-
ment doivent être lubrifiés de temps
à autre avec une goutte d’huile de
nettoyage LGB (50019).
Nettoyage 
Nettoyer l’extérieur du modèle réduit
avec de l’eau sous faible pression et
un détersif léger. Ne pas immerger le
modèle réduit dans l’eau.
Remplacement des ampoules 
Feux avant: Sortir la lanterne du
modèle réduit. Enlever et remplacer
l’ampoule. Remonter le tout.
Lanternes arrière: Enlever la vis sur
la lanterne. Déposer la lanterne.
Enlever et remplacer l’ampoule.
Remonter le tout.
Éclairage de la cabine : Enlever et
remplacer l’ampoule en utilisant des
pincettes.
Remplacement du générateur
de fumée 
- Enlever le couvercle de sécurité de
la cheminée (figure 4).
- Utiliser des pinces ou des pincet-
tes pour extraire le vieux généra-
teur de fumée de la cheminée.
- Couper les fils du vieux générateur
de fumée et les raccorder au nou-
veau générateur (figure 5).
- Isoler les connexions électriques et
enfoncer le nouveau générateur de
fumée dans la cheminée.
- Remonter le tout.
Remplacement du pneu de
traction 
La boîte de vitesses doit être dépo-
sée pour remplacer le pneu de trac-
tion :
- Enlever les vis à tête six pans de
fixation des bielles d’entraînement
et des bielles d’accouplement aux
roues motrices centrales. Déposer
les bielles d’entraînement des
roues motrices centrales.
- Il existe cinq vis à la partie inférieu-
re de la boîte de vitesses. En par-
tant de l’avant, enlever la deuxième
et la cinquième vis.
- Sortir la boîte de vitesses du châs-
sis.
- Enlever les vis à tête six pans de
liaison entre les bielles d’accouple-
ment et les bielles d’entraînement.
- Déposer les bielles d’accouplement
- Utiliser un petit tournevis à lame
droite pour remplacer le pneu de
traction :
- Sortir avec précaution le vieux pneu
de la gorge de la roue.
- Placer avec précaution le pneu neuf
dans la gorge de la roue.
- S’assurer que le pneu de traction
est bien assis dans la gorge de la
roue.
- Remonter le tout.
Pièces de rechange et produits
d’entretien
50010 Liquide fumigène dégrais-
sant
50019 Huile de nettoyage
51020 Pâte lubrifiante
62201 Moteur universel avec arbre
court
63120 Balais montés, 14 mm,
16 mm, 8 unités (2 paquets)
63218 Patins capteurs standard,
2 unités
65853 Générateur de fumée, 5 V
68511 Ampoules enfichables,
claires, 5 V, 10 unités
69104 Pneu de traction, 37,5 mm,
10 unités
