LSL CB1100A Install guide

——————————————————— Zubehör von —Das Original ——
Rev. 00 21/01/2014 Seite 1 von 6
Anbauanleitung
Artikel-Nr.
:
507H141A
Produkt
:
Kotflügel, hinten
Marke
:
Honda
Modell (Typ)
:
CB 1100A (SC65) 2013
Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Das originale Rücklicht kann nicht weiterverwendet werden, es ist ein Rücklicht aus dem
Zubehörprogramm - vorzugsweise das Clubman-Rücklicht von LSL, Art.-Nr.:730CL01SW - zu
montieren.
Montagevorbereitung:
Demontieren Sie zunächst den serienmäßigen Kotflügel zusammen mit dem Rücklicht. Montieren

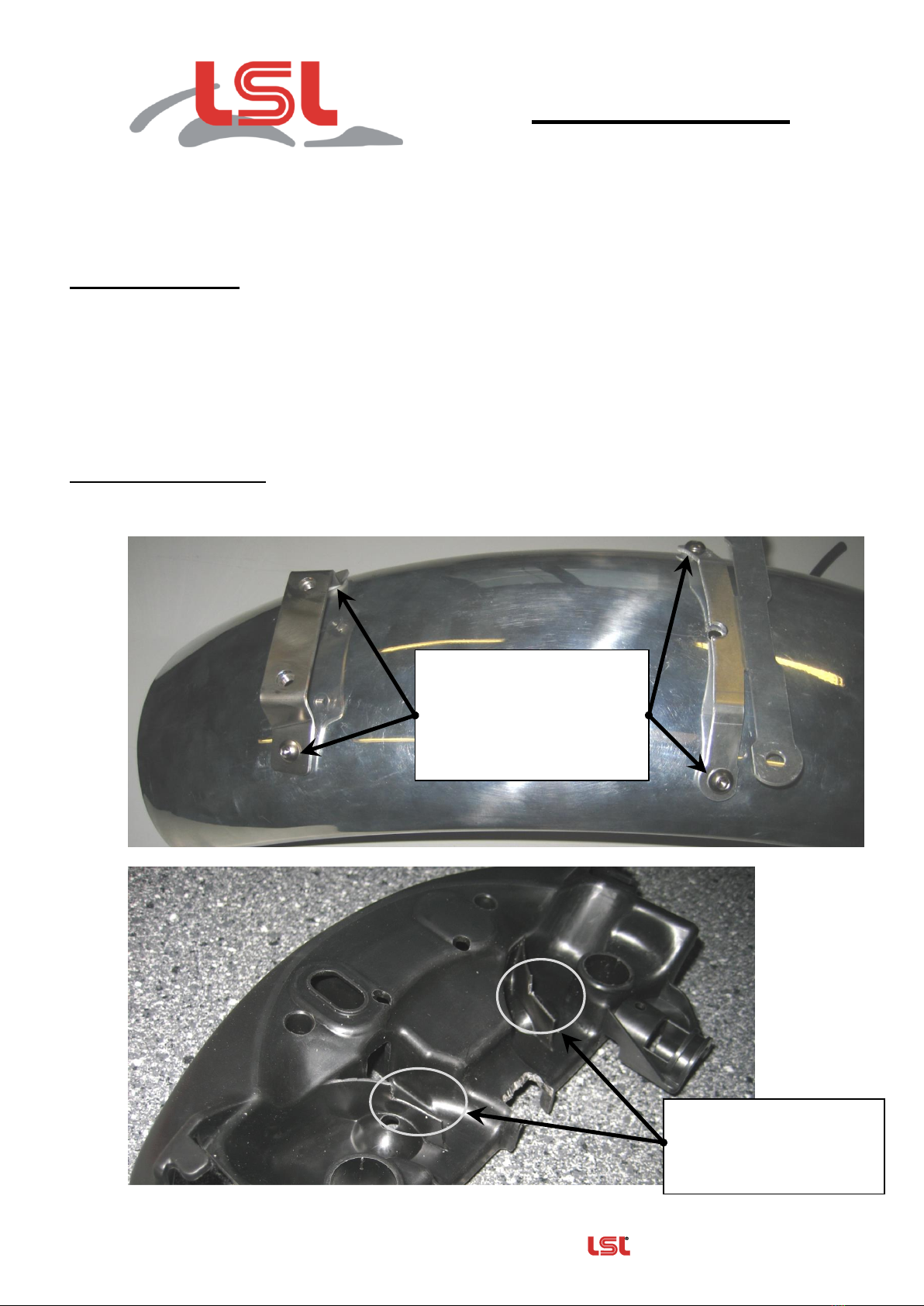

Sie dann die Haltewinkel, wie abgebildet auf dem Kotflügel.
M6x14 verwenden und
Nylonscheiben zwischen
Halter und Kotflügel
platzieren. Selbstsichernde
Mutter M6 und U-Scheibe
von unten verschrauben.
Die Abdeckung des
Rahmenhecks auf der
Unterseite, wie
abgebildet, aussparen.

——————————————————— Zubehör von —Das Original ——
Rev. 00 21/01/2014 Seite 2 von 6
Montage vordere Halter:
Den Halter nur locker verschrauben, so kann die Ausrichtung des Kotflügels korrigiert werden.
Montage hinterer Halter:
Den Halter nur locker verschrauben, so kann die Ausrichtung des Kotflügels korrigiert werden.
Zum Schluss den Kotflügel mittig ausrichten und alle Schrauben festziehen.
Halter mit M6x30 und
Distanzbuchsen (l=17mm)
am Rahmen verschrauben.
Dazu U-Scheibe und
selbstsichernde Mutter M6
von unten montieren.
Die beiden Halter mit
M6x10 verschrauben.
Den Halter beidseitig
mit den originalen
Schrauben befestigen.

——————————————————— Zubehör von —Das Original ——
Rev. 00 21/01/2014 Seite 3 von 6
Fitting Instruction
Article-No.
:
507H141A
Product
:
Fender, rear
Brand
:
Honda
Model (Type)
:
CB 1100A (SC65) 2013
Important:
Read this instruction manual carefully and mind all warnings and tips. You should do this work
only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified
workshop. Improperly mounting of this kit can reduce the driveability of the motorcycle and may
be a risk to your health and life.
The original taillight is inapplicable; an accessory taillight is needful, such as the LSL Clubman
taillight, part-no.: 730CL01SW.
Preparation:
Demount original Fender together with the taillight-unit. Fit brackets on the fender as shown in the
picture underneath.
Mounting front bracket:
Fit M6x14 from above and
place plastic washer
between fender and
bracket. Fix them with
washer and self-locking nut
M6 from underneath.
Shorten these
stanchions at the
tail cover’s bottom.

——————————————————— Zubehör von —Das Original ——
Rev. 00 21/01/2014 Seite 4 von 6
Fit bracket loosely first, this enables alignment of the fender afterwards.
Mounting backward bracket:
Fit bracket loosely first, this enables alignment of the fender afterwards.
Align fender to the middle and tighten all bolts at last.
Mount bracket with M6x30
and spacers (l=17mm) on
the frame. And fix it with
washer and self-locking nut
M6 from underneath.
Connect brackets
with M6x10.
Mount bracket on
both sides with
original bolts.

——————————————————— Zubehör von —Das Original ——
Rev. 00 21/01/2014 Seite 5 von 6
Notice de montage
N°article
:
507H141A
Produit
:
Garde-boue arrière
Application
:
Honda
Modèle (type)
:
CB 1100A (SC65) 2013
Mentions importantes:
Lisez attentivement les instructions de montage et tenez compte des directives de sécurité.
Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier spécialisé.
Le montage incorrect peut influencer la conduite de manière négative et mettre en danger votre
santé et votre vie.
Le feu arrière d’origine ne peut pas être réutilisé. Choisissez-en un autre dans le programme des
accessoires –de préférence le feu arrière Clubman de LSL, N° art. : 730CL01SW.
Montage:
Démontez le garde-boue de série ainsi que le feu arrière. Puis, montez les équerres de fixation
sur le garde-boue comme indiqué ci-dessous.
Utilisez la vis M6x14 et
placez le rondelle en Nylon
entre la patte de fixation et
le garde-boue.
Découpez le protecteur
du cadre arrière comme
indiqué ci-contre.

——————————————————— Zubehör von —Das Original ——
Rev. 00 21/01/2014 Seite 6 von 6
Montage à l'avant :
Serrez légèrement le support afin de pouvoir ajuster le garde-boue.
Montage à l'arrière:
Serrez légèrement le support afin de pouvoir ajuster le garde-boue.
Centrez le garde- boue et serrez toutes les vis.
Fixez le support au cadre
avec vis M6x30 et
entretoises (l=17mm) au
cadre. Montez pour cela la
rondelle et l'écrou
autobloquant M6.
Fixez les deux
supports avec les vis
M6x10.
Fixez le support des
deux côtés avec les
vis d'origines.
