LUCCI Air AIRFUSION AIRLIE II ECO Series User manual

V1.0 - MUTIL–Published on 06 2017
LUCCI
AIRFUSION AIRLIE II ECO SERIES
CEILING FAN
INSTALLATION
OPERATION
MAINTENANCE
WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Airfusion Airlie II Installation Instructions
2 | P a g e
CONTENTS
GB
Installation instruction manual .......................................................................................... 3
D
Installationsanleitung ........................................................................................................13
F
Guide d’installation............................................................................................................23
E
Manual de instrucciones de instalación.............................................................................32
I
Manuale delle istruzioni di installazione............................................................................41
NL
Installatiehandleiding.........................................................................................................51

Airfusion Airlie II Installation Instructions
3 | P a g e
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Lucci product. To ensure correct function and safety, please read
and save all instructions before using the product.
SAFETY PRECAUTIONS
The information contained in the following pages has been prepared to ensure you of trouble-free
operation of your ceiling fan.
1. In Europe: This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Cleaning and maintenance shall not be undertaken by children without supervision.
2. In Australia: The appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a person responsible for their safety.
3. Children should be supervised to ensure that they do not play with the appliance.
4. An all-pole disconnection switch must be incorporated into the fixed wiring,in accordance with local wiring rules.
IN AUSTRALIA
WARNING:
FOR SAFE USE OF THIS FAN AN ALL-POLE DISCONNECTION
MUST BE INCORPORATED INTO THE FIXED WIRING IN
ACCORDANCE WITH THE WIRING RULES.
As outline in clause 7.12.2 of AS/NZS 60335-1 for meeting the
minimum electrical safety of this standard.
Please note warranty will be void if installation is without a means for
an all-pole disconnection incorporated in the fixed wiring in

Airfusion Airlie II Installation Instructions
4 | P a g e
accordance with the wiring rules.
Example: If a fan is connected to a circuit that can be isolated via an
all-pole safety switch at the switchboard, then this is considered to be
an all-pole disconnection to the ceiling fan electrical circuit, meeting
the requirements of clause 7.12.2 of AS/NZS 60335.1.
A single-pole switch on the active of the receiver input of remote
control must also be included in the wiring, and located the
same room as the ceiling fan.
5. Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities.
Contact your local government for information regarding the collection systems available. If electrical
appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get
into the food chain, damaging your health and well-being.
6. The structure to which the fan is to be mounted must be capable of supporting a weight of 30kg.
7. The fan should be mounted so that the blades are at least 2.3 metres above the floor in Europe or 2.1 metres
above the floor inAustralia.
8. This fan is designed for indoor use only. Mounting the fan in a location where it is subject to water or moisture
is dangerous and will void the warranty.
9. Only a licensed electrician should execute the installation.

Airfusion Airlie II Installation Instructions
5 | P a g e

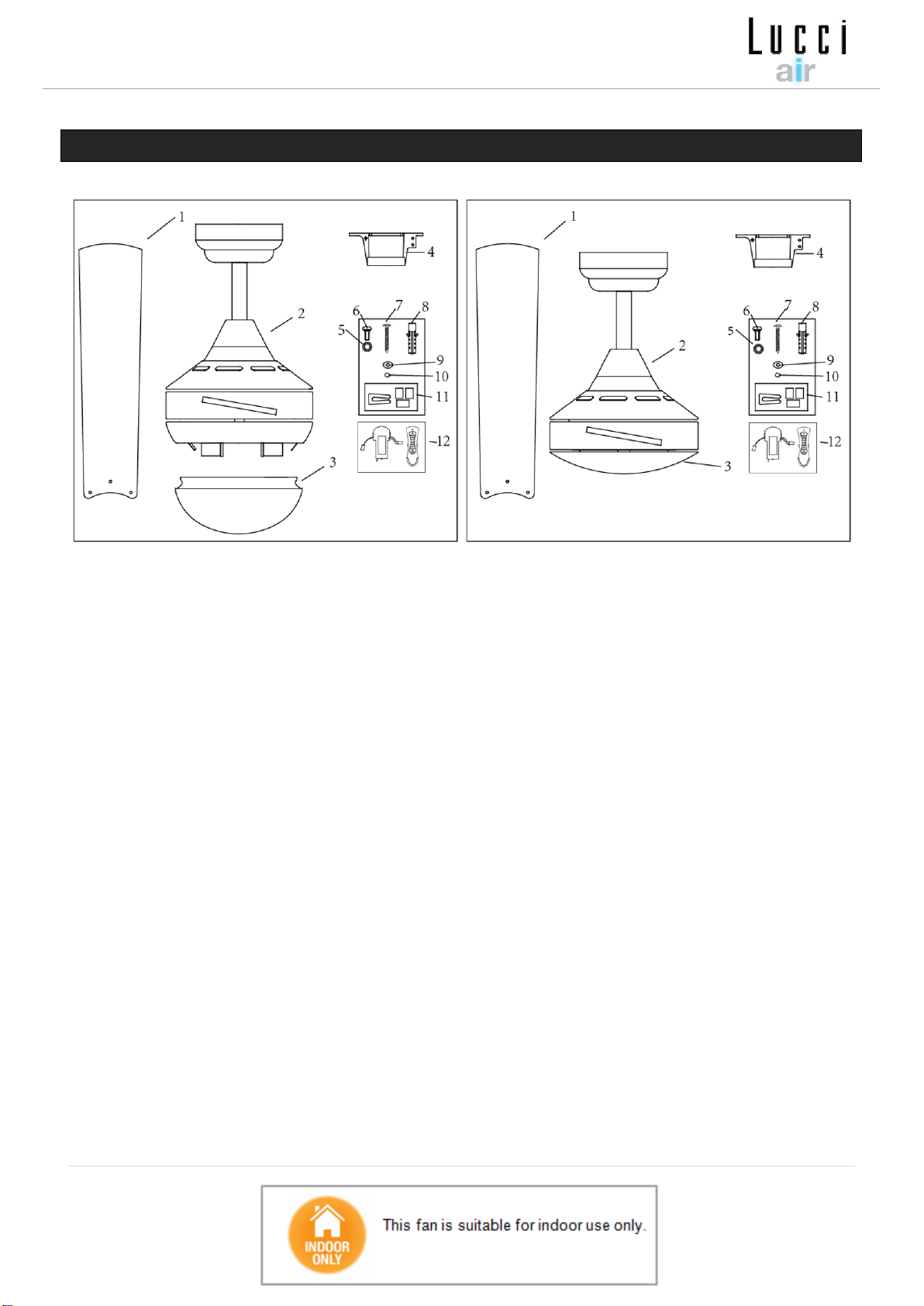

BEFORE INSTALLATION
Unpack the fan and carefully identify the parts. Please refer to Fig 1.
AIRLIE FAN WITH LIGHT
AIRLIE FAN WITHOUT LIGHT
1.
Blades x 4
1.
Blades x 4
2.
Pre-assembled Fan motor, down rod, and
canopy x 1
2.
Pre-assembled Fan motor, down rod, and
canopy x 1
3.
Glass shade x 1
3.
Bottom cover x 1
4.
Hanger Bracket x 1
4.
Hanger Bracket x 1
5.
Flat washers for blade screw x 13
5.
Flat washers for blade screw x 13
6.
Blade screws x 13
6.
Blade screws x 13
7.
Wooden screws for mounting bracket x 2
7.
Wooden screws for mounting bracket x 2
8.
Plastic anchors x 2
8.
Plastic anchors x 2
9.
Spring washers x2
9.
Spring washers x2
10.
Flat washers x 2
10.
Flat washers x 2
11.
Balancing kits x 1 set
11.
Balancing kits x 1 set
12.
Remote control x 1 set (Battery included)
12.
Remote control x 1 set (Battery included)
Fig. 1

Airfusion Airlie II Installation Instructions
6 | P a g e
INSTALLING THE MOUNTING BRACKET
The ceiling fan must be installed in a location so that the blades are a minimum 300mm spacing from
the tip of the blade to the nearest objects or walls.
Secure the hanging bracket to the ceiling joist or structure that is capable of carrying a load of at least
30kg, with the two long screws provided. Ensure at least 30mm of the screw is threaded into the
support.
NOTE: The bracket screws provided are for use with wooden structures only. For structures
other than wood, the appropriate screw type MUST be used.
Angled Ceiling Installation
This fan hanging system supports a maximum 15 degree angled ceiling
installation.
Fig. 2
Fig. 3

Airfusion Airlie II Installation Instructions
7 | P a g e
HANGING THE FAN
Lift the fan assembly onto the mounting bracket. Ensure the registration slot (A) of the hanger ball is
positioned on the stopper (B) of the mounting bracket (C) to prevent the fan from rotating when in
operation. (Fig.4)
BLADE INSTALLATION
BLADE ATTACHMENT (Fig. 5)
1. Remove the two screws (1) from the covering plate (2) on the
top of the motor housing, and remove the plate.
2. Insert the blade (4) into the square slot of the motor.
3. Secure the blade on the bracket by using 3 motor screws (3),
ensuring they are tightened simultaneously.
4. Once completed, repeat the process on the remaining blades.
5. Replace the covering plate on top of the motor housing.
LIGHT KIT INSTALLATION (Fig. 6)
NOTE: FOR FAN MODELS WITHOUT LIGHT, IGNORE THIS INSTALLATION PROCESS.
1. Install the bulbs (Max. 15W Energy saving bulbs, CFL spiral or LED bulb only, not included).
2. Lift and attach the glass to the lamp base and secure it by turning clockwise.
Fig. 5
Fig. 6
Fig. 4

Airfusion Airlie II Installation Instructions
8 | P a g e
ELECTRICAL WIRING DIAGRAM
WARNING: FOR YOUR SAFETY ALL ELECTRICAL CONNECTIONS MUST BE UNDERTAKEN BY A
LICENSED ELECTRICIAN.
NOTE: AN ADDITIONAL ALL POLE DISCONNECTION MUST BE INCORPORATED IN THE FIXED
WIRING IN ACCORDANCE WITH THE WIRING RULES.
Connect “LIVE”supply wire to the “L” of the terminal block on the mounting bracket.
Connect “NEUTRAL” supply wire to the “N” of the terminal block on the mounting bracket.
Connect “EARTH” wire to the “ ” of the terminal block on the mouthing bracket.
FINISHING THE INSTALLATION
After completing the electrical connection at the mounting bracket terminal block, connect the ceiling
fan wiring via the quick connector plug.
Cover the mounting bracket with the canopy. Ensure all electrical wiring is tucked inside the canopy
and that the wires are not damaged during this step. Secure the canopy to the hanger bracket using
the screws provided.
Fig. 7

Airfusion Airlie II Installation Instructions
9 | P a g e

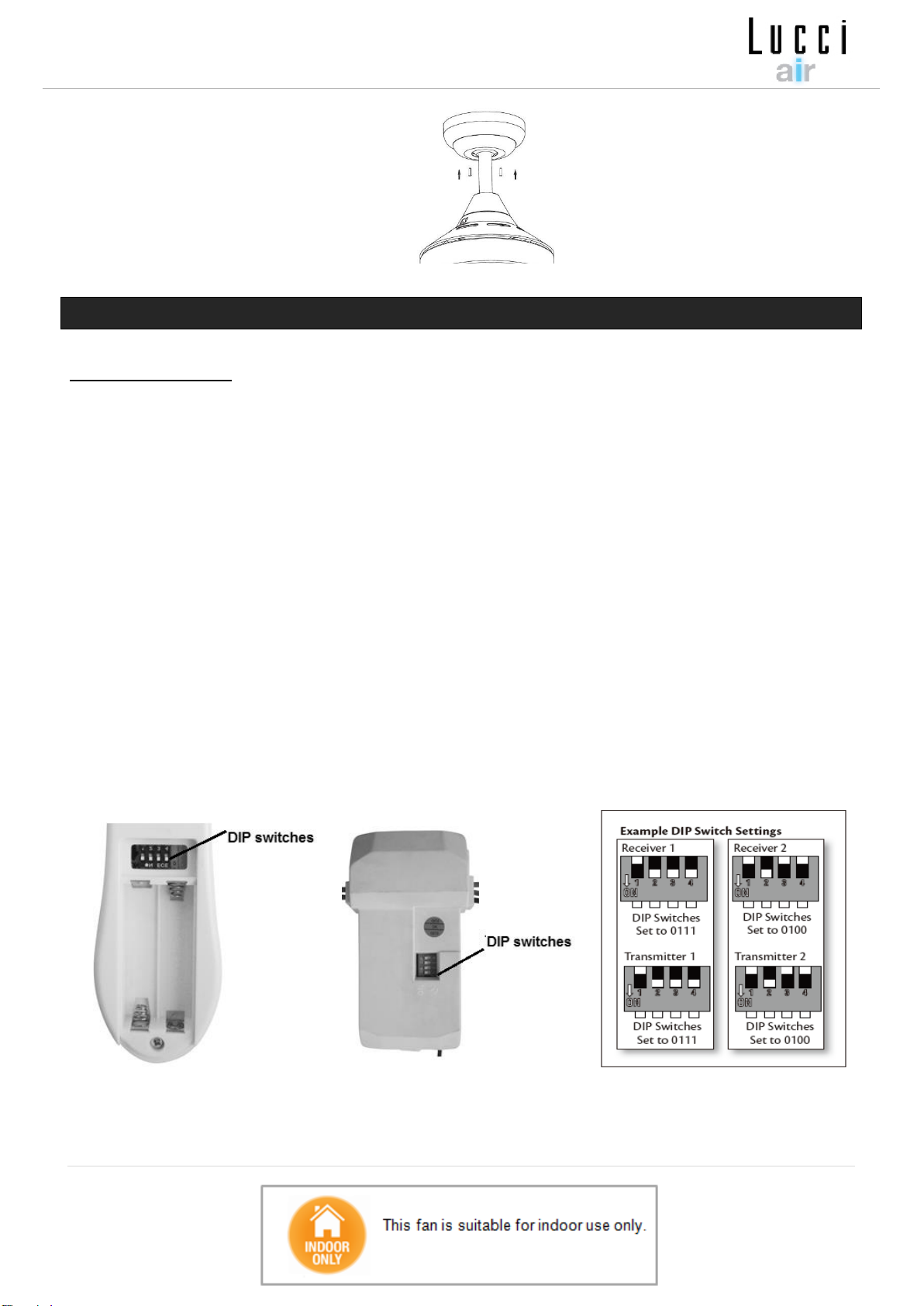

USING YOUR CEILING FAN
REMOTE CONTROL
Your ceiling fan is controlled via the remote control. There are 4 buttons (HI, MED, LOW, OFF) to control
the fan speed and one button to control light on/off. Fig. 11
Before operating the remote, the following must be considered.
-2 x AAA1.5V (size) batteries are required to operate the remote control. Remove the battery cover
from the back of the remote and insert 2 x AAA batteries. Ensure the polarities are correct as
shown in the battery compartment. (Batteries included.)
-The remote (transmitter) and receiver must be configured so that communication between each
other is paired up. This is achieved by setting the DIP switch on the receiver and remote on the
same setting.
Note: The DIP switch assembly has 4 switches which can be setup to 16 different transmitting
code combinations. This is practical when there is more than 1 remote/receiver pair operating
locally or in the same room.
Note: To access the receiver DIP switches, remove the DIP switch cover.

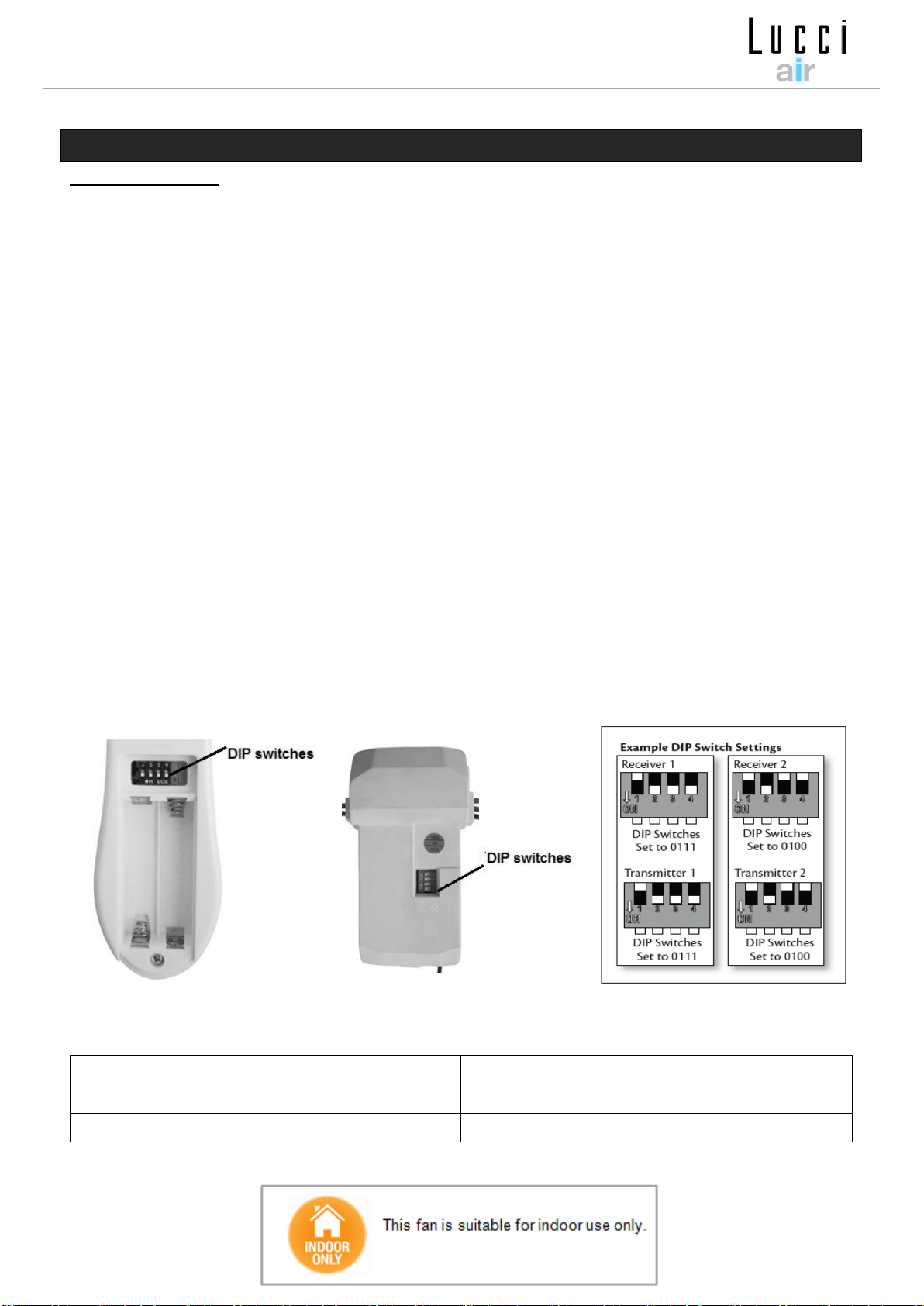

Fig. 9 Remote battery compartment Fig. 10 Receiver DIP switch
Fig. 8

Airfusion Airlie II Installation Instructions
10 | P a g e

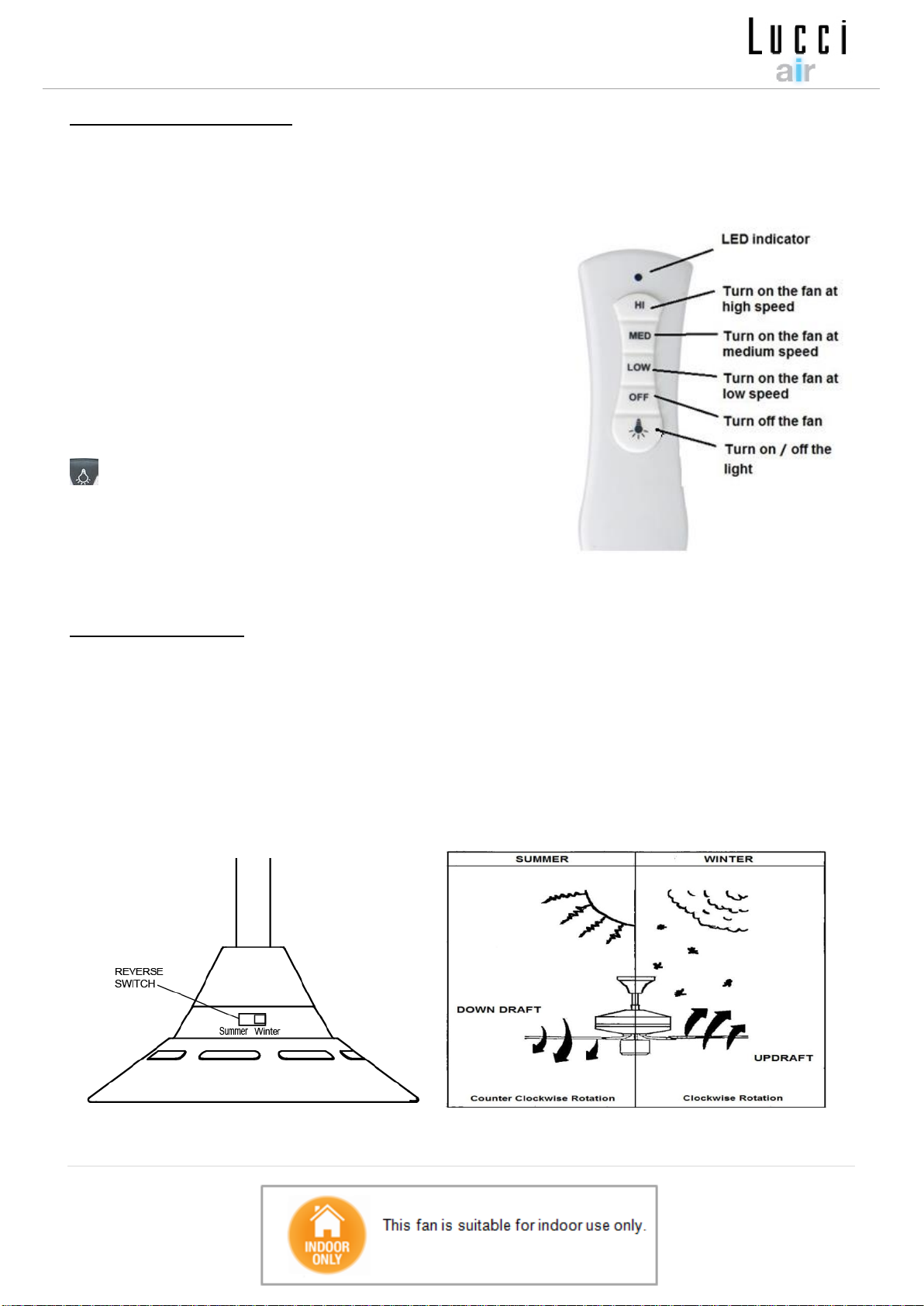

OPERATING THE REMOTE:
Before you start using the remote, take the time to read through this section and get familiar with the
buttons and function of each button.
LED Indicator
The red LED indicator on the top of the transmitter will flash
when the buttons are active.
BUTTONS ON THE REMOTE
HI: Press the button to set fan running at High speed.
MED: Press the button to set fan running at Medium speed.
LOW: Press the button to set fan running at Low speed.
OFF: Press the button to turn OFF the fan.
: Press the button to turn ON/ OFF the light.
The remote has memory function. If the fan or light is turned off
by the isolating switch, it will memorise and recover the last
status when turned on next.
REVERSE FUNCTION
Your ceiling fan can operate either in fan mode or reverse fan mode.
SUMMER Mode: The reverse switch shall be in the “down” (SUMMER) position to make the fan rotate in
the anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch shall be in the “up” (WINTER) position to make the fan rotate in
clockwise direction. The airflow will be directed upwards, for energy conservation in winter.
Fig. 12
Fig. 11

Airfusion Airlie II Installation Instructions
11 | P a g e
AFTER INSTALLATION
WOBBLE:
NOTE: CEILING FANS TEND TO MOVE DURING OPERATION DUE TO THE FACT THAT THEY ARE
MOUNTED ON A RUBBER GROMMET. IF THE FAN WAS MOUNTED RIGIDLY TO THE CEILING IT
WOULD CAUSE EXCESSIVE VIBRATION. MOVEMENT OF A FEW CENTIMETRES IS QUITE
ACCEPTABLE AND DOES NOT SUGGEST ANY PROBLEM.
TO REDUCE THE FAN WOBBLE: PLEASE CHECK THAT ALL SCREWS WHICH FIX THE MOUNTING
BRACKET AND DOWN ROD ARE SECURE.
NOTE: This fan has been precision balanced at the factory and will not need to be balanced again.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in
fan motor noise. This is normal. Please allow a 24-hour “breaking-in” period, most noises associated with
a new fan disappear during this time. The manufacturer’s warranty covers actual faults that may develop
and NOT minor complaints such as hearing the motor run –All electric motors are audible tosome extent.
CARE AND CLEANING:
Periodic cleaning of your ceiling fan is the only maintenance required. Use a soft brush or lint free
cloth to avoid scratching the paint finish. Please turn off electricity power when you do so.
Do not use water when cleaning your ceiling fan. It could damage the motor or the blades and create
the possibility of an electrical shock.
The motor has a permanently lubricated ball bearing so there is no need to oil
NOTE: Always turn off the power at the mains switch before attempting to clean your fan.
Ceiling Fan model
Rated Voltage
Rated Power
(motor)
Rated Power
(lamp)
Airlie II fan with light
220 - 240 VAC
50W
2 X MAX.15W CFL Spiral or LED
Bulbs, E27
Airlie II fan without light
220 - 240 VAC
50W
n/a
TECHNICAL INFORMATION
WARRANTY INFORMATION

Airfusion Airlie II Installation Instructions
12 | P a g e
IN AUSTRALIA / NEW ZEALAND –Please refer to the separated WARRANTY STATEMENT.
IN EUROPE –If you are a European customer please contact the retail outlet where the fan was
purchased for warranty service.

Airfusion Airlie II Installation Instructions
13 | P a g e
WIR GRATULIEREN ZUM KAUF DIESES PRODUKTES
Wir gratulieren zum Kauf dieses Qualitätsproduktes von Lucci. Bitte lesen Sie die Sicherheitshinweise vollständig
und sorgfältig durch, um den ordnungsgemäßen und sicheren Einsatz des Gerätes zu gewährleisten.
SICHERHEITSMASSREGELN
Die nachfolgenden Informationen auf dieser Seite dienen dazu einen störungsfreien und vor allem
sicheren Betrieb Ihres neuen Deckenventilators sicher zu stellen.
1. Europa: Dieses Gerät darf von Kindern im Alter von 8 Jahren und älter und von Personen mit
verminderten körperlichen, sensorischen oder geistigen Fähigkeiten, oder Personen, die keine
Erfahrung mit dem Einsatz des Gerätes haben, betrieben werden, vorausgesetzt diese werden dabei
überwacht, oder diese wurden ordnungsgemäßüber den sicheren Einsatz des Gerätes unterrichten
und verstehen die Gefahren, die mit dem Betrieb des Gerätes verbunden sind. Reinigungs- und
Wartungsarbeiten dürfen nicht von Kindern ohne die Aufsicht eines Erwachsenen ausgeführt werden.
2. Kinder müssen in der Umgebung dieses Geräts stets beaufsichtigt werden, um sicherzustellen dass
diese nicht mit dem Gerät spielen.
3. Ein allpoliger Trennschalter muss in der Kabelfestinstallation gemäß den örtlich geltenden
Vorschriften für elektrische Installationen integriert werden.
4. Entsorgen Sie elektrische Geräte niemals im regulären Hausmüll, sondern geben Sie das
Gerät stets ordnungsgemäß bei einer Sammelstelle für elektronische Altgeräte ab. Bitte
treten Sie mit Ihrer örtlichen Verwaltung in Kontakt für ausführliche Informationen bezüglich
der Adressen der örtlichen Sammelstellen. Wenn elektronische Geräte in Mülldeponien oder
Landaufschüttungen entsorgt werden, können gefährliche Substanzen in das Grundwasser und
somit in den Lebensmittelkreislauf geraten und die Gesundheit gefährden, oder gar
Gesundheitsschäden verursachen.
5. Die tragende Struktur an der der Ventilator befestigt wird, muss mindestens ein Gewicht von 30kg
tragen können.
6. In Europa sollte der Ventilator so an der Decke befestigt werden, dass sich die Ventilatorflügel
mindestens 2,3m über dem Boden befinden, und in Australien sollten sich die Ventilatorflügel
mindestens ca. 2,1m über dem Boden befinden.
7. Dieser Ventilator ist nur für den Einsatz in geschlossenen Räumen geschaffen. Durch die Installation
an Orten wo der Ventilator Wasser oder Feuchtigkeit ausgesetzt würde, setzen Sie sich möglichen
Personenverletzungen oder anderen Gefahren aus, und die Garantie für das Gerät erlischt.
8. Die Installation des Gerätes sollte nur von einem qualifizierten und zugelassenen Elektriker
ausgeführt werden.

Airfusion Airlie II Installation Instructions
14 | P a g e
VOR DER INSTALLATION ZU BEACHTEN
Versandpackung enthalten sind. Bitte beachten Sie hierzu Abb. 1.
AIRLIE VENTILATOR MIT LICHT
AIRLIE VENTILATOR OHNE LICHT
1.
Ventilatorflügel x 4
1.
Ventilatorflügel x 4
2.
Vormontierter Ventilatormotor, Hängestange
und Abdeckung x 1
2.
Vormontierter Ventilatormotor, Hängestange
und Abdeckung x 1
3.
Glasschirm x 1
3.
Glasschirm x 1
4.
Halterung x 1
4.
Halterung x 1
5.
Unterlegscheibe für Schrauben x 13
5.
Unterlegscheibe für Schrauben x 13
6.
Schrauben x 13
6.
Schrauben x 13
7.
Holzschrauben für Halterung x 2
7.
Holzschrauben für Halterung x 2
8.
Kunststoffdübel x 2
8.
Kunststoffdübel x 2
9.
Federscheiben x2
9.
Federscheiben x2
10.
Unterlegscheiben x 2
10.
Unterlegscheiben x 2
11.
Ausgleichskit x 1 Set
11.
Ausgleichskit x 1 Set
12.
Fernbedienung x 1 Satz （Batterie beigelegt)
12.
Fernbedienung x 1 Satz （Batteriebeigelegt)
Abb. 1

Airfusion Airlie II Installation Instructions
15 | P a g e
INSTALLATION DER DECKENHAL TERUNG
Der Deckenventilator muss an einem Ort installiert werden, wo die Flügelspitzen mindestens einen
Abstand von 30cm zum nächsten Gegenstand oder der Wand haben
Befestigen Sie die Halterung an einem sicheren Deckenträger oder einer strukturell äquivalenten
Stelle, die ein Gewicht von mindestens 30KG tragen kann, und verwenden Sie dazu die zwei
mitgelieferten Schrauben. Stellen Sie sicher, dass die Schraubengewinde mindestens 30mm in den
Untergrund eingedreht werden.
HINWEIS: Die für die Halterung mitgelieferten Schrauben sind nur für den Einsatz mit
Holzstrukturen geeignet. Für andere Materialien MÜSSEN entsprechend geeignete
Schraubentypen verwendet werden.
Installation an geneigten Decken
Dieses Ventilatorhalterungssystem ist nur für die Installation an
Decken mit einer Neigung von maximal 15 Grad geeignet.
Abb. 2
Abb. 3

Airfusion Airlie II Installation Instructions
16 | P a g e
AUFHÄNGUNG DES VENTILATORS
Setzen Sie die Ventilatoreinheit auf die Halterung auf. Stellen Sie sicher, dass die Führungsschlitze des
Kugelgelenks auf die Anschlagstifte der Halterung ausgerichtet sind, wodurch ein Verdrehen des
Ventiltors während des Betriebs verhindert wird. (Abb.4)
INSTALLATION DER VENTILATORFLÜGEL
BEFESTIGUNG VENTILATORFLÜGEL (Abb. 5)
1. Die beiden Schrauben (1) von der Abdeckplatte (2) auf dem
Motorgehäuse entfernen und die Platte abnehmen
2. Den Flügel (4) in den quadratischen Schlitz des Motors
einfügen.
3. Den Flügel auf der Halterung mit den 3 Motorschrauben (3)
sichern, dabei sicherstellen, dass diese gleichzeitig
angezogen werden.
4. Nach Abschluss den Vorgang ebenfalls mit den verbleibenden
Flügeln durchführen.
5. Die Abdeckplatte erneut auf dem Motorgehäuse aufsetzen.
MONTAGE BELEUCHTUNGSKIT (Abb. 6)
HINWEIS: BEI VENTILATORMODELLEN OHNE LICHT DIESEN MONTAGEVORGANG NICHT BEACHTEN.
1. Die Glühlampen montieren (Max. 15W Energiesparlampen, nur CFL Spiral- oder LED-Glühlampe,
nicht im Lieferumfang).
2. Setzen Sie den Glasschirm an die Lampenbasis an, und sichern Sie diesen mittels der drei
Federklammern.
Abb. 4
Abb. 5

Airfusion Airlie II Installation Instructions
17 | P a g e
ELEKTRISCHES SCHALTDIAGRAMM
WARNHINWEIS: IM INTERESSE IHRER PERSÖNLICHEN SICHERHEIT MÜSSEN ALLE
ELEKTRISCHEN ANSCHLÜSSE VON EINEM ZUGELASSENEN ELEKTRIKER AUSGEFÜHRT
WERDEN.
HINWEIS: EIN ZUSÄTZLICHER, ALLPOLIGER TRENNSCHATER MUSS IN DER INSTALLATION DER
WANDVERKABELUNG ENTHALTEN SEIN.
Verbinden Sie den das stromführende Kabel “LIVE” mit dem “L” auf dem Klemmenblock an der
Aufhängevorrichtung.
Verbinden Sie den Nullleiter “NEUTRAL” mit dem “N” auf dem Klemmenblock an der
Aufhängevorrichtung.
Verbinden Sie das Erdungskabel “EARTH” mit dem “ “ Klemmenblock an der Aufhängevorrichtung.
ENGLISCH
DEUTSCH
220-240Vac Power supply from ceiling
Stromversorgung 220-240 V Wechselspannung von
der Decke
L (Live)
Stromführend
N (Neutral)
Nullleiter
Earth
Erdung
Mounting bracket
Aufhängevorrichtung
Receiver
Empfänger
Fan body
Ventilatoreinheit
Abb. 6

Airfusion Airlie II Installation Instructions
18 | P a g e
ABSCHLUSS DER INSTALLATION
Nach Abschluss der elektrischen Anschlüsse am Kabelblock der Halterung schließen Sie die
Verkabelung des den Deckenventilator über den Verbindungsstecker an der Netzstromversorgung
an.
Decken Sie die Halterung mit der Abdeckung ab. Die Verkabelung befindet sich nun unter der
Abdeckung und Sie sollten darauf achten, dass diese in diesem Schritt nicht beschädigt wird. Sichern
Sie die Abdeckung an der Halterung der Deckenstange mittels der mitgelieferten Schrauben.
Abb. 8
Abb. 7
Halterung
Empfänger
Ventilatorhaupteinheit
Empfänger

Airfusion Airlie II Installation Instructions
19 | P a g e
DER BETRIEB DES DECKENVENTILATORS
FERNBEDIENUNG
Ihr Deckenventilator wird mit einer Fernbedienung betrieben. Es gibt 4 Tasten (HI, MED, LOW, OFF) für
die Steuerung der Geschwindigkeit und eine Taste zu Ein- und Ausschalten des Lichts. Abb. 11
Beachten Sie vor der Verwendung der Fernbedienung die folgenden Hinweise:
-Zum Betrieb der Fernbedienung benötigen Sie 2 Batterien mit 1,5 V des Typs AAA (Größe).
Nehmen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung ab, und legen Sie
2 Batterien des Typs AAA ein. Stellen Sie sicher, dass die Position der Batterien den
Polarisierungsangaben im Batteriefach entspricht. (Batterie beigelegt).
-Der Sender (Transmitter) und der Empfänger müssen für den Betrieb aufeinander abgestimmt
(paarweise konfiguriert) werden. Dies erreichen Sie dadurch, dass Sie an den DIP-Schaltern des
Empfängers und des Senders die gleiche Einstellung vornehmen.
Hinweis: Die DIP-Schalterleiste verfügt über 4 Schaltermodule, mit denen entsprechend 16
verschiedene Sendekodekombinationen eingestellt werden können. Dies ist besonders dann
nützlich, wenn mehr als 1 Fernbedienung/Empfängereinheit in der gleichen Umgebung oder im
gleichen Raum betrieben werden.
Hinweis: Um auf die DIP-Schalterleiste zugreifen zu können, müssen Sie die Abdeckung
der DIP-Schalter entfernen.
Abb. 9 Batteriefach Fernbedienung Abb. 10 DIP-Schalter Empfänger
ENGLISCH
DEUTSCH
DIP switches
DIP-Schalter
Example DIP Switch Settings
Beispiel Einstellungen DIP-Schalter

Airfusion Airlie II Installation Instructions
20 | P a g e
Receiver
Empfänger
Set to …
Eingestellt auf …
Transmitter
Sender
BEDIENUNG DER FERNBEDIENUNG:
Nehmen Sie sich vor der Verwendung der Fernbedienung Zeit, um diesen Abschnitt zu lesen und sich
mit den Tasten und der Tastenbelegung vertraut zu machen.
LED-Anzeige
Wenn die rote LED-Anzeige oben am Sender leuchtet, sind die
Tasten in Betrieb.
TASTEN AUF DER FERNBEDIENUNG
HI: Drücken Sie diese Taste, um den Ventilator mit höchster
Geschwindigkeit laufen zu lassen.
MED: Drücken Sie diese Taste, um den Ventilator mit mittlerer
Geschwindigkeit laufen zu lassen.
LOW: Drücken Sie diese Taste, um den Ventilator mit geringer
Geschwindigkeit laufen zu lassen.
OFF: Drücken Sie diese Taste, um den Ventilator AUS zu schalten.
: Drücken sie diese Taste, um das Licht EIN/AUS zu schalten.
Die Fernbedienung verfügt über eine Speicherfunktion. Wenn der Ventilator durch den Trennschalter
ausgeschaltet wird, wird der letzte Status gespeichert und beim nächsten Einschalten wieder aufgerufen.
ROTATIONSRICHTUNG - UMSCHALTUNG
Ihr Deckenventilator kann sich in beide Richtungen drehen, abhängig davon, welche Drehrichtung Sie
einstellen.
SOMMER-Modus: Wenn sich der Umkehrschalter in der „unteren“ Einstellung (SOMMER) befindet, dann
dreht sich der Ventilator im Gegenuhrzeigersinn. Der Luftstrom bewegt sich in Abwärtsrichtung zur
Kühlung im Sommer.
WINTER-Modus: Wenn sich der Umkehrschalter in der „oberen“ Einstellung (WINTER) befindet, dann
dreht sich der Ventilator im Uhrzeigersinn. Der Luftstrom bewegt sich in Aufwärtsrichtung, um im Winter
Energie zu sparen.
Abb. 11
