INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Cordless Caulking Gun
Pistolet à Mastic Sans Fil
Pistola Inalámbrica para
Aplicación de Sellador
CG100D
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: CG100D
Maximum feed force 5,000 N (1,100 lbs)
Feed speed 0 - 28 mm/s (0 - 66 inch/min)
Stroke 300 ml (10  oz) size holder 214 mm (8-3/8")
600 ml (20  oz) size holder 350 mm (13-3/4")
800 ml (29  oz) size holder 294 mm (11-5/8")
Overall length 300 ml (10  oz) size holder 404 mm (15-7/8")
600 ml (20  oz) size holder 538 mm (21-1/4")
800 ml (29  oz) size holder 480 mm (18-7/8")
Rated voltage D.C. 10.8 V - 12 V max
Standard battery cartridge BL1016 / BL1021B / BL1041B
Charger DC10SB / DC10WD
Net weight 1.9 - 2.6 kg (4.2 - 5.8 lbs)
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications and battery cartridge may differ from country to country.
• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or BATTERY-
operated (cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
7. Power tools can produce electromagnetic
elds (EMF) that are not harmful to the user.
However, users of pacemakers and other similar
medical devices should contact the maker of their
device and/or doctor for advice before operating
this power tool.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.

3ENGLISH
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or BATTERY pack, pick-
ing up or carrying the tool. Carrying power tools
with your nger on the switch or energising power
tools that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
8.
Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action can
cause severe injury within a fraction of a second.
9. Always wear protective goggles to protect your
eyes from injury when using power tools.The
goggles must comply with ANSI Z87.1 in the USA.
It is an employer's responsibility to enforce
the use of appropriate safety protective equip-
ments by the tool operators and by other per-
sons in the immediate working area.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or remove the BATTERY pack, if detach-
able, from the power tool before making any
adjustments, changing accessories, or stor-
ing power tools. Such preventive safety mea-
sures reduce the risk of starting the power tool
accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5. Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool’s operation. If dam-
aged, have the power tool repaired before use.
Many accidents are caused by poorly maintained
power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
8. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow for
safe handling and control of the tool in unexpected
situations.
9. When using the tool, do not wear cloth work
gloves which may be entangled. The entangle-
ment of cloth work gloves in the moving parts may
result in personal injury.
BATTERY tool use and care
1. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of BATTERY pack may create a risk of
re when used with another BATTERY pack.
2. Use power tools only with specically des-
ignated BATTERY packs. Use of any other
BATTERY packs may create a risk of injury and
re.
3. When BATTERY pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other small
metal objects, that can make a connection
from one terminal to another. Shorting the
BATTERY terminals together may cause burns or
a re.
4. Under abusive conditions, liquid may be
ejected from the BATTERY; avoid contact. If
contact accidentally occurs, ush with water.
If liquid contacts eyes, additionally seek med-
ical help. Liquid ejected from the BATTERY may
cause irritation or burns.
5. Do not use a BATTERY pack or tool that is
damaged or modied. Damaged or modied
batteries may exhibit unpredictable behaviour
resulting in re, EXPLOSION or risk of injury.
6. Do not expose a BATTERY pack or tool to re
or excessive temperature. Exposure to re or
temperature above 130 °C may cause explosion.
7. Follow all charging instructions and do not
charge the BATTERY pack or tool outside the
temperature range specied in the instruc-
tions. Charging improperly or at temperatures
outside the specied range may damage the
BATTERY and increase the risk of re.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Never service damaged BATTERY packs.
Service of BATTERY packs should only be per-
formed by the manufacturer or authorized service
providers.
3. Follow instruction for lubricating and chang-
ing accessories.

4ENGLISH
Cordless caulking gun safety
warnings
1. Keep hands and clothes away from the rod and
the plunger area. Otherwise your nger or clothes
may be pinched.
2. Hold the tool rmly.
3. Always work in well ventilated area and wear
proper protections in accordance with the
operation.
4. Read and follow the manufacture's instructions
on caulking material or adhesive material before
usage.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Symbols
The followings show the symbols used for tool.
volts
direct current
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Please also observe possibly more detailed
national regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.

5ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip off your hands
and result in damage to the tool and battery cartridge
and a personal injury.
1
2
3
► 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
an abnormally high current.
In this situation, turn the tool off and stop the application
that caused the tool to become overloaded. Then turn
the tool on to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before turning the tool
on again.
Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. If you turn the tool on, the motor runs
again but stops soon. In this situation, remove and
recharge the battery.
Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
1
2

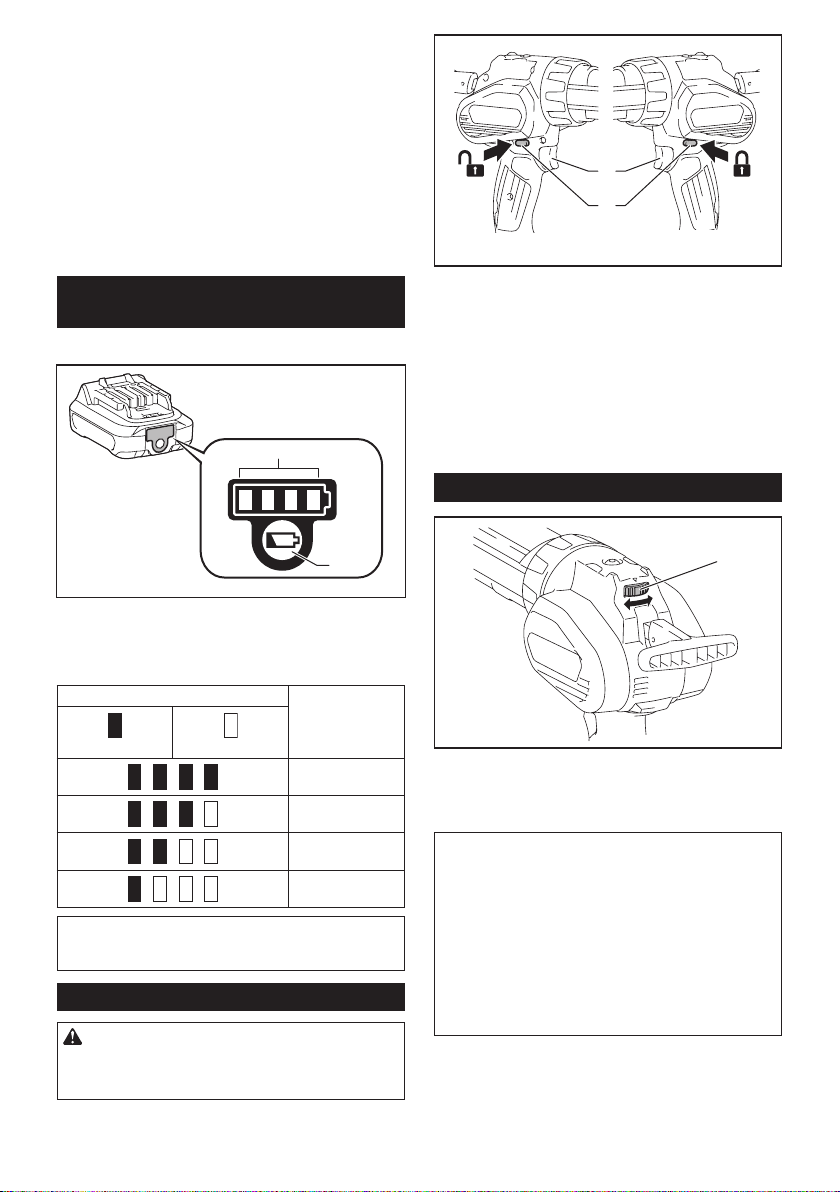

► 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may differ slightly
from the actual capacity.
Switch action
WARNING: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.

6ENGLISH
AB
1
2
► 1. Switch trigger 2. Trigger-lock button
To prevent the switch trigger from accidentally pulled,
the trigger-lock button is provided.
To start the tool, depress the trigger-lock button from A
side and pull the switch trigger. Tool speed is increased
by increasing pressure on the switch trigger. Release
the switch trigger to stop.
After use, press in the trigger-lock button from B side.
Speed adjusting dial
1
► 1. Speed adjusting dial
The tool speed can be adjusted by turning the speed
adjusting dial. You can get the highest speed at 5 and
the lowest speed at 1.
NOTICE: Do not turn the dial quickly when the
tool is working.
NOTICE: Depending on the type and conditions
of caulking material, it may not be fed at low
speed. In this case, set the speed adjusting dial
higher.
NOTICE: When changing the speed dial from "5"
to "1", turn the dial counterclockwise. Do not turn
the dial clockwise forcibly.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
1

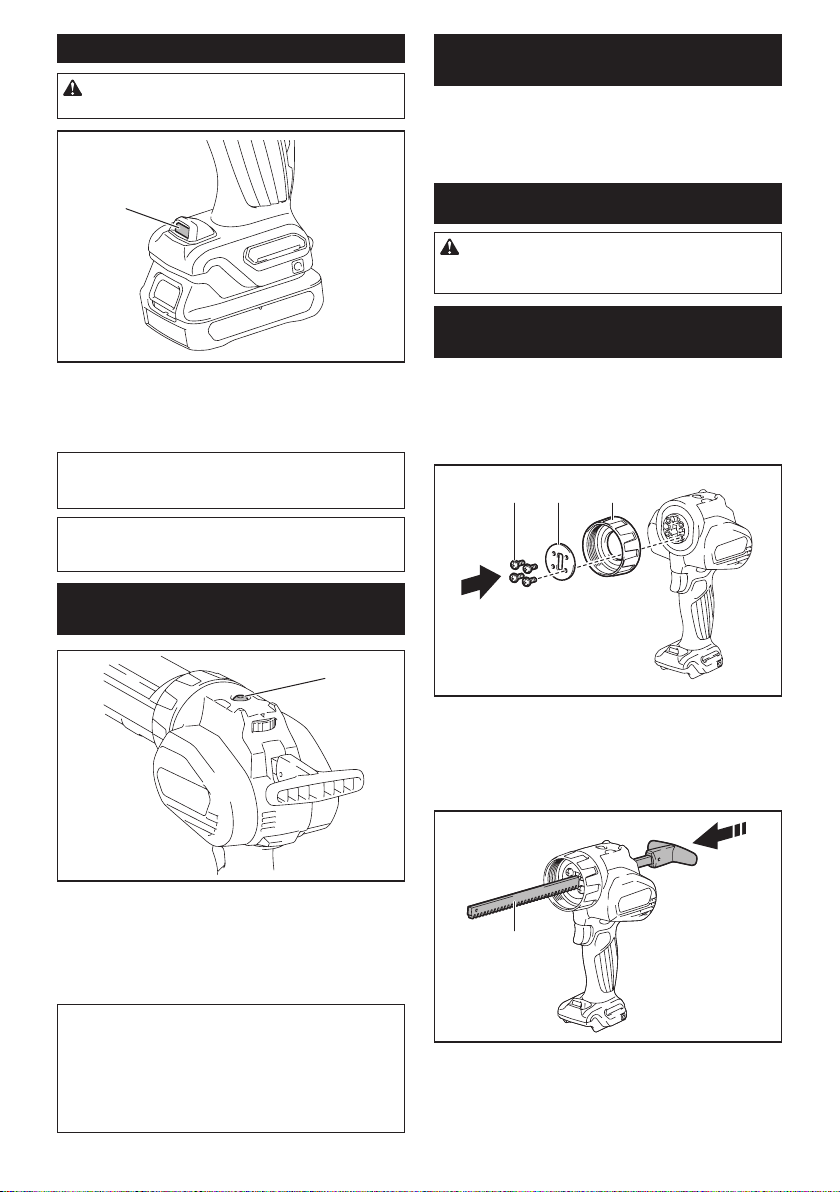

► 1. Lamp
To turn on the lamp, slightly pull the switch trigger, and
then release it. The lamp goes out approximately 10
seconds after releasing the switch trigger.
NOTICE: When the tool is overheated, the lamp
ickers. Cool down the tool fully before operating
the tool again.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Overload warning lamp
1
► 1. Warning lamp
The warning lamp blinks when the tool is highly loaded.
If the load increases and the tool becomes overloaded,
the tool stops automatically and the warning lamp keeps
on lighting. In this case, release the switch trigger, and
remove the cause of overload, and then restart the tool.
NOTE: When the warning lamp blinks, check the
following points:
• The caulking material is clogged.
• The speed adjusting dial is set to high speed.
• The cutting area of the tip of the cartridge nozzle
or lm type package is too small.

7ENGLISH
Drip preventive function
The motor keeps running for a short time even after the
trigger is released. It releases the pressure of the caulk-
ing material and prevents dripping.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing 300 ml (10 
oz) size holder
Installing or removing the holder
joint
Attach the holder joint and plate by securing the screws
rmly. To remove the holder joint, follow the installation
procedure in reverse.
12 3
► 1. Screw 2. Plate 3. Holder joint
Installing or removing the rod and
piston

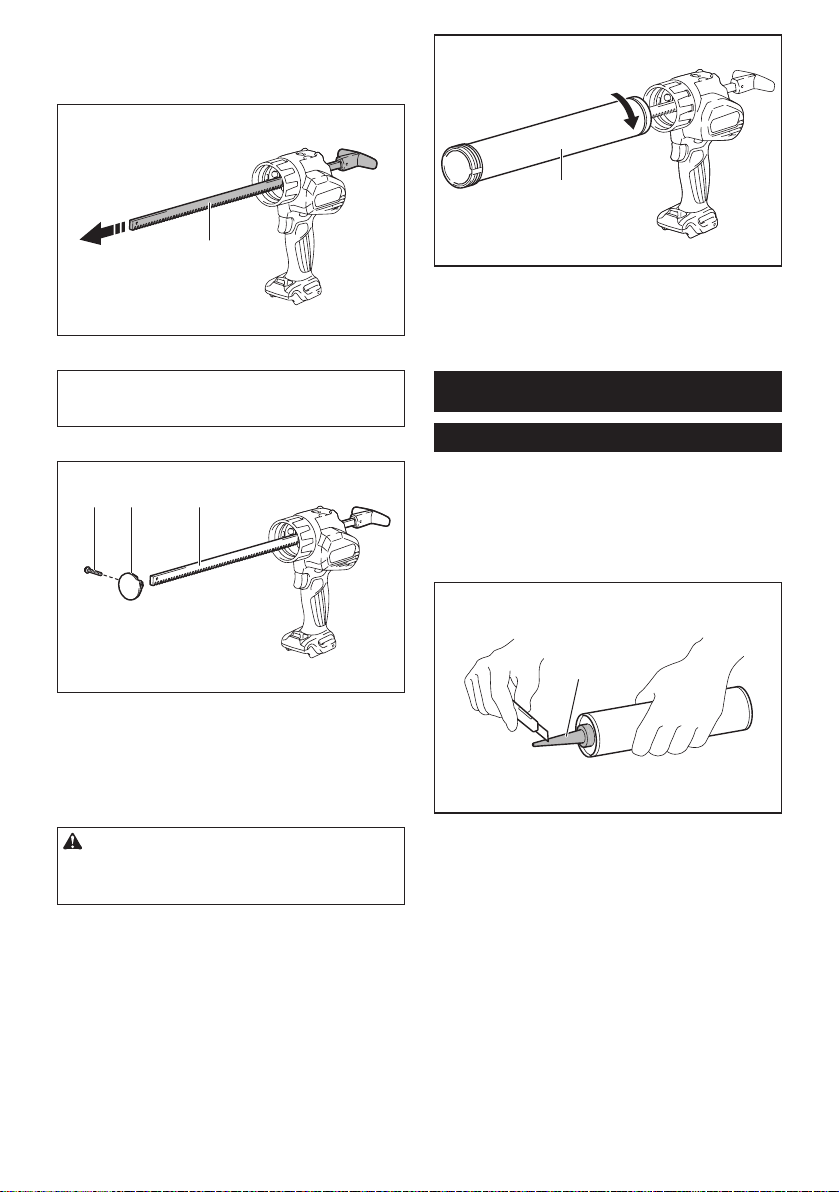

1. Insert the rod from the rear side of the tool with its
teeth facing down.
1
► 1. Short rod
2. Attach piston A with the screw.
12 3
► 1. Screw 2. Piston A 3. Short rod
NOTICE: Available type of caulking material con-
tainer for 300 ml (10  oz) size holder is cartridge
only. Be sure to attach piston A to the rod.
To remove the rod and piston, follow the installation
procedure in reverse.
Installing or removing the holder
CAUTION: Secure the holder to the holder
joint rmly. Otherwise the holder may come off
during operation and may cause an injury.
To install the holder, turn it clockwise rmly until it stops
while holding the holder joint. To remove the holder,
follow the installation procedure in reverse.

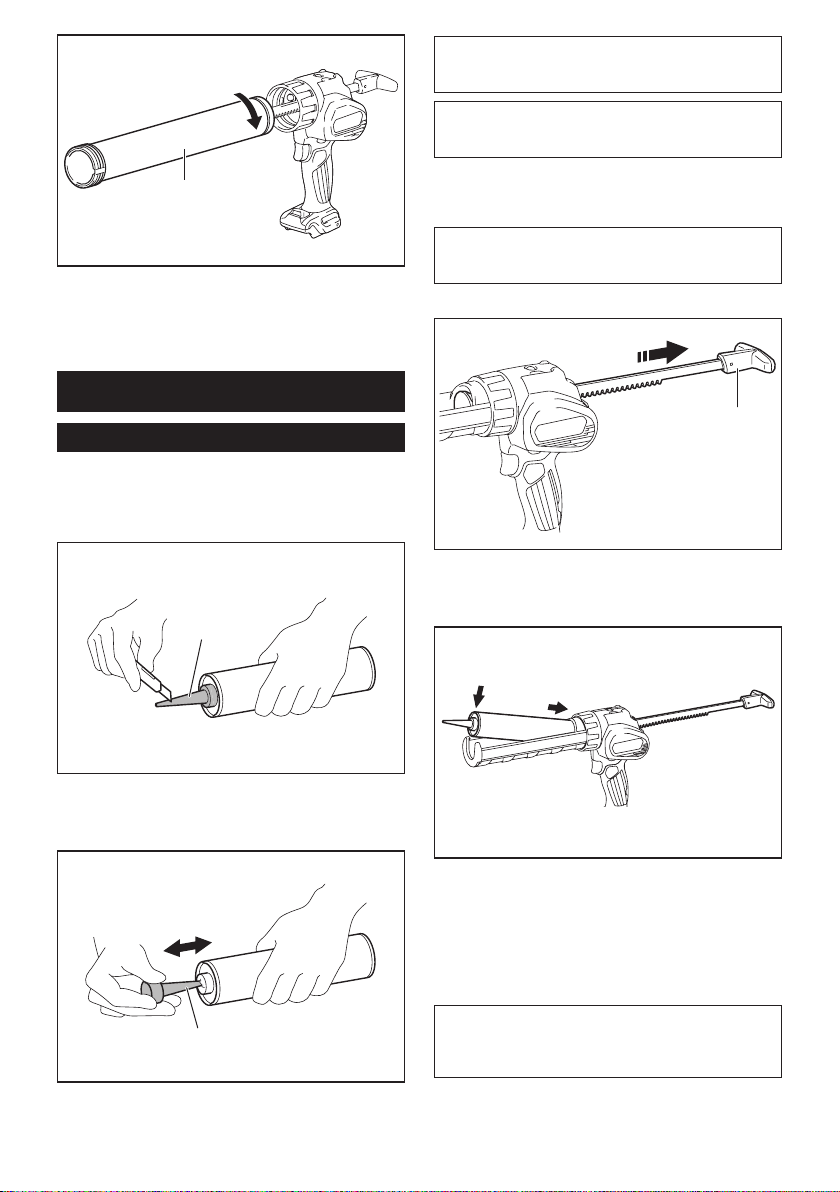

1
► 1. Holder

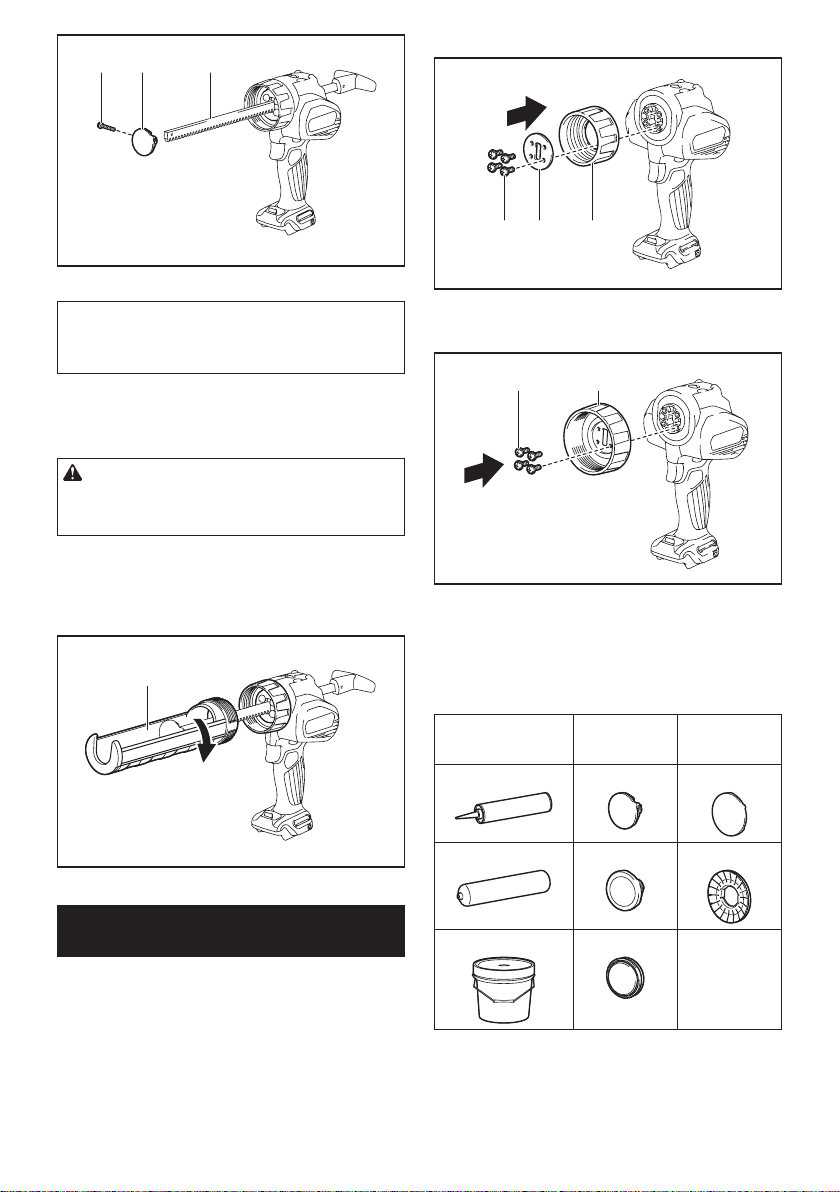

Installing or removing 600 ml (20 
oz) or 800 ml (29  oz) size holder
Installing or removing the holder
joint
Attach the holder joint and plate by securing the screws
rmly. To remove the holder joint, follow the installation
procedure in reverse.

8ENGLISH

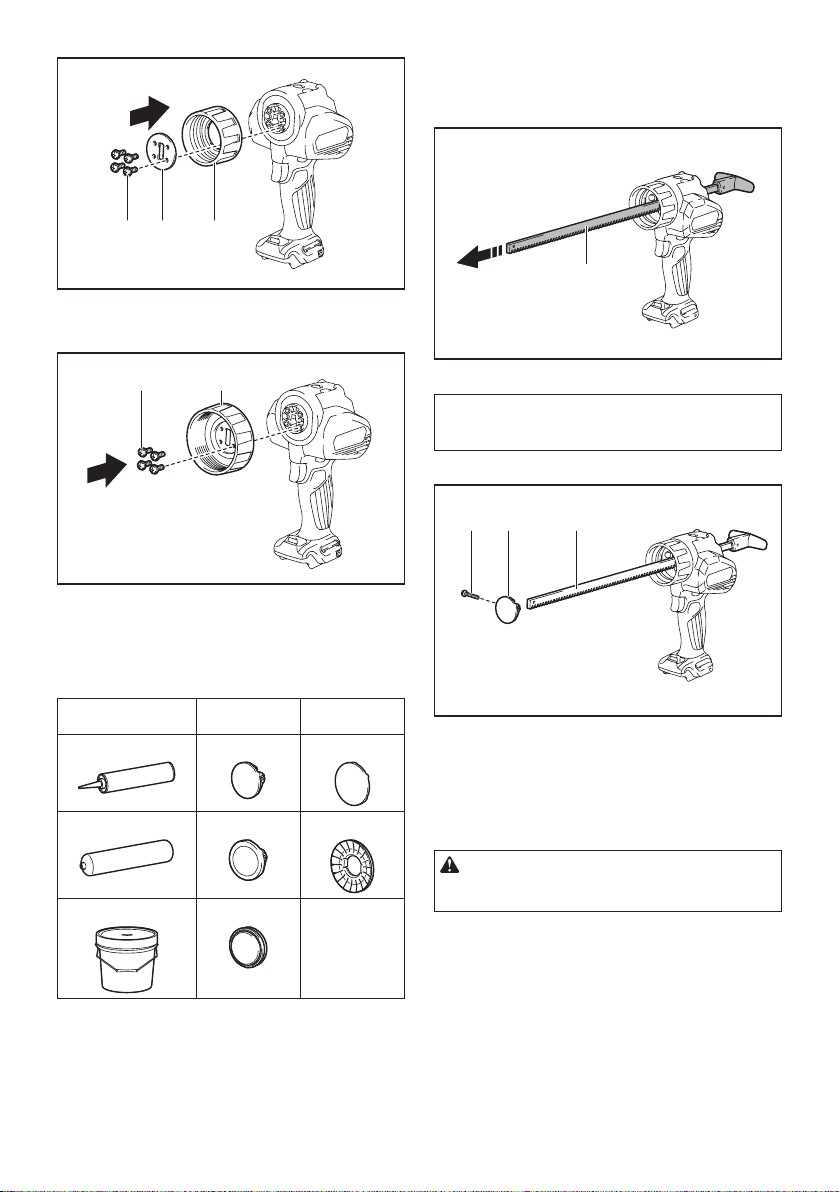

For 600 ml (20  oz) size holder
12 3
► 1. Screw 2. Plate 3. Holder joint
For 800 ml (29  oz) size holder
12
► 1. Screw 2. Holder joint and plate
Selecting the type of piston
Select the proper type of piston according to the caulk-
ing material container by referring to the following table.
600 ml (20  oz)
size holder
800 ml (29  oz)
size holder
Cartridge Piston A Piston D
Film package Piston B Piston E *
Direct lling Piston C -
*. Optional accessary
Installing or removing the rod and
piston
1. Insert the rod from the rear side of the tool with its
teeth facing down.
1
► 1. Long rod or black rod
NOTICE: For 600 ml (20  oz) size holder, use the
long rod. For 800 ml (29  oz) size holder, use the
black rod.
2. Attach the piston with the screw.
12 3
► 1. Screw 2. Piston 3. Long rod or black rod
To remove the rod and piston, follow the installation
procedure in reverse.
Installing or removing 600 ml (20 
oz) or 800 ml (29  oz) size holder
CAUTION: Secure the holder to the holder
joint rmly. Otherwise the holder may come off
during operation and may cause an injury.
To install the holder, turn it clockwise rmly until it stops
while holding the holder joint.

9ENGLISH
1
► 1. Holder
To remove the holder, follow the installation procedure
in reverse.
OPERATION
Using cartridge
Preparing cartridge for use
1. Cut the tip of the cartridge nozzle so that the suit-
able amount of caulking material is fed.
1
► 1. Nozzle
2. Make a hole on the protective lm with the tip of
the nozzle.
1
► 1. Nozzle
3. Attach the nozzle to the cartridge.
NOTICE: Be sure to check the cartridge for
damage before installation. Using the damaged
cartridge may cause malfunction.
NOTICE: When reusing the partially used car-
tridge, be sure to remove the solid caulking mate-
rial before the installation.
Installing cartridge to 300 ml (10  oz)
size holder
NOTICE: Make sure that piston A is attached
to the rod. Do not use other type of piston for
cartridge.
1. Pull the rod handle backward slowly until it stops.
1
► 1. Rod handle
2. Insert the cartridge into the holder as shown in the
gure.
3. Push the rod gently until the piston touches the
bottom of cartridge.
To remove the cartridge, follow the installation proce-
dure in reverse.
Installing cartridge to 600 ml (20  oz)
or 800 ml (29  oz) size holder
NOTICE: Make sure that piston A (for 600 ml
(20  oz) holder) or piston D (for 800 ml (29  oz)
holder) is attached to the rod. Do not use other
type of piston for cartridge.
1. Remove the holder cap from the holder, and then
pull the rod handle backward slowly until it stops.

10 ENGLISH
1
2
► 1. Holder cap 2. Rod handle
2. Insert the cartridge into the holder.
1
► 1. Holder
3. Attach the holder cap by turning it rmly while
holding the holder.
12
► 1. Holder cap 2. Holder
4. Push the rod gently until the piston touches the
bottom of cartridge.
To remove the cartridge, follow the installation proce-
dure in reverse.
Using lm type package
Preparing package for use
Cut off the tip of the package.
NOTICE: Be sure to check the package for dam-
age before installation. Using the damaged pack-
age may cause malfunction.
Installing lm type package to 600
ml (20  oz) or 800 ml (29  oz) size
holder
NOTICE: Make sure that piston B (for 600 ml
(20  oz) holder) or piston E (for 800 ml (29  oz)
holder) is attached to the rod. Do not use other
type of piston for lm type package.

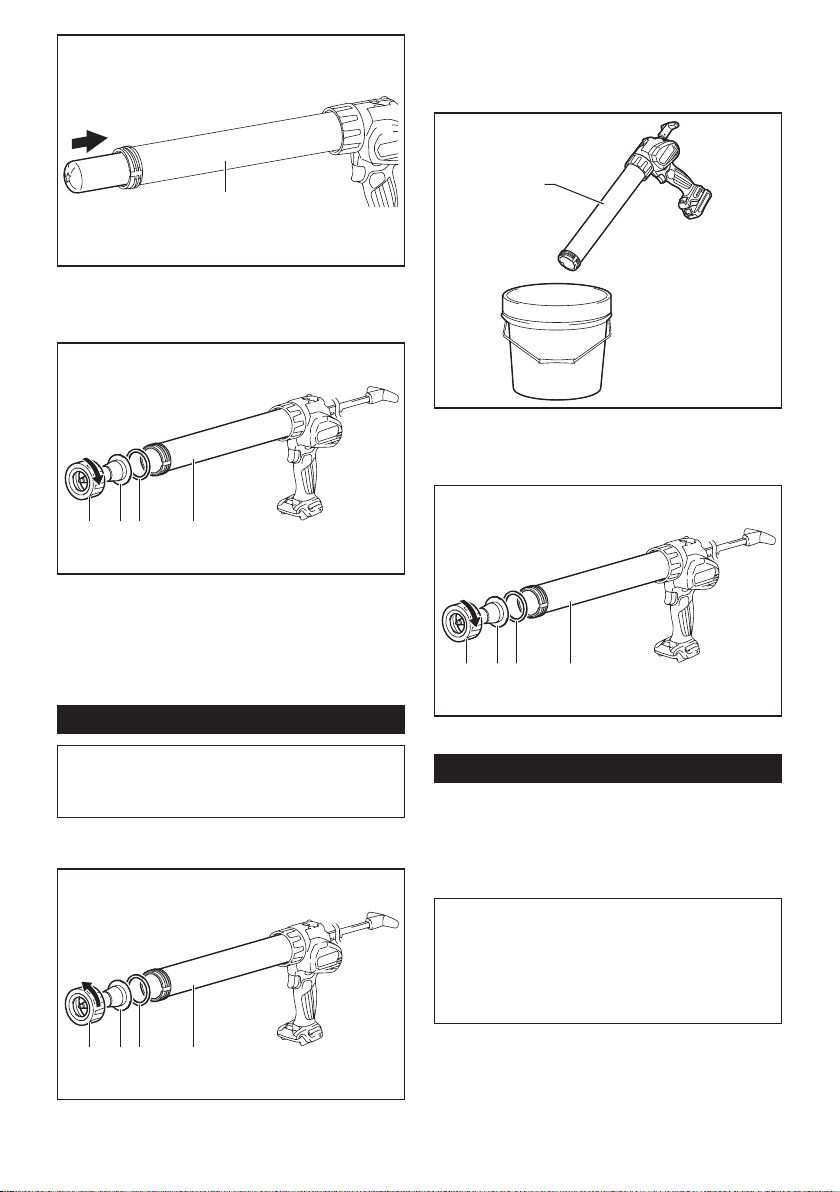

1. Remove the holder cap, nozzle, and rubber ring
from the holder.
1423
► 1. Holder cap 2. Nozzle 3. Rubber ring 4. Holder
2. Pull the rod handle backward slowly until it stops.
3. Insert the package into the holder.

11 ENGLISH
1
► 1. Holder
4. Attach the rubber ring, nozzle, and holder cap by
turning the holder cap rmly.
1423
► 1. Holder cap 2. Nozzle 3. Rubber ring 4. Holder
5. Push the rod gently until the piston touches the
package.
To remove the package, remove the holder cap, nozzle,
rubber ring, and then push the rod handle forward until
it stops.
Direct lling
NOTICE: Make sure that 600 ml (20  oz) holder
is attached to the holder joint and piston C is
attached to the rod. Do not use other type of
holder and piston for direct lling.
1. Remove the holder cap, nozzle, and rubber ring
from the holder.
1423
► 1. Holder cap 2. Nozzle 3. Rubber ring 4. Holder
2. Push the rod handle all the way until it stops.
3. Insert the tip of the holder into the caulking mate-
rial, and then pull the rod handle slowly to ll the holder
with the caulking material.
1
► 1. Holder
4. Attach the rubber ring, nozzle, and holder cap by
turning the holder cap rmly.
1423
► 1. Holder cap 2. Nozzle 3. Rubber ring 4. Holder
Caulking operation
Pull the trigger to feed the caulking material. Put one
hand under the holder to support the tool while operat-
ing it.
After the operation, wipe off the caulking material from
the tool. Be sure to remove the caulking material before
it becomes solid.
NOTE: At the beginning of operation, set the speed
adjusting dial to "1" and pull the switch trigger slowly
to check how much amount of caulking material is
fed.
NOTE: Depending on the type and conditions of
caulking material, it may not be fed at low speed. In
this case, set the speed adjusting dial higher.

12 ENGLISH
NOTE: If the caulking material is not fed, check the
following points:
• The tip of cartridge nozzle is not cut adequately.
• The caulking material is solid and clogged in the
nozzle.
• The cartridge or package is damaged.
• The caulking material is stiff. Warm the material
until it becomes soft.
• The attached piston is not appropriate for the
type of caulking material.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Piston A
• Piston B
• Piston C
• Piston D
• Piston E
• 300ml (10  oz) size holder set
• 600ml (20  oz) size holder set
• 800ml (29  oz) size holder set
• Nozzle (for 600 ml (20  oz) size holder)
• Nozzle (for 800 ml (29  oz) size holder)
• Safety goggles
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.
MAKITA LIMITED ONE YEAR
WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one
of Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
• repairs have been made or attempted by others:
• repairs are required because of normal wear and
tear:
• the tool has been abused, misused or improperly
maintained:
• alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specic legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or lim-
itation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.

13 FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle : CG100D
Puissance d’alimentation maximale 5 000 N (1 100 lbs)
Vitesse d’alimentation 0 - 28 mm/s (0 - 66 inch/min)
Course
Support de format 300 ml (10  oz) 214 mm (8-3/8″)
Support de format 600 ml (20  oz) 350 mm (13-3/4″)
Support de format 800 ml (29  oz) 294 mm (11-5/8″)
Longueur totale
Support de format 300 ml (10  oz) 404 mm (15-7/8″)
Support de format 600 ml (20  oz) 538 mm (21-1/4″)
Support de format 800 ml (29  oz) 480 mm (18-7/8″)
Tension nominale C.C. 10,8 V - 12 V max.
Batterie standard BL1016 / BL1021B / BL1041B
Chargeur DC10SB / DC10WD
Poids net 1,9 - 2,6 kg (4,2 - 5,8 lbs)
• Étant donné l’évolution constante de notre programme de recherche et développement, les spécications
contenues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications et la batterie peuvent varier suivant les pays.
• Le poids peut varier selon les accessoires, y compris la batterie. La plus légère et la plus lourde combinaisons,
selon la procédure EPTA 01/2014, sont indiquées dans le tableau.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE : Lisez toutes les mises en
garde, instructions, illustrations et spécications
qui accompagnent cet outil électrique. Il y a risque de
décharge électrique, d’incendie et/ou de blessure grave si
les instructions ci-dessous ne sont pas toutes respectées.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d’alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s’enammer.
3. Assurez-vous qu’aucun enfant ou curieux ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
1. Les ches d’outil électrique sont conçues pour
s’adapter parfaitement aux prises de courant.
Ne modiez jamais la che de quelque façon
que ce soit. N’utilisez aucun adaptateur de
che sur les outils électriques avec mise à
la terre. En ne modiant pas les ches et en les
insérant dans des prises de courant pour les-
quelles elles ont été conçues, vous réduirez les
risques de choc électrique.
2. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique est plus élevé si votre corps se trouve
mis à la terre.
3. N’exposez pas les outils électriques à la pluie
ou à l’eau. La présence d’eau dans un outil élec-
trique augmente le risque de choc électrique.
4. Ne maltraitez pas le cordon. N’utilisez jamais
le cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon à l’écart
des sources de chaleur, de l’huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
5. Lorsque vous utilisez un outil électrique à l’ex-
térieur, utilisez un cordon prolongateur conçu
pour l’usage extérieur. Les risque de choc élec-
trique est moindre lorsqu’un cordon conçu pour
l’usage extérieur est utilisé.

14 FRANÇAIS
6. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d’ali-
mentation protégée par un disjoncteur de fuite
à la terre. L’utilisation d’un disjoncteur de fuite à la
terre réduit le risque de choc électrique.
7. Les outils électriques peuvent produire des
champs électromagnétiques (CEM) qui ne sont
pas préjudiciables à l’utilisateur. Les utilisa-
teurs de stimulateur cardiaque ou autres appareils
médicaux similaires doivent toutefois demander
conseil au fabricant et/ou à leur médecin avant
d’utiliser cet outil électrique.
Sécurité personnelle
1. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. N’utilisez pas les outils
électriques si vous êtes fatigué ou avez pris
une drogue, de l’alcool ou un médicament. Un
moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
2. Portez des dispositifs de protection person-
nelle. Portez toujours une protection oculaire.
Les risques de blessure seront moins élevés si
vous utilisez des dispositifs de protection tels
qu’un masque anti-poussière, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d’oreilles.
3. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil à la prise de courant
et/ou au bloc-piles, et avant de prendre ou
de transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l’interrupteur ou si vous les bran-
chez alors que l’interrupteur est en position de
marche.
4. Retirez toute clé de réglage ou de serrage
avant de mettre l’outil électrique sous tension.
Toute clé laissée en place sur une pièce rotative
de l’outil électrique peut entraîner une blessure.
5. Ne vous étirez pas exagérément. Assurez-vous
d’une bonne prise au sol et d’un bon équilibre
en tout temps. Cela vous permettra d’avoir une
meilleure maîtrise de l’outil électrique dans les
situations imprévues.
6. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Gardez vos che-
veux, vêtements et gants à l’écart des pièces
en mouvement. Les vêtements amples, bijoux ou
cheveux longs peuvent être happés par les pièces
en mouvement.
7. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous qu’ils sont correc-
tement raccordés et qu’ils sont utilisés de
manière adéquate. L’utilisation d’un appareil de
collecte permet de réduire les risques liés à la
présence de poussière dans l’air.
8. Évitez d’être complaisant et d’ignorer les
principes de sécurité de l’outil en raison de la
familiarité acquise par un usage fréquent des
outils. Un geste imprudent peut entraîner une
grave blessure en une fraction de seconde.
9. Portez toujours des lunettes à coques de pro-
tection pour protéger vos yeux contre les bles-
sures lors de l’utilisation d’outils électriques.
Les lunettes à coques doivent être conformes
à ANSI Z87.1 aux États-Unis.
L’employeur a la responsabilité d’imposer
l’utilisation d’équipements de protection de
sécurité adéquats aux utilisateurs des outils
électriques et à toute autre personne se trou-
vant dans la zone de travail immédiate.
Utilisation et entretien des outils électriques
1. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l’outil électrique adé-
quat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et plus sécuritaire.
2. N’utilisez pas l’outil électrique s’il n’est pas
possible de l’allumer et de l’éteindre avec son
interrupteur. Un outil électrique dont l’interrupteur
est défectueux représente un danger et doit être
réparé.
3. Avant d’effectuer tout réglage, de remplacer
un accessoire ou de ranger l’outil électrique,
débranchez la che de la source d’alimenta-
tion et/ou retirez la batterie de l’outil électrique
si elle est amovible. Ces mesures préventives de
sécurité réduisent les risques de démarrage acci-
dentel de l’outil électrique.
4. Après l’utilisation d’un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l’utiliser si elle n’est
pas familiarisée avec l’outil électrique ou les
présentes instructions d’utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n’en connaissent pas le
mode d’utilisation.
5. Effectuez l’entretien des outils électriques et
des accessoires. Assurez-vous que les pièces
mobiles ne sont pas désalignées ou coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage affectant
son bon fonctionnement. Le cas échéant,
faites réparer l’outil électrique avant de l’utili-
ser. De nombreux accidents sont causés par des
outils électriques mal entretenus.
6. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l’entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
7. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L’utilisation d’un outil électrique pour d’autres
usages que ceux prévus peut entraîner une situa-
tion dangereuse.
8. Gardez les poignées et surfaces de saisie
sèches, propres et exemptes d’huile et de
graisse. Les poignées et surfaces de saisie glis-
santes ne permettent pas une manipulation sûre
et une bonne maîtrise de l’outil dans les situations
inattendues.

15 FRANÇAIS
9. Lors de l’utilisation de l’outil, ne portez pas
de gants de travail en tissu qui risquent de
s’enchevêtrer dans l’outil. L’enchevêtrement de
gants de travail en tissu dans les pièces en mou-
vement peut entraîner une blessure.
Utilisation et entretien des outils alimentés par
batterie
1. Pour recharger, utilisez uniquement le char-
geur spécié par le fabricant. L’utilisation d’un
chargeur conçu pour un type donné de bloc-piles
comporte un risque d’incendie lorsqu’il est utilisé
avec un autre type de bloc-piles.
2. N’utilisez un outil électrique qu’avec le bloc-
piles conçu spéciquement pour cet outil. Il y a
risque de blessure ou d’incendie si un autre bloc-
piles est utilisé.
3. Lorsque vous n’utilisez pas le bloc-piles, ran-
gez-le à l’écart des objets métalliques tels que
trombones, pièces de monnaie, clés, clous,
vis ou autres petits objets métalliques qui
risqueraient d’établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
4. Dans des conditions d’utilisation inadéquates
de la batterie, il peut y avoir fuite d’électrolyte;
évitez tout contact avec ce liquide. En cas
de contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L’électrolyte
qui s’échappe de la batterie peut causer des
irritations ou des brûlures.
5. N’utilisez pas une batterie ou un outil s’il est
endommagé ou modié. Les batteries endom-
magées ou modiées peuvent avoir un comporte-
ment imprévisible dont peut résulter un incendie,
une explosion ou un risque de blessure.
6. N’exposez pas une batterie ou un outil au feu
ou à une température excessive. L’exposition
au feu ou à une température supérieure à 130 °C
peut entraîner une explosion.
7. Suivez toutes les instructions de charge et ne
chargez pas la batterie ou l’outil à l’extérieur
de la plage de température spéciée dans les
instructions. Charger de manière inadéquate
ou à des températures hors de la plage spéciée
peut endommager la batterie et augmenter le
risque d’incendie.
Réparation
1. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d’origine. Le
maintien de la sûreté de l’outil électrique sera ainsi
assuré.
2. N’essayez jamais de réparer les batteries
endommagées. La réparation des batteries ne
doit être effectuée que par le fabricant ou par un
fournisseur de service après-vente agréé.
3. Suivez les instructions de lubrication et de
remplacement des accessoires.
Consignes de sécurité pour pistolet
à mastic sans l
1. Gardez vos mains et vêtements à l’écart de la
zone de la tige et du plongeur. Autrement, vos
doigts ou vos vêtements risquent de s’y coincer.
2. Tenez l’outil fermement.
3. Effectuez toujours le travail dans un emplacement
bien aéré, et portez toujours des protections bien
adaptées au travail à effectuer.
4. Lisez les instructions du fabricant sur le matériau
de calfeutrage ou le matériau adhésif avant l’utili-
sation, et respectez-les.
CONSERVEZ CE MODE
D’EMPLOI.
MISE EN GARDE : NE VOUS LAISSEZ PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance ou de familiarité avec le
produit en négligeant les consignes de sécurité
qui accompagnent le produit. L’UTILISATION
INCORRECTE ou l’ignorance des consignes de
sécurité du présent manuel d’instructions com-
porte un risque de blessure grave.
Symboles
Les symboles utilisés pour l’outil sont indiqués
ci-dessous.
volts
courant continu
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et les mises en garde apposées
sur (1) le chargeur de batterie, (2) la batterie et
(3) le produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques tels que clous, pièces de monnaie,
etc.
(3) Évitez d’exposer la batterie à l’eau ou à la
pluie.

16 FRANÇAIS
Un court-circuit de la batterie pourrait provo-
quer un fort courant, une surchauffe, parfois
des brûlures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans
des emplacements où la température peut
atteindre ou dépasser 50 °C (122 °F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d’échapper ou de heurter la
batterie.
9. N’utilisez pas une batterie si elle est
endommagée.
10. Les batteries lithium-ion fournies sont sou-
mises aux exigences de la législation sur les
marchandises dangereuses.
Des exigences particulières sur l’emballage et
l’étiquetage doivent être respectées lors du trans-
port commercial par des tiers, des transitaires, etc.
Pour préparer la marchandise à expédier, consul-
tez un expert en matériaux dangereux si néces-
saire. Respectez aussi les éventuelles réglemen-
tations nationales plus détaillées.
Recouvrez de ruban isolant les contacts exposés,
et emballez la batterie de sorte qu’elle ne puisse
pas se déplacer à l’intérieur de l’emballage.
11. Suivez la réglementation locale concernant
l’élimination de la batterie.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : Utilisez exclusivement les bat-
teries fabriquées par Makita. Les batteries autres
que celles fabriquées par Makita ou les batteries
modiées peuvent exploser et causer un incendie,
une blessure ou des dommages. Cela annule aussi la
garantie Makita de l’outil et du chargeur Makita.
Conseils pour maintenir la
durée de service maximale de la
batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement déchargée. Arrêtez toujours
l’outil et rechargez la batterie quand vous
remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C (50 °F
et 104 °F). Si la batterie est chaude, laissez-la
refroidir avant de la charger.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est éteint et que sa batterie est retirée avant
de l’ajuster ou de vérier son fonctionnement.
Installation ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
d’installer ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de l’installation ou du retrait de cette
dernière. Si l’outil et la batterie ne sont pas tenus
fermement, ils risquent de vous glisser des mains et
de subir des dommages, ou encore de vous blesser.
1
2
3
► 1. Voyant rouge 2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en glissant le bouton qui se trouve à l’avant.
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie en
place. Insérez-la à fond jusqu’à ce que vous entendiez
un léger déclic. Si vous pouvez voir le voyant rouge sur
le dessus du bouton, la batterie n’est pas complètement
verrouillée.
ATTENTION : Installez toujours la batterie à
fond jusqu’à ce que vous ne puissiez plus voir le
voyant rouge. Autrement elle risque de tomber acci-
dentellement de l’outil et d’entraîner des blessures.
ATTENTION : Ne forcez pas sur la batterie
pour l’installer. Si la batterie ne glisse pas facile-
ment, c’est qu’elle n’est pas insérée correctement.
Dispositif de protection de la
batterie
L’outil est équipé d’un système de protection de la
batterie. Ce système coupe automatiquement l’alimen-
tation du moteur pour augmenter la durée de vie de la
batterie.
L’outil s’arrête automatiquement pendant l’utilisation
lorsque l’outil et/ou la batterie sont dans l’une des situa-
tions suivantes :

17 FRANÇAIS
En surcharge :
L’outil est utilisé d’une manière entraînant une consom-
mation anormale de courant.
Dans cette situation, éteignez l’outil et arrêtez l’applica-
tion qui a causé la surcharge de l’outil. Allumez ensuite
l’outil pour redémarrer.
Si l’outil ne démarre pas, c’est que la batterie est sur-
chauffée. Dans cette situation, laissez refroidir la batte-
rie avant de rallumer l’outil.
Tension de la batterie faible :
La capacité restante de la batterie est trop faible pour
que l’outil puisse fonctionner. Si vous allumez l’outil, le
moteur tourne de nouveau mais s’arrête aussitôt. Dans
cette situation, retirez et rechargez la batterie.
Afchage de la charge restante de la
batterie
Uniquement pour les batteries avec voyant
1
2
► 1. Témoins indicateurs 2. Bouton de vérication
Appuyez sur le bouton de vérication de la batterie pour
afcher la charge restante de la batterie. Les témoins
indicateurs s’allument pendant quelques secondes.
Témoins indicateurs Capacité restante
Allumé Éteint
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
NOTE : Suivant les conditions d’utilisation et la
température ambiante, il se peut que l’indication soit
légèrement différente de la charge réelle.
Interrupteur
MISE EN GARDE : Avant d’insérer la batte-
rie dans l’outil, vériez toujours que la gâchette
fonctionne bien et revient en position d’arrêt
lorsque libérée.
AB
1
2
► 1. Gâchette 2. Bouton de verrouillage de la gâchette
L’outil est doté d’un bouton de verrouillage de la
gâchette, pour éviter l’activation accidentelle de la
gâchette.
Pour faire démarrer l’outil, enfoncez le bouton de ver-
rouillage de la gâchette du côté A et appuyez sur la
gâchette. La vitesse de l’outil augmente à mesure que
vous augmentez la pression sur la gâchette. Pour l’arrê-
ter, relâchez la gâchette.
Après l’utilisation, enfoncez le bouton de verrouillage de
la gâchette du côté B.
Cadran de réglage de la vitesse
1
► 1. Cadran de réglage de la vitesse
La vitesse de l’outil peut être réglée en tournant le
cadran de réglage de la vitesse. La vitesse la plus éle-
vée est obtenue sur 5, et la vitesse la plus basse sur 1.
AVIS : Ne tournez pas le cadran rapidement pen-
dant que l’outil tourne.
AVIS : Suivant le type et la condition du matériau
de calfeutrage, il se peut qu’il ne sorte pas lente-
ment. Le cas échéant, réglez le cadran de réglage
de la vitesse sur une valeur plus élevée.
AVIS : Pour ramener le cadran de vitesse de « 5
» à « 1 », tournez le cadran dans le sens contraire
des aiguilles d’une montre. Ne forcez pas le
cadran en le tournant dans le sens des aiguilles
d’une montre.

18 FRANÇAIS
Allumage de la lampe avant
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
1
► 1. Lampe
Pour allumer la lampe, appuyez légèrement sur la
gâchette, puis libérez-la. La lampe s’éteint environ 10
secondes après la libération de la gâchette.
AVIS : Lorsque l’outil surchauffe, la lampe
clignote. Laissez refroidir l’outil complètement
avant de l’utiliser à nouveau.
NOTE : Utilisez un linge sec pour enlever les poussières
sur la lentille de la lampe. Prenez garde de rayer la lentille
de la lampe, car cela peut affecter son intensité d’éclairage.
Voyant de mise en garde contre la
surcharge
1
► 1. Voyant de mise en garde
Le voyant de mise en garde clignote lorsque l’outil est soumis à
une charge élevée. Si la charge augmente et que l’outil devient
surchargé, il s’arrête automatiquement et le voyant de mise en
garde reste allumé. Le cas échéant, libérez la gâchette et annu-
lez la cause de la surcharge, puis redémarrez l’outil.
NOTE : Lorsque le voyant de mise en garde clignote,
vériez les points suivants :
• Le matériau de calfeutrage est bloqué.
• Le cadran de réglage de la vitesse est réglé sur
une vitesse élevée.
• La zone de coupe est trop petite au bout de la
buse de cartouche ou du paquet pelliculé.
Fonction de prévention de
l’égouttement
Le moteur continue de tourner un moment après la libé-
ration de la gâchette. Cette fonction prévient l’égoutte-
ment en libérant la pression du matériau de calfeutrage.
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est éteint et que sa batterie est retirée avant
d’effectuer tout travail dessus.
Pose ou retrait du support de format
300 ml (10  oz)
Pose ou retrait du joint de support
Fixez le joint de support et la plaque en serrant ferme-
ment les vis. Pour retirer le joint de support, effectuez le
contraire de la procédure d’installation.
12 3
► 1. Vis 2. Plaque 3. Joint de support
Pose ou retrait de la tige et du piston
1. Insérez la tige par l’arrière de l’outil, avec ses
dents orientées vers le bas.
1
► 1. Tige courte
2. Fixez le piston A avec la vis.

19 FRANÇAIS
12 3
► 1. Vis 2. Piston A 3. Tige courte
AVIS : Le contenant de matériau de calfeutrage
pour support de format 300 ml (10  oz) est dispo-
nible uniquement en cartouche. Veillez à xer le
piston A à la tige.
Pour retirer la tige et le piston, effectuez le contraire de
la procédure d’installation.
Pose ou retrait du support
ATTENTION : Fixez le support fermement au
joint de support. Autrement, le support risque de
se détacher pendant l’utilisation et d’entraîner
une blessure.
Pour poser le support, tournez-le fermement dans le
sens des aiguilles d’une montre jusqu’à ce qu’il s’ar-
rête, tout en retenant le joint de support. Pour retirer
le support, effectuez le contraire de la procédure
d’installation.
1
► 1. Support
Pose ou retrait du support de format
600 ml (20  oz) ou 800 ml (29  oz)
Pose ou retrait du joint de support
Fixez le joint de support et la plaque en serrant ferme-
ment les vis. Pour retirer le joint de support, effectuez le
contraire de la procédure d’installation.
Pour support de format 600 ml (20  oz)
12 3
► 1. Vis 2. Plaque 3. Joint de support
Pour support de format 800 ml (29  oz)
12
► 1. Vis 2. Joint de support et plaque
Sélection du type de piston
Sélectionnez le type de piston qui convient au conte-
nant du matériau de calfeutrage, en vous reportant au
tableau suivant.
Support de
format 600 ml
(20  oz)
Support de
format 800 ml
(29  oz)
Cartouche Piston A Piston D
Paquet pelliculé Piston B Piston E *
Remplissage direct Piston C -
*. Accessoire en option

20 FRANÇAIS
Pose ou retrait de la tige et du piston
1. Insérez la tige par l’arrière de l’outil, avec ses
dents orientées vers le bas.
1
► 1. Tige longue ou tige noire
AVIS : Pour le support de format 600 ml (20  oz),
utilisez la tige longue. Pour le support de format
800 ml (29  oz), utilisez la tige noire.
2. Fixez le piston avec la vis.
12 3
► 1. Vis 2. Piston 3. Tige longue ou tige noire
Pour retirer la tige et le piston, effectuez le contraire de
la procédure d’installation.
Pose ou retrait du support de format
600 ml (20  oz) ou 800 ml (29  oz)
ATTENTION : Fixez le support fermement au
joint de support. Autrement, le support risque de
se détacher pendant l’utilisation et d’entraîner
une blessure.
Pour poser le support, tournez-le fermement dans le
sens des aiguilles d’une montre jusqu’à ce qu’il s’arrête,
tout en retenant le joint de support.
1
► 1. Support
Pour retirer le support, effectuez le contraire de la pro-
cédure d’installation.
UTILISATION
Utilisation de la cartouche
Préparation de la cartouche pour
l’utilisation
1. Coupez le bout de la buse de cartouche de
manière à faire sortir une quantité adéquate de maté-
riau de calfeutrage pendant l’alimentation.
1
► 1. Buse
2. Avec le bout de la buse, faites un trou dans la
pellicule de protection.
