Makita PC5000C User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la
herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Concrete Planer
Surfaceuse à beton
Cepillo para Concreto
PC5000C
PC5001C
009839

2
ENGLISH
SPECIFICATIONS
Model PC5000C PC5001C
Wheel diameter 125 mm (5")
Hole diameter 22.23 mm (7/8")
No load speed (RPM) 10,000/min.
Overall length 437 mm (17-1/8") 479 mm (18-13/16")
Net weight 4.0 kg (8.9 lbs) 5.1 kg (11.2 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result
in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1. Keep your work area clean and well lit.
Cluttered benches and dark areas invite
accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug ( one blade is wider than the
other.) This plug will fit in a polarized outlet
only one way. If the plug does not fit fully in the
outlet, reverse the plug. If it still does not fit,
contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way. Double insulation eliminates the need for
the three wire grounded power cord and grounded
power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an
outdoor extension cord marked "W-A" or "W".
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use tool while tired or under the
influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught
in moving parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your
finger on the switch or plugging in tools that have
the switch on invites accidents.
12. Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the tool in unexpected
situations.
14. Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for
appropriate conditions. Ordinary eye or sun
glasses are NOT eye protection.

3
Tool Use and Care
15. Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other
condition that may affect the tool’s operation.
If damaged, have the tool serviced before
using. Many accidents are caused by poorly
maintained tools.
22. Use only accessories that are recommended
by the manufacturer for your model.
Accessories that may be suitable for one tool,
may become hazardous when used on another
tool.
SERVICE
23. Tool service must be performed only by
qualified repair personnel. Service or
maintenance performed by unqualified personnel
could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow
Maintenance instructions may create a risk of
electric shock or injury.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. Table 1
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
USB096-1
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to Concrete Planer safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Accessories must be rated for at least the
speed recommended on the tool warning label.
Wheels and other accessories running over rated
speed can fly apart and cause injury.
2. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
3. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
4. Make sure cord is clear of wheel. Do not wrap
cord around your arm or wrist. If control of
tool is lost, cord may become wrapped around
you and cause personal injury.

4
5. This is a dry-use tool. Never use water or
coolant. If water or coolant gets into the tool or
offset diamond wheel, damage to the tool or a
dangerous situation may occur.
6. Adequate ventilation of your work area is very
important when using this tool. Use a dust
mask or appropriate respirator.
7. Due to the dusty nature of this tool, be sure to
clean it often to remove dust accumulations.
Carefully blow the dust out of the motor,
switch and dust cover areas frequently.
8. Always install the dust cover before operation.
9. Always use Makita offset diamond wheels only.
Never use ordinary diamond wheels which
may be available on the market. Never use
depressed center wheels, cut-off wheels, or
any other type of accessory on this tool.
Failure to do so may result in serious injury or
death to operator or anyone nearby.
10. Check the offset diamond wheel carefully for
cracks or damage before operation. Replace
cracked or damaged wheel immediately.
11. Before using the tool on an actual workpiece,
let it run for a while, keeping it away from your
body. Watch for vibration or wobbling that
could indicate poor installation, a poorly
balanced wheel, or a damaged wheel.
12. Hold the tool firmly with both hands during
operation.
13.
Do not leave the tool running unattended.
Operate the tool only when handheld. Do not
fasten or mount the tool to a bench, table or
vise and then introduce workpieces to the
tool.
14. Do not touch the offset diamond wheel
immediately after operation; it may be
extremely hot and could burn your skin.
15. Do not bear down on tool. Work the tool away
from and toward you without bearing down on
it. Otherwise the planer will leave marks on the
surface, the motor speed will drop and suction
efficiency will decrease.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2

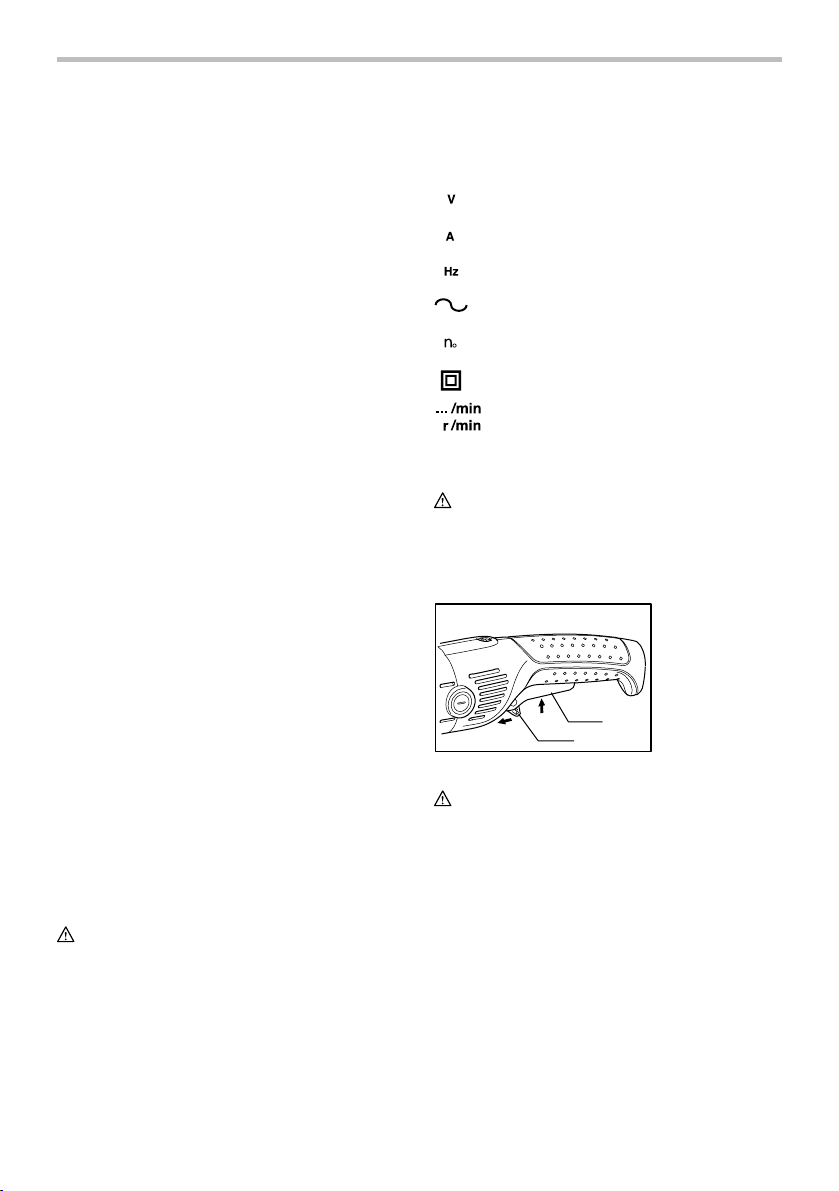

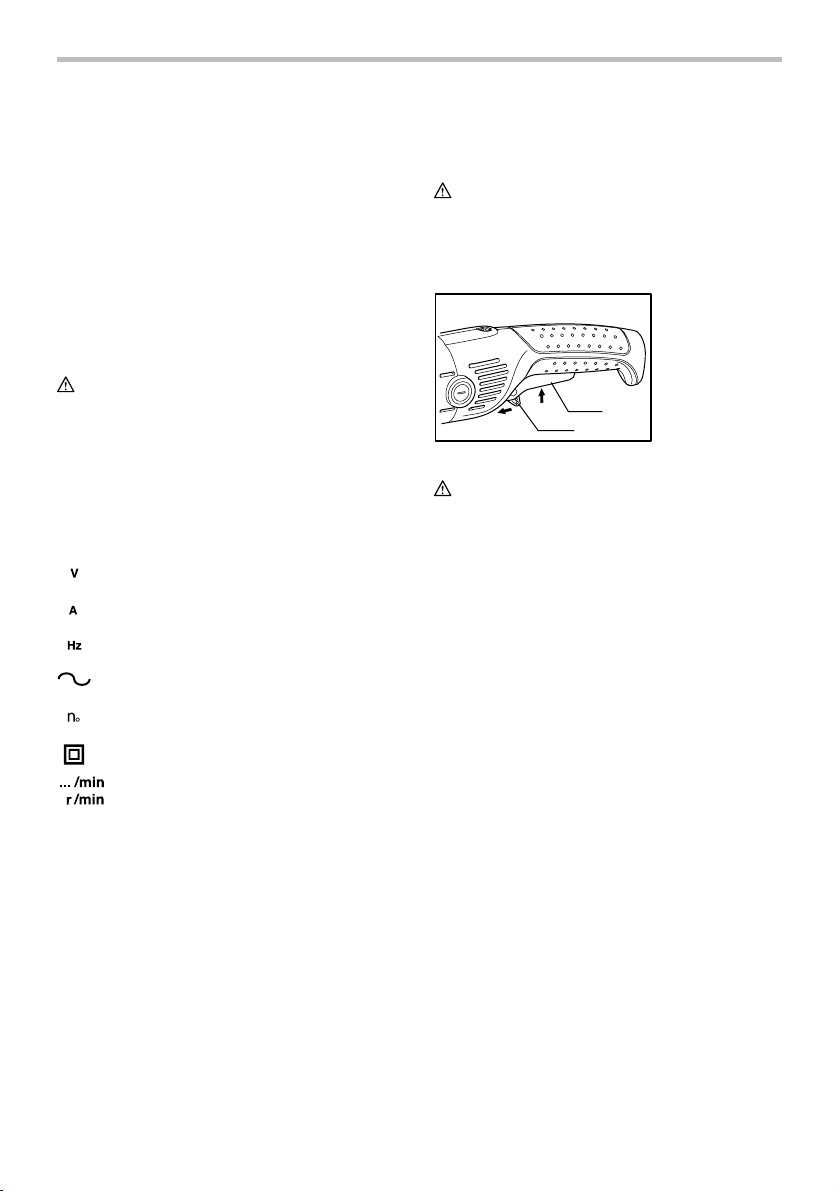

Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
2
A
B
008415
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To prevent the switch trigger from accidentally pulled, a
lock lever is provided. To start the tool, push in the lock
lever (B) and then pull the switch trigger (A). Release the
switch trigger to stop. For continuous operation, push in
the lock lever (B), pull the switch trigger (A) and then
push in the lock lever (B) further. To stop the tool from
the locked position, pull the switch trigger (A) fully, then
release it.
1. Lock lever
2. Switch trigger

5
Electronic function
Constant speed control
• Possible to get fine finish, because the rotating
speed is kept constantly even under the loaded
condition.
• Additionally, when the load on the tool exceeds
admissible levels, power to the motor is reduced to
protect the motor from overheating. When the load
returns to admissible levels, the tool will operate as
normal.
Soft start feature
• Soft start because of suppressed starting shock.

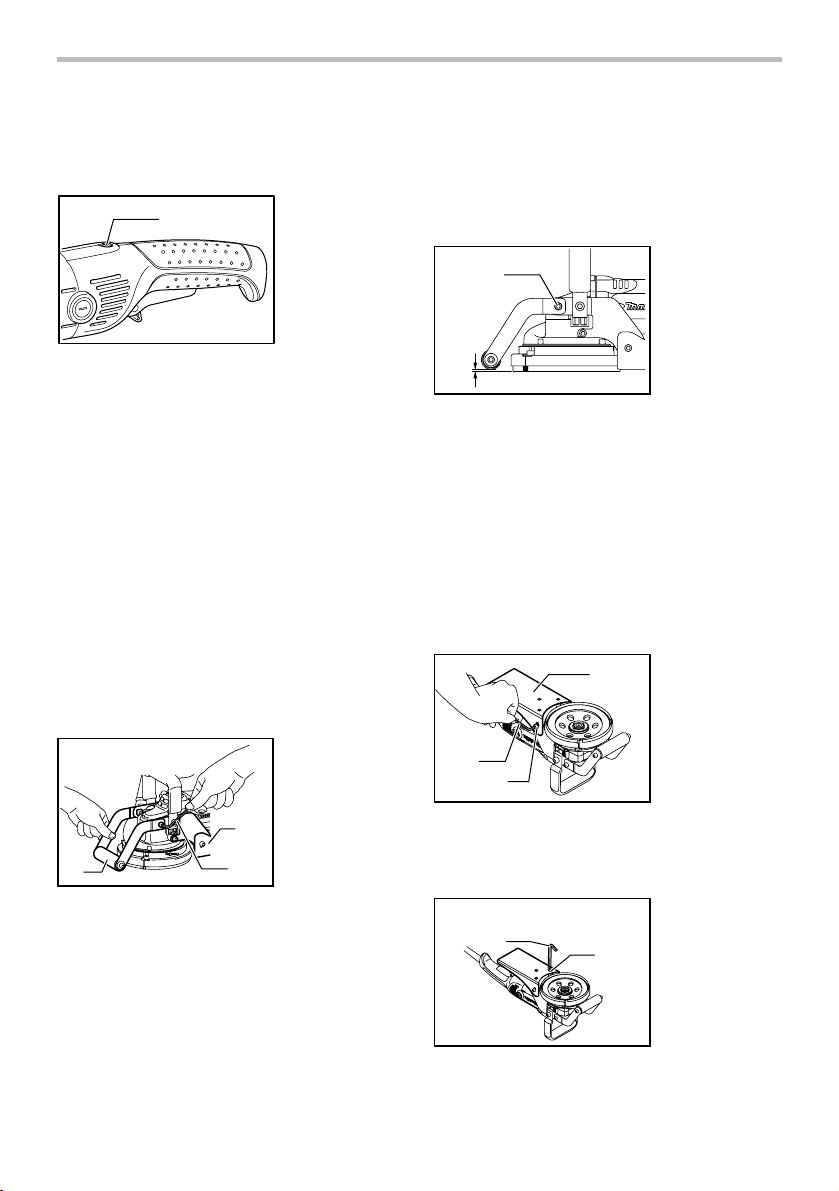

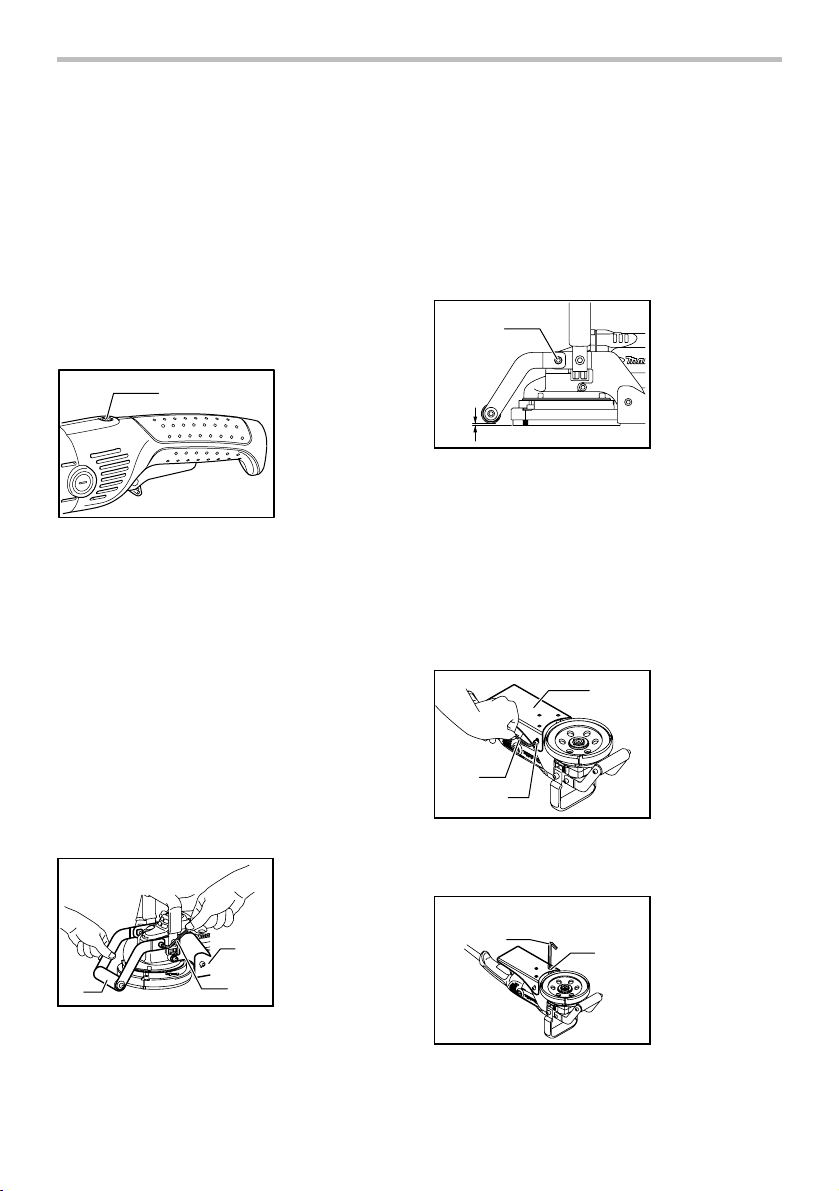

Indication lamp
1
008416
The indication lamp lights up green when the tool is
plugged. If the indication lamp does not light up, the
mains cord or the controller may be defective. The
indication lamp is lit but the tool does not start even if the
tool is switched on, the carbon brushes may be worn out,
or the controller, the motor or the ON/OFF switch may be
defective.
Unintentional restart proof
Even locking lever keeping the switch trigger depressed
(Lock-on position) does not allow the tool to restart even
when the tool is plugged.
At this time, the indication lamp flickers red and shows
the unintentional restart proof device is on function.
To cancel the unintentional restart proof, pull the switch
trigger fully, then release it.
Level planing (for PC5001C only)
1
2
3
009847
To level a surface, the base of the planer should be
aligned with the diamond wheel. The front roller should
be adjusted (use hex wrench) upward to the level
required for the desired stock removal amount.
To change the amount of stock (concrete) removed,
loosen the hex socket head bolts on the base holder with
the hex wrench. Raise or lower the front roller to adjust
the gap between it and the diamond wheel. The
difference is the stock removal amount. Then secure the
hex socket head bolts very carefully.
1
2
009848
NOTE:
• Maximum stock removal should be less than 4.0
mm (5/32").
Tilting base for smoother planing ( for
PC5001C only)
For smooth removal of a given surface roughness or
texture, tilting the base is helpful. Use the hex wrench to
loosen the two hex socket head bolts securing the base
on either side.
1
2
3
009849
Use a hex wrench to lower the three hex socket head
bolts on the base by turning them on the base clockwise.
12
009850
1. Hex wrench
2. Hex socket head
bolt
1. Base
2. Hex wrench
3. Hex socket head
bolt
1. Hex socket head
bolt
2. Stock removal
amount
1. Base (for
PC5001C only)
2. Hex wrench
3. Front roller
1. Indication lamp

6
Use a square or ruler to obtain the desired base angle in
relation to the diamond wheel. Then secure carefully the
hex socket head bolts on either side of the base. Adjust
center of base near wheel so that it is on the same level
as the wheel.
6
Max.
12
3
009851
NOTE:
• After base adjustment, turn the three hex socket
head bolts on the base counterclockwise until the
heads are flush with the back side of the base.
Turn gently or base adjustment will be thrown off.
Base adjustment to compensate for wheel
wear (for PC5001C only)
With long use, the diamond wheel will wear and thus
create a gap with the planing surface so that
performance becomes poor. Check the tool after every 4
or 5 hours of use.
If the wheel and base surfaces are not aligned, loosen
two hex socket head bolts securing the base. Turn three
hex socket head bolts on the base clockwise and adjust
the base so as to be level with the wheel surface.
Retighten firmly the hex socket head bolts securing base
and then lightly turn the hex socket head bolts
counterclockwise so that the hex socket head bolts do
not come loose during operation.
Dust cover adjustment
1
2
3
4
009885
Loosen the screw. and adjust the dust cover's brush
level. The dust cover's brush should be either flush with
the diamond wheel surface or very slightly above (when
tool is inverted) 0.5 mm (0.020"). Suction/pickup will be
poor if they are not approximately on the same level.
After adjusting, be sure to tighten the screw firmly. To
adjust the dust cover, grip it on the outside; turn
clockwise to raise, counterclockwise to lower.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

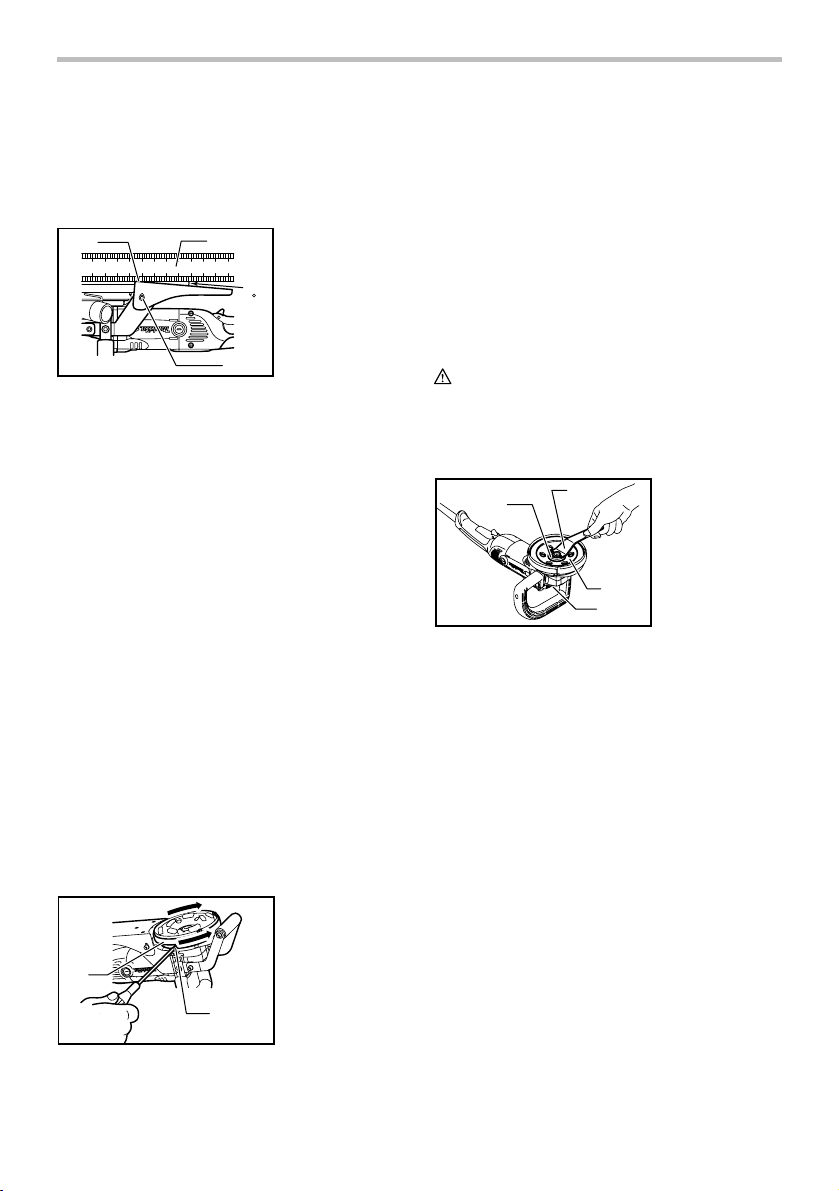

Installing or removing diamond wheel
1
2
3
4
009841
To replace a worn diamond wheel with a new one, press
in the shaft lock to hold the shaft steady, then loosen the
lock nut counterclockwise with the lock nut wrench
provided.
Remove the worn diamond wheel.
To install a new one, follow the above removal
procedure in reverse.
When installing a diamond wheel, always make sure to
tighten the lock nut firmly.
NOTE:
• The ordinary diamond wheels on the market have
no exhaust holes, so dust evacuation is poor. Also,
if the installing hole is not of the exact diameter,
tool vibration occurs and accidents can occur.
ALWAYS USE A MAKITA OFFSET DIAMOND
WHEEL.

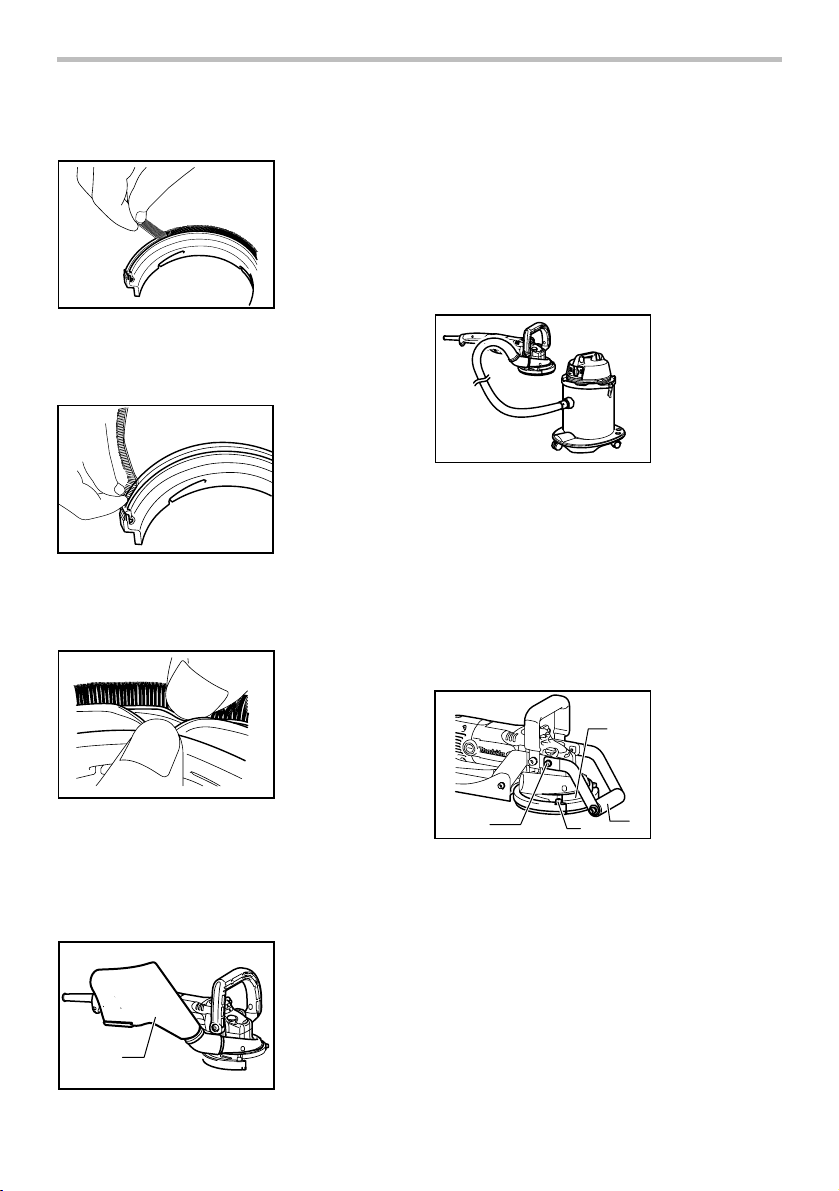

Replacing dust cover's brush
009880
To remove the dust cover's brush from the dust cover,
grab an end of the dust cover's brush and take it out
slowly outward.
1. Lock nut
2. Lock nut
wrench
3. Diamond wheel
4. Shaft lock
1. Raise
2. Lower
3. Dust cover
4. Screw
1. Same level
2. Square or ruler
3. Hex socket head
bolt

7
009881

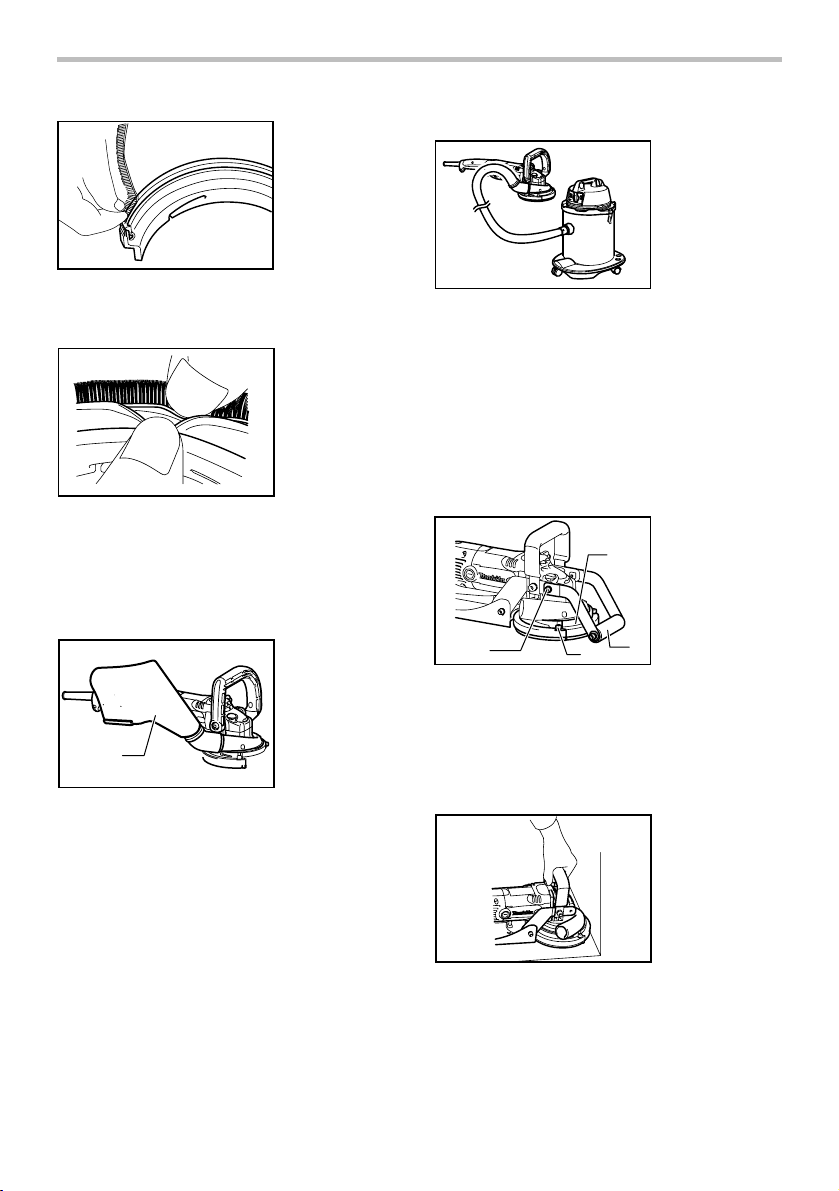

To install a dust cover's brush, put the outer edge of the
dust cover's brush in the groove in the dust cover.
009882
And then expand the groove. With the groove being
expanded, insert the inner edge of the dust cover's
brush. Repeat this action and insert all the remaining
part.
Dust bag
1
009846
To install dust bag, slip onto dust port. Always make sure
to slip onto dust port all the way until it stops so that it
does not come off during operation.
Remove dust bag when it begins to touch cutting surface.
This is a sign that it is full. Failure to empty bag will lead
to poor suction/pickup.
Connecting a vacuum cleaner
009845
When you wish to perform clean planing operation,
connect a Makita vacuum cleaner to your tool as shown
in the figure.
OPERATION
Planing in corners
For PC5000C
Flush planing of corners is possible after first removing
the dust cover cap.
For PC5001C only
1
2
3
4
009883
Before performing the flush planing of corners, remove
the hex bolt which secures roller holder and base holder
and then take away the whole roller holder.
Next, loosen the hex socket head bolt and take away the
dust cover cap and then adjust the dust cover in a
proper position according to your work.
009884
1. Dust cover cap
2. The whole roller
holder
3. Hex socket head
bolt
4. Hex bolt
1. Dust bag

8
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.

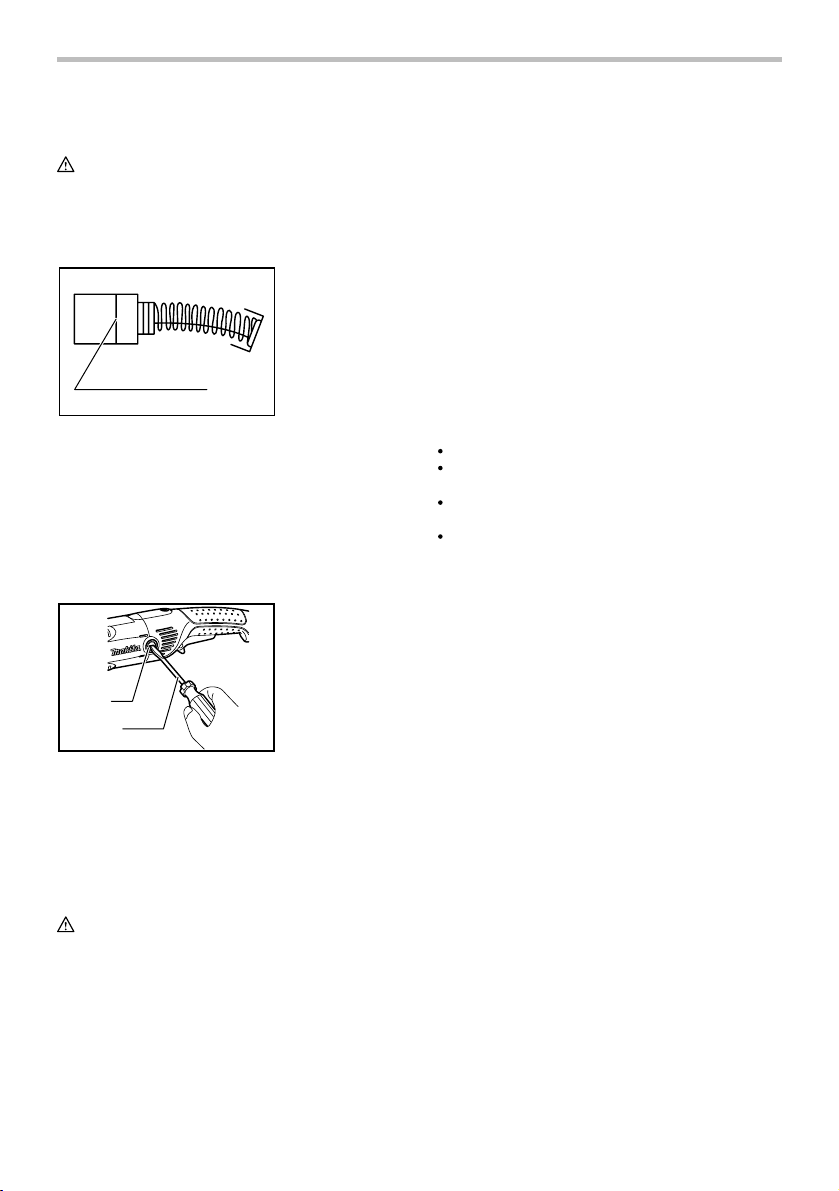

Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1
2
009844
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Offset diamond wheel (Dry type)
• Elbow joint 32
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Brush holder
cap
2. Screwdriver
1. Limit mark

9
FRANÇAIS
SPÉCIFICATIONS
Modèle PC5000C PC5001C
Diamètre de la meule 125 mm (5")
Diamètre de l'orifice 22.23 mm (7/8")
Vitesse à vide (T/MIN) 10,000/min.
Longueur totale 437 mm (17-1/8") 479 mm (18-13/16")
Poids net 4.0 kg (8.9 lbs) 5.1 kg (11.2 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et
compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les
instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE
D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien
éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés
d'une fiche polarisée (une des lames est plus
large que l'autre), qui ne peut se brancher que
d'une seule façon dans une prise polarisée. Si
la fiche n'entre pas parfaitement dans la prise,
inversez sa position ; si elle n'entre toujours
pas bien, demandez à un électricien qualifié
d'installer une prise de courant polarisée. Ne
modifiez pas la fiche de l'outil. La double
isolation élimine le besoin d'un cordon
d'alimentation à trois fils avec mise à la terre ainsi
que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est
en contact avec la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez
pas la fiche en tirant sur le cordon. Gardez le
cordon à l'écart de la chaleur, de l'huile, des
bords tranchants et des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour
l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et
réduisent le risque de choc électrique.
Sécurité personnelle
9. Restez alerte, attentif à vos gestes, et faites
preuve de bon sens lorsque vous utilisez un
outil électrique. Évitez d'utiliser l'outil lorsque
vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments. Tout
moment d'inattention pendant l'utilisation d'un
outil électrique comporte un risque de blessure
grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être
happés par des pièces en mouvement.

10
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son
interrupteur est en position d'arrêt. En
transportant l'outil avec le doigt sur l'interrupteur
ou en branchant un outil dont l'interrupteur est en
position de marche, vous ouvrez toute grande la
porte aux accidents.
12. Enlevez les clés de réglage ou de serrage
avant de démarrer l'outil. Une clé laissée dans
une pièce tournante de l'outil peut provoquer des
blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours un protecteur pour la vue. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou une protection d'oreille. Les
lunettes ordinaires et les lunettes de soleil NE
constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante
et peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui
convient au travail à effectuer. Si vous utilisez le
bon outil et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de
ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage
accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et
personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode
d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil n'a subi aucun
dommage affectant son bon fonctionnement.
Le cas échéant, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil.
Certains accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.
SERVICE
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non
qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être
utilisées. Suivez les directives données à la
section ≪ENTRETIEN≫de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l'utilisation d'un cordon prolongateur,
utilisez sans faute un cordon assez gros pour
conduire le courant que l'outil nécessite. Un cordon
trop petit provoquera une baisse de tension de
secteur, résultant en une perte de puissance et une
surchauffe. Le Tableau 1 indique la dimension
appropriée de cordon selon sa longueur et selon
l'intensité nominale indiquée sur la plaque
signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro
de gabarit indiqué est petit, plus le cordon est gros.

11
Tableau 1. Gabarit minimum du cordon
Intensiténominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173
USB096-1
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
rabot à béton. Si vous n'utilisez pas cet outil de
façon sûre et adéquate, vous courez un risque de
blessure grave.
1. Les accessoires utilisés doivent être conçus
pour être utilisés au moins à la vitesse
recommandée sur l'étiquette d'avertissement
de l'outil. Toute meule ou tout accessoire utilisé à
une vitesse supérieure à sa capacité risque de
voler en éclats et de causer des blessures.
2. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas
de contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil
transmettraient un choc électrique à l'utilisateur.
3. Portez toujours des lunettes de sécurité ou
des lunettes à coques. Les lunettes ordinaires
et les lunettes de soleil ne sont PAS des
lunettes de sécurité.
4. Assurez-vous que le cordon ne se trouve pas
dans la trajectoire du disque. N'enroulez pas le
cordon autour de votre bras ou poignet. Si
vous perdez le contrôle de l'outil, le cordon
risque de s'enrouler autour de vous et de
causer une blessure.
5. Cet outil s'utilise à sec. N'utilisez jamais d'eau
ni de fluide de refroidissement. Si de l'eau ou
du liquide de refroidissement pénètre dans le
disque diamant excentré, l'outil risque de
subir des dommages ou il y a risque de
situation dangereuse.
6. La ventilation inadéquate de votre aire de
travail est très importante lorsque vous
utilisez cet outil. Portez un masque
antipoussières ou un masque filtrant.
7. Cet outil étant utilisé pour effectuer des
travaux poussiéreux, vous devez le nettoyer
souvent pour éviter que les poussières ne s'y
accumulent. Soufflez souvent et
soigneusement la poussière déposée sur les
zones du moteur, de l'interrupteur et du
couvercle à poussières.
8. Installez toujours le couvercle à poussière
avant l'utilisation.
9. Utilisez toujours exclusivement des disques
diamants excentrés Makita. N'utilisez jamais
les disques diamants ordinaires disponibles
sur le marché. N'utilisez jamais de disque à
moyeu déporté, de disque à découper ou tout
autre type d'accessoire sur cet outil.
Autrement il y a risque de blessure grave ou
de décès pour l'utilisateur ou les personnes
qui se trouvent près de lui.
10. Vérifiez soigneusement l'absence de fissures
ou dommages sur le disque diamant excentré
avant l'utilisation. Remplacez immédiatement
tout disque fissuré ou endommagé.
11. Avant d'utiliser l'outil sur la véritable pièce à
travailler, laissez-le tourner un instant en le
gardant à l'écart de votre corps. Soyez attentif
à toute vibration ou sautillement pouvant
indiquer que le disque n'est pas bien installé,
qu'il est mal équilibré ou qu'il est endommagé.
12. Pendant l'utilisation, tenez l'outil fermement à
deux mains.
13. Ne laissez pas l'outil tourner sans surveillance.
Ne faites fonctionner l'outil qu'une fois que
vous l'avez bien en main. Évitez de fixer ou
monter l'outil sur un établi, une table ou un
étau puis d'y introduire les pièces à travailler.

12
14. Ne touchez pas le disque diamant excentré
immédiatement après l'utilisation ; il peut être
extrêmement chaud et risquerait de vous
brûler la peau.
15. Ne vous appuyez pas contre l'outil. Travaillez
en tenant l'outil loin et pointé vers vous, sans
vous appuyer dessus. Autrement le rabot
laissera des marques sur la surface, la vitesse
sera moindre et la capacité d'aspiration
diminuera.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
2
A
B
008415
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
Un doigt de verrouillage est fourni pour prévenir la
pression accidentelle sur la gâchette. Pour faire
démarrer l'outil, enfoncez le doigt de verrouillage (B)
puis appuyez sur la gâchette (A). Pour l'arrêter, relâchez
la gâchette. Pour un fonctionnement continu, appuyez
sur le doigt de verrouillage (B), tirez sur la gâchette (A)
et appuyez ensuite plus à fond sur le doigt de
verrouillage (B). Pour arrêter l'outil à partir de la position
verrouillée, presser à fond sur la gâchette de
commutateur (A), puis la relâcher.
Fonction électronique
Commande de vitesse constante
• La vitesse de rotation étant maintenue constante
même dans des conditions de lourde charge de
travail, il est possible d'atteindre une grande
finesse de finition.
• De plus, lorsque la charge imposée à l'outil
dépasse le niveau permis, l'alimentation du moteur
est réduite pour le protéger contre la surchauffe.
Le fonctionnement normal de l'outil est rétabli
lorsque la charge imposée revient à un niveau
permis.
1. Levier de
verrouillage
2. Gâchette

13
Fonction de démarrage en douceur
• La suppression du choc de démarrage permet un
démarrage en douceur.
Voyant lumineux
1
008416
Le voyant lumineux s'allume en vert si l'outil est branché.
Si le voyant ne s'allume pas, le cordon ou le contrôleur
peut être défectueux. Si le voyant lumineux est allumé et
que l'interrupteur est en position ≪marche ≫mais que
l'outil ne démarre pas, il se peut que les peut que les
charbons soient usés, ou que le contrôleur, le moteur ou
l'interrupteur ON/OFF soit défectueux.
Contre le redémarrage involontaire
Même en verrouillant le doigt de verrouillage en gardant
le gâchette de commutateur enfoncé (position de
verrouillage), cela ne permet pas de redémarrer l'outil,
même s'il est branché.
Le voyant lumineux clignote alors en rouge, ce qui
indique que l'option anti-redémarrage non intentionnel
est activée.
Pour annuler l'option anti-redémarrage non intentionnel,
appuyez à fond sur la gâchette de commutateur, puis
relâchez-la.
Mise au niveau (pour PC5001C uniquement)
1
2
3
009847
Pour niveler une surface, la semelle du rabot doit être
alignée sur le disque diamant. Le rouleau avant doit
être ajusté (avec la clé hexagonale) vers le haut
jusqu'au niveau requis pour retirer la quantité de
matériel désirée.
Pour modifier la quantité de matériau (béton) enlevé,
desserrez les boulons à tête hexagonale du support de
la base à l’aide de la clé hexagonale. Soulevez ou
abaissez le rouleau avant pour ajuster l’espace par
rapport à la meule diamant. La différence réside dans la
quantité de matériau enlevée. Puis, fixez solidement et
très soigneusement les boulons à tête hexagonale.
1
2
009848
NOTE:
• L’enlèvement maximum de matériau doit être
inférieur à 4,0 mm (5/32 po).
Inclinaison de la base pour une mise au
niveau plus aisée (pour PC5001C
uniquement)
L'inclinaison de la semelle est pratique pour retirer en
douceur la couche rude ou texturée d'une surface.
Utilisez la clé hexagonale pour desserrer les deux
boulons à tête hexagonale qui retiennent la semelle de
chaque côté.
1
2
3
009849
Utilisez une clé hexagonale pour abaisser les trois
boulons à tête hexagonale situés sur la base en les
tournant dans le sens des aiguilles d'une montre.
12
009850
1. Clé hexagonale
2. Boulon à tête
creuse
hexagonale
1. Base
2. Clé hexagonale
3. Boulon à tête
creuse
hexagonale
1. Boulon à tête
creuse
hexagonale
2. Quantité de
matériel retiré
1. Base (pour
PC5001C
uniquement)
2. Clé hexagonale
3. Rouleau avant
1. Voyant
lumineux

14
Utilisez une équerre ou une règle pour obtenir l'angle de
semelle désiré par rapport au disque diamant. Fixez
ensuite doucement les boulons hexagonaux de chaque
côté de la semelle. Ajustez le centre de la semelle près
du disque de sorte que la semelle soit au même niveau
que le disque.
6
Max.
12
3
009851
NOTE:
• Après avoir ajusté la base, tournez les trois
boulons à tête hexagonale dans le sens contraire
des aiguilles d’une montre jusqu’à ce que les têtes
soient ajustées avec la face arrière de la base.
Tournez-les délicatement, car l’ajustement pourrait
être perdu.
Réglage de la base afin de compenser l'usure
de la meule (pour PC5001C uniquement)
Avec l'usage, le disque diamant s'use et un écart se crée
entre ce dernier et la surface à raboter. Il en résulte un
rabotage de mauvaise qualité. Vérifiez l'outil après
chaque période de 4 ou 5 heures d'utilisation.
Si les surfaces de la roue et de la base ne sont pas bien
alignées, desserrez les deux boulons à tête hexagonale
en tenant la base. Tournez trois boulons à tête
hexagonale de la base dans le sens des aiguilles d’une
montre et ajustez la base afin qu’elle soit bien alignée
avec la surface de la roue. Resserrez fermement les
boulons à tête hexagonale en tenant la base. Puis,
tournez légèrement les boulons à tête hexagonale dans
le sens inverse des aiguilles d'une montre de manière à
ce que les boulons ne se desserrent pas pendant
l’opération.
Réglage du couvercle à poussières
1
2
3
4
009885
Desserrez les vis et ajustez la hauteur du charbon du
couvre-poussière. Le charbon du couvre-poussière doit
être ajusté avec la surface de la meule diamant ou
légèrement au-dessus (lorsque que l’outil est retourné)
de l’outil à environ 0,5 mm (0,020 po).
L’aspiration/ramassage sera peu efficace si l’ajustement
n’est pas adéquat. Après avoir procédé à l’ajustement,
assurez-vous de serrer fermement la vis. Pour ajuster le
couvre-poussière, saisissez sa partie extérieure, tournez
dans le sens des aiguilles d’une montre pour le soulever
et dans le sens inverse pour l'abaisser.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation et retrait du disque diamant
1
2
3
4
009841
Pour remplacer un disque diamant usé par un neuf,
appuyez sur le verrouillage de l'arbre pour garder ce
dernier immobile, puis desserrez le contre-écrou en le
tournant dans le sens inverse des aiguilles d'une montre
à l'aide de la clé à contre-écrou fournie.
Retirez la meule diamant usée.
Pour en installer une nouvelle, suivez la procédure
ci-dessus à l’inverse.
Lors de l’installation d’une meule diamant, assurez-vous
toujours de serrer fermement le contre-écrou.
NOTE:
• Les disques diamant ordinaires en vente sur le
marché n'ayant pas d'orifices d'échappement, ils
évacuent mal les poussières. De plus, si l'orifice
de pose du disque n'a pas le diamètre exact, l'outil
vibrera et il y aura risque d'accident. UTILISEZ
TOUJOURS UN DISQUE DIAMANT EXCENTRÉ
MAKITA.
1. Contre-écrou
2. Clé à
contre-écrou
3. Meule
diamantée
4. Verrouillage de
l'arbre
1. Augmenter
2. Abaisser
3. Capuchon
anti-poussière
4. Vis
1. Même niveau
2. Équerre ou règle
3. Boulon à tête
creuse
hexagonale

15
Remplacement du charbon du
couvre-poussière
009880
Pour retirer le charbon du couvre-poussière, saisissez le
charbon du couvre-poussière et enlevez-le
soigneusement en tirant vers l’extérieur.
009881
Pour installer le charbon du couvre-poussière, placez la
bordure extérieure du charbon dans la rainure du
couvre-poussière.
009882
Puis, étirez la rainure. Une fois la rainure étirée,
insérez-y la bordure intérieure du charbon du
couvre-poussière. Répétez cette action et insérez toutes
les pièces restantes.
Sac à poussières
1
009846
Pour installer un sac à poussières, passez-le sur le port
dédié à cette fin. Assurez-vous toujours de l’enfiler
complètement sur le port jusqu’à ce qu’il s’arrête afin
qu’il reste en place pendant le fonctionnement.
Retirez le sac à poussières lorsqu’il commence à
toucher la surface de découpage. Ceci peut indiquer
qu'il est plein. Si le sac n’est pas vidé,
l’aspiration/ramassage sera peu efficace.
Raccordement à un aspirateur
009845
Pour un travail de rabotage plus propre, raccordez un
aspirateur Makita à votre outil (comme illustré dans la
figure).
UTILISATION
Rabotage dans les coins
Pour PC5000C
La mise au niveau à ras des coins est possible après
avoir préalablement enlevé le couvre-poussière.
Pour PC5001C uniquement
1
2
3
4
009883
Avant d’effectuer une mise au niveau à ras des coins,
retirez le boulon hexagonal qui fixe le support à rouleaux
et le support de la base. Puis, retirez l’ensemble du
support à rouleaux.
Par la suite, desserrez le bouton à tête hexagonale,
enlevez le couvre-poussière et ajustez-le à la position
adéquate selon le travail à effectuer.
1.
Couvre-poussière
2. L'ensemble du
support à
rouleaux
3. Boulon à tête
creuse
hexagonale
4. Boulon
hexagonal
1. Sac à
poussières

16
009884
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en état
de glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
009844
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Disque diamant excentré (de type sec)
• Coude de raccord 32
1. Bouchon de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure

17
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

18
ESPAÑOL
ESPECIFICACIONES
Modelo PC5000C PC5001C
Especificaciones eléctricas en México 120 V 10 A 50/60 Hz
Diámetro de disco 125 mm (5")
Diámetro interno 22,23 mm (7/8")
Revoluciones por minuto (r.p.m.) 10 000 r/min
Longitud total 437 mm (17-1/8") 479 mm (18-13/16")
Peso neto 4,0 kg (8,9 lbs) 5,1 kg (11,2 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
USA002-2
NORMAS GENERALES DE
SEGURIDAD
(Para todas las herramientas)
¡ADVERTENCIA! Lea y entienda todas las
instrucciones. El no seguir todas las instrucciones
listadas abajo, podrá resultar en una descarga eléctrica,
incendio y/o heridas personales graves.
GUARDE ESTAS
INSTRUCCIONES.
Área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y mesas de trabajo
desordenadas son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer
perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de
los bornes es más ancho que el otro.) Esta
clavija encajará en una toma de corriente
polarizada en un sentido solamente. Si la
clavija no encaja totalmente en la toma de
corriente, invierta la clavija. Si aún así no
encaja, póngase en contacto con un
electricista cualificado para que le instale una
toma de corriente polarizada. No modifique la
clavija de ninguna forma. El doble aislamiento
elimina la necesidad de disponer de un cable
de alimentación de tres hilos conectado a tierra y
de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies
conectadas a tierra tales como tubos,
radiadores, hornillos y refrigeradores. Si su
cuerpo está puesto a tierra existirá un mayor
riesgo de que se produzca una descarga
eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar, tirar o desconectar la
herramienta eléctrica. Mantenga el cable
alejado del calor, aceite, bordes cortantes o
partes en movimiento. Los cables dañados o
enredados aumentarán el riesgo de que se
produzca una descarga eléctrica.
8. Cuando opere una herramienta eléctrica al aire
libre, utilice un cable externo marcado "W-A" o
"W". Estos cables están clasificados para uso
externo y reducen el riesgo de sufrir una descarga
eléctrica.
Seguridad personal
9. Manténgase alerta, mire lo que está haciendo
y use el sentido común cuando esté utilizando
una herramienta. No utilice la herramienta si
está cansado, o si se encuentra bajo los
efectos de drogas, alcohol o medicamentos.
Un momento de distracción durante el manejo de
las herramientas puede ocasionarle graves
heridas.

19
10. Use la vestimenta adecuada. No use ropa floja
ni alhajas. Use el cabello recogido. Mantenga
el cabello, la ropa y los guantes alejados de
las partes móviles. La ropa, las alhajas o el
cabello largo pueden quedar atrapados en dichas
partes móviles.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté en la posición apagada
antes de conectar la herramienta. El transportar
herramientas eléctricas con el dedo en el
interruptor o el enchufar herramientas eléctricas
que tengan el interruptor en posición encendida
invita a accidentes.
12. Retire las llaves de ajuste y de apriete antes de
encender la herramienta. Una llave de ajuste o
llave de apriete que sea dejada puesta en una
parte giratoria de la herramienta podrá resultar en
heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los
pies sobre suelo firme y el equilibrio permiten un
mejor control de la herramienta en situaciones
inesperadas.
14. Utilice equipos de seguridad. Utilice siempre
protección ocular. Deben utilizarse máscaras
para protegerse del polvo, calzado de seguridad
antideslizante, casco rígido o protección auditiva
para condiciones apropiadas. Los anteojos
comunes o para el sol NO son gafas de
seguridad.
Uso y cuidado de la herramienta
15. Utilice tornillos de ajuste u otra manera
práctica de asegurar y sostener la pieza sobre
una plataforma estable. Sostener la pieza con la
mano o contra su cuerpo es un método inestable
y puede hacer que pierda el control.
16. No force la herramienta. Utilice la herramienta
correcta para su aplicación. La herramienta
adecuada hará un trabajo mejor y más seguro a
la velocidad para la que ha sido fabricada.
17. No utilice la herramienta si ésta no se
enciende o apaga accionando el interruptor.
Una herramienta que no se puede controlar
mediante el interruptor es peligrosa y debe ser
reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no se utilicen
lejos del alcance de los niños o de personas
que no estén capacitadas para manejarlas. Las
herramientas son peligrosas si están en manos
de usuarios inexpertos.
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, rotura de
partes, y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con buen
mantenimiento y con los bordes de corte afilados
son menos propensas a estancarse y más fáciles
de controlar.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su
modelo. Los accesorios que puedan ser
apropiados para una herramienta, podrán resultar
peligrosos cuando se utilicen con otra
herramienta.
SERVICIO DE MANTENIMIENTO
23. La reparación de la herramienta debe ser
realizada sólo por personal de reparaciones
calificado. La reparación o el mantenimiento
realizados por personal no calificado pueden
significar el riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto
originales. Siga las instrucciones de la
sección de Mantenimiento de este manual. La
utilización de piezas no autorizadas o el no seguir
las instrucciones de mantenimiento podrá crear
un riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará
una caída en la tensión de línea que resultará en una
pérdida de potencia y sobrecalentamiento. La Tabla
1 muestra el tamaño correcto a utilizar dependiendo
de la longitud del cable y el amperaje nominal
indicado en la placa de características. Si no está
seguro, utilice el siguiente calibre más potente.
Cuanto menor sea el número de calibre, más potente
será el cable.

20
Tabla 1. Calibre mínimo para el cable
Volts Longitud total del cable en metros
120 V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0A 6A 18161614
18 16 14 126 A 10 A
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
Amperaje nominal
000173
USB096-1
NORMAS ESPECÍFICAS DE
SEGURIDAD
Advertencias y precauciones
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la aplanadora de concreto. Si utiliza
esta herramienta de forma no segura o incorrecta,
podrá sufrir graves lesiones personales.
1. Los accesorios deberán tener una
especificación de al menos para la velocidad
recomendada en la etiqueta de advertencia de
la herramienta. Los discos y otros accesorios,
funcionando a una velocidad superior a la
especificada pueden desintegrarse y ocasionar
heridas.
2. Cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto
con cableado oculto o con su propio cable,
sujete la herramienta por las superficies de
asimiento aisladas. El contacto con un cable con
corriente hará que la corriente circule por las
partes metálicas expuestas de la herramienta y
podrá electrocutar al operador.
3. Use siempre gafas de seguridad o protectoras.
Los anteojos comunes o para el sol NO son
gafas de seguridad.
4. Asegúrese de que el cable esté alejado del
disco. No enrolle el cable alrededor de su
mano o muñeca. Si pierde el control de la
herramienta, el cable podrá enrollarse
alrededor de usted y causarle heridas.
5. Esta es una herramienta de uso en seco.
Nunca use agua ni líquido refrigerante
(coolant). Si llega a penetrar agua o líquido
refrigerante a la herramienta o al disco de
diamante de aplanamiento, puede que se
origine daño a la herramienta o alguna
situación peligrosa.
6. Es muy importante contar con una ventilación
apropiada en su área de trabajo al usar esta
herramienta. Use una máscara contra el polvo
o un respirador apropiado.
7. Debido a la naturaleza polvorienta de esta
herramienta, asegúrese de limpiarla con
frecuencia para eliminar las acumulaciones de
polvo. Con frecuencia, aplique con cuidado
aire a presión para eliminar el polvo del motor,
así como en las áreas del interruptor y de la
cubierta para polvo.
8. Siempre instale la cubierta para polvo antes de
la operación.
9. Siempre use discos de diamante para
aplanamiento Makita solamente. Nunca use
discos de diamante comunes los cuales
pueden encontrarse disponibles en el
mercado. Nunca use discos de centro hundido,
discos cortadores o cualquier otro tipo de
accesorio en esta herramienta. No seguir esta
indicación podrá resultar en graves lesiones o
en la muerte del operador o de cualquier
persona que se encuentre cerca.
10. Inspeccione el disco de diamante de
aplanamiento cuidadosamente para ver si
tiene grietas o daños antes de comenzar la
operación. Reemplace el disco
inmediatamente si se agrieta o daña.
11. Antes de utilizar la herramienta en una pieza
de trabajo definitiva, déjela funcionar durante
un rato manteniéndola alejada del cuerpo.
Observe si hay vibración o tambaleo que
pudiera indicar una mala instalación o
alineación del disco, o algún daño del mismo.
12. Sujete la herramienta firmemente con ambas
manos durante la operación.
13. No deje la herramienta en marcha sin
supervisión. Póngala en marcha solamente
cuando la tenga en la mano. No ate o monte la
herramienta en algún banco, mesa o taburete
para luego introducirle piezas de trabajo.
