Makita 5093D User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Cordless Circular Saw
Scie circulaire sans fil
Sierra sin Cordon
5093D
5094D
001319

2
ENGLISH
SPECIFICATIONS
• Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA003-2
(FOR ALL BATTERY OPERATED TOOLS)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or
serious personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. A battery operated tool with integral batteries or
a separate battery pack must be recharged only
with the specified charger for the battery. A
charger that may be suitable for one type of battery
may create a risk of fire when used with another bat-
tery.
5. Use battery operated tool only with specifically
designated battery pack. Use of any other batter-
ies may create a risk of fire.
Personal Safety
6. Stay alert, watch what you are doing, and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
7. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
8. Avoid accidental starting. Be sure switch is in
the locked or off position before inserting bat-
tery pack. Carrying tools with your finger on the
switch or inserting the battery pack into a tool with
the switch on invites accidents.
9. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
10. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enable better control of the tool in unexpected situa-
tions.
11. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
hearing protection must be used for appropriate con-
ditions.
Tool Use and Care
12. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
Model 5093D 5094D
Blade diameter 85 mm (3-3/8”)
Max. Cutting depth at 90° 24.5 mm (15/16”)
at 45° 18 mm (11/16”)
No load speed (min-1)1,000/min.
Overall length 320 mm (12-5/8”)
Net weight 2.0 kg (4.4 lbs) 2.1 kg (4.6 lbs)
Rated voltage D.C. 12V D.C. 14.4 V
Standard battery cartridges 1222, 1233, 1234, 1235 1422, 1433, 1434, 1435

3
13. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
14. Do not use tool if switch does not turn it on or
off. A tool that cannot be controlled with the switch is
dangerous and must be repaired.
15. Disconnect battery pack from tool or place the
switch in the locked or off position before mak-
ing any adjustments, changing accessories, or
storing the tool. Such preventive safety measures
reduce the risk of starting the tool accidentally.
16. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
17. When battery pack is not in use, keep it away
from other metal objects like: paper clips, coins,
keys, nails, screws, or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together
may cause sparks, burns, or a fire.
18. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edge are less likely to bind and are
easier to control.
19. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tool’s operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
20. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool may create a risk of
injury when used on another tool.
SERVICE
21. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel may result in a risk
of injury.
22. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of shock or injury.
SPECIFIC SAFETY RULES
USB068-2
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to circular saw
safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious per-
sonal injury.
1. DANGER! Keep hands away from cutting area
and blade. Keep your second hand on auxiliary
handle or motor housing. If both hands are holding
the saw, they cannot be cut by the blade.
Keep your body positioned to either side of the
saw blade, but not in line with the saw blade.
KICKBACK could cause the saw to jump backwards.
(See “Causes and Operator Prevention of Kick-
back”)
Do not reach underneath the work. The guard can
not protect you from the blade below the work. Do
not attempt to remove cut material when blade is
moving.
CAUTION: Blades coast after turn off. Wait until
blade stops before grasping cut material.
2. Check lower guard for proper closing before
each use. Do not operate saw if lower guard
does not move freely and close instantly. Never
clamp or tie the lower guard into the open posi-
tion. If saw is accidentally dropped, lower guard may
be bent. Raise the lower guard with the Retracting
Lever and make sure it moves freely and does not
touch the blade or any other part, in all angles and
depths of cut.
To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check to
see that Retracting Lever does not touch tool hous-
ing. Leaving blade exposed is VERY DANGEROUS
and can lead to serious personal injury.
3. Check the operation and condition of the lower
guard spring. If the guard and the spring are not
operating properly, they must be serviced before
use. Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a buildup of
debris.
4. Lower guard should be retracted manually only
for special cuts such as “Pocket Cuts” and
“Compound Cuts.” Raise lower guard by Retract-
ing Lever. As soon as blade enters the material,
lower guard must be released. For all other saw-
ing, the lower guard should operate automatically.
5. Always observe that the lower guard is covering
the blade before placing saw down on bench or
floor. An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its
path. Be aware of the time it takes for the blade to
stop after switch is released.
6. NEVER hold piece being cut in your hands or
across your leg. It is important to support the work
properly to minimize body exposure, blade binding,
or loss of control.
7. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of the tool
“live” and shock the operator.
8. When ripping always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance for blade binding.
9. Always use blades with correct size and shape
(diamond vs. round) arbor holes. Blades that do

4
not match the mounting hardware of the saw will run
eccentrically, causing loss of control.
10. Never use damaged or incorrect blade washers
or bolts. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.
11. Causes and Operator Prevention of Kickback:
Kickback is a sudden reaction to a pinched, bound,
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator.
When the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the oper-
ator.
If the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade to
climb out of the kerf and jump back toward the oper-
ator.
Kickback is the result of tool misuse and/or incorrect
operating procedures or conditions and can be
avoided by taking proper precautions as given
below:
Maintain a firm grip on the saw and position your
body and arm in a way that allows you to resist
KICKBACK forces. KICKBACK forces can be con-
trolled by the operator, if proper precautions are
taken.
When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or KICK-
BACK may occur. Investigate and take corrective
actions to eliminate the cause of blade binding.
When restarting a saw in the workpiece, center
the saw blade in the kerf and check that teeth are
not engaged into the material. If saw blade is bind-
ing, it may walk up or KICKBACK from the work-
piece as the saw is restarted.

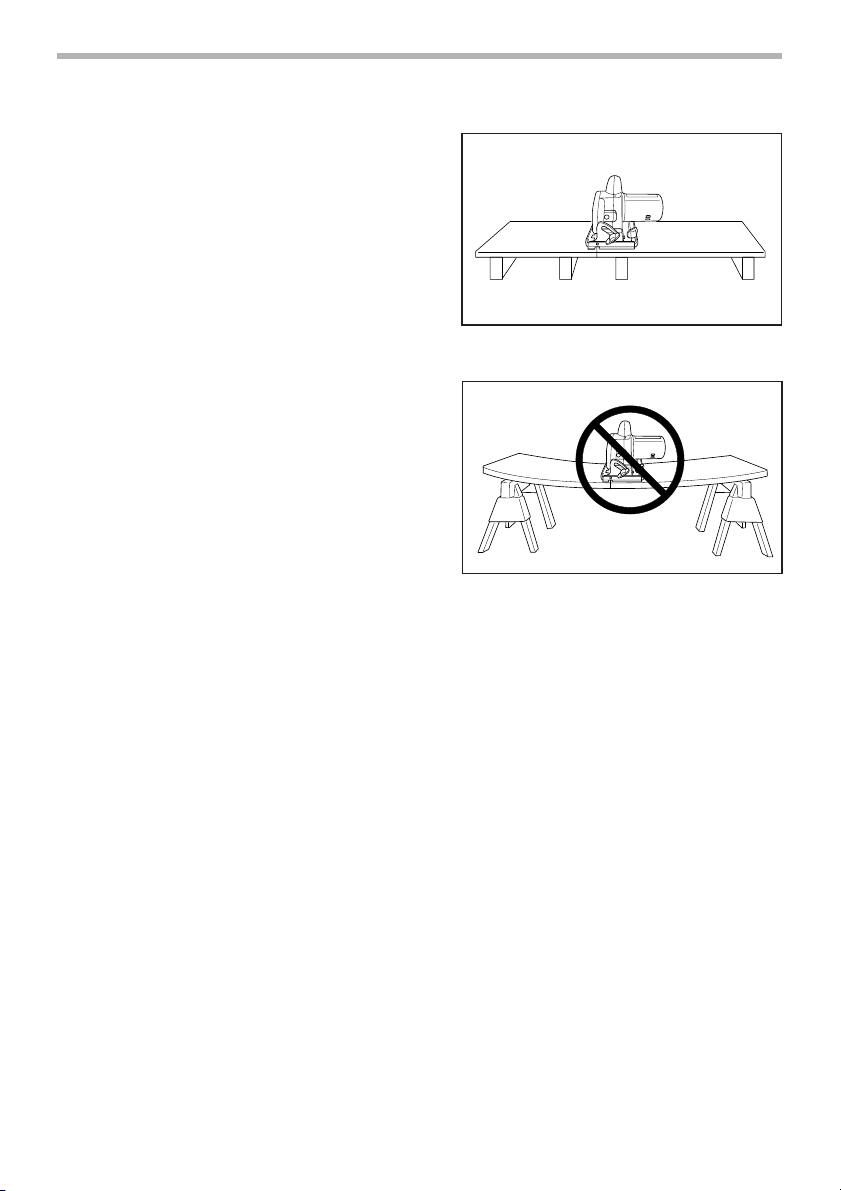

Support large panels to minimize the risk of
blade pinching and KICKBACK. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel as shown in
Fig. 1.
To minimize the risk of blade pinching and kickback.
When cutting operation requires the resting of the
saw on the workpiece, the saw shall be rested on
the larger portion and the smaller piece cut off.
Do not use dull or damaged blade. Unsharpened
or improperly set blades produce narrow kerf caus-
ing excessive friction, blade binding and KICKBACK.
Keep blade sharp and clean. Gum and wood pitch
hardened on blades slows saw and increases poten-
tial for kickback. Keep blade clean by first removing it
from tool, then cleaning it with gum and pitch
remover, hot water or kerosene. Never use gasoline.
Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it will cause
binding and KICKBACK.
Use extra caution when making a “Pocket Cut”
into existing walls or other blind areas. The pro-
truding blade may cut objects that can cause KICK-
BACK. For pocket cuts, retract lower guard using
Retracting Lever.
ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily jump
backwards over your hand, leading to serious per-
sonal injury.

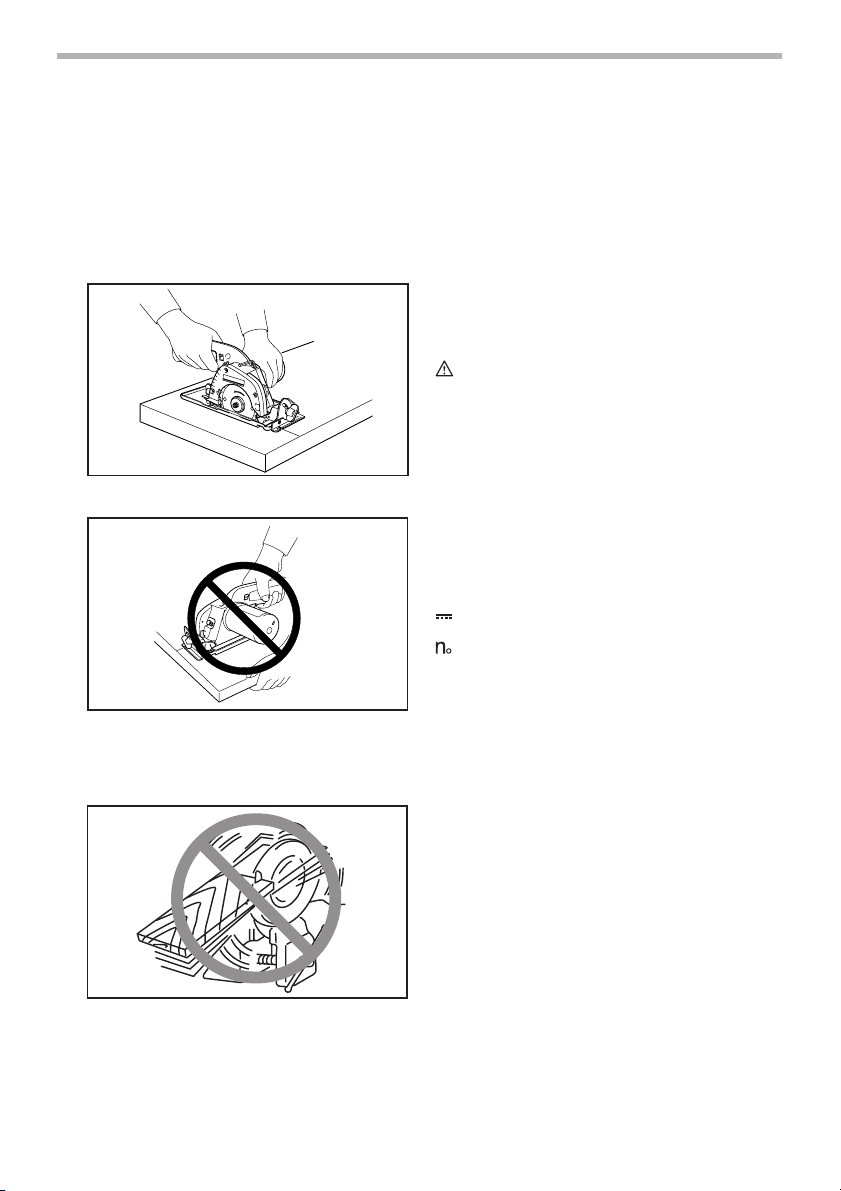

Fig. 1 To avoid kickback, do support board or panel near
the cut.
Fig. 2 Do not support board or panel away from the cut.

5
Never force the saw. Forcing the saw can cause
uneven cuts, loss of accuracy, and possible
kickback. Push the saw forward at a speed so that
the blade cuts without slowing.
12. Be aware that this tool is always in an operating
condition, because it does not have to be
plugged into an electrical outlet.
13. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Adjust speed of cut to maintain smooth
advancement of tool without decrease in blade
speed.
14. Adjustments. Before cutting be sure depth and
bevel adjustments are tight.
15. Avoid Cutting Nails. Inspect for and remove all
nails from lumber before cutting.
16. The tool is provided with a front grip (motor
housing) and rear handle for two hand operation.
Operate with proper hand support and proper
workpiece support.
WARNING: It is important to support the work-
piece properly and to hold the saw firmly to pre-
vent loss of control which could cause personal
injury. Fig. 4 illustrates typical hand support of
the saw.

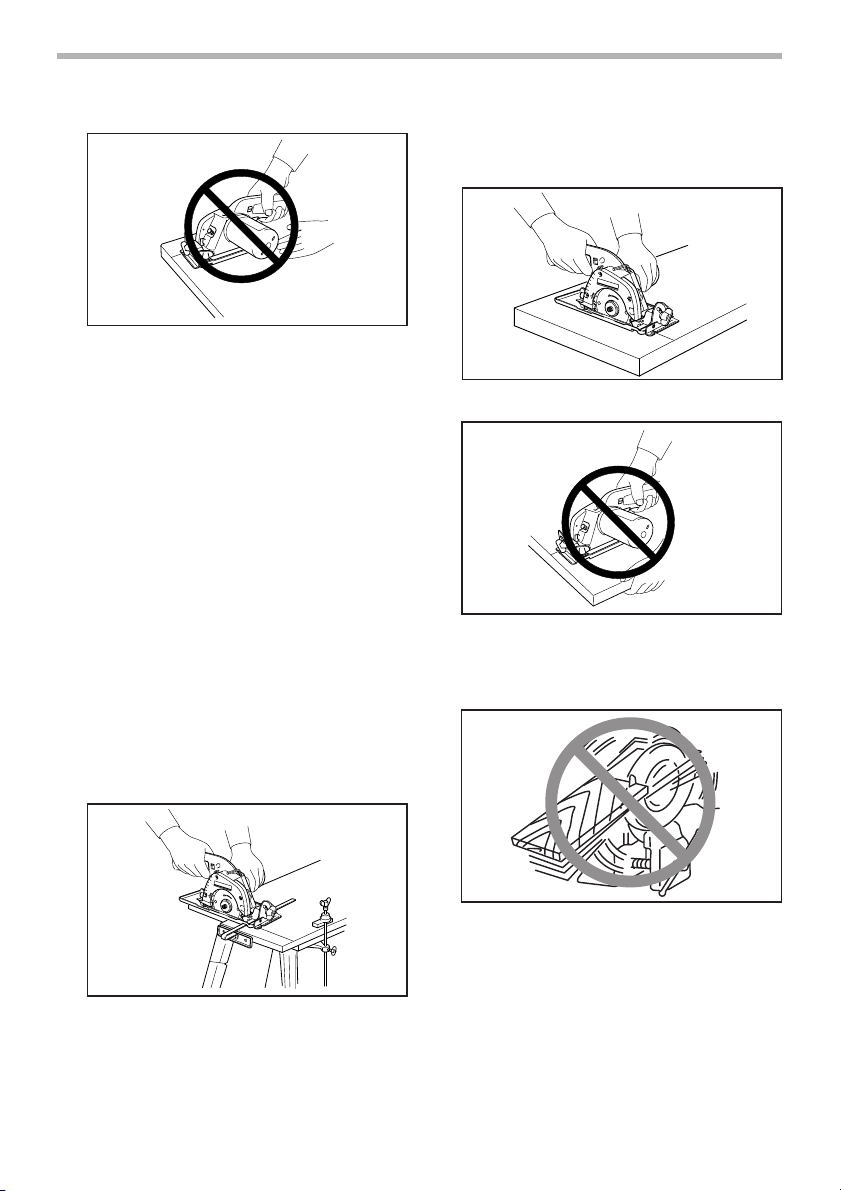

17. Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. As examples, Fig. 5 illustrates the RIGHT
way to cut off the end of a board, and Fig. 6 the
WRONG way. If the workpiece is short or small,
clamp it down. DO NOT TRY TO HOLD SHORT
PIECES BY HAND!
18. Never attempt to saw with the circular saw held
upside down in a vise. This is extremely danger-
ous and can lead to serious accidents.
19. WARNING: Blade coasts to stop after switch is
released. Contact with coasting blade can cause
serious injury. Before setting the tool down after
completing a cut, be sure that the lower (tele-
scoping) guard has closed and the blade has
come to a complete stop.
20. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
Fig. 3
Fig. 4 A typical illustration of proper hand support and
workpiece support.
Fig. 5
Fig. 6
Fig. 7

6
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD301-1
The followings show the symbols used for tool.
V............................volts
.......................direct current
.......................no load speed
.../min....................revolutions or reciprocation per
minute
IMPORTANT SAFETY
INSTRUCTIONS FOR BATTERY
CARTRIDGE
ENC004-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as nails,
coins, etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS
Tips for maintaining maximum battery
life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C - 40°C (50°F - 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
•Always switch off the tool before insertion or
removal of the battery cartridge.
•To remove the battery cartridge, withdraw it from
the tool while pressing the buttons on both sides of
the cartridge.
•To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If not, it may
accidentally fall out of the tool, causing injury to you
or someone around you.
•Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
1. Battery car-
tridge
2. Button
1
2
001327

7

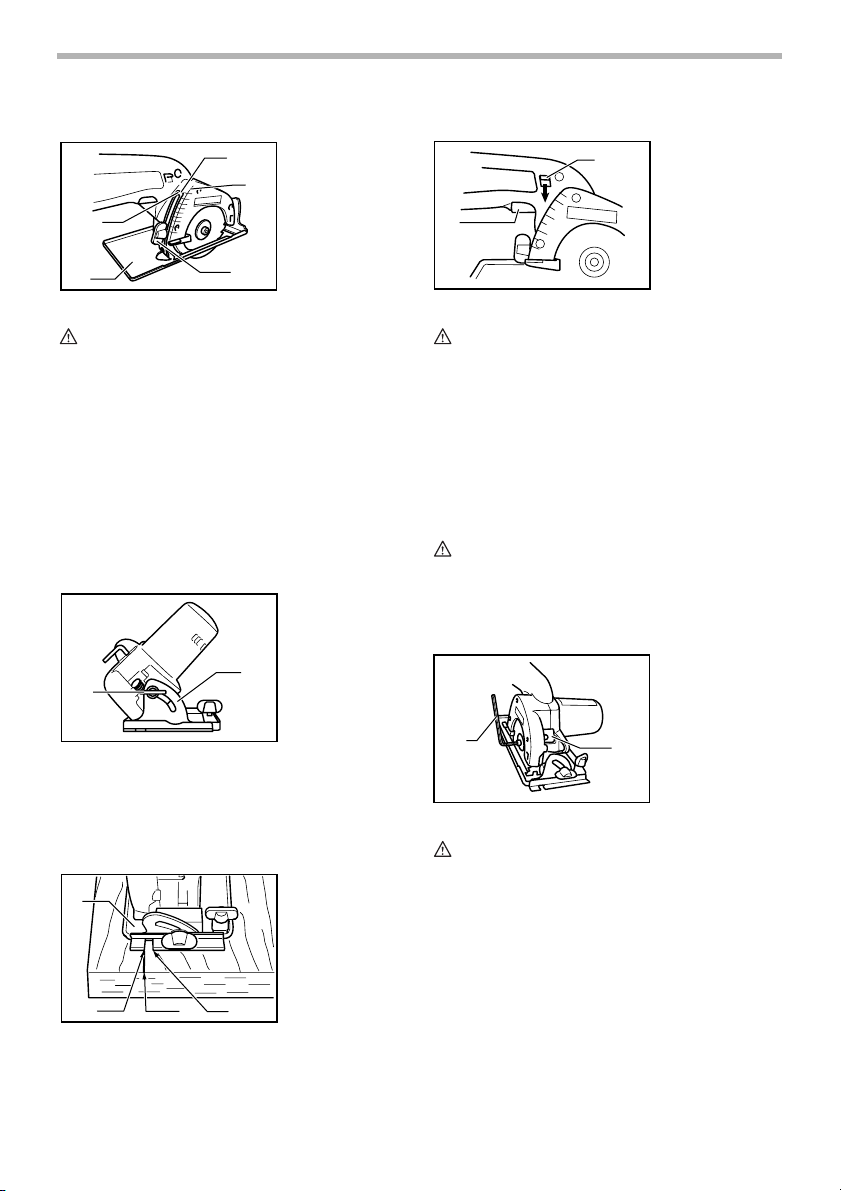

Adjusting depth of cut
CAUTION:
•After adjusting the depth of cut, always tighten the
clamping screw securely.
Loosen the clamping screw on the depth guide and move
the base up or down. You can read the depth of cut by
aligning the top of the notch in the depth guide with the
graduations on its right side. (Note: This can be done for
0°bevel cutting only.) At the desired depth of cut, secure
the base by tightening the clamping screw.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting
Loosen the clamping screw on the bevel scale plate on
the front of the base. Set for the desired angle (0°- 45°)
by tilting accordingly, then tighten the clamping screw
securely.
Sighting
For straight cuts, align the A position on the front of the
base with your cutting line. For 45°bevel cuts, align the B
position with it.
Switch action
CAUTION:
•Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF”position when
released.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool, slide
the lock-off lever and pull the switch trigger. Release the
switch trigger to stop.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.

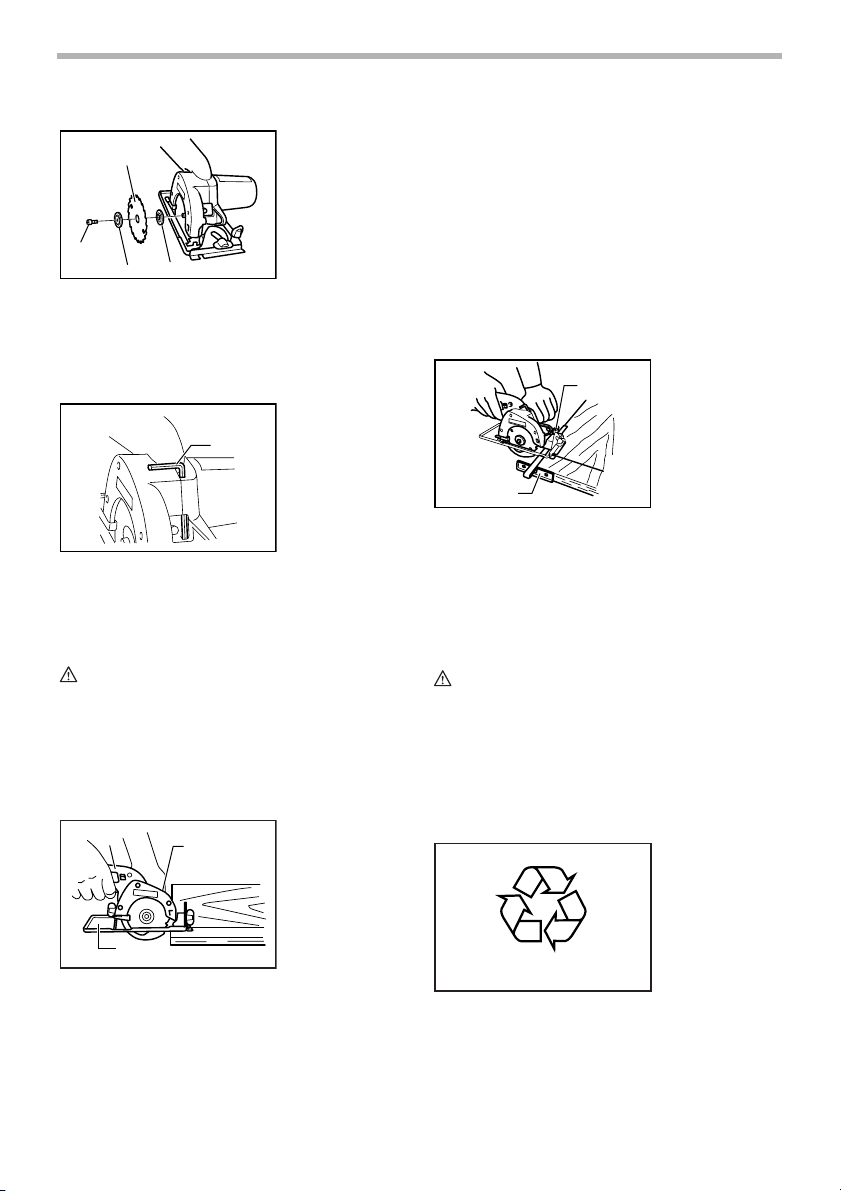

Removing or installing saw blade
CAUTION:
•Be sure the blade is installed with teeth pointing up
at the front of the tool.
•Use only the Makita wrench to install or remove the
blade.
To remove the blade, press the shaft lock fully so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY.
1. Depth guide
2. Base
3. Top of notch
4. Graduation
5. Clamping screw
1. Clamping screw
2. Bevel scale
plate
1. Base
2. Cutting line
1
25
4
3
001350
2
1
001367
B
2
A
1
001385
1. Switch trigger
2. Lock-off lever
1. Hex Wrench
2. Shaft lock
1
2
001406
2
1
001427

8
When changing blade, make sure to also clean upper
and lower blade guards of accumulated sawdust. Such
efforts do not, however, replace the need to check lower
guard operation before each use.
Hex wrench storage
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
OPERATION
CAUTION:
•Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
•If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Hold the tool firmly. The tool is provided with both a front
grip (motor housing) and rear handle. Use both to best
grasp the tool. If both hands are holding saw, they cannot
be cut by the blade. Set the base on the workpiece to be
cut without the blade making any contact. Then turn the
tool on and wait until the blade attains full speed. Now
simply move the tool forward over the workpiece surface,
keeping it flat and advancing smoothly until the sawing is
completed.
To get clean cuts, keep your sawing line straight and your
speed of advance uniform. If the cut fails to properly fol-
low your intended cut line, do not attempt to turn or force
the tool back to the cut line. Doing so may bind the blade
and lead to dangerous kickback and possible serious
injury. Release switch, wait for blade to stop and then
withdraw tool. Realign tool on new cut line, and start cut
again. Attempt to avoid positioning which exposes opera-
tor to chips and wood dust being ejected from saw. Use
eye protection to help avoid injury.
Rip fence (Guide rule)
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with
the screw on the front of the base. It also makes
repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
EN0001-1
Recycling the Battery
The only way to dispose of a Makita battery is to recycle
it. The law prohibits any other method of disposal.
To recycle the battery:
1. Saw blade
2. Hex bolt
3. Outer flange
4. Inner flange
1. Hex wrench
1. Rear handle
2. Front grip
(motor housing)
3. Base
1
234
001444
1
001452
12
3
001470
1. Clamp screw
2. Rip fence
(Guide rule)
1
2
001489
Ni-Cd

9
1. Remove the battery from the tool.
2. a) Take the battery to your nearest Makita Fac-
tory Service Center
or
b) Take the battery to your nearest Makita
Authorized Service Center or Distributor that
has been designated as a Makita battery
recycling location.
Call your nearest Makita Service Center or Distributor to
determine the location that provides Makita battery recy-
cling. See your local Yellow Pages under “Tools-Electric”.
ACCESSORIES
•These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Saw blades
•Rip fence (Guide rule)
•Hex wrench 4
•Various type of Makita genuine batteries and
chargers
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.
Combination General purpose blade for fast and smooth
rip, crosscuts and miters.
Fine cutting For smooth cuts in thin materials.
006491

10
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ
GÉNÉRALES
USA003-2
(POUR TOUS LES OUTILS ALIMENTÉS
PAR BATTERIE)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES
INSTRUCTIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières
ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Un outil alimenté par une batterie intégrée ou un
bloc-pile séparé ne doit être rechargé qu’au
moyen du chargeur spécifié pour la batterie en
question. Un chargeur qui convient àun type donné
de batterie peut comporter un risque d’incendie
lorsqu’il est utilisépour charger un autre type de
batterie.
5. N’utilisez un outil alimenté par batterie qu’avec
le bloc-pile spécifié pour l’outil en question.
L’utilisation de toute autre batterie peut comporter un
risque d’incendie.
Sécurité des personnes
6. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l’influence de drogues, d’alcool ou de
médicaments. Un instant d’inattention suffit pour
entraîner des blessures graves.
7. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces
en mouvement. Des vêtements flottants, des bijoux
ou des cheveux longs risquent d’être happés par
des pièces en mouvement.
8. Méfiez-vous d’un démarrage accidentel. Avant
d’insérer la batterie, assurez-vous que
l’interrupteur est en position de verrouillage ou
d’arrêt. Vous risquez de provoquer un accident si
vous transportez les outils en gardant le doigt sur
l’interrupteur ou en laissant l’interrupteur en position
de marche lors de l’insertion du bloc-pile.
9. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clélaissée dans une pièce
tournante de l’outil peut provoquer des blessures.
Modèle 5093D 5094D
Diamètre de la lame 85 mm (3-3/8”)
Profondeur de coupe max. à90°24.5 mm (15/16”)
à45°18 mm (11/16”)
Vitesse àvide (min-1)1,000/min.
Longueur totale 320 mm (12-5/8”)
Poids net 2.0 kg (4.4 lbs) 2.1 kg (4.6 lbs)
Tension nominale C.C. 12V C.C. 14.4 V
Batteries standard 1222, 1233, 1234, 1235 1422, 1433, 1434, 1435

11
10. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilitévous permet de mieux
réagir àune situation inattendue.
11. Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécuritéantidérapantes, un casque
protecteur et/ou un appareil antibruit.
Utilisation et entretien des outils
12. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilitéinsuffisante et
peut amener un dérapage de l’outil.
13. Ne forcez pas l’outil. Utilisez l’outil approprié à
la tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de
travail qui lui est propre.
14. N’utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
15. Déconnectez le bloc-pile de l’outil ou placez
l’interrupteur en position de verrouillage ou
d’arrêt avant d’effectuer des réglages, de
changer les accessoires ou de ranger l’outil. De
telles mesures préventives de sécuritéréduisent le
risque de démarrage accidentel de l’outil.
16. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les
outils sont dangereux dans les mains d’utilisateurs
novices.
17. Lorsque le bloc-pile n’est pas utilisé, rangez-le à
l’écart des autres objets métalliques tels que:
trombones, pièces de monnaie, clés, clous, vis
ou autres petits objets métalliques susceptibles
d’établir le contact entre les bornes. La mise en
court-circuit des bornes de la batterie peut
provoquer des étincelles, des brûlures ou un
incendie.
18. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus, dont
les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles àdiriger.
19. Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à tout
bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous constatez
qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents
sont causés par des outils en mauvais état.
20. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Des
accessoires adéquats pour un outil donnépeuvent
comporter un risque de blessure lorsque utilisés sur
un autre outil.
Réparation
21. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
22. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
USB068-2
NE vous laissez PAS tromper (au fil d’une
utilisation répétée) par un sentiment
d’aisance et de familiarité avec le
produit, en négligeant le respect
rigoureux des consignes de sécurité qui
accompagnent la scie circulaire.
L’utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de
blessure grave.
1. DANGER! N’approchez pas les mains de la zone
de coupe ou de la lame. Gardez l’autre main sur
la poignée auxiliaire ou sur le carter du moteur.
En tenant l’outil avec vos deux mains, vous mettez
celles-ci àl’abri de la lame.
Placez-vous d’un côté ou de l’autre de la lame,
mais non vis-à-vis celle-ci. En cas de RECUL, la
scie pourrait sauter vers l’arrière. (Voir Causes du
retour d’outil et prévention par l’utilisateur.)
N’étendez pas la main sous le matériau à scier.
Le protecteur inférieur de l’outil est inopérant àcet
endroit. Ne tentez pas de retirer le matériel coupé
alors que la lame tourne encore.
ATTENTION : La lame continue de tourner même
après la mise hors tension de la scie. Attendez
l’arrêt complet de la lame avant de saisir le matériel
coupé.
2. Avant chaque utilisation, assurez-vous que le
protecteur inférieur se referme correctement.
N’utilisez pas la scie si le protecteur inférieur ne
bouge pas librement et ne se ferme pas
instantanément. Ne bloquez jamais le protecteur
inférieur en position ouverte. Si la scie tombe par
terre accidentellement, le protecteur inférieur peut
être gauchi : escamotez le protecteur inférieur avec
sa manette et assurez-vous qu’il bouge librement et
qu’il ne touche pas la lame ou tout autre élément de
l’outil, quels que soient les réglages d’angle et de
profondeur de coupe.
Pour vérifier le garde inférieur, ouvrez-le
manuellement et relâchez-le, puis vérifiez s’il

12
recouvre bien la lame. Assurez-vous également que
la manette n’entre pas en contact avec le bâti de
l’outil. Une lame exposée est TRÈS DANGEREUSE
et peut entraîner une blessure grave.
3. Vérifiez l’état et le bon fonctionnement du
ressort du protecteur inférieur. Si le protecteur
ou son ressort ne fonctionnent pas
correctement, il faut les réparer avant d’utiliser
l’outil. Le protecteur inférieur peut être lent àse
refermer àcause de pièces endommagées, de
dépôts collants ou d’une accumulation de débris.
4. Vous ne devez escamoter manuellement le
protecteur inférieur que pour des opérations
spéciales comme le défonçage d’ouvertures en
plein bois et les coupes de rainurage ou à
onglets. Escamotez le protecteur inférieur au
moyen de sa manette puis, dès que la lame
attaque le matériau, lâchez le protecteur. Pour
toute autre tâche de sciage, laissez le protecteur
inférieur fonctionner automatiquement.
5. Assurez-vous toujours que le protecteur
inférieur couvre bien la lame avant de déposer
l’outil sur l’établi ou sur le sol. Si la lame n’est pas
protégée et n’a pas fini de tourner, elle entraînera la
scie vers l’arrière en coupant tout sur son passage.
Soyez conscient du temps nécessaire pour que la
lame s’arrête après que vous avez lâchéla détente.
6. Ne maintenez jamais le matériau à scier dans
vos mains ou sur votre jambe. Il importe de
soutenir le matériau correctement, afin de ne pas
vous exposer inutilement et de réduire le risque de
coincement de la lame ou de dérapage de l’outil.
7. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage
dissimulé. En cas de contact avec un conducteur
sous tension, les pièces métalliques àdécouvert de
l’outil transmettraient un choc électrique à
l’utilisateur.
8. Lorsque que vous refendez, utilisez toujours un
guide longitudinal. Cela améliore la précision de la
coupe et réduit le risque de coincement de la lame.
9. Employez toujours une lame de diamètre
approprié et dont le trou central est de forme
correcte (angulaire ou ronde). Une lame dont le
trou ne correspond pas àla forme du moyeu de
fixation de la scie risque de tourner de façon
excentrique et de vous faire perdre la maîtrise de
l’outil.
10. N’utilisez jamais un boulon ou une rondelle de
lame endommagé ou incorrect. Les boulons et
rondelles de fixation de la lame sont conçus
spécialement pour votre scie et jouent un rôle
essentiel dans le bon fonctionnement et la sécurité
de l’outil.
11. Causes du retour d’outil et prévention par
l’utilisateur :
Le “retour d’outil”est une brusque réaction au
pincement, au coincement ou au désalignement de
la lame de scie, qui amène la scie àsauter hors du
matériau vers l’utilisateur.
Lorsque la lame est pincée ou coincée par le
rétrécissement du trait de scie, la lame se bloque et
la réaction du moteur projette l’outil avec force vers
l’utilisateur.
Si la lame se trouve désalignée dans le trait de scie,
ses dents arrière peuvent mordre dans le dessus du
matériau, ce qui amène la lame àsortir brutalement
du trait de scie en direction de l’utilisateur.
Le RECUL résulte d’une utilisation incorrecte de
l’outil ou de mauvaises conditions d’utilisation. On
peut le prévenir en prenant les précautions
adéquates ci-après :
Tenez fermement la scie et placez votre corps et
vos bras de manière à pouvoir résister à la force
d’un RECUL éventuel. L’utilisateur est capable de
maîtriser un RECUL s’il a pris les précautions
adéquates.
Lorsque la lame se coince ou que vous
interrompez une coupe pour une raison
quelconque, lâchez la détente et maintenez la
scie immobile dans le trait de scie jusqu’à ce
que la lame s’arrête complètement. Ne cherchez
jamais à sortir la scie du matériau ou à reculer la
scie pendant que la lame est encore en
mouvement, car vous vous exposeriez à un
RECUL. Si la lame a tendance àse coincer,
recherchez-en la cause et apportez les correctifs
appropriés.
Lorsque vous redémarrez l’outil dans un trait de
scie, centrez la lame dans celui-ci et assurez-
vous que les dents de la lame ne mordent pas
dans le matériau. Si la lame est coincée, l’outil
risque de reculer ou de sauter en arrière au moment
du démarrage de l’outil.
Soutenez adéquatement les grands panneaux
afin de réduire au minimum le risque de
pincement de la lame et de RECUL. Les grands
panneaux ont tendance às’affaisser sous leur
propre poids. Placez des points d’appui sous le
panneau des deux côtés, près de la ligne de coupe
et près des bords du panneau, tel qu’illustréàla
Fig. 1.
Pour réduire les risques de coincement de la lame et
de choc en retour. Lorsqu’il est nécessaire de poser
la scie sur la pièce pour effectuer la coupe, il faut
poser la scie sur la partie la plus large de sorte que
ce soit la plus petite partie qui se détache de la
pièce àcouper.

13
N’utilisez jamais une lame émoussée ou
endommagée. Une lame mal affûtée ou mal avoyée
produit un trait de scie étroit qui donne lieu àun
frottement excessif, au coincement de la lame et à
un RECUL. Maintenez la lame aiguisée et propre.
La présence de gomme ou de poix sur la lame
ralentit la scie et fait augmenter les risques de choc
en retour. Maintenez la lame propre en la retirant
d’abord de l’outil puis en la nettoyant au moyen d’un
décapant àgomme et àpoix, d’eau chaude ou de
kérosène. N’utilisez jamais d’essence.
Les manettes de profondeur et d’angle de coupe
doivent être bien bloquées. Si ces manettes se
débloquent pendant la coupe, il peut en résulter un
coincement et un retour d’outil.
Soyez particulièrement prudent lorsque vous
découpez une ouverture dans une cloison
existante ou tout autre matériau dont l’arrière
n’est pas visible. La lame pourrait rencontrer un
objet dur, ce qui provoquerait un RECUL. Pour les
coupes en cul-de-sac, dégagez le garde inférieur au
moyen de la manette.
Tenez TOUJOURS l’outil fermement à deux
mains. Ne placez JAMAIS vos mains ou vos
doigts derrière la scie. En cas de choc en retour, la
scie pourrait alors rebondir vers votre main et causer
une blessure grave.
Ne forcez jamais la scie. Cela pourrait provoquer
des coupes inégales ou une perte de précision,
voire un choc en retour. Ne forcez jamais la scie.
Cela pourrait provoquer des coupes inégales ou une
perte de précision, voire un choc en retour.
12. Ayez bien conscience que l’outil est
constamment en état de marche, car il n’a pas à
être raccordé au secteur.
13. Redoublez de prudence lorsque vous coupez du
bois humide, du bois traité sous pression ou du
bois qui contient des nœuds. Ajustez la vitesse de
coupe de telle sorte que l’outil continue d’avancer en
douceur, sans que la vitesse de la lame ne diminue.
14. Réglages. Avant la coupe, assurez-vous de la
justesse des réglages de profondeur et de coupe
en biseau.
15. Prenez garde aux clous lors de la coupe. Avant
la coupe, vérifiez la présence de clous dans le
bois et retirez-les le cas échéant.
16. L’outil est doté d’une poignée avant (carter du
motuer) et d’une poignée arrière pour une
utilisation à deux mains. Utilisez en prenant soin
de bien placer les mains et de soutenir la pièce.
AVERTISSEMENT : Il est important de bien
soutenir la pièce à travailler et de saisir la scie
fermement pour prévenir toute perte de contrôle
qui risquerait de causer une blessure. La Fig. 4
indique la façon typique de tenir la scie.
Fig. 1 Pour éviter les chocs en retour, la planche ou le
panneau doit être soutenu près de la ligne de coupe.
Fig. 2 Ne pas soutenir la planche ou le panneau en des
points éloignés de la ligne de coupe.
Fig. 3
Fig. 4 Illustration de la façon typique et correcte de tenir la
scie et de soutenir la pièce.

14
17. Placez la partie la plus large de la base de la scie
sur la partie de la pièce qui est fermement
soutenue, non sur celle qui tombera une fois la
coupe effectuée. À titre d’exemples, la Fig. 5
illustre la BONNE façon de couper l’extrémité
d’une planche, et la Fig. 6 la MAUVAISE façon. Si
la pièce à travailler est courte ou petite,
immobilisez-la avec un serre-joint. N’ESSAYEZ
PAS DE TENIR LES COURTES PIÈCES AVEC LA
MAIN!
18. Ne tentez jamais de scier en bloquant la scie à
l’envers dans un étau. Cela est très dangereux et
peut entraîner de graves accidents.
19. AVERTISSEMENT : Les lames continuent de
tourner une fois la gâchette relâchée. Le contact
avec une lame qui continue de tourner peut
entraîner une blessure grave. Avant de déposer
l’outil après avoir terminé une coupe, assurez-
vous que le garde inférieur (mobile) recouvre la
lame et que la lame est complètement arrêtée.
20. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du
matériau.
CONSERVEZ CE MODE
D’EMPLOI
AVERTISSEMENT:
La MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions
peut entraîner une blessure grave.
SYMBOLES
USD301-1
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V...........................volts
.......................courant alternatif ou continu
.......................vitesse àvide
.../min ...................tours ou alternances par minute
CONSIGNES DE SÉCURITÉ
IMPORTANTES POUR LA
BATTERIE
ENC004-1
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l’outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie,
recouvrez-en toujours les bornes avec le couvre-
batterie.
6. Ne court-circuitez pas la batterie:
Fig. 5
Fig. 6
Fig. 7

15
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métalliques,
par exemple des clous, des pièces de
monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des
blessures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C (122°F).
8. Ne jetez pas la batterie même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la
batterie.
CONSERVEZ CES
INSTRUCTIONS
Conseils pour obtenir la durée de
service maximale de la batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée.
Une surcharge réduira la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10°C et 40°C. (50°F -
104°F). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4. Rechargez la batterie à hydrure métallique de
nickel lorsqu’elle reste inutilisée pour plus de six
mois.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
•Mettez toujours l’outil hors tension avant d’insérer
ou de retirer la batterie.
•Pour retirer la batterie, sortez-la de l’outil tout en
appuyant sur les boutons des deux côtés de la
batterie.
•Pour insérer la batterie, alignez sa languette sur
l’entaille qui se trouve àl’intérieur du carter, puis
glissez la batterie pour la mettre en place. Insérez-
la toujours bien àfond, jusqu’à ce qu’elle se
verrouille en émettant un léger bruit sec. Sinon, elle
risque de tomber accidentellement de l’outil, en
vous blessant ou en blessant une personne qui se
trouve près de vous.
•N’appliquez pas une force excessive lors de
l’insertion de la batterie. Si la batterie ne glisse pas
aisément, c’est qu’elle n’est pas insérée
correctement.
Réglage de la profondeur de coupe
ATTENTION:
•Après avoir ajustéla profondeur de coupe, serrez
toujours fermement la vis de serrage.
Desserrez la vis de serrage du guide de profondeur puis
déplacez la base vers le haut ou le bas. Vous pouvez lire
la profondeur de coupe en alignant le dessus de l’entaille
du guide de profondeur sur les graduations du côtédroit.
(Note : Cela n’est possible que pour la coupe en biseau
de 0°.) Àla profondeur de coupe désirée, fixez la base en
serrant la vis de serrage.
Pour obtenir des coupes plus propres et sans danger,
réglez la profondeur de coupe de sorte que pas plus
d’une dent de lame ne dépasse sous la pièce. L’utilisation
d’une profondeur de coupe adéquate aide àréduire les
risques de chocs en retour dangereux qui peuvent
causer des blessures.
1. Cartouche de
batterie
2. Bouton
1. Guide de
profondeur
2. Embase
3. Haut d’encoche
4. Graduation
5. Vis de bridage
1
2
001327
1
25
4
3
001350

16
Coupe en biseau
Desserrez la vis de serrage du secteur angulaire à
l’avant de la base. Réglez sur l’angle désiré(0°à45°) en
inclinant, puis serrez fermement la vis de serrage.
Visée
Pour les coupes rectilignes, alignez sur la ligne de coupe
la position A àl’avant de la base. Pour les coupes en
biseau de 45°, alignez la position B sur la ligne de coupe.
Interrupteur
ATTENTION:
•Avant d’insérer la batterie dans l’outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d’arrêt lorsque relâchée.
Un levier de sécuritéest fourni pour prévenir la pression
accidentelle sur la gâchette. Pour faire démarrer l’outil,
faites glisser le levier de sécuritépuis appuyez sur la
gâchette. Pour l’arrêter, relâchez la gâchette.
ASSEMBLAGE
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout
travail dessus.
Retrait ou pose de la lame
ATTENTION:
•Assurez-vous que la lame est installée avec les
dents orientées vers le haut àl’avant de l’outil.
•Utilisez exclusivement une cléMakita pour installer
ou retirer la lame.
Pour retirer la lame, enfoncez complètement le blocage
de l’arbre de sorte que la lame ne puisse pas tourner et
utilisez la clépour desserrer le boulon hexagonal en le
tournant dans le sens inverse des aiguilles d’une montre.
Retirez ensuite le boulon hexagonal, le flasque extérieur
et la lame.
Pour poser la lame, suivez la procédure de retrait en
sens inverse. ASSUREZ-VOUS D’AVOIR FERMEMENT
SERRÉLE BOULON HEXAGONAL, DANS LE SENS
DES AIGUILLES D’UNE MONTRE.
Lorsque vous changez la lame, assurez-vous de retirer la
sciure de bois accumulée sur les gardes supérieur et
inférieur. Même après ce nettoyage, vous devez quand
même vérifier le bon fonctionnement du garde inférieur
avant chaque utilisation.
1. Vis de bridage
2. Plaque graduée
biseautée
1. Embase
2. Ligne de coupe
1. Gâchette de
commutateur
2. Levier de
déverrouillage
2
1
001367
B
2
A
1
001385
1
2
001406
1. Cléhexagonale
2. Verrouillage de
l’axe
1. Lame scie
2. Boulon
hexagonal
3. Bague externe
4. Bague interne
2
1
001427
1
234
001444

17
Rangement de la clé hexagonale
Lorsque vous n’utilisez pas la cléhexagonale, rangez-la
de la façon indiquée sur l’illustration pour éviter de
l’égarer.
UTILISATION
ATTENTION:
•Assurez-vous de déplacer l’outil doucement vers
l’avant, en ligne droite. Le fait de forcer ou de tordre
l’outil entraînera une surchauffe du moteur et un
dangereux choc en retour, risquant de provoquer
une blessure grave.
•Si l’outil est utiliséde manière continue jusqu’à ce
que la batterie soit déchargée, laissez-le reposer
15 minutes avant de poursuivre l’opération avec
une batterie fraîche.
Tene z l’outil fermement. L’outil est équipéd’une poignée
avant (sur le carter du moteur) et d’une poignée arrière.
Utilisez les deux poignées pour assurer la meilleure prise
possible sur l’outil. De plus, lorsque la scie est saisie à
deux mains, celles-ci ne risquent pas d’être coupées par
la lame. Placez la base de l’outil sur la pièce àcouper de
sorte que la lame n’entre pas en contact avec quoi que
ce soit. Mettez ensuite l’outil sous tension et attendez
que la lame ait atteint sa pleine vitesse. Faites alors
simplement avancer l’outil sur la surface de la pièce, en
le maintenant de niveau et en le faisant avancer
doucement jusqu’à ce que la coupe soit terminée.
Pour obtenir des coupes nettes, maintenez votre ligne de
coupe bien droite et la vitesse de progression uniforme.
Si la lame dévie de la ligne de coupe prévue, ne tentez
pas de modifier la course de l’outil pour le forcer àrevenir
sur la ligne de coupe. Vous risqueriez de plier la lame et
de provoquer un dangereux choc en retour pouvant
causer une blessure grave. Relâchez la gâchette,
attendez jusqu’à l’arrêt complet de la lame, puis retirez
l’outil. Réalignez l’outil sur une nouvelle ligne de coupe,
puis poursuivez la coupe. Évitez toute position vous
exposant aux copeaux et sciures de bois éjectés par la
scie. Portez des lunettes de protection pour réduire les
risques de blessure.
Garde parallèle (règle de guidage)
Un garde parallèle pratique vous permet d’effectuer des
coupes droites d’une extrême précision. Faites
simplement glisser le garde parallèle le long du côtéde
la pièce en le maintenant en position àl’aide de la vis de
serrage située àl’avant de la base. Cela permet
également d’effectuer plusieurs coupes d’une largeur
uniforme.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout
travail d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
EN0001-1
Recyclage de la batterie
L’unique façon de mettre au rebut une batterie Makita est
l’utilisation d’un service de recyclage. La loi interdit toute
autre forme de mise au rebut.
Pour mettre la batterie au recyclage :
1. Retirez la batterie de l’outil.
2. a) Apportez la batterie au centre de services de
l’usine Makita la plus près
ou
1. Cléhexagonale
1. Manche
postérieur
2. Poignée avant
(blingdage de
moteur)
3. Embase
1
001452
12
3
001470
1. Vis de bridage
2. Barrette àdébit
longitudinal
(Réglette de
guidage)
1
2
001489
Ni-Cd

18
b) Apportez la batterie àun centre de services
ou distributeur Makita agréé et désigné
comme lieu de recyclage des batteries
Makita.
Contactez le centre de services ou distributeur Makita le
plus près pour connaître le lieu où s’effectue le recyclage
des batteries Makita. Référez-vous aux Pages Jaunes
locales sous la rubrique “Outils-Électriques”.
ACCESSOIRES
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Lames
•Garde parallèle (règle de guidage)
•Cléhexagonale 4
•Les divers types de batteries et chargeurs Makita
authentiques
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers ;
•des réparations s’imposent suite àune usure
normale ;
•l’outil a étémalmené, mal utiliséou mal entretenu ;
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.
Combinaison
Coupe de précision For smooth cuts in thin materials.
Lame d'usage général pour effectuer rapidement
et aisément les coupes longitudinales, les coupes
en travers et les coupes d'onglet.
006491

19
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD
GENERALES
USA003-2
(PARA TODAS LAS HERRAMIENTAS DE
FUNCIONAMIENTO A BATERÍA)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podráresultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS
INSTRUCCIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien
iluminada. Los bancos de trabajo atestados y las
áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases, o polvo inflamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer perder
el control.
Seguridad eléctrica
4. Una herramienta de funcionamiento a batería
con baterías integrales o una batería separada
deberán ser cargada solamente con el cargador
especificado para la batería. Un cargador que
pueda ser apropiado para un tipo de batería podrá
crear un riesgo de incendio cuando se utilice con
otra batería.
5. Utilice la herramienta de funcionamiento a
batería solamente con la batería designada
específicamente para ella. La utilización de otras
baterías podrácrear un riesgo de incendio.
Seguridad personal
6. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de
drogas, alcohol, o medicamentos. Un momento
sin atención mientras se están utilizando
herramientas eléctricas podráresultar en heridas
personales graves.
7. Vístase apropiadamente. No se ponga ropa
holgada ni joyas. Recójase el pelo si lo tiene
largo. Mantenga su pelo, ropa y guantes
alejados de las partes en movimiento. La ropa
holgada, las joyas, o el pelo largo pueden
engancharse en las partes en movimiento.
8. Evite puestas en marcha no deseadas.
Asegúrese de que el interruptor esté en la
posición bloqueada o desactivada antes de
insertar la batería. El transportar herramientas con
el dedo en el interruptor o insertar la batería en una
herramienta con el interruptor activado invita a
accidentes.
Modelo 5093D 5094D
Diámetro del disco 85 mm (3-3/8”)
Profundidad de corte máxima a 90°24,5 mm (15/16”)
a 45°18 mm (11/16”)
Revoluciones por minuto (min-1)1 000/min.
Longitud total 320 mm (12-5/8”)
Peso neto 2,0 kg (4,4 lbs) 2,1 kg (4,6 lbs)
Tensión nominal 12V c.d. 14,4 V c.d.
Cartuchos de batería estándar 1222, 1233, 1234, 1235 1422, 1433, 1434, 1435

20
9. Retire las llaves de ajuste y de apriete antes de
encender la herramienta. Una llave de ajuste o
llave de apriete que sea dejada puesta en una parte
giratoria de la herramienta podráresultar en heridas
personales.
10. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los pies
sobre suelo firme y el equilibrio permiten un mejor
control de la herramienta en situaciones
inesperadas.
11. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o
protección para los oídos deberán ser utilizados
para las condiciones apropiadas.
Utilización y cuidado de las herramientas
12. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de
trabajo en una plataforma estable. El sujetar la
pieza de trabajo con la mano o contra su cuerpo es
inestable y puede llevar a la pérdida del control.
13. No fuerce la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizarála tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
14. No utilice la herramienta si el interruptor no la
enciende o la apaga. Una herramienta que no
pueda ser controlada con el interruptor será
peligrosa y deberáser reparada.
15. Desconecte la batería de la herramienta o ponga
el interruptor en la posición bloqueada o
desactivada antes de hacer cualquier ajuste,
cambiar accesorios, o guardar la herramienta.
Tales medidas de seguridad preventiva reducirán el
riesgo de que la herramienta pueda ser puesta en
marcha por descuido.
16. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
17. Cuando la batería no esté siendo utilizada,
manténgala alejada de otros objetos metálicos
como: sujetapapeles, monedas, llaves, clavos,
tornillos, u otros objetos metálicos pequeños
que pueden hacer una conexión de un terminal a
otro. Si se cortocircuitan entre sílos terminales de
la batería podrán producirse chispas, quemaduras,
o un incendio.
18. Mantenga las herramientas con cuidado.
Mantenga los implementos de corte afilados y
limpios. Las herramientas bien mantenidas con el
borde de corte afilado son menos propensas a
estancarse y más fáciles de controlar.
19. Compruebe que no haya partes móviles
desalineadas o estancadas, partes rotas, y
cualquier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la
herramienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son
ocasionados por herramientas mal mantenidas.
20. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo.
Los accesorios que puedan ser apropiados para
una herramienta podrán crear un riesgo de incendio
o heridas cuando se utilicen con otra herramienta.
Servicio
21. El servicio de la herramienta deberá ser
realizado solamente por personal de reparación
cualificado. Un servicio o mantenimiento realizado
por personal no cualificado podráresultar en un
riesgo de sufrir heridas.
22. Cuando haga el servicio a la herramienta, utilice
solamente piezas de repuesto idénticas. Siga las
instrucciones de la sección de Mantenimiento de
este manual. La utilización de piezas no
autorizadas o el no seguir las instrucciones de
mantenimiento podrácrear un riesgo de descargas
eléctricas o heridas.
NORMAS ESPECÍFICAS DE
SEGURIDAD
USB068-2
NO deje que la comodidad o la
familiaridad con el producto (a base de
utilizarlo repetidamente) sustituya la
estricta observancia de las normas de
seguridad para la sierra circular. Si utiliza
esta herramienta de forma no segura o
incorrecta, puede sufrir graves daños
corporales.
1. ¡PELIGRO! Mantenga las manos alejadas de la
zona de corte y del disco. Mantenga apoyada en
el mango auxiliar o en el alojamiento del motor
la mano que no sujeta la herramienta. Si ambas
manos están sujetando la herramienta, no habrá
peligro de que las corte el disco.
Colóquese en uno de los dos lados del disco de
sierra, pero no en línea con éste. Un
RETROCESO BRUSCO podría hacer saltar la sierra
hacia atrás. (Véase “Causas de un retroceso brusco
y medidas de prevención para el operario”)
No meta las manos por debajo de la pieza de
trabajo. El protector no le protegerádel disco por
debajo de ésta. No trate de retirar el material de
corte con el disco en movimiento.
PRECAUCIÓN: Los discos se mueven por inercia
después de apagar la herramienta. Espere a que se
pare el disco antes de recoger el material de corte.
2. Compruebe que el protector inferior esté bien
cerrado antes de cada uso. No utilice la sierra si
