Makita Makstar BVR340 User manual

1
1
GB Cordless Concrete Vibrator INSTRUCTION MANUAL
UA
Бездротовий вібратор для бетону ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL
Akumulatorowy wibrator do masy betonowej INSTRUKCJA OBSŁUGI
RO Vibrator de beton cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Betonrüttler BEDIENUNGSANLEITUNG
HU Akkumulátoros betonvibrátor HASZNÁLATI KÉZIKÖNYV
SK Akumulátorový vibrátor do betónu NÁVOD NA OBSLUHU
CZ Akumulátorový zhutňovačbetonu NÁVOD K OBSLUZE
BVR340
BVR350
BVR440
BVR450
BVR850

2
1
2
1 007289
1
2
3
4
2 007143
1
3 007144

3
ENGLISH
Explanation of general view
1-1. Recessed part in the battery
cartridge cover
1-2. Battery cartridge cover
2-1. Red part
2-2. Button
2-3. Battery cartridge
2-4. Cover
3-1. Switch lever
SPECIFICATIONS
Model BVR340 BVR440 BVR350 BVR450 BVR850
Vibrations per minute (min-1) 12,500 12,500 13,000 13,000 12,500
Vibration amplitude 1.0 mm
Vibration head (diameter x length) 25 mm x 221 mm
Flexible shaft assembly length 800 mm 1,200 mm 800 mm 1,200 mm 2,400 mm
Overall length 1,083 mm 1,483 mm 1,083 mm 1,483 mm 2,683 mm
Net weight 3.1 kg 3.6 kg 3.2 kg 3.7 kg 5.3 kg
Rated voltage D.C. 14.4 V D.C. 18V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
END003-1
Symbols
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
･Do not use the tool in the rain.
･Do not clean the tool with water.
･Only for EU countries
Do not dispose of electric equipment
together with household waste material!
In observance of European Directive
2002/96/EC on waste electric and
electronic equipment and its
implementation in accordance with
national law, electric equipment that
have reached the end of their life must
be collected separately and returned to
an environmentally compatible
recycling facility.
ENE055-1
Intended use
The tool is intended for removing bubbles from concrete
when casting concrete.
For Model BVR340
ENG003-2
For European countries only
Noise and Vibration
The typical A-weighted sound pressure level is 72 dB (A).
Uncertainty is 3 dB(A).
The noise level under working may exceed 85 dB (A).
Wear ear protection.
The typical weighted root mean square acceleration
value is not more than 2.5 m/s2.
These values have been obtained according to
EN60745.
For Model BVR350
ENG004-2
For European countries only
Noise and Vibration
The typical A-weighted sound pressure level is 74 dB (A).
Uncertainty is 3 dB(A).
The noise level under working may exceed 85 dB (A).
Wear ear protection.
The typical weighted root mean square acceleration
value is 3 m/s2.
These values have been obtained according to
EN60745.
For Model BVR440, BVR450, BVR850
ENG001-2
For European countries only
Noise and Vibration
The typical A-weighted sound pressure level is not more
than 70 dB (A).
The noise level under working may exceed 85 dB (A).
Wear ear protection.
The typical weighted root mean square acceleration
value is not more than 2.5 m/s2.
These values have been obtained according to
EN60745.
For Model
BVR340,BVR350,BVR440,BVR450,BVR850
ENH102-5
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this
product is in compliance with the following standards of

4
standardized documents;
EN60745, EN55014 in accordance with Council
Directives, 89/336/EEC, 98/37/EC.
Yasuhiko Kanzaki CE2006
000087
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND
Responsible manufacturer:
Makita Corporation Anjo Aichi Japan
GEB023-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to concrete vibrator safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Always keep your hands and face away from
vibrating head when operating.
2. Switch off the tool immediately if you notice
abnormal noise or something faulty during
operation.
3. Inspect the tool carefully for breakage, cracks
or deformation if you accidentally drop it or
strike it against something.
4. Do not carry the tool with finger on switch.
5. Do not set the tool down and switch it on. The
vibrating head may whip around out of control
and cause an accident.
6. Be careful not to allow water, wet concrete or
the like to get into the tool. Do not let the tool
fall into wet concrete.
7. Insert the vibrating head carefully between
iron/steel frames or reinforcing rods not to
come in contact with them.
8. Do not crush or twist the flexible hose.
9. Do not overly bend the flexible hose.
10. Use a wet cloth or the like to carefully wipe off
any wet concrete left on the tool after use.
Extra care should be given to thorough
cleaning of the vents, switch area, cover
openings, etc.
11. Do not use the tool in the rain. Do not clean the
tool in water.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC007-2
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
Fig.2
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, first open the
battery cartridge cover. To open the cover, press its
recessed part and pivot it with the recessed part
depressed. And then withdraw it from the tool while
sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
Fig.3
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch lever actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch lever. Release the
switch lever to stop.
Switch lever can be pulled from either top or back side of
the tool.
OPERATION

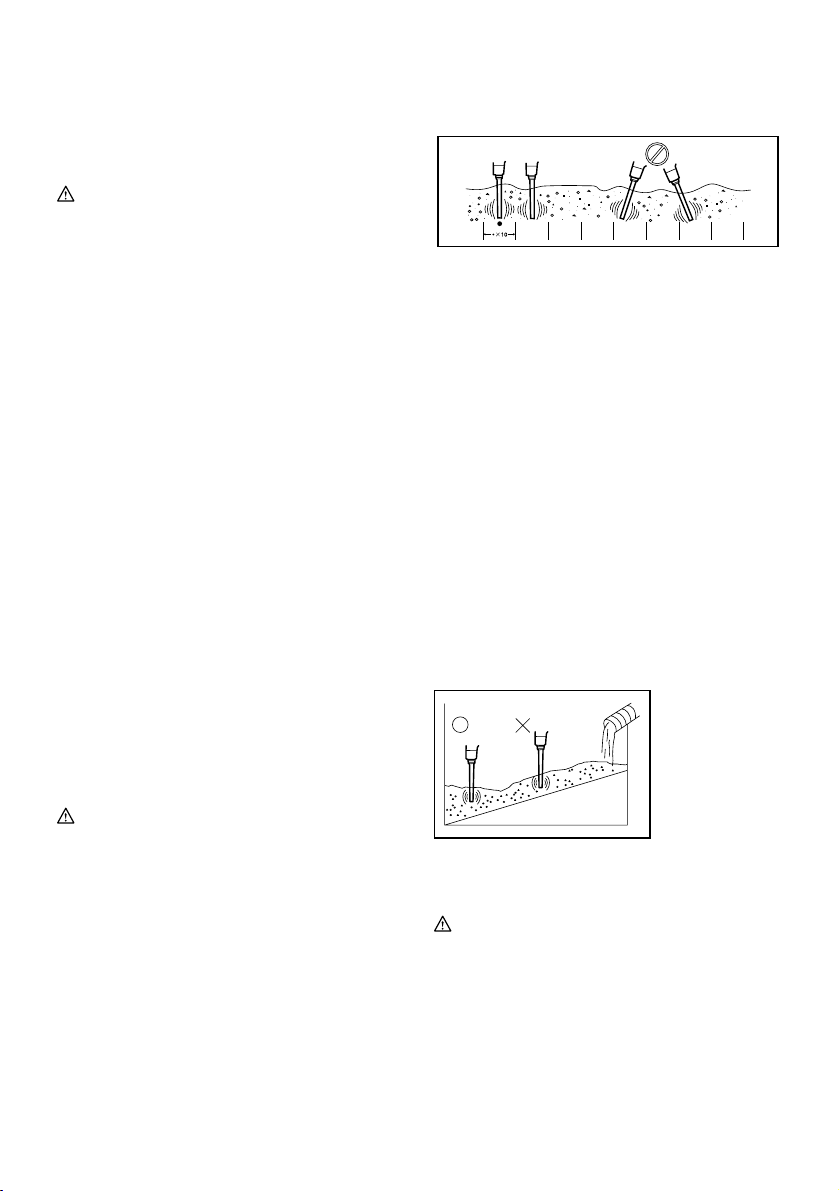

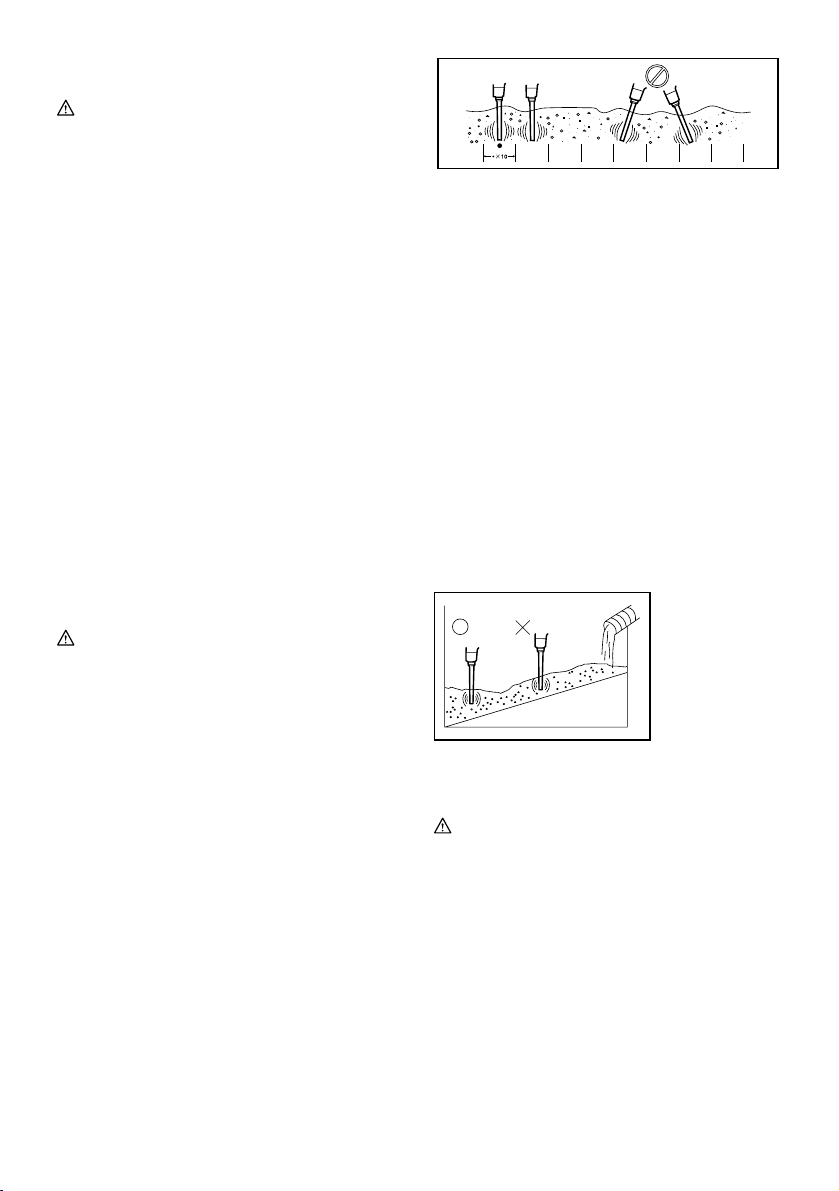

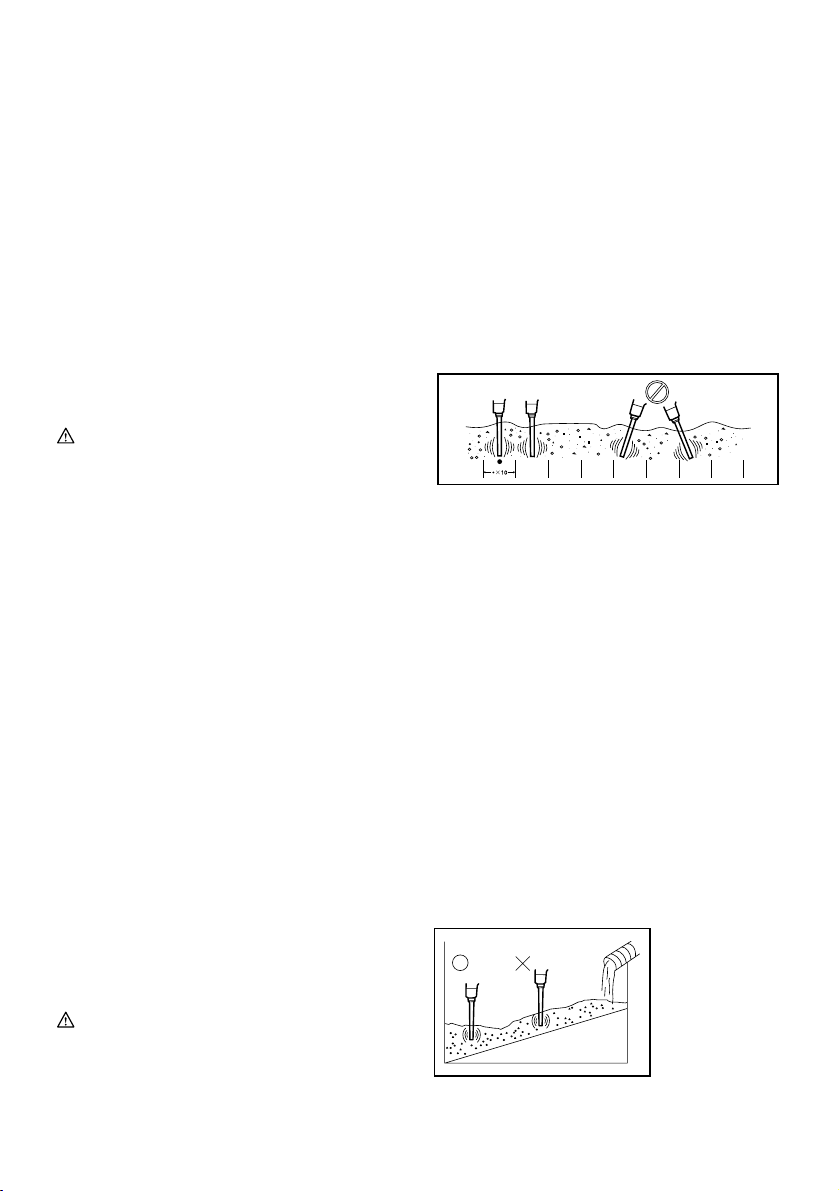

Hold the tool straight when inserting/operating. Use the
tool within the effective vibrations range at equidistant
intervals. The effective air bubble removal range is about
ten times diameter of the vibrating head, or around 250
mm.
Do not use this tool to move concrete within a form.
The mortar will just move away and the coarse
aggregate will remain, causing segregation.
001960
Effective leveling and removal of air bubbles
Removal of the air bubbles is complete after you have
worked the tool throughout each effective range, the
concrete stops shrinking, and the mortar has risen
evenly to the surface, giving off a light appearance.
Gently remove the operating tool not to leave holes.
NOTE:
• Vibrating too long in a single place causes
concrete segregation.
• When the coarse aggregates segregates when
placing concrete, shovel out the coarse aggregate
and put it where there is plenty of mortar. Then use
the tool on it. Don't leave coarse aggregate in the
segregated condition.

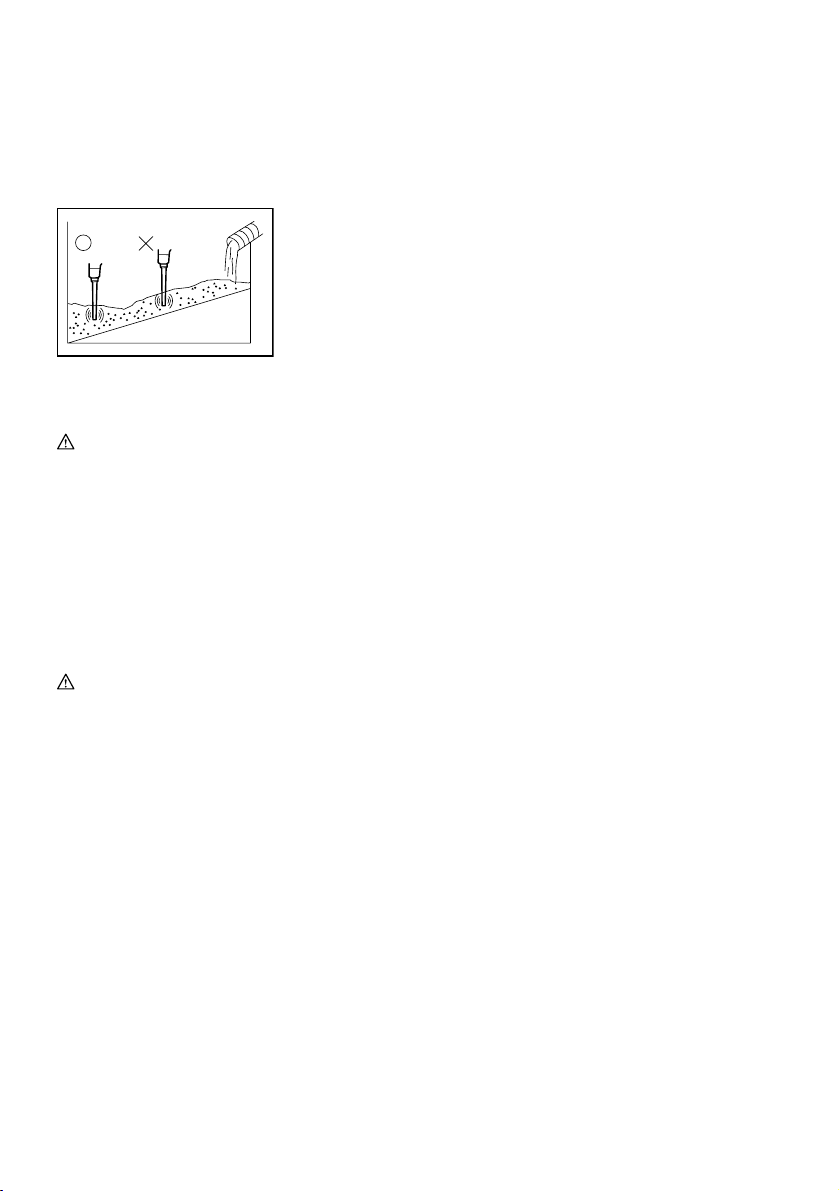

When concreting a slope site, always pour from the
bottom at the beginning. This way the weight of the
freshly poured concrete and vibration will lead to
effective removal of air bubbles. Conversely, if the
pouring is done first from above, the mortar will separate
and eventually slide to the bottom.
Slope
001961
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.

6
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Various type of Makita genuine batteries and
chargers

7
УКРАЇНСЬКА
Пояснення до загального виду
1-1. Поглиблена частина вкришці
касети закумулятором
1-2. Кришка касети закумулятором
2-1. Червона частина
2-2. Кнопка
2-3. Касета закумулятором
2-4. Кришка
3-1. Важіль вимикача
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BVR340 BVR440 BVR350 BVR450 BVR850
Кількість коливань вхвилину (хв.-1) 12500 12500 13000 13000 12500
Амплітуда вібрації 1,0 мм
Вібраційна голівка (діаметр хдовжина) 25 мм x 221 мм
Довжина вузла гнучкого вала 800 мм 1200 мм 800 мм 1200 мм 2400 мм
Загальна довжина 1083 мм 1483 мм 1083 мм 1483 мм 2683 мм
Чиста вага 3,1 кг 3,6 кг 3,2 кг 3,7 кг 5,3 кг
Номінальна напруга 14,4 Впост. Тока 18 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Примітка. Урізних країнах технічні характеристики можуть бути різними.
END003-1
Символи
Далі наведені символи, які застосовуються для
позначення обладнання. Перед користуванням
переконайтеся, що Ви розумієте їхнє значення.
･Не слід користуватися інструментом
під дощем.
･Не слід чистити інструмент водою.
･Тільки для країн ЄС
Не викидайте електричне
обладнання разом зпобутовим
сміттям!
Відповідно до Європейської
директиви 2002/96/EC про утилізацію
електричного та електронного
обладнання та її застосуванням
згідно знормами національного
законодавства, електрообладнання,
яке вийшло зладу, необхідно збирати
окремо та відправляти на переробне
підприємство, яке відповідає вимогам
охорони довкілля.
ENE055-1
Призначення
Інструмент призначено для усунення повітряних
бульбашок із бетону під час бетонування.
Для моделі BVR340
ENG003-2
Тільки для країн Європи
Шум та вібрація
Типовий рівень звукового тиску за шкалою А
дорівнює72 дБ (A).
Погрішність становить3 дБ(A).
Рівень шуму під час роботи може перевищувати 85
дБ (A).
Користуйтеся засобами захисту слуху.
Типове зважене середньоквадратичне прискорення
не перевищує 2,5 м/с2.
Ці значення були отримані відповідно до стандарту
EN60745.
Для моделі BVR350
ENG004-2
Тільки для країн Європи
Шум та вібрація
Типовий рівень звукового тиску за шкалою А
дорівнює74 дБ (A).
Погрішність становить3 дБ(A).
Рівень шуму під час роботи може перевищувати 85
дБ (A).
Користуйтеся засобами захисту слуху.
Типове зважене середньоквадратичне прискорення
дорівнює 3 м/с2.
Ці значення були отримані відповідно до стандарту
EN60745.
Для моделі BVR440, BVR450, BVR850
ENG001-2
Для Європейських країн тільки
шум та вібрація
Рівень шуму за шкалою Аутиповому виконанні
становить макс. 70 дБ (A).
Рівень шуму під час роботи може перевищувати 85
дБ (A).
Користуйтеся засобами захисту слуху.

8
Типове зважене середньоквадратичне прискорення
не перевищує 2,5 м/с2.
Ці значення були отримані відповідно до стандарту
EN60745.
Для моделі
BVR340,BVR350,BVR440,BVR450,BVR850
ENH102-5
ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЄС
Ми заявляємо під нашу виключну відповідальність,
що цей виріб відповідає вимогам наведених нижче
стандартів нормативної документації;
EN60745, EN55014 згідно зКерівними Інструкціями
Ради, 89/336/EEC, 98/37/EC.
Язухіко Канзакі CE2006
000087
Директор
МАКІТА ІНТЕРНЕШНЛ ЮРОП ЛТД.
Мічіган-Драйв, Тонгвелл, Мілтон-Кейнес, графство
Бекінгемшир MK15 8JD, АНГЛІЯ
Відповідальний виробник:
Макіта Корпорейшн Анджо Аічі Японія
GEB023-2
Особливі правила техніки
безпеки
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися при користуванні виробом (що
приходить при частому користуванні), слід
завжди строго додержуватися правил безпеки під
час користування вібратором для бетону. Уразі
небезпечного або неправильного користування
цим інструментом, можна здобути серйозних
поранень.
1. Під час роботи завжди тримай руки та
обличчя на відстані від вібруючої голівки.
2. Негайно зупинить інструмент якщо ви
почули ненормальний шум або помітили
якийсь збій під час роботи.
3. Слід ретельно перевірити інструмент на
наявність поломок, тріщин або деформацій,
якщо ви його випадково упустили або
вдарили об щось.
4. Не слід тримати палець на вмикачі під час
перенесення інструменту.
5. Не слід опускати інструмент та вмикати
його. Вібруюча голівка може вийти з-під
контролю та спричинити поранення.
6. Слід стежити, щоб вода, мокрий бетон іт.і.
не попадали до інструменту. Слід стежити,
щоб інструмент не падав умокрий бетон.
7. Обережно вставте вібруючу голівку між
залізними/стальними рамами або
стрижневими арматурами, не торкаючись
них.
8. Не слід тиснути або скручувати гнучкий
шланг.
9. Не слід дуже згинати гнучкий шланг.
10. Після користування інструментом слід
витерти мокрий бетон, що залишився на
інструменті за допомогою мокрої ганчірки
або чогось подібного. Особливу увагу слід
приділити ретельному чищенню
вентиляційних отворів, зони перемикача,
отворів укожусі іт.д.
11. Не слід користуватися інструментом під
дощем. Не слід чистити інструмент водою.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НЕДОТРИМАННЯ правил техніки безпеки,
наведених уцій інструкції зексплуатації, може
призвести до серйозного травмування.
ENC007-2
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не залишайте касету акумулятора під
дощем, запобігайте контакту зводою.
Коротке замикання може призвести до
великого струму, перегріву, можливих
опіків та навіть виходу зладу.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором

9
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
Fig.2
• Перед тим, як встановлювати або знімати
касету закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором слід
відкрити кришку касети закумулятором. Для
того, щоб відкрити кришку касети з
акумулятором, слід натиснути на її заглиблену
частина та повернути її, тримаючи заглиблену
частину натиснутою. Потім зніміть касету з
акумулятором зінструмента, пересунувши
кнопку спереду касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо на верхній частині кнопки
видна червона частина, це означає, що вона
заблокована неповністю. Вставте касету
повністю, доки червону частину не буде видно.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.
Дія вимикача.
Fig.3
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід завжди перевіряти належну
роботу важеля вмикача, тобто щоб він
повертався уположення "ВИМК.", коли його
відпускають.
Для того, щоб запустити інструмент, слід просто
потягнути важіль перемикача. Для зупинення роботи
важіль слід відпустити.
Важіль можна перемикати як зверху, так ізнизу
інструмента.
ЗАСТОСУВАННЯ
Під час вставляння/експлуатації інструмент слід
тримати прямо. Використовуйте інструмент вмежах
ефективного діапазону вібрації зоднаковими
інтервалами. Діапазон ефективного усунення
повітряних бульбашок дорівнює десятикратному
діаметру вібраційної голівки, або біля 250 мм.
Інструмент неможна використовувати для
пересування бетону уформі. Розчин просто
відсунеться, акрупний заповнювач залишиться, що
призведе до розділення.
001960
Ефективне вирівнювання та усунення
повітряних бульбашок.
Усунення повітряних кульок єзавершеним після того,
як інструмент пропрацював на кожному корисному
діапазоні, бетон більше не просідає, арозчин
рівномірно піднявся на поверхню, зробивши її
світлого кольору. Обережно виймайте працюючий
інструмент, щоб не залишити дірок.
ПРИМІТКА:
• Занадто довга вібрація водному місці
призводить до розділення бетону.
• Коли крупний заповнювач відділяється під час
укладання бетону, слід перемішати крупний
заповнювач лопатою та помістити його туди, де
багато розчину. Потім застосуйте там інструмент.
Неможна залишати крупний заповнювач в

10
розділеному стані.
Під час бетонування похилої ділянки спочатку слід
завжди заливати нижню частину. Таким чином вага
свіжоналитого бетону та вібрація забезпечать
ефективне усунення повітряних бульбашок. В
протилежному випадку, якщо заливання виконувати
зверху, то розчин розділиться та згодом сповзе
донизу.
Ухил
001961
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita
