Makita GV5010 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
Disc Sander
Ponceuse à disque
Lijadora de disco
GV5010
GV6010
008944
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model GV5010 GV6010
Abrasive disc diameter 125 mm (5") 150 mm (6")
Rated speed (n) / No load speed (n0) 5,000 /min 5,000 /min
Overall length 181 mm (7-1/8")
Net weight 1.2 kg (2.6 lbs)
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal safety
10.
Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A
moment of inattention while operating power tools
may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.

3
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
000300
GEB036-5
DISC SANDER SAFETY
WARNINGS
Safety Warnings Common for Sanding Operation:
1. This power tool is intended to function as a
sander. Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire
and/or serious injury.
2. Operations such as grinding, wire brushing,
polishing or cutting-off are not recommended
to be performed with this power tool.
Operations for which the power tool was not
designed may create a hazard and cause
personal injury.
3. Do not use accessories which are not
specifically designed and recommended by
the tool manufacturer. Just because the
accessory can be attached to your power tool, it
does not assure safe operation.

4
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and fly apart.
5. The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded or
controlled.
6. Threaded mounting of accessories must
match the tool spindle thread. For accessories
mounted by flanges, the arbour hole of the
accessory must fit the locating diameter of the
flange. Accessories that do not match the
mounting hardware of the power tool will run out
of balance, vibrate excessively and may cause
loss of control.
7. Do not use a damaged accessory. Before each
use inspect the accessory such as backing
pad for cracks, tear or excess wear. If power
tool or accessory is dropped, inspect for
damage or install an undamaged accessory.
After inspecting and installing an accessory,
position yourself and bystanders away from
the plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally
break apart during this test time.
8. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must
be capable of stopping flying debris generated by
various operations. The dust mask or respirator
must be capable of filtrating particles generated
by your operation. Prolonged exposure to high
intensity noise may cause hearing loss.
9. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may fly away and cause injury beyond immediate
area of operation.
10. Position the cord clear of the spinning
accessory. If you lose control, the cord may be
cut or snagged and your hand or arm may be
pulled into the spinning accessory.
11. Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.
12. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
13. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
14. Do not operate the power tool near flammable
materials. Sparks could ignite these materials.
15. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other
accessory. Pinching or snagging causes rapid stalling of
the rotating accessory which in turn causes the
uncontrolled power tool to be forced in the direction
opposite of the accessory’s rotation at the point of the
binding.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
a) Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up. The
operator can control torque reactions or kickback
forces, if proper precautions are taken.
b) Never place your hand near the rotating
accessory. Accessory may kickback over your
hand.
c) Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to
the wheel’s movement at the point of snagging.
d) Use special care when working corners,
sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
e) Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create
frequent kickback and loss of control.
Safety Warnings Specific for Sanding Operations:
a) Do not use excessively oversized sanding
disc paper. Follow manufacturers
recommendations, when selecting sanding
paper. Larger sanding paper extending beyond the
sanding pad presents a laceration hazard and may
cause snagging, tearing of the disc or kickback.

5
Additional safety warnings:
16. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
17. Ventilate your work area adequately when you
perform sanding operations.
18. Use of this tool to sand some products, paints
and wood could expose user to dust
containing hazardous substances. Use
appropriate respiratory protection.
19. Make sure the abrasive disc is not contacting
the workpiece before the switch is turned on.
20. Do not leave the tool running. Operate the tool
only when hand-held.
21. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
22. Check that the workpiece is properly
supported.
23. If working place is extremely hot and humid, or
badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure
operator safety.
24. Do not use the tool on any materials
containing asbestos.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
USD209-1

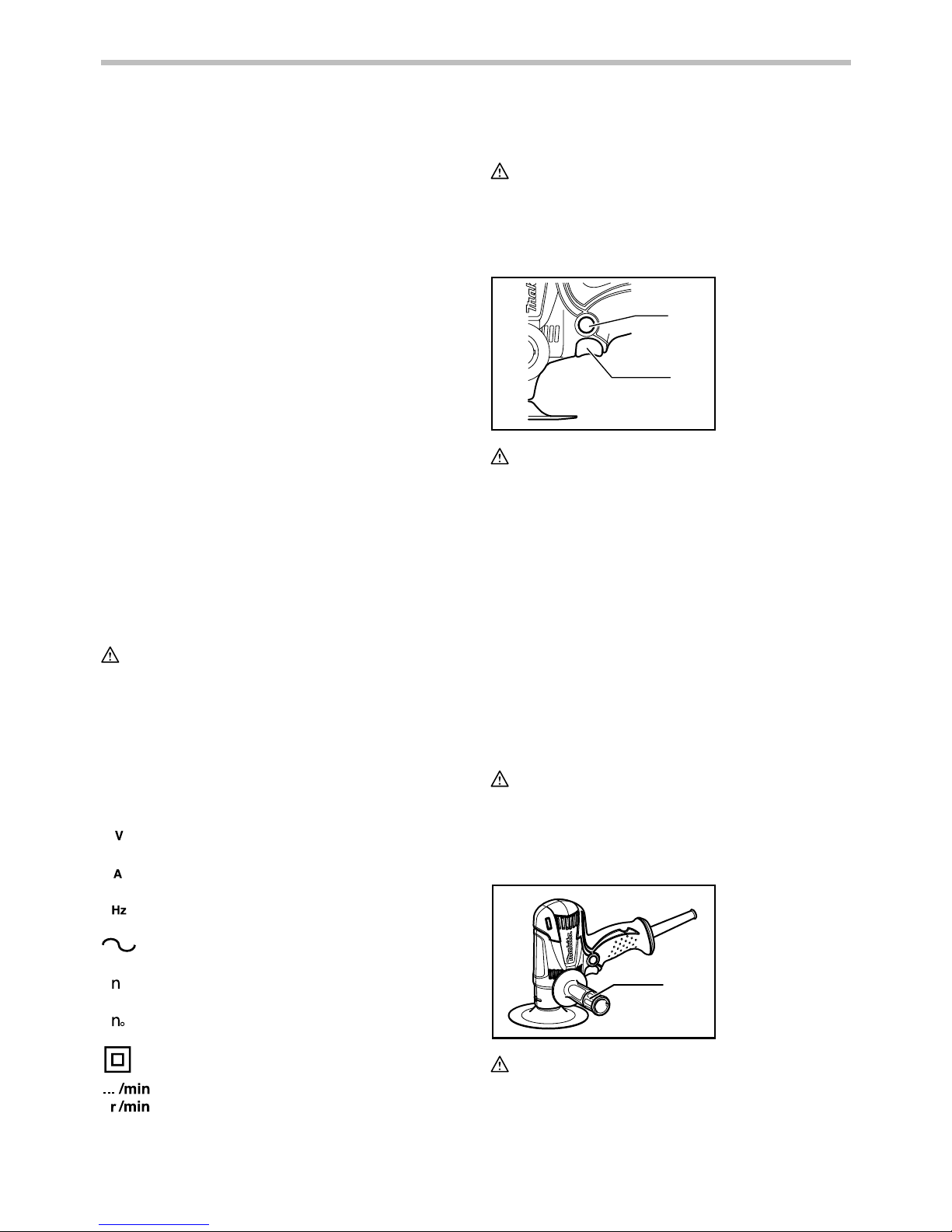

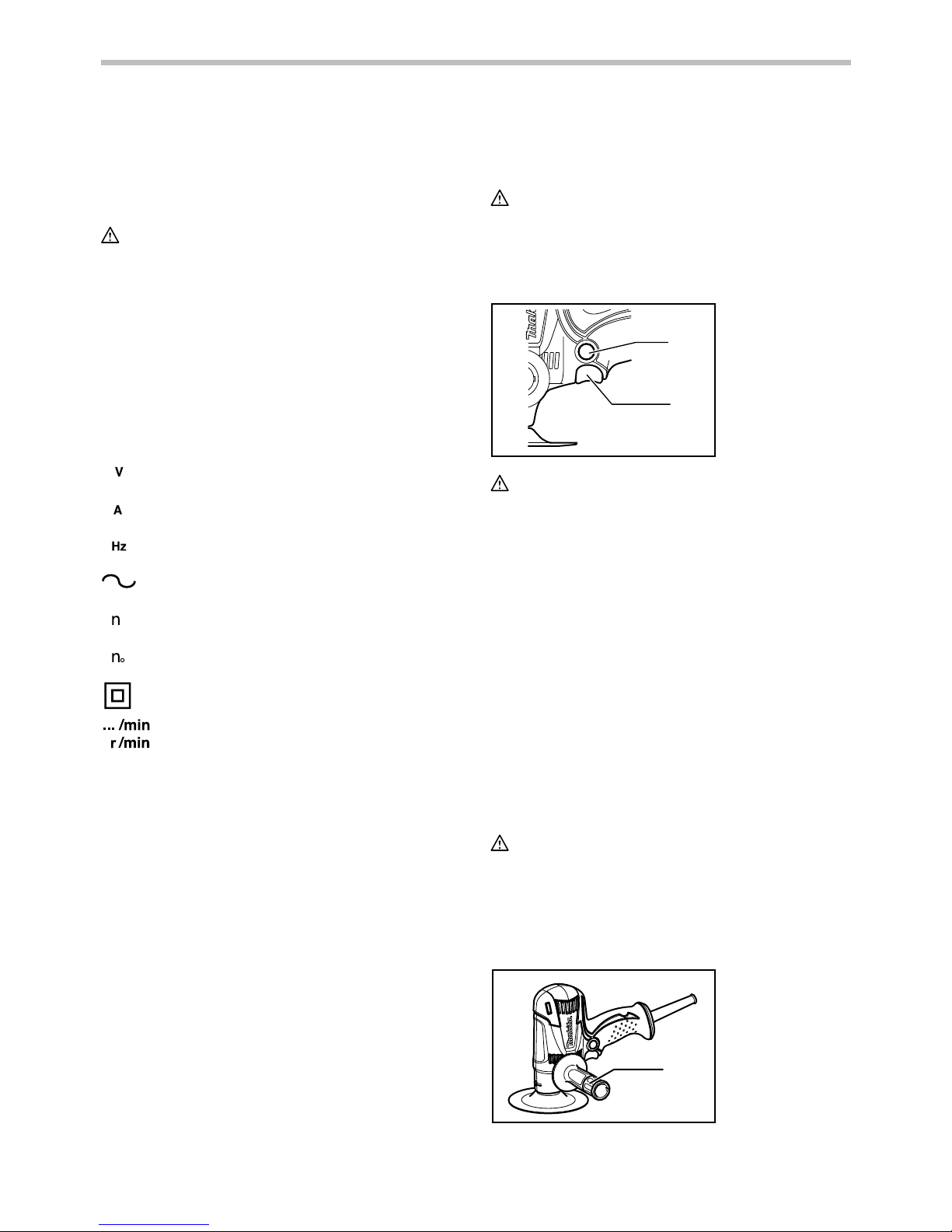

Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･rated speed
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
2
008945
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing side grip (auxiliary handle)
1
008949
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip on the tool securely.
1. Side grip
1. Lock button
2. Switch trigger

6

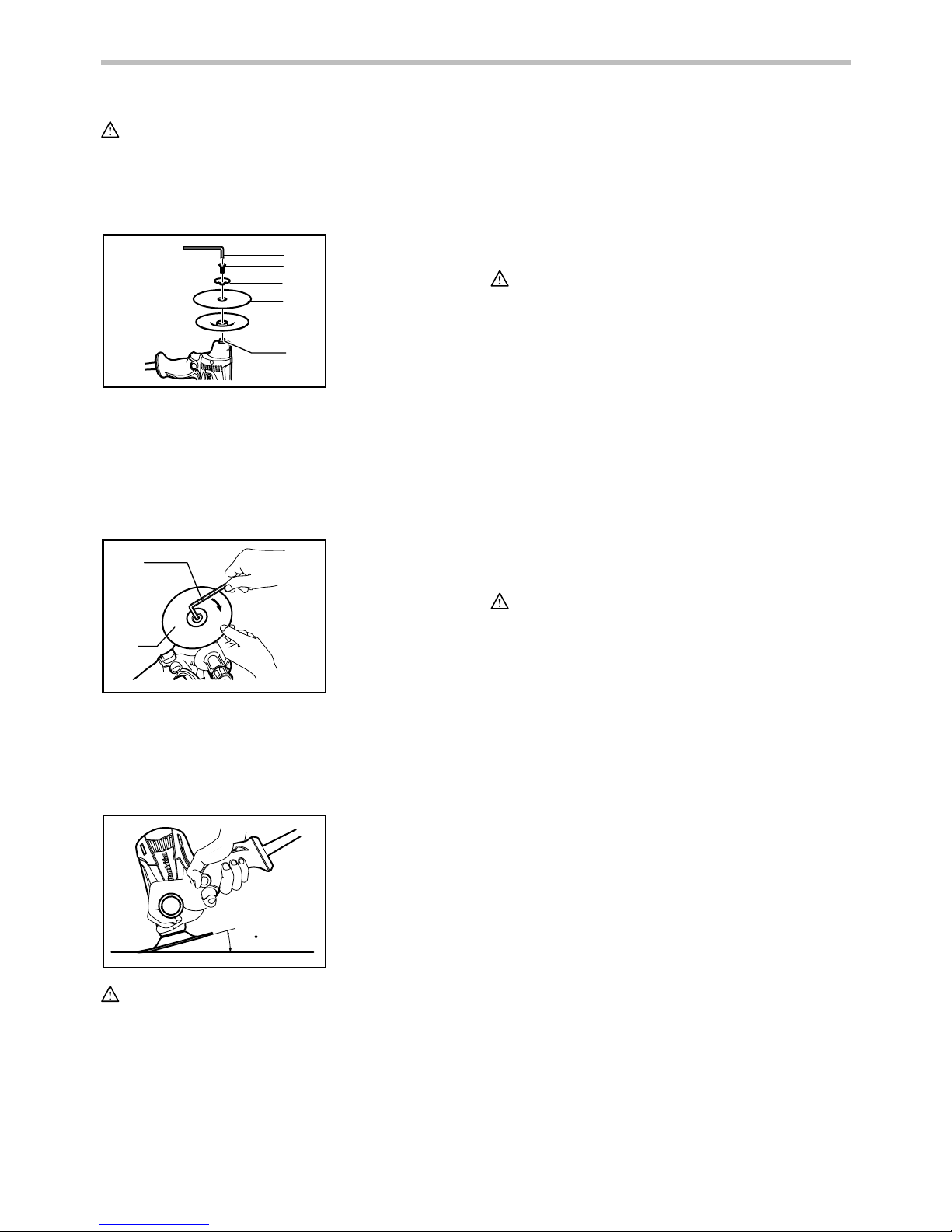

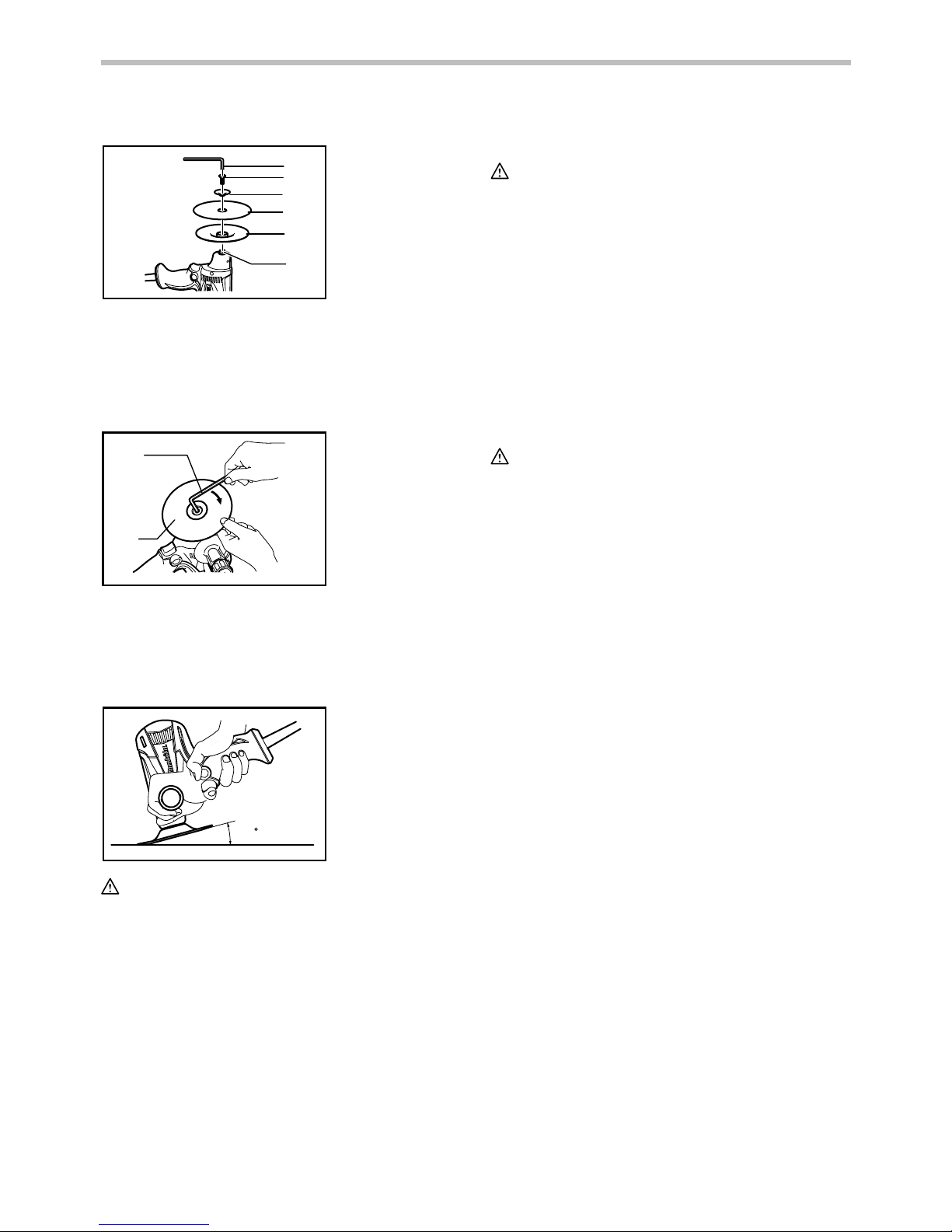

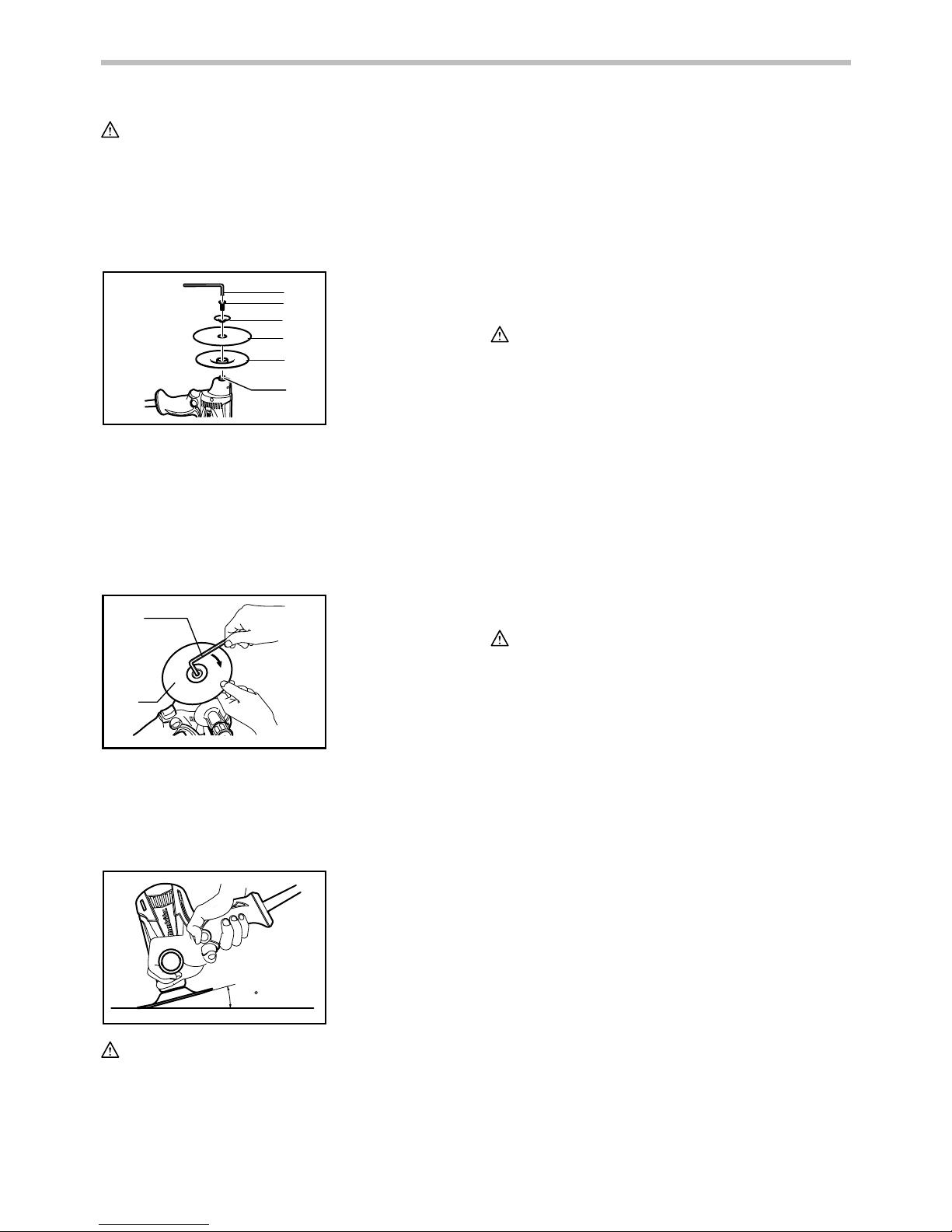

Installing or removing abrasive disc
1
2
3
4
5
6
008948
Mount the pad onto the spindle. Fit the abrasive disc and
countersunk washer on the pad and screw the clamp
screw clockwise into the spindle.
To tighten the clamp screw, grip the edge of the pad with
your hand, then tighten the screw clockwise with a hex
wrench securely.
1
2
008947
To remove the disc, follow the installation procedure in
reverse.
OPERATION
Sanding operation
15
008946
CAUTION:
• Always wear safety goggles or a face shield during
operation.
• Never run the tool without the abrasive disc. You
may seriously damage the pad.
Hold the tool firmly. Turn the tool on and then apply the
abrasive disc to the workpiece.
In general, keep the abrasive disc at an angle of about
15 degrees to the workpiece surface. Apply slight
pressure only. Excessive pressure will result in poor
performance and premature wear to abrasive disc.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Plastic pad
• Abrasive discs
• Rubber pad (GV6010)
• Grip 36
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
1. Hex wrench
2. Abrasive disc
1. Hex wrench
2. Clamp screw
3. Countersunk
washer
4. Abrasive disc
5. Plastic pad
6. Spindle

7
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

8
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle GV5010 GV6010
Diamètre du disque abrasif 125 mm (5") 150 mm (6")
Vitesse nominale (n) / Vitesse à vide (n0) 5 000 /min 5 000 /min
Longueur totale 181 mm (7-1/8")
Poids net 1,2 kg (2,6 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé
lorsque les cordons sont endommagés ou
enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.

9
12. Évitez les démarrages accidentels.
Assurez-vous que l’interrupteur soit en
position d'arrêt avant de brancher l'outil à la
prise électrique et/ou au bloc-piles, avant de
prendre ou de transporter l’outil. Vous ouvrez
la porte aux accidents si vous transportez les
outils électriques avec le doigt sur l’interrupteur ou
si vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant
sur la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.

10
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts
Longueur totale du cordon en pieds
Plus de Pas plus de
120V 25 pi 50 pi 100 pi 150 pi
Calibre américain des fils
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Non recommandé
220V - 240V 50 pi 100 pi 200 pi 300 pi
000300
GEB036-5
PONCEUSE À DISC CONSIGNES
DE SÉCURITÉ
Mises en garde de sécurité courantes pour le
ponçage :
1. Cet outil électrique est conçu pour être utilisé
comme une ponceuse. Veuillez lire l'ensemble
des mises en garde de sécurité, instructions,
illustrations et spécifications fournies pour cet
outil. Il existe un risque de décharge électrique,
d'incendie et/ou de blessure grave si toutes les
instructions énumérées ci-dessous ne sont pas
respectées.
2. Il n’est pas recommandé d’utiliser cet outil
électrique pour des opérations comme le
meulage, le brossage métallique, le polissage
ou le découpage. Les opérations pour lesquelles
l’outil n’a pas été conçu peuvent générer une
situation dangereuse et provoquer des blessures.
3. N'utilisez pas d'accessoire n'étant pas conçu
et recommandé spécifiquement par le
fabricant de l'outil. Même si vous pouvez fixer
l'accessoire à l'outil, cela ne garantit pas pour
autant un fonctionnement sécuritaire.
4. La vitesse nominale de l'accessoire doit être
au moins égale à la vitesse maximale marquée
sur l'outil. Les accessoires fonctionnant à une
vitesse supérieure à leur vitesse nominale
peuvent se briser et voler en morceau.
5. Le diamètre extérieur et l'épaisseur de votre
accessoire doivent respecter la capacité
nominale de votre outil. Il est impossible de
protéger ou de contrôler adéquatement les
accessoires d'une dimension inappropriée.
6. Le montage fileté d’accessoires doit être
adapté au filet de l'arbre de l’outil. Pour les
accessoires montés avec des flasques,
l’alésage central de l’accessoire doit s’adapter
correctement au diamètre de l’orifice de
positionnement du flasque. Les accessoires qui
ne correspondent pas aux éléments de montage
de l’outil électrique seront en déséquilibre,
vibreront de manière excessive et risqueront de
provoquer une perte de contrôle.
7. N'utilisez pas un accessoire s’il est
endommagé. Avant chaque utilisation,
inspectez les accessoires, comme les plaques
de presse, à la recherche de fissures, de
déchirures ou d’une usure excessive. Si un
outil électrique ou un accessoire subit une
chute, vérifiez s’il n’a pas été endommagé ou
installez un nouvel accessoire. Après avoir
inspecté et installé un accessoire, faites en
sorte que tout le monde (vous-même, les
curieux) se trouve hors de portée de
l’accessoire rotatif. Ensuite, faites fonctionner
l’outil à sa vitesse à vide maximale durant une
minute. Généralement, si un accessoire est
endommagé il se brisera durant ce test.
8. Portez un équipement de protection individuel.
Selon l’application, utilisez un écran facial, un
masque ou des lunettes de sécurité. Lorsque
la situation le nécessite, portez un masque
anti-poussière, un appareil antibruit, des gants
et un tablier capable d’arrêter les petits
fragments abrasifs ou ceux de l’ouvrage.
L'appareil de protection des yeux doit être en
mesure d'arrêter les débris projetés par toutes les
opérations. Le masque anti-poussière ou le
respirateur doit être capable de filtrer les
particules générées par l'opération que vous
effectuez. Une exposition prolongée à un bruit de
forte intensité peut provoquer une perte
d’audition.
9. Maintenez les curieux à une distance
sécuritaire de la zone de travail. Toute
personne entrant dans la zone de travail doit
porter un équipement de protection

11
individuelle. Il est possible que des fragments de
l'ouvrage ou d'un accessoire brisé soient
propulsés et provoquent des blessures hors de la
zone immédiate de fonctionnement.
10. Positionnez le cordon loin de l'accessoire
rotatif. Si vous perdez le contrôle, le cordon
pourrait être sectionné ou accroché et il est
possible que votre main ou votre bras soit tiré
dans l'accessoire rotatif.
11. Ne reposez jamais l'outil tant que l'accessoire
n'est pas complètement arrêté. L'accessoire
rotatif pourrait s'agripper à la surface et rendre
l'outil incontrôlable.
12. Ne faites pas fonctionner l'outil lorsque vous
le transportez. Un contact accidentel avec
l'accessoire rotatif pourrait accrocher vos
vêtements et entraîner l'accessoire vers votre
corps.
13. Nettoyez régulièrement les fentes d’aération.
Le ventilateur du moteur attirera la poussière à
l’intérieur du boîtier et une accumulation
excessive de métal fritté pourrait provoquer des
dangers électriques.
14. N'utilisez pas l'outil électrique près de
matériaux inflammables. Les étincelles qui
jaillissent de l'outil risqueraient de faire prendre en
feu ces matériaux.
15. N'utilisez pas d'accessoires nécessitant de
réfrigérants fluides. L'utilisation d'eau ou d'autre
réfrigérants fluides pourrait provoquer
l'électrocution ou une décharge électrique.
Recul et avertissements liés
Le recul est une réaction soudaine d’une meule, d’une
plaque de presse, d’une brosse ou de tout autre
accessoire en rotation accroché ou pincé. L’accrochage
provoque un blocage rapide de l’accessoire en rotation
qui à son tour force l'outil électrique dans la direction
opposée à la rotation de l'accessoire à l'endroit où s'est
produit le problème.
Le recul est le résultat d’une mauvaise utilisation et/ou
de procédures/conditions d'utilisation inadéquates de
l’outil électrique. Il est possible d'éviter ce problème en
prenant les précautions adéquates illustrées ci-dessous.
a) Maintenez une bonne prise sur l'outil et
positionnez votre corps afin de vous permettre
de résister aux forces de recul. Utilisez
toujours la poignée latérale, le cas échéant,
pour contrôler au maximum le recul ou la
réaction de couple durant le démarrage. Si les
précautions adéquates ont été prises, l'opérateur
peut contrôler les réactions de couple ou les forces
de recul.
b) Ne placez jamais votre main près de
l'accessoire en rotation. L'accessoire pourrait
reculer sur votre main.
c) Ne positionnez pas votre corps dans la zone
où l’outil se déplacera si un recul se produit. Un
recul propulsera l’outil dans la direction opposée
au mouvement de la roue, à l'endroit où s'est
produit l'accrochage.
d) Soyez particulièrement prudent lorsque vous
travaillez sur des coins, des bords pointus, etc.
Évitez que l'accessoire ne rebondisse et ne
s'accroche. Les coins, les bords pointus ou les
rebondissements, ont tendance à générer un
accrochage de l'accessoire rotatif et à provoquer
une perte de contrôle ou un recul.
e) N’installez pas de chaîne coupante, de lame à
ciseler ou de lame de scie à denture. De telles
lames provoquent fréquemment des reculs et des
pertes de contrôle.
Mises en garde de sécurité particulières pour le
ponçage :
a) N'utilisez pas de disque abrasif
surdimensionné. Respectez les
recommandations du fabricant lors de la
sélection du papier abrasif. Un papier abrasif
plus large que le patin de ponçage représente un
risque de lacération et peut provoquer
l'accrochage ou la déchirure du disque, ou un
recul.
Consignes de sécurité supplémentaire :
16. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
17. Aérez votre aire de travail de manière
adéquate lorsque vous effectuez des travaux
de ponçage.
18. L'utilisation de cet outil pour poncer certains
produits, les surfaces peintes et le bois peut
exposer l'utilisateur à des poussières qui
contiennent des substances dangereuses.
Utilisez une protection des voies respiratoires
appropriée.
19. Assurez-vous que le disque abrasif n'entre
pas en contact avec la pièce à travailler avant
de mettre l'interrupteur sous tension.
20. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
21. Ne touchez pas la pièce immédiatement après
l'utilisation ; elle peut être très chaude et
brûler votre peau.
22. Vérifiez que la pièce est correctement
soutenue.

12
23. Si le lieu de travail est extrêmement chaud et
humide, ou très pollué par de la poussière
conductrice, utilisez un disjoncteur de
court-circuit (30 mA) afin d'assurer que
l'opérateur est protégé adéquatement.
24. N'utilisez pas l'outil sur des matériaux
contenant de l'amiante.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet outil
comporte un risque de blessure grave.
USD209-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse nominale
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
2
008945
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Pour une utilisation continue, tirez sur la gâchette et
appuyez sur le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
tirez à fond sur la gâchette puis relâchez-la.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation de la poignée latérale
(poignée auxiliaire)
1
008949
1. Poignée latérale
1. Bouton de
verrouillage
2. Gâchette

13
ATTENTION:
• Avant d'utiliser l'outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur l'outil.
Installation ou retrait du disque abrasif
1
2
3
4
5
6
008948
Placez le plateau sur l'arbre. Ajustez le disque abrasif et
la rondelle fraisée sur le plateau et vissez la vis de
serrage sur l'arbre dans le sens des aiguilles d'une
montre.
Pour serrer la vis de serrage, saisissez le bord du plateau
avec la main puis serrez fermement la vis dans le sens des
aiguilles d'une montre avec une clé hexagonale.
1
2
008947
Pour retirer le disque, suivez la procédure d'installation
de l'autre côté.
UTILISATION
Opération de sablage
15
008946
ATTENTION:
• Portez toujours des lunettes à coques de sécurité
ou un écran facial pendant l'opération.
• Ne jamais utiliser l'outil sans le disque abrasif.
Vous risquer de sérieusement endommager le
tampon.
Tenez l'outil fermement. Mettez le contact et appliquez
ensuite le disque abrasif sur le matériau.
D'une façon générale, maintenez le disque abrasif selon
un angle d'environ 15 degrés avec la surface du
matériau. N'appliquez qu'une légère pression ; toute
pression excessive réduit le rendement de l'outil et
entraîne une usure prématurée du disque abrasif.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l'inspection et le remplacement des
charbons, et tout autre travail d'entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Plateau en plastique
• Disques abrasifs
• Plateau de caoutchouc(GV6010)
• Poignée 36
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
1. Clé hexagonale
2. Disque abrasif
1. Clé hexagonale
2. Vis de serrage
3. Rondelle fraisée
4. Disque abrasif
5. Plateau en
plastique
6. Axe

14
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

15
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo GV5010 GV6010
Especificaciones eléctricas en México 120 V 3,9 A 50/60 Hz
Diámetro del disco abrasivo 125 mm (5") 150 mm (6")
Velocidad reportada (n) / Velocidad sin carga (n0) 5 000 r/min 5 000 r/min
Longitud total 181 mm (7-1/8")
Peso neto 1,2 kg (2,6 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA008-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2.
No utilice las herramientas eléctricas en atmósferas
explosivas, tal como en la presencia de líquidos,
gases o polvo inflamables.
Las herramientas
eléctricas crean chispas que pueden prender fuego al
polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la clavija de
conexión de ninguna forma. No utilice ninguna
clavija adaptadora con herramientas eléctricas que
tengan conexión a tierra (puesta a tierra).
La
utilización de clavijas no modificadas y que encajen
perfectamente en la toma de corriente reducirá el riesgo
de que se produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies conectadas a
tierra o puestas a tierra tales como tubos,
radiadores, cocinas y refrigeradores.
Si su cuerpo es
puesto a tierra o conectado a tierra existirá un mayor
riesgo de que sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8.
Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apropiado
para uso en exteriores.
La utilización de un cable
apropiado para uso en exteriores reducirá el riesgo de
que se produzca una descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10.
Manténgase alerta, preste atención a lo que está
haciendo y utilice su sentido común cuando opere
una herramienta eléctrica. No utilice la herramienta
eléctrica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos.
Un momento de
distracción mientras opera la máquina puede dar como
resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos.
El equipo protector
tal como máscara contra el polvo, zapatos de seguridad
antiderrapantes, casco rígido y protección para oídos
utilizado en las condiciones apropiadas reducirá las

16
heridas personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o enchufarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13.
Retire cualquier llave de ajuste o llave de apriete
antes de encender la herramienta.
Una llave de
ajuste o llave de apriete que haya sido dejada
puesta en una parte giratoria de la herramienta
eléctrica podrá resultar en heridas personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en estas
piezas móviles.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Servicio de mantenimiento
24. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará una
caída en la tensión de línea y a su vez en una pérdida
de potencia y sobrecalentamiento. La Tabla 1 muestra la
medida correcta a utilizar dependiendo de la longitud del
cable y el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podrá conducir el cable.

17
Tabla 1. Calibre mínimo para el cable
Amperaje nominal
Volts Longitud total del cable en metros
Más de No más de
120V
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Calibre del cable (AWG)
0 A 6 A
6 A
10 A
12 A
10 A
12 A
16 A
18
18
16
14
16 16 14
1416
16
12
14
12
12
No se recomienda
220V - 240V 15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)
000300
GEB036-5
ADVERTENCIAS DE SEGURIDAD
PARA LIJADORA DE DISCO
Advertencias de seguridad comunes para la
operación de lijado:
1. Esta herramienta eléctrica está diseñada para
funcionar como una lijadora. Lea todas las
advertencias de seguridad, instrucciones,
ilustraciones y especificaciones que se
incluyen con esta herramienta eléctrica. Si no
sigue todas las instrucciones indicadas a
continuación, podrá ocasionar una descarga
eléctrica, un incendio y/o graves lesiones.
2. No se recomienda hacer ciertas operaciones
tales como operaciones de esmerilado,
operaciones con cepillo de alambre,
operaciones de pulido o de corte con esta
herramienta eléctrica. Puede que las
operaciones para las cuales esta herramienta
eléctrica no está diseñada generen un peligro
resultando en lesiones personales.
3. No use accesorios que no hayan sido
específicamente diseñados o recomendados
por el fabricante de esta herramienta. Sólo por
que un aditamento pueda ensamblarse en su
herramienta eléctrica no garantiza una operación
segura.
4. La velocidad que se indica con el accesorio
debe ser por lo menos la misma a la velocidad
máxima marcada en la herramienta eléctrica.
Los accesorios que se ejecuten a mayor
velocidad que la velocidad que indiquen pueden
desintegrarse.
5. El diámetro externo y el grosor de su
accesorio debe estar dentro de la capacidad
indicada de su herramienta eléctrica. Los
accesorios de tamaño que no corresponda para
usarse con la herramienta no podrán ser
controlados o protegidos adecuadamente.
6.
La colocación ensartada de los accesorios debe
corresponder al eje de ensartado de la herramienta.
Para los accesorios colocados por la brida, el
orificio del eje del accesorio debe entallar con el
diámetro de ubicación de la brida.
Los accesorios que
no encajen con el equipo de montura de la herramienta
eléctrica se desequilibrarán, vibrarán excesivamente y
puede que generen pérdida del control.
7. No use accesorios dañados. Antes de cada uso
revise el accesorio, tal como la almohadilla de
soporte para ver si hay grietas, roturas o un
desgastado excesivo. Si llega a caerse la
herramienta eléctrica o el accesorio, revise si
ocurrieron daños o use un accesorio que no
tenga daños. Tras haber inspeccionado y
puesto el accesorio, colóquese usted, así como
a las personas alrededor, alejados del plano del
accesorio giratorio y ejecute la herramienta a
una velocidad máxima sin carga por un minuto.
Los accesorios dañados por lo general se
desintegrarán durante este periodo de prueba.
8. Use equipo de protección personal.
Dependiendo de la aplicación, utilice careta o
gafas protectoras. Según sea apropiado, utilice
mascarilla contra el polvo, protectores para los
oídos, guantes y mandil de trabajo capaz de
detener fragmentos abrasivos que se generen
con la pieza de trabajo.
La protección ocular debe
ser capaz de detener la partículas que se proyecten
a raíz de varias operaciones. La mascarilla contra
el polvo o el respirador deben ser capaces de filtrar
las partículas generadas durante la operación. La
exposición prolongada al ruido de alta intensidad
puede ocasionar pérdida auditiva.
9. Mantenga a las personas alrededor a una distancia
segura y apartada del área de trabajo. Cualquiera
que ingrese al área de trabajo debe usar equipo
protector.
Los fragmentos de la pieza de trabajo o de
algún accesorio roto podrán salir proyectados a un área

18
mayor a la inmediata y causar lesiones.
10. Coloque el cable de forma que esté despejado
del accesorio giratorio. Si llegara a perder el
control, puede que el cable se corte o enrede y
que su mano o brazo se jale hacia el accesorio
giratorio.
11. Nunca coloque la herramienta eléctrica en el
suelo hasta que el accesorio se haya detenido
por completo. Puede que el accesorio giratorio
haga tracción con la superficie y que jale la
herramienta eléctrica quitándole el control.
12. No ejecute la herramienta eléctrica cuando la
esté cargando a su costado. El contacto
accidental con un accesorio giratorio pudiera
engancharse en su ropa jalando la herramienta
hacia su cuerpo.
13. Limpie periódicamente las aberturas de
ventilación de la herramienta eléctrica. El
ventilador del motor atraerá polvo hacia adentro
de la carcasa y puede que la acumulación
excesiva de polvo metálico ocasione daños
eléctricos.
14. No opere la herramienta motorizada cerca de
materiales inflamables. Las chispas podrían
inflamar estos materiales.
15. No utilice accesorios que requieran de
líquidos enfriadores. El uso de agua o de
cualquier otro líquido enfriador puede que resulte
en descargas eléctricas o electrocución.
Retrocesos bruscos y advertencias relacionadas
El retroceso brusco es una reacción repentina al
enganchado o trabado de un disco giratorio, almohadilla
de soporte o cualquier otro accesorio. El atascamiento o
trabado genera una rápido detenimiento del accesorio
giratorio lo cual a su vez genera que la herramienta
eléctrica no controlada se fuerce en la dirección opuesta
a la rotación del accesorio en el punto de atascamiento.
El retroceso es el resultado de un mal uso de la
herramienta eléctrica o de condiciones o procedimientos
de uso incorrectos y se puede evitar tomando las
precauciones que se indican a continuación.
a) Mantenga una sujeción firme de la
herramienta eléctrica y coloque su cuerpo y
brazo de tal forma que pueda contener la fuerza
de un retroceso brusco. De estar disponible,
utilice siempre el mango auxiliar para un
control máximo durante un retroceso brusco o
reacción de torsión durante el inicio de la
herramienta. El operador puede controlar las
reacciones de torsión o fuerzas del retroceso
brusco siempre y cuando se lleven a cabo las
precauciones adecuadas.
b) Nunca coloque su mano detrás del accesorio
giratorio. Puede que el accesorio genere un
retroceso brusco sobre su mano.
c) No coloque su cuerpo en el área donde la
herramienta eléctrica podría desplazarse si un
retroceso brusco llegara a ocurrir.
El retroceso brusco
proyectará la herramienta en dirección opuesta al
movimiento del disco en el punto de trabado.
d) Tenga especial cuidado al trabajar con
esquinas, bordes afilados, etc. Evite el
tambaleo y trabado del accesorio. Las esquinas,
bordes afilados o los rebotes tienen la tendencia
de trabar el accesorio giratorio y causar una
pérdida del control o un retroceso brusco.
e) No monte una cadena de sierra para labrado
en madera, ni tampoco un disco dentado para
sierra. Dichos discos generan retroceso bruscos y
pérdida del control con frecuencia.
Advertencias de seguridad específicas para las
operaciones de lijado:
a) Evite utilizar papel de lijado para disco de un
tamaño excesivamente mayor. Siga las
recomendaciones de los fabricantes al
seleccionar el papel de lijado. El papel de lijado
de tamaño mayor que se extienda más allá del
respaldo de lijado representa un riesgo de
desgarramiento que podría causar trabado, rotura
o retroceso brusco del disco.
Advertencias de seguridad adicionales:
16.
Algunos materiales contienen sustancias químicas
que pueden ser tóxicas. Tome precauciones para
evitar la inhalación de polvo o que éste tenga
contacto con la piel. Consulte la información de
seguridad del proveedor de los materiales.
17. Ventile el área de trabajo adecuadamente
cuando realice operaciones de lijado.
18. La utilización de esta herramienta para lijar
algunos productos, pinturas y madera podrá
exponer al usuario a polvo que contenga
sustancias peligrosas. Utilice protección
respiratoria apropiada.
19. Asegúrese de que el disco abrasivo no esté en
contacto con la pieza de trabajo antes de
encender la herramienta.
20. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
21. No toque la pieza de trabajo inmediatamente
después de operar la herramienta, puesto que
puede estar extremadamente caliente y
quemarle la piel.
22. Verifique que la pieza de trabajo esté
correctamente sostenida.
23. Si el lugar de trabajo es extremadamente
caliente y húmedo, o muy contaminado con
polvo conductor, utilice un interruptor de
corto circuito de (30 mA) para garantizar la
seguridad del operario.

19
24. No utilice la herramienta con materiales que
contengan asbesto.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones puede ocasionar graves
lesiones personales.
USD209-1
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･ampere o ampério
･hertz o hercios
･corriente alterna
･velocidad clasificada
･velocidad en vacío o sin carga
･Construcción clase II
･revoluciones o alternaciones por minuto,
frecuencia de rotación
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
1
2
008945
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
• El interruptor puede ser bloqueado en la posición "ON"
(encendido) para mayor comodidad del operario
durante una utilización prolongada. Tenga precaución
cuando bloquee la herramienta en la posición "ON"
(encendido) y sujete la herramienta firmemente.
Para encender la herramienta, simplemente jale el
gatillo interruptor. Suéltelo para apagar la herramienta.
Para operarla en forma continua, jale el gatillo y luego
presione el botón de bloqueo.
Para destrabar la herramienta, jale el gatillo por
completo y luego suéltelo.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Instalación de la empuñadura lateral
(mango auxiliar)
1
008949
1. Empuñadura
lateral
1. Botón de
bloqueo
2. Gatillo
interruptor

20
PRECAUCIÓN:
• Antes de realizar una operación, asegúrese
siempre de que la empuñadura lateral esté
instalada firmemente.
Atornille firmemente la empuñadura lateral a la
herramienta.
Colocación o remoción del disco abrasivo
1
2
3
4
5
6
008948
Coloque la almohadilla sobre el eje. Ubique el disco
abrasivo y la arandela avellanada sobre la almohadilla y
ajuste el tornillo del sujetador en el eje, en el sentido de
las agujas del reloj.
Para ajustar el tornillo del sujetador, sujete
manualmente la almohadilla por un extremo, luego
ajuste firmemente el tornillo en el sentido de las agujas
del reloj con una llave hexagonal.
1
2
008947
Para desmontar el disco, siga el procedimiento de
instalación a la inversa.
OPERACIÓN
Operación de lijado
15
008946
PRECAUCIÓN:
• Póngase siempre gafas de seguridad o máscara
facial durante la operación.
• Nunca haga funcionar la herramienta sin el disco
abrasivo. Se puede dañar seriamente la almohadilla.
Sostenga firmemente la herramienta. Encienda la
herramienta y luego aplique el disco abrasivo sobre la
pieza.
Por lo general debe mantenerse el disco en un ángulo
de 15 grados respecto de la superficie de la pieza.
Aplique una presión suave. El exceso de presión
ocasionará un funcionamiento defectuoso y un desgaste
anticipado del disco abrasivo.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, la inspección y sustitución
de las escobillas de carbón, y cualquier otro
mantenimiento o ajuste deberán ser realizados en
Centros o Servicios de fábrica Autorizados por Makita,
empleando siempre piezas de repuesto de Makita.
ACCESORIOS OPCIONALES
PRECAUCIÓN:
• Estos accesorios o aditamentos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Almohadilla plástica
• Discos abrasivos
• Plato de goma(GV6010)
• Llave 36
NOTA:
• Algunos de los artículos en la lista puede que
vengan junto con el paquete de la herramienta
como accesorios incluidos. Puede que estos
accesorios varíen de país a país.
1. Llave hexagonal
2. Disco abrasivo
1. Llave hexagonal
2. Tornillo de
fijación
3. Arandela
avellanada
4. Disco abrasivo
5. Plato de goma
6. Eje
