marklin 26590 User manual

Modell der Baureihe BR 24
26590

2
Inhaltsverzeichnis: Seite
Sicherheitshinweise 3
Wichtige Hinweise 3
Funktionen 3
Schaltbare Funktionen 11
Parameter / Register 12
Wartung und Instandhaltung 13
Ersatzteile 18
Table of Contents: Page
Safety Warnings 4
General Notes 4
Functions 4
Controllable Functions 11
Parameter / Register 12
Service and maintenance 13
Spare Parts 18
Sommaire : Page
Remarques importantes sur la sécurité 5
Informations génerales 5
Fonction 5
Fonctions commutables 11
Paramètre / Registre 12
Entretien et maintien 13
Pièces de rechange 18
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 6
Algemene informatie 6
Functies 6
Schakelbare functies 11
Parameter / Register 12
Onderhoud en handhaving 13
Onderdelen 18
Indice de contenido: Página
Aviso de seguridad 7
Informacines generales 7
Funciones 7
Funciones posibles 11
Parámetro / Registro 12
El mantenimiento 13
Recambios 18
Indice del contenuto: Pagina
Avvertenze per la sicurezza 8
Avvertenze generali 8
Funzioni 8
Funzioni commutabili 11
Parametro / Registro 12
Manutenzione ed assistere 13
Pezzi di ricambio 18
Innehållsförteckning: Sida
Säkerhetsanvisningar 9
Allmänna informationer 9
Funktioner 9
Kopplingsbara funktioner 11
Parameter / Register 12
Underhåll och reparation 13
Reservdelar 18
Indholdsfortegnelse: Side
Vink om sikkerhed 10
Generelle oplysninger 10
Funktioner 10
Styrbare funktioner 11
Parameter / Register 12
Service og reparation 13
Reservedele 18

3
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem(MärklinWechselstrom,MärklinDelta,MärklinDigital
oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteileundTransformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
•
DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleisentstörtwerden.DazuistdasEntstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
•
ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBe-
standteiledesProduktesundmüssendeshalbaufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
• MitdiesembesonderspräpariertenModellbesitzenSie
eineexklusiveAusführung,diedenOriginalzustandnach
vielen Betriebsjahren bei Wind und Wetter wiedergibt.
DieseSonderseriewurdenurineinerkleinenStückzahl
angefertigt.DiekünstlicheAlterungwurdeinsorgfäl-
tiger Handarbeit von erfahrenen Fachleuten einzeln
ausgeführt.TrotzeinerabschließendenFixierungmit
Firnis bildet die zusätzliche Farbgebung jedoch keine
homogene,harteLackschicht.
Bitte behandeln Sie das Modell daher besonders vorsich-
tig und vermeiden Sie Kratzen, Reiben oder Wischen an
derOberächeundandenDetails.BitteverwendenSie
keineReinigungsüssigkeitenoderPegebäder.
BitteberücksichtigenSie,dassdieErsatzteilezudiesem
werkseitig gealterten Modell nur im nicht gealterten
Zustandverfügbarsind.
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• AdresseabWerk:78
• VeränderbareAnfahr-/Bremsverzögerung(simultan)
(ABV). Veränderbare Höchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
Über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionenzurVerfügung.
Garantie
GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.

4
a final fixing of the colors with varnish, this additional
application of color does not form a homogeneous, hard
coating.
Therefore,pleasehandlethemodelwithspecialcare
and avoid, scratching, rubbing, or wiping the surface and
the details. Please do not use liquid cleaners or cleaning
solutions.
Please note that the spare parts for this model weathered
at the factory are only available in non-weathered
version.
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Addresssetatthefactory:78
• Adjustableacceleration/brakingdelay(simultaneous)
(ABV). Adjustable maximum speed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Warranty
Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
systemdesignedforit(MärklinAC,MärklinDelta,
MärklinDigitalorMärklinSystems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
toberuninconventionaloperation.The74046interference
suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
•
WARNING! Sharp edges and points required for operation.
General Notes
• Theoperatinginstructionsandthepackagingarea
component part of the product and must therefore be kept
as well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html
• Thisspeciallypreparedmodelisanexclusiveversion,
which reproduces the condition of the original after many
years of operation in wind and weather.
Thisspecialserieswasonlyproducedinasmallquantity.
Thearticialweatheringwasseparatelyappliedwith
carefulhandworkbyexperiencedartisans.Despite

5
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,MärklinDelta,
MärklinDigitalouMärklinSystems).
• Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
ceteffet,utiliserlesetdedéparasitageréf.74046.Leset
dedéparasitageneconvientpaspourl’exploitationen
mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Informations générales
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
•
Avec ce modèle particulièrement élaboré, vous possédez
une version unique qui reste conforme à l‘état d‘origine
après de nombreuses années d‘utilisation par tous les temps.
Cette série spéciale n‘a été produite qu‘en petite quantité.
Levieillissementarticielaétéréaliséàlamainetavec
précaution sur chaque modèle par des spécialistes. Malg-
ré une fixation finale au vernis, la coloration supplémen-
taire ne forme cependant pas une couche de vernis
homogène et dure.
Par conséquent, traitez ce modèle avec beaucoup de soin
et évitez de rayer, de frotter ou d‘essuyer les surfaces
et les détails. N‘utilisez aucun produit de nettoyage ou
produit traitant.
Notez que les pièces de rechange pour ce modèle «vieilli»
enusinenesontdisponiblesqu’àl’état«neuf».
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Adresseencodéeenusine:78
• Temporisationd’accélérationetdefreinageréglable(les2
simultanément) (ABV). Vitesse maximale réglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
•
Feux de signalisation avec inversion selon sens de marche.
• Enmoded’exploitationanalogique,seuleslesfonctionsrela-
tives à la conduite et à l‘inversion des feux sont disponibles.
Garantie
Garantie légale et garantie contractuelle conformément au
certificat de garantie ci-joint.

6
met de hand aangebracht door ervaren vakmensen.
Ondanks de vernislaag die is aangebracht over deze
patinering geeft dit toch geen homogene harde laklaag.
Behandel het model daarom a.u.b voorzichtig en vermijd
krassen, schuur en veegplekken op de oppervlakte en de
details. Gebruik a.u.b. geen vloeibare reinigingsmiddelen
of reinigingsbaden. Wees er op bedacht dat de onder-
delen voor dit model, dat vanaf de fabriek “verouderd” is,
alleen in de niet verouderde toestand beschikbaar zijn.
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Vanafdefabriekingesteld:78
• Instelbareoptrek-/afremvertraging(simultaan)(ABV).
Instelbare maximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Garantie
Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem(MärklinAC,MärklinDelta,Märklindigitaalof
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Algemene informatie
• Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• http://www.maerklin.com/en/imprint.html
• Metditgeprepareerdemodelbezitueenexclusieve
uitvoering die de werkelijke toestand weergeeft na vele
bedrijfsjaren in weer en wind.
Van deze speciale serie zijn er slechts een beperkt aantal
gemaakt.Dekunstmatigeverouderingwerdzorgvuldig

7
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
decorrientepropio(MärklinAC–MärklinDelta–
MärklinDigitaloMärklinSystems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
• Observebajotodoslosconceptos,lasmedidasdese-
guridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Informaciones generales
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse
y entregarse junto con el producto en el caso de venderlo
o transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• http://www.maerklin.com/en/imprint.html
• Con este modelo en miniatura preparado de manera
especialtieneensusmanosunaversiónexclusivaque
reproduce el estado original después de muchos años en
servicio contra viento y marea.
Estaserieespecialsehaproducidosóloenunapequeña
cantidad. El envejecimiento artificial ha sido realizado a
mano con sumo cuidado de manera individual por espe-
cialistas con experiencia. A pesar de haber realizado una
jaciónnalconbarniz,alpintarlodecolornosecrea
una capa de pintura dura homogénea.
Por este motivo, trate el modelo en miniatura con suma
precauciónyeviterayar,frotarolavarsusupercieolos
detalles.Noutilicedetergentesobañosdeprotección.
Tengapresentequelosrecambioscorrespondientesa
este modelo en miniatura envejecido en fábrica están
disponiblesúnicamenteenversiónnoenvejecida.
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Códigodefábrica:78
• Arranqueyfrenadovariable(simultáneo)(ABV).Veloci-
dad máxima variable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):porelControlUnit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
•
Enfuncionamientoenmodoanalógicoestándisponiblesúni-
camentelasfuncionesdetracciónydealternanciadeluces.
Garantía
Responsabilidad y garantía conforme al documento de
garantía que se adjunta.

8
sieteinpossessodiun’esecuzioneesclusiva,laquale
riproduce le originali condizioni dopo parecchi anni di
servizio in presenza di ogni condizione climatica.
Questa serie speciale è stata realizzata soltanto in un
piccolonumerodiesemplari.Taleartisticoinvecchiamen-
to è stato eseguito individualmente da esperto personale
specializzatoconun’accuratalavorazionemanuale.
Nonostante una mano conclusiva di fissaggio con verni-
ce, tale colorazione aggiuntiva tuttavia non costituisce
affatto uno strato di vernice omogeneo e duro.
Vi preghiamo pertanto di maneggiare tale modello con
particolare cautela e di evitare graffiature, sfregamenti o
puliture con panni sulle superfici e sui dettagli. Si prega di
non impiegare alcun liquido detergente o bagno di pulizia.
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60212xxx/Mobile Station 60653)
• Indirizzodifabbrica:78
• Ritardodiavviamento/frenaturamodicabile(simultanea-
mente) (ABV). Velocità massima modificabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
•
Illuminazione di testa dipendente dalla direzione di marcia.
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Garanzia
Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin
AC,MärklinDelta,MärklinDigitaloppureMärklinSystems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbina-
rio di alimentazione deve essere protetto dai disturbi. A
tale scopo si deve impiegare il corredo antidisturbi 74046.
Talecorredoantidisturbinonèadattoperilfunzionamen-
toDigital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umiditàdell’aria.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Avvertenze generali
• Leistruzionidiimpiegoel’imballaggiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• http://www.maerklin.com/en/imprint.html
• Con questo modello preparato in modo straordinario Voi

9
hantverkare.Trotsattmodellensdekorochlackering
fixerats med en speciallack så utgör inte patineringen ett
homogent och hårt lackskikt.
Hantera därför modellen synnerligen försiktigt och var
noggrann med att undvika skråmor och skrapskador på
lokets kaross och dess detaljer. Rengöringsmedel, lös-
ningsmedel eller rengöringbad får överhuvudtaget aldrig
användas till denna modell!
Observera att reservdelar till denna fabriksåldrade
modell endast finns tillgängliga i icke åldrat tillstånd.
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Adressfråntillverkaren:78
• Acceleration/bromsfördröjning(simultant)kanändras
(ABV).Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Garanti
Garantivillkor framgår av bifogade garantibevis.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(MärklinAC,MärklinDelta,MärklinDigitaleller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpassa-
de för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analogdriftmåsteanlutningsskenanvaraavstörd.Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Allmänna informationer
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• http://www.maerklin.com/en/imprint.html
• Denhärspecialbyggdamodellenärtillverkadiettexklu-
sivt utförande som återger loket så som det såg ut efter
många års trafik i alla slags väder och vind.
Modellen är specialtillverkad i en mycket liten upplaga.
Denkonstfärdigaochindividuelltutfördapatineringen
och dekoren har gjorts för hand av skickliga och erfarna

10
afsluttende fiksering med fernis danner de ekstra påførte
farver intet homogent og hårdt lag lak.
Derforbørdubehandlemodellensærligtforsigtigtogun-
dgå at ridse, gnide eller aftørre overfladen og detaljerne.
Undgå at bruge rengørings- eller plejemidler.
Værvenligstopmærksompå,atudskiftningsdelenetil
dennemodel,derer„ældet“frafabrikkensside,kun
ndesiikke-“ældet“tilstand.
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Adresseabfabrik:78
• Indstilleligkørsels-/bremseforsinkelse(simultan)(ABV).
Indstillelig maksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
Garanti
Garanti ifølge vedlagte garantibevis.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(MärklinAC,MärklinDelta,MärklinDigitaleller
Märklin Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passertildenlokalenetspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Generelle oplysninger
• Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
tilDeresMärklinforhandler.
• http://www.maerklin.com/en/imprint.html
•
Meddennesærligtudformedemodelerduindehaveraf
en eksklusiv udførelse, som gengiver originaltilstanden
efter mange driftsår i vejr og vind.
Dennespecialserieerkunproduceretietlilleantal.Den
kunstigeældningerpåhverenkeltmodeludførtiom-
hyggeligt håndarbejde af erfarne fagfolk. På trods af en

11
Schaltbare Funktionen • Controllable Functions •
Fonctions commutables • Schakelbare functies •
Funciones posibles • Funzioni commutabili •
Kopplingsbara funktioner • Styrbare funktioner
Hfunction/off
Funktion f0
Function f0
Fonction f0
Functie f0
Funciónf0
Funzione f0
Funktion f0
Function f0
Fonction f0
Functie f0
Funciónf0
Funzione f0
f4
Funktion 4
Function 4
Fonction 4
Functie 4
Función4
Funzione 4
Funktion 4
Function 4
Fonction 4
Functie 4
Función4
Funzione 4
Funktion f4
Function f4
Fonction f4
Functie f4
Funciónf4
Funzione f4
Funktion f4
Function f4
Fonction f4
Functie f4
Funciónf4
Funzione f4
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
15

12
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse•Address•Adresse•Adres•
Código•Indrizzo•Adress•Adresse 01 01 - (80)*255
Anfahr-/Bremsverzögerung•Acceleration-/BrakingDelay•
Temporisationaccélération/defreinage•Optrek-/Afremvertraging•
Regulaciónarranque/Frenadolento•Ritardodiavviamento/frenatura•
Igångsättningsreglering/Bromsfördröjning•Kørsels-/Bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit•Maximumspeed•
Vitessemaximale•Maximumsneilheid•Velocidadmáxima•
Velocitàmassima•Toppfart•Maksimalhastighed 05 01 - 63
RückstellenaufSerienwerte•Resettoseriesvalue•
Remettreauxvaleursdesérie•Terugzettennaarserie-instellingen•
Restablecerlosvaloresdeserie•Ripristinaresuivaloridiserie•
Återställatillstandardvärden•Tibagestiltilserieværdien
08 08
*() Control Unit 6021

13
1.
2.

14
Analog = 72270
Digital = Seuthe 24

15

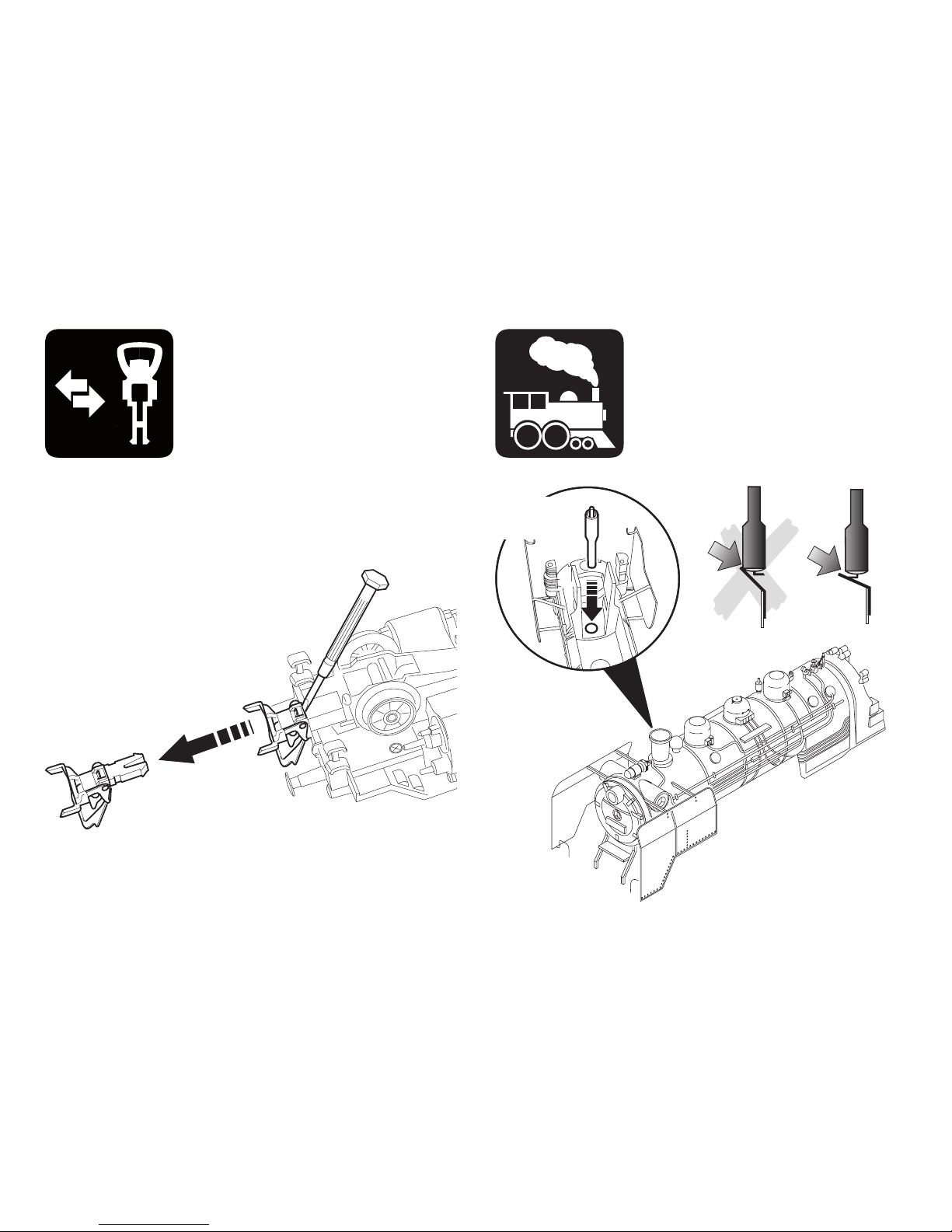

Potentiële storingsoorzaken bij rookgeneratoren
• Derookgeneratormagmaximaalhalfmetrookoliegevuld
worden.
• Inderookgeneratormagzichgeenluchtbelbevinden.
• Deaansluitdraadaandeonderzijdevanderookgenerator
moet een betrouwbaar contact maken met de contact-
veer in het locomotief onderstel.
Instrucciones importantes para el buen uso del fumígeno
• Llenarelcartuchosolamentehastalamitadconlíquido
fumígeno.
• Prestaratenciónquenoseformeunaburbujadeaireen
el cartucho.
•
El hilo tomacorriente de la base debe tener un buen
contacto con el resorte que está en el bastidor de la loco-
motora. Si fuera necesario, ajustar el hilo tomacorriente
segúnlailustración.
Potenziali origini di guasti nel caso dell’apparato fumogeno
• L’apparatofumogenocomemassimodeveessereriempi-
to solamente a metà di olio vaporizzabile.
• Nell’apparatofumogenonondevetrovarsialcunabolla
d’aria.
• Ilconduttoredialimentazionesullafacciainferiore
dell’apparatofumogenodevepossedereunsicuro
contatto verso la molla di connessione nel telaio della
locomotiva.
Potentielle Fehlerquellen beim Rauchgenerator
• DerRauchgeneratordarfnurmaximalhalbmitRauchöl
gefülltsein.
• ImRauchgeneratordarfsichkeineLuftblasebenden.
• DerAnschlussdrahtanderUnterseitedesRauchge-
nerators muss sicheren Kontakt zur Anschlussfeder im
Lokomotiv-Fahrgestellbesitzen.
Potential Problems with the Smoke Generator
• Thesmokegeneratorcannotbelledanymorethan
halfway with smoke fluid.
• Thereshouldnotbeanyairbubblesinthesmokegenera-
tor.
• Theconnectingwireontheundersideofthesmoke
generator must have a clean contact with the connection
eldinthelocomotive’sframe.
Causes d‘erreurs potentielles avec le générateur fumigène
• Legénérateurfumigènenepeutpasêtreremplideliquide
fumigène au-delà de la moitié du tube.
• Aucunebulled‘airnepeutsetrouverdanslegénérateur
fumigène.
• Lecâblederaccordementraccordéàlafaceinférieure
du fumigène doit posséder un contact sûr avec le ressort
deconnexiondanslechâssisdelalocomotive.

16
3.
1.
2.
Potentiella felkällor på rökgeneratorn
•
Rökgeneratorn får maximalt fyllas till hälften med rökväts-
ka.
• Irökgeneratornfårintennasnågonluftblåsa
• Anslutningstrådenpårökgeneratornsundersidamåsteha
en säker kontakt med anslutningsfjädern i lokets chassi.
I nödfall måste anslutningstråden justeras enligt tecknin-
gen bredvid.
Potentielle fejlkilder ved røggeneratoren
• Røggeneratorenmåmaksimaltværehalvtfyldtmed
røgolie.
• Dermåikkeværenogenluftboblerirøggeneratoren.
• Derskalværeengodogsikkerkontaktmellem
tilslutningstråden på undersiden af røggeneratoren og
tilslutningsfjederen i lokomotivets understel.

17
Fett
Trix66626
40h

18
8
8
30
46
22 23
22
21
19
35
45
35
43
44
35
35
14
18
15
10
10
16
13
12
32
31
32
26
27
33
21
17
20
22
21
11
6
6
5
3
9
6
4
2
6
6
7
1
6
6
10
22 33
36
40
39
38
37
37
41
42
34
27
25
29
24
28
30
DetailsderDarstellungkönnen von dem Modell abweichen.

19
 1 Führerhaus 157550
2 Kessel 129 365
3 Windleitblech links 129 380
4 Windleitblech rechts 129 381
 5 Rauchkammertüre 157551
6 Glasteile komplett 135 875
7 Sicherheitsventil 129 377
8 Schraube 129 362
9 Umlauf mit Steuerung 135 877 ?
10 Beleuchtungseinheit 129 416
11 Puffer 129 413
12 Abdeckung vorne 129 418
13 Abdeckung 129 461
14 Zylinder links 129 412
15 Zylinder rechts 129 411
16 Motor 129 454
17 Kupplungsdeichsel 129 463
 18 Treibgestell 129385
19 Kuppelstange links 129 448
20 Kuppelstange rechts 129 446
21 Scheibe 129 453
22 Sechskantansatzschraube 129 451
23 Sechskantansatzschraube 129 450
 24 TreibradsatzA 129400
 25 TreibradsatzB 129403
 26 TreibradsatzC 129405
27 Haftreifen 129 408
28 Vorlauf komplett 135 878
29 Bremsattrappe 129 419
30 Schraube 128 934
31 Kupplungsdeichsel komplett 135 880
32 Feder 129 464
33 Kupplung 7 203
 34 Tenderaufbau 157552
35 Schraube 129 363
 36 Leiterplatte 129476
37 Schraube 129 477
 38 Decoder 150436
39 Beleuchtungseinheit 129 478
 40 Lichtabdeckung 129479
 41 Leiterlinks 129484
 42 Leiterrechts 129483
43 Kupplungsdeichsel 129 485
44 Unterteil 129 470
45 Radsatz 129 471
46 Schleifer 225 647
Hinweis:EinigeTeilewerdennurohneodermitandererFarbgebungangeboten.
Teile,diehiernichtaufgeführtsind,könnennurimRahmeneinerReparaturimMärklinReparatur-Servicerepariertwerden.

Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Deutschland
www.maerklin.com
177352/0911/Ha1Ef
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH
ThisdevicecomplieswithPart15oftheFCCRules.
Operationissubjecttothefollowingtwoconditions:
(1) Thisdevicemaynotcauseharmfulinterference,and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
http://www.maerklin.com/en/imprint.html
