Information about the PrototypeInformation zum Vorbild
4
Als neues Paradepferd von der Deutschen Bundesbahn wurde
1965 bei der Internationalen Verkehrsausstellung in München
die neu konstruierte Baureihe E 03 der Öffentlichkeit präsentiert.
Mit einer Höchstgeschwindigkeit von 200 km/h ermöglichte die-
se Schnellzuglokomotive eine schnellere Taktverbindung für die
damals vorhandenen TEE-Verbindungen bzw. für das im Aufbau
befindliche Inter-City – Netz.
Der markanteste Unterschied zwischen der Vorserien- und
der Serienausführung der E 03 sind die Anzahl der seitlichen
Lüftungsgitter. Während die spätere Serienversion 10 dieser
Elemente pro Seite besitzt, waren die ersten Modelle nur mit 5
Lüftungsgitter bestückt.
Die Dauerleistung der Serienlokomotiven lag bei 7.740 kW, die
fahrplanmäßige Höchstgeschwindigkeit bei 200 km/h.
Bei dieser Geschwindigkeit wirbelten die Lokomotiven Schot-
tersteine und Schneeklumpen auf. Eis lagerte sich hinter den
Frontschürzen unterhalb der Pufferbohle ab und so wurden an
allen BR 103 ab 1982 die Frontschürzen aus Sicherheitsgründen
entfernt.
Ab 1987 wurde die neue Farbgebung der DB-Fahrzeuge auch
bei den BR 103 angewandt, so dass nach und nach das für IC-
Fahrzeuge beige-rote Design gegen die orientrote Farbgebung
mit weißer Stirnfläche getauscht wurde.
The newly designed class E 03 was presented in 1965 to the
public at the International Transportation Exhibition in Munich
as the new flagship for the German Federal Railroad. With a
maximum speed of 200 km/h / 125 mph this passenger train
locomotive made it possible to have a faster regularly scheduled
service for the TEE connections that time and for the Inter-City
network that was in the process of being set up.
The most striking difference between the pre-production and the
regular production versions of the E 03 are the number of vents
on the sides. While the later production version has 10 of these
vent grills per side, the first models were only equipped with 5
vent grills per side.
The continuous power output on the regular production locomo-
tives was 7,740 kilowatts / 10,379 horsepower, and the maximum
speed for regular schedules was 200 km/h / 125 mph.
At this speed the locomotives kicked up ballast and clumps of
snow. Ice lodged behind the end skirting below the buffer beam,
so the end skirting on all class 103 locomotives was removed
from 1982 on for safety reasons.
The new paint scheme for DB motive power was also applied to
the class 103 starting in 1987, so that the beige/red paint scheme
for IC motive power was gradually replaced by the orient red
paint scheme with a white area at the ends of the locomotives.

Informations concernant la locomotive réelle Informatie van het voorbeeld
5
Le nouveau cheval de trait de la Deutsche Bundesbahn, la
locomotive série E 03, a été présentée au public en 1965 lors de
la Foire Internationale du Transport à Munich. Capable de rouler
à 200 km/h, cette locomotive pour trains de voyageurs permettait
d’accélérer les cadences des liaisons TEE de l’époque ou du
réseau InterCity en cours d’établissement.
La différence la plus marquante entre la présérie et la série
définitive de E 03 résidait dans le nombre de grilles d’aération
latérales. Les premiers modèles ne possédaient que 5 grilles de
chaque côté tandis que les machines de la série définitive en
comportaient 10.
La puissance nominale continue des locomotives de série était
de 7740 kW, la vitesse maximale réglementaire de 200 km/h.
A cette vitesse, les locomotives faisaient voler pierres de ballast
et mottes de neige. De la glace se logeait derrière les tabliers
frontaux sous la traverse tampon et c’est ainsi qu’à partir de
1982, les tabliers frontaux furent démontés sur toutes les BR 103
par mesure de sécurité.
A partir de 1987, la nouvelle livrée des véhicules de la DB fut
appliquée également aux BR 103, de telle sorte que le design
beige-rouge pour les véhicules IC fut progressivement échangé
contre la livrée rouge orient à face frontale blanche.
Als het nieuwe paradepaard van de Deutsche Bundesbahn, zo
werd in 1965 op de internationale verkeerstentoonstelling in
München, de nieuwe serie E 03 aan het publiek getoond. Met
een maximumsnelheid van 200 km/h maakte deze sneltrein
locomotief kortere reistijden mogelijk op de toen bestaande TEE-
verbindingen en het in opbouw zijnde intercity-net.
Het markante onderscheid tussen de voorserie en de serie
E 03 locomotieven is het aantal luchtroosters aan de zijkant.
Terwijl de serie-uitvoering 10 van deze roosters aan elke zijkant
heeft, waren de eerste modellen met slechts 5 luchtroosters
uitgevoerd.
Het continu vermogen van de serielocomotieven was 7740 kW,
de maximumsnelheid in de dienstregeling 200 km/h.
Bij deze snelheid wervelden de locomotieven ballaststenen en
sneeuwklompen op. Achter de frontbeplating, onder de buffer-
balken vormde zich een ijsafzetting. Om die reden werd vanaf
1982 bij alle BR 103 de frontbeplating verwijderd.
Vanaf 1987 werden de nieuwe huisstijlkleuren van de DB-voertu-
igen ook bij de BR-103 gebruikt. Hiermee werd stap voor stap het
beige-rode IC-voertuigen design ingeruild voor de oriënt-rode
kleur met een wit vlak op het front van de loc.

6
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adresse (Control Unit): 01 – 80
Adresse ab Werk: 03
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: BR E 03 001
• Fahrtrichtungsabhängiger Wechsel des Spitzensignals.
• Veränderbare Anfahr-/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer
örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtigkeit
aus.
Allgemeine Hinweise
• Die Bedienungsanleitung und die Verpackung sind Bestandteil
des Produktes und müssen deshalb aufbewahrt, sowie bei
Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html

7

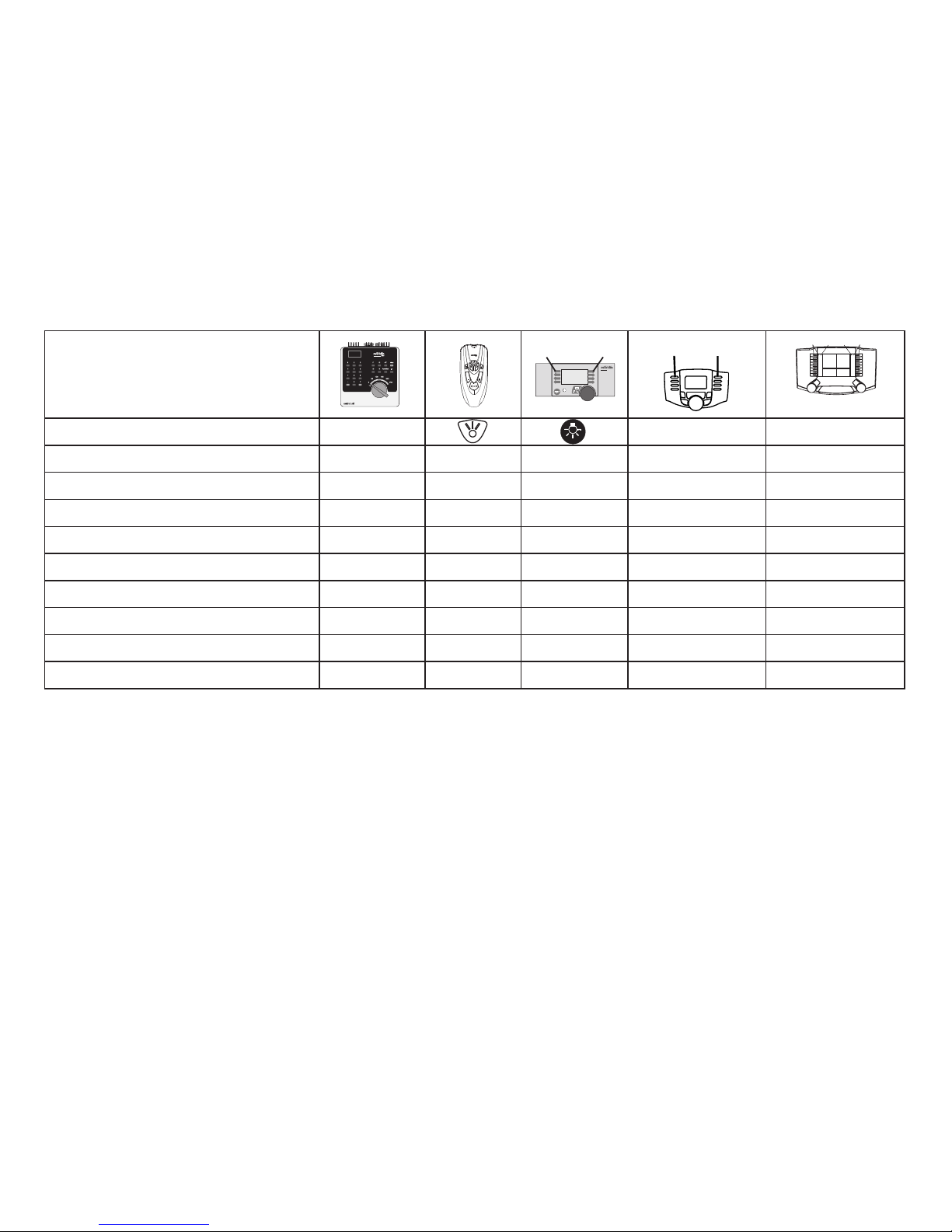

Schaltbare Funktionen
Spitzensignal function / off Funktion f0 Funktion f0
Maschinenraum-Beleuchtung f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Pfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Bahnhofsansage — — Funktion 6 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 * — — Funktion 8 Funktion f6 Funktion f6
Schaffnerpfiff — — Funktion 7 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 * — — Funktion 1 Funktion f8 Funktion f8
Bremsenquietschen — — — Funktion f9 Funktion f9
  
STOP mobile station
systems
15
Digital / Systems
 
*nur in Verbindung mit Spitzensignal

8
Function
• Recognition of the mode of operation: automatic.
• Addresses that can be set (Control Unit): 01 – 80
Address set at the factory: 03
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: BR E 03 001
• Headlights change over with the direction of travel.
• Adjustable acceleration/Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
Safety Notes
• This locomotive is to be used only with an operating system
designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transformers
that are designed for your local power system.
• This locomotive must never be supplied with power from more
than one transformer.
• Pay close attention to the safety Notes in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Do not expose the model to direct sunlight, extreme changes
in temperature, or high humidity.
General Notes
• The operating instructions and the packaging are a compo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or spare
parts.
• http://www.maerklin.com/en/imprint.html
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.

9
Controllable Functions
Headlights function / off Function f0 Function f0
Engine room lighting f1 Function 1 Function 3 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 5 Function f2 Function f2
Sound effect: whistle blast f3 Function 3 Function 4 Function f3 Function f3
ABV off/on f4 Function 4 Function 2 Function f4 Function f4
Sound effect: Station announcements — — Function 6 Function f5 Function f5
Headlights at engineer´s cab 2* — — Function 8 Function f6 Function f6
Sound effect: Conductor whistle — — Function 7 Function f7 Function f7
Headlights at engineer´s cab 1* — — Function 1 Function f8 Function f8
Sound effect: Squealing brakes — — — Function f9 Function f9
  
STOP mobile station
systems
15
Digital / Systems
 
*only in conjunction with Headlights lights

10
Fonction
• Détection du mode d’exploitation : automatique.
• Adresses réglables (Control Unit) : 01 – 80
Adresse encodée en usine : 03
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : BR E 03 001
• Inversion du fanal en fonction du sens de marche.
• Temporisation d’accélération/de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à l’aide
de la Control Unit, de la Mobile Station ou de la Central Station.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un systè-
me d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transformateurs
correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
• Ne pas exposer le modèle à un ensoleillement direct, à de
fortes variations de température ou à un taux d‘humidité
important.
Indications générales
• La notice d‘utilisation et l’emballage font partie intégrante du
produit ; ils doivent donc être conservés et, le cas échéant,
transmis avec le produit.
• Pour toute réparation ou remplacement de pièces, adresses-
vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.

11
Fonctions commutables
Fanal function / off Fonction f0 Fonction f0
Éclairage de la salle des machines f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 5 Fonction f2 Fonction f2
Bruitage : sifflet f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage : Annonce en gare — — Fonction 6 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 eteint* — — Fonction 8 Fonction f6 Fonction f6
Bruitage : Sifflet Contrôleur — — Fonction 7 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 eteint* — — Fonction 1 Fonction f8 Fonction f8
Bruitage : Grincement de freins — — — Fonction f9 Fonction f9
  
STOP mobile station
systems
15
Digital / Systems
 
*Uniquement en combinaison avec fanal

12
Werking
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbaar adres (Control Unit): 01 – 80
Van af de fabriek: 03
• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: BR E 03 001
• Rijrichtingafhankelijke frontseinverlichting.
• Instelbare optrekvertraging/afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via de
Control Unit, Mobile Station of Central Station.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin
Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken waarvan de
aangegeven netspanning overeenkomt met de netspanning ter
plaatse.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruik-
saanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de aansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• Stel het model niet bloot aan in directe zonnestraling, sterke
temperatuurwisselingen of hoge luchtvochtigheid.
Algemene informatie
• De gebruiksaanwijzing en de verpakking zijn een bestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin winke-
lier wenden.
• http://www.maerklin.com/en/imprint.html
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in
Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd
en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onder-
delen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade
was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde
onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de
oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel bij de klant.

13
Schakelbare functies
Frontverlichting function / off Functie f0 Functie f0
Verlichting machineruimte f1 Functie 1 Functie 3 Functie f1 Functie f1
Geluid: bedrijfsgeluiden f2 Functie 2 Functie 5 Functie f2 Functie f2
Geluid: fluit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid: stationsomroep — — Functie 6 Functie f5 Functie f5
Frontverlichting Cabine 2 uit* — — Functie 8 Functie f6 Functie f6
Geluid: conducteurfluit — — Functie 7 Functie f7 Functie f7
Frontverlichting Cabine 1 uit* — — Functie 1 Functie f8 Functie f8
Geluid: piepende remmen — — — Functie f9 Functie f9
  
STOP mobile station
systems
15
Digital / Systems
 
*alleen in combinatie met frontverlichting

14
Función
• Reconocimiento del sistema: automático
• Dirección ajustable (Control Unit): 01 – 80
Código de fábrica: 03
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fábrica: BR E 03 001
• Alternancia de la señal de cabeza (faros frontales) en unción
del sentido de la marcha.
• Arranque/Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por el
Control Unit, Mobile Station o Central Station.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de
corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas y
transformadores que sean de la tensión de red local.
• La locomotora no deberá recibir corriente eléctrica mas que
de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionami-
ento.
• Para el funcionamiento convencional de la locomotora deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar direc-
ta, a oscilaciones fuertes de temperatura o a una humedad del
aire elevada.
Informaciones generales
• Las instrucciones de empleo y el embalaje forman parte íntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a otro.
• Para reparaciones o recambios contacte con su proveedor
Märklin especializado.
• http://www.maerklin.com/en/imprint.html
Se excluye todo derecho de garantía, prestación de garantía e indemnización
sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan
sido modificados cuando la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será el responsab-
le de probar y alegar que el montaje de piezas ajenas o la modificación en/de
productos Märklin no son las causas de los desperfectos y/o daños surgidos.

15
Funciones conmutables
Faros frontales function / off Función f0 Función f0
Iluminación de la sala de máquinas
encendida
f1 Función 1 Función 3 Función f1 Función f1
Ruido: ruido de explotación f2 Función 2 Función 5 Función f2 Función f2
Ruido del silbido f3 Función 3 Función 4 Función f3 Función f3
ABV f4 Función 4 Función 2 Función f4 Función f4
Ruido: Locución hablada en estaciones — — Función 6 Función f5 Función f5
Faros frontales a la cabina 2 de enganche* — — Función 8 Función f6 Función f6
Ruido: Silbato de Revisor — — Función 7 Función f7 Función f7
Faros frontales a la cabina 1 de enganche* — — Función 1 Función f8 Función f8
Ruido: Chirrido de los frenos — — — Función f9 Función f9
  
STOP mobile station
systems
15
Digital / Systems
 
*Sólo junto con el faros frontales

16
Funzionamento
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili (Control Unit): 01 – 80
Indirizzo di fabbrica: 03
• Tecnologia mfx per Mobile Station / Central Station.
Nome di fabbrica: BR E 03 001
• Commutazione del segnale di testa dipendente dalla direzione
di marcia.
• Ritardo di avviamento/di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettronicamente
tramite Control Unit, Mobile Station oppure Central Station.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un sistema
di funzionamento adeguato per questa (Märklin AC, Märklin
Delta, Märklin Digital oppure Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e transformatori
che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso tempo
con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario di ali-
mentazione deve essere protetto dai disturbi. A tale scopo si deve
impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi
non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata umidità
dell’aria.
Avvertenze generali
• Le istruzioni di impiego e l‘imballagio costituiscono un componen-
te sostanziale del prodotto e devono pertanto venire conservati
nonché consegnati insieme in caso di ulteriore cessione del
prodotto.
• Per riparazioni o parti di ricambio Vi preghiamo di rivolger Vi al
Vostro rivenditore specialista Märklin.
• http://www.maerklin.com/en/imprint.html
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.

17
Funzioni commutabili
Illuminazione di testa function / off Funzione f0 Funzione f0
Illuminazione del comparto macchinari
accesa f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1
Rumore: rumori di esercizio f2 Funzione 2 Funzione 5 Funzione f2 Funzione f2
Rumore: Fischio f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore: annuncio di stazione — — Funzione 6 Funzione f5 Funzione f5
I lluminazione di testa della cabina 2 spento* — — Funzione 8 Funzione f6 Funzione f6
Rumore: fischio di capotreno — — Funzione 7 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento* — — Funzione 1 Funzione f8 Funzione f8
Rumore: stridore dei freni — — — Funzione f9 Funzione f9
  
STOP mobile station
systems
15
Digital / Systems
 
*soltanto in abbinamento con illuminazione di testa

18
Funktion
• Driftsättet igenkänns automatiskt.
• Inställbar adress (Conrol Unit): 01 – 80
Adress från tillverkaren: 03
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: BR E 03 001
• Körriktningsberoende ljusväxling av frontstrålkastarna.
• Accelerationsfördröjning/Bromsfördröjning kan ändras (ABV) .
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via
Control Unit, Mobile Station eller Central Station.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpassade
för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som
hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/analog
drift måste anlutningsskenan vara avstörd. Till detta använder
man anslutningsgarnityr 74046 med avstörning och överbelast-
ningsskydd. Avstörningsskyddet får inte användas vid digital
körning.
• Modellen får inte utsättas för direkt solljus, häftiga tempera-
turväxlingar eller hög luftfuktighet.
Allmänna informationer
• Bruksanvisningen och förpackningen är en del av produkten
och måste därför sparas och alltid medfölja produkten.
• Kontakta din Märklinfackhandlare för reparationer och reserv-
delar.
• http://www.maerklin.com/en/imprint.html
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.

19
Ställbara funktioner
Frontstrålkastare function / off Funktion f0 Funktion f0
Maskinrumsbelysning f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Ljud: Trafikljud f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2
Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud: Stationsutrop — — Funktion 6 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från * — — Funktion 8 Funktion f6 Funktion f6
Ljud: Konduktörvissla — — Funktion 7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från * — — Funktion 1 Funktion f8 Funktion f8
Ljud: Bromsgnissel — — — Funktion f9 Funktion f9
  
STOP mobile station
systems
15
Digital / Systems
 
*Endast tillsammans med frontstrålkastare

20
Funktion
• Registrering af driftsarten: automatisk.
• Indstillelig adresse (Control Unit): 01 – 80
Adresse ab fabrik: 03
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: BR E 03 001
• Køreretningsafhængigt skift af frontsignalet.
• Indstillelig opstartforsinkelse/bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• Anvend kun AC-AC-omformere og transformatorer, der passer
til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad
gangen.
• Vær under alle omstændigheder opmærksom på de vink om
sikkerhed, som findes i brugsanvisningen for Deres driftssys-
tem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046.
Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store temperatu-
rudsving eller høj luftfugtighed.
Generelle oplysninger
• Betjeningsvejledning og emballage hører til produktet og skal
derfor gemmes og medfølge, hvis produktet gives videre til
andre.
• For reparation eller reservedele bedes De henvende Dem til
Deres Märklinforhandler.
• http://www.maerklin.com/en/imprint.html
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
