marklin 29741 User manual

Modell der BR 290
29741

2
Inhaltsverzeichnis Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ergänzendes Zubehör 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Complementary accessories 23
Service and maintenance 24
Spare Parts 30
Sommaire Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Accessoires complémentaires 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Aanvullende toebehoren 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Accesorios complementarios 23
El mantenimiento 24
Recambios 30
Indice del contenuto Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Accessori complementari 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Ytterligare tillbehör 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Ekstra tilbehør 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild:
Neben der Einführung von neuen Diesellokomotiven für den
Streckendienst musste die Deutsche Bundesbahn als Ersatz
für die Dampflokomotiven auch neue Lokomotiven für den
Rangierdienst beschaffen. Neben der Baureihe V 60, die in
den 1950er-Jahren in Dienst gestellt wurde, zeichnete sich
der Bedarf nach einem leistungsfähigeren Loktyp ab. Diese
Lücke wurde ab 1964 mit der von der Firma MaK entwickelten
Baureihe V 90 geschlossen. Der eingebaute 12-Zylinder-
Dieselmotor, der von dem Motor aus der V 100 abgeleitet ist,
stellte mit einer Leistung von knapp 810 kW (1.100 PS) genü-
gend Potenzial zur Erfüllung dieser Aufgabe zur Verfügung.
Als reine Rangierlok wurde bei der V 90 auf den Einbau einer
Zugheizung verzichtet. Ab 1968 wurde die Lok bei der DB als
Baureihe 290 eingereiht.
Information about the Prototype:
In addition to introducing new diesel locomotives for road
service, the German Federal Railroad had to procure new
locomotives for switching work as replacements for steam
locomotives. After the class V 60, which was placed into
service in the 1950’s, the need became acute for a more
powerful locomotive type. This gap was closed starting in
1964 with the class V 90 developed by the firm MaK. The 12
cylinder diesel motor built into the locomotive was derived
from the motor for the class V 100 and provided enough
power at just 810 kilowatts / 1,100 horsepower to fulfill this
task. The V 90 was switch engine pure and simple and thus
dispensed with having a train heating system. From 1968 on
this locomotive was designated by the DB as the class 290.

5
Informations concernant la locomotive réelle :
A la fin de la traction vapeur, la Deutsche Bundesbahn se vit
obligée non seulement d’introduire de nouvelles locomotives
diesel pour le service de ligne, mais également d’acquérir de
nouvelles machines de manœuvre. Outre la série V 60 mise
en service dans les années 1950, se fit sentir le besoin d’un
type de locomotive plus puissant. La série V 90, conçue par la
firme MaK, vint combler cette lacune à partir de 1964. Avec
une puissance de tout juste 810 kW (1.100 ch), son moteur
diesel à 12 cylindres - dérivé de celui de la V 100 - offrait un
potentiel suffisant pour satisfaire à cette exigence. La V 90
étant destinée exclusivement aux manœuvres, on se dispensa
de l’installation d’un dispositif de chauffage pour le train. A
partir de 1968, la locomotive fut immatriculée dans la série
290 de la DB.
Informatie van het voorbeeld:
Naast de invoering van nieuwe diesellocomotieven voor de
lijndienst moest de Deutsche Bundesbahn als vervanging
voor de stoomlocomotieven ook nieuwe locomotieven voor
de rangeerdienst aanschaffen. Naast de serie V 60, die in
de jaren 1950 in dienst gesteld werd, tekende de behoefte
aan een sterke loctype zich af. Dit gat werd vanaf 1964 met
de door de firma MaK ontwikkelde serie V 90 gesloten. De
ingebouwde 12 cilinder-dieselmotor, die van de motor uit de
V 100 afgeleid is, stelde met een vermogen van bijna 810 kW
(1.100 pk) voldoende potentiaal voor de verwezenlijking van
deze taak ter beschikking. Als zuivere rangeerloc werd bij
de V 90 op de inbouw van treinverwarming afgezien. Vanaf
1968 werd de loc bij de DB als serie 290 opgenomen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system (Märklin Wechselstrom, Märklin Delta, Märklin
Digital oder Märklin Systems) eingesetzt werden.
•NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
•
ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
•GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
•Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:29
•Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:290 184-1 DB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
•VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
•Telex-Kupplung zum ferngesteuerten Abkuppeln mit
Steuergerät.

7

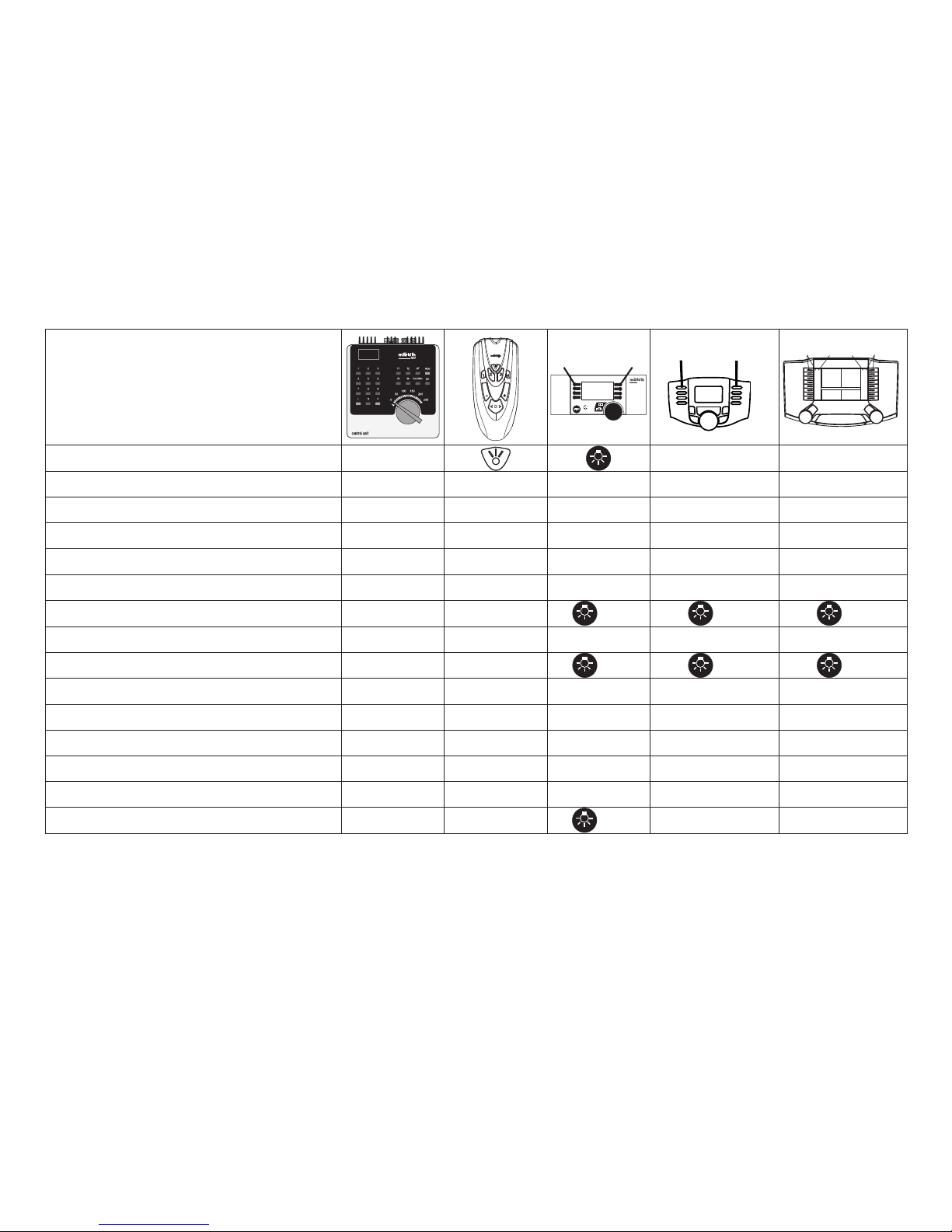

Schaltbare Funktionen
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Telexkupplung vorne ein/aus f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 7 Funktion f2 Funktion f2
Geräusch:Horn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
Telexkupplung hinten ein/aus f4 Funktion 4 Funktion 3 Funktion f4 Funktion f4
ABV, aus — — Funktion 2 Funktion f5 Funktion f5
Licht am Führerstand 2 aus — — + 1+ 6+ 6
Geräusch:Rangierhorn — — Funktion 4 Funktion f7 Funktion f7
Licht am Führerstand 1 aus — — + 8 + 8+ 8
Rangiergang — — — Funktion f9 Funktion f9
Geräusch:Luftpresser — — — Funktion f10 Funktion f10
Geräusch:PufferanPuffer — — — Funktion f11 Funktion f11
Geräusch:Schienenstoß — — — Funktion f12 Funktion f12
Geräusch:Bremsenquietschenaus — — — Funktion f13 Funktion f13
Rangierlicht (Doppel A) — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Funktion Telexkupplung:
Nach abgeschlossenem Entkupplungsvorgang muss die Funktion durch die Taste am Steuergerät ebenfalls deaktiviert werden.
Hinweis: Wird der Entkupplungsvorgang vorzeitig abgebrochen, ist die Kupplung möglicherweise nicht verriegelt. Es kann dann
eventuell
nicht angekuppelt werden. Durch erneutes Aktivieren
/ Deaktivieren der Kupplung (ungekuppelt) kann dies behoben werden.

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:29
•MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:290 184-1 DB
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
•Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• Telex couplers for remote controlled uncoupling with the
controller.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
•Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive
is to be run in conventional operation. The 74046 interfe-
rence suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
•PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
•Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Front Telex coupler on / off f1 Function 1 Function 6 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 7 Function f2 Function f2
Soundeffect:horn f3 Function 3 Function 5 Function f3 Function f3
Rear Telex coupler on/off f4 Function 4 Function 3 Function f4 Function f4
ABV, off — — Function 2 Function f5 Function f5
Headlights at engineer´s cab 2 off — — + 1+ 6+ 6
Soundeffect:switchinghorn — — Function 4 Function f7 Function f7
Headlights at engineer´s cab 1 off — — + 8 + 8+ 8
Low speed switching range — — — Function f9 Function f9
Soundeffect:compressor — — — Function f10 Function f10
Soundeffect:buffertobuffer — — — Function f11 Function f11
Soundeffect:railjoints — — — Function f12 Function f12
Soundeffect:squealingbrakesoff — — — Function f13 Function f13
Double A switching light — — + 1 + 8 Function f0+f6+f8 Function f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Telex coupler as a working function:
After the uncoupling procedure is completed, this function must also be deactivated with the button on the locomotive controller.
Note: If the uncoupling procedure is shut off too early, the coupler may not be locked. It is possible that it will not couple to another coupler. This
problem can be corrected by activating/deactivating the coupler again (uncoupled).

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel, la voie de raccordement doit être déparasitée. A
cet effet, utiliser le set de déparasitage réf. 74046. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
•Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
•Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
•Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:29
•TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:290 184-1 DB
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
•Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemar-
che.
•Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont dispo-
nibles.
• Attelage télex Verser dételage télécommandé avec le
contrôleur.

11
Fonctions commutables
Digital/Systems
Fanal éclairage function/off Fonction f0 Fonction f0
Attelage Telex à l’avant, marche/arrêt f1 Fonction 1 Fonction 6 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 7 Fonction f2 Fonction f2
Bruitage:Trompe f3 Fonction 3 Fonction 5 Fonction f3 Fonction f3
Attelage Telex à l’arrière, marche/arrêt f4 Fonction 4 Fonction 3 Fonction f4 Fonction f4
ABV, désactivé — — Fonction 2 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint — — + 1+ 6+ 6
Bruitage:Trompedemanœuvre — — Fonction 4 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint — — + 8+ 8+ 8
Vitesse de manœuvre — — — Fonction f9 Fonction f9
Bruitage:Compresseur — — — Fonction f10 Fonction f10
Bruitage:Tamponsjoints — — — Fonction f11 Fonction f11
Bruitage:Jointsderail — — — Fonction f12 Fonction f12
Bruitage:Grincementdefreinsdésactivé — — — Fonction f13 Fonction f13
Feu de manœuvre double A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Fonction attelage Telex :
Une fois le processus de dételage terminé, la fonction doit également être désactivée via la touche de l’appareil de commande.
Remarque:Sileprocessusdedételageestinterrompuprématurément,ilsepeutquel’attelagenesoitpasverrouillé.L’accouplementdevient
donc éventuellement impossible. Pour éviter ce genre de problème, activer/désactiver à nouveau l’attelage (non enclenché).

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:29
•Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:290 184-1 DB
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
•Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Telex-koppeling voor op afstand bediend afkoppelen met
de controller.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
•Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
•VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
•Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
•Afdanken:www.maerklin.com/en/imprint.html

13
Schakelbare functies
Digital/Systems
Frontsein function/off Functie f0 Functie f0
Telex-koppeling voor aan / uit f1 Functie 1 Functie 6 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 7 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 5 Functie f3 Functie f3
Telex-koppeling achter aan / uit f4 Functie 4 Functie 3 Functie f4 Functie f4
ABV, uit — — Functie 2 Functie f5 Functie f5
Frontsein Cabine 2 uit — — + 1+ 6+ 6
Geluid:rangeerhoorn — — Functie 4 Functie f7 Functie f7
Frontsein Cabine 1 uit — — + 8 + 8+ 8
Rangeerstand — — — Functie f9 Functie f9
Geluid:compressor — — — Functie f10 Functie f10
Geluid:bufferaanbuffer — — — Functie f11 Functie f11
Geluid:raillassen — — — Functie f12 Functie f12
Geluid:piependeremmenuit — — — Functie f13 Functie f13
Rangeerlicht dubbel A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Werking van de telexkoppeling:
Na het afsluiten van de ontkoppelingsprocudure dient de functie, door nogmaals op de toets van het besturingsapparaat te drukken, gedeac-
tiveerd te worden.
Opmerking: als de ontkoppelingsprocudure voortijdig wordt afgebroken, kan het zijn dat de koppeling niet vergrendeld is. Mogelijk kan er dan
niet meer aangekoppeld worden. Door nogmaals de koppeling te activeren/deactiveren (ongekoppeld) kan dit verholpen worden.

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
•Laalimentacióndelalocomotoradeberárealizarsedesde
una sola fuente de suminitro.
•Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
•Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
•Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
•Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:29
•TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:290 184-1 DB
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
•Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado,velocidadmáxima):porel
Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
•Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
• Télex acopladores para desacoplar con mando a distancia
con el controlador..

15
Funciones posibles
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Digital/Systems
Señal de cabeza function/off Funciónf0 Funciónf0
Enganche Telex adelante, encendido/apagado f1 Función1 Función6 Funciónf1 Funciónf1
Ruido:Ruidodeexplotación f2 Función2 Función7 Funciónf2 Funciónf2
Ruido:Bocina f3 Función3 Función5 Funciónf3 Funciónf3
Enganche Telex atrás, encendido/apagado f4 Función4 Función3 Funciónf4 Funciónf4
ABV, apagado — — Función2 Funciónf5 Funciónf5
Faros frontales a la cabina 2 de enganche — — + 1+ 6+ 6
Ruido:Bocinademaniobras — — Función4 Funciónf7 Funciónf7
Faros frontales a la cabina 1 de enganche — — + 8 + 8+ 8
Maniobrar (velocidad lenta) — — — Funciónf9 Funciónf9
Ruido:Compresor ———Funciónf10 Funciónf10
Ruido:Topecontratope ———Funciónf11 Funciónf11
Ruido:Juntasdecarriles ———Funciónf12 Funciónf12
Ruido:Desconectarchirridodelosfrenos ———Funciónf13 Funciónf13
Luces de maniobra doble A — — + 1 + 8 f0+f6+f8 f0+f6+f8
Funcionamiento del enganche Telex:
Una vez concluidalamaniobradedesenganche,ademásdebedesactivarseestafunciónpulsandodichateclaenlaunidaddemando.
Nota: Si se cancela antes de lo previsto la maniobra de desenganche, es posible que el enganche no esté enclavado. En tal caso, es posible que
no pueda acoplarse. Este problema puede solucionarse activando/desactivando de nuevo el enganche (desacoplado).

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:29
•TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:290 184-1 DB
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
•Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
• Accoppiatori Telex per lo sganciamento controllata a
distanza con il controller.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
•Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
•Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
•Prestazionidigaranziaegaranziainconformitàall’acclu-
so certificato di garanzia.
•Smaltimento:www.maerklin.com/en/imprint.html

17
Funzioni commutabili
Digital/Systems
Illuminazione di testa function/off Funzione f0 Funzione f0
Gancio Telex anteriore, accesa / spenta f1 Funzione 1 Funzione 6 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 7 Funzione f2 Funzione f2
Rumore:tromba f3 Funzione 3 Funzione 5 Funzione f3 Funzione f3
Gancio Telex posteriore, accesa / spenta f4 Funzione 4 Funzione 3 Funzione f4 Funzione f4
ABV, spente — — Funzione 2 Funzione f5 Funzione f5
I
lluminazione di testa della cabina 2 spento — — + 1+ 6+ 6
Rumore:trombadamanovra — — Funzione 4 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento — — + 8 + 8+ 8
Andatura da manovra — — — Funzione f9 Funzione f9
Rumore:compressore — — — Funzione f10 Funzione f10
Rumore:respingentecontrorespingente — — — Funzione f11 Funzione f11
Rumore:giunzionidellerotaie — — — Funzione f12 Funzione f12
Rumore:stridoredeifreniescluso — — — Funzione f13 Funzione f13
Fanale di manovra a doppia A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Funzione aggancio Telex:
Dopo che la procedura di sganciamento si è conclusa, tale funzione deve parimenti venire disattivata tramite il tasto sull‘apparato di comando.
Avvertenza: Qualora la procedura di sganciamento venga interrotta in anticipo, è possibile che il gancio non sia bloccato dal fermo. Eventualmente, ad
esso non è allora possibile agganciarsi. Mediante una ripetuta attivazione/disattivazione del gancio (non agganciato), questo può venire eliminato.

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:29
•Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:290 184-1 DB
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
•Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):ViaControlUnit,MobileStationeller
Central Station.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Telex apparatanslutningsdon för fjärrstyrd losskopplingen
med styrenheten.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassa-
de för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
•KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
•Garantivillkorframgåravbifogadegarantibevis.
•Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Kopplinsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Telex-koppel fram, till / från f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 7 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
Telex-koppel bak, till / från f4 Funktion 4 Funktion 3 Funktion f4 Funktion f4
ABV, från — — Funktion 2 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från — — + 1+ 6+ 6
Ljud:Rangersignal — — Funktion 4 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från — — + 8 + 8+ 8
Rangerkörning — — — Funktion f9 Funktion f9
Ljud:Kompressor — — — Funktion f10 Funktion f10
Ljud:buffertmotbuffert — — — Funktion f11 Funktion f11
Ljud:Rälsskarvar — — — Funktion f12 Funktion f12
Ljud:Bromsgnissel,från — — — Funktion f13 Funktion f13
Rangerljus dubbel A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Telexkopplets funktion:
Efter avslutad avkopplingsmanöver så måste man avaktivera Telexfunktionen genom att åter trycka på körkontrollens fartkontroll-knapp.
OBSERVERA: Avbryts avkopplingsförfarandet under pågående manöver så kan kopplet låsa sig. Detta kan hävas genom att man åter aktiverar/
deaktiverar kopplet (som då ej får vara sammankopplat med annat koppel).

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:29
•Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:290 184-1 DB
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
•Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
• Telex koblinger til fjernstyrede frakobling med controlle-
ren.
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin AC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
•Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
•Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
•ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
•Garantiifølgevedlagtegarantibevis.
•Bortskafning:www.maerklin.com/en/imprint.html
